Вариатор Ниссан Х Трейл представляет собой конструктивно сложный агрегат, состоящий из множества деталей и механизмов. В отличие от классического автомата, трансмиссии CVT более чувствительны к ошибкам, допускающимся при эксплуатации. В этой статье вы можете узнать о неисправностях, минусах, а также правилах, которые необходимо учитывать при использовании коробки передач.

[ Скрыть]

Бензиновые крепыши

Познакомившись с моторной линейкой поближе, становится понятно, что ресурс и надежность мотора останется без вопросов и всё потому, что двигатели практически те же самые, что использовались для предыдущего «Хитрилы».

2-литровый мотор

Вот возьмем, 2-литровый MR20DD. Что его отличает от былого MR20DD? Всего-то фазорегуляторы, да непосредственный впрыск, что разогнали лошадей до 144 сил. И всё. В остальном MR20DD – всем знакомый надежный цепной агрегат, который способен 300 000 км проехать без сучка и задоринки при условии своевременной замены расходников.

Однако, пара негативных моментов всё же нашлось. Мотор придется периодически осматривать на наличие подтеков масла, особенно поддон и переднюю крышку двигателя (крышка цепи). С подобными «соплями» сталкивается чуть ли не каждый владелец X-Trail с 2.0 на разных сроках эксплуатации. Решается проблема логично просто – герметизацией, то бишь «переклеиванием» разъема потекшего элемента. Недорого и эффективно.

Течь передней крышки двигателя можно увидеть через арку колеса

Вторая проблема возникла из-за стремления ниссановцев догнать конкурентов по характеристикам, добавив непосредственный впрыск. Лошадей может и прибавилось, но не столько, сколько лишнего геморроя. Возросшая требовательность к качеству топлива ожидаемо привела к тому, что не особо озадаченные выбором заправки владельцы, сталкиваются с пропаданием тяги и увеличение расхода бензина. Таким образом забиваются и коксуются сопла форсунок, из-за чего их придется снимать, промывать и радоваться добавленным трем лошадиным силам дальше.

Форсунка, пострадавшая от нашего топлива

На б/у рынке «Икстрейлов» 2.5-литровый (171 л.с.) агрегат QR25DE ценится выше всего. Наверное, так и должно быть, ведь он занял место под капотом T32, не претерпев изменений. Естественно, ресурс, как минимум не уменьшился. Более того, проблемы с форсунками, как у младшего агрегата не беспокоят, да и вообще слабых мест тут практически не осталось, если не учитывать те же самые масляные течи поддона и передней крышки мотора. Эдакое небольшое масляное пятно на почти безупречной репутации.

Течь поддона ДВС

Ироничный дизель

Нравятся мне «реношные» дизели – простые, неприхотливые, ресурсные. Мотор 1.6 по имени R9M не стал бы исключением, если бы не стремление сэкономить на миллилитрах при помощи системы старт-стоп. Все автолюбители старой школы в курсе, зачем нужен турботаймер и чем может обернуться остановка турбированного двигателя без минуты простоя на холостых. То, о чем предупреждали, то и происходит: средний ресурс турбины составил около 150 ткм; при том, что у некоторых наддув не доехал и до 100 ткм. Перегрев и закоксовывание каналов нагнетателя делают свое дело.

Не обошлось и без иронии. Кто-то из инженеров электронщиков случайно или намеренно создал диверсанта, который включает, как бы это странно не звучало, «полезную неисправность». Если говорить проще, в электрике X-Trail T32 встречаются случаи отказа системы старт-стоп из-за поломки управляющего реле. И я бы на вашем месте ничего не стал с этим делать. Как вариант, можно починить реле, чтобы не горело никаких ошибок, но функцию глушения двигателя в пробке лучше отключить. Не сэкономит она вам ничего.

Вариатор и его сроки жизни

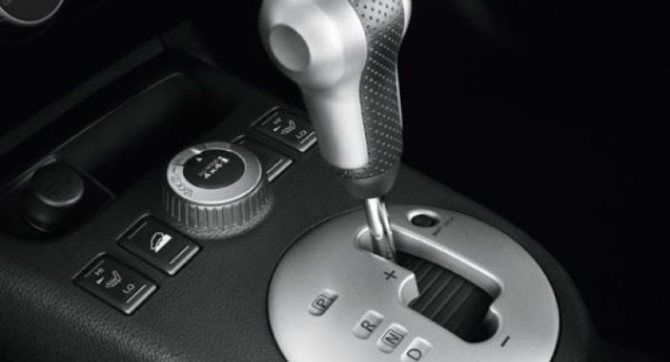

Классический «автомат» на X-Trail больше не встретить. Дизельный мотор можно застать только с надежной и неприхотливой механической коробкой, а для бензиновых агрегатов ожидаемо предусмотрели вариатор, только не старый знакомый JF011E, а свежеиспеченный JF016E поколения CVT-8.

Своевременная замена масла в вариаторе как всегда является лучшим средством для продления ресурса

Ходовые качества такой коробки владельцы оценили позитивно – не каждый обыватель сможет отличить этот вариатор от традиционного «автомата». Правда, если заговорить о слабых местах и ресурсе, то здесь впечатление уже неоднозначное. С одной стороны, количество брака по отзывам снизилось на порядок. Бывают, конечно, случаи преждевременного износа, но повальными их назвать невозможно – повода никакого нет. С другой – общий ресурс немного снизился. Былой JF011E на предыдущем X-Trail при должном уходе мог пройти 250 ткм, JF016E под капотом T32 и до 200 тысяч дотягивает далеко не всегда.

Количество стружки на магнитах поддона иногда говорит о степени износа

Самое главное – при появлении первых рывков при разгоне не затягивайте с диагностикой и ремонтом, иначе к замене изношенного пластинчатого ремня могут прибавиться конусы, маслонасос, гидроблок и другие узлы. Ещё лучше, если на 150-ти тысячах в качестве профилактической меры поменяете ремень даже в отсутствие признаков износа. В разрезе следующих 100 000 километров такой подход только сэкономит деньги.

Иногда стоит поглядывать на место соединения двигателя с вариатором. Бывают случаи течи сальника КПП, а это чревато преждевременным выходом смазки и… сами понимаете, чем ещё.

Течь сальника КПП проще всего заметить снизу, сняв защиту

Про периодическую замену масла в вариаторе (каждые 40 ткм), думаю, говорить не стоит – это главное правило долголетия. Меня, как автоподборщика также смутила пропажа из конструкции коробки масляного щупа. Раньше было понятнее. Можно было по цвету-запаху смазки и наличию стружки приблизительно оценить качество ухода за вариатором, то теперь при покупке подержанного авто придётся полагаться только на внешний осмотр, данные компьютера и субъективные ощущения во время тест-драйва. CVT и так не предсказуем, а тут у нас отняли ещё один фактор проверки. Обидно.

Вместо щупа просто заглушка

С полным приводом же у Nissan X-Trail и так особых проблем не было и T32 «обрадовать» нас нечем, ибо электромагнитная муфта в приводе задней оси осталась прежней; только блок управления другой – завязанный с системой ESP. Если что-то и случается с магистралью подачи крутящего момента на задние колеса, так это износ крестовин карданного вала, особенно, у любителей нырнуть в лужу по лесной дороге. В остальном без замечаний и проблем.

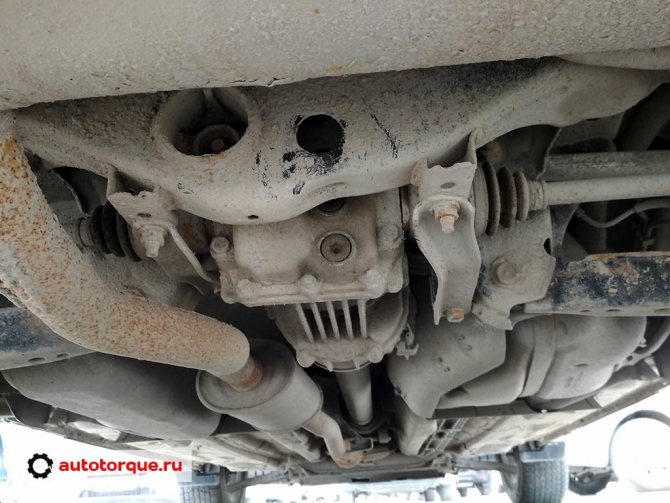

Задний дифференциал с муфтой простые и беспроблемные

Полный привод у X-Tail, скорее подстраховочный, нежели бездорожный

Обзор целесообразности проведения ремонта

Целесообразность ремонта АКПП, МКПП и вариатора или приобретение нового или контрактного узла определяется степенью повреждений. В большинстве случаев предпочтителен ремонт.

В МКПП чаще всего требуется менять сцепление. Комплект из корзины и выжимного диска стоит около 20 тыс. рублей. Его замена обойдется в 5-10 тыс. рублей.

При повреждении сцепления МКПП в большинстве случаев выходит из строя маховик. Его стоимость может доходить до 60 тыс. рублей. С учетом замены цена ремонта составляет более 70 тыс. рублей.

Неисправности АКПП редко имеют серьезный характер. Поэтому решение большинства проблем — ремонт. Лишь в случае переваливания пробега за 450 тыс. км и высокой усталости всех элементов АКПП есть смысл присмотреться к новой или контрактной коробке.

В бесступенчатой трансмиссии очень часто выходит из строя ремень. Если диагностика вариатора проведена вовремя и конусы не получили серьезных повреждений, то ремонт вполне целесообразен. В трансмиссии X Trail применяется ремень компании Бош. Его артикульный номер — 321700B. Цена за самостоятельный ремонт составляет 20 000 — 28 000 рублей. При обращении к мастерам автовладельцу потребуется заплатить около 50 тыс. рублей.

Повреждение конусов выливается в дорогостоящий ремонт. Непосредственно за сам комплект с артикулом 321701 потребуется заплатить от 60 000 — 88 000 рублей. Так как конуса редко повреждаются самостоятельно, стоимость восстановления вариатора существенно возрастает. С учетом расценок работы автомастеров устранение проблем с конусами обойдется в 200-250 тыс. рублей, что сопоставимо с новой бесступенчатой трансмиссией.

Особое внимание следует уделять подшипникам выход их из строя сопровождается посторонними звуками. При обнаружении воя и гула со стороны вариатора важно в кратчайшие сроки провести диагностику. Своевременная замена подшипников предотвратит перекос конусов, вызывающий их серьезное повреждение. Подшипники бесступенчатой трансмиссии X Trail:

• 321228A-EM, стоимостью 4800-6900 рублей;
• 321236A-EM, ценой 4700-6500 рублей;
• 321229A-EM, стоимостью 3100-3400 рублей;
• 321235A-EM, ценой 3000-3700 рублей.

Шаговый мотор, артикул которого 321440B-EM, редко преподносит неприятности. Его поломка не является серьезной, однако требует разборки вариатора. Стоимость степ-мотора составляет от 7500 до 8900 рублей, однако за проведение работ в автомастерской могут потребовать до 30 тыс. рублей.

При выходе из строя датчика однозначно следует выполнять ремонт путем замены сенсора G4T07481A, G4T07581A и 321436. Его цена находится в пределах 2200-4500 рублей.

Соленоиды часто повреждаются из-за сильного загрязнения масла абразивными частицами. Так как металлическая стружка существенно снижает ресурс конусов и ремня, решение о целесообразности ремонта можно принять только произведя диагностику. По ее результатам определяется остаточный срок службы вариатора. Для ремонта потребуется приобрести соленоиды с артикулом 321420. Стоимость за из комплект составляет от 7000 до 16000 рублей.

Металлическая стружка способна вывести из строя масляный насос, артикульный номер которого 321500. Цена восстановления работоспособности вариатора составляет от 13000 до 30000 рублей без учета стоимости оплаты работы мастера автосервиса.

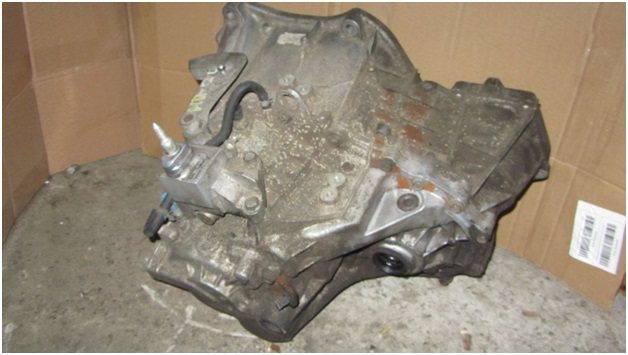

Если родная МКПП полностью исчерпала свой ресурс и ее пробег перевалил за 350-400 тыс. км, то есть смысл задуматься не о ремонте, а о покупке узла. Контрактная механическая коробка в рознице стоит от 20 000 рублей. Существуют варианты и дешевле, но такие узлы имеют крайне малый остаточный ресурс. При наличии достаточных средств более рационально приобрести новую МКПП. Ее цена начинается от 90 000 рублей. Приобретая новый узел автовладелец не будет гадать об остаточном ресурсе и скрытых дефектах.

Аналогичная ситуация с АКПП. Контрактный узел стоит 25-35 тыс. рублей. За новый автомат придется заплатить от 150 тыс. рублей. Контрактный вариатор стоит от 50 тыс. рублей, но опытные автовладельцы не рекомендуют покупать такой узел. Цены на новую бесступенчатую трансмиссию начинаются от 220 тыс. рублей.

Прибереги нервишки

В ходовой части нового «Икстрейла» революций также не было; не любят японцы портить то, что и так работает. От того и слабые места схожи с теми, что уже известны давным-давно. Одно из таких – сайлентблоки переднего подрамника и рычагов. К 100 ткм вся эта резинотехническая братва обычно сменяется полностью, либо уже требует срочной ротации. Примерно столько же крутятся ступичные подшипники и маячат стойки стабилизатора.

Конструктивно подвеска Хитрилы почти не поменялась, в прочем, как и слабые места ходовой

Потрескавшийся и просевший сайлентблок подрамника

Как бы это странно не звучало, поломки ходовой части беспокоят владельцев Nissan X-Trail меньше всего. Зато скрипы… Со скрипами беда. Никаких звуков не происходит только при движении по прямой. Со временем на неровностях начинают скрипеть отбойники передних амортизаторов, а в поворотах пищать пыльник рулевого вала на выходе в моторный отсек. Если в разгар «болезни» одновременно едешь по ямам и поворачиваешь, то, как говорят сами пользователи: «Застрелиться можно», «Позор на весь двор». С технической точки зрения ничего плохого при этом не происходит, а вот психику подрывает конкретно. Приходится раз в месяц смазывать, либо менять резинки на новые.

Скрип отбойников амортизаторов – исключительно проблема благозвучия

Зато в задней многорычажке тишина и спокойствие как минимум на протяжении 200 000 километров.

Задняя подвеска Nissan X-Trail T32

Ходовая часть

Кузов базируется на платформе CMF. Плавность вращения рулевого колеса обеспечивается электроусилителем, который подстраивается под манеру вождения конкретного водителя. Машина отзывчивая и управляемая, плавно входит в повороты, устойчива на дороге.

На всех колесах установлены дисковые тормоза. Подвеска у этого автомобиля отличная для кроссовера, но для внедорожника она не дотягивает, все-таки это больше городской автомобиль. Спереди установлена независимая пружинная подвеска, а сзади — многорычажная.

Весёлая CAN-шина

Также, как и в случае со скрипами, трудно будет найти владельца X-Trail T32, которого не застали врасплох проблемы с электрооборудованием из-за нарушения контакта в одном из нескольких разъемов CAN-шины. Перестать работать может что угодно: мультимедиа, климатическая система; может заглохнуть мотор или отказать электроусилитель руля в самый интересный момент. Сюрпризов много, решение одно – перепайка всей магистрали CAN-шины до проблемного участка.

Проблемы с климатической системой означают, что пора посетить хорошего автоэлектрика

Разбираем панель и восстанавливаем контакты

Если ЭУР не работает в первые минуты после запуска автомобиля, то скорее всего слабым местом оказался аккумулятор, который по отзывам владельцев редко выполняет свои обязанности более 3-х лет, особенно в тесном сотрудничестве со злосчастной системой старт-стоп.

Ошибка ЭУР у машины с севшим аккумулятором

В остальном электрика Nissan X-Trail T32 напоминает типичного «японца» – всё всегда включается и работает безотказно.

Гадаем о пробеге

Пробег «Хитрила» никуда не записывает, кроме приборной панели, то есть ни активных, ни скрытых дублей километража в блоках не найти даже дилерским сканером Consult III. О достоверности пройденного пути остается только субъективно обсуждать и спорить – то есть гадать на сервисной книжке, на базах ТО. И, конечно, на износе самого автомобиля. На версиях с вариатором можно узнать моточасы.

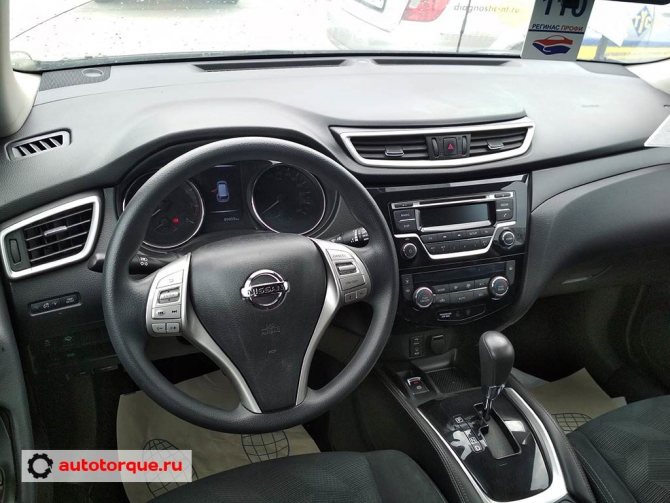

Как бы странно не звучало, но пластиковый руль после 100 000 км выглядит лучше кожаного

Экономия на материалах видна даже тут. На машине с климат-контролем, нет подсветки кнопок стеклоподъёмников

При должном опыте сделать это с небольшой долей погрешности можно, но только стоит учесть всю бюджетность материалов. К примеру, водительское кресло к 100 000 км порядком продавливается, начинает выкрашиваться поролон, перестает выполнять свои функции боковая поддержка. Рулевое колесо тоже не из кожи молодого ягненка – затирается к 50-ти тысячам. Пластик на центральной консоли и панели приборов зашаркивается. В общем, всё, как у ценового конкурента Toyota Rav4.

Поролон под сиденьем на машине с пробегом 50 тысяч км

Вот так выглядит панель приборов у заботливого водителя

Водительское кресло после 100 000 км

Кузов и лакокрасочное покрытие X-Trail под стать внутреннему убранству. В целом неплохо, но есть пара тройка недоработок, которые возможно придется приводить в порядок. К примеру, штатное лобовое стекло жуть как боится камушков, даже самых маленьких – трескается, поэтому даже мелкие сколы лучше отдавать на ремонт.

Второе слабое место поселилось совсем рядом с «лобовухой»; в народе этот пластиковый пыльник называют «жабо». Так вот, это «жабо» не любит сидеть в притирочку со стеклом, со временем его даже начинает коробить, пока его принудительно не приклеят. То же самое можно сказать и о хромированных покрытиях по отношению к пластику. Сплошные отторжения.

Деформированное жабо

Что дело до коррозии, то былой известной беды, как со старыми Ниссанами, тут не произойдет, но «рыжики», как ни странно, все же появится могут. В основном ржа активно покрывает всю магистраль выхлопной трубы и понемногу проклёвывается через сколы на передних кузовных стойках и крышке багажника. В других местах ничего подобного пока не зарегистрировано.

Вздутие ЛКП на кузовной стойке. При этом авто без ДТП и не «утопленник»

На другом авто пятна пошли по внешним частям стойки

«Рыжики» от сколов на крыше

Ржавый глушитель также обычное зрелище

Стоит ли покупать Nissan X-Trail T32 с пробегом

Да, Т32 стал динамичнее и комфортнее и, как следствие, сложнее по технической части и электрике, повысилась планка требований к качеству топлива. Однако, назвать «Хитрилу» этого поколения «сыпуче-ломучим» язык никак не повернется. Всё-таки большинство владельцев слушают скрипы, пропаивают CAN-шину, а в остальном проблем не знают.

Перед тем, как решиться на покупку версии на вариаторе с пробегом более 100 000 км нужно учесть, что неизвестный остаточный ресурс коробки будет тревожить и мешать спать, особенно если в бюджете не заложено тысяч рублей так семьдесят на возможный ремонт. Кто его знает, кто и как до вас ездил; при этом сервисная книжка не может послужить гарантией аккуратности. Поэтому оптимальным выбором среди Nissan X-Trail на вторичке будет версия с мотором 2.5 на вариаторе и пробегом до 70 ткм.

Проверяем очередной X-Trail перед покупкой

На практике подбора авто встречались и варианты после крупных ДТП и со скрученным пробегом, но технически убитых не было ни одного. Тут, конечно, точно не скажешь, то ли основная аудитория у этой модели такая спокойная и аккуратная, как любители Volvo, то ли машина аки 105-ый Крузак крепка и ничего ей не страшно. Неважно. Важно, что на рынке подержанных машин можно найти себе надежный среднеразмерный кроссовер Nissan X-Trail T32 по хорошей цене и сделать это будет достаточно легко из-за относительно небольшого спроса на вторичке.

Общая информация

Вариатор или вариаторная коробка передач – устройство, плавно передающее крутящий момент от силового агрегата к колесам. При этом передаточное отношение может изменяться автоматически согласно предустановленной программе или вручную.

С учетом того, что такой тип коробки не имеет переменных передач, изменение передаточных чисел происходит равномерно, без рывков и толчков. Эта же особенность вариаторной трансмиссии обеспечивает плавный набор скорости, более высокий КПД двигателя и, как следствие, сниженный расход топлива.

Наиболее распространенные типы конфигураций вариаторов, использующихся в автомобилях – это:

• клиноременные;
• тороидные.

Клиноременные вариаторы – самый популярный тип устройств, применяющийся в большинстве моделей современных автомобилей. Их главными конструктивными элементами являются ведущий и ведомый раздвижные шкивы, объединенные специальным ремнем (клиновой цепью, имеющей в сечении трапециевидную форму). Смена передаточного числа в таких устройствах достигается путем изменения диаметра шкивов. На старте ведущий шкив имеет минимальный диаметр, ведомый шкив – максимальный. Это позволяет обеспечить наибольшее передаточное отношение. При наращивании оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого – уменьшается, что, как следствие, ведет к уменьшению передаточного числа.

В тороидных вариаторах используется иной принцип работы. Их главными функциональными элементами являются два (ведущий и ведомый) соосных диска с тороидными поверхностями, между которыми зажаты ролики. В устройствах данного типа изменение передаточного отношения достигается путем изменения положения роликов. Момент вращения передается за счет сил трения, возникающих между дисками и роликовыми элементами.

Конкуренты

Самым близким по цене и надежности среднеразмерным кроссовером для X-Trail T32 будет Renault Koleos, собранный на той же агрегатной базе, а также другой «японец» по имени Mitsubishi Outlander, который оснащен точно тем же вариатором, но с другими настройками. Чуть повыносливее, но дороже среди конкурентов оказались «корейцы» в виде Hyundai Santa Fe и Kia Sorento с их известной болезнью полного привода. Достойным конкурентом оказался и Subaru Forester; жаль, конечно, хорошие варианты одного и того же года выпуска будут стоить дороже. Чешско-немецкий Skoda Kodiaq на нашем рынке пока еще молод, пьян и свеж и не в каждый бюджет пролезет его массивная турбо-роботизированная тушка.

Автор: Денис Путков

Статья по теме: Nissan X-Trail T32 – Расположение VIN и номера двигателя

Замена трансмиссионной жидкости в вариаторе CVT-7

Начинать процедуру нужно с прогревания двигателя и коробки вариатора на «Ниссан Х-Трейл». Затем:

1. Автомобиль загоняем на эстакаду. Также подойдёт и смотровая яма.
2. Откручиваем защиту двигателя и снимаем левое колесо.
3. Подкрылок снимать полностью не нужно, только наполовину.
4. Ёмкость для отработанной жидкости подставляем под отверстие слива и откручиваем пробку.
5. Придётся подождать около получаса, пока вся жидкость не стечёт.
6. В поддоне также собирается масло. Снимаем его и сливаем масляные остатки.
7. Если сетчатый фильтр ещё можно отмыть с помощью солярки или жидкости для очистки карбюратора, то получится сэкономить, если же нет — то придётся фильтр менять.
8. Магниты и днище картера хорошенько промываем.
9. Вставляем сетчатый фильтр (отмытый или новый).
10. В поддон устанавливаем новую прокладку и возвращаем его на место.
11. Снимаем аккумулятор и сдвигаем в сторону воздушный фильтр. Теперь есть доступ к фильтру маслоохладителя. Снимаем его.
12. Устанавливаем новый фильтр и прокладку охладителя.
13. Возвращаем всё на свои места.
14. Заливаем новую трансмиссионную жидкость.
15. Проверяем уровень масла с помощью щупа.
