Во многих автомобилях ГУР является основным компонентом рулевой системы управления. Разумеется, как и любой другой узел, гидроусилитель имеет свойство ломаться. В этой статье мы расскажем об основных признаках неисправностей. Также вы узнаете, как осуществляется ремонт своими руками гидроусилителя руля и как его правильно эксплуатировать.

Ремонт насоса гидроусилителя, для всем марок GM

Полезные рекомендации.

Итак, мы успешно изучили различные признаки неполадок гидроусилителя руля и самые распространенные поломки данного механизма. В заключение дадим несколько рекомендаций, которые помогут сберечь работоспособность данного механизма очень долгое время:

— своевременно меняйте жидкость ГУР, потому что грязная смесь способствует скорому изнашиванию разных компонентов указанного агрегата (уплотнителей, резиновых втулок и насоса ГУР).

— требуется внимательно контролировать уровень жидкости гидроусилителя руля. Когда он снижается меньше допустимой отметки, тогда узлы ГУР начинают очень быстро изнашиваться, что провоцирует проведение раннего ремонта.

— заливайте лишь ту смесь, которая создана специально для вашего автомобиля, а не для какого-нибудь другого. При этом детально ознакомьтесь с рекомендациями самого авто производителя.

Возможные неисправности

Устройство системы гидроусилителя руля

Почему ГУР на холостых оборотах перестал работать, стал течь, как самостоятельно проверить и разобрать свой некорректно работающий рулевой механизм, что делать, если плохо и туго крутится руль?

В первую очередь, рассмотрим основные неисправности гидроусилителя руля:

1. Первым признаком неисправности ГУР являются толчки при движении — как правило, это свидетельствует о том, что ремень гидроусилителя руля натянут плохо. При необходимости прикладывать усилия для поворота рулевого колеса необходимо произвести диагностику этого элемента, а также проверить наличие расходной жидкости. Возможно, туговатый руль говорит о том, что в системе образовалась воздушная пробка. Также при появлении такой неисправности гидроусилителя рули можно произвести диагностику масляного насоса.
2. Диагностика ГУР включает в себя проверку работоспособности валов, если шкив насоса можно открутить без особых проблем. Иногда бывает такое, что в устройстве плохое соединение патрубков.
3. Еще одним признаком неисправности гидроусилителя руля является шум в рулевом колесе. Возможно, проблема заключается в плохой установке наконечников рулевых тяг, либо же на элементах просто ослабло крепление.
4. Регулировка и ремонт ГУРа может потребоваться в том случае, если после поворота колеса возвращаются в исходное состояние с трудом. В таком случае, если работает ГУР вполне нормально, проблема, как правило, заключается в плохом выравнивании клапана контроля потоком либо ослаблении шаровых шарниров.
5. Еще одной причиной, по которой возникает необходимость проверить и провести ремонт гидроусилителя руля, является дисфункция функционирования клапана управления потоком насоса. Обычно это связано со слишком низким давлением насоса.

Основные признаки неисправности устройства: почему гудит гур

Существует несколько различных признаков того, что требуется ремонт насоса гидроусилителя руля. Неважно, имеет ли автомобилист соболь или зарубежную легковушку. Признаки будут одинаковыми.

• ГУР ноет при повороте колес. Если при повороте рулевого колеса возникает ноющий звук, это говорит о наличии неисправностей. Вариантов здесь два: в системе слишком мало масла, либо насос ГУР протекает. В любом случае необходимо провести диагностику и своевременный ремонт гидроусилителя. Если не сделать этого вовремя, звук будет усиливаться. В определенный момент система окажется настолько изношенной, что потребуется полная замена всех элементов ГУРа.
• Посторонние звуки могут возникать и при запуске двигателя. Если в течение примерно минуты после включения зажигания присутствует некий визг, то, скорее всего, существуют неисправности в ГУР.
• Руль тяжело поворачивается (особенно на малых оборотах двигателя). Тугое управление – главный признак неисправности ГУРа. При возникновении такой проблемы, следует проверить всю систему (возможно, отказал насос).
• Долгий отклик руля. Это еще один признак наличия неисправностей. Если чувствуется, что рулевое колесо стало медленнее откликаться, стоит проверить, нужен ли ремонт насоса гидроусилителя.
• Подтеки жидкости. При обнаружении одного из вышеприведенных признаков, не лишним будет проверить подкапотное пространство и дорожное покрытие на наличие масляных пятен. Если таковые имеются, то, возможно, неисправен насос ГУРа.

Почему гудит насос гидроусилителя руля ?

ПОСМОТРЕТЬ ВИДЕО

Устранение поломки

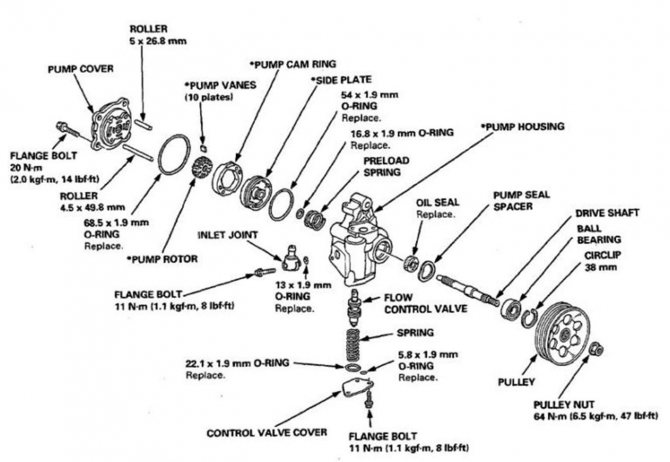

Устройство насоса узла ГУР

Итак, в причинах, которые требуют регулировку или восстановление ГУР, мы разобрались. Если необходима замена ремня ГУР, разборка и ремонт рейки или замена гидроусилителя руля в целом, то такие задачи лучше доверить специалистам. Но если неисправности незначительные, то произвести регулировку и отремонтировать узел можно самостоятельно.

1. Итак, как своими руками ремонтировать систему? В принципе, заменить приводной ремень не особо сложно, но здесь все зависит от конструктивных особенностей транспортного средства. В некоторых авто приводной ремень отвечает только за работу усилителя. В других, к примеру, автомобилях марки Renault, приводной ремешок отвечает за генератор, усилитель, кондиционер, так что его замена потребует определенных знаний. Можно приобрести ремкомплект ГУР и произвести замену фильтрующего элемента или расходного материала. Последнюю, кстати, менять нужно не так часто — принцип замены довольно прост, сливается старое масло и заливается новое, при этом необходимо следить, чтобы в процессе не возникли воздушные пробки в системе.
2. Часто случается такое, что из системы уходит расходная жидкость, в данном случае также требуется ремонт. Сама утечка, как правило, происходит через плохое соединение патрубков, валы либо подшипники. Вам необходимо произвести тщательную диагностику всех патрубков и при необходимости выполнить ремонт трубок ГУР.
3. Одной из наиболее часто встречаемых неисправностей данного узла является поломка насоса. Если вы не хотите сразу идти в магазин и платить деньги за новый насос, старый необходимо демонтировать и произвести его разбор. От пыли и грязи прочищаются все элементы устройства. Есть вероятность, что проблема заключается в выработке на внутренних компонентах корпуса, ликвидировать эту проблему позволит дрель со специальной насадкой.
4. Замена сальника или подшипника будет актуальна в том случае, если эти элементы износились. Монтаж деталей производится в порядке, обратном снятию. Если вы не знаете, как снять гидроусилитель руля, разобраться в этом поможет сервисная книжка к вашему автомобилю. Конструктивные особенности у всех транспортных средств разные, поэтому инструкция по демонтажу может иметь определенные отличия (автор видео — Auto Fix Info).

Рекомендации по эксплуатации

1. Чтобы вовремя выявить неисправность, проверяйте работоспособность системы не только при включенном, но и при выключенном двигателе.
2. Всегда следите за тем, сколько масла находится в системе. Ни в коем случае нельзя допускать того, чтобы узел функционировал при минимальном уровне расходного материала в бачке.
3. Время от времени производите диагностику патрубков и магистралей, в частности,мест соединений, на предмет наличия утечек. Это позволит вовремя предотвратить протечку жидкости.
4. Не менее важным моментом является проверка натяжения ремешка. Если натяжение будет слишком слабое, то ремешок износится гораздо быстрее, если очень сильное — то это может привести к необходимости ремонта насоса.
5. Время от времени производите замену фильтрующего элемента.
6. Любой специалист скажет, что эксплуатация авто с вышедшим из строя усилителем допускается только до гаража или ближайшего СТО, где проблема будет устранена.

Извините, в настоящее время нет доступных опросов.

Неисправности гидроусилителя руля и способы их устранения

Неисправности гидроусилителя руля могут привести к не поправимым последствиям, ведь управление автомобилем, особенно на дальние расстояния, вещь довольно утомительная, и от усталости водителя на прямую зависит увеличение вероятности вылета автомобиля в кювет или другого ДТП.

Поэтому, чтобы облегчить участь водителя и уменьшить вероятность ДТП, современные легковые автомобили очень часто оснащаются усилителями рулевого управления. Изначально усилители применялись только на грузовых авто, но со временем они появились и легковых машинах.

Повышенный шум

Повышенные шумы возникают в нескольких случаях. Появление посторонних звуков под капотом во время поворота рулевого колеса чаще всего свидетельствует о послаблении натяжения ремня привода насоса ГУР.

Чтобы устранить эту неисправность нужно проверить натяжение ремня. В рабочем состоянии при усиленном давлении на ремень большим пальцем он должен прогибаться на 0,1-0,15 см. Если же ремень прогибается значительно больше, его следует подтянуть натяжным механизмом.

Повышенный шум может быть причиной того, что в системе не хватает жидкости, вследствие чего в нее попал воздух. В этом случае нужно долить рекомендуемую жидкость в бачок ГУР. Но после этого обязательно следует провести прокачку системы для удаления из нее воздуха.

На разных автомобилях данная операция может проводиться по-разному.

Как избежать ремонта и замены насоса

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Ни один ремонт не обходится без подготовительных работ. В случае с гидроусилителем — процедура эта достаточно сложная.

Помимо того, что необходимо точно установить причину неисправности (а также проверить уровень жидкости и убедиться в ее соответствии норме) и обзавестись инструментами, потребуется прокачать гидравлику. Так автомобилист удостоверится, что в системе нет воздушных пробок. Довольно часто подобная процедура позволяет полностью избавиться от проблем в работе ГУР.

Чтобы удалить воздушную пробку, необходимо запустить двигатель. После этого следует открыть крышку расширительного бака. Далее система прокачивается. Для этого достаточно повернуть рулевое колесо несколько раз. Необходимо помнить, что при прокачке, уровень масла будет неизбежно падать. А значит, по мере выполнения процедуры, нужно будет постоянно подливать жидкость в систему.

Иногда прокачки ГУР достаточно, чтобы избавиться от проблем в работе. При этом разборка гидроусилителя руля не нужно. Но, если это не помогло, придется проводить ремонт.

При наличии специального штуцера

В одном случае прокачка проводится при помощи специального штуцера, который можно найти на корпусе гидроусилителя. Для удобства прокачки передняя часть авто вывешивается, рулевое колесо поворачивается в какую-либо сторону до упора. При этом двигатель должен быть заглушен.

Затем штуцер для прокачки немного ослабляется для того, чтобы через него мог выйти воздух. После этого рулевое колесо не быстро поворачивается в другую сторону до упора.

При поворачивании рулевого колеса через штуцер должен выйти весь воздух из системы. Сигналом того, что воздух вышел, будет появление из штуцера жидкости. Если жидкость пошла, то, не меняя положения рулевого колеса, штуцер нужно затянуть, чтобы через него воздух не попал обратно в систему. При проведении данной операции нужно постоянно следить за уровнем жидкости в бачке.

Затем следует переднюю часть авто опустить. Чтобы завершить прокачку системы, нужно запустить двигатель и начать проворачивать руль из стороны в сторону до упора. Но долго удерживать руль в крайнем положении нельзя.

Во время проведения этой операции в бачке будут появляться пузырьки воздуха. Проворачивать руль при заведенном двигателе нужно до тех пор, пока эти пузырьки не исчезнут.

Гидроусилитель без штуцера

Если гидроусилитель не оснащен штуцером для стравливания воздуха, процесс прокачки производится несколько иначе. Вначале проводятся операции при заглушенном двигателе. Для этого передняя часть авто вывешивается. В бачок заливается жидкость до уровня. Затем нужно несколько раз провернуть руль от упора до упора.

Затем авто опускается на землю. После чего потребуется запустить двигатель и дать ему поработать несколько минут. Далее рулевое колесо нужно снова провернуть от упора сначала влево, затем в право, не останавливаясь в крайних положениях. При этом нужно следить за уровнем жидкости и в случае надобности проводить доливку.

При проведении этой операции в бачке на поверхности жидкости образуется пена. Затем нужно двигатель остановить и подождать, пока пена не исчезнет. Прокачка произведена.

Если шум под капотом прослушивается постоянно, то это сигнализирует об износе подшипников насоса гидроусилителя. В таком случае производится замена насоса.

Признаки поломки гидроусилителя.

Признаки. Причина появления. Способ устранения неполадки. Тяжелый поворот рулевого колеса при вращении в обе стороны. Недостаточно гидравлической жидкости в бачке насоса ГУР.Завоздушенность гидравлической системы.Недостаточное давление гидравлической жидкости в системе или низкая производительность насоса ГУР.Повышенный износ деталей системы.Повышенный износ корпуса в рулевой рейки. Долить гидравлическую жидкость до нужного уровня.Произвести замену деталей имеющих масляные подтеки или заменить ремонтно пригодные детали.Заменить гидравлический насос.Сменить детали которые имеют ремонтно пригодность.Заменить рулевую рейку или произвести ремонт. Тяжелый руль в центральном положении. Повышенный износ в корпусе рулевой рейки рабочего цилиндра. Произвести ремонт рулевой рейки или ремонт. Тяжелый поворот рулевого колеса в одну сторону. Повышенный износ корпуса рулевой рейки.Изношенность деталей системы которым требуется ремонт. Произвести ремонт или замену рулевой рейки.Произвести замену деталей применяя ремонтный комплект. Тяжелый поворот рулевого колеса при сильном вращении. Завоздушенная гидравлическая система.Недостаточное давление гидравлической жидкости. Заменить детали гидравлической системы ремонтным комплектом.Заменить гидравлический насос или отремонтировать. Постоянный шум насоса ГУР во время работы двигателя. Изношенность внутренних деталей леписткового насоса. Следует отремонтировать насос применяя ремонтный комплект или же заменить полностью насос. Утечка гидравлической жидкости системы. Изношенность уплотнительных колец или манжетов.Механическое повреждение гидравлических шлангов высокого давления.Ослабление соединений или места креплений хомутов.
Появление повышенного давления в системе по причине заклинивания клапана насоса Гур при закрытом положении.

Высокий уровень гидравлической жидкости в бачке насоса Гур.

Необходимо произвести замену манжетов или уплотнительных колец.Заменить негерметичные гидравлические шланги.Затянуть места соединительных хомутом.
Провести расклиневание клапана.

Следует убрать излишки гидравлической жидкости из системы.

Увеличение усиления на рулевом колесе

Неисправности гидроусилителя руля, которые проявляются увеличением усилия на рулевом колесе, свидетельствуют о засорении системы. В таком случае потребуется проверить фильтрующий элемент бачка гидроусилителя. Если заметна сильная его засоренность, бачок нужно заменить.

После чего провести промывку системы путем двухразовой замены рабочей жидкости с последующей прокачкой системы. Эту операцию нужно проводить также, когда было обнаружено помутнение жидкости.

Подтекание рабочей жидкости

Очень часто неисправности гидроусилителя руля сводятся к появлению подтекания рабочей жидкости. Она может протекать в местах крепления трубопроводов или же в случае повреждения этих трубопроводов.

В первом случае рекомендуется заменить хомуты на трубопроводах. При повреждении трубопровода, его нужно заменить, для чего придется сливать рабочую жидкость из системы. Причем желательно менять все трубопроводы сразу. После замены трубопроводов в систему заливается новая жидкость и проводится прокачка.

Важно помнить, что повторное использование рабочей жидкости гидроусилителя не рекомендуется, поскольку это может привести к выходу из строя элементов гидроусилителя.

Устройство и принцип работы насоса ГУР. Типичные неисправности.

Что такое насос гидроусилителя руля

Насос гура – это основной элемент в конструкции гидроусилителя руля. Именно он перекачивает жидкость внутри системы. За счет этого осуществляется нагнетание масла, и, соответственно, облегчение хода руля.

По своей конструкции насос гидроусилителя не отличается особой сложностью. Однако это достаточно точное устройство. Все его элементы четко подогнаны друг к другу. Поэтому осуществить ремонт насоса гур крайне трудно. В большинстве случаев проще будет полностью заменить данный элемент.

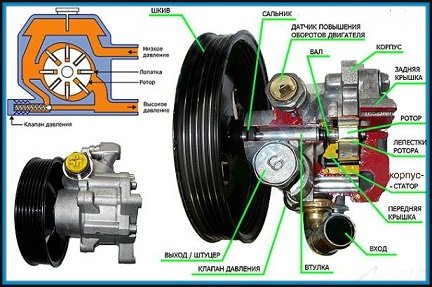

Для лучшего понимания конструкции, ниже приведена схема (на примере прибора в Honda CR-V).

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Таким образом, чтобы избежать проблем с работой гур на авто, необходимо придерживаться некоторых правил:

1. Нужно следить, чтобы жидкость ГУР всегда оставалась чистой. Грязь неизбежно приведет к появлению неисправностей. Помимо насоса, могут пострадать уплотнители и втулки.
2. Также требуется постоянно проверять уровень жидкости. Если он будет ниже допустимого, то в скором времени потребуется ремонт гура.
3. Еще один важная деталь – выбор масла. В случае, когда постоянно используется неподходящая жидкость, могут возникнуть проблемы с работой систем.

Подзаголовок сайта

Устранение неисправностей в случае их появления на ГУРах ППТ

Гидроусилитель руля

сконструирован для переноса больших нагрузок. Его конструкция выполнена так, что при безупречном обслуживании и нормальном режиме эксплуатации не возникают препятствия. Если же такие появятся, тогда следующие рекомендации помогут обнаружению и их устранению. Перед тем, как приступим к поиску некоторых препятствий, надо сверить уровень масла в резервуаре при включенном двигателе. Поступок точной заправки маслом подробно описан в соответствующем разделе. Однако, обращаем Ваше внимание, что при использовании пенообразных масел могут возникнуть препятствия, потому что такие масла тяжело или вообще не устраняют воздух, который раз оказался в гидроусилителе руля.

Рулевое колесо тяжело поворачивается при разворотах в левую сторону

• Недостаточное количество масла в гидроусилителе руля. Открыть резервуар для масла и следить за уровнем масла. При включенном двигателе долить масло до верхнего обозначения на указателе масла и устранить воздух из гидроусилителя разворотом рулевого колеса. Проверить гидроусилитель руля на герметичность и устранить возможные повреждения.
• В гидроусилитель руля попал воздух. Проверять герметичность всасывающего шланга и уплотнительное кольцо на вале насоса. Устранить воздух из гидроусилителя руля и долить маслом.
• Регулировочный клапан в насосе заедает или имеет засорение. Снять регулировочный клапан, промыть его и очистить от грязи. Также прочистить всасывающий шланг и всасывающее подключение.
• Фильтр сломался (или засорение отверстия на всасывающем шланге). Заменить фильтр, прочистить магистрали.
• Для выполнения из двух частей — крестообразный шарнир тяжело движется. Шарнир неоднократно поворачивать влево и вправо для получения плавного хода так, чтобы под собственной массой он мог продвинуться. В противном случае установить новый шарнир. Внутренние уплотнительные детали повреждены. Гидроусилитель отправить на одну из уполномоченных сервисных станций для ремонта.

Рулевое колесо тяжело поворачивается только при развороте в правую сторону

• Клапан ограничения управления рано включается (только у гидроусилителя руля с гидравлическим ограничением управления). Повторно отрегулировать ограничители управлений.
• Внутренние уплотнительные кольца повреждены. Гидроусилитель руля отправить на одну из уполномоченных сервисных мастерских на ремонт.
• Желоб распределения правильно не отрегулирован (при этом гидроусилитель руля при выпуске из рук рулевого колеса сам поворачивается в крайнее положение). Регулировка — производителем распределительного желоба.

Механизм рулевого управления при быстром повороте рулевого колеса тяжело разворачивается

• Засорение регулировочного клапана насоса. Снять, промыть и прочистить регулировочный винт.
• Насос не подает достаточное количество масла (износ на роторах). Насос отправить на уполномоченную сервисную станцию, а именно завод на ремонт.
• Наличие воздуха в масле. Устранить воздух из прибора и по возможности долить масло. Проверить ось насоса на герметичность.

Рулевое колесо задерживается на обратном ходу

• Рукава оси или детали передаточного механизма не смазаны смазкой. Смазать рукава оси, кулаки шарниров и остальные детали передаточного механизма.
• Точка наибольшего зацепления сильно затянута (относится только к гидроусилителям руля с шариками). Точку наибольшего зацепления повторно отрегулировать. 1) Переднюю ось поднять вверх и снять сошку. 2) Гидроусилитель руля установить в среднее положение (получается подразделением общего количества оборотов на половину). 3) Отпустить контргайку. 4) Регулировочный клапан отвинчивать до момента, когда прекращается действие давления на регулируемую точку. 5) Регулировочный клапан повторно заворачивать по часовой стрелке, пока не почувствуется легкое сопротивление на рулевом колесе. Поэтому рулевое колесо постоянно поворачивать влево и вправо на 1/2 поворота. 6) Контргайку повторно затянуть, клапан при этом зафиксировать. 7) Для уверенности рулевое колесо еще раз повернуть до конца в обе стороны, и при этом следить за появлением медленного повышения сопротивления повороту на среднем положении. Сошку повторно установить и снять с держателей переднюю ось.

Автомобилем невозможно безупречно управлять при прямолинейном движении

• В гидроусилителе находится малое количество масла (попадает воздух). Долить масло и устранить воздух из прибора при включеном двигателе.
• Несмотря на достаточное количество масла в резервуаре в гидроусилитель руля попадает воздух. Устранить воздух из гидроусилителя руля, пока двигатель работает, и долить масло. Проверить гидроусилитель руля на отсутствие мест попадания воздуха. Устранить причины попадания воздуха.
• Отпущены болты крепления колонки гидроусилителя и кронштейнов рессор. Затянуть все крепежные детали. При этом обращать внимание на отсутствие прогиба гидроусилителя руля.
• Шарниры с кулаками сошки имеют зазор. Установить новые шарниры с кулаками.
• Зазор в клапане гидроусилителя руля с шариками. Снять гидроусилитель руля и отремонтировать его.

При управлении чувствуются удары на рулевом колесе

• Нет достаточного количества масла в гидроусилителе руля. Долить масло. Одновременно устранить воздух из гидроусилителя руля при включенном двигателе.
• Несмотря на достаточное количество масла, в гидроусилитель руля проникает воздух. Устранить воздух из гидроусилителя руля при включенном двигателе. Проверить гидроусилитель руля на отсутствие мест проникновения воздуха. Устранить причины проникновения.
• Вследствие сильной перегрузки или ненадлежащего обслуживания имеется зазор в механизме рулевого управления вал — гайка), т. е. в канале для шариков. Гидроусилитель руля отправить в уполномоченную сервисную станцию на ремонт.
• Зацепление сегментного вала гидроусилителя руля не попадает в зацепление поршня (относится только к гидроусилителю руля с шариками). Отрегулировать центр усилия.

Вращающиеся колебания на рулевом колесе

• Несбалансированность колес, т. е. барабанов. Отбалансировать статическим и динамическим способами.
• Направленность, свес и наклон передних колес. Повторно отрегулировать согласно руководству завода.
• Наличие воздуха в масле. Устранить воздух из гидроусилителя руля и по возможности дополнить масло. Также проверить уплотнительные кольца вала насоса на герметичность.

На рулевом колесе появляется большой удар

• Неисправности вне гидроусилителя руля: ослаблены кронштейны гидроусилителя руля, т. е. рессоры, зазор на шарнирах тяг. Затянуть кронштейн гидроусилителя руля и кронштейны рессор. Шарниры с кулаками заменить новыми.
• Зазор в тяге сошки. Заменить тягу.
• Вследствие сильной перегрузки или ненадлежащего обслуживания появился зазор на гидроусилителе руля (вал — гайка), т. е. в канале для шариков. Гидроусилитель руля отправить в уполномоченную сервисную станцию на ремонт.
• Зацепление сегментной оси гидроусилителя руля не попадает без зазора в зацепление поршня. Отрегулировать центр давления.

Гидроусилитель руля сам по себе поворачивается к крайнему конечному положению

Установка клапанов в гидравлическое среднее положение неисправное. Выполнить повторную регулировку у производителя.

Сильно выраженный шум при работе насоса

• Внимание. В гидроусилителе руля нет достаточно масла. Проверить причину отсутствия достаточного количества масла. Налить масло при включенном двигателе до верхнего обозначения на указателе измерения и устранить воздух из гидроусилителя руля при включенном двигателе.
• Воздух в масле. Проверить герметичность всасывающего шланга и уплотнительного кольца на валу насоса. По возможности заменить кольца и устранить воздух. Внимание. Уплотнительное кольцо вала с двойным язычком. Зазор между уплотнительными язычками смазать смазкой для горячих подшипников. Уплотнительные язычки установить к внутренней стороне.
• Нагнетательные шланги имеют соприкосновение с рамой или шасси (появление сильного шума вследствие прямого контакта с металлом). Обеспечить достаточное расстояние между автомобильными частями и нагнетательными шлангами. Шланги, по возможности, установить в резиновые держатели.

Возникают потери гидравлического масла

• Крышка резервуара для масла ослаблена. Прикрепить крышку.
• Уплотнительное кольцо на оси насоса, т. е. вал обеспечивает плохую герметичность. Установить новое уплотнительное кольцо. Установить кольцо с двойным язычком и смазать зазор между язычками смазкой.
• Уплотнительное кольцо на сошке обеспечивает плохую герметичность. Заменить кольцо, использовать инструмент 13 и 15, иногда достаточно устранить загрязнение с уплотнительного язычка.
• Уплотнительное кольцо на нижнем валу гидроусилителя руля обеспечивает плохую герметичность. Заменить кольцо, проверить рабочую поверхность уплотнительного кольца на валу. Винты крышки затянуть требуемым моментом затяжки.
• Круглые кольца на промежуточном валу и крышке секции обеспечивают плохую герметичность. Заменить круглые кольца. Винты крышки затянуть требуемым моментом затяжки.
• Хомуты крепления шланга ослаблены. Затянуть все хомуты крепления шланга, также шланг слива масла на гидроусилителе руля с валом. Проверить, где и по какой причине наступает утечка масла, и устранить причины; долить гидравлическое масло в резервуар до верхнего обозначения на указателе при запущенном двигателе.

Неисправности гидроусилителя руля

Гидроусилитель руля — это просто мечта для водителей старых автомобилей, где чтобы вращать руль приходится прикладывать массу усилий, особенно когда автомобиль еще стоит на месте, но нужно тронуться сразу уходя в поворот. А что можно сказать о грузовиках? На некоторых, вообще, могут ездить только очень физически сильные люди, потому что из-за сломавшегося плохого усилителя или его вовсе отсутствия приходится прикладывать просто массу усилий, чтобы хоть как-то сдвигать автомобиль в нужную сторону движения. Сегодня мы рассмотрим устройство гидравлического усилителя руля и типичные неисправности гидроусилителя руля, что могут быть вызваны как и заводским браком, так и плохим обслуживанием при неправильной эксплуатации.

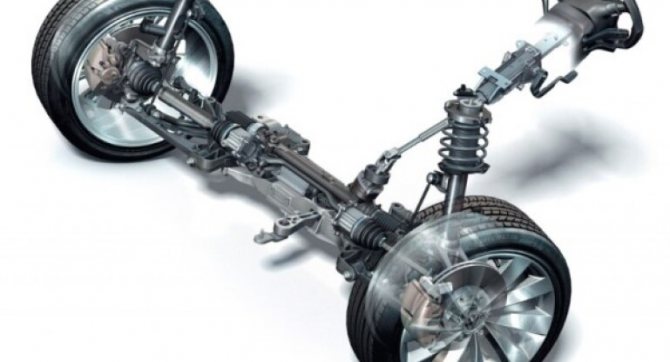

Принципиальное устройство

Назначение рулевого механизма в целом заключается в преобразовании вращения рулевого колеса в смещение колес автомобиля в нужную нам сторону. Для этого необходим некоторый механизм, который и был назван рулевой редуктор. А усилитель руля необходим для того, чтобы к рулю нужно было прилагать минимум усилий при его повороте.

Правды ради стоит отметить, что помимо гидравлического усилителя существуют также и:

• Пневматический.
• Электрический.
• Механический.

Но все они сложны, энергетически затратные либо не имеют должного эффекта. К примеру, электрический усиленно расходует заряд аккумуляторной батареи, а пневматический постоянно ломается из-за непомерно огромного количества всяких устройств, что необходимы для его правильной работы. Там установлены нагнетающий насос и баллон, что накапливает воздух. Механический же не получил особо успеха, потому что там разница лишь в передаточном числе с родным редуктором.

Но прежде чем лезть в неисправности гидроусилителя руля нужно понять, как он в общем работает и почему могут возникать неполадки. Сам механизм усилителя выполнен как одно целое с рулевым редуктором, что еще раз доказывает его правильность. Здесь же стоит и насос, что закачивает масло из бачка рабочую жидкость и затем создает давление в несколько десятков атмосфер и подает его в систему. Также здесь стоит и распределитель, задача которого следить за усилием на руле при его повороте и отмерять сколько должно добавляться усилия в помощь водителю, для этого применяется торсион.

Когда водитель вращает руль, то колеса упираются в противоположную сторону и торсион вращается по часовой стрелке, тем самым открываются каналы и жидкость давит в нужную сторону. Именно в этом и заключается помощь водителю в управлении.

Что такое гидроусилитель руля?

Основная задача ГУР — создание дополнительного усилия при вращении рулевого колеса за счет гидравлического привода. Во время вождения потребуется прилагать меньшие усилия для поворота колес, при этом управляемость, маневренность и скорость реакции автомобиля повысятся.

ГУР состоит из таких элементов, как насос, распределитель, гидроцилиндр, бачок и соединительные шланги. Главная функция гидравлического насоса — поддержание в системе давления и обеспечение циркуляции масла, которое направляется в полости гидроцилиндра и бачок через соединительные шланги при помощи распределителя. Под воздействием давления жидкости гидроцилиндр приводит в движение систему рычагов. Как правило, он встроен в сам рулевой механизм.

Типичные неисправности

К основной неисправности можно отнести повышенный шум и отсутствие помощи при повороте рули. Грубо говоря, может быть так, что гудит гидроусилитель руля, а при работе он еще и воет или в системе может быть воздух. Любая неисправность в работе усилителя может привести к любым непоправимым последствиям: от полного отказа рулевого механизма, до аварии. Ведь водитель, привыкший полагаться на усилитель может не рассчитать свое усилие в повороте и это может плохо закончиться. Вот мы и поговорим, почему они появляться и как убрать минимальные неисправности гидроусилителя руля самостоятельно.

Первым в нашем списке является повышенный шум. Это связано с тем, что ослабилось натяжение ремня, который приводит в действие насос усилителя. Именно он и воет, как это часто бывает с ремнями генераторов. Чтобы проверить правильный ли мы поставили диагноз нужно при высоком давлении нажать на ремень пальцем. Он должен прогибаться на не более, чем 0.15 см. Если же намного больше, то именно гудит гидроусилитель руля и его нужно натянуть с помощью специального механизма. Также то, что воет усилитель может быть результатом малого количества жидкости в системе, тогда ее нужно будет долить в расширительный бачок. После этого нужно обязательно проверить систему на завоздушенность.

В большинстве автомобилей есть штуцер для прокачки, с его помощью и будет произведена эта операция. Для удобства прокачки лучше вывесить переднюю часть автомобиля, мотор нужно заглушить.

Сначала нужно ослабить штуцер, чтобы из системы вышел воздух. Он там может скапливаться через разные щели и не плотности и воздух крайне негативно сказывается на работе системы. После ослабления нужно поворачивать руль до упора в противоположную сторону. Это спровоцирует движение жидкости по системе и воздух опять же начнет выходить. Сигналом того, что весь воздух вышел станет появление капелек жидкости. Нужно сразу же закрутить штуцер, если хоть чуть-чуть сдвинуть руль обратно, то воздух попадет обратно в систему и от того, что воет усилитель мы не избавимся.

Если же пропало должное усилие, то необходимо проверить фильтрующий элемент расширительного бачка. Если есть явные следы его загрязнения, то бачок придется заменить. Замену необходимо проводить вместе с промывкой системы путем двухразовой прокачки рабочей жидкости. Это необходимо для того, чтобы вывести все отложения из системы максимально безболезненным способом.

Убираем найденные неисправности:

Все что нам может понадобится в предстоящей работе это!

• спирт (лучше всего White Spirit,он же бензин-растворитель или баллончик жидкости WD40);
• наждачная бумага (от Р2000 до Р1000);
• тряпочка или мягкая малярная кисть;
• мелкий надфиль или напильник;
• электрическая дрель;

Используем наждачную бумагу для очищения посадочных мест лопаток ротора.
Зачистка ротора сводится к устранению неровностей и заусенец пазов,а также к шлифовке поверхности ротора.

Работать лучше в перчатках, так как края ротора очень острые.Старайтесь чтобы движения были плавными и равномерными для более ровной шлифовки. Насчёт способа шлифовки внутренней поверхности статора единого мнения нет.Если располагаете достаточным запасом терпения и времени можно попробовать выравнивать вручную.

Алгоритм такой:

Сначала производим грубую зачистку надфилем,затем сглаживаем крупной наждачной бумагой и доводим до ума шкуркой.

Проще приспособить электрическую дрель,применяя сверло и наждачную бумагу.Получится некое подобие мини-шлифовального станка,наворачивая наждачную бумагу на сверло диаметром не менее 12 мм(против движения вращения сверла).При шлифовке самопальным агрегатом надо стараться равномерно распределять нагрузку по всей поверхности, излишне не усердствуя и не забывая менять шкурку от крупной до самой мелкой.

Используя дрель и наждачную бумагу устраняем неровности поверхности статора.

Закончив со шлифовкой, приведем насос ГУР в первозданное рабочее состояние.Производя сборочный процесс в обратной последовательности,нелишним будет сначала проверить, легко ли вращается вал внутри самого насоса.

Последним штрихом будет установка крышки на место,с предварительной установкой новой уплотнительной прокладки.При самом процессе сборке,крышка затягивается легко четырьмя болтами.Которые лучше всего тянуть крест-накрест,тем самым добиваясь равномерного точного прилегания плоскости крышки к статору.

Вот насос теперь снова имеет состояние нового.Тем не менее пройдет еще достаточно много времени прежде,придется повторить данную процедуру снова!
