Заметил я шум при работе двигателя, будто ремень перетянут. Гул такой. Долго не мог понять, что это такое, думал, ролик ГРМ. Уже занервничал. Скинули ремень навесного, шум уменьшился. Заменил ролики, стало тише, но шум не пропал. Но я уже был уверен, что это не ГРМ, перестал нервничать, заказал подшипник компрессора кондиционера и продолжил прислушиваться. В конце концов неисправность вылезла наружу.

Развалился шкив генератора. На кой чёрт немцы сделали его многокомпонентным?

Снять генератор на Логане с кондиционером — это геморрой. Крепится он всего тремя болтами, натяжитель автоматический, казалось бы, радоваться надо. Но фиг.

Итак, домкратим и снимаем переднее правое колесо, снимаем два пластиковых куска защиты. Ключом на 13 тянем натяжной ролик, вставляем в специальное отверстие любой твёрдый штырь (у меня был ключ-шестигранник), фиксируем ролик в ненатянутом положении, снимаем ремень. Пока всё просто.

Головкой откручиваем 3 болта крепления насоса ГУР. Два со стороны шкива через отверстия в нём, третий — с обратной стороны. Всё пока ещё просто.

Теперь открученный насос ГУР нужно отодвинуть в сторону, не отсоединяя шлангов, чтобы не мешал. Где-то час мы его пытались вынуть. Отсоединили от одного из шлангов разъём, убрали провода в сторону. Не очень помогло. В конце концов каким-то непонятным образом удалось его сдвинуть.

Далее, нужно открутить три болта крепления генератора. Расположены они очень неудобно. Казалось бы вот они, их отлично видно, можно пощупать, но головкой к ним не подлезть. Накидной всё время соскальзывает. И даже обычным рожком крутить его очень трудно. По 1/6 оборота. И руками не крутится, только ключом. Короче, задолбался.

Открученный генератор нужно ещё вынуть. Держишь его в руках открученный, а вытащить — никак. Забодался его вертеть. Но, уже наученный насосом ГУР, справляюсь быстрее

Ремонт генератора Рено Логан — работа, которую лучше выполнять при наличии опыта и знания конструктивных особенностей источника питания. Не многие автовладельцы представляют, в каких случаях ремонтировать устройство, и как это сделать своими руками.

Генератор рено логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт крепления кронштейна натяжного ролика
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя рулевого управления
• 7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя рулевого управления
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик
• 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

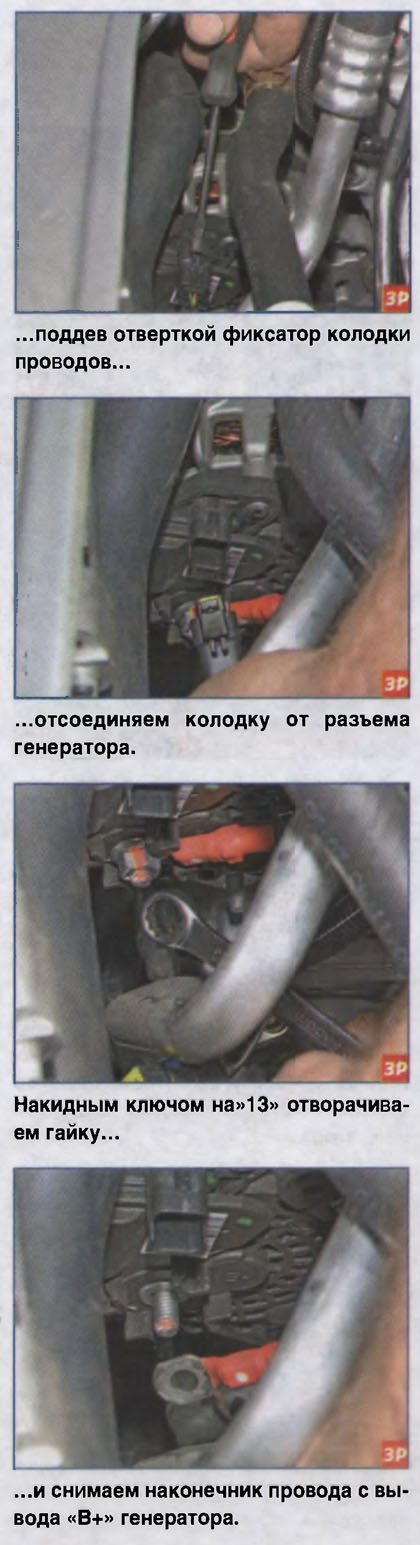

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2 на генератора и снимаем провод.

Сейчас читают: Замена стартера и ремонт стартера Рено Логан: пошаговая инструкция

Смотрим фото.

• Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

1. Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Рено логан снятие генератора и ремонт генератора

Меняем щетки генератора по бюджету

Ремонт генератора

11. Отведите в сторону насос гидроусилителя рулевого управления, чтобы шланг не мешал извлечению генератора, и снимите генератор.

12. Установите детали в порядке, обратном снятию. Затяните болты крепления генератора моментом 21 Н-м (2,1 кгс-м).

Ремонт генератора _|

Полная разборка генератора не рекомендуется, поэтому лучше обратиться в мастерскую, специализирующуюся на ремонте генераторов. В данном подразделе показана только замена регулятора напряжения в сборе со щеточным узлом и выпрямительного блока.

Вам потребуются: торцовые головки «на 13» и «на 15», отвертки с плоским и крестообразным лезвиями, омметр (автотестер).

1. Снимите генератор с автомобиля (см. «Снятие и установка генератора», с. 168).

2. Выверните винт крепления задней крышки.

3. Отверните две гайки.

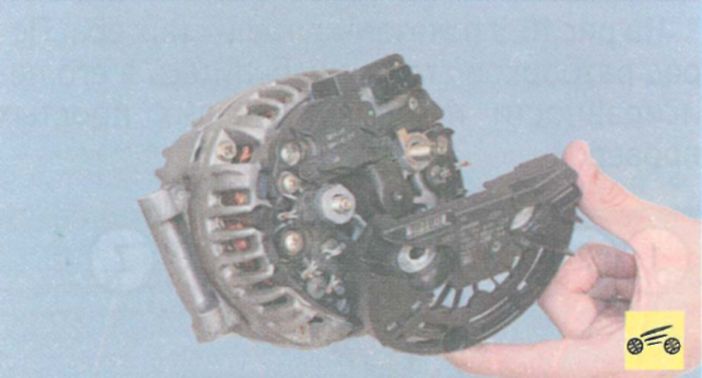

4. . и снимите заднюю крышку генератора

5. Выверните три винта крепления.

6. . и снимите регулятор напряжения.

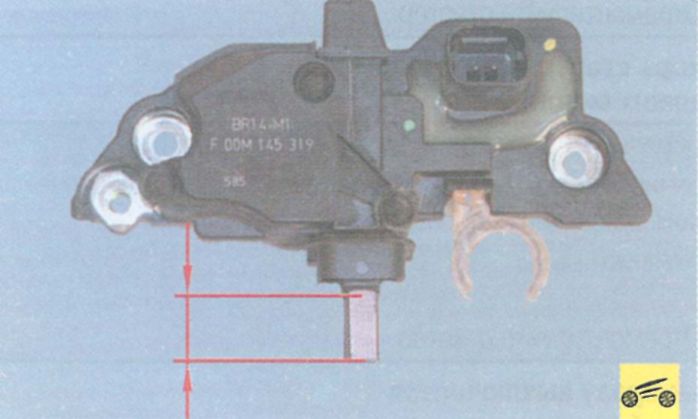

7. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения в сборе со щеткодержателем.

8. Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

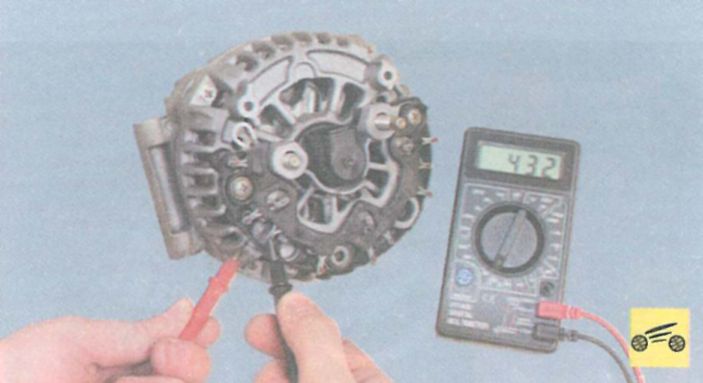

9. Проверьте диоды выпрямительного блока. Подсоедините один провод к «массе» выпрямительного блока, второй – к выводу диода.

10. . а затем поменяйте провода местами. Диод должен пропускать ток только в одну

сторону. Если диод пропускает ток в обе стороны, значит, он неисправен. 11. Аналогично проверьте остальные диоды.

12. Для замены выпрямительного блока разожмите отверткой двенадцать контактов.

13. . выверните два винта крепления и снимите выпрямительный блок.

14. Соберите генератор в порядке, обратном разборке.

Стартер автомобиля Renault Logan представляет собой четырехполюсный, четырехщеточ-ный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с электромагнитным двухобмоточным тяговым реле. Крышки и корпус статора стянуты двумя болтами. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается шестерне привода через муфту свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «D» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг привода перемещается и шестерня стартера входит в зацепление с зубчатым ободом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), и на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через муфту свободного хода проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.

Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации:

Замена генератора на авто с гур и без кондиционера

Замена генератора на Рено Логан происходит в исключительных случаях, и чаще всего это необходимо лишь тогда, когда невозможен его ремонт. Конечно, такое бывает крайне редко, но все же полная замена детали встречается на практике у владельцев Logan.

В данной статье будет рассмотрен процесс замены на примере автомобиля с 8-клапанным двигателем, а также с ГУР и без кондиционера. Разумеется, если у вас 16-кл. мотор, а также установлен кондиционер, то данная процедура будет несколько отличаться от того, что вы увидите ниже.

Необходимый инструмент

• Трещотка или вороток
• Ключ на 13 рожковый или накидной
• Головка на 13 мм

Замена генератора рено логан до 2008гв с кондиционером

Снятие генератора, разборка генетора, по пути незначительно вернули ролики поликлинкового ремня.

• 1 — шкив привода вспомогательных агрегатов
• 4.5 — натяжной ролик
• 3 — шкив насоса гидроусилителя управляющего управления
• 4 — шкив генератора
• 5 — шкив компрессора кондюка
• 6 — опорный ролик
• 7 — ремень

Тут для ослабления ремня генератора и его предстоящего снятия нужно ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства.

Потом снимаем ослабленный ремень генератора. Далее можно перебегать к снятию и подмене генератора Рено Логан. для этой цели вам отсоединяем клемму провода от «минусового» вывода батареи аккумуляторной.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Потом ключом на 13 откручиваем гайку крепления плюсового вывода В2 на генератора и снимаем провод. Смотрим фото.

Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя управляющего управления к кронштейну мотора.

Отворачиваем болты крепления насоса гидроусилителя управляющего управления к кронштейну мотора и даже не отсоединяя от насоса трубку и шланг, отводим его в сторону. Потом накидным ключом иначе говоря головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну мотора и болт верхнего крепления.

Что остается сделать нашему клиенту три болта генератора, которые и держат агрегат, показаны дальше на фото для наглядности.

Сейчас генераторРено Логан снят, сможете ставить новый или чинить старенькый. Конструкция самого генератора достаточно обычная и смена регулятора напряжения по другому выпрямительного блока обычно не вызывает сложностей. Эта аннотация так же понадобится и обладателям Рено Sandero.

Замена щеток генератора Рено Логан не снимая генератор

Решил проложить их сверху, предварительно надев кусочки изоляции, снятые с толстого провода. Было опасение, что вся эта конструкция будет задевать за заднюю крышку, но места там оказалось достаточно.

Развел быстросохнущую эпоксидку рубнадел новые колечки на вал, достукал их до замена щеток генератора рено логан видео положения и зажал в контактах проволочки. Залил все это углубление бокситкой и осадил кольца до упора. При нулевой температуре клей затвердел за 10 минут по инструкции — 4 минуты, но в тепле.

Кольца на месте, контакты обжаты, клеем залиты. Пока сох клей, заменил щетки.

Замена щеток генератора на Логане

Тонкой крестовой отверткой проковырял места, где они были припаяны и вытащил. А дальше разборка. При прошлой замене “рукастые мастера” откручивали трубки кондёра, спускали фреон конечно, не им же потом на заправку ехатьно я решил что так быть не должно и стал мучить как.

Замена щеток генератора рено логан видео знаете, даже в такой тесноте вполне возможно поменять щётки без съёма генератора.

Сначала отключить массу с аккумулятора а то огненная обезьяна может цапнуть за пальчик 1.

Источник: nkscooters.ru

Замена щеток

Другой причиной выхода из строя генератора является поломка щеточного узла.

Данная проблема сопровождается падением напряжения в бортовой сети, загорается контрольная лампа заряда аккумулятора, в зимнее время появляются проблемы с запуском.

В этом случае ремонт генератора Рено Логан не потребует снятия детали, поскольку как написано выше эта процедура довольно сложная и потребует значительных временных и трудозатрат.

Можно установить щетки на генератор отдельно, есть возможность поменять весь узел в сборе, вместе с реле=регулятором.

Этот способ наиболее предпочтителен, поскольку данный узел содержит все основные компоненты, которые могут выйти из строя, поэтому замена надолго избавит от проблем.

Выбирать необходимо в зависимости от модели генератора, для владельцев Рено Логан с генератором Bosch может быть выбран узел HUCO 130606

Перед началом работ необходимо снять клемму с аккумулятора. Затем открутить крышку с генератора. Для этого откручиваем гайку на 15(1), затем гайку на 13(2).

После этого откручиваем болт крестовой отверткой. Важно не слизать грани, иначе дальнейшая работа станет проблематичной.

Так же важно не забыть снять контрольный провод зарядки. После этого можно снимать крышку генератора. Для этого ее надо не тянуть, а немного наклонять из стороны в сторону.

После установки реле производиться сборка компонентов в обратном порядке.

Замена щеток генератора Рено Логан не снимая генератор

Для замены выпрямительного блока разожмите отверткой двенадцать контактов Выверните два винта крепления и снимите выпрямительный блок.

Берем ножовочное полотно и пропиливаем где то мм. Красной линией показано где нужно пропилить. Затем плоской отверткой подламываем его и выбрасываем.

Замена щеток генератора рено логан видео напряжения в бортовой сети, что может стать причиной выхода из строя или некорректной работы оборудования. Ухудшение освещенности салона транспортного средства, а также проблемы в работе источников головного света уменьшается яркость их свечения. Самостоятельное отключение элементов электрооборудования Логана без видимых на то причин.

Быстрый разряд АКБ транспортного средства, с зарядом которого впоследствии возникают серьезные проблемы. Появление упомянутых симптомов свидетельству автовладельцу о необходимости проверки старых щеток, а, возможно, и их замены. Если этот параметр меньше пяти миллиметров, требуется установка новой детали. Как это сделать, можно посмотреть на видео или изучить в инструкции по обслуживанию авто.

Ремонт генератора Рено Логан Щетки генератора часто изнашиваются одновременно с регулирующим реле, а замена этой детали замена щеток генератора рено логан видео производиться только в комплексе. Такая особенность встречается на моторах объемом 1.

Замена щеток генератора Рено Логан: Открутите винт, который удерживает заднюю крышку генератора Логана. Выкрутите парку гаек и демонтируйте задний кожух источника питания.

Убедитесь, насколько легко щетки перемещаются в держателе, замена щеток генератора рено логан видео обратите внимание на высоту их выступания над поверхностью. Если этот показатель меньше пяти миллиметров как отмечалось вышерегулятор замена щеток генератора рено логан видео заменить вместе с держателем щетки. Берите омметр мультиметри с его помощью измерьте сопротивление роторной обмотки.

Инструкция по снятию узла (с гур и без гур)

В данном разделе показана замена подшипника генератора Рено Логан с ГУР и кондиционером до 2021 года выпуска. Представлены фото с описанием операций.

Сейчас читают: Схема (электрическая) подключения стеклоомывателя и стеклоочистителя (дворников) Рено Логан с 2014 года

На Логанах после 2021 года выпуска процесс снятия немного отличается, в частности нет необходимости откручивать болты крепления снизу. Все крепежи доступны, если просто открыть капот. Так же в авто до 2021 года не нужно снимать трубку кондиционера, а после 2021 этого уже не избежать.

1. Работы начинаются с отсоединения минусовой клеммы аккумулятора.
2. Далее процесс демонтажа зависит от наличия ГУР. Мы рассмотрим самый сложный вариант демонтажа, когда у автомобиля есть ГУР и кондиционер.
3. Сначала домкратом поднимаем правое переднее колесо, откручиваем его.
4. Затем отсоединяем пластиковую защиту. Необходимо снять часть подкрылка, открутив клипсу в правом верхнем углу и отодвинуть крышку.
5. Вы увидите шкив автогенератора, рядом ролик натяжения ремня. Ключом на 13 ослабляем болт ролика.

1. Для моделей до 2021 года снимаем пластиковую защиту у бампера, чтобы открутить два нижних болта крепления электрогенератора.

1. Под капотом находим три болта опоры двигателя. Их нужно открутить, чтобы получить доступ к ГУР.

1. Чтобы снять ГУР, выкручиваем три болта. Два из них находиться за шкивом, откручиваем через отверстия.
2. Расположение третьего болта отмечено на фото, он с другой стороны насоса.

1. Теперь демонтируем гидроусилитель, тут потребуется помощник, чтобы отодвинуть двигатель и патрубок кондиционера.

1. Доступ к «Гене» получен. Отсоединяем клемму, откручиваем гайку клипсы, затем выкручиваем верхнее крепление.

1. Далее вынимаем устройство. Для этого потребуется отодвинуть трубку кондиционера.

Процесс относительно сложный, но в конце статьи показана замена подшипников генератора Рено Логан 1.4 на видео, где более подробно представлен сам процесс.

Снятие генератора, замена регулятора напряжения Лада Ларгус

Генератор снимаем для проверки и ремонта или замены при выходе его из строя. Регулятор напряжения заменяем на снятом генераторе.

Работу показываем на автомобиле с двигателем 1,6 (16V), на автомобиле с двигателем 1,6 (8V) операции практически аналогичны.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем защиту топливной рампы (см. «Снятие защиты топливной рампы», с. 59).

Снимаем передний бампер (см. «Снятие переднего бампера», с. 238).

Снимаем правую блок-фару (см. «Снятие блок-фары», с. 212).

Снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (8V)», с. 20 или «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)», с. 29).

В моторном отсеке.

Снимаем кронштейны верхнего крепления радиатора и, приподняв радиатор, выводим нижние опоры кожуха вентилятора из отверстий в подрамнике (см. «Снятие радиатора», с. 115). Сдвинув радиатор к левому борту автомобиля, располагаем радиатор на подрамнике.

. и, повернув генератор, вынимаем нижний болт крепления генератора.

Крестообразной отверткой отворачиваем четыре винта.

Вращая головкой «на 10» болт крепления генератора, сдвигаем втулку.

Аналогично сдвигаем другую резьбовую втулку.

Устанавливаем генератор в обратной последовательности.

Видео по теме «Лада Ларгус. Снятие генератора, замена регулятора напряжения»

Замена генератора Рено Логан до 2008гв с кондиционером Ларгус снять генератор

Ремонт генератора Сандеро, Логан, Ларгус

Ремонт генератора Сандеро, Логан, Ларгус

Как заменить подшипники у генератора рено логан 1.4-1.6 2008-2020 г (с гур и без гур)

1. Признаки поломки подшипников генератора на Рено Логан
2. Устройство генератора и его крепление на авто с ГУР и без
3. Снятие генератора у Renault Logan 2008-2020 С ГУР и без
4. Разборка генератора BOSCH и демонтаж подшипников
5. Установка новых шарикоподшипников и сборка генератора
6. Подшипники для генератора BOSCH — артикулы и цены
7. Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2021 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

ЗАМЕНА ГЕНЕРАТОРА СВОИМИ РУКАМИ НА РЕНО ЛОГАН, САНДЕРО ДО 2008 ГОДА ВЫПУСКА С КОНДИЦИОНЕРОМ #ZENiCOM

Порядок снятия и установки генератора на рено логан с гур и без кондиционера

В такой комплектации снять генератор с автомобиля не составляет особого труда, поэтому делается быстро и без лишних проблем. Первым делом необходимо ослабить ремень и снять его.

Открыв капот, сверху необходимо открутить болт крепления к кронштейну.

Затем два болта снизу, используя накидной ключ, так как другим делать это будет весьма неудобно.

После этого можно пробовать извлекать генератор из под капота, как это наглядно показано на приведенном ниже фото.

После того, как все это выполнили, можно устанавливать новый генератор на свое место. Что касается цены на данный агрегат, то она составляет не менее 6000 за не оригинальный, и от 15000 рублей за оригинальный. Но есть варианты еще дешевле, и ничем не хуже — купить оригинальный генератор на Логан на разборке. Обычно, ценники начинаются от 3500 до 5000 рублей.

Ремонт генератора рено логан

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ. Так же может выйти из строя подшипник компрессора кондиционера.

Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив.

Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Для этого необходимо приподнять правое колесо автомобиля при помощи домкрата. Затем снимается пластиковая защита. На Рено Логан ремень генератора удерживается специальным натяжным роликом. Чтобы снять его необходимо установить в специальное отверстие штырь и затем потянуть его ключом на 13.

Затем откручиваются болты крепления генератора. Стоит потратить немало времени, чтобы получить к ним доступ, поскольку расположены они неудобно. Лучше не использовать накидной ключ, а применить обычный рожковый. Но даже после этого потребуется некоторое время, чтобы вытащить его.

Подкапотное пространство автомобиля довольно маленькое и потребуется немало терпения, чтобы достать генератор.

Сейчас читают: Ремонт Renault Logan : Схемы электрооборудования

При этом лучше воспользоваться накинутой на ключ трубой, чтобы как рычагом увеличить усилие. Открутить руками без использования дополнительных приспособлений скорее всего не получиться. После этого следует открутить винты, которые удерживают подшипник. Для последующих действий понадобиться универсальный съемник.

После установки подшипников и нового вала производиться сборка в обратном порядке.

Гарантия и цена замены подшипников генератора Логан

Проверка на машине заключается в следующем. После того как двигатель будет заведен, обращают внимание на лампочку заряда. Она не должна гореть.
Внимательно слушают, нет ли посторонних шумов и других звуков в подкапотном пространстве. Если все в порядке, автомобиль выдают заказчику. При оформлении заказа указывается необходимый объем ремонта и цена услуги, которая складывается из стоимости запасных частей и работы специалиста. Никаких дополнительных работ мы не навязываем заказчику. Все запасные части мы получаем непосредственно от производителя и осуществляем строгий входной контроль. Поэтому их стоимость в нашем автосервисе всегда на уровне или ниже рыночной. А на наши услуги постоянным клиентам предоставляется скидка. Отсюда формируется общая цена услуги, которая никогда не превышает рыночную.

Снятие и ремонт

Естественно, для того, чтобы снять генератор на Рено Логан, необходимо предварительно выполнить подготовительные работы:

• Установить Рено Логан 1.6 на ровную поверхность, зафиксировать авто;
• Выполнить демонтаж переднего колеса с правой стороны машины (понадобится трубчатый ключ и домкрат);
• Завершающий шаг этого этапа – снятие специальной пластиковой защиты.

После этого можно приступать непосредственно к ремонту. С одной стороны, генератор на этой автомобильной марке с кондиционером крепится всего на трех болтах. С другой – выполнить демонтаж оказывается не так просто, как кажется с первого взгляда.

Сам процесс выглядит следующим образом:

1. Изначально снимается ремень. Этот шаг довольно простой. Для его выполнения необходимо потянуть ключом на тринадцать натяжной ролик, вставить любой стержень в специально предназначенное для этого отверстие, собственно, зафиксировать ролик и выполнить окончательное снятие ремня.
2. Еще один довольно простой этап – демонтаж трех креплений насоса ГУР. Следует помнить, что на Renault Logan один из нужных болтов расположен с обратной стороны этого устройства. Это позволит сдвинуть в сторону насос, хотя даже отсоединение креплений не даст выполнить данную операцию с легкостью.
3. Третий этап – отсоединение генератора, который фиксируются описанными выше тремя болтами. Крепеж размещен очень неудобно, добраться до него неимоверно трудно, поэтому, на эту, казалось бы, простейшую операцию, уйдет достаточно много времени и сил. Естественно, отфиксированное устройство нужно вытащить с места его непосредственной эксплуатации. А сделать это тоже не совсем легко.

Чтобы попытаться выполнить дальнейший ремонт, необходимо скрутить регулятор напряжения. Это – настоящая хирургическая операция, так как потребуется использовать одновременно несколько инструментов:

1. Вложить в шкиф несколько шайб подходящего размера, на них – гайку таким образом, чтобы она частично выглядывала.
2. Внутрь вставить битку M10.
3. Одновременно работая накидным ключом, накидной головкой и воронком выполнить задуманную процедуру.

Следующий шаг – демонтаж крышки. Все просто – требуется открутить всего четыре крепежных болта. Чтобы вытащить подшипники потребуется заранее приобрести специальный сниматель. После этого – проверить изделия на исправность. Желательно конечно, поменять их все, чтобы лишний раз не повторять эту не самую простую процедуру. Осталось только вернуть все в первоначальное состояние.

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

• Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
• Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено Логан одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
• Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
• После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
• Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
• Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

Снятие и ремонт генератора на renault logan 1.6 с кондиционером

Появление неприятного гула при работе силового агрегата транспортного средства может быть вызвано самыми разными причинами. Одна из них – неисправность шкива генератора автомобиля. Исправить эту крайне неприятную ситуацию можно самостоятельным путем, правда для этого требуется владеть определенными навыками, инструментом и сноровкой.

Данная процедура будет показана на основе ремонта генератора Рено Логан, так как эта автомобильная марка очень распространена в нашей стране, а технология решения проблемы неисправности подойдет для аналогичных процессов с другими вариантами транспортных средств.

Установка генератора на рено логан 1.6

Фактически процедура полностью проходит в обратном порядке и уже не вызывает тех трудностей, которые наблюдались при разборочном процессе. Единственную сложность вызывает непосредственная фиксация генератора, так как те самые три злополучных болта также трудно закрутить, как и открутить.

Важно также не забыть правильно использовать натяжитель, чтобы ремень генератора не провисал, иначе это может привести к неправильной работе всей системы и, как следствие, появлению новых неприятностей, которые потребуется оперативно исправлять и нести не запланированные расходы.

Устройство узла и расположение деталей

Чтобы на генераторе Рено Логан поменять подшипник, необходимо знать его устройство. Деталировка узла представлена в двух схемах: узел в разобранном виде, а также схема смонтированного агрегата.

Обратите внимание, что на Рено Логан, в зависимости от года выпуска и наличия гидроусилителя руля, стоят разные модели генераторов. Автомобили без ГУР и кондиционером — Е0 Mitsubishi. На машинах до 2021 года с ГУР с кондиционером установлены Bosch. С 2020 года, при наличии ГУР и кондиционера устанавливается Bosch, они бывают двухконтактные или одноконтактные.

• Каталожные номера — 6001548053, 6001547276, 231007633 соответственно.
• Для проведения работ потребуется следующий инструмент:

• ключи на 8, 10, 13, 17, 27;
• крестовая, минусовая отвертка;
• пассатижи;
• тиски;
• молоток;жидкость WD-40;
• бита M10 (подойдет обрезанный шестигранник М10);
• гайка М18 (для снятия шкива).

Узнайте больше о новом Логан

• АКПП, МКПП, вариатор на Рено Логан: расход топлива, отзывы
• Замена рычага подвески рено логан
• Главные неисправности сцепления автомобиля. признаки, причины, устранения | Новый Logan
• Тугая педаль сцепления: причины и способы ремонта
• Предохранители и реле монтажных блоков Рено Логан 1.4 |
• Стабилизатор поперечной устойчивости Рено Логан |
• Снятие, замена и регулировка выключателя стоп-сигнала на Renault Logan
• Замена сцепления Рено Логан 1,4и 1,6 своими руками: артикул и как отрегулировать
