Двигатель 1JZ-GTE без оговорок является легендой, ведь именно эта турбированная рядная шестерка наделяет прытью семидесятую Supra, Mark 2 Tourer V и другие быстрые Тойоты. По своей сути 1JZ-GTE является турбированным вариантом атмосферного — 1JZ-GE.

Первая генерация 1JZ-GTE оснащалась двумя турбинами размещенными параллельно вдоль силовой установки. Две, относительно не больших турбины — CT12A, в сравнении с обычным 1JZ, увеличивали мощность на 80 л.с. Прибавка в 80 лошадиных сил, для мотора оснащенного twin turbo весьма не значительна, особенно если учесть давление наддува в 0.7 бара. Все дело в особенностях японского законодательства, которое в те годы запрещало выпускать автомобили, чья мощность превышала бы 280 лошадиных сил. Максимальная мощность в 280 л.с достигается при 6200 оборотов коленчатого вала в минуту, максимальное тяговое усилие движка 1JZ-GTE составляет 363 Н.М при 4 800 оборотов.

1jz ge

Данный двигатель производится японской компанией Toyota. Мотор рядный, имеет 6 цилиндров, работает на бензине, сменил линейку моторов М. Все модификации 1jz имеют газораспределительный механизм DOCH c четырьмя клапанами на каждый цилиндр (получается 24 клапана всего). Выпускается в объемах 2,5 и 3,0 литров.

Силовые автомобильные агрегаты 1jz монтируются продольно для заднеприводных и полноприводных машин.

Первый двигатель серии jz вышел в 1990 году. Последний — в 2007 году. После 2007 года, линейку тойотовских моторов JZ сменила новая серия GR V6.

Интересное о двигателе

Пытливый ум и беспокойные руки всегда находят применение. Не остался незамеченным и мотор 1GZ-FE. Команда тюнеров из ОАЭ сумела установить его на Toyota GT 86. Более того, дополнительно им удалась попытка оснащения двигателя четырьмя турбинами. Мощность агрегата сразу выросла до 800 л.с. Эта реконструкция названа самым безумным свапом двигателя Toyota GT 86.

Свап этого агрегата производился не только в Эмиратах. В 2007 году японский умелец Кадзухико Нагата, в своих кругах известный как Smoky, показал Toyota Supra с двигателем 1GZ-FE. Тюнинг позволил снимать мощность более 1000 л.с. Изменений было сделано не мало, но результат стоил того.

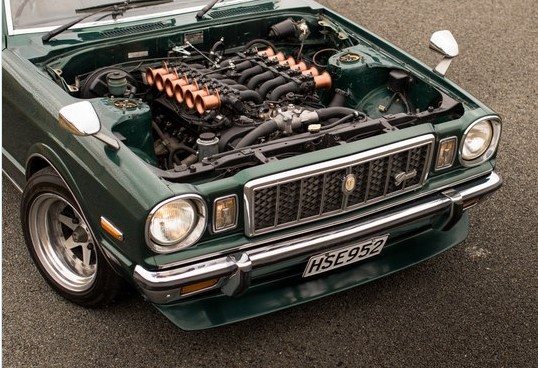

1GZ-FE установленный на Mark II

Свап производился и на другие марки машин. Примеры этому есть. Были успешные попытки установки на Nissan S 15, Lexus LX 450 и другие марки машин.

В России сибирские «кулибины» решили установить 1GZ-FE на… ЗАЗ-968М. Да, на обыкновенный «Запорожец». И самое интересное – он поехал! Кстати, на YouTube имеются несколько видеороликов, посвященных этой теме. При свапе силового агрегата часто возникают проблемы с иммобилайзером. Полностью исправный, со всеми работающими блоками и узлами двигатель ни в какую не хочет запускаться. В большинстве случаев здесь решение проблемы одно – необходимо сделать перепрошивку блока IMMO OFF, или установить эмулятор иммобилайзера. Понятно, что это не лучший вариант решения вопроса, но другого, к сожалению, нет.

При использовании этого пути решения вопроса нужно предусмотреть дополнительную охранную сигнализацию автомобиля. Многие автосервисы легко решают проблему отключения иммобилайзера и установки охранной системы.

К сведению. В интернете при желании можно легко найти массу информации на тему установки 1GZ-FE на различные автомобили.

Технические характеристики 1jz-GE/GTE/FSE объемом 2,5 л.

Расход топлива

Расход горючего по трассе и по городу у турбированных двигателей всегда больше, чем у атмосферных. 1JZ GTE имеет следующие показатели:

• при движении по городу движок жрет до 14,7 л бензина;
• при переходе в смешанный режим аппетит падает до 10,9 л;
• а при движении по трассе мотор поглощает всего 8,5 л.

Потому при покупке этого двигателя нужно понимать, что это мощный турбированный движок с высоким жором горючего. Если автовладелец желает что-то поэкономичней, то следует обращать внимание на атмосферные моторы этой же серии.

Модификации моторов JZ

Все есть 5 моделей таких двигателей:

1. 1JZ-GE;
2. 1JZ-GTE;
3. 1JZ-FSE.
4. 2JZ-GE.
5. 2JZ-GTE.

1JZ

Объем ДВС 2,5 литра (2495 см3). Диаметр цилиндра 86 мм. Длина хода поршня 71,5 мм. Привод ГРМ ременный. В двигателе 24 клапана. Количество распределительных вало — 2. Производился с 1990 по 2007.

1JZ-GE

Такие двигатели с 1990 по 1995 годы развивали мощность 180 л.с. или 125 килоВатт при скорости вращения коленвала — 6000 об/мин. Максимальный крутящий момент получался 235 Н*м при скорости вращения коленчатого вала 4800 об/мин.

Такие двигатели после 1995 года выпуска развивали мощность 200 л.с. или 147 кВт при скорости вращения коленвала 6000 оборотов в минуту. Максимальный крутящий момент был 251 Н*м при 4000 об/мин. Степень сжатия в цилиндрах в пропорции 10:1.

До 1995 года — 1-е поколение моторов шли с трамблерным зажиганием. После 95 г. — 2-е поколение двигателей шли с катушечным зажиганием (одна катушка на две свечи зажигания). В них уже начали устанавливать систему фаз газораспределения vvt-i. Это поспособствовало тому, что крутящий момент поднимался плавнее и увеличилась эксплуатационная мощность на 20 л.с.

Двигатели устанавливались продольно на машинах с задним приводом. Авто с такими моторами оснащались автоматической коробкой переключения передач с 4 или 5-ю скоростями. Механическую КПП не устанавливали на машины с двигателями JZ. Привод деталей газораспределительного механизма — ременный.

1jz-GE устанавливался на такие модели Тойота:

1. Toyota Mark II (Марк 2)/ Toyota Chaser (Шасер)/ Toyota Cresta (Креста)
2. Toyota Mark II Blit (Марк 2 Блит)
3. Toyota Progres (Прогресс)
4. Toyota Crown (Кроун)
5. Toyota Crown Majesta (Кроун Маджеста)
6. Toyota Brevis (Бревис)
7. Toyota Progres (Прогресс)
8. Toyota Soarer (Соарер)
9. Toyota Verossa (Веросса)

1JZ-GTE

Двигатели первого поколения имели два параллельно расположенных турбокомпрессора СТ12А (Twin Turbo / Твин Турбо) под одним общим интеркулером. Степень сжатия в цилиндрах была 8,5:1. Мощность ДВС 280 л.с. или 210 кВт при 6200 об/мин. Крутящий (max) момент был 363 Н*м при 4800 об/мин. Габаритные размеры поршней и цилиндров, длина хода поршней такие же, как у предыдущей модели 1jz-ge.На ременный защитный кожух с завода наносился логотип Yamaha (Ямаха) и означает, что производство было совместно с этой компанией. С 1991 года моторы 1jz-gte ставили на Toyota Soarer GT (Тойота Соарер).

Второе поколение производимых движков начинасло с 1996 года. Мотор уже оснащался системой VVT-i, степень сжатия была значительно увеличена и составляла 9,1:1. Турбонагнетатель был один, но большего размера. Также ставились усовершенствованные прокладки клапанов с покрытием нитрита титана, что уменьшало силу трения с кулачками механизма газораспределения.

Мотор 1JZ-GTE устанавливался на следующие автомобили:

Toyota Mark II / Chaser / Cresta модификаций 2.5 GT TwinTurbo (1JZ-GTE ) (JZX81), Tourer V (JZX90, JZX100), IR-V (JZX110), Roulant G (Cresta JZX100) Toyota Soarer (JZZ30) Toyota Supra (JZA70) Toyota Verossa Toyota Crown (JZS170)

1JZ-FSE

В 2000 году, 18 лет назад появилась новая модификация серии 1JZ. Этот мотор был с принудительным впрыском бензина — D4. Мощность агрегата составляла 197 лс, крутящий момент — 250 Н*м. Модель может работать на бедной смеси в соотношении от 20:1 до 40:1. Это снижает расход топлива.

2JZ-GE

Выпускался с 1991 года. Объем мотора 3,0 литров. Диаметр цилиндров составляет 86 мм, длина хода поршня тоже 86 мм.

2Jz-ge 1-го поколения мотор имел обычную схему газораспределительного механизма DOHC с 4-мя клапанами на цилиндр. Мощность — 220 лс. при скорости вращения коленвала от 5800 до 6000 об/мин. Максимальный крутящий момент — 298 Н*м при 4800 об/мин.

2Jz-ge 2-го поколения устанавливалась система газораспределения фаз VVT-i, система зажигания DIS с одной катушкой на 2 цилиндра. Мощность увеличилась на 10 л.с. и составляла 230 л.с. при тех же 5800-6000 об/мин.

Устанавливался на следующие модели:

1. Toyota Altezza / Lexus IS 300
2. Toyota Aristo / Lexus GS 300
3. Toyota Crown / Toyota Crown Majesta
4. Toyota Mark II
5. Toyota Chaser
6. Toyota Cresta
7. Toyota Progres
8. Toyota Soarer / Lexus SC 300
9. Toyota Supra MK IV

2JZ-GE

Последняя модель в этой серии JZ выпускалась с 1991 по 2002 годы. Мощность силового агрегата составляля 280 л.с. при скорости вращения коленвала 5600 об/мин. Макс крутящий момент — 435 Н*м.

Систему фаз VVT-i газораспределения начали устанавливать в эту модификацию с 1997 года. Крутящий момент был увеличен до 451 Н*м.

Правительство Японии ограничило мощность двигателей легковых автмомобилей для эксплуатации в своей стране до 280 л.с. Экспортные варианты двигателей и машин для США обладали мощностью 321 л.с.

В это время компания Ниссан успешно выигрывала автомобильные гоночные соревнования FIA и N Touring Car с разработанными компанией Nismo двигателями RB26DETT и RB26DETT N1. А двигатель Toyota 2JZ-GE стал их конкурентом.

Toyota 2JZ-GE оснащалась коробкой передач автомат и механика:

• АКПП 4-ступенчатая Toyota A341E
• МКПП 6-ступенчатая Toyota V160 и V161 разработанная совместно с Getrag.

Двигатель устанавливался на автомобили:

1. Lexus GS (JZS161);
2. Toyota Aristo V(JZS161);
3. Toyota Supra RZ(JZA80).

Ремонтопригодность

Концепция японских производителей ДВС направлена на их эксплуатацию без капитального ремонта. Не остался в стороне и 1GZ-FE. Высокая степень надежности и мастерство водителей позволяют двигателю выхаживать свой ресурс довольствуясь только техническим обслуживанием.

Учитывая отсутствие сложности в поиске запчастей больших проблем с ремонтом двигателя не возникает. Основное неудобство – цена вопроса. Но для тех, у кого установлен такой агрегат, финансовый вопрос приоритетом не обладает и отодвигается на второй план.

Необходимо отметить, что специалистами многих наших автосервисов достаточно хорошо освоен капитальный ремонт японских моторов. Поэтому при наличии оригинальных запчастей отремонтировать двигатель возможно. Но здесь возникают трудности с приобретением упомянутых деталей. (Не путать отсутствие сложности поиска и трудности приобретения нужных запчастей). Исходя из этого, прежде чем делать капитальный ремонт двигателя, нужно подробно рассмотреть вариант замены его контрактным.

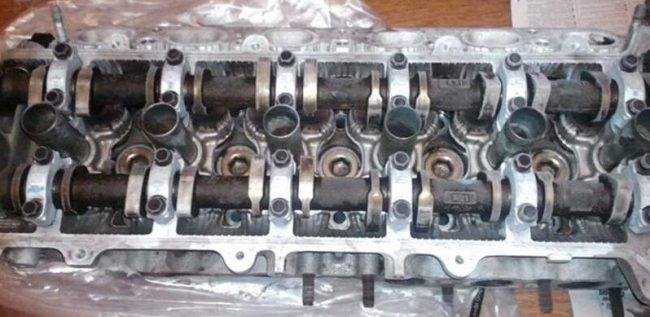

Головка блока цилиндров 1GZ-FE подготовленная к замене

Ремонт производится заменой неисправных элементов двигателя исправными. Блок цилиндров ремонтируется методом его гильзовки, то есть заменой гильз и всей поршневой группы.

При решении купить контрактный двигатель нужно обратить внимание на его номер. Дело в том, что Toyota Century для внешнего рынка не производится. Понятно, что и ее двигатели тоже. Но тем не менее в России они продаются. При установке силового агрегата на автомобиль его в любом случае придется зарегистрировать.

Чтобы избежать неприятностей при регистрации необходимо заранее убедиться, что номер не перебит (не часто, но такое случается) и хорошо виден на блоке цилиндров. Кроме этого, он должен соответствовать записанному в сопроводительных документах. Его место нахождения обязан показать продавец-консультант при покупке двигателя.

Ремонт и эксплуатация

Двигатели предназначены для работы с топливом — АИ-92 — АИ-98. На 98-м восьмом бензине бывает, что плохо заводится, но повышает характеристики. Устанавливаются 2 датчика детонации. Пусковой форсунки нет, датчик положения коленвала ДВС расположен в трамблере.

Замена платиновых свеч необходимо делать через каждые 100 000 км, но для их замены приходится снимать верх впускного коллектора.

Объем моторного масла в норме — 5 литров. Объем охлаждающей жидкости — 8 литров. Установлен стандартный вентилятор на валу ДВС.

Был установлен вакуумный расходомер воздуха. Чтобы заменить кислородный датчик, придется через моторный отсек со стороны выпускного коллектора.

В зависимости от манеры эксплуатации, кап ремонт двигателя приходится делать кому-то через 300 000 км пробега, кому-то 350 000 км пробега.

Основная деталь в таких двигателях, которая часто ломается — это натяжной ролик ремня ГРМ. Масляный насос (маслонасос), который похож на ВАЗовский тоже иногда выходит из строя. Средний расход топлива — 11 литров на 100 км пути.

Неисправности

Варианты тюнинга 1GZ-FE

Данный мотор имеет огромный потенциал для тюнинга. Именно поэтому его используют энтузиасты в своих автомобилях. Силовая установка способна выдавать более 1000 лошадиных сил при грамотной форсировке.

Пути два — атмосферный и турбо.

Атмо-тюнинг подразумевает замену распредвалов на более «злые», установку спортивной прямой выхлопной системы. Доработку впускного коллектора, также его можно заменить на кастомный. Модернизации поддаются головки блока цилиндров — можно сделать портинг каналов, установить увеличенные клапана, заменить клапанные пружины на более жесткие, а также произвести фрезеровку плоскости головок блока цилиндров для увеличения степени сжатия. После форсировки требуется произвести настройку ЭБУ под свежесобранную конфигурацию. Все вышеперечисленные доработки позволят добавить двигателю около 100 лошадиных сил. При грамотном подборе компонентов и правильной настройке, двигатель не потеряет в ресурсе.

Технические особенности

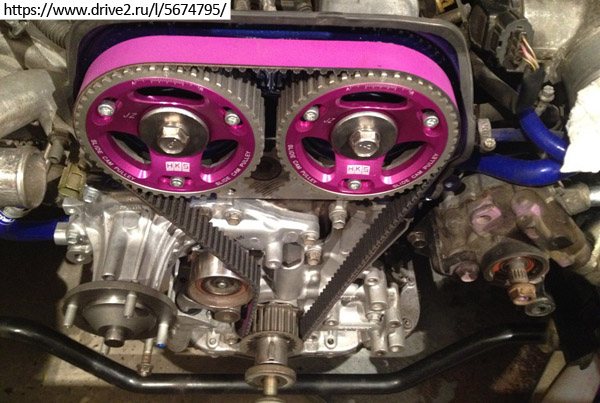

Ремень ГРМ двигателя 1JZ-GE (ссылка на источник изображения)

Двигатель до сих пор считается одним из наиболее удачных и имеющих большой потенциал для тюнинга моторов. Обладает рядным расположением цилиндров чугунного блока, а ремень ГРМ 1JZ в случае обрыва не гнет клапана, что является преимуществом, также продлевает срок службы. С 1996 года вместо трамблера система зажигания стала оснащаться катушками.

Список моделей авто, на которые устанавливался

Ввиду своей уникальности двигатель устанавливался только на седан премиум класса Toyota Century. К сожалению, силовая установка не получила широкого распространения.

Toyota Century — единственный автомобиль, на который серийно устанавливался 1GZ-FE

Энтузиасты устанавливают данный мотор в такие машины как:

• Toyota GT86;
• Toyota Mark2;
• Toyota Supra;
• Toyota Chaser;
• Toyota Cresta;
• Mazda RX8;
• Toyota Crown;
• Nissan Silvia;
• Nissan Laurel;
• Lexus LX450.

Жаль, что столь мощный и надежный агрегат не получил широкого распространения.

Регламент обслуживания

Производитель рекомендует своевременно проводить следующие мероприятия по обслуживанию:

1. Замену масла в двигателе проводить каждые 5-10 тыс. км пробега. Заливать 4,5-5,4 литра масла в зависимости от привода авто. Рекомендуется заранее определиться с тем, какое масло лить. Характеристики лубриканта должны быть в пределах 0W-30/10W-30;
2. Замену ремня ГРМ проводить не реже каждых 100 тыс. км пробега;
3. Настройку клапанов обязательно проводить раз в 100 тыс. км вручную, с использованием подставных шайб.

Помимо этих трёх важных процедур, рекомендуется периодически проверять:

• натяжение ремней;
• угол опережения зажигания;
• состояние ГБЦ;
• состояние системы турбонаддува;
• систему впрыска топлива EFI;
• электрооборудование.
