Устройство моновпрыска на Фольксваген Пассат

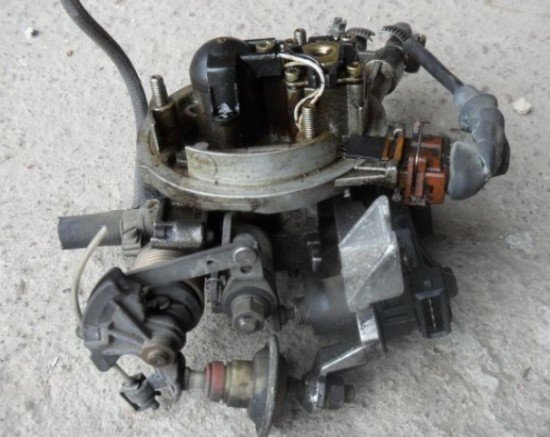

Система моновпрыска на Volkswagen Passat B3

Моновпрыск — это разновидность системы подачи топлива в камеры сгорания двигателя. От всех остальных она отличается тем, что форсунка в ней всего одна и только через неё все цилиндры получают топливную смесь. У моновпрыска есть как плюсы, так и минусы. С одной стороны, двигатель с моновпрыском запускается легче, поскольку за работой системы следит специальный клапан, да и сконструирован моновпрыск проще, чем классический инжектор. С другой стороны, ремонт моновпрыска обходится дороже, и его работа сильно зависит от качества электропитания.

РХХ Регулятор холостого хода моновпрыск Пассат Б3

как отрегулировать регулятор холостого хода, рхх. датчик холостого хода. Регулировка моновпрыска.

Ремонт моновпрыска пассат б3

Информация применима для ремонта автомобилей:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Passat B3 / Фольксваген Пассат Б3 (312) 1988 — 1994 Volkswagen Passat Variant B3 / Фольксваген Пассат Вариант Б3 (315) 1988 — 1994

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998 Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998

Volkswagen Golf 2 / Фольксваген Гольф 2 (191, 192, 193, 194) 1984 — 1988 Volkswagen Jetta 2 / Фольксваген Джетта 2 (165, 166, 167, 168) 1984 — 1988 Volkswagen Golf 2 / Фольксваген Гольф 2 (1G1) 1989 — 1992 Volkswagen Jetta 2 / Фольксваген Джетта 2 (1G2) 1989 — 1992

SEAT Toledo / Сеат Толедо (1L)

порядок работ подходит и для других автомобилей с системой впрыска Mono motronic

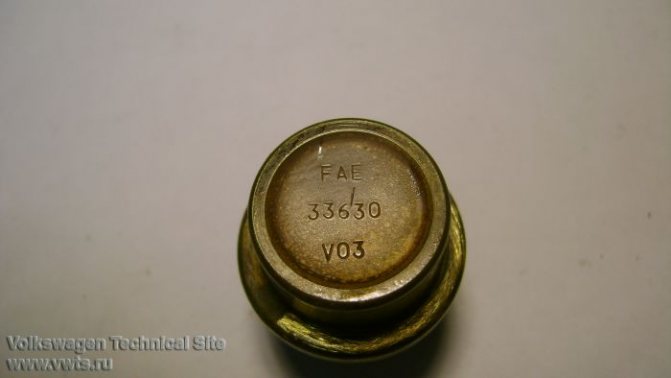

Подобных тем уже было немало, но вопросы продолжают появляться. Раз уж позанимался своим, то поделюсь и пусть будет ещё одна с картинками, вроде инструкции. У меня начались периодические проблемы с холостым ходом, то глохнет в сырую погоду, то газует на следующий день после того как подморозит. Да собственно и пора уже впрыском позаниматься ибо несколько лет не трогал… Начинаем с датчика температуры охлаждающей жидкости (ДТОЖ), его снимаем и в «кастрюльку» в качестве которой используем например консервную банку, также потребуется термометр, мультиметр, снег с улицы или лёд из холодильника, небольшая плитка. У меня термометр «стряхнулся» и пользовался датчиком температура мультиметра. Берём датчик, у меня такой, ему лет 10:

Накладываем в банку снег или лёд чтобы температура была около 0 и производим первый замер, потом включаем плитку и производим замер примерно каждые 10 градусов вплот до кипения 100*С. Снега должно быть примерно на сантиметр, чтобы металлическая часть датчика была погружена, а на контакты вода не попала. Мои замеры: 0*С 7,25 кОм 12*С 4 кОм 20*С 2,75 кОм 30*С 1,89 кОм 40*С 1,34 кОм 50*С 1 кОм 60*С 665 Ом 70*С 500 Ом 80*С 360 Ом 90*С 276 Ом 100*С 188 Ом И сравниваем с графиком с форума:

У меня показания достаточно близки и что называется «пойдёт».

Переходим к датчику температуры всасываемого воздуха (ДТВВ), сначала следует проверить проводки от разьёма до элемента(«кристалл», «таблетка» …). К сожалению фотки не сделал… У меня оба провода показали завышенное сопротивление, один около 5Ом, друго почти 200Ом, а это значит что проводники в крышке форсунки закисли, и их нужно дублировать. Для этого я проточил канавки бормашинкой, уложил новые проводки и подпаял к выводам разьёма и самому элементу. Потом замазал поксиполом, можно эпоксидкой и т.п. Бормашина:

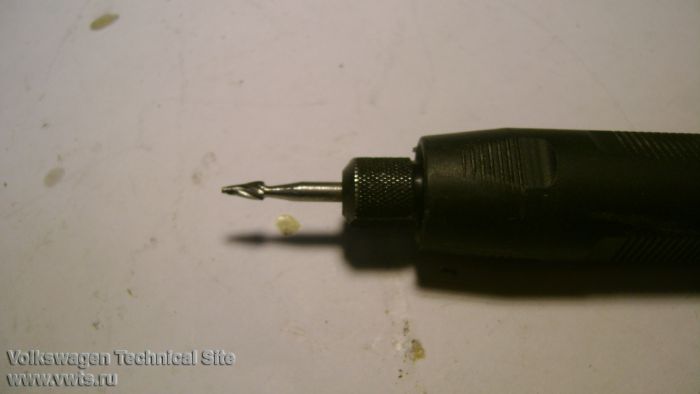

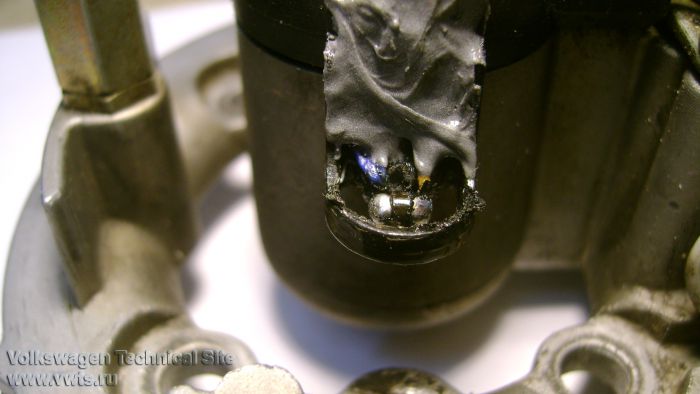

элемент с подпаянными новыми проводами:

Теперь переходим к замерам, сначала определяем условное сопротивление проводов прибора:

Таким образом, от каждого малого омического сопротивления будем отнимать примерно 0,2 — 0,3 Ом. Замеряем оба восстановленных проводника от разьёма до элемента:

Теперь с проводниками всё хорошо 0Ом и переходим замеру сопротивления самого элемента:

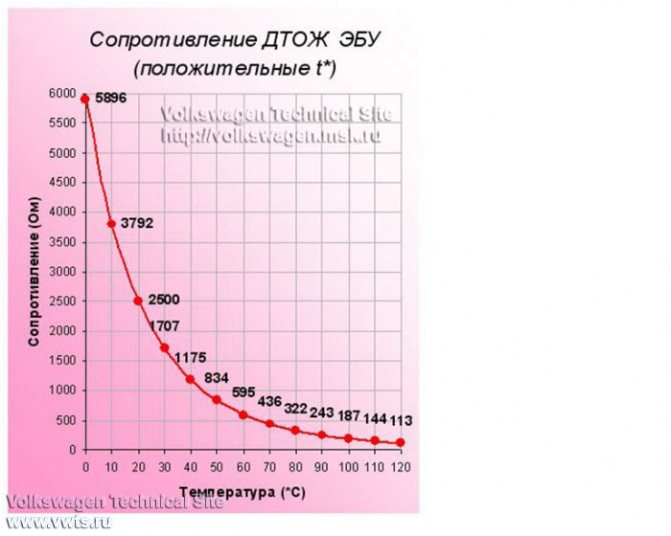

Так как характеристики у элементов ДТОЖ и ДТВВ одинаковы пользуемся тем же графиком. У меня в мастерской температура почти комнатная и сопротивление ДТВВ соответственное…

Признаки и причины неисправности

Симптом неравномерного моновпрыска чаще всего один: обороты двигателя внезапно начинают «плавать», и он плохо реагирует на нажатие педали газа. Это может произойти как непосредственно после запуска мотора, так и в ходе поездки. Сам ремонт системы моновпрыска занимает не так много времени. Значительно больше времени уходит на выявление причины поломки. Эта задача в Volkswagen Passat B3 серьёзно осложняется тем, что на этой машине отсутствует модуль подключения компьютера, а следовательно, нельзя быстро провести полноценную диагностику.

Перечислим самые распространённые причины неравномерного впрыска:

• Прокладка, установленная прямо под моновпрыском, утратила свою герметичность.
• Отошли контакты проводов, находящихся под датчиком моновпрыска.
• Неполадка возникла после того, как свечи зажигания заменили новыми.
• Нарушена герметичность крышки трамблёра (причём трещина может быть не видна невооружённым глазом, но её будет достаточно для появления сбоев в распределении топлива).
• Компрессия, создаваемая бензонасосом, слишком высока (или наоборот — слишком низка).
• Дроссельная заслонка засорилась или покрылась толстым слоем нагара.
• Нарушена целостность проводов, идущих к датчику, следящему за положением дроссельной заслонки.

Настройка моновпрыска в гаражных условиях

Регулировка или настройка устройства впрыска на (VW) Volkswagen может быть осуществлена самостоятельно в гаражных условиях. Для этого не требует какого-либо опыта или специальных навыков. Главное — четко следовать указанному ниже алгоритму действий и ориентироваться на все советы профессионалов.

Пошаговое руководство

Процесс ремонта должен происходить в несколько этапов:

1. Необходимо сделать проверку сопротивления датчика температуры воздуха, который поступает в систему. Для этого необходимо использовать мультиметр. Полученные с его помощью значения следует сравнить с нормальными показателями, которые указаны в руководстве по использованию авто. Если температурный режим находится в диапазоне от 20 до 25 градусов, то сопротивление должно быть в пределах 1800-1900 Ом. Нагрев датчик, вы должны увидеть снижение сопротивления. Охладив — его повышение. Это нужно проверить посредством мультиметр, самостоятельно повышая и снижая температуру.
2. Следующий этап ремонта — проверка сопротивления на форсунке моно инжектора. В рабочем положении оно может составлять от 1,2 до 1,6 Ом. Вследствие того, что мультиметр не очень точно осуществляет измерения, небольшие погрешности в этих показателях все же допускаются.
3. Далее необходимо выполнить настройку холостого хода. Для этого от аккумуляторной батареи необходимо направить на контакты регулятора напряжение, составляющее 12 В. Одновременно с этим следует выставить акселератор в его крайнее положение. Затем мы проверяем наличие короткого замыкания (КЗ). Для этого щуп прибор необходимость поставить в зазор, образованный между концевиком акселератора и непосредственно самим штоком. При этом стоит понимать, если зазор будет слишком значительным. мультиметр не сможет показать наличие КЗ. В такой ситуации требуется регулировка или настройка устройства впрыска на (VW) Volkswagen Пасат Б три. Для этого нужно воспользоваться специальным винтом, расположенным в нижней части узла. С его помощью можно управлять положением концевика.
4. Как только водитель успешно отрегулировал моновпрыск, ему нужно его зачистить и провести другие работы такого же плана. Только после этого можно приступать к настраиванию положения дроссельной заслонки узла. Для того чтобы это сделать следует подключить моноинжектор. К нему следует подключить разъем форсунки. Затем нужно осуществить подсоединение разъема датчиков положения и температуры. Далее необходимо перейти к монтажу магистралей для топлива в правильном их положении. От аккумуляторной батареи водителю следует отсоединить клеммы. Как только это будет сделано, в замке зажигания необходимо повернуть ключ. Таким образом можно обнулить все предыдущие настройки. В конце остается лишь подсоединить АКБ.

Значительно упростить процесс может видео по ремонту Фольксваген Пассат Б3. Стоит обратить внимание также и на то, что после сброса системы моноинжектора нужно осуществить проверку напряжения на разъеме заслонки. Замеры необходимо провести на двух контактах — №1 и №5. При этом зажигание в машине должно быть включено. Показания мультиметра, как правило, в таком случае следующие: от 5 до 6 Вольт. Если перейти на другие контакты — №1 и №2 — прибор должен показать 0,186 Вольт. В противном случае необходимо заняться новыми корректировками системы. Вполне возможно, первая настройка узла не удалась.

Для исправления проблемы нужно открыть винт №4 на крышке дроссельной заслонки. Затем стоит к контактам №1 и №2 подключить мультиметр. После этого крышку в течение некоторого времени необходимо поворачивать, определяя напряжение в разных ее положениях. Остановиться необходимо в том случае, когда показатели на приборе совпадут с необходимыми. В итоге проблемы с оборотами должны уйти.

Настройка моновпрыска своими руками

как отрегулировать регулятор холостого хода, рхх. датчик холостого хода. Регулировка моновпрыска.

При подключенном к первому и второму контактах мультиметру, необходимо повернуть крышку заслонки в сторону, предварительно ослабив винты, фиксируя значение напряжения и приводя его к необходимому. Указанные действия позволяют обнулить настройки моноинжектора.

— Самостоятельно ремонтируем моновпрыск на Volkswagen Passat B3 /. 4 Ремонт и регулировка (с фото)….

Плохая приемистость, рывки, провалы при резком нажатии на педаль газа — пониженное давление в системе меньше 0. Возможно, нужно подобрать конкретную модель.

Рекомендуем также прочитать статью о том, что такое компьютерная диагностика двигателя и что она дает.

Рекомендуемые сообщения

Настройка и ремонт фольксваген пассат б3 моновпрыск должна быть осуществлена правильно, чтобы машина могла приносить истинное удовольствие. Для многих водителей она является рабочей лошадью, которая способна преодолеть любые препятствия, а также перевезти практически любой груз. Хоть автомобиль и славен своими показателями надежности, как и у других, поломки все-таки встречаются. Одна из наиболее распространенных неприятностей — нестабильная работа силового агрегата. Это приводит к тому, что авто ведет себя не так, как это нужно водителю.

Ремонт моновпрыска VAG.

Ремонт моновпрыска VAG.

Даже в ситуации, когда автомобиль завелся нормально, проблемы с оборотами могут начаться уже через несколько километров. В подобных случаях западает педаль акселератора. При правильной настройке контакты не должны быть замкнуты и тестер не пищит.

При вставлянии щупа 0. Здесь у меня подсел акум на фотике к сожалению. Зацепил щупы тестера к крайним контактам 1 и 5 датчика дростельной заслонки, и начал вручную приводить в действие дростель.

Правильность УОЗ Особенное внимание пунктам 1 и 2, а так же проверьте вакуумные шланги и прокладку под моновпрыском. Прежде чем лезть к машине снимать показания проверьте свой мультиметр, если батарея в нем разряжена то он будет врать! При включеном зажигании должно покалывать 0. ДТОЖ синий проверяется по таблице, чем выше температура тем меньше сопротивление. С датчиком холла все совсем просто, искра есть значит работает, нет значит замыкаем на центральный контакт клеммы ДХ массу и смотрим на центральном бронепроводе искру.

Результат замера сравнивается со значением, указанным в инструкции по эксплуатации автомобиля ориентировочно: Сопротивление на выходах датчика измеряется мультиметром Далее датчик поступающего воздуха немного нагревается с помощью обычной зажигалки, при этом отслеживается изменение его сопротивления. Если оно при нагреве датчика снижается, а при охлаждении увеличивается, значит, датчик исправен и проблем с ним после установки не будет.

Технические характеристики мотора VW RP 1.8 моновпрыск

Причины неисправности инжекторной системы подачи топлива в мотор

Система моновпрыска Volkswagen Passat B3 отличается надежностью, стабильностью, легкостью обслуживания, длительным сроком эксплуатации. Автомобиль укомплектован мощным двигателем и устойчивым к коррозии кузовом. О возникновении неполадок говорит следующее:

• затрудненный запуск мотора;
• нестабильная работа двигателя на холостом ходу;
• детонация;
• плавающие обороты;
• увеличенный расход топлива;
• снижение динамики при разгоне.

По внешним признакам точно определить поломку моновпрыска можно только при правильной работе всех узлов системы. Для более точного выявления неисправностей понадобится компьютерная диагностика автомобиля.

Плюсы и минусы моновпрыска

Главными преимуществами использования моновпрыска для подачи горючего в двигатель являются:

• Простой и быстрый запуск мотора (по сравнению с карбюраторными вариантами).
• Уменьшение расхода топлива с увеличением КПД двигателя, как при движении машины, так при запуске и работе вхолостую.
• Отсутствие необходимости настраивать систему подачи топлива и создания топливно-воздушной смеси вручную. Всё регулируется автоматически в соответствии с данными датчиков температуры, кислорода и т.п.
• Моновпрыск, как и другие инжекторные системы, сниженным уровнем выброса углекислого газа в атмосферу.
• В отличие от инжектора, моновпрыск имеет более простую конструкцию.

На момент своего внедрения моновпрыск стал системой, которая позволила «посадить» за руль ещё большее количество обычных людей, далёких от понимания внутренних процессов автомобиля. Теперь состав топливной смеси регулировался автоматически, снижал расходы на горючее, улучшал КПД и снижал износ двигателя. Ранее, в эпоху карбюраторных двигателей, расход топлива зависел от настроек, которые нужно было задавать вручную и регулировать в зависимости от стиля вождения, дорожных условий, поведения двигателя и других факторов.

Но сегодня моновпрыск – устаревшая технология, проигрывающая системам с распределённым вбросом горючего практически во всём:

• Комплектующие и запасные части для моновпрыска редки и дорого стоят. Для некоторых элементов сейчас уже невозможно найти замену.
• Отклонения в качестве топлива приводят к сильному «плаванию» оборотов двигателя.
• Для диагностики, ремонта и настройки моновпрыска необходимо специальное оборудование, которое нецелесообразно приобретать для гаражного использования.
• В моновпрыске топливно-воздушная смесь разное время находится в камере и проходит разное расстояние до попадания в цилиндр. Это снижает качество его прогорания и увеличивает расходы на бензин.

В целом, распределённые инжекторы – это современные топливные системы, которые менее требовательны к качеству топлива, снижают износ элементов системы, делают работу двигателя более стабильной и полезной (по КПД).

Недостатки, поломки и проблемы VW PF

Чаще всего на форуме жалуются на плавающие/повышенные обороты холостого хода

Виной тому обычно в грязь на дросселе, глюки датчиков или клапан стабилизации х/х

Далее по популярности идут отказы по системе зажигания: свечи, трамблер, провода

Гидрокомпенсаторы не любят дешевого масла и могут застучать еще до 100 тысяч км

На большом пробеге нередко начинается масложор из-за износа колец или колпачков

Дополнительные материалы

VW Passat B3. Капремонт двигателя PF.
