Подаваемая в цилиндры двигателя горючая смесь воспламеняется искрой, проскакивающей в нужный момент между электродами свечи. Столь мощный искровой разряд создается электрическим импульсом высокого напряжения. Чтобы понять, как это реализовано в автомобиле, стоит изучить конструкцию и принцип работы катушки зажигания, играющей в данном процессе главную роль.

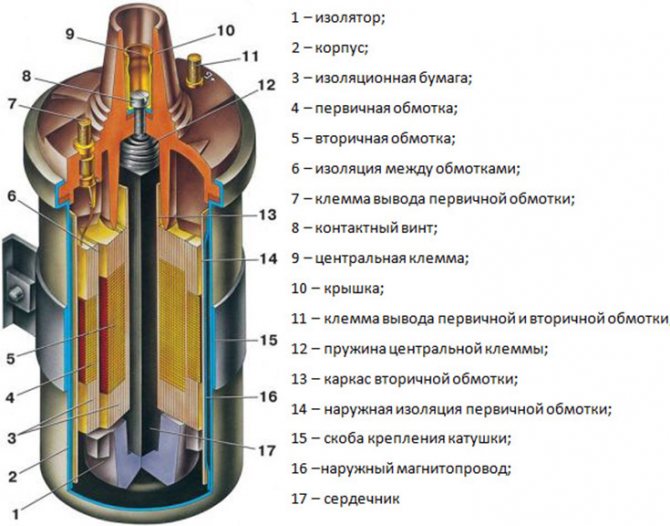

КОНСТРУКЦИЯ КАТУШКИ ЗАЖИГАНИЯ

Первичная обмотка, она же низковольтная, принимает напряжение, подающееся от аккумулятора или генератора. Она состоит из витков проволоки крупного сечения, изготовленной из меди. Из-за этого количество витков данной обмотки незначительное – до 150 витков. Чтобы предупредить возможные скачки напряжения и возникновение короткого замыкания, данная проволока сверху покрыта изоляционным слоем. Концы этой обмотки выведены на крышку катушки, к ним и подсоединяется проводка с напряжением в 12 В.

Вторичная обмотка помещена внутри первичной. Она состоит из проволоки мелкого сечения, что обеспечивает большое количество витков – до 30000. Один из концов данной обмотки соединен с минусовым выводом первой обмотки. Второй вывод, являющийся положительным, подсоединен к центральному выводу катушки. От этого вывода высокое напряжение подается дальше.

Как работает

Принцип работы катушки зажигания основывается на базовых физических законах, которым учили еще в школе. Его можно охарактеризовать следующим образом: напряжение низковольтного типа отправляется в первичную обмотку. Все это создает магнитное поле. Иногда это напряжение может быть отсечено прерывателем, что становится причиной резкого сокращения магнитного поля вместе с образованием электродвижущей силы в витках катушки.

Если верить физическому закону касательно электромагнитной индукции, то величина электродвижущей силы, которая возникает таким образом, является пропорциональной количеству витков в обмотке контура. Этим можно объяснить то, что во вторичной катушке образуется высокого напряжения импульс, ведь там находится большое количество витков. Этот импульс подается к свече зажигания. Причем данный процесс не характерен для индивидуального типа, так как такой устанавливается непосредственно на свечу.

Именно благодаря этому импульсу, передаваемый при помощи катушки, между электродами свечи возникает искра, что становится причиной воспламенения топливно-воздушной смеси. А в тот момент, когда возникновение этой искры уже просто необходимо, контакты в распределителе-прерывателе размыкаются. В этот же момент происходит разрыв цепи первичной обмотки. Ток высоковольтного характера появляется на центральном контакте катушки, после чего вновь отправляется – на тот контакт, напротив которого в этот конкретный момент находится электрод бегунка. После всего этого происходит замыкание цепи, а импульс проходит на свечу зажигания, принадлежащей одному из цилиндров.

Небольшая рекомендация: катушка не особо приветствует длительные нагрузки, поэтому лучше включать на длительное время зажигание при факте отсутствия запуска двигателя. Это — проверенный факт, исполнение которого поможет максимально продлиться время действия описываемого механизма.

Устаревшие модели автомобилей располагали такими катушками, напряжение от которых приходило сразу ко всем свечам при помощи распределителя зажигания. Последний механизм оказался недостаточно надежным, в связи с чем в современных авто начали активно применять системы с катушками индивидуального типа, принадлежащий каждой отдельной свече. В связи с этим энергия искрообразования увеличилась, а уровень радиопомех, что создавала система зажигания, наоборот уменьшился. Также применение данной системы позволило распрощаться с необходимостью использовать высоковольтные провода, которые часто оказываются ненадежными.

Катушка, как важнейший элемент общей системы зажигания, нуждается в особенном внимании и уходе. Поэтому таким не стоит пренебрегать и ожидать до последнего, пока из строя выйдет на только данный механизм, но и вся система зажигания, а позже и автомобиль. Так что я рекомендую всегда находить время для осуществления хотя бы элементарной диагностики авто и системы зажигания в частности, тем более если о принципе ее работы теперь известно. И пусть автомобиль никогда не подводит.

ДВУХВЫВОДНАЯ КАТУШКА

Существует еще два типа катушек – двухвыводные и индивидуальные. Двухвыводные катушки применяются в электронных системах с прямой подачей искры на свечу.

Двухвыводная катушка. Очень часто применяется на мотоциклах с электронной системой зажигания. Особенностью является наличие двух высоковольтных выводов. Они могут синхронно получать искру от двух цилиндров.

Внутренняя конструкция ее практически не отличается от катушки общего типа. Но выводов для подачи импульса у такой катушки – два. То есть, при работе катушки импульс подается сразу на две свечи. Поскольку при работе силовой установки одновременно конец такта сжатия в двух цилиндрах не может быть, а только в одном цилиндре, то во втором искровой разряд, который проскочит между электродами свечи не будет нести никакой полезной функции – холостая искра. Но при дальнейшей работе мотора ситуация поменяется – во втором цилиндре будет конец такта сжатия и искра необходима, а в первом цилиндре она будет холостой.

Двухвыводная катушка может иметь разные способы подключения к свечам накаливания. Один из способов – подача импульсов посредством двух проводов высокого напряжения. Второй – использование одного наконечника и одного провода высокого напряжения.

Такая катушка позволяет обойтись без распределителя, но подавать искру она может только на два цилиндра. А обычно у авто используется по 4 цилиндра. Для таких авто используется четырехвыводная катушка, которая сама по себе представляет две двухвыводные катушки, объединенные в один блок.

Виды

В настоящее время применяется три вида катушек зажигания:

• общая
  для систем с распределителем зажигания;

• сдвоенная
  (строенная в шестицилиндровых двигателях) для одновременной работы цилиндров, работающих в одной фазе;

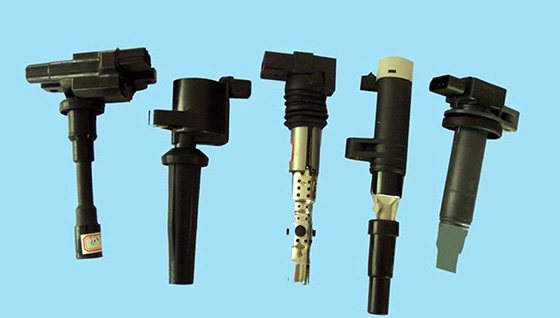

• индивидуальная
  на каждый цилиндр (совместно с усилителем зажигания).

ИНДИВИДУАЛЬНАЯ КАТУШКА ЗАЖИГАНИЯ

Последний тип используемых на авто катушек – индивидуальные. Такие катушки работают только с одной свечей, но при их использовании из передающей искру цепи исключен один из элементов – провода высокого напряжения, поскольку катушка размещается непосредственно на свече.

Она имеет несколько иную конструкцию, но при этом принцип работы остался неизменным.

В ней имеется два сердечника. Поверх внутреннего располагаются две обмотки. Но в этой катушке вторичная обмотка располагается поверх первичной. Внешний сердечник располагается поверх обмоток.

Выходы вторичной обмотки подсоединены к наконечнику, который одевается на свечу. Этот наконечник состоит из стержня, рассчитанного на работу с высоким напряжением, пружины и изолятора.

Чтобы предохранить обмотки от значительных нагрузок, ко вторичной подсоединен диод, рассчитанный на работу со значительным напряжением.

Такая конструкция катушки очень компактна, что дает возможность использовать по одному элементу на каждый цилиндр. А отсутствие ряда других элементов, использующихся в системах, которые оснащаются первыми двумя типами катушек позволяет значительно снизить потери напряжения в цепи.

Схема системы зажигания

В общей схеме системы зажигания катушка располагается между АКБ и распределителем зажигания, за которым дальше стоят свечи. Параллельно с катушкой подсоединен прерыватель (в старых автомобилях) или ЭБУ для регулировки подачи заряда – в новых. Постоянный низковольтный ток от батареи (или генератора) поступает на катушку. Прерыватель отрабатывает периодические разрывы в цепи (об этом чуть дальше, в описании принципа работы). Катушка генерирует высоковольтный ток, который через трамблер поступает на нужную свечу. Независимо от того, какая система управления используется в автомобиле (механическая или электронная), схема зажигания не меняется по принципу, а только совершенствуется по форме.

Схема работы системы зажигания с катушкой

Если любой из элементов системы дает сбой, это сразу отражается на режиме работы двигателя. Поэтому катушка так важна.

Как можно проверить исправность катушки зажигания

Несмотря на то, что конструкция бобины, на первый взгляд, проста, все же возможна и неисправность катушки зажигания. Симптомы дефектов при этом схожие. Двигатель начинает работать неустойчиво, «троить», возникают провалы в работе. Двигатель может просто не завестись.На новых автомобилях о неисправности сообщит лампочка «CHECK ENGINE».

Раньше катушку частенько проверяли старым «дедовским» способом. Проворачивая двигатель, проверяли наличие искры между свечей и «массой» автомобиля. В современных двигателях такие опыты могут привести к печальным последствиям. Вы можете повредить не только катушку зажигания, но и другую сложную электронику автомобиля. Рассмотрим наиболее частые неисправности катушки зажигания, симптомы и методы их диагностики. Например, греется катушка зажигания. В принципе катушка и должна греться, но не запредельно. При длительной эксплуатации, хотим мы или нет, происходит «старение» изоляции. И этот процесс характерен не только для бобин. В результате ухудшения изоляционных свойств диэлектриков в катушке растет риск внутреннего короткого замыкания и, как следствие, перегрева. Если температура поднимается выше 150 градусов, то, скорее всего, катушка подлежит замене.

Фотогалерея

Фото разных типов устройств представлены в этом разделе.

Классическая машинная КЗ

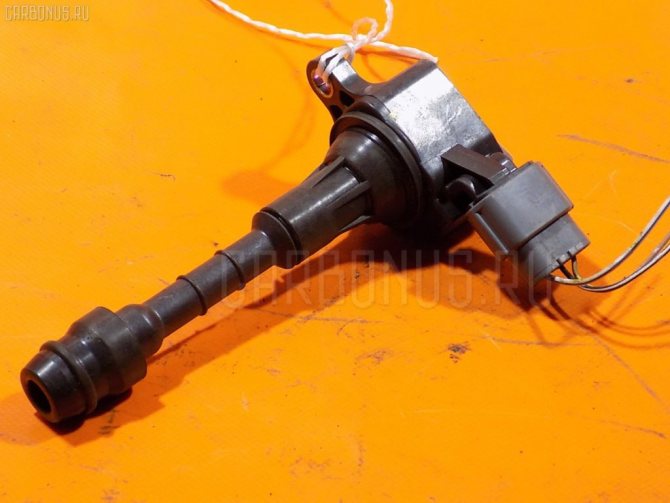

Индивидуальные КЗ для каждой свечи

Устройство сдвоенного типа

Как сделать проверку катушки зажигания мультиметром

Возникает вопрос: «Как проверить катушку зажигания?». Мультиметром… Это, наверное, самый доступный способ. Давайте рассмотрим, как прозвонить катушку зажигания мультиметром. Нужно поочередно проверить сопротивление первичной и вторичной обмоток. Не помешает проверить сопротивление и между выводами обмоток и корпусом. Сопротивление первичной обмотки должно попадать в диапазон от 0,3 до 2 Ом, вторичной – от 6 до 15 кОм. Сопротивление между выводами обмоток и корпусом должно стремиться к бесконечности. При отклонении значений измеренных сопротивлений обмоток от описанных диапазонов возможно межвитковое замыкание, если же сопротивление обмотки стремится к бесконечности – это верный признак обрыва провода в витке.

Что делать, если нет искры с катушки зажигания?

Вы сели в машину, привычным движением повернули ключ зажигания в замке, стартер усердно крутит маховик двигателя и… И двигатель не заводится. Что же делать? Изначально предположим, что с подачей топлива все нормально. Тогда причина банальна – нет искры. Прежде чем бежать за мультиметром, давайте определимся, а в катушке ли дело.

Для начала нужно проверить все разъемные контакты, связанные с образованием и передачей импульса напряжения, в случае необходимости почистить их. Проверить свечи зажигания. Они должны быть чистыми и сухими.

Если все в порядке, можно попробовать заменить катушку на заведомо исправную. Колдовство с осциллографом, я думаю, можно оставить автосервису. Вы спросите: «Как выполнить ремонт катушки зажигания своими руками?». Отвечу – никак. Ее нужно заменить. Ремонту катушка не подлежит. Сколько стоит катушка зажигания? По-разному… В зависимости от марки автомобиля. Например, для ВАЗ-1118 можно купить за 900 рублей. Цена на катушку для CHEVROLET Aveo начинается с 6 тысяч рублей. Редкие модели, например, катушка зажигания wf72 для Porsche, могут стоить до 300 долларов США и доставляться только под заказ.

Неисправности

Катушка зажигания – это деталь с продолжительным сроком функционирования. Несмотря на это, все же существует вероятность утрачивания токопроводящих характеристик и выхода из строя данного устройства.

1. Чем больше времени эксплуатируется трансформатор, тем выше риск появления короткого замыкания в нем и как следствие перегрева всей детали.
2. Продолжительная эксплуатация при температуре более 150 приводит к неремонтоспособному состоянию катушки зажигания.
3. В случае, если аккумулятор не дает нужного питания, это также провоцирует неправильную работу трансформатора. Так как для полноценной работоспособности ей требуется электричество (минимальный коэффициент нужного напряжения должен быть не меньше 11,5 В).
4. Поврежденный провод системы зажигания тоже может быть причиной нарушения рабочего процесса катушки зажигания.
5. Часто механизм не генерирует напряжение из-за дефекта в изоляции. Такая неприятность может произойти, если через изношенные уплотнения в трансформатор попадет моторное масло или вода, из-за чего увеличивается сопротивление и утрачивается баланс между напряжением и сопротивлением.
6. Индивидуальный тип устройства чувствителен к чрезмерной вибрации от головки цилиндров. Вследствие этого катушка быстро приходит в негодность.

В некоторых случаях катушка зажигания поддается ремонту. Но в домашних условиях достаточно сложно оценить степень повреждения и процент вероятности возврата ее рабочих характеристик. Поэтому рекомендуется не экономить и заменить старое устройство на новое.

Прежде чем устанавливать новую деталь, важно проверить все контакты и, особенно, высоковольтный провод; убедиться в отсутствии ржавчины, коррозии и других повреждений на месте установки трансформатора автомобиля.

Loading…

О неисправностях и способах устранения

Модули зажигания можно смело отнести к деталям длительного использования. При правильной эксплуатации минимальный ресурс элемента составляет 100 тыс. км пробега машины. Нередко повышающий трансформатор работает в течение всего срока службы транспортного средства.

В процессе эксплуатации катушки необходимо помнить о следующих моментах:

1. Причиной преждевременной поломки элемента часто становится длительный перегрев.
2. С годами свойства изоляционных материалов внутри обмоток ухудшаются. Повышается вероятность межвиткового замыкания, ведущего к перегреву и перегоранию проводников.
3. В силу особенностей конструкции высоковольтная катушкане подлежит ремонту и восстановлению. Некоторые модели можно разобрать и попытаться устранить обрыв или замыкание, но практика показывает, что надежнее и дешевле поставить новую запчасть.
4. Для нормальной работы элемента и стабильного искрообразования нужно обеспечить минимальное напряжение бортовой сети 11,5 вольт. Если из-за неисправности генератора либо разрядки аккумуляторной батареи вольтаж не достигает нормы, износ трансформатора ускоряется.
5. По той же причине уменьшается мощность искрового разряда на электродах свечей, рабочая смесь воспламеняется и сгорает хуже.
6. Пробой изоляции или обрыв высоковольтных проводов, вызывающий искрение на кузов машины, сокращает срок службы катушки. Если игнорировать неполадку в течение длительного времени, она придет в негодность.
7. Мини-катушки индивидуального типа иногда выходят из строя из-за вибрации силового агрегата. Причина – внутренний обрыв проводников.

За модулем зажигания необходимо следить, чтобы из-за неисправностей двигателя на корпус устройства не попадало горячее масло либо охлаждающая жидкость. Не держите долго включенное зажигание – при этом греется обмотка катушки и разряжается аккумулятор.
