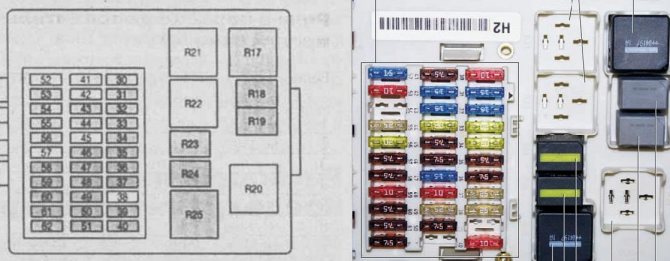

Монтажный блок предохранителей и реле в салоне Ford Focus (европеец)

Расшифровка.

Реле монтажного блока (европеец)

Где расположен предохранитель

В салоне монтажный блок с предохранителями располагается под бардачком, закрытый специальной декоративной крышкой. Именно в этом блоке расположен предохранитель прикуривателя Форд Фокус 3, который так же отвечает за заднюю розетку.

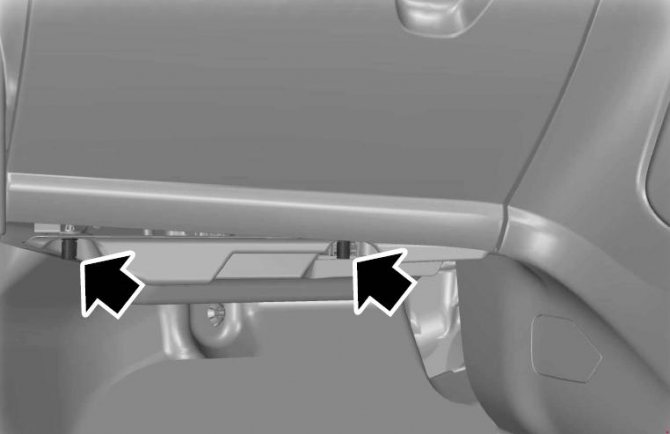

Итак, чтобы добраться до блока потребуется аккуратно снять крышку, отстегнув зажимы и потянув ее вниз.

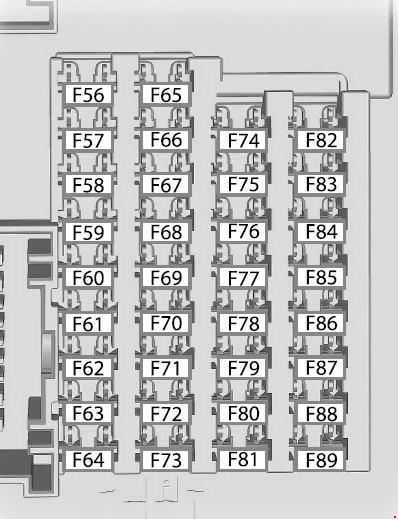

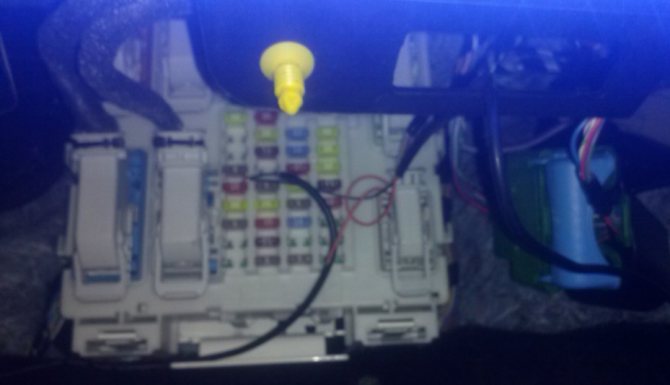

Сразу за крышкой мы увидим блок предохранителей, на котором нам нужно найти 61 пред. Именно он отвечает и за прикуриватель и за заднюю розетку.

Чтобы достать сгоревший предохранитель потребуется пинцет либо тонкий зажим.

• Тип используемого предохранителя: Micro
• Номинал: 20A

Предохранитель в блоке будет найти достаточно легко благодаря нашей инструкции с фото, а так ориентируйтесь на желтый цвет. Именно такого цвета 20 амперный предохранитель.

Тип его Micro — выглядит он так же как и Mini, однако не имеет металлические ножки.

После установки нового предохранителя следует проверить работоспособность прикуривателя и розетки, они должны заработать, если же не заработали, следует обратиться к автоэлектрику.

Обзор часть 2. Блок предохранителей и реле. В панели приборов.

Замена предохранителя на Форд Фокус 2

Обзор часть 1. Блок предохранителей и реле. Моторный отсек.

Электрооборудование Форд Фокус 1, предохранители Фокус 1

Электрооборудование Фокус 1 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и агрегатами автомобиля, выполняющими функцию второго («минусового») провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (блокиратора вала рулевой колонки с замком).

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. Также при работающем двигателе заряжается аккумуляторная батарея.

Все электрические цепи Фокус 1 (кроме силовой цепи стартера) защищены от перегрузки плавкими предохранителями, установленными в двух монтажных блоках. Основной блок расположен под панелью приборов со стороны водителя, а дополнительный — в моторном отсеке. Мощные потребители электроэнергии (фары, электровентиляторы системы охлаждения двигателя и т. п.) подключены через реле, установленные в тех же блоках.

На туннеле пола под облицовкой установлен блок управления подушками безопасности, который дает команду на срабатывание подушек при фронтальном столкновении.

Блок управления подушками безопасности ремонту не подлежит и при выходе из строя заменяется новым.

Для измерения электрических параметров цепей применяют цифровой или аналоговый (стрелочный) тестер — вольтметр, омметр и другие приборы, объединенные в одном корпусе. У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях; жидкокристаллические дисплеи цифровых приборов чувствительны к солнечному свету и повышенной температуре. Стрелочные — нагляднее показывают динамику изменений измеряемых параметров. Перед проверкой обесточенных цепей калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов. На аналоговом приборе регулятором установки 0 выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1-2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, которое должно составлять 0,03-0,06 Ом. Полученную величину следует затем вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец (иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны). На один из щупов лучше надеть зажим типа «крокодил» и подсоединить его к «массе». При проверке устройств с односторонней проводимостью (например, светодиод) учитываем полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т. п. переключаем прибор на нижний предел измерений. На практике точности обычных автотестеров не хватает для проверки участков цепи, где не допускается даже малейшее увеличение сопротивления, например из-за плохого контакта. Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку прибора.

Замыкание обмотки на «корпус» и межвитковые замыкания проверяем мегомметром.

Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр (предел измерений 0-15 или 0-25 В постоянного тока) подключаем параллельно проверяемому устройству или участку цепи. Отрицательный провод (щуп) соединяем с «массой», положительный — с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи (обрыв, окисление контактов и т. п.), а также короткое замыкание в потребителе.

Для проверки цепей под напряжением можно использовать контрольную лампу на 12 В (мощностью 3-4 Вт).

Амперметр должен иметь верхний предел измерений не менее 10 А постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. «Плюс» прибора подсоединяем к источнику тока, а «минус» — к «плюсу» потребителя.

Измеряем потребляемый ток и сравниваем его с номинальным, указанным в технической характеристике проверяемого устройства. Поскольку фактическое напряжение в бортовой сети отличается от номинального (в справочных данных номинальный ток соответствует номинальному напряжению, т. е. 12 В), полученное значение может незначительно отличаться от указанного. Если ток меньше требуемого, то неисправна электрическая цепь, а если больше — произошло замыкание в потребителе.

Ford Focus не заводится

Как проверить исправность предохранителя

Существует два способа. Каждый метод по своему уникален, при этом полностью осуществим без посторонней помощи.

Визуальная проверка

Некоторые предохранители делаются из прозрачного пластика. Устройства легко определить на предмет повреждения по разорванной соединительной части ножек. Для непрозрачных модификаций методика не подойдет.

Проверка мультиметром

Второй метод подразумевает проверку цепи специальным прибором. На диагностическом устройстве выбирается режим прозвонки и подключается к необходимому отсеку сети. Если предохранитель перегорел, мультиметр покажет обрыв.

Как самостоятельно заменить предохранители на Фокус 1

Для замены поврежденных элементов автомобиля потребуется выполнить процедуру:

• вскрыть крышку монтажного блока;
• используя специальный пинцет извлечь предохранитель из посадочного места;
• вставить в гнездо новый предохранитель.

Процесс снятия и замены блока

Процедура ремонта устройства проста при детальном рассмотрении. Потребуется соблюдать определенные правила и последовательность действий.

Необходимые инструменты

Для замены блоков от мастера потребуется наличие инструмента:

• крестовая отвертка или головка №10 – зависит от года выпуска авто;
• специальный пинцет для извлечения предохранителей, при необходимости;
• плоская отвертка.

Этапы

Процедура разделяется на несколько шагов.

1. Установить машину на ровной местности.
2. Отключить клеммы от аккумуляторной батареи.
3. Демонтировать крышку блока, отсоединив фиксаторы.
4. При помощи десятой головки отпустить крепежные болты блока и поднять его с посадочного места.
5. Далее следует отключить клеммы контактных групп от платы прибора.
6. После этого, модуль можно полностью отключить от автомобиля.

Схема

Схема салонного блока Форд Фокус 1 (европеец)

Здесь же находятся реле

Расшифровка реле

Схема подкапотного блока

Какие предохранители выбрать?

Форд Фокус 3 – это первый автомобиль из этой серии, который одинаково производится во всех странах мира. Для России его изготавливают во Всеволожске. Задумка инженеров воплотилась полностью, а оригинальные запчасти на автомобиль можно найти в любом городе каждой страны. Это же касается и предохранителей, которые изготавливают в России.

Совет! Российские ПП – ничем не хуже, чем импортные или европейские, однако стоят на порядок дешевле. Рекомендуем обратить внимание именно на отечественного производителя.
