Штатное расположение предохранителей в автомобиле Nissan Almera N16 отлично от предыдущих модификаций. Инженеры предустановили три блока с предохранителями и один монтажный блок с реле – коммутаторами. Расположение:

• В салоне, слева от рулевого колеса;
• В моторном отсеке, с права от аккумуляторной батареи;
• Возле расширительного бачка системы охлаждения.

С целью упрощения процесса идентификации предохранителя, на тыльной стороне крышки корпуса нанесена схема, маркировка, распиновка.

Процесс замены модулей на автомобиле Ниссан Альмера Н16 не сложный, задача под силу автолюбителю, но будьте предельно внимательны, не допускайте ошибок.

Независимо от модификации Ниссан Альмера N16, штатное расположение и количество модулей неизменное. В период с 2000 по 2006 год японский бренд изготавливался в трех кузовных модификациях: трёх- и пятидверный хэтчбэки, седан.

Схема расположения реле – прерывателей

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

как заменить перегоревший предохранитель в автомобиле

Схема установки предохранителей

Стоимость монтажного блока в комплекте от 2300 рублей. Оригинальные предохранители от 120 – 130 рублей за штуку, качественные аналоги от 100 рублей за штуку.

Признаки неисправности предохранителей

• После запуска силового агрегата на приборной панели горит индикатор, оповещающий о наличии поломки в моторном отсеке;
• Питание по цепи не поступает к оборудованию, но механизм неактивен;
• Монтажный блок на ощупь с повышенной температурой;
• В салоне слышен запах плавленой пластмассы.

Причины выхода из строя предохранителей

• Нарушение сроков проведения технического осмотра, из-за чего модули пришли в непригодное состояние;
• Покупка неоригинальных запчастей, комплектующих;
• Установка с нарушением технологического процесса;
• Механическое повреждение блока. Модулей, смежных деталей;
• Короткое замыкание в электрической цепи;
• Повреждение изоляции электрической проводки;
• Окисление клемм;
• Слабое крепление контактной платы;
• Попадание внутрь воды, образование конденсата.

Предохранители ниссан альмера классик: где находятся, замена — АвтоЭксперт

Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.

Ниссан альмера классик предохранители и блоки реле с описанием назначения. Предохранитель прикуривателя

Одни относят Nissan Almera Classic к третьему поколению альмера, другие к рестайлинговой модели 2 го поколения. В обоих вариантах есть своя правда.

Рубрики Вопросы

Замена предохранителей на Nissan Almera N16

Подготовительный этап:

• Отвертка с плоским наконечником;
• Пластиковая лопатка;
• Пинцет для извлечения модулей;
• Дополнительное освещение по мере необходимости;
• Набор новых модулей, реле – коммутаторов.

Последовательность действий при замене предохранителей в салоне:

• Устанавливаем машину на ровную площадку, обеспечиваем меры безопасности, фиксируем башмаки, выжимаем стояночный тормоз;

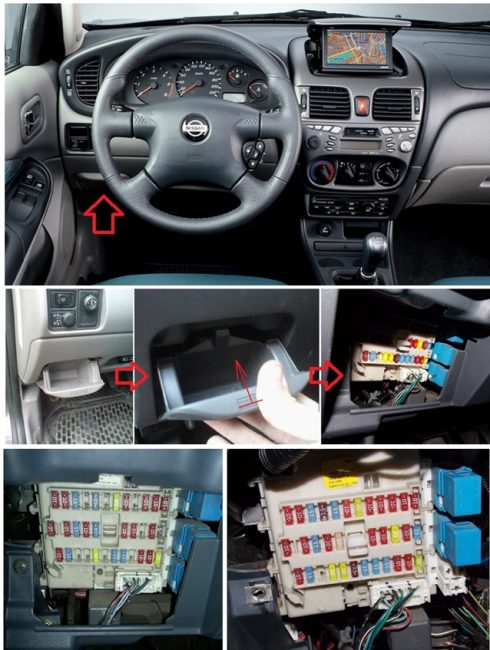

• Открываем водительскую дверь, в нижней части торпеды извлекаем вещевой отсек. За ним расположен монтажный блок;
• Аккуратно поддеваем пинцетом предохранитель согласно порядкового номера. Для упрощения процесса идентификации модуля, на тыльной стороне крышки указана маркировка, распиновка;
• Вставляем новый предохранитель, проверяем оборудование.

Если возникла необходимость в замене монтажного блока целиком, то дополнительно нужно отвинтить два болта – фиксатора платы, отсоединить колодки с проводами.

Замена предохранителей в моторном отсеке Ниссан Альмера N16:

• Останавливаем двигатель, открываем капот;
• В правой части, возле жабо расположен монтажный блок, он упакован в пластиковом корпусе.

Для доступа к модулям необходимо отщелкнуть пластиковую крышку, отыскать предохранитель согласно порядкового номера, указанного на тыльной стороне. После чего провести замену.

Блок предохранителей под капотом Almera G15

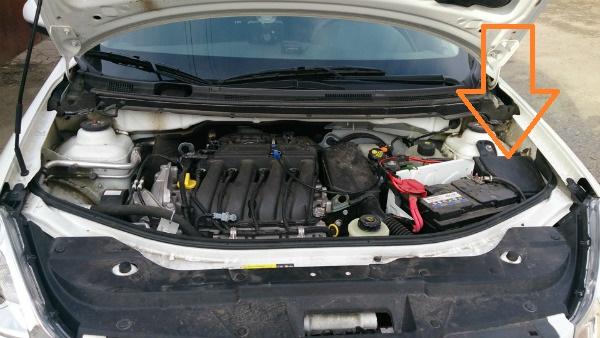

Блок предохранителей под капотом
В подкапотном пространстве монтажный блок Альмера G15 расположен в левой части, непосредственно за аккумуляторной батареей. В нем смонтированы предохранители для защиты следующих участков электрической цепи:

• F1 – не используется;
• F2 – ЭБУ силовым агрегатом, катушка основного реле системы управления мотором (5А);

• F3 – катушки зажигания, бензонасос, система управления силовым агрегатом (30А);

• F4 – вентилятор радиатора, для комплектации Альмера G15 без кондиционера (30А);
• F5 – кондиционер и его охлаждающий вентилятор с малой и большой скоростью (40А);
• F6, F7 – антиблокировочная система (25 и 50А);
• F8 – оборудование получающее питание через замок зажигания и левый переключатель рулевого колеса (60А);
• F9 – монтажный салонный блок (60А).

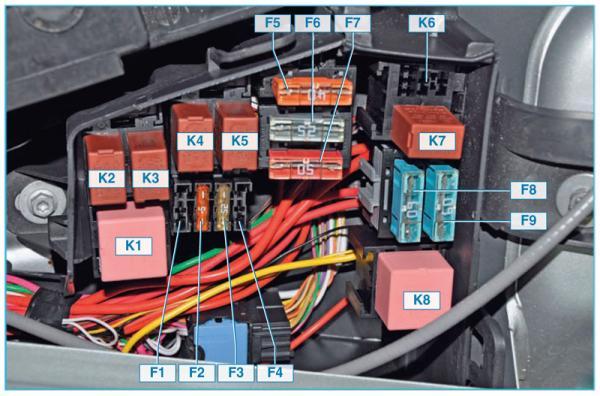

Схема предохранителей в блоке под капотом
Также используются реле:

• K1 – ускоренного режима работы охлаждающего вентилятора кондиционера;
• K2 – кондиционер;
• K3 – замедленного режима работы охлаждающего вентилятора кондиционера или радиатора мотора для комплектации Альмера G15 без кондиционера;
• K4 – катушек зажигания, бензонасоса;
• K5 – программы управления силовым агрегатом;
• K6 – прикуривателя;
• K7 – противотуманок;
• K8 – отопительного комплекса.

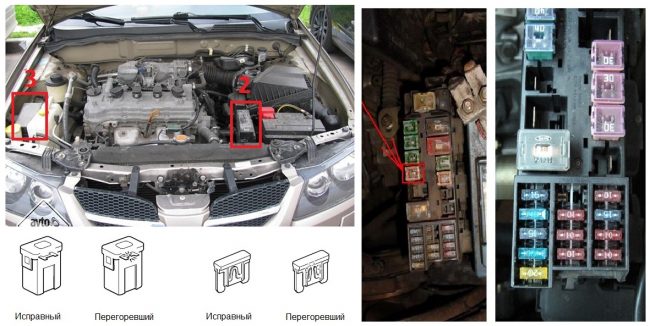

Перегоревший и исправный предохранители

Рекомендации по обслуживанию

• Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
• Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
• После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
• Устанавливайте на место неисправного модуля новый с аналогичным показателем силы тока. Не рекомендуется превышать или занижать ампераж. В обоих случаях это приводит к преждевременному выходу из строя предохранителей;
• Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
• Целостность предохранителей проверяйте при помощи специального оборудования — мультиметра.

Средний ресурс эксплуатации модулей, реле – коммутаторов 50 – 55 тыс. км.

Стеклоочистители ниссан альмера

Трудно представить, как передвигаться на транспорте в непогоду, если бы не были придуманы стеклоочистители для ниссан альмера. Они удаляют грязь и капли от атмосферных осадков с лобового стекла автомобиля.

Машина обязательно оснащается подобными элементами — нормативные требования. Если же подозревается поломка, то необязательно обращаться в автосервис. Сэкономить время и денежные средства поможет полная информация о функционале такого конструктива.

Стеклоочистители на ниссан альмера в новой комплектации

Конструкция проста. Она имеет три составляющие:

• узел для крепления;
• блок прижимной;
• щетки стеклоочистителя ниссан альмера.

Под первым пунктом понимается специальный механизм съемного типа. Он включает в себя штифт с креплениями. Детали прикреплены друг к другу специальным адаптером — у каждого производителя собственный, но определяющий, насколько надежна конструкция в целом. По-другому её называют трапецией.

Конструкция стеклоочистителя на ниссан(схема)

Принцип работы трапеции заключается в рычаге — после поворота на одном концещетка сделает заданные движения на другом (или влево, или направо). Частота тоже регулируется — для этого есть переключатель, расположенный на рулевой колонке. Этот механизм приводится в действие при помощи электромотора.

Прижимной блок представляет собой дуговую систему, в которой детали соединены между собой. Их количество разное (зависит от размера щеток стеклоочистителя nissan almera classic). Изготавливают дуги как из металла, так из пластика (в первом случае обязательны пластиковые или резиновые вставки, способные предотвратить попадание внутрь элемента грязи и пыли).

Сами же щетки стеклоочистителя альмера классик сделан из резины. Это подходит для удаления грязи и влаги со стекла. При изготовлении соблюдаются жесткие требования: такие элементы гибкие и жесткие одновременно.

Важно ориентироваться на размер щеток стеклоочистителя ниссан альмера н16.

Показатели длины для штатных (заводских) дворников следующие:

• у водительской щетки стеклоочистителя ниссан альмера классик — 55 см;
• у пассажирской щетки стеклоочистителя ниссан альмера н16 она может быть равна 41 см (длиннее этого варианта поставить не получится).

Щетки стеклоочистителя nissan almera classic: правила замены

Щетки стеклоочистителя nissan almera сделаны из резины — такой материал быстро изнашивается. Это логично после многомесячной работы по удалению затевающих обзор осадков с лобового стекла. Замена щетки стеклоочистителя на ниссан альмера классик настолько легкий процесс, что грех не попробовать сделать его самостоятельно.

вот так выглядят щетки стеклоочистителя ниссан альмера

Тем более, что инструкция к мероприятию проста:

1. Следует выяснить, какая часть системы нуждается в замене. Сами «дворники» состоят из нижнего рычага (он вытягивается из нижней части ветрового стекла), лезвия из металла и резиновой щетки. Если речь идет о плохом очищении, иногда меняют саму «резинку».
2. Со старых лезвий снимаются точные размеры — мерки помогут приобрести точные аналоги. Размер щеток стеклоочистителя ниссан альмера классик неодинаков для левого и правого вариантов (один их них будет короче другого).
3. Чтобы установить новые «дворники», поднимают металлический рычаг. Он должен быть зафиксирован прямо и перпендикулярно по отношению к лобовому стеклу. Здесь важно проявлять осторожность — следить, чтобы рычаг не упал с пружины (в этом случае он может повредить лобовое стекло).
4. Как отсоединить старые щетки стеклоочистителя на ниссан альмера n16? Он крепится благодаря небольшому пластиковому зажиму. Достаточно легко нажать на него, чтобы освободить щетку от ручки. Иногда роль крючка выполняет защелка. Теперь будет достаточно легко вытащить неисправную деталь.
5. Новые щетки стеклоочистителя на ниссан альмера легко вставляются в обратном порядке. Достаточно просто вставить деталь в зажим и дождаться характерного щелчка.

Есть ли какие-нибудь рекомендации по покупке новых деталей? Опытные фанаты этой марки рекомендуют к покупке щетки стеклоочистителя для ниссан альмера g15 финские, как самые лучшие и качественные в свой категории.

В каких случаях понадобится замена щетки стеклоочистителя для ниссан альмера классик?

Чтобы понять, что детали системы уже нуждаются в замене, достаточно будет своевременного внимательного осмотра. Важно обращать внимание на такие моменты:

1. Присутствие трещин. Это происходит опять же по временным причинам, когда материал со временем становится жестким. Такими «способностями» обладает погода в жаркой климате. При потере эластичности пришло время для замены.
2. Разводы на лобовом стекле. Из-за этого ухудшается видимость, что особенно опасно в дождливое время.

В каких же случаях потребуется замена щеток стеклоочистителя?

В некоторых случаях причину нужно искать в другом исходнике. Понадобится не замена, а работы иного плана, если:

1. Движения самих щеток напоминает эпилептический припадок (а начинаться все может с простого подергивания). Здесь возможная проблема скрыта в электрической составляющей системы. Здесь явно прослеживаются две возможные причины — провод, идущий с переключателя под рулем или на редукторе трапеции отошли контакты.
2. «Дворники» начинают работать только на супербыстром или обычном режиме (прерывистый исключается).
3. «Заедание» рычага включения брызгания жидкости на стекло. Режим не выключается даже путем отключения режима «на ходу».
4. Деталь перестает работать в прерывистом режиме во время дождя.

Все приведенные аспекты указывают на одно — пора познакомиться с электронной начинкой переключателя. Здесь уже пригодятся некоторые познания в этой области.

Реле стеклоочистителя ниссан альмера: разбираемся с нарушением переключением режимов

Реле стеклоочистителя ниссан альмера, действительно, является «ответственным» за проблемы с переключением режимов. Оно представляет собой простую электрическую схему, через которую работает и моторчик стеклоочистителя ниссан альмера.

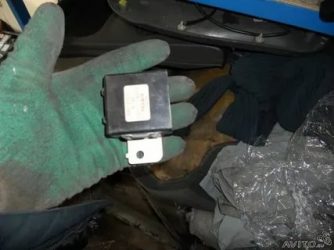

Реле щеток стеклоочистителя ниссан

Проблемы можно решить следующим образом:

1. Отставший от рулевой колонки переключатель можно приварить на место при помощи простой пайки.
2. Если же на редукторе от трапеции отошли контакты, то её необходимо будет снимать. Чтобы сделать это отключается минусовая клемма, потом снимаются поводки у дворников, отделяется жабо и уже можно вынимать трапецию. Именно на ней находятся мотор стеклоочистителя ниссан альмера и редуктор. Достаточно снять держащуюся на трех болтах крышку с него, как проблема становится очевидной — возможно, подогнулась одна из трех медных ножек (остается выправить её и аккуратно, стараясь не задеть контакты смазкой, собрать все в обратном порядке).
3. В том случае, когда дворники работают постоянно при включенном зажигании, функционируют несвоевременно и прочие похожие моменты, нужно «грешить» на микросхему управления, отвечающую за прерывистый режим работы. Она также включает стеклоочистители при включении омывателя. Как у переднего, так и у заднего стекла моторчик стеклоочистителя ниссан альмера заводится именно с этой схемы. Включение дворника происходит в том случае, если разъем намочен. В этом случае оба вывода для «дворников» необходимо перетянуть к +12 при помощи резисторов величиной 1 кОм.
4. Проблемы могут возникать и в том случае, когда в реле стеклоочистителя ниссан альмера н16 приплавились контакты. В этом случае оно окажется замкнутым с почерневшим сопротивлением (а в редукторе, наоборот, все контакты замыкаются).

Как провести ремонт трапеции

Медленно работающие стеклоочистители указывают, что недоработки «ждут» в трапеции. Например, если трапеция стеклоочистителя ниссан альмера тино не будет вовремя смазана, то это однозначно грозит поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

• ключ на 14;
• крестовая отвертка;
• головка на 10.

Чтобы не навредить своими действиями, предлагается четко следовать инструкциям. Рекомендации будут такими:

1. С поводков стеклоочистителя снимаются пластиковые колпачки.
2. Ключом откручиваются гайки крепления.
3. Снимать сами подъемники нужно очень осторожно (лучше при помощи специального съемника).
4. После этого при помощи крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
5. Также с обеих из сторон снять накладки (просто потянув вверх). Затем можно легко отсоединить трубку, по которой подается стеклоомывающая жидкость.
6. Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
7. Теперь пластиковое корыто можно вытащить и увидеть саму трапецию вместе с двигателем.
8. Выкрутить головкой все три болта.
9. Отсоединить клемму от электродвигателя.
10. Конструкцию легко можно достать.

Можно внимательно рассмотреть трапецию. Заметно, что рычаги соединяются между собой шарнирами? Единственное замечание, что обычно они бывают пластиковыми. Это и приводит к тому, что подобный материал стачивается и уже не будет защелкиваться на штыре из металла. Здесь можно поставить новый шарнир (очень часто самодельный), только обязательно следует предусмотреть такой зазор, чтобы вся конструкция трапеции могла свободно двигаться.

Проблемой этой части становятся загрязненные оси. Их можно осторожно выкрутить и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это следующим образом:

1. Оттянув в сторону, снять стопорную шапку — под ней расположены две тонкие шайбы и резиновое кольцо
2. Детали тщательно очищаются.
3. Рекомендуется намазать смазкой для шрусов.
4. Сборка в обратном порядке.

Такая процедура обязательна при подозрении на медленную работу стеклоочистителей. В противном случае, перегорит мотор, а это уже чревато денежными вложениями.
