Что такое прямоток?

Если вы не знаете, как сделать прямоток своими руками (фото работ представлены в нашей статье), то стоит осваивать информацию с самого начала этого несложного процесса. На сегодняшний день многие мастерские занимаются модернизацией транспортных средств. И если в любом городе вам могут только поменять масло, перекрасить ваш автомобиль и привнести иные новшества, то в более профессиональных мастерских можно переработать обычную машину в спортивную. Одним из способов модернизации является установка прямотока.

Прямоток – та деталь, которая придает звук вашему транспортному средству. При этом все операции могут производиться самостоятельно. Необходимо лишь взять набор инструментов и материалов. А если говорить о статистике, то прямоток можно встретить больше на отечественных автомобилях. Новшества обычно вводят владельцы «девяток», «шестерок» и иных моделей АвтоВАЗа. Изготавливается своими руками прямоток на ВАЗ при этом достаточно просто. И даже если операция будет проведена неправильно, вы не потеряете больших денег. Если же вы сделаете все правильно, то эффект вас сильно порадует.

Что такое сайленсер?

Он представляет собой заглушку, которая устанавливается для уменьшения звука прямотока. По размерам данная часть должна совпадать с конечным диаметром выхлопной трубы. Сайленсер по размерам берется немного меньше, потому что заглушка вставляется в саму «банку». Помимо этого, для крепления используются несколько болтов, чтобы при необходимости его можно было снять простыми подручными инструментами. А если вы хотите провести данную процедуру на автомобиле, то такой процесс не займет много времени.

Делаем мягкий, басистый, прямоточный выхлоп своими руками!

Звук без флейты глушитель Apexi N1

Некоторые особенности, которые нужно знать еще до установки

Если вы не знаете, как сделать прямоток на ВАЗ своими руками, то это не проблема. Конечно, многие водители захотят приобрести уже готовое дополнение, но здесь имеется несколько нюансов. Прежде чем начать изготавливать или устанавливать готовый глушитель, нужно изучить принцип его работы и функции элементов.

До установки комбинация глушителя и карбюратора работает как единое целое и позволяет поддерживать правильное количество воздуха на входе и на выходе. При установке прямотока происходит разбалансирование системы. Это может привести к дальнейшим проблемам в двигателе. Основным правилом, которое необходимо знать и соблюдать, является то, что сделанный своими руками прямоток не дает никакого эффекта помимо усиления звука, если не проводить иные работы по усовершенствованию других узлов. Сюда может входить увеличение качества системы питания в моторе, настройка подачи топлива, фильтрация воздуха и многое другое.

Виды устройств

В стандартную схему выхлопной системы современного автомобиля входят резонатор (идет первый от двигателя) и сам глушитель.

Резонатор обрезает низкочастотные колебания, а глушитель как низкочастотные, так и высокочастотные, что в комплексе приводит к хорошему результату.

Но в указанную выше схему как совместно, так и по отдельности могут входить следующие типы глушителей:

1. Из алюминированной стали;
2. Из нержавеющей стали;
3. Глушители ограничители, поглотители и отражатели;
4. Резонаторного типа;
5. Прямоточные (спортивные) аналоги.

Из алюминированной стали

Устройства из аллюминированной стали характеризуются не только большим сроком службы, от 5 до 10 лет, но и высокой ценой.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

913

Как правильно проверить уровень масла в двигателе

14.6k

Подобрать такой глушитель для своего авто будет затруднительно, так как выпуском таких устройств занимаются только несколько компаний, а самому сделать будет проблематично.

Из нержавеющей стали

Устройства недорогого сегмента, но и срок службы у них всего от 2 до 5 лет. Большой плюс – можно подобрать элемент практически к любому автомобилю.

Ограничители

Используются, как правило, в виде дополнительного устройства, устанавливаемого перед основным.

Принцип работы основан на создании низкого акустического сопротивления.

Конструктивно это выполнено так – в трубе большой диаметр переходит в маленький, затем идет резкое увеличение объема по принципу большой бутылки с узким горлышком. Звук, заходя в большое пространство, уменьшается.

Отражатели

Используются в качестве вторичного глушителя, установленного после основного.

Выхлопные газы попадая в устройство, встречают на своем пути группу акустических зеркал. Отражаясь, от них поочередно газы рассеивают свою энергию, а на выходе получается слабый звук.

Поглотители

Могут использоваться в качестве основного глушителя. Принцип работы основан на поглощении колебаний пористым материалом, как правило, стекловатой, волокна которой колеблясь нагреваются, тем самым преобразуя звук в тепловую энергию. Конструктивно близки к прямоточным аналогам.

Считаются малоэффективными, так как поглощают только высокочастотные колебания, низкочастотные же пропускает.

Резонаторного типа

Как правило, используются первыми в выхлопных системах в качестве дополнительных.

Принцип шумопоглощения основан на наличии камер разного размера, проходя которые звук эффективно приглушается.

Устроено все так: по центру резонатора проходит труба с прорезями, которую вокруг окружают камеры разного объема. Через прорези выхлопные газы проникают в камеры, где теряется их энергия.

После этого звуки попадают в основное устройство, где еще больше уменьшаются.

Прямоточные

Еще их называют спортивными глушителями. Как правило, изготавливаются из нержавеющей стали. Устанавливаются на спортивные и тюнингованные автомобили.

После установки прямоточного глушителя улучшается всасывание в цилиндры топливовоздушной смеси, понижается сопротивление в выхлопной системе создаваемое обычными аналогами.

Прямоточный глушитель конструктивно чем-то похож на резонатор, имеется такая я же труба с отверстиями и пустые полости, отгороженные перегородками. Только вот сами полости заполняются базальтовой ватой (или другим материалом), которая выдерживает большие температуры.

Состоящая из длинных минеральных волокон базальтовая вата хорошо поглощает звуки, но только до того времени, пока ее не выдует из прямоточника и даже специальные заградительные металлические сетки не спасают ситуацию.

Если прямоточный глушитель, при постукивании по нему, начал звучать как пустая металлическая емкость, то его нужно снова заполнять ватой или менять. Да и звук, издаваемый выхлопной системой, будет другим.

Для чего нужен глушитель?

Всем известно, что отработанные газы после камеры сгорания попадают под давлением в выпускной коллектор, а оттуда по задней части автомобиля в трубах доходят до атмосферного воздуха. При этом с прямотоком создается достаточно громкий процесс, а без него он будет тише. Помимо этого, изготовленный своими руками прямоток добавляет мотору до 5 процентов мощности. Именно поэтому многие и пытаются установить данную конструкцию, чтобы модернизировать автомобиль. Стоит отметить, что громкость звука может достигать 120 децибел (это находится в рамках дозволенного).

Модернизируем систему выхлопа

Как сделать выхлоп тише? Прежде всего, нужно знать, что система удаления отработанных газов конструктивно снабжена глушителем и резонаторами, которые предназначены для снижения скорости удаляемого выхлопа. Он практически полностью теряет свою энергию и рассеивается, когда попадает в камеры глушителя.

Поэтому, чтобы модернизировать систему удаления выхлопных газов, необходимо установить дополнительный резонатор. Это нужно сделать между глушителем и основным резонатором системы. Его можно изготовить как самостоятельно, так и приобрести новый. Затем следует вырезать участок выхлопной трубы и приварить там добавочное устройство.

Резонатор изготавливают следующим образом

. Из листовой стали делают его корпус, из отдельно собранных половинок, которые свариваются заблаговременно. Заменить лист стали можно металлической трубой соответствующего диаметра. Подробней см. статью «Что такое резонатор глушителя».

На участке выхлопной трубы, расположенной за основным резонатором, делаются отверстия. После чего на этом промежутке обваривают две половинки заготовленной «бочки», а в получившемся новом корпусе резонатора нужно уложить базальтовую вату. По окончании работ сварные швы зачищаются, и получившуюся деталь окрашивают краской, устойчивой к перепадам температур.

Что еще нужно знать?

Приходилось ли Вам когда-нибудь сравнивать элементы выхлопных систем отечественных автомобилей и иномарок? Практически все зарубежные автомобили снабжены массивными компонентами систем удаления выхлопных газов. Это связано с тем, что более толстый металл способствует уменьшению вибрации мотора, а также делает работу выхлопной системы практически бесшумной.

Если разобрать глушитель иномарки

, то помимо толстых металлических стенок конструкции, можно увидеть множество камер и лабиринтов, призванных рассеивать выхлоп. В отечественных автомобилях все гораздо проще, в плане конструкций, поэтому они не отличаются высоким уровнем комфорта.

Следует также знать, что любая модернизация системы удаления выхлопных газов двигателя, неуклонно приведет к увеличению веса конструкции труб, резонаторов и глушителя. В этой связи необходимо принять меры для усиления несущих кронштейнов системы, а также замены амортизаторов более мощными. Как сделать выхлоп тише Вы уже знаете, теперь осталось дело за малым: необходимо провести испытания работы мотора на холостом ходу, а также под нагрузкой, и посмотреть, как будет себя вести двигатель.

Основные детали прямоточной системы

Прямоточная система на любом автомобиле станет грамотно работать только в том случае, когда все детали будут оптимизированы под модель. Установка только самого глушителя даст частичный результат. В целом система будет состоять из следующих компонентов:

• Коллектор. Выполняется он из нержавеющей стали, что уменьшает вес и дает возможность сделать конфигурацию с зонами разрешения. Это позволяет убрать сопротивление потока газов.
• Катализатор. Обычно здесь происходит замена на спортивный вариант (пламегаситель), который имеет повышенную пропускную способность. Также возможна замена и на простую трубу.
• Резонатор. Здесь имеется возможность полностью убрать данную деталь либо заменить на спортивную.
• Глушитель. Размеры и длина будут зависеть только от того, стоит ли резонатор или его нет.

Как сделать глушитель-прямоток своими руками? Такой самодельный глушитель на сегодняшний день имеет широкое распространение у многих автомобилистов. И каждый из них может похвастаться какой-то определенной технологией установки. Ниже мы опишем один из самых популярных вариантов.

Что такое флейта в прямоточный глушитель, и какой от нее эффект

Чтобы сделать прямоток тише и получить «проходные» децибелы на выходе, применяется несложная конструкция, которая у автомобилистов называется флейта. Это кусок перфорированной трубки длиною 180–250 мм и диаметром чуть больше 1/3 выхлопа, с приваренной шайбой-заглушкой в виде диска, цилиндра или конуса, который на болтах крепится внутри прямотока, у воздушного среза, тем самым позволяя приглушить его.

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала, и выходе отработанных газов через перфорации, происходит:

• изменение скорости и давления;
• звуковая волна разбивается;
• громкость снижается на 3–4 ДБ, выхлоп становится тише.

Правильное название этой флейты – сайленсер (от англ. silencer – глушитель), и она входит в комплект дорогих систем выхлопа, которые продаются в интернете. Можно приобрести и отдельно, средняя цена хороших европейских моделей 70–150 долларов, а массовых из Поднебесной — от 450 рублей.

Процесс проведения работы

После того когда все материалы будут готовы, вы можете приступать к модернизации своего глушителя. При этом важно соблюдать последовательность простейших действий:

1. Прежний глушитель демонтируются из автомобиля. При помощи болгарки вырезается желоб по длине резонатора.
2. Все внутренние элементы вырезаются при помощи болгарки. Сюда будут входить трубы, ребра жесткости и многое другое. При этом трубы выпиливают, оставляя с каждой стороны по 30 миллиметров. Это необходимо для того, чтобы новая могла привариваться к старой.
3. Подготовленный новый вариант трубы обрезается по размерам. Они должны быть такими, чтобы деталь идеально встала в глушитель.
4. На трубе проделываются отверстия через каждые 20 миллиметров. Их можно сделать в виде надрезов или дырок.
5. Полученный компонент с надрезами приваривается к концам резонаторный трубы.
6. Свободное пространство заделывается ершиками. Их можно купить в любом хозяйственном магазине.
7. Первоначально вырезанная часть резонатора накрывается крышкой и приваривается.
8. Конец от глушителя обрезается.
9. Устанавливается новая труба и происходит сварка.

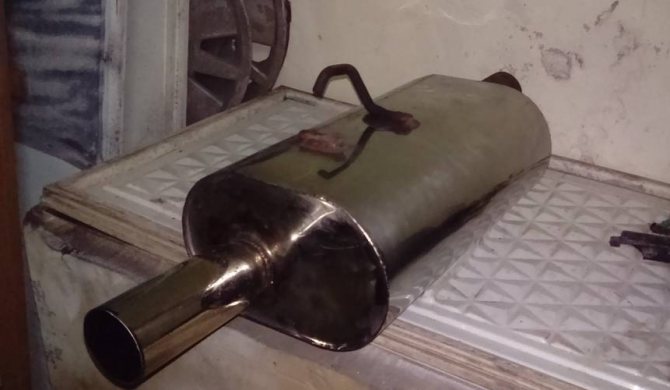

Если вы решили выполнить прямоток на мотоцикл своими руками, то процедура будет аналогичной, как и для автомобиля.

Как сделать флейту самостоятельно?

Если у вас имеется желание, некоторые знания и навыки, флейту для прямотока своими руками можно выполнить при помощи минимального набора материалов и инструментов. Получится достаточно дешевый вариант, который будет лучше, чем китайский аналог. При этом вам потребуется труба из нержавеющей стали диаметром 20 миллиметров, а также листовой металл толщиной толщиной до одного миллиметра. Сварка лучше всего подойдет дуговая. Не стоит забывать и о правилах безопасности.

К трубе приваривается заглушка с отверстиями из листа металла. Далее прикручиваются болты в количестве нескольких штук. При изготовлении лучше всего точно измерить диаметр прямотока у среза, чтобы заглушка входила недостаточно плотно, но при этом не было зазора. Важно помнить, что такая установка также может уменьшить мощность двигателя. Ведь сделать процесс вывода газов тише без потерь точно не получится. Именно поэтому стоит сразу подумать о том, нужно ли вам данное дополнение или вы хотите остаться на прежней мощности, но при этом постоянно терпеть громкие звуки из вашего двигателя.

Мото тюнинг

Когда надоедает еле слышное жужжание стокового глушителя — покупают прямотоки, тюнингуют глушаки, вытрясая прочь начинку, чтобы было громко и внушительно, ну, и чтобы, якобы, повысить пассивную безопасность, увеличивая свою заметность (слышимость) в потоке. А когда от рева прямотока устают уже не только соседи по двору, но и собственные уши — начинают думать, как приглушить звук. И вариантов тут несколько: покупать и ставить обратно стоковый глушак, опять же покупать и ставить db-killer, что не всегда возможно, ибо не на любую банку его найти, да и стоит не дешево. Я решил вопрос иначе: сделать самодельную начинку в имеющуюся банку. Пост о золотых руках моего друга!

Ситуация у меня была немного иначе: я купил мот уже с прямотоком Kerker, и, в общем-то, звук меня устраивал до определенного момента… Однажды, в конце августа 14го года, на очередном горном перевале близ Анапы ночью у меня откручиваются винты, которые крепили заднюю крышку глушителя, в итоге на скорости совершает запуск земля-воздух первая ступень (сама крышка) и следом за ней вторая — вся начинка банки. На скорости изменение в реве мотора сразу незаметилось, только несколько позже, не сразу поняв в чем дело. Ночью в темноте искать на горных перевалах железяки бестолку, поэтому на следующий день прошел всю дорогу через перевал пешком туда и обратно (по разным обочинам), но ничего не нашел. Осталась у меня абсолютно пустая, открытая с задней стороны, голая банка. В общем, на тот момент плюнул: и денег не было на новый глушак, и рев толи Запорожца, толи Т-50 меня прикалывал — так и ездил с ним всю осень, и начало этой весны. В таком виде были свои плюсы: в пробке междурядье само раздвигалось заранее на 5 машин вперед, собаки не пытались меня атаковать, а убегали с выпученными глазами.

Тем не менее, грохот меня не устраивал и я думал, что делать: искал глушак, искал дб-киллер… И вот недавно мне пришла идея найти слесаря и заказать изготовить крышку на глушитель с внутренней трубкой. Идея прельщала своей бюджетностью, особенно, по сравнению с банками по 20К и выше.

Так я прикидывал в своей голове ее исполнение: крышка крепится в стандартные отверстия в банке, по центру в нее вварена трубка с заглушкой с внутренней стороны и рядом отверстий в боках. Этого должно было быть достаточно для приглушения звука (совсем уж тихий я не хотел). Начал искать по сервисам, кто мог бы исполнить мою задумку. Поделился задумкой с другом и, неожиданно, он говорит, что сам может сделать у себя на работе! Друга зовут Сашка (Bogatyy) — человек с золотыми руками и ясным техническим умом. Он обдумал мой вариант и предложил свой, более совершенный — с изменяемым сопротивлением для выхлопных газов и, соответственно, с изменяемым звуком. В итоге получилась вот такая штука.

Идея заключалась в следующем: в задней части заглушка с тремя отверстиями, крепится тремя винтами в банке, перед ней стоит «крыльчатка», перекрывающая отверстия на изменяемую величину.

С обратной стороны, в глубине глушителя, вторая крыльчатка, но в качестве распорки в стенки банки. После два диска с отверстиями — положение дисков относительно друг друга изменяет размер отверстий, меняя сопротивление выхлопным газам и, соответственно, и звук.

UPD спустя месяц. Долго пост лежал в черновиках и никак не мог собраться его дописать. За это время система претерпела тесты и изменения. Результат в плане звука превзошел все мои ожидания и я был в полном восторге от звука! На холостых его практически не слышно, когда подкатывался к светофору на нейтрали, возникало ощущение, что мот заглох! :)) До 5000 оборотов звук тихий и басовитый, мягкий, приятный. Как только раскручиваешь свыше 5К об. — вот тут открывается голос настоящего прямотока: становится громким, но мягким, не режет уши. Удобно перегазовками в междурядье пользоваться: пока катишься, никого не пугаешь и не напрягаешь, перегазнул — тут же раздвигаются. Но на практике система выявила свои слабые стороны, точнее только одну — не выдержала вибраций и стала постепенно расшатываться, вибрировать, дребезжать и ломаться. В итоге, сделав выводы, придумали с Сашкой способ исправить недостатки: длинная ось была заменена на короткий болт, на котором стоит всего один диск на расстоянии 5 см от крышки. Без отверстий вовсе, но чуть меньшего диаметра, так, что между его краем и стенкой банки промежуток в 1 мм. Этого оказалось вполне достаточно, чтобы эффективно приглушить звук и сделать его приятно басовитым, а не звонко визжащим, как обычно у рядников. При этом мы избавились от длинного рычага, лишнего веса конструкции и сняли нагрузку с крепежных винтов. Есть идея все же сделать из сетки стакан между диском и крышкой, чтобы еще немного смягчить звук и больше его приглушить. Думаю, скоро замутим и опробуем. Хотя результат итак меня очень радует — мои уши спокойны, мои соседи спокойны, и в своей компании мне не надо всегда держаться последним во время покатушек А Сашке большущий респект, огромная благодарность за помощь и воплощение!!! Предлагаю ему наладить выпуск таких ДБ-киллеров. Так что рекомендую — обращайтесь к нему!
