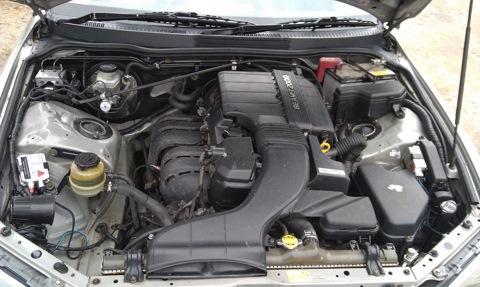

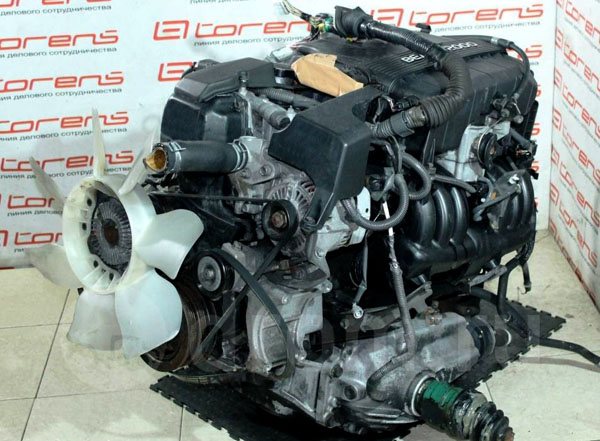

Двигатель 1G FE – это рядный бензиновый шестицилиндровый мотор, который был спроектирован и изготовлен специалистами японского автопроизводителя компании Toyota в 1988 году. Он заменил мотор 1G EU.

Этот мотор сочетает простоту конструкции, надежность и отличные динамические показатели. Двигатели 1G FE устанавливались на десяток различных моделей Toyota. В 2007 году данная модификация силового агрегата была снята с производства.

Одно название – 2 мотора

Toyota 1G-FE

С 1988 по 2008 на заднеприводные модели Тойота класса «Е» устанавливались двигатели 1G-FE. Под одним названием существовало два типа мотором: тип’90 и тип’98. Мотор 1Г-ФЕ тип’90 отличался от тип’98 слабым датчиком давления масла, а также приводом маслонасоса, ремнем ГРМ. При этом в случае загустения масла и при холодном пуске имелась большая вероятность перескока ремня газораспределительного механизма.

Блок цилиндров двигателя Toyota 1G-FE

В 1998 году мотор подвергся кардинальным изменениям. Основные преобразования коснулись механической части мотора, его конструкции. Оставляя внешнюю оболочку практически неизменной, Тойота обновила блок цилиндров и цилиндро-поршневую группу, добавила гидронатяжитель ремня. Движок также претерпел изменения, в частности, увеличение мощности (из-за повышения степени сжатия), добавление VVT и получение бестрамблерного зажигания.

Поршень, цилиндр, кольца и палец для Toyota 1G-FE

Особенности

Двигатель 1G имеет рабочий объем два литра и развивает мощность в 135 лошадиных сил. Этот мотор благодаря использованию усиленной ГБЦ и шатунной группе из сверхпрочного сплава зарекомендовал себя как достаточно надежный и долговечный мотор.

Без капитального ремонта двигатели 1G при условии их правильного обслуживания могут пробежать порядка 500 тысяч километров. Не редкость автомобили с 1G FE, пробег которых превышает миллион километров, что свидетельствует о великолепной надежности этого силового агрегата.

Одной из особенностей этого двигателя является наличие ременного привода газораспределительной системы. Однако какого-либо снижения надежности силового агрегата не отмечается. Обрывы ремня ГРМ представляют большую редкость, тогда как преимущества подобного решения очевидны.

Ременной зубчатый привод позволил существенно удешевить производство мотора, упрощается обслуживание мотора, а сам силовой агрегат отличается компактными размерами. Использование специальной интерферентной системы ременного привода позволяет исключить удар поршней о клапаны при обрыве ремня. Тем самым даже при подобной серьезной поломке автовладелец будет избавлен от необходимости дорогостоящего капитального ремонта.

Газораспределительная схема мотора выполнена по DOHC технологии, он имеет четыре клапана на цилиндр. Подобное позволяет оптимизировать работу силового агрегата и максимально эффективно использовать его динамический потенциал.

Этот мотор отличается ровной работой в широком диапазоне оборотов. Несмотря на тот факт, что свои пиковые показатели мощности двигатель показывает при 4400 тысяч оборотов в минуту, уже на 1500 оборотов мотор выдает более 80 процентов своей мощности.

Блок цилиндров отлит из чугуна, что позволяет обеспечить максимальную прочность и термическую стойкость двигателя. Необходимо сказать, что при литье блока цилиндров и ГБЦ использовалась специальная технология усиления сплава, что позволило уменьшить толщину стенок цилиндров без потери надежности и долговечности двигателя. Это позволило снизить массу шестицилиндрового мотора, а благодаря своим небольшим размерам он может уместиться даже в небольшом по размеру подкапотном пространстве. Вес силового агрегата составляет 180 килограмм, что рекордно мало для шестицилиндровых двигателей.

Характеристики двигателей 1G-FE

Технические характеристики 1Г-ФЕ, двухлитрового двигателя для автомобилей Тойота:

• рядный тип мотора;
• шесть цилиндров;
• двадцать четыре клапана;
• точный объем 1988 см3 ;
• диаметр цилиндра 75 мм;
• ход поршня – 75 мм;
• инжекторная система питания;
• мощность двигателя от 105 до 210 (в турбированных версиях) л.с.;
• крутящий момент – 140 — 245 Н/м;
• степень сжатия – от 8 до 10;
• топливо – АИ-92;
• экологический класс – ЕВРО 2;
• рабочая температура составляет 95 градусов;
• привод ГРМ — ремень;
• примерный ресурс — 300 + тыс. км.

ГБЦ с распредвалами двигателя Toyota 1G-FE

Характеристики двигателя 1G-FE BEAMS 1998 года. Перемены коснулись, в основном, мощности силового агрегата, она выросла на 20 л.с., крутящий момент поднялся до 200 Нм и степень сжатия возросла до 10. Потребляемое топливо сменилось на АИ-95, а сам мотор теперь стал отвечать экологическим требованиям ЕВРО 3.

Расход топлива

Расход топлива для 1G-FE в смешанном цикле составляет 8.3 литра, по трассе – 7.0, по городу – 11.5.

Модификации

На основе блока выпускался ряд модификаций, отличавшихся мощностью и деталями конструкции:

1. Ранняя версия 1G EU, выпускавшаяся до 1988 г., применялась на седанах модели Crown в кузове S110. Базовый вариант имел степень сжатия 8,8 и развивал мощность 125 л.с. при 5400 об/мин. В 1983 г. появился форсированный вариант, имевший мощность 130 л.с. На такой модификации использовалась доработанная головка блока и поршневая группа со степенью сжатия 9,2. В 1986 г. появился вариант, дефорсированный до 105 л.с.
2. Путем установки 24-клапанной головки разработчики создали модель 1G GEU. Конструкция детали создана в сотрудничестве с компанией Yamaha, впускной коллектор оснащен заслонками для регулировки геометрии каналов. Ранняя версия, выпускавшаяся в 1983-86 гг., развивала 160 л.с. Впоследствии агрегат дефорсировали до 140 л.с. Двигатели устанавливались на седаны Chaser, Mark 2, Cresta и ряд других машин.
3. В 1986-88 гг. выпускался вариант предыдущего двигателя, оснащенный 2 турбокомпрессорами GT12. Мотор получил обозначение 1G GTEU, оснащался поршневой группой со сниженной до 8,5 степенью сжатия. При избыточном давлении наддува 0,5 бар агрегат развивал мощность 185 л.с.
4. Одновременно с GTEU была представлена линейка моторов GZEU/GZE, отличавшаяся применением механических компрессоров модели SC14. В зависимости от времени производства мощность составляет 160-170 л.с. при степени сжатия 8 и избыточном давлении наддува до 0,5 бар.
5. В 1988 г. появился 150-сильный атмосферный вариант 1G GE, отличавшийся применением датчика абсолютного давления воздуха. Одновременно разработали 1G GTE, оснащенный турбокомпрессором с давлением наддува до 0,75 бар. Двигатель развивает до 210 л.с. при 6200 об/мин.
6. Модификация 1G FE создана для базовой комплектации машин Mark 2 X90, Crown S140 и ряда других седанов. На моторе применена оригинальная 24-клапанная головка, мощность составляет 135 л.с. В 1996 г. мотор модернизировали, подняв отдачу до 140 л.с.
7. В 1998 году была проведена крупная модернизация агрегата FE, которая привела к созданию последней серийной модификации FE Beams. На моторе ввели фазовращатель для распределительного вала выпускных клапанов, электронный дроссельный узел и улучшенный впускной коллектор с изменяемой длиной каналов. На двигателях используется поршневая группа, обеспечивающая степень сжатия 10. Мотор продержался на конвейере до 2005 г.

Недостатки и слабые места

Существенной проблемой 1Г является большой расход масла. Нередко масло протекает, и помочь может только замена датчика давления. Масляное давление в двигателе 1G-FE также требует внимания.

Датчик давления масла Toyota 1G-FE

Слабые места – клапаны холостого хода и ДПДЗ. При неправильной установке, они провоцируют «плавание» оборотов 1G-FE.

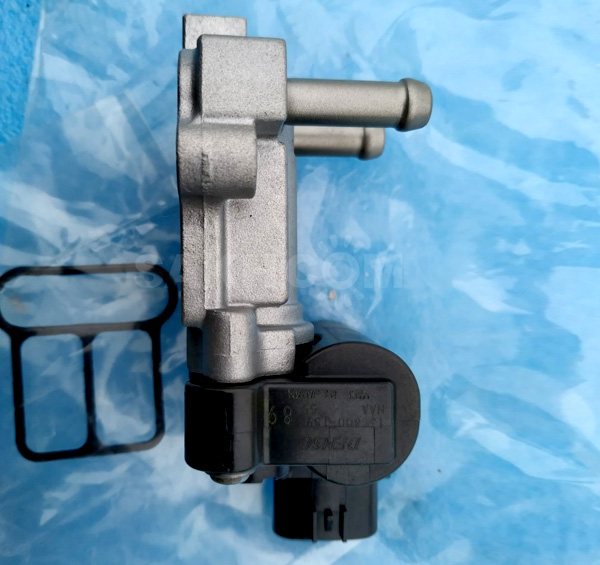

Клапан холостого хода Toyota 1G-FE

Главный минус турбомодификаций данного двигателя – короткий срок службы. Турбокомпрессоры часто нуждаются в замене, менее надежны, но требуют высококачественное масло.

Проблемы не влияют на общую производительность, он обладает большим моторесурсом и рассчитан на долгое время работы.

Применение

Первые двигатели предназначались для установки на автомобили с задним приводом, преследовалась цель укомплектовать машины, попадающие в класс «Е», «Е+». После удачной эксплуатации, решено усовершенствовать агрегат для применения на других автомобилях. Всего выделено семь поколений двигателя, перечень применения приведён в таблице ниже.

На какие машины ставился двигатель:

Тойота:

• Crown
• Mark 2
• Supra
• Altezza
• Chaser
• Cresta
• Soarer

Lexus:

• IS 200

Автомобиль Lexus IS 200 2005 года:

Тюнинг

Самый разумный и недорогой способ улучшить 1G-FE – это заменить его на 1JZ. Второй рабочий вариант – приобрести 1G-GTE.

Двигатель 1JZ-GTE

Для тюнинга потребуется буст контроллер, фронтальный интеркулер, блоу-офф, насос Walbro 255, полный выхлоп.

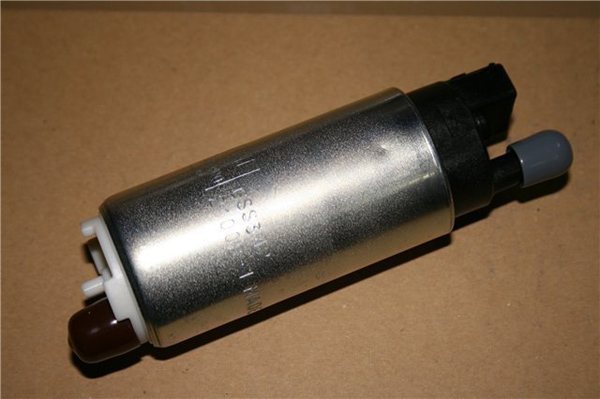

Топливный насос Walbro 255

Ремонтопригодность – доступен ли капитальный ремонт?

Да, капитально отремонтировать 1G-GZE можно. Но для этого вам потребуется менять кольца, искать достаточно редкую прокладку ГБЦ, часто менять ряд датчиков, которые также сложно достать. В капитальном ремонте большой вопрос вызывает группа поршневой. Подобрать замену стандартным поршням непросто, можно разве что увеличить объем и обратиться к б/у запчастям от других контрактных аппаратов.

Проще купить контрактный GZE за 50-60 тысяч рублей в хорошем состоянии. Но проверять при покупке придется очень тщательно вплоть до разборки. Очень часто на довольно свежих предложениях с небольшим пробегом скачут обороты, необходима сложная регулировка ДПДЗ, а также датчика положения коленвала при установке на другое авто. Устанавливать и настраивать двигатель лучше у специалистов.

На какие автомобили устанавливались

Двигатель 1G-FE ставился на автомобили марки Toyota и Lexus. Подобный двигатель использовался в модельном ряде:

Altezza XE10; Cresta X100; Crown S150 (слева направо)

• Альтеза — Altezza XE10;
• Креста — Cresta — X80-X100;
• Краун- Crown S130-S150, S170;
• Марк 2 — Mark II X80—X110;
• Марк 2 Блит — Mark II Blit X110;
• Веросса — Verossa X110.

Mark II X110; Mark II Blit X110; Verossa X110 (слева направо)

Первое поколение

В течении восьми лет, конструкция его была неизменна. Однако выпуск, в 1996 году рестайлинг новых версий автомобилей, вынудил японскую компанию провести модернизацию кузовных элементов, а также двигателя, для получения более высоких мощностных параметров. По результатом этой модернизации мощность, а также вращающий момент выросли на 5 лошадиных сил и об/мин соответственно. Конструктивные изменения были не существенные.

Обслуживание

Замена моторного масла выполняется при пробеге 10 тыс. км. Учитывая возраст и состояние двигателей, интервал рекомендуется сократить в 2 раза. Используется жидкость на синтетической основе, объем заправки составляет 3,9 л. Одновременно необходимо менять фильтр.

Ремень привода распределительных валов меняется через каждые 100 тыс. км пробега. Проверка зазоров и регулировка клапанного механизма производятся через 20 тыс. км. Охлаждающая жидкость имеет срок службы 2 года (или 40 тыс. км). При замене антифриза рекомендуется произвести осмотр шлангов системы охлаждения и очистить соты радиатора.

Свечи зажигания необходимо менять через 20 тыс. км пробега. Установленный в выхлопной системе кислородный датчик выходит из строя через 100 тыс. км.
