Проверка и регулировка зазоров клапанов на Нива 2121
В процессе работы двигателя происходит естественный износ его трущихся, соприкасающихся частей, в том числе клапанов, рокеров, распредвала. Зазор в приводе “кулачок распредвала-рокер-клапан” увеличивается, появляется стук, цоканье. Называют его “стук клапанов”.
Он хорошо различим на фоне остальных шумов, слышен с равномерными интервалами, частота его меньше частоты любого другого стука в двигателе. Иногда этот стук клапанов пропадает полностью после прогрева двигателя. При наличии этого цоканья пора подумать о регулировке теплового зазора (далее регулировке клапанов) между рокером и кулачком распредвала. Регулировку клапанов лучше приурочить к замене масла в двигателе.
Почему? Пыль, грязь, песок, который случайно попадёт в двигатель при регулировке, будут удалены вместе со старым маслом и масляным фильтром.
Тепловые зазоры проверяют и регулируют на холодном двигателе. Для впускных клапанов (2, 3, 6, 7) зазор устанавливаем 0,15 мм, а для выпускных (1, 4, 5,
– 0,2 мм.
– 0,2 мм.Наизусть запоминать какие впускные, а какие выпускные клапаны совсем не обязательно, достаточно взглянуть на впускной и выпускной коллекторы. Напротив труб впускного коллектора будут расположены впускные клапаны, а напротив труб выпускного коллектора – выпускные.
Зазор постарайтесь выставить с максимальной точностью. При большом зазоре происходит сильный износ рокера, кулачка распредвала и торца клапана, а при маленьком – прогорают тарелки клапанов.
Перед регулировкой клапанов необходимо сначала проверить крепление корпуса подшипников распредвала, совмещение меток на шкиве коленвала и звёздочке распредвала, натянуть цепь.
Регулировать можно двумя способами, щупами или с помощью специального приспособления с микрометром. Регулировка щупами долгая и неточная операция. Не учитываются неровные поверхности между рокером и кулачком распредвала, соответственно зазор будет плюс-минус километр. Поэтому предпочтение лучше отдать планке с микрометром. Легко, точно и быстро в течение 18-22 минут можно отрегулировать все восемь клапанов. Ошибиться в порядке регулировки невозможно, т. к. на планке обозначен номер клапана и на какой угол нужно повернуть коленвал для его регулировки. С процедурой легко справиться даже новичок.
- Признаки неисправности клапанов на Нива 2121
- Какие должны быть зазоры между клапанами на Ниве 2121
- Видео: ВАЗ 2121 НИВА Регулировка клапанов
- Как отрегулировать зазоры клапанов на Нива 2121 своими руками – пошаговая инструкция
- Распространенные ошибки при регулировки клапанов на Ниве 2121
- Видео: Как своими руками отрегулировать клапана на Нива 2121

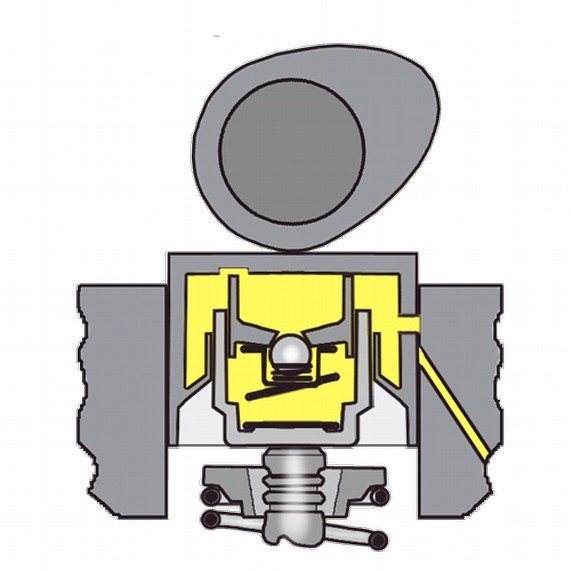

Как проверить и разрядить гидрокомпенсатор
Для того чтобы гидрокомпенсаторы не создавали проблем, необходимо следовать простым правилам:
- Двигатель должен быть максимально чистым. Мы имеем в виду не блестящую крышку фильтра, а чистое масло, чистые фильтры, своевременная их замена и применение только сертифицированного, дорогого, качественного масла.
- Промывать двигатель после замены масла, но не быстродействующими ракетными присадками. Это только будет способствовать закоксовыванию технологических зазоров в гидрокомпенсаторах.
- При появлении стуков в компенсаторах, необходимо знать, как разрядить гидрокомпенсатор. То есть, стравить воздух, удалить воздушную пробку, которая может образоваться при установке. Это можно сделать при помощи простой струбцины — перед установкой нужно заполнить компенсатор маслом и струбциной сжать его до полного выхода воздуха.
- После установки компенсаторов необходимо провернуть 4-5 раз коленвал двигателя перед запуском, после чего выждать 15-20 минут. Только тогда плунжеры смогут автоматически занять рабочее положение.
- Гидрокомпенсаторы подлежат замене после 120-180 тысяч пробега и меняются только комплектом.
Самой распространенной причиной стука в гидрокомпенсаторах есть завоздушивание. Воздух может проникнуть в плунжер либо по причине чрезмерного износа, либо после длительного простоя автомобиля. В этом случае необходимо дать поработать прогретому двигателю без нагрузки в режиме средних стабильных оборотов минуты три-четыре, после на переменных в районе 3-3,5 тысяч оборотов, а после этого около минуты мотор должен отработать на холостых.
Это все, что нужно знать для того, чтобы гидрокомпенсаторы служили долго и без проблем выполняли свои функции. Тихой работы вашему двигателю и удачи всем в дороге!
Зачем нужно проводить регулировку?
Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.
Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.
Важно знать, что процедура выполняется на полностью холодном двигателе. Примерная температура не должна превышать +25 градусов Цельсия. Для работы понадобятся рожковые ключи №17 и №13, щуп диаметром 0,15 мм. Щупы выбирать следует новые или не износившиеся. Иначе зазоры будут по факту меньше, чем нужно. Последовательность настройки:
- Выкрутить свечи зажигания и отключить аккумулятор.

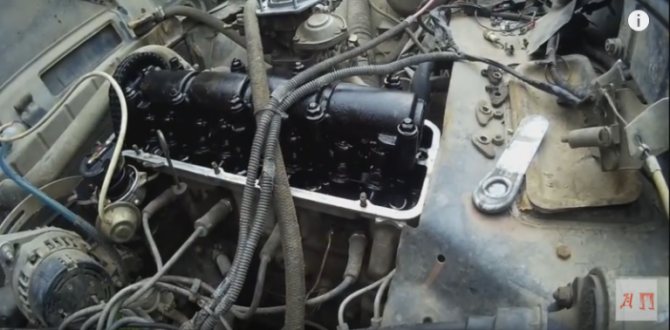

- Снять с двигателя клапанную крышку.
- Выставить распределительный и коленвал по меткам в мертвую точку 4-го цилиндра. (Вращать следует ключом за храповик или руками).

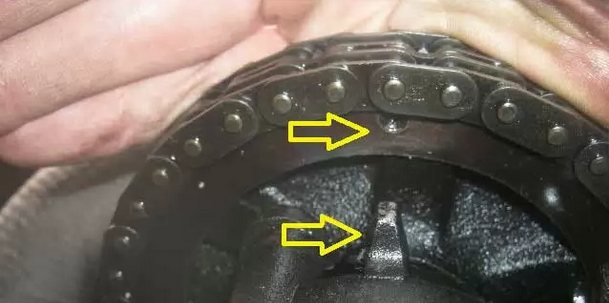

- Выставить распредвал так, чтобы метка звездочки совпала с выступом на корпусе.

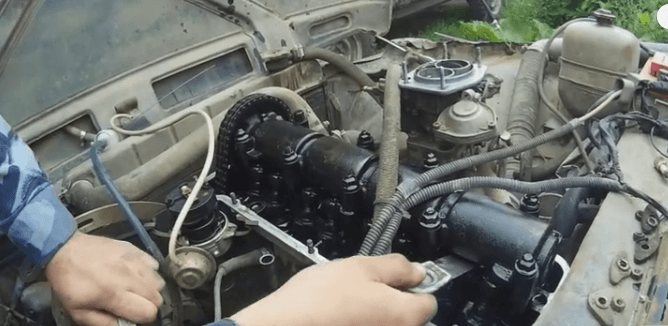

- Далее регулируют 6 и 8 клапан (счет – слева направо). Щуп 0,15 мм следует вставить между рокером и кулачком распредвала. Он должен входит с небольшим усилием.
- При несоответствии зазора ослабляют контргайку и ключом №13 регулируют зазор (при фиксации контргайки выставленное расстояние может уменьшиться, поэтому щупом контролируют его повторно).
- Далее прокрутить коленвал на 180 градусов и отрегулировать зазоры в клапанах 1 и 3. Принцип настройки тот же.
- Проворот коленвала на 540 градусов и регулировка 2 и 5 клапанов.
Для удобства контроля проворота коленвала на нем рекомендуют ставить метку. Также можно обороты отмечать по бегунку трамблера. В этом случае каждая пара клапанов регулируется через каждый поворот на 90 градусов. В современных автосервисах используют вместо щупа специальный индикатор.
Подготовка
Двигатель должен быть холодным: оптимальная температура для выполнения работ +20С. Для проведения регулировки снимите корпус воздушного фильтра и открутите гайки крепления клапанной крышки. Следующая задача – перемещение поршня четвертого цилиндра в положение верхней мертвой точки (ВМТ). Чтобы этого добиться потребуется специальный ключ, с помощью которого необходимо вращать коленвал за храповик. Свечи зажигания при этом должны быть выкручены (тогда проворачивать двигатель будет легче). Совместите риску на шкиве коленвала с центральной выпуклой меткой на крышке блока цилиндров. На шестеренке ГРМ точка так же должна совпасть с приливом.
Пошаговая инструкция по регулировке клапанов карбюраторной Нива 2121 своими руками
После истечения определенного срока, для каждого автомобиля необходимо проводить регулировку клапанов. В этом материале мы подробно разберем, как выполняется эта процедура, какие инструменты для этого нужны и на что следует обратить внимание при выполнении регулировки клапанов Нива. Эта инструкция актуальная для следующих моделей Нива: 21213, 21214, 2121 с карбюраторным двигателем.
ВАЖНО! За работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании и простом ремонте.
Зачем нужно проводить регулировку?
Регулировка клапанов Нива требуется для того, чтобы силовая установка работала в нормальном режиме. Наша задача – сохранить зазор между клапанами, установленный заводом изготовителем. Если расстояние между деталями превышает допустимую норму, водитель слышит неприятные шумы, издаваемые двигателем автомобиля. В случае, когда клапаны слишком зажаты, силовая установка не может выдавать максимальную мощность, страдает динамика и повышается расход горючего. Узнать, как часто нужно проводить эту процедуру, вы сможете в руководстве по эксплуатации автомобиля, также там указан порядок действий.
Как показывает опыт владельцев отечественных моделей этой марки, правильной регулировки клапанов хватает на 20 тысяч километров пробега. Определить, что зазорам нужна наладка, довольно просто: появляется скрежет, цокот и другие шумы, которые становятся особенно громкими на средних и низких оборотах.
Полезное видео
Посмотрите визуально порядок регулировки клапанов на моделях ВАЗ 21213, 21214, 2121 в видео ниже:
Интересное видео о проблемах пусковых зазоров нива 21214:
Как видите, регулировка клапанов выполняется достаточно просто, поэтому нет смысла обращаться за этой процедурой в сервисный центр, где цена за данные работы составляет от 500 до 1000 рублей. Для повышения точности измерения зазоров мы рекомендуем пользоваться не щупами, а
индикаторной рейкой.
Зачем нужно проводить регулировку
Силовой агрегат нуждается в подстройке примерно один раз на двадцать тысяч километров. Если этого не делать, то зазор в клапанном механизме может стать слишком маленьким или слишком большим. Это приведет к неприятным последствиям.
- Чрезмерно большой зазор приводит к неполному открытию клапанов. Это становится причиной плохой наполняемости камеры сгорания, нарушает работу системы газораспределения и, как следствие, приводит к сильному снижению мощности двигателя. Это верно как для карбюраторного, так и для инжекторного силового агрегата.
- Кроме того, увеличение зазора приводит к характерному стуку («клапаны стучат»), который опытные водители определяют, даже находясь в салоне машины Нива 2121. Этот звук помогает вовремя диагностировать неполадку и принять меры по ее устранению.
- Уменьшенный зазор характерен для выпускных клапанов. Вследствие износа седла происходит сближение деталей. Воздействие кулачка на клапан происходит раньше, он дольше остается открытым. Это нарушает работу газораспределительной системы и силового агрегата в целом.
- Другая проблема маленького зазора появляется из-за уменьшения времени контакта с седлом – ухудшается теплообмен. Клапан перегревается, что, в итоге, становится причиной его прогорания.
Стук означает также, что клапаны подвергаются повышенным ударным нагрузкам, что быстро снижает их ресурс и может привести не только к поломке самих деталей, но и к выходу из строя двигателя. Поэтому меры по ремонту следует принимать незамедлительно, как только появился подозрительный шум. Зазор в клапанном механизме можно и нужно привести в соответствие с нормами эксплуатации ВАЗ 2121 Нива.
Заключительная проверка зазоров
Запомните, что для впускных клапанов используется щуп на 0,15 мм, а для выпускных – на 0,20 мм. Помещаем инструмент между кулачком распредвала и рычагом. Если вам нужно прикладывать усилие, чтобы перемещать щуп между деталями, значит зазоры выставлены правильно.
Полезный совет! Не во всех моделях Нива коленчатый вал разбит на градусы. В этом случае его необходимо разделить меткой, чтобы не сбиваться со счета и соблюдать порядок. Проведите по центру черту и разделите шкив на четыре части. Еще один вариант – это счет по оборотам бегунка трамблера. Перемещение бегунка зажигания на 90 градусов равняется повороту коленчатого вала на 180 градусов.
Повторную регулировку следует проводить в том случае, если инструмент перемещается чересчур свободно или вообще не входит в отверстие. При затягивании контргайки зазор немного сбивается, поэтому в идеале следует провести наладку два раза, соблюдая порядок, указанный в таблице.
Какой карбюратор стоит на Ниве изначально?
Автомобиль нива комплектуются карбюраторами от классики «Озон», который представляет собой не самый лучший двухкамерный агрегат с экономайзером холостого хода. Экономайзер представляет собой автономную систему с электромагнитным клапаном, который автоматически входит в работу с включением зажигания. При наборе оборотов свыше
1000, он отключается, а поддержание работы двигателя обеспечивается при помощи воздушной заслонки.
Обновленная модель получила французскую конструкцию Solex. Мотор объемом 1,7 литра потребовал увеличения количества топливовоздушной смеси, в связи с чем, «Озон» более не применялся.
Для уменьшения стоимости проекта, было принято использовать детали и узлы используемые на других моторах, которые на момент 1994 года находились в серийном выпуске.
Так блок цилиндров был взят от 03 модели Жигулей. Высота 03 блока 214,58 миллиметров. Расстояние между центрами цилиндров 95 миллиметров. Цилиндры имеют пять классов, обозначающиеся латинскими символами. Соответствующая маркировка находиться внизу каждого цилиндра.
Для нового мотора разработали новую поршневую группу. Поршень 213 модели имеет уникальную конструкцию. На дне находится овальная лунка, специфической формы. Размер диаметра поршней, имеет пять классов. Отверстие для поршневого пальца имеет диаметр 22 мм. Длинна пальца 67 мм. Конструкция установки пальца, плавающая. Палец свободно перемещается в головке шатуна и бобышках поршня. От осевого смещения пальца, предохраняют стопорные кольца. Маркировка поршня по диаметру отверстия и диаметру поршня, наноситься на дно поршня. Поршень имеет вес 0.347 кг.
Шатун 213 модели новой конструкции. Он имеет длину 136 мм. Отверстие для шатунной шейки равно 47.8 мм. Диаметр отверстия для пальца поршневого 22 мм. Для крышки шатуна, сконструированные новые, одноразовые болты. Повторное использование болтов запрещено.
За основу коленчатого вала, взят коленвала от ВАЗ 2103, кривошипный механизм имеет радиус 40 мм. Для лучшей динамики и предотвращения вибрации, коленвал оборудован дополнительными противовесами. Для улучшенной смазки, в шатунных шейках просверлены масляные магистрали, а размер их диаметров увеличили на 0.02 миллиметра.
Головка БЦ взята от 011 модели Жигулей. Камеры сгорания претерпели изменения, их увеличили до 30 куб., см., каждую.
Привод ГРМ цепной, выполнен двухрядной, роликовой цепью, взятой от 03 модели.
Для нового мотора спроектировали новый распредвал 21213-1006010. На нём изменили форму кулачков, это нужно было сделать, чтобы увеличить ход впускного клапана. Клапанный механизм и клапаны позаимствованы у ВАЗ 2101.
На ВАЗ 21213 используется система зажигания бесконтактная с коммутатором, катушкой и распределителем зажигания.
Усовершенствованная система смазки, имеет наличие пробок, для накопления и последующего удаления грязи.
Схема системы охлаждения
Схема и принцип работы
Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.
При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.
Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава {качества} смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.
В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.
Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.
Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.
Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.
