В процессе развития двигателя внутреннего сгорания появилась впускная система. Система впуска современного двигателя необходима для подвода воздуха к цилиндрам и образования там рабочей смеси.

Впускная система состоит из: воздухозаборника, воздушного фильтра, дроссельной заслонки, впускного коллектора. Ещё в системе присутствуют: соединительные патрубки и на некоторых двигателях — впускные заслонки.

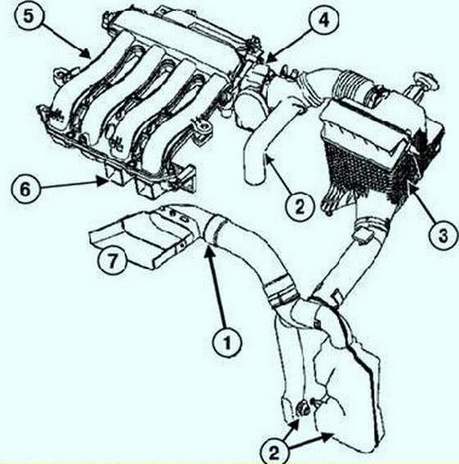

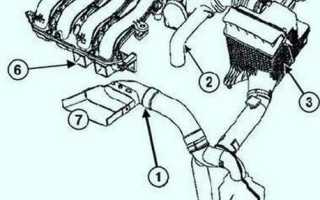

Устройство впускной системы на примере двигателя К4М: 1 — воздухозаборный патрубок; 2 — глушители шума впуска; 3 — корпус воздушного фильтра; 4 — блок дроссельной заслонки; 5 — впускной коллектор; 6 — подкладка корпусов форсунок; 7 — забор воздуха.

Воздухозаборник — нужен для забора воздуха и подачи его к двигателю. Процесс забора происходит благодаря давлению, которое создается потоком встречного воздуха или благодаря разрежению, которое создается движением поршней в цилиндрах.

Воздушный фильтр выполняет роль очистителя поступающего воздуха от всяческих частиц. Сам элемент фильтра изготовляется из спецбумаги и имеет определенный срок службы. Воздушные фильтры могут иметь разную конструкцию — бывают цилиндрические, панельные, бескаркасные.

Дроссельная заслонка увеличивает или уменьшает подачу воздуха, в зависимости от величины поступающего топлива. Приводится в действие педалью газа, а на современных моторах работает с помощью электродвигателя.

Впускные заслонки имеют место быть на движках с непосредственным впрыском топлива. Они крепятся на одном валу, который приводится в движение электрическим или вакуумным приводом.

Впускной коллектор выполняет роль распределителя воздуха по цилиндрам двигателя.

Как работает система впуска

Система работает по причине разного давления между атмосферным и давлением в цилиндрах двигателя, которое возникает на такте впуска. Объем цилиндра и поступающего воздуха пропорционален. Дроссельная заслонка регулирует величину воздуха, необходимую для конкретного режима работы мотора.

Как работает система впуска: A — поток воздуха; B — поток отработавших газов; 1 — дроссельная заслонка (только на бензиновых двигателях); 2 — клапан рециркуляции отработавших газов; 3 — поступающие по системе рециркуляции отработавшие газы; 4 — воздух или топливо-воздушная смесь; 5 — впускной клапан.

Рекомендуем: Почему автомобиль периодически глохнет при движении?

На двигателях, где установлены впускные заслонки, может быть несколько видов смесеобразования — это послойное, стехиометрическое гомогенное и бедное гомогенное.

Смесеобразование послойное — дроссельная заслонка в основном полностью открыта, а заслонки впускные закрыты. Рабочая смесь на этом режиме бедная, она применяется при работе двигателя на средних и малых оборотах и при нагрузках.

Стехиометрическое гомогенное смесеобразование — заслонки впускные открыты, а дроссельная заслонка открыта от требуемого крутящего момента. Это смесеобразование применяется при больших нагрузках и высоких оборотах двигателя.

Смесеобразование бедное гомогенное — заслонки впускные закрыты, дроссельная заслонка открыта, а режим работы двигателя, так называемый промежуточный.

(1 раз, оценка: 5,00 из 5)

Загрузка…

Устройство и принцип работы дроссельной заслонки

Рубрика: Впускная система 557

Дроссельная заслонка — это одна из важнейших частей системы впуска двигателя внутреннего сгорания. В автомобиле она расположена между впускным коллектором и воздушным фильтром. В дизельных двигателях дроссель не…

Читать полностью

Устройство и принцип работы турбокомпрессора

Рубрика: Впускная система 1 756

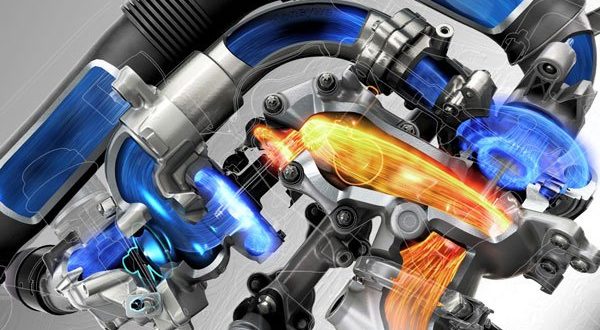

Турбокомпрессор (турбина) — механизм, применяемый в автомобилях для принудительного нагнетания воздуха в цилиндры двигателя внутреннего сгорания. При этом привод турбины осуществляется исключительно за счет действия отработавших газов (выхлопа)….

Читать полностью

Описание и принцип работы турбонаддува двигателя

Рубрика: Впускная система 1 104

Среди всех возможных вариантов наддува двигателя внутреннего сгорания наибольшее распространение получил турбонаддув, в котором воздух подается в цилиндры при помощи специального устройства — турбокомпрессора (турбины). Вращение турбины осуществляют…

Основной проблемой использования турбонаддува является инерционность системы или возникновение так называемой «турбоямы» (временная задержка между увеличением оборотов двигателя и фактическим увеличением мощности). Для ее устранения была разработана схема…

Механический наддув является одним из способов повысить мощность двигателя. Главным элементом такой системы является механический нагнетатель (Supercharger или compressor). Он представляет собой компрессор, приводимый в действие за счет…

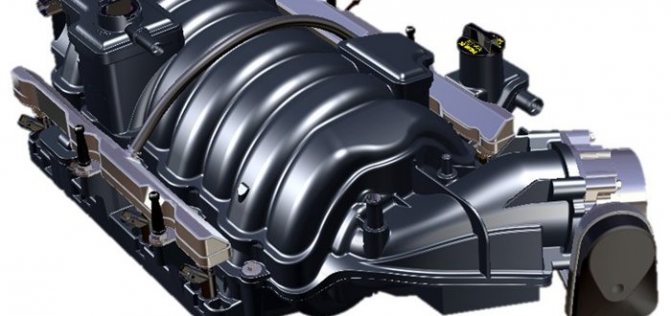

Для оптимальной работы впускной коллектор автомобиля должен иметь определенные геометрические параметры, подобранные под заданную частоту вращения коленчатого вала. По этой причине классическая конструкция обеспечивает корректное наполнение цилиндров лишь…

Для обеспечения оптимального процесса сгорания топлива и соблюдения заданных экологических стандартов требуется максимально точно определять массовый расход воздуха, подаваемого в цилиндры двигателя, в зависимости от режимов его работы…

Рекомендуем: Устраняем течь масла из под клапанной крышки

Конструкция впускной системы двигателя

Простейшая система впуска инжекторного двигателя состоит из следующих деталей:

• резонатор (воздухозаборник),
• корпус воздушного фильтра с фильтром,
• резиновая гофра от корпуса фильтра до дроссельной заслонки,
• ДМРВ или датчик абсолютного давления и датчик температуры воздуха,
• дроссельная заслонка с регулятором холостого хода (РХХ) и датчик положения дроссельной заслонки (ДПДЗ),
• впускной коллектор (ресивер).

Воздушная система охлаждения

Моторами воздушного охлаждения оснащались транспортные средства в 50-70 годах прошлого века. Типичными представителями таких автомобилей являются «Запорожец» или FIAT 500. Сейчас моторы с воздушным охлаждением в автомобилестроении практически не встречаются.

Конструкция и принцип действия

Конструктивно система принудительного воздушного охлаждения монтируется в подкапотном пространстве транспортного средства и состоит из:

• отсасывающего или нагнетающего вентилятора;
• направляющих ребер рубашки охлаждения двигателя;
• органов управления (дроссельные заслонки, управляющие подачей воздуха или муфта, регулирующая частоту вращения вентилятора в автоматическом режиме);
• температурного датчика, установленного в силовом агрегате;
• контрольного прибора, выведенного на приборную панель в салоне автомобиля.

Охлаждение мотора осуществляется встречным холодным воздухом. Для усиления его потока чаще всего используют вентилятор нагнетающего типа. Он усиливает поток холодного плотного воздуха и обеспечивает его подачу в больших количествах при малых энергетических затратах.

Отсасывающий вентилятор требует больших затрат мощности, однако обеспечивает более равномерный отвод тепла от деталей силового агрегата.

Достоинства и недостатки

Моторы с принудительным воздушным охлаждением отличаются:

• простотой конструкции;
• низкими требованиями к изменению температуры окружающей среды;
• небольшим весом;
• несложным техническим обслуживанием.

К недостаткам системы воздушного охлаждения относят:

• большую потерю мощности мотора, которая расходуется на обеспечение работы вентилятора;
• высокий уровень шума во время работы вентилятора;
• недостаточное охлаждение отдельных элементов двигателя из-за неравномерного обдува;
• невозможность использования излишков тепла для обогрева салона.

Такая доработка АВТО повысит мощность и снизит расход топлива!!

Обзор элементов системы впуска двигателя

Резонатор

Представляет собой пластиковый воздухозаборник, который, как правило, установлен под фарами возле радиаторов. Патрубок устанавливается по ходу движения автомобиля, чтобы захватывался поток воздуха.

Конструкция воздухозаборника осуществлена таким образом, чтобы избежать попадания воды в цилиндры.

Корпус воздушного фильтра

Пластиковый короб, в котором устанавливается фильтр. Корпус максимально герметичен, обычно имеет отстойник для мусора.

Фильтр расположен во всей площади корпуса, в составе которого целлюлозная бумага с прорезиненными краями. Рассчитан фильтр таким образом, чтобы обеспечить необходимое сопротивление.

Дроссельный патрубок

Обычно представляет собой гофрированный патрубок. В гофре имеется отдельный патрубок, через который во впускной коллектор попадают картерные газы. К патрубку присоединяется ДМРВ, крепится хомутами с двух сторон во избежание подсоса неучтенного воздуха.

ДМРВ

Датчик имеет в своей основе платиновую проволоку и никелевую сетку в качестве чувствительного элемента. Работа датчика заключается в подсчете впускаемого воздуха, а полученная информация уже передается на электронный блок управления.

Получив данные от датчика массового расхода воздуха, блок управления уже знает, в каком количестве подать топливо.

Дроссельная заслонка

Дроссельная заслонка нужна для дозирования впускаемого воздуха, непосредственно влияющее на количество впрыскиваемого топлива.

За положением открытия заслонки отвечает электронный потенциометр ДПДЗ (датчик положения дроссельной заслонки). В зависимости от открытия заслонки корректируется количество подачи топлива.

Устанавливаемый либо на дросселе, либо на коллекторе, регулятор холостого хода (РХХ), отвечает за поток воздуха в обход закрытого дросселя в режиме холостого хода.

Впускной коллектор

Впускной коллектор равномерно распределяет воздух по цилиндрам, создавая необходимую геометрию потока, а также играет роль в смесеобразовании.

Может быть пластиковым или железным. У современных двигателей ресивер с изменяемой геометрией потока воздуха, а за геометрию отвечают двигающиеся шторки.

Подача воздуха в двигатель: устройство и схема работы

Принцип работы бензинового или дизельного двигателя внутреннего сгорания основан на преобразовании высвобождающейся в результате сжигания топлива энергии в полезную механическую работу. При этом в цилиндрах ДВС горит не только солярка, газ или бензин, а так называемая топливно-воздушная смесь.

За его забор и дальнейшую подачу в нужном количестве непосредственно в цилиндры мотора отвечает целый ряд отдельных элементов, которые входят в общую впускную систему двигателя. Далее мы поговорим о том, как реализована подача воздуха в двигатель, а также какое устройство и особенности имеет система подачи воздуха в двигатель на бензиновых и дизельных моторах.

Доступные методы увеличения подачи воздуха

От количества попадающего воздуха зависит мощность двигателя. Установка турбины – метод радикальный, однако существуют более простые и дешевые способы:

Установка воздушного фильтра нулевого сопротивления

К данному способу относятся скептически, но эффективность ФНС доказана. Оправдана установка подобного фильтра только в случае комплексного тюнинга, но и без того прибавляет скромных 1-3% мощности за счет снижения сопротивления, а значит, увеличения объема воздуха в камере сгорания.

Холодный впуск

Существуют готовые комплекты холодного впуска. Не на всех автомобилях воздухозаборник способен забирать холодный воздух, температура подкапотного пространства не позволяет.

Конструкция холодного впуска дает возможность попадать в коллектор холодному воздуху, а значит в цилиндры попадает больше воздуха – горение смеси будет более эффективно.

Установка впускного коллектора с иной геометрией

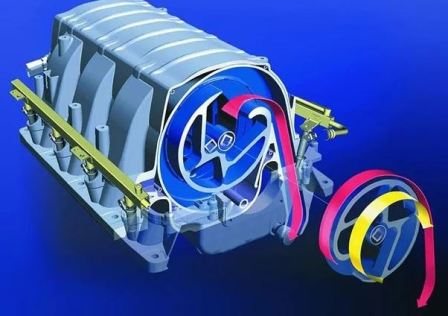

Для автомобилей ВАЗ предусмотрены коллектора под разные потребности: с короткими каналами — мотор будет «верховым», с длинными каналами обеспечить достаточный крутящий момент с холостых до средних оборотов.

Основные системы наддува

Независимо от конструкции, воздух в двигатель попадает из атмосферы. Это актуально как для бензиновых, так и дизельных модификаций. В общем случае в схему входят:

Турбокомпрессором (турбиной) оснащают дизельные моторы, но принудительным наддувом оборудуют также и работающие на бензине. Наддув позволяет силовому агрегату развить более высокую мощность за счёт генерации большего давления.

Система подачи воздуха на бензиновых двигателях

Конструкция систем питания воздухом моторов любых моделей принципиальных отличий не имеет. Первый элемент — воздухозаборник, компонент двигателя, который отвечает за сообщение с атмосферой. Его устанавливают под капотом так, чтобы эффективно забирать воздушные массы на всех скоростных режимах. Раструб воздухозаборника закреплён корпусом головной оптики с правой или с левой стороны авто, около радиаторной решётки.

После попадания в заборник поток движется в фильтр. Это обязательный компонент воздушной системы двигателя, отвечающий за очистку потока от пыли. Если мельчайшие частицы из атмосферы будут беспрепятственно поступать в ДВС, начнётся интенсивный износ стенок цилиндров, что приведёт к поломке мотора. Фильтр очистки поступающего воздуха включает фильтрующий элемент и корпус. Устанавливают его в подкапотном пространстве недалеко от воздухозаборника, к корпусу авто крепят через резиновые демпферы.

Миновав фильтр, воздушный поток попадает во впускной патрубок. Это соединительная труба, предназначенная для дистанцирования элементов системы. В нижней части патрубка делают «ловушку» для воды. Это небольшое углубление, куда стекает жидкость, попавшая в устройство для подачи воздуха после преодоления глубоких луж.

Система подачи воздуха в дизельный двигатель

Как известно, современный дизельный двигатель на разных автомобилях и спецтехнике обычно оснащается турбокомпрессором. Также данное решение активно используется и на турбобензиновых ДВС.

Другими словами, для получения необходимой отдачи от моторов силовую установку дополнительно турбируют. Дизельный агрегат с турбонаддувом получил название турбодизель. Давайте остановимся на схеме подачи воздуха в такие моторы более подробно.

На примере турбодизеля стоит выделить следующие элементы системы питания воздухом:

С функцией воздухозаборника и воздушного фильтра мы уже ознакомились при рассмотрении атмосферного бензинового мотора. Что касается турбодвигателей на спецтехнике, которая работает в условиях сильной запыленности и общего загрязнения воздуха, используется многоступенчатая система очистки (двух или даже трехступенчатые схемы). В конструкцию может быть включен инерционный предварительный очиститель воздуха и другие подобные решения.

Итак, после прохода через фильтры, воздух втягивается в турбокомпрессор. После турбины воздух идет по трубопроводам уже под давлением, проходя через так называемый воздушный радиатор. Дело в том, что после сжатия в турбине воздух нагревается. При этом если его охладить перед подачей в цилиндры, тогда общая масса воздуха увеличивается.

Далее сжатый и охлажденный воздух попадает во впускной коллектор, а затем и в цилиндры дизельного двигателя. Что касается турбокомпрессора, данное устройство использует энергию отработавших газов. Если просто, газы под давлением вращают турбинное колесо, за счет такого вращения начинает крутиться и компрессорное колесо, которое закреплено на одном валу вместе с турбинным колесом. Затем выхлоп после турбины попадает в выпускную систему ТС и выводится в атмосферу.

Отметим, что существует много разновидностей турбин, которые отличаются по размерам, по своей производительности и могут иметь ряд индивидуальных отличий в общей схеме устройства. Еще добавим, что дизельный двигатель долгое время вообще не имел дроссельной заслонки по сравнению с бензиновыми аналогами. В двух словах, мощность в дизельном агрегате регулируется не количеством подаваемого в цилиндры воздуха, а количеством впрыскиваемого горючего.

Работает дроссельный узел тогда, когда нагрузки на двигатель минимальны, то есть мотор не нуждается в мощном потоке свежего воздуха. В этот момент заслонка частично перекрывает подачу воздуха, параллельно с этим срабатывает клапан системы рециркуляции отработавших газов EGR.

В результате оставшийся воздух перемешивается с выхлопными газами, после чего такая смесь снова поступает в цилиндры. Подача выхлопа вместе с воздухом снижает температуру в камере сгорания, в результате в отработавших газах отмечается уменьшение окиси азота.

Как стравить воздух на примере модельного ряда ВАЗ

У моделей ВАЗ в расположении компонентов системы охлаждения есть конструктивное достоинство — удобная позиция охлаждаемого дроссельного узла (карбюратора), являющегося самым высоким местом в системе охлаждения. Порядок действий на автомобиле Лада Калина такой (из инструмента понадобится только крестообразная отвёртка).

Полностью открываем переключатель отопителя (на максимально высокую температуру);

Демонтируем защитный экран клапанной крышки;

Видео: Как убрать воздух из расширительного бачка

Как выгнать воздушную пробку из шланга расширительного бачка.

Второй способ выпустить воздух отличается от первого только тем, что не нужно ртом нагнетать воздушные массы в горловину расширительного бака. Все операции проделываются на нормально прогретом, заглушённом двигателе. Этот способ никаких манипуляций с пробкой расширительного бачка не предусматривает. Сразу снимается один из двух шлангов подогрева со штуцеров дросселя. Если охлаждающая жидкость потечёт, то шланг вставляется на своё место и затягивается. С одного раза может не получиться, тогда операцию нужно проделать снова. Этот метод требует внимательности и осторожности, так как тосол нагрет до температуры 90 градусов и находится под повышенным давлением.

Третий способ не требует никакой разборки охлаждающей системы. Правда эффективность у него не очень высокая. Автомобиль передними колёсами заезжает на насыпь так, чтобы наивысшей точкой в системе охлаждения стала пробка радиатора. Крышки радиатора и расширительного бачка снимаются. Двигатель запускается, температура тосола доводится до рабочих параметров. При уменьшении объёма охлаждающей жидкости её постоянно нужно добавлять до количества, рекомендуемого заводом-изготовителем. Выгонять воздушную пробку нужно до того момента, пока не прекратят выделяться пузырьки из горловины радиатора или расширительного бачка.

Устройство, конструкция, принцип работы

Жидкостная система охлаждения

Достоинством жидкостной системы охлаждения как раз и является возможность поддержания температуры в заданном диапазоне, поэтому она лучше воздушной. Но конструкция этой системы значительно сложнее.

В ее состав входит:

1. Рубашка охлаждения
2. Водяной насос
3. Термостат
4. Радиаторы
5. Соединяющие патрубки
6. Вентилятор

При этом основным рабочим элементом такой системы является специальная жидкость – антифриз, при помощи которой и осуществляется отвод тепла. Раньше вместо него использовалась обычная вода, но из-за низкого температурного порога замерзания и образования накипи от воды постепенно отказались.

Рубашка охлаждения

Рубашка охлаждения – специальная система каналов в блоке цилиндров и головке блока, по которой движется жидкость. Если рассматривать все по-простому, то выглядит это так: имеется блок, в который устанавливаются цилиндры, а также основные узлы и механизмы. Поверх этого блока сделана оболочка, а пространство между ними и используется как каналы для движения жидкости. Такая конструкция позволяет жидкости омывать цилиндры, проходить рядом с узлами, установленными в блоке и головке, что обеспечивает отвод тепла от них.

Помпа

Так выглядит водяная помпа

В рубашку охлаждения установлена водяная помпа. Она состоит из приводного зубчатого колеса (шкива) и крыльчатки, которая помещается внутрь рубашки, посаженных на одну ось. Привод ее осуществляется от коленчатого вала при помощи ремня.

Именно водяной насос и обеспечивает циркуляцию жидкости по системе. Получая вращение от коленчатого вала, крыльчатка заставляет двигаться жидкость по каналам рубашки.

Радиатор

При этом антифриз циркулирует не только по рубашке. Если бы так и было, то жидкости некуда было бы отдавать тепло, то есть двигатель быстро бы перегревался. Чтобы этого не происходило, в конструкцию включен радиатор.

Представляет он собой конструкцию из двух бачков – в один подается жидкость из рубашки, а из второго она возвращается обратно. Эти бачки между собой соединены большим количеством трубок, по которым жидкость перемещается между ними. Чтобы обеспечить лучший теплообмен, радиатор изготавливают из металлов, обладающих высокой теплопроводностью (медь, алюминий, латунь). Также чтобы повысить теплообмен между трубками располагаются специальные ленты, уложенные определенным образом и имеющие большое количество мест контакта с трубками.

Жидкость, проходя через трубки, часть тепла отдает лентам. Проходящий сквозь радиатор воздух отбирает тепло и отводит его в окружающую среду. Для обеспечения хорошего потока воздуха радиатор устанавливают в передней части авто. Радиатор с рубашкой охлаждения соединяется при помощи резиновых патрубков.

Отдельно отметим, что благодаря жидкостной системе удалось обеспечить и отопление салона. Для этого в систему охлаждения включили еще один радиатор, который поместили в салоне. Конструктивно он такой же, как и основной радиатор, но по габаритам меньше. Поток воздуха же для него создается при помощи электромотора с вентилятором.

Видео: Перегрев двигателя. Последствия перегрева.

Термостат

Система охлаждения должна обеспечивать максимально быстрый выход силовой установки на оптимальный температурный режим. И чтобы это обеспечить, в конструкцию включен термостат. Чтобы понять, для чего он нужен – немного теории.
