Последовательность снятия и установки коробки передач:

1. Для начала должна быть снята аккумуляторная батарея, затем слито масло с коробки передач и снят стартер.

2. Потом отсоединить трос привода сцепления, который соединён с вилкой выключения сцепления. Трос находится в кронштейне на коробке, его надо оттуда вынуть.

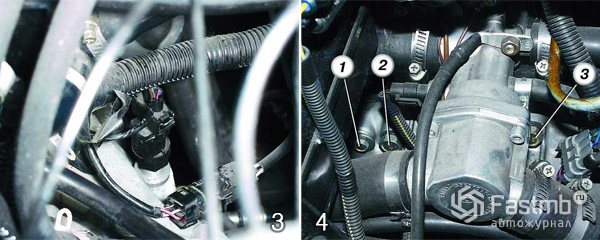

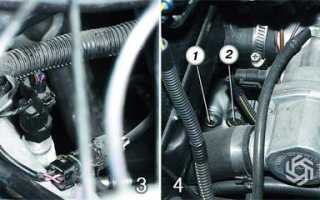

3. Датчик скорости соединён с колодкой с проводами. Колодку с проводами следует отсоединить сжатием пружинных зажимов.

4. Болтик (номер 1 га фото), который крепит кронштейн модуля зажигания и коробку передач, открутить. На верхнем креплении коробки к двигателю открутить два болтика. При этом необходимо запомнить, что болтик (2), который впереди по ходу машины, короткий, а болтик (3) — длинный.

5. Выключатель света заднего хода соединён с колодкой с проводами. Колодку с проводами отсоединить снизу машины.

6. В месте, где крепится кронштейн реактивной тяги к коробке передач, открутить два болтика.

7. Тяга переключения передач соединяется с шарниром штока выбора передач. Необходимо соединение ослабить, открутив немного болт хомута, и сдвинуть тягу назад от шарнира.

8. Снять приводы колёс. В одном приводе вставить заглушу и привязать чем-нибудь, чтобы она при снятии коробки не вывалилась. Привод, который находится справа, можно лишь отвести в сторону, отсоединив его от коробки, и прикрепить к кузову.

9. Чтобы было удобно снимать коробку передач, нужно открутить два болтика, которые находятся на креплении левой шаровой опоры и поворотного кулака, и отсоединить их.

10. Гайку, находящуюся на нижнем правом креплении коробки передач (1), открутить в сторону двигателя, если смотреть со стороны двигателя. Но на некоторых моделях автомобиля есть система впрыска топлива, и под этой гайкой находится поддерживающий кронштейн (2) впускной трубы. Этот кронштейн надо снять со шпильки.

11. При затруднении можно ослабить затяжку на верхней гайке крепления кронштейна.

12. В картере (2) сцепления открутить три болтика на креплении нижней крышки (1) и снимите эту крышку.

13. На креплении коробки передач к двигателю открутить в левом нижнем углу болтик.

14. Двигатель вывести при помощи доски или тали.

15. На креплении левой опоры силового агрегата открутить гайку внизу автомобиля.

16. Там, где задняя опора силового агрегата прикреплена к кузову, открутить две гайки.

17. Задняя опора силового агрегата соединена с коробкой передач. С помощью второго ключа, которым надо держать гайку, чтобы она не прокручивалась, открутить два болта на креплении опоры к коробке, и снять опору.

18. Для того, чтобы произошло снятие коробки передачи с втулок направляющих, необходимо вставить отвёртку посередине блока цилиндров и картера сцепления. Коробку передач обязательно поддерживать.

19. Затем сдвинуть коробку передач как можно дальше назад. Для этого надо, чтобы задняя крышка коробки прошла над растяжкой подвески передней (при этом должен произойти выход первичного вала из сцепления). Если выход первичного вала из сцепления не произошёл, тогда нужно отжать двигатель в сторону. Это делается путём опускания переднего конца коробки и снятием её из-под машины.

20. После проделанных процедур с коробкой передач, её надо установить обратно. Это надо сделать в обратно порядке, как снимали. Когда коробка будет установлена, надо залить масло, и произвести регулировку рычага переключения передач и привода выключения сцепления.

Источник

Демонтаж коробки передач: механика и автомат

Итак, для качественного обслуживания, дефектовки агрегата и устранения поломок может понадобиться снятие КПП. Как правило, коробку механику нужно снимать, если возникают следующие неисправности МКПП:

• затрудненное перемещение рычага коробки передач;
• повышение шума в коробке при переключении с пониженной передачи на повышенную передачу и наоборот;
• необходима замена сцепления;
• требуется ремонт или замена маховика;
• нужна замена заднего сальника коленчатого вала ДВС;
• происходит утечка масла из коробки передач через уплотнения и прокладки.

В случае с коробкой автомат, демонтаж АКПП требуется:

• в ситуациях, когда АКПП пинается, передачи не включаются;
• происходит утечка трансмиссионной жидкости через уплотнения и прокладки;
• отмечены посторонние звуки, шум и скрежет в коробке автомат при переключении селектора АКПП;
• требуется замена заднего сальника коленчатого вала ДВС;
• необходим ремонт/замена гидротрансформатора и т.д.;

Сразу отметим, процесс снятия КПП довольно трудоемкий, демонтаж желательно проводить на СТО, снимать коробку должны опытные специалисты. Однако на практике снять указанный агрегат можно и в условиях гаража.

Снятие и установка МКПП и АКПП практически не отличаются, за исключением отдельных конструктивных особенностей привода управления этими коробками. Например, для снятия АКПП необходимо откручивание гаек крепления гидротрансформатора и отсоединение трубопроводов гидросистемы, соединяющих коробку с радиатором охлаждения.

Если нужно снимать КПП, при этом нет возможности поднять автомобиль на подъемнике, тогда в обязательном порядке необходима смотровая яма или эстакада. Для демонтажа коробки необходимо отдельно продумать, каким образом она будет фиксироваться и опускаться, так как агрегат имеет большой вес.

Как показывает практика, лучше пригласить помощника. Также необходимы специальные приспособления и различные инструменты, такие как: трансмиссионный домкрат, торцевые ключи, головки, монтажная лопатка и т.д.

Как снять коробку автомат

При демонтаже АКПП необходимо учитывать некоторые моменты, обусловленные конструктивными особенностями автоматической коробки передач, а именно наличие гидротрансформатора, который снимается вместе с коробкой.

Особенности демонтажа и установки АКПП:

• необходимо снять аккумуляторную батарею и полку крепления;
• снять воздухозаборник воздушного фильтра и отсоединить наконечник троса управления коробкой передач от рычага механизма управления;
• извлекая наконечник оболочки троса из кронштейна на АКПП, отвести его в сторону (отсоединив шланги от штуцеров радиатора, пережать шланги, во избежание вытекания рабочей жидкости);
• отсоединить разъемы электрических кабелей управления АКПП;
• отсоединить все механические приводы управления (тяги, тросы);
• отсоединить вакуумные магистрали, ведущие к вакуум -корректору (если он есть) и другим деталям коробки;
• отсоединить стартер;
• установив автомобиль на смотровую яму, эстакаду или автоподъемник, снять защитные брызговики ДВС;
• снять поперечину передней подвески и приводы передних колес;
• слить часть трансмиссионной жидкости в пустую емкость (вывернуть пробку сливного отверстия в поддоне коробки передач);
• снять гидродинамический трансформатор (ГДТ), отвинтив болты, крепящие его к мембране маховика двигателя (через специальный люк в картере маховика или через окна, расположенные на корпусе коробки, где установлен гидротрансформатор);
• снять левую опору ДВС;
• открутить все болты крепления автоматической коробки;
• с помощью монтажной лопатки отсоединить АКПП от ДВС;
  Сдвигая назад коробку и опустив под нее опору, можно снять агрегат (необходимо, придерживая ГДТ, обеспечить наклон корпуса коробки так, чтобы гидротрансформатор не смог соскользнуть со шлицов первичного вала).

Установка АКПП производится в обратном порядке (важный момент при установке – необходимость наличие на фланце картера двигателя двух центрирующих штифтов, без которых монтирование коробки невозможно). После полной установки коробки, через трубку щупа или контрольную пробку, требуется залить в нее необходимое количество трансмиссионной жидкости.

Как снять механическую коробку

Снятие МКПП или ее установка является не менее трудоемким процессом, как и в случае с автоматической коробкой. Для демонтажа и установки МКПП понадобятся ключи (на 10, 12, 14, 17 и т.д.), отвертка с плоским лезвием, пассатижи, подъемник или смотровая яма.

Особенности демонтажа и установки МКПП:

• необходимо установить автомобиль на подъемник, эстакаду или смотровую яму;
• потребуется снять аккумуляторную батарею (АКБ), воздушный фильтр, брызговики двигателя, расположенные в моторном отсеке снизу, в центре и по бокам;
• также нужно снять поперечину передней подвески и приводы передних колес;
• требуется слить рабочую жидкость из МКПП;
• отсоединить датчик скорости (поддев с помощью отвертки, извлекаем пружинный фиксатор) и выключатель заднего хода автомобиля;
• снять держатель моторного жгута;
• вывернуть болты крепления: к коробке передач кронштейна гидропривода выключения сцепления, рабочего цилиндра к картеру сцепления, усилителя картера сцепления к коробке передач, передней нижней крышки картера сцепления;
  Рекомендуем также прочитать статью о том, как выполняется замена масла в коробке механика и автомат. Из этой статьи вы узнаете о том, как поменять трансмиссионное масло в МКПП и АКПП.
• после проделанных манипуляций необходимо снять с картера сцепления стартер, при этом, не отсоединяя от него провода (стартер необходимо переместить в сторону и закрепить);
• установить опору под ДВС и под МКПП;
• отсоединить от кронштейна коробки передач переднюю и заднюю опору силового агрегата;
• отсоединить от КПП левую опору силового агрегата;
• придерживая коробку, необходимо убрать опору и немного опустить заднюю ее часть (шпильки коробки должны выйти из отверстий кронштейна левой опоры силового агрегата);
• для того чтобы первичный вал вышел из сцепления, необходимо максимально сдвинуть МКПП назад;
• при снятии МКПП конец первичного вала не должен упираться в лепестки диафрагменной пружины, дабы не деформировать их;

Установка МКПП производится в обратном порядке. Важный момент перед установкой – необходимость смазывания шлицов первичного вала и наружной поверхности направляющей втулки подшипника выключения сцепления тонким слоем тугоплавкой консистентной смазки.

Также следует выделить необходимость замены стопорных колец на шлицевых хвостовиках внутренних шарниров. После полной установки коробки передач через трубку щупа или контрольную пробку следует залить в нее необходимое количество трансмиссионного масла.

как снять коробку передач

Замена подушки коробки ВАЗ 2107

Как снять и поставить коробку-автомат? Как заправить маслом? Land-Rover FREELANDER. Часть 2

Как поставить коробку передач | Установка автоматической коробки передач

Если во время движения вы заметили непривычно высокий уровень шума АКПП, переключение передач затруднено или наблюдается самопроизвольное или не совсем четкое их включение, если вы обнаружили протечки масла через прокладки и уплотнители, значит, ваша коробка может отказаться работать в любой момент. Не стоит дожидаться этого. Своевременно устраненная мелкая неисправность АКПП поможет избежать больших поломок, дорогостоящей замены агрегата.

Двигаемся в сервисный центр? Если машина новая и срок гарантии не истек, то очевидно, что ремонт – это обязанность автосервиса. В противном случае можно попробовать сделать ремонт самостоятельно. Снятие и установка коробки передач, если досконально разобраться в вопросе, не такое уж сложное мероприятие.

Особенности демонтажа-монтажа АКПП | Общие советы

Все работы осуществляем в местах, оборудованных подъемником или смотровой ямой. Чтобы избежать повреждений агрегата, необходимо воспользоваться трансмиссионным домкратом или другим подобным инструментом.

Снятие КПП

• отсоединить все патрубки, тяги, разъемы, магистрали от агрегата. Сливать масло не обязательно, но рекомендуется, чтобы облегчить себе работу. Поставить АКПП обратно будет проще. При отсоединении патрубков, если жидкость трансмиссии не слита, нужно поставить заглушки;

• отвернуть болты, крепящие гидродинамический трансформатор (ГДТ), чтобы снять его в комплекте с коробкой. Эта операция может быть достаточно кропотливой, так как схемы крепления у различных марок авто отличаются. Но выполнить операцию необходимо. Снятие тела АКПП без ГДТ может привести к повреждению шлицов первичного вала и придется ломать голову, как поставить коробку передач назад;

Как снять АКПП

Теперь я опишу, как снять АКПП. Снятие автомата состоит из нескольких этапов. Это подготовка и сама процедура. К подготовке снятия относятся: слив масла, осмотр на соединения электрических кабелей с коробкой и отключение их от разъемов, а также отделение от мотора транспортного средства.

Читать

13 недорогих машин с автоматической коробкой передач

Внимание! Я советую слить масло перед началом снятия автомата, хотя в интернете вы найдете много информации о том, что можно и не сливать смазывающее средство. А так слив масло, вы не испачкаете ни себя, ни напарника, когда будете откручивать шланги с патрубков радиатора.

Базовые моменты демонтажа АКПП

Итак, начнем снятие коробки:

1. Открутите сливную пробку и подставьте под отверстие тару для слива ATF.
2. Дождитесь, пока все масло не сольется с АКПП.
3. Открутите болты поддона и снимите его. Удалите фильтр.
4. Открутите болты гидроблока, разъедините провода, соединяющие его с различными датчиками.

Почему я советую сделать эти вещи – коробка станет немного легче. Да и вам удобней будет снимать ее. Если вы будете разбирать коробку, то вам все-равно придется снимать гидроплиту. Крышку поддона можете вернуть обратно, чтобы удобней было крепить удерживающий механизм.

Все работы проводите в перчатках. Снимайте комплектующие аккуратно, чтобы не повредить их.

Порядок действий при снятии АКПП

Теперь шаги процедуры демонтажа:

1. Отсоедините шланги от патрубков системы охлаждения. Если вы не сливали масло, значит заткните патрубки тряпкой, чтобы смазывающее средство не выливалось.
2. Отсоедините крепления механической тяги управления.
3. Отсоедините вакуумные магистрали до вакуумного корректора, если такой имеется в машине.
4. Разъедините все разъемы, которые соединяют ее с электронным управлением.
5. Процедуру снятия АКПП выполняйте только вместе с гидротрансформатором, чтобы не повредить шлицы первичного вала и не погнуть мембрану. Для этого вам потребуется отсоединить гидротрансформатор через окно картера маховика двигателя. При снятии АКПП напарник должен поддерживать гидротрансформатор.
6. Пройдитесь вокруг коробки и просмотрите все ли отсоединено, повторите процедуру в двух направлениях.
7. Внимательно осмотрите все соединения с валом и стыковки приводов.

Читать

Какая КПП надежнее и лучше: робот, вариатор или автомат

Если все откручено и готово к снятию, то можете приступать к процедуре. Сама процедура снятия сложная, поэтому будьте внимательны, чтобы не повредить мягкие детали.

Как снять гидротрансформатор

Сложность заключается в том, что многие не знают, как снять гидротрансформатор с машины вместе с АКПП. Дело в том, что болты крепления с мотором находятся в разных частях устройства. Все зависит от конструкции устройства.

Если вы не нашли в окне корпуса АКПП, то возможно болты крепления с мембраной мотора находятся в лючке в картере. В других устройствах придется снимать стартер, чтобы добраться до болтов ГДТ.

Внимание! Дайте наклон АКПП такой, чтобы гидротрансформатор не соскользнул со шлица первичного вала.

Перед тем, как начнете процедуру снятия АКПП еще раз внимательно осмотрите все ли отсоединено, чтобы потом не получить сюрприз от разорванных проводов, оторванных патрубков и других неприятных моментов.

ГДТ после монтажа должен исправно работать. Это важная часть всей коробки.

Каждую часть АКПП во время разборки прочищайте сжатым воздухом, керосином или карбоклинером. Не забывайте помечать детали, которые вытащили. Это избавит вас от лишних проблем во время сборки автомата, когда вы не сможете вспомнить откуда взялась одна из деталей.

Замена механической коробки передач: что нужно знать?

Описание работ по замене механической коробки передач: что нужно знать, на что обратить внимание, каков порядок замены. Видео про переключение передач на МКПП.

Никто не станет спорить с тем, что механическая коробка постепенно вытесняется с рынка. Еще работает стереотип, что МКПП намного надежней и дешевле «автомата», что ремонт «механики» не такой сложный, как «робота», что комплектующие стоят на порядок дешевле и пр.

Но трезвые фанаты «вечной» механики признают, что МКПП сегодня – это очень сложный узел, ремонт коробки часто обходится в несколько сотен тысяч рублей, а цена, например, оригинального маховика VAG 006J105266AE на моторы Фольксваген начинается от 30 000 руб., что не сильно отличается от цен на «автомат».

Во многих случаях дешевле заменить механическую коробку на аналогичную контрактную, чем пытаться восстановить изношенную. Что нужно знать перед тем решаться на замену главного компонента трансмиссии?

Когда замена не нужна

Далеко не всегда признаки некорректной работы МКПП свидетельствуют о том, что весь агрегат требует замены. Диагностика коробки начинается с проверки всех смежных узлов. Основные признаки, которые характеризуют неисправность МКПП:
Механики составили список признаков и причин

, какие детали трансмиссии требуют осмотра и ремонта, при этом полная замена агрегата не потребуется:

Стоимость ремонта в таких случаях может быть значительно ниже, чем полная замена коробки. Если причина – в ослаблении крепежных соединений коробки с кузовом авто, достаточно восстановить общую геометрию. Это касается и течи масла. Если корпус МКПП целый, необходимо проверить качество сальников.

Если МКПП выработала свой ресурс, и все внутренние компоненты имеют следы значительного износа, замена отдельной детали нецелесообразна.

Проверка смежных агрегатов

Перед заменой МКПП в обязательном порядке проверяется работа сцепления и исправность корзины. Также перед тем, как снимать и разбирать коробку, необходимо проверить:
Работоспособность МКПП и ее ресурс во многом зависит от качества масла и соблюдения технического регламента по срокам его замены. Если выработка внутренних компонентов трансмиссии значительная, коробку меняют.

Все работы, независимо от того, ремонт это или демонтаж, проводятся только на холодном агрегате. Во время работы трансмиссионная жидкость значительно нагревается. Чтобы остывание коробки прошло быстрее и для безопасности работ после остановки автомобиля, с аккумуляторной батареи снимают клеммы.

Работы по снятию МКПП достаточно трудоемкие и сложные, сам агрегат тяжелый – от 45 до 80 кг. и имеет неудобную форму, поэтому демонтаж на СТО проводят с помощником, чтобы после ослабления крепежей узел не сместился и не деформировал смежные узлы.

Автомобиль устанавливается на подъемник или смотровую яму, для работы потребуются пассатижи, ключи на 10,12,14, 17, отвертка. Как выполнить демонтаж пошагово:

При снятии коробки необходимо сначала опустить ее заднюю часть до того момента, пока шпильки не выйдут со своего посадочного места на кронштейне левой опоры. Затем МКПП максимально сдвигается назад, чтобы главный вал вышел из сцепления. Важно не упирать первичный вал о пружину дифференциала, лепестки можно деформировать. Установка МКПП проводится в обратном порядке.

Выбор контрактной механической коробки

Популярный вариант приобретения оригинальных запчастей на МКПП по низкой цене – покупка контрактных деталей или замена агрегата целиком. Если проводится ремонт МКПП, можно подождать, пока сервис не подыщет заводские комплектующие. Но если необходимо провести замену МКПП, водителю придется оставить машину в сервисе. Если в мастерской нет оригинальной коробки, время ожидания может затянуться.
Контрактные МКПП поставляются в сборке с автомобильных сервисов США, Японии, Кореи, Европы, которые занимаются разборкой машин. Агрегат проходит таможенное оформление и поступает в автосервисы. Стоимость оригинальных агрегатов на 50-70% ниже рыночных.

Преимущества контрактных коробок:

Единственным недостатком контрактных агрегатов остается то, что не всегда требуемый узел есть в наличии. Владельцу потребуется или заказывать и ждать несколько месяцев, или покупать новую МКПП, если нет возможности провести дефектовку существующей.

Видео про переключение передач на МКПП:

Источник

Снимаем и устанавливаем КПП ВАЗ-2107 самостоятельно

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Как снять коробку на автомобиле: снятие МКПП и АКПП

Трансмиссия – второй по важности агрегат в устройстве автомобиля после двигателя, который требует к себе повышенного внимания, соблюдения правил эксплуатации и качественного обслуживания.
При этом в ряде случаев для проведения тех или иных манипуляций требуется демонтаж коробки передач. Коробка на разных авто может быть как механической, так и автоматической. Если необходимо снятие МКПП или снятие АКПП, нужно знать, как снять коробку на автомобиле.

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Установка коробки

Процедура установки выполняется в обратном порядке. Обязательно очистите от загрязнений картер коробки передач. Вам необходимо выполнить следующие действия:

1. Поднять коробку передач, чтобы первичный вал был примерно по центру маховика. Одновременно с этим нужно установить правую гранату в отверстие.
2. Установить первичный вал в отверстии маховика. При необходимости можно прокрутить его, чтобы он установился на шлицы.
3. Притянуть картер коробки передач к двигателю как можно ближе. Делайте это как можно равномернее, чтобы не шла КПП наперекос.
4. Наживить три болта и гайку крепления коробки передач.
5. Установить левый внутренний ШРУС в отверстие.
6. Поставить на место подушки, кулису, стартер, подключить все провода.
7. Установить на свои места тросы сцепления и привода спидометра.

После этого можно собрать левую сторону подвески, установив на место шаровую опору и закрепив ее двумя болтами. На поворотный кулак наденьте рулевой наконечник и закрутите гайку. Зафиксируйте ее при помощи шплинта. Затяжку ступичной гайки необходимо производить только после того, как установите автомобиль на колёса. Вот как снять коробку передач на ВАЗ-2109, процедура несложная, но нужна сноровка – процесс может затянуться на пару дней, если нет опыта.

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску. А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

После этого необходимо:

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Перечень инструментов, необходимых для демонтажа:

• Набор гаечных ключей;
• Набор торцевых головок с удлинителем;
• Плоская и фигурная отвёртки;
• Пассатижи;
• Монтировка;
• Домкрат;
• Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

   В начале необходимо снять защиту картера

2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
3. Обесточиваем автомобиль, сняв клемму с аккумулятора
4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
9. Отсоединить от шарнира тягу привода переключения передач
10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик

12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

    Откручиваем болт крепления КПП

13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

    Для того чтобы снять заднюю силовую опору узла понадобится два ключа

15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

    В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку

16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.

Источники:

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как заменить коробку передач

Рассмотрим основные моменты при замене механической КПП, чего не стоит делать при съеме коробки и как обкатывать после установки.

Рано или поздно приходит момент, когда стоит посмотреть к коробке переключения передач. Причин может быть несколько, ошибки водителя при вождении или же долгий срок эксплуатации, износ деталей. Любой водитель знает, что КПП это один из важных узлов автомобиля, который приводит в движение ведущие колеса.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Снятие КПП

Самой распространенной считается механическая коробка, в данной статье мы и рассмотрим принцип замены механики. Чаще всего снимают коробку переключения передач при замене диска сцепления, устранения протекания сальников или прокладок, ремонте самой коробки.

Первое с чего начнем, это техника безопасности, проводить работы стоит только на холодный двигатель и коробку, так как в коробке переключения передач тоже есть масло, при долгом движении оно будет нагрето и потом будет тяжело слить его без получения травм. Если все остыло, то отсоединяем клеммы аккумулятора, так как на некоторых автомобилях ставят разные датчики на КПП, далее снимаем защиту двигателя.

Лучше всего проводить съем коробки на смотровой, так как удобно будет опустить под автомобиль. После подготовки сливаем масло с коробки и даем постоять немного, чтоб окончательно стекло масло, далее срываем гайки приводов и колес. Если решили снимать на яме, то необходимо поддомкратить автомобиль спереди и придержать переднюю часть коробки, чтоб избежать падения коробки и других её комплектующих, при откручивании всех болтов.

Теперь предстоит снять сцепление и отсоединить трос спидометра, так как зачастую он находится в районе КПП. Переходим к шаровым опорам, не забываем, что машина должна быть поднята спереди, не сделав этого, она может просто рухнуть на землю. После шаровых опор снимаем продольную растяжку, если несколько таких, то снимаем все, чтоб не мешало отсоединить коробку от ходовой части. Если машина заднеприводная, то не забываем отсоединить кардан.

Самым важным моментом отсоединение привода от коробки, лучше всего это делать с напарником, так как придется вытягивать оба привода. С помощью монтировки один оттягивает внутреннюю гранату, а второй в этот момент выдергивает за колесо, чтоб вытянуть привод из коробки.

Далее снимаем все, что будет мешать для спуска коробки от кузова, это может быть и стартер, и компрессор кондиционера в некоторых внедорожниках. Часто в этом месте находится массовый провод, его тоже снимаем. Отключаем датчик включения задней передачи, снимаем кожух и маховик, кулисы для переключения передач (не забудьте заранее наметить положение).

Самый главный момент, откручиваем болты, которыми коробка крепится к двигателю. Не забывайте о двигателе, его нужно будет подстраховать гидравлическим домкратом, чтоб не упал на землю, или сделав упор на стаканы лонжерона с помощью перемычки над двигателем.

Вдвоем придерживая КПП, откручиваем и снимаем все подушки крепления к кузову. Слегка пошатывая коробку, попробуйте отвести её от двигателя, это примерно 10 см, чтоб первичный вал вышел из диска и корзины. При снятии не повредите лепестки на корзине сцепления. Теперь смело можете опускать коробку под автомобиль, если машина в таком состоянии останется на долгое время, то советуем законсервировать открытые места, чтоб избежать попадания пыли и грязи.
