Toyota Carina – автомобиль компактной категории, относится к доступным и недорогим в эксплуатации машинам. Первая версия этой модели, представленная в 1970 году, существовала только в кузове седан. К тому же, автомобиль оснащался задним приводом, а в качестве ДВС выступал единственный 1.6-литровый двигатель. Машина была доступна в Европе и Америке, однако поставки в США через некоторое время прекратились в связи с введенными ограничениями на импорт. В 1977 году начались продажи «Карины» второй генерации. Автомобиль получил проверенный 1.6-литровый мотор, знакомый по предшественнику. Помимо этого, еще существовали версии с моторами 1.8 и 2,0 литра. Более того, самые топовые версии получили автоматическую коробку передач. И наконец, в гамме модификаций (помимо седана) появились универсал и купе.

В 1981-м объявлено о выпуске преемника – Toyota Carina третьего поколения. Машина сохранила классическую заднеприводную компоновку и переднее расположение двигателя, в то время как ближайшие конкуренты уже имели привод на передние колеса. Моторная гамма состояла из бензиновых двигателей 1.6 и 1.8 литра, а также 64-сильного дизеля 1.8 литра. Еще был вариант объемом 1.8 литра, форсированный до 158 лошадиных сил. В 1984 году компания Toyota представила четвертое поколение Carina. На этот раз автомобиль получил передний привод и уже не уступал своим ближайшим аналогом. Хотя надо отметить, что задний привод пришлось оставить для купе и универсала. В пятом поколении особых конструктивных изменений не произошло, в отличие от предшественника. Модель образца 1988 года получила бензиновые и дизельные ДВС, а также передний и даже полный привод. В 1992 году на рынке появилось шестое поколение одноименного седана, доступного также в кузовах универсал и купе. Выпуск шестого поколения состоялся в 1996 году. Новинка того времени получила бензиновые силовые установки объемом 1.5, 1,8 и 2,0 литра, а также полный или передний привод. Еще был доступен дизельный агрегат.

Особенности конструкции

Двигатель 7A FE имеет следующие особенности конструкции узлов и механизмов:

• 16 клапанов,по 4 на каждый цилиндр;
• Распредвалы уложены в подшипники скольжения внутри гбц;
• Лишь один распредвал имеет связь с ремнем;
• Впускной распредвал приводится в действие от выпускного;
• Для предотвращения грохота, шестерню распредвала нужно взвести;
• V-образное расположение клапанов;
• Длинноходная конструкция мотора;
• EFI впрыск;
• Прокладка ГБЦ металлопакет;
• Установка разных распредвалов, в зависимости от автомобиля в котором стоит мотор;
• Не плавающий поршневой палец.

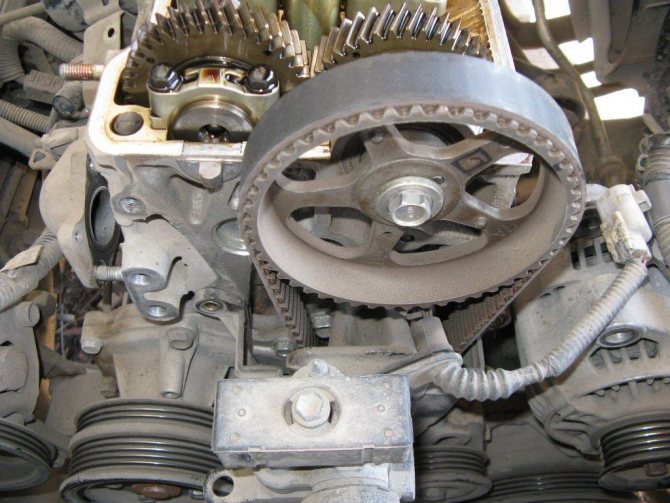

Привод распредвалов моторов серии A, на фото видно,что вращение с коленчатого вала передается на шестерню выпускного распредвала, после чего передается на впускной вал

Конструкция мотора просто и надежна, фазовращателей и регулировок геометрии впускного коллектора нет, продуманный японцами привод ГРМ даже при обрыве ремня не гнет клапана.

Подходящее масло по допуску Toyota Carina E

Оригинальное масло

Материал отличается превосходными энергосберегающими свойствами, эффективно защищает внутренние компоненты двигателя от преждевременного износа. Станет лучшим выбором для всей линейки моторов 3S. Фактически подходит любому бензиновому мотору Toyota, изготовленному в 90-х годах.

Одобренные аналоги по допуску

Регламент обслуживания 7A-FE

Данный двигатель требует систематичного обслуживания в указанные сроки:

• Моторное масло рекомендуется менять вместе с фильтром каждые 10000 пробега;
• Топливный и воздушный фильтры рекомендуется менять после 20000 км;
• Свечи требуют внимания и замены по достижении 30 тысяч км;
• Регулировку зазоров клапанов требуется проводить каждые 30000 пробега;
• Осмотр шлангов и парубков охлаждающей системы требует систематического ежемесячного контроля;
• Выпускной коллектор потребует замены через 100000 км;
• Замена ремня ГРМ рекомендуется каждые 100 тыс.км, а его осмотр каждые 10000 км;
• Помпа служит около 100000 км.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор 7A-FE подвержен следующим «болезням»:

Проблемы с запуском двигателя и с холостым ходом связанны с выработкой ресурса датчиков температуры двигателя. Поломка лямбда зонда влечет за собой повышенный расход топлива и как следствие уменьшение ресурса свечей. Капремонт двигателя можно произвести своими руками при наличии инструментов. В руководстве по эксплуатации описан весь перечень возможных действий с ДВС.

Стандартная процедура слива смеси

Выполняя указанный процесс правильно, необходимо следовать порядку замены автомасла:

1. Установите машину на ровной площадке. Желательно для этого выбрать эстакаду или смотровую яму. Изобретательные автомобилисты загоняют легковые машины (переднюю часть) на кирпичи или блоки, таким образом, приподымают перед авто, чтобы подставить емкость для слива жидкости. Но при этом отработка не полностью вытечет из поддона.
2. Зафиксируйте машину в статичном положении, для этого установите авто на «паркинг» или ручной тормоз. Транспортное средство не должно сползать в сторону — это условие является залогом вашей безопасности.
3. Прогрейте привод до рабочей температуры, затем подождите несколько минут (до 15 мин.), чтоб элементы двигателя и моторная жидкость немного остыли — это позволит избежать ожога.
4. Снимите защитные панели, которые блокируют доступ к поддону картера.
5. Установите тару для сбора отработки под поддоном на газете или опилках: масло будет разбрызгиваться.
6. Открутите пробку в поддоне мотора. Это самая нижняя точка на поддоне, если сомневаетесь, отыщите ее в инструкции по эксплуатации авто. Сначала откручивайте ключом, затем ослабив гайку, продолжайте откручивать рукой: масло быстро потечет и есть вероятность уронить пробку в емкость для сбора отработки. На пробке должна быть металлическая или пластмассовая прокладка, она может прилипнуть к поддону картера, не ураните ее в слитую жидкость.
7. Моторная смесь сливается достаточно быстро, несколько минут. Из отработавшего масла небольшая часть останется в двигателе, это нормально.
8. Оцените степень загрязненности слитой моторной смеси, если в масле присутствует большое количество осадка, необходимо провести промывку мотора перед заливкой нового автомасла.
9. После того, как вся отработка стекла, уберите емкость с ней и установите пробку на прежнее место. Затяните пробку при помощи ключа.
10. Приступите к замене масляного фильтра. Открутить его, в некоторых моделях авто, можно двумя руками без применения специального ключа, для других моделей используют съемник или ключ. Уберите лючок или крышку, которые мешают добраться до очистительного элемента. Откручивая фильтрующий элемент, не спешите, следите, чтобы масло, находящееся в нем, не пролилось. Затем проверьте новый фильтр на отсутствие дефектов в его посадочном гнезде, проследите, чтобы было убрано посадочное кольцо от старого фильтра. Установите фильтрующий элемент на посадочное место, закрутите его рукой, затем ключом. Сотрите подтеки ветошью.

Посмотрите видео о замене масла в двигателе:

Список моделей авто, в которые устанавливался 7A-FE:

Toyota Avensis

• Toyota Avensis (10.1997 — 12.2000) хэтчбек, 1 поколение, T220;
• Toyota Avensis (10.1997 — 12.2000) универсал, 1 поколение, T220;
• Toyota Avensis (10.1997 — 12.2000) седан, 1 поколение, T22.

Toyota Caldina

• Toyota Caldina (01.2000 — 08.2002) рестайлинг, универсал, 2 поколение, T210;
• Toyota Caldina (09.1997 — 12.1999) универсал, 2 поколение, T210;
• Toyota Caldina (01.1996 — 08.1997) рестайлинг, универсал, 1 поколение, T190.

Toyota Carina

• Toyota Carina (10.1997 — 11.2001) рестайлинг, седан, 7 поколение, T210;
• Toyota Carina (08.1996 — 07.1998) седан, 7 поколение, T210;
• Toyota Carina (08.1994 — 07.1996) рестайлинг, седан, 6 поколение, T190.

Toyota Carina E

• Toyota Carina E (04.1996 — 11.1997) рестайлинг, хэтчбек, 6 поколение, T190;
• Toyota Carina E (04.1996 — 11.1997) рестайлинг, универсал, 6 поколение, T190;
• Toyota Carina E (04.1996 — 01.1998) рестайлинг, седан, 6 поколение, T190;
• Toyota Carina E (12.1992 — 01.1996) универсал, 6 поколение, T190;
• Toyota Carina E (04.1992 — 03.1996) хэтчбек, 6 поколение, T190;
• Toyota Carina E (04.1992 — 03.1996) седан, 6 поколение, T190.

Toyota Celica

• Toyota Celica (08.1996 — 06.1999) рестайлинг, купе, 6 поколение, T200;
• Toyota Celica (08.1996 — 06.1999) рестайлинг, купе, 6 поколение, T200;
• Toyota Celica (10.1993 — 07.1996) купе, 6 поколение, T200;
• Toyota Celica (10.1993 — 07.1996) купе, 6 поколение, T200.

Toyota Corolla

Европа

• Toyota Corolla (01.1999 — 10.2001) рестайлинг, универсал, 8 поколение, E110.

США

• Toyota Corolla (06.1995 — 08.1997) рестайлинг, универсал, 7 поколение, E100;
• Toyota Corolla (06.1995 — 08.1997) рестайлинг, седан, 7 поколение, E100;
• Toyota Corolla (08.1992 — 07.1995) универсал, 7 поколение, E100;
• Toyota Corolla (08.1992 — 07.1995) седан, 7 поколение, E100.

Toyota Corolla Spacio

• Toyota Corolla Spacio (04.1999 — 04.2001) рестайлинг, минивэн, 1 поколение, E110;
• Toyota Corolla Spacio (01.1997 — 03.1999) минивэн, 1 поколение, E110.

Toyota Corona Premio

• Toyota Corona Premio (12.1997 — 11.2001) рестайлинг, седан, 1 поколение, T210;
• Toyota Corona Premio (01.1996 — 11.1997) седан, 1 поколение, T210.

Toyota Sprinter Carib

• Toyota Sprinter Carib (04.1997 — 08.2002) рестайлинг, универсал, 3 поколение, E110.

Варианты тюнинга мотора

Двигатель 7A-Fe не рассчитан для тюнинга, но умельцы ставят на блок 7A головку от 4A-GE двигателя и получается 7A-GE, но мало поставить головку, еще нужно заняться подбором поршней, настройкой топливовоздушной смеси, а ЭБУ тоеты не позволяет произвести тонкую настройку.

Однако возможен атмосферный тюнинг следующим способом:

• Повышение степени сжатие за счет запила ГБЦ;
• Модернизация ГБЦ, увеличение диаметра клапанов и седел;
• Замена топливного насоса и распредвалов;
• Установка головки блока цилиндров от мотора 4a ge.

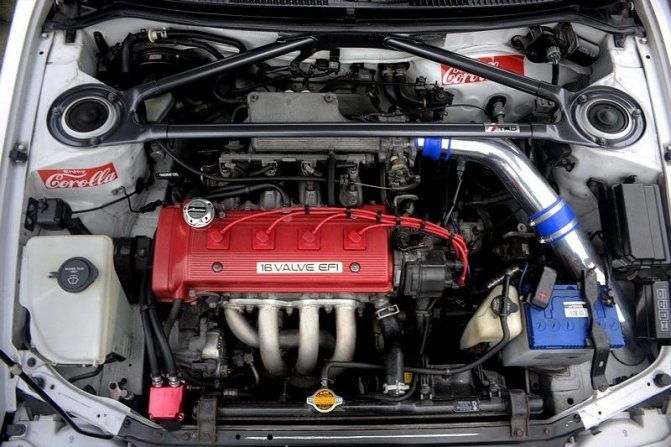

Тюнинг 7A-FE

Также можно произвести свап мотора. Приобрести контрактный двигатель не составит труда, выбор огромен: 3s-ge,3s-gte,4a-ge,4a-gze. Рекомендуется покупать моторы с пробегом не более 100 тыс.км. и тщательно проверять их состояние до покупки.

Перечень модификаций ДВС

Модификаций 7A FE было около 6, они отличались мощностью, крутящим моментом и работой в разных режимах. Так сделано, потому что двигатели устанавливались на разные автомобили, разной массы и размеров. Поэтому на некоторых автомобилях было мало родных 105 л.с. и инженерам Toyota пришлось форсировать автомобили с помощью распредвалов и программы «мозгов» двигателя:

• Максимальный крутящий момент, Н*м (кг*м) при об./мин: 150 (15) / 2600;
• 150 (15) / 2800;
• 155 (16) / 2800;
• 155 (16) / 4800;
• 156 (16) / 2800;
• 157 (16) / 4400;
• 159 (16) / 2800;

Какие типы моторного масла можно использовать для семерки

Если речь идет о типе моторной смазки для модели ВАЗ 2107, то предпочтительно использовать синтетические или полусинтетические масла.

Синтетические жидкости разрабатываются путем соединения химических элементов. Поэтому для них характерна высокая текучесть при низких температурных условиях. Кроме того, подобный тип моторных смазок устойчив к температурному перегреву и химически стабилен к процессам окисления. Таким образом, если приводить сравнение с минеральной смазкой, то этот продукт более устойчив к погодным условиям и продлевает период эксплуатации двигателя на модели ВАЗ 2107.

Полусинтетические смазки подходят для автомобилей ВАЗ 2107, поскольку они могут использоваться при условиях теплой зимы и в летний период времени. Это компромиссное решение между синтетическим и минеральным продуктом. Для регионов РФ, где наблюдаются устойчивые морозы и долгие зимы, лучше всего использовать синтетическое масло.

Также стоит отметить, что присадки, используемые в синтетике, обладают хорошими характеристиками смазывания и способствуют замедлению износа, и старения двигателя.

Аббревиатуры CF и SJ, указанные на канистре расшифровываются так:

1. буквы J, F – указывают на качество эксплуатационных свойств моторной смазки. Таким образом, чем дальше расположение буквы в алфавитном порядке, тем выше характеристики смазочного материала;
2. буквы S, C – указывают на категорию силовых агрегатов, для которых используется масло. Соответственно для моторов на дизеле используют букву C, а для бензиновых агрегатов S.
