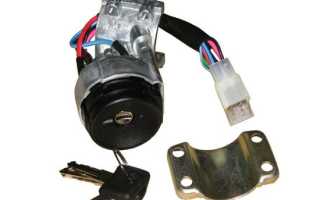

Основные неисправности замков зажигания

Кажется, ну просто проще нет операции чем произвести запуск автомобильного мотора. Ведь нужно совсем немного — повернуть ключ и сердце машины загудит, начнет вибрировать, тем самым давая возможность водителю двигаться вперед. Но бывают моменты, когда все идет не по плану, когда после поворота в замке зажигания ключа ничего не происходит в силовой установке, вообще ничего. В большинстве случаев причиной этому являются неисправности в системе зажигания.

Варианты поломок.

Конечно, вариантов поломок замков зажигания может быть большое количество. Наиболее распространенными являются неисправности, основная причина которых связана с контактами — они окисляются или оплавляются. Обычно это происходит в результате резкого перепада напряжения, а это просто неизбежно в тот момент, когда запускается двигатель. При запуске сердца автомобиля температура электропровода повышается. В следствии, постепенно, раз за разом, год за годом, изоляционная часть постепенно выгорает.

При такой ситуации замена замков зажигания не нужна, а все сводится к замене контактной группы. Что по бюджету более привлекательно. Важный момент! Если производить замену не хотите, а подобного рода проблема возникла в первый раз, можно просто зачистить контакты. На первых порах этого вполне будет достаточно, а с подобной работой справится не только опытный автоэлектрик, но и обычный автомобилист.

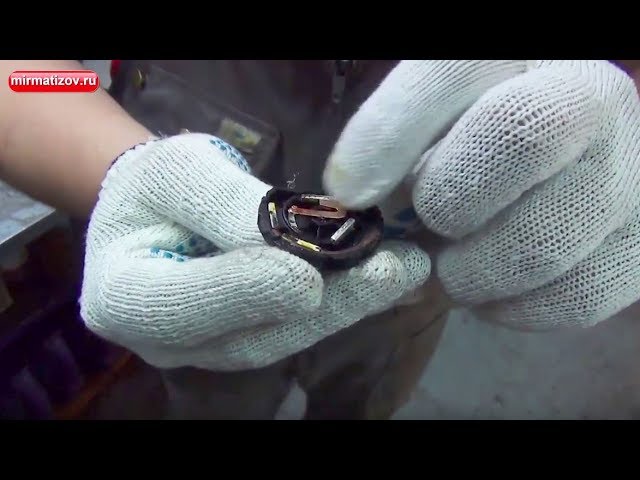

Контактная группа — типичные неисправности.

Вообще ремонт контактных групп и их неисправности (основные) бывают разнообразными. Прежде чем на них остановится подробнее, необходимо разобраться в самой контактной группе. Основная ее задача — производить подключение необходимых потребителей электричества. Самым главным признаком того что контактная группа неисправна — одновременный отказ в работе группы электроустройств. Это связано с тем, что каждый отдельный контакт внутри группы имеет запитку на несколько потребителей одновременно. Например, активация поворотников, фонарей заднего хода, дальний и ближний свет возможна только если включен замок зажигания.

Именно по этой причине в результате неисправности хоть одного контакта, который пропускает через себя на других потребителей питания, от работы «откажутся» все вышеописанные приборы. Бывают случаи, когда прекращают свою работу одновременно несколько устройств, причем часто вроде, как и между собой не связанных. При возникновении такой ситуации причина кроется в проблемах с контактной группой. Очень часто проблемы настолько серьезные, что требуется замена замков зажигания.

Предохранителей.

Еще одним «слабым звеном» является блок предохранителей. Дело в том, что к каждому из его гнезд подведено сразу несколько потребителей. Поэтому неисправности в блоке также могут стать причиной выхода из строя сразу нескольких систем указывает на необходимость ремонта. Кстати, его можно сделать самостоятельно, если иметь знания, навыки и опыт. В случае отсутствия таковых лучше вызывать выездного автоэлектрика.

Помимо этого, данный узел может иметь повреждения, которые будут носить механический характер. Многие автомобилисты сталкиваются с ситуацией, когда поворачивание ключа сопровождаются различными трудностями. Например, ключ клинит, он заскакивает, его тяжело вставить или извлечь. При такого рода проблемах основной причиной является неисправность самой личинки замка. Личинка замка ломается по разным причинам, например, в результате попадания внутрь грязи, пыли, в следствии заводского брака и т.д.

Нередки случаи возникновения и других неприятных ситуации. Например, владельцы машин теряют последние ключи, или их автомобили пытаются угнать, в результате этого замок приходит в негодность. Такого рода проблемы всегда влекут за собой необходимость производить замену замка зажигания. Самому провести подобного рода работу очень тяжело, особенно если отсутствуют навыки.

Да, ремонт контактных групп и их неисправности — это не просто. В большинстве случаев автомобилисты не рискуют заниматься этим самостоятельно. Так как неквалифицированный ремонт может только усложнить ситуацию, в результате этого придется потратить дополнительные финансы. Поэтому если нет навыков, знаний в ремонте замков зажигания, контактных групп, лучше не рисковать. Тем более, что на сегодняшний день не всегда с подобной проблемой нужно ехать на СТО.

Источник

Ремонт замка зажигания Фольцваген

Клинит замок зажигания. Не поворачивается ключ в замке зажигания.

Стартер не крутит , меняем замок или нет? Полезный совет от автоэлектрика.

Признаки неисправности контактной группы замка зажигания

Контактная группа замка зажигания – это устройство, которое при повороте ключа замыкает разные контакты, подключая тем самым, нужные потребители электричества. Признаки ее неисправности могут проявляться по-разному, поэтому разберем их все.

У разных контактных групп существуют разные режимы. То есть, при фиксированных положениях ключа в замке, в разных автомобилях подключаются разные наборы устройств. Например, на «классике» при минимальном положении ключа (когда его можно вытащить) все наружное освещение может полноценно работать, а на ВАЗ-2110 в этом же положении можно включить только габариты. Таким образом, наборы признаков неисправностей контактной группы замка зажигания для данных автомобилей также разные. Но во всех автомобилях мира эти неисправности все же имеют много общего.

Самый главный признак неисправности контактной группы замка – одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии. Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».

Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело – в контактной группе замка зажигания. Еще одна «узкая» точка – блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей. Однако те же фары являются слишком мощными потребителями, поэтому даже в классике разнесены по отдельным предохранителям и их отказ совместно с фонарями заднего хода однозначно говорит о неисправности в контактной группе замка зажигания.

Исходя из этого главного принципа диагностики контактной группы, можно легко вывести и другие признаки:

– Не работающий стартер, когда даже не щелкает ни втягивающее, ни управляющее реле (на них просто не подается напряжение через контактную группу в замке)

– Отказ электрических потребителей, которые, на первый взгляд, никак между собой не связаны, однако должны работать вместе в одном положении ключа зажигания.

– Восстановление работоспособности устройств при шевелении ключом в замке в рамках одного положения (контакты группы при этом соприкасаются еще неповрежденными участками и все-таки пропускают ток на потребители)

Если есть хотя бы один из приведенных признаков, то можно с большой долей вероятности говорить о неисправности контактной группы замка зажигания. Отремонтировать группу, как правило, нельзя, поэтому лучше ее заменить. Однако если в вашем автомобиле существуют некоторые неисправности или отклонения от нормальных электрических параметров, новую группу может ждать та же участь – она сломается и придется менять еще раз. Чтобы этого не случилось, нужно знать почему контактная группа зажигания может выйти из строя.

Поменять же группу в большинстве случае несложно. Ведь она находится в замке зажигания, а доступ к нему затруднен только кожухом рулевой колонки. Инструкция по замене контактной группы для каждого автомобиля своя, в зависимости от конструкции его замка, поэтому информацию о снятии и установке поищите в руководстве по ремонту конкретно вашего авто.

Контактная группа замка зажигания: устройство и замена

Нексия ремонт контактной группы замка зажигания

Замена контактной группы ВАЗ.Replacing VAZ contact group.

Volkswagen Passat 1.8 mi › Бортжурнал › Замена контактной группы замка зажигания

Приветствую всех читателей своего бортовика. У 30-ти летней машины vw passat b3 есть ряд неисправностей, связанных с длительной эксплуатацией машины. И так или иначе туда придется лезть каждому владельцу данного автомобиля (например, поролон на заслонках печки, треснувший (сгнивший подрамник), закисшая трапеция дворников) ну и сегодняшний виновник –КГЗЗ. Другое дело, что этот владелец может быть не Вами (значит Вам повезло) а тот что владел машиной до Вас или будет владеть после Вас. Я владею своим авто вот уже 11 лет, и все вышеуказанные неисправности пришлось устранять мне. Есть еще один ньюанс – то что касается салона – я делаю сам, т.к. точно знаю, где какой саморез закручен и где какая защелка стоит (был печальный опыт – когда при установке сигнализации поломали все, куда лазили). Заранее извиняюсь, за то, что для многих скажу прописные истинны, но дабы не гонять читателя по бортовикам многих уважаемых членов Драйва озвучу их здесь. Но это все прелюдия. Теперь о главном. Итак симптомы. Их два. По крайней мере, оба у меня проявились. И если с первым можно без проблем доехать, то второй … очень коварный. Итак, по порядку. 1. Поворачиваем ключ зажигания в крайнее правое положение и … ничего не происходит. Проблема этого симптома – выработка отверстия в контактной группе (куда вставляется хвостовик личинки замка).

Выход один. Вытащить разъем из КГЗЗ (сняв предварительно нижний кожух рулевой колонки) и воткнуть его в другую КГЗЗ (которая предусмотрительно лежала у меня в бардачке и ждала инсталляции). По другому – никак.

Поэтому совет тем, у кого уже были первые звоночки. Лучше возить запасную с собой. Я так и сделал.

Теперь что нужно для замены. Проблема в том, что сей девайс крепится к корпусу замка зажигание винтиком, и деинсталлировать его (девайс) можно только либо открутив его (винтик), либо выломав. Есть 3 способа (по крайней мере, столько я нашел в интернете) это сделать. 1. Вытащить разъем и ловким движением ломануть КГЗЗ. Если повезет – ушко с винтиком отломается и КГЗЗ без проблем достается руками (если вышла часть корпуса – остальное выколупываем отверткой. При монтаже новой КГЗЗ отпиливаем ушко и вставляем девайс в посадочное место. Надев фишку обеспечиваем фиксацию КГЗЗ (со слов тех, кто это делал) 2. Через «верх». Снимаем руль, кожух подрулевых, подрулевые, рамку приборки. Демонтируем переходную втулку, откручиваем болтик под шестигранник, снимаем корпус замка зажигания – получаем доступ к винтику. 3. Через «низ». Разбираем все, как в п.2, но не демонтируем втулку, а разъединяем рулевой карданчик, вытаскиваем всю рулевую колонку и получаем доступ к винтику, не совсем удобный, но все же.

Замена замка зажигания ВАЗ 2109

Замена контактной группы замка зажигания — Volkswagen Transporter, л., года на DRIVE2

Для удобства отключения разъема КГ вытягиваем руль на себя до предела и фиксируем его ручкой регулировки РК. Прежде чем разбирать дальше есть простой способ проверить работает ли Х контакт на КГ или.

VW-BUS-CLUB

Подключаем аккумулятор. Вставляем ключ и включаем зажигание не заводить! Берем мультимер он же напряжеметр один щуп мы подключаем к корпусу можно взять в прикуривателе — очень удобно, так как недалекоа вторым щупом пытаемся прикоснуться к двум желто-черным проводам, точнее к металлическому контакту, которым обжаты 2 провода см.

В противном случае мультиметр ничего не зарегистрировал выполняем следующий шаг — 8. Если на Х контакте присутствует 12 В, но приборы не работают, то проблема либо в реле J59 см.

Если не работают фары, то осматривать желто-черный провод тот, что толще и переключатель фар. В данный отчет эти работы не входят, поэтому продолжаем, но не забываем выключить аккумулятор.

Как выявить неисправность замка зажигания?

Замок зажигания транспортного средства является одной из основных систем, которые встречаются во многих автомобилях.

Как правило, он размещается под рулем, сразу за цилиндром замка зажигания. Основная его функция – завести двигатель. Ключ зажигания может находиться в нескольких положениях, которые относятся к различным системам автомобиля. Большинство замков зажигания сначала активирует индикаторы и электрические компоненты, затем – топливную систему и систему зажигания, и, наконец, запускают двигатель.

Замок зажигания используется каждый раз перед запуском двигателя автомобиля. Таким образом, он часто подвергается изнашиванию. Существует 5 основных причин, которые свидетельствуют о неисправности замка зажигания.

Как решить проблему заклинивания замка зажигания

Что делать, если замок зажигания заклинило

На протяжении полного срока эксплуатации машины автолюбителю, как правило, приходится встречаться с большим количеством различных неисправностей. Зачастую их просто исправить и они не доставляют больших проблем. Но бывает, происходят такие неисправности, которые ставят автомобилиста в тупик. К примеру, не достаётся и не проворачивается ключ в замке зажигания. Неисправность не очень весомая, но может внести нежелательные изменения в ваши планы на день. С этой бедой вполне можно справиться самим одним из надежных методов.

Кратко о принципе работы замка

Этот коммутирующий узел нужен для запуска электрического оборудования, зажигания и стартера мотора при помощи ключа. Для комфорта автолюбителя и выполнения функции блокировки элемент внедрен в конструкцию рулевого управления справа.

В машинах производства СССР замок был установлен слева от рулевой конструкции.

Замок включает в себя такие составляющие:

• Корпус из стали в форме цилиндра;
• В самом корпусе расположен механизм–личинка;
• Контактная группа, которая присоединяет личинку поводком;
• Стержень блокировки, связанный с механизмом замка.

Совместно с поворотом ключа личинка запускает вал контактной группы. В зависимости от выбранной позиции напряжение подается различным потребителям – электрическому оборудованию, системе зажигания и стартеру. Запорный стержень заблокирует переднее колесо только в положении Lock. В этом же положении ключ достается из зажигания.

Предпосылки появления проблем

Машинное зажигание – обычно сверхнадежные приборы. Неисправности, связанные с износом, возникают, когда машина проходит от ста до трехсот тысяч километров, в зависимости от модели и страны–производителя. Чтобы не столкнуться с неисправностью, автомобилист должен четко поймать момент, когда ключ начинает заедать и предпринять действия по устранению неисправности.

Двигатель запускается и внезапно глохнет

Еще одним признаком неисправности замка зажигания автомобиля является двигатель, который внезапно глохнет. Если замок зажигания не работает в положении «включено», то есть в положении, которое предназначено для включения топливной системы и системы зажигания, это может привести к запуску двигателя и его немедленной остановке. Переключатель зажигания на мгновение подает питание на топливный насос и систему зажигания, что приводит к запуску автомобиля. Однако, затем питание систем подачи топлива и зажигания прекращается, что приводит к остановке двигателя и коленчатого вала.

Отсутствие питания других компонентов автомобиля

Четвертым признаком поломки замка зажигания машины является проблема с питанием других электронных систем. Когда ключ вставлен и повернут в первое положение, то замок зажигания должен активировать автомобильные электросистемы, такие как:

Если этого не происходит, то причина может заключаться в неисправном замке зажигания или цилиндре замка. Подобные неисправности могут также быть вызваны неисправностями проводки или плохими предохранителями. Настоятельно рекомендуем ознакомиться с правильным порядком диагностики автомобиля.

5. Трудности с поворотом и извлечением ключа

Если ключ зажигания застревает при включении автомобиля или извлечении, это может быть признаком изношенного замка зажигания. Ключ не находится внутри замка в нужном положении. Кроме того, неисправный замок может заставить двигатель продолжать работать даже после того, как вы вынули ключ из замка зажигания. Замки зажигания становятся одними из наиболее часто используемых выключателей на автомобилях, и, как и все электрические выключатели, могут со временем изнашиваться и нуждаться в обслуживании.

Если вы обнаружили отклонения в работе механизма замка зажигания, обратитесь к профессиональному технику для проверки автомобиля на предмет необходимости замены.

Замок зажигания: схема, устройство, работа

Для того, чтобы понять как работает он работает, надо понять, из чего состоит замок зажигания. Как и любое другое контактное электро устройство, в нем есть механизм, который соединяет и разъединяет цепь электропроводки. Помимо включения выключения зажигания, замок еще выполняет некоторые функции, которые активируются при повороте ключа:

• в положение №1 — осуществляется подача энергии на панель приборов и различные электронные устройства;
• в положение №2 — производится запуск двигателя;
• в положение №3 — блокируется руль.

Для каждой из этих положений ключа используется своя контактная группа замка зажигания.

Ломается замок зажигания не так часто, как другие детали электрооборудования автомобиля. При неисправном замке системы зажигания определить причину можно самому.

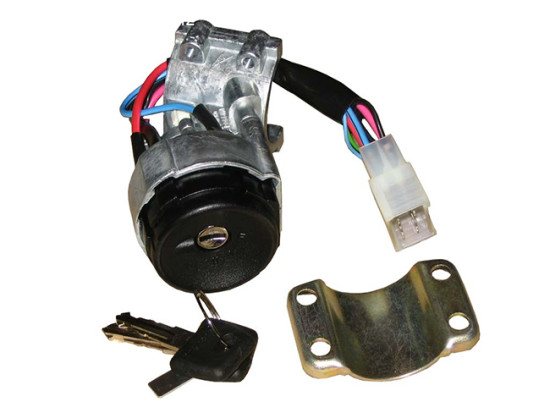

Устройство автомобильного замка зажигания

Конструкция замка состоит из двух блоков:

• электронная часть — это группа контактов, которые замыкают и размыкают цепи в заданной последовательности;
• механическая часть.

Вынимать ключ из замка представляется возможным только в одном положении.

Замена замка зажигания в автомобиле

Замок зажигания в автомобиле может оказаться непригодным к использованию по различным причинам. Это может быть потеря ключей и невозможность их изготовить (хотя при определенном желании можно ключи сделать и без дубликата), неисправность самого замка. Также могут быть и какие-то персональные причины данного действия.

В любом случае, скорее всего, замена замка в автомобиле предполагает наличие специалиста, который способен выполнять данную работу предельно качественно, а для кого-то, возможно, еще будет важным, чтобы было и не слишком дорого. Соответственно, встает вопрос о том, куда именно обращаться, чтобы это сделать.

Нужно отметить, что существует не так много вариантов. Замена замков в автомобиле довольно сложная работа, поэтому выполняют ее только соответствующие специалисты. Это могут быть как самостоятельно практикующие мастера, так и компании, в которых могут выполнять подобные работы. Если говорить о первом случае, то обращаться к самостоятельным умельцам придется на свой страх и риск, так как никаких гарантий в этом случае получить невозможно.

В случае, когда принимается решение о том чтобы обратиться в соответствующую компанию для замены замка в автомобиле, возможны два варианта. Первый вариант предполагает обращаться в специализированные салоны по обслуживанию авто. И данный вариант является наиболее объективным. А второй вариант, это компании, которые обслуживают любые автомобили. В этом случае нужно обратить внимание на то чтобы специалисты, которые там работают, были достаточно квалифицированными и качественно выполняли свою работу.

Источник

Виды неисправностей замка зажигания

Самыми распространенными неисправностями являются:

Причины у всех перечисленных неполадок могут различаться. Примерные признаки сгорания контактной группы — одновременная неработоспособность многих приборов, работающих от электричества, так как контактная группа замка зажигания питает многие объекты: ближний свет, дальний, поворотники, фонари. Все эти составляющие авто, на первый взгляд, не связаны между собой. Но если они перестают работать одновременно, неполадки стоит искать в замке зажигания.

Если первый вариант неисправности можно отнести к электрической части, то второй – к механической. Эта деталь может подвергнуться преждевременному износу из-за некачественного исполнения производителем. Еще неисправность может возникнуть из-за сильного нагрева части корпуса. При таких проблемах ключ без каких-либо видимых причин может провернуться вокруг оси, но при этом автомобиль не заведется. В электронных замках причиной такого поворота событий могут стать вышедшие из строя датчики, влияющие на пуск.

Выход из строя личинки замка зажигания приводит к тому, что машину можно завести любым ключом или даже посторонним предметом. На работоспособность техники такая поломка не влияет. Однако автомобиль теряет противоугонные качества.

Неисправность замка зажигания может стать причиной неработоспобности запорного механизма рулевой колонки. Это хоть и примитивная защита, но она создает некоторые сложности угонщику. Неработоспосбность замка зажигания иногда приводит к блокировке самого ключа. При этой поломке его нельзя провернуть в замке, а после упорных попыток, ключ и вовсе может сломаться.

Специалисты выделяют следующие основные причины этой проблемы: замерз основной узел из-за низких температур, загрязнение, деформация ключа. Все эти поломки можно устранить собственными руками. Рассмотрим процесс самостоятельного снятия и установки детали подробнее.

Проверка работоспособности контактной группы замка зажигания

Диагностику на пригодность контактной группы замка зажигания выполняют прибором — мультиметром. Контакты проверяются на изменение сопротивления.

Очередность проведения работ

Проверку работоспособности детали осуществляют в следующей последовательности.

1. Отсоединяют аккумулятор (можно снять лишь «-» клемму).
2. Отключают контакты проводной колодки.
3. Разъемы замка проверяют в разных положениях (пары контактов нижнего и верхнего ряда).

Показания мультиметра

При проверке мультиметром смотрим на следующие признаки и показания прибора:

1. Невозможность измерения (знак «бесконечность») — замена контактной группы без возможности манипуляций и ремонта.
2. Колебания стрелки датчика (цифр на экране) означают прерывистый контакт. Потребуется проверка клемм на плотность соединения и зачистка от окисления.
3. Признаки неисправности контактной группы замка зажигания — нулевые показания мультиметра.
4. Дальнейший этап выявления неисправности — проверка электропроводки на целостность.

Характеристика группы контактов

Для начала предлагаем узнать, зачем нужна контактная группа замка зажигания, какое ее устройство и принцип работы.

Предназначение и функции

По сути, КГЗЗ используется для обеспечения соединения всех без исключения электроцепей транспортного средства. То есть когда водитель поворачивает ключ в замке, КГЗЗ замыкает контакты, таким образом, позволяя использовать все без исключения электрические приборы.

Устройство

Схема устройства замка
Сам по себе замок зажигания — это простой прерыватель электроцепи. При повороте ключа производится регулировка контактов, в результате чего осуществляется возможность запуска двигателя, питания оборудования, а также остановка силового агрегата. Если вы разберете корпус самого замка, то увидите, что внутри него расположено само устройство, а также большое количество проводов, соединенных между собой. Провода на замок идут от аккумуляторной батареи.

Непосредственно сама контактная группа замка зажигания выходит в место подключения этих электрических девайсов. Чтобы не допустить замыкания и разграничить сами контактные элементы, КГЗЗ монтируется в пластиковом корпусе.

Принцип работы

Автомобильная система зажигания может быть либо батарейной, либо генераторной. Их принципиальное различие заключается в том, что батарейное зажигание оснащается автономным источником питания, соответственно, все электрооборудование может быть включено без запуска двигателя. Что касается генераторной системы, то в данном случае активация электрооборудования возможна только после запуска двигателя.

Когда водитель поворачивает ключ в замке, происходит замыкание контактов электроцепи от минусовой клеммы на АКБ к катушке. При этом через проводку к замку начинает поступать напряжение, которое посредством контактов поступает на катушку, после чего возвращается на плюсовой выхода батареи.

В тот момент, когда напряжение проходит через катушку, в ней образуется очень высокое напряжение, которое впоследствии передается на свечи. В конечном итоге происходит замыкание контактов и запуск двигателя. Кроме самой цепи зажигания, в машине есть и другие электроцепи, проводящие напряжение от ключа к электроприборам. Каждый из проводов отвечает за подключение контактов друг с другом (автор видео — канал Ремонт и обслуживание авто).

Основные неисправности

Вкратце о причинах, по которым может потребоваться ремонт контактной группы замка зажигания:

Устройство и функции контактной группы замка зажигания

Функциональные элементы замка: поворотный регулирующий элемент и контактная группа. Основная функция контактной группы замка зажигания — замыкание клемм контактов и подключение элементов в электроцепи. Изменение положения ключа позволяет последовательно выполнить этапы:

• замкнуть контуры питания электрических приборов и системы освещения;
• подать ток на свечи зажигания и стартер;
• запустить двигатель автомобиля.

Принцип работы

Поворот ключа замыкает контур и позволяет подать питание от аккумулятора к катушке. Напряжение передаётся на свечи зажигания через провода. Стартер начинает раскручивать двигатель — топливная смесь воспламеняется в камере сгорания, двигатель запускается и начинает работу.

Первый режим переключения ключа позволяет разблокировать поворот руля. Система замыкания механизма руля выполнена для безопасности — с противоугонной целью. Следующее положение ключа в замке зажигания позволяет:

• включить подсветку панели приборов;
• габаритные огни;
• пользоваться стоп-сигналами и «аварийкой».

Проблемы запуска транспортного средства

Проблемы с этой частью транспортного средства (далее ТС) знакомы многим. Бывает и такое, что при вынимании ключа из замочной скважины этой системы автомобиль продолжает работать.

Интересно то, что большинство владельцев авто берутся в таких случаях перед глушением двигателя включать заднюю скорость и переставлять ключ в третье положение. Тогда машина глохнет.

Для тех, кто готов потратить своё свободное время на исправление этой ситуации, рекомендую провести осмотр контактов замка зажигания. При имеющимся мультиметре дело пойдёт на «ура».

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

Изъятие замка с помощью шила

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Строение замка зажигания

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Что может случиться с замком зажигания

В зависимости от вида контактной группы будут отличаться и ее режимы. Для каждой модели машины при определенном положении ключа будет характерно подключение заданного набора устройств.

Собственно, это и вызывает ряд определенных неудобств, так как отличия касаются не только работы контактной группы замка зажигания, но и характерных для нее симптомов поломки. Вместе с тем, существует определенный перечень того, что может случиться с замком зажигания.

В основном поломка происходит на почве окисления или подгорания контактных групп. Последнее возникает из-за частых и сильных перепадов напряжения в момент запуска автомобильного двигателя.

Замена личинки замка зажигания

Всё более часто владельцы ТС сталкиваются с проблемой заедания ключа при повороте или же трудностями вставки ключа. В такой ситуации можно самим постараться заменить личинку замка зажигания в домашних условиях. Для этого потребуются следующие инструменты:

Отсоединяем контакт

Для начала отсоединяем клемму минусового контакта от АКБ. Нужно скрутить винты кожуха, находящиеся на колонке руля. Два располагаются рядом с торпедой, а другие два — рядом с рулём.

Откручиваем саморезы

Затем откручиваем саморезы кожуха. Для доступа к замку запуска двигателя снимаем кожухи. Минусовой отвёрткой извлекаем личинку, аккуратно постукивая по ней, чтобы достать штифт. При отрицательном результате возьмите тонкое сверло и высверлите саму личинку.

Вытаскиваем замок запуска без замены личинки

Если вы хотите вытащить замок запуска двигателя, не меняя личинки или до её замены, открутите сначала болты, которые крепят отключение зажигания.

Зубило с молотком очень хорошо подойдут в этом деле. Затем берём плоскогубцы и откручиваем болты. Не забывая отключить разъём электрики, снимаем скобу рулевой колонки, а следом — и замок зажигания.

Откручиваем саморез, который держит реле зажигания. Стоит помнить об отсоединении разъёма, когда будете вытаскивать реле из панели. При помощи крестообразной, или же плюсовой, отвёртки откручиваем саморез, потом отжимаем защёлку и снимаем крышку. Таким же методом можно снять группу контактов, а впоследствии — и вынуть выключатель зажигания.

Как заменить контактную группу замка зажигания

Работа проходит в таком порядке:

1. Выставить руль ровно. Можно проверить по колесам, чтобы колеса стояли ровно.
2. Разъединить клеммы аккумуляторной батареи.
3. Снять обшивку звукового сигнала. Смотря какой руль, делается по-разному.
4. Отсоединить питание от сигнала.

Если руль с подушкой безопасности, то порядок работы такой:

1. Выставляем руль. Колеса ровные.
2. Отсоединить аккумулятор.
3. Подождать пол часа.
4. Открутить 2 винта обшивки руля.
5. Снять подушку безопасности.
6. Отсоединить заднюю часть сборки подушки безопасности AirBag.
7. Отсоединить звуковой сигнал.

Дальше, порядок для обоих вариантов:

1. Снять резиновую прокладку.
2. Открутить гайку крепления руля и снять ее вместе с шайбой.
3. Сделать маркировку деталей, чтобы было легче при сборке.
4. Снять рулевое колесо.
5. Открутить 3 винта крепления рулевых переключателей (поворотники, дальний и ближний свет, звуковой сигнал и т.д.).
6. Аккуратно снять переключатели управления электронными приборами.
7. Снять пластиковый кожух.
8. Открутить болт слева внизу панели.
9. Снять замок и отсоединить провода.
10. Открутить маленький винт на замке зажигания в задней части.
11. Вытянуть контактную группу зажигания.
12. Новую контактную группу перед установкой надо смазать.
13. Подсоединить провода к новой группе контактов.
14. Собрать все в порядке обратном разборке.
15. Подсоединить клеммы АКБ.
16. Проверить исправность отремонтированного замка (с замененными контактами).

Проверка контактной группы Омметром

1. Для проверки целостности контактной группы надо отсоединить клемму «-» от аккумулятора.
2. Далее — снимаем защитный кожух руля, и под ним отсоединяем штекер проводов.
3. Мультиметром в положение определения сопротивления или омметром определяем сопротивление. Крокодильчиками или иголками измерительного устройства поочередно тестируем клеммы на штекере (фишке). То есть, подсоединили сначала к первой паре (контакты надо проверять попарно — верхний с нижним) к клемме и крутим ключ зажигания во все режимы. Если обнаружился слабый контакт, то скорее всего поломалась сердцевина замка. Сердцевина замка взаимозаменяема, ее можно заменить или полностью поставить новый замок.

Меняем контактную группу

Если во время теста выяснилось, что неисправна контактная группа, то последовательность действий будет такова.

Защёлки на крышке контактной группы отгибаются отвёрткой

Все защёлки отогнуты, крышка снимается

Контактная группа полностью снята

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самым уязвимым местом этого узла являются вовсе не контакты, а пластиковые защёлки на крышке замка. Отгибая их, ни в коем случае не следует прилагать больших усилий, так как они очень хрупкие. Если защёлки окажутся сломаны, то придётся покупать новый замок зажигания, так как крышки от таких замков очень редко продаются отдельно.

Что не следует забывать при работе?

При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.

Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.

Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.

Источник

Что необходимо для замены контактной группы замка зажигания Дэу Матиз

1. Набор отверток
2. Новая контактная группа

В качестве новой контактной группы замка зажигания лучше всего использовать оригинал. Артикульный номер оригинальной контактной группы – GM 93741069.

Специалисты не рекомендуют пользоваться самыми дешевыми китайскими аналогами, которые стоят меньше $ 7-10. Часты случаи, когда через короткий промежуток времени бюджетные контакты начинают жить своей собственной жизнью. Результатом неправильной работы контактов является самопроизвольное включение/отключение магнитолы, света и даже охранной системы.
