Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливозаборника левого бака.

Только в Хантере струйный насос встроен в крышку топливного модуля.

Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.

На автомобилях, оборудованных инжекторным двигателем, применена система подачи топлива без крана переключения топливных баков. Отсутствие крана исключает возможность нарушения толивоподачи из-за несвоевременного его переключения.

К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива. По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак сообщается с атмосферой через сепаратор с клапаном. Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.

Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.

Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.

Не тут то было, не обеспечивают пробки герметичного уплотнения и бензин бежит из горловины правого бака.

Сами крышки выполнены с трещотками, что не дает возможности плотного закрывания горловин бака.

Как с этим бороться? — Завод изготовитель то бишь Ульяновский напрочь отказался дать ответ на поставленный технический вопрос, отфутболив к официальному дилеру. (чудаки на букву М).

Берем электроклапан Lovato от газового оборудования автомобилей (он как раз служит отсекателем бензина).

Можно пользоваться вручную, ввернув болт до конца, мы открываем клапан, отвернув закрываем.

Устанавливаем на трубку топливозаборника с левого бака.

Получилось не ахти, но работает прекрасно, нужно докупить переходники под углом 90 градусов, иначе такие петли получились, короче нельзя, потому что происходит перегиб шланга.

И так, проблема решена и опробована.

Может патент оформить?)))

Продолжение не заставило ждать, шланги временное явление, все равно перегиб образуется.

С утреца, 3 градуса мороза, солнышко светит, на голову падает с крыши авто пушистый снег, сдуваемый легким дуновением, моя конструкторская мысль работает))).

Для осуществления данной идеи понадобилось, чуть меньше пол метра медной трубки 8 мм, набор развальцовки 5/16 с труборезом и трубогиб для медных трубок 6-8-10 мм.

На автомобилях Уаз Хантер с двигателем ЗМЗ-409 Евро-2 применена система питания топливом без крана переключения топливных баков. Подача топлива осуществляется погружным электробензонасосом (погружным модулем) установленным в правом топливном баке.

Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер.

Из топливных баков, через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне 300 кПа. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок.

Топливные форсунки представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя. Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов электронного блока управления.

Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны двигателя, что улучшает качество топливо-воздушной смеси. Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.

Избыток топлива в рампе сбрасывается через сливное отверстие регулятора давления и струйный насос в правый бак. Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак.

После любых работ по обслуживанию или ремонту системы питания топливом двигателя ЗМЗ-409, связанных с подтягиванием соединений, снятием или заменой деталей и узлов необходимо провести проверку герметичности системы.

Не герметичность в соединениях устраняется путем подтягивания соединений или заменой дефектных элементов. Затяжка штуцеров стальных топливных трубопроводов должна производиться моментом 27+-7 Нм. Затяжка хомутов резиновых шлангов производится моментом 3.5+-0.5 Нм.

Признаки неисправности системы питания топливом двигателя ЗМЗ-409.

Засорение сетчатого фильтра погружного модуля в правом топливном баке, фильтра тонкой очистки топлива, наличие в топливных баках грязи и механических примесей проявляются в ухудшении динамики автомобиля, неустойчивой работе двигателя прежде всего на больших нагрузках.

При этих признаках, во избежание выхода из строя погружного модуля и топливного , следует незамедлительно промыть правый топливный бак и сетчатый фильтр погружного модуля, а также заменить фильтр тонкой очистки топлива.

При температуре окружающего воздуха ниже 0 градусов признаки засорения могут быть обусловлены наличием воды и ее замерзанием в системе питания. При обнаружении воды в топливе следует его слить и промыть топливные баки с топливопроводами чистым бензином, а фильтр тонкой очистки топлива заменить. Если после проведения указанных мероприятий характер работы двигателя не изменился и наблюдается неустойчивая работа двигателя, то необходимо провести следующие работы — .

Топливные баки Уаз Хантер.

Система питания топливом Уаз Хантер включает в себя два однаковых по объему топливных бака. Емкость каждого — 35 литров. Обслуживание топливных баков заключается в периодической промывке или замене фильтра погружного модуля в правом баке, промывке фильтра приемной трубки указателя уровня топлива в левом баке и самих баков. Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления. Для промывки топливные баки снимите с автомобиля.

Промывку фильтра погружного модуля или приемной трубки указателя уровня топлива можно произвести, не снимая бак с автомобиля, при этом погружной модуль или указатель извлеките через люк в полу кузова.

Пробки топливных баков надо содержать в чистоте и следить за тем, чтобы они были плотно закрыты. Каталожный номер герметичной пробки топливных баков Уаз Хантер — 31602-1103010. Также на топливные баки подходят пробки 2108-1103010-11, при условии, что они выполнены полностью герметичными.

С целью снижения выброса в атмосферу паров топлива на автомобилях Уаз Хантер устанавливается система топливных испарений. Левый топливный бак сообщается с атмосферой через сепаратор, клапан и адсорбер.

В процессе эксплуатации автомобиля, необходимо обращать внимание на:

— присутствие резкого запаха бензина в салоне, подкапотном пространстве в местах прохождения топливо и паропроводных шлангов и трубок. При его наличии замените адсорбер; — правильность установки электромагнитного клапана продувки адсорбера; — трещины и повреждения адсорбера — при их наличии замените адсорбер; — пережатия и повреждения топливо и паропроводных шлангов, поврежденные и негерметичные трубки и шланги необходимо заменить.

Топливная рампа.

Предназначена для подключения топливной магистрали к впускному тракту двигателя и для установки форсунок. Топливная рампа представляет собой сквозную трубу с четырьмя отверстиями для подключения и фиксации входных штуцеров форсунок.

С одной стороны трубы подключена подающая топливная магистраль, с другой — сливная топливная магистраль с регулятором давления топлива. Выходные штуцеры топливных BOSCH 0 280 150 560 или SIEMENS 6354 ZMZ DEKA1D через уплотнительные кольца прижаты топливной рампой к отверстиям в головке блока цилиндров.

Фильтр тонкой очистки топлива.

Система питания топливом оборудована фильтром топлива. Он выполнен в виде одноразового не разборного фильтр-патрона. Замену топливного фильтра производите через каждые 20 000 километров или в случае возникновения неисправностей указанных выше.

Регулятор давления топлива BOSCH DR-L 0280160258 или его аналог.

Предназначен для поддержания постоянного давления топлива в топливной рампе и задроссельном пространстве впускной трубы. Регулятор давления топлива состоит из следующих элементов: корпус с камерой давления, входной и выходной топливные штуцеры, клапан управления обратным сливом топлива, закрепленный на диафрагме, и вакуумная камера с воздушным штуцером.

Регулятор давления топлива крепится через входной резьбовой штуцер к сливному отверстию топливной рампы, а его выходной штуцер соединяется через сливной трубопровод со струйным насосом. Воздушный штуцер регулятора давления топлива соединен тонким резиновым шлангом со штуцером, ввернутым в ресивер впускной трубы.

Повышенное давление топлива, более 300 кПа, в топливной рампе двигателя проявляется повышенным расходом топлива, дымным выхлопом двигателя. При этих признаках следует прочистить струйный насос, продуть сливные топливопроводы от регулятора давления на топливной рампе до правого бака. При необходимости замените регулятор давления и электробензонасос.

Система питания топливом двигателя ЗМЗ-409 на Уаз Хантер оборудована струйным насосом. Он предназначен для принудительной перекачки топлива из левого топливного бака в правый. Струйный насос представляет собой инжектор, проточный канал которого подключен к трубопроводу слива топлива в бак, а инжекционный канал — к трубопроводу топливозаборника. Закреплен на топливных шлангах у правого лонжерона рамы.

Периодически проверяйте герметичность насоса и его соединений. При отсутствии перекачки топлива из левого топливного бака в правый, снимите струйный насос и выверните его форсунку, промойте его чистым бензином и продуйте воздухом.

УАЗ Hunter пришел на смену УАЗ-469 в 2003 г. За последнее время данный автомобиль несколько раз подвергался модификации. Этот «охотник» пользуется большим спросом у жителей отдаленных регионов Российской Федерации. Данный автомобиль используется и в военных целях.

Как устроена топливная система в инжекторном УАЗ?

Автомобиль УАЗ буханка инжектор с полным приводом имеет высокий уровень проходимости. Представленный автомобиль может перевозить груз в пределах от 2 500 до 3 000 килограмм, а масса буксируемого прицепа без тормозов не должна превышать 750 килограмм, с тормозами 1 500 килограмм. УАЗ буханка может развивать скорость до 130 километров за час. Передний мост автомобиля марки УАЗ буханка инжектор отключен по умолчанию и активируется исключительно по необходимости. Это связано с тем, что постоянное функционирование переднего моста значительно увеличит расход топлива на УАЗ буханка инжектор, а расход топлива является одним из самых важных факторов при выборе автомобиля из-за нынешних экономических условий. Именно поэтому сегодня мы более подробно поговорим о топливной системе автомобиля УАЗ буханка инжектор.

Итак, в данной статье представлены такие довольно распространенные вопросы:

• Что собой представляет топливная система на УАЗ буханка инжекторе?
• Чем особенна топливная система автомобиля УАЗ буханка инжектор?
• Как правильно провести самостоятельную очистку форсунок?
• Самостоятельная промывка бензонасоса.

Основная информация о топливной системе

Расход топлива на автомобилях марки УАЗ зависит от его модификаций, а также времени года и стиле езды. Расход топлива на УАЗ буханка инжектор при передвижении с стабильной скоростью находится в промежутке от 13 до 18 литров на 100 километров. Топливная система на УАЗ буханка инжекторе не имеет краник, который переключает соответствующие баки. Это исключает нарушение подачи топливной смеси вследствие неправильного переключения крана или плохой герметичности.

Топливная система автомобиля УАЗ буханка инжектор состоит из нескольких агрегатов, одним из которых является топливный насос. К насосу топливная смесь поступает из левого бака по специальной трубке, которая располагается на датчике топлива автомобиля УАЗ буханка инжектор.

В случае возникновения необходимости в левый бак автоматически поступает горючая смесь из правого бака. Также стоит обратить ваше внимание на то, что инжектор предполагает начатие расхода горючей смеси с правого бака.

Топливная система автомобиля УАЗ буханка инжектор предусматривает дополнительную магистраль слива горючей смеси в левую емкость. В данную систему устанавливается струйный насос, способствующий перекачиванию горючей смеси из правого бака в левый. Инжектор в таком случае функционирует благодаря энергии, которая образуется во время сливания топливной смеси. Также стоит обратить ваше внимание на то, что из-за герметичности исключается протекание топливной смеси и её испарение. Между атмосферой и наливной трубкой правой емкости располагается блок с клапанами. Представленный агрегат инжекторного двигателя располагается на радиаторе под капотом.

Основные рекомендации по эксплуатации системы УАЗ буханка инжектор от опытных автолюбителей:

• В случае частичного заправления топливного бака автомобиля УАЗ буханка инжектор необходимо вначале заполнять левую емкость;
• Во время закрытия горловин обязательно необходимо убедиться в том, что клапаны имеют исправное состояние. Помимо этого не менее важно регулярно проводить проверку целостности прокладок, которые позволяют сохранять герметичность закрывания пробок;
• Регулярно контролируйте затраты топливной смеси учитывая изменения объёма топлива в правом и левом баках;
• При обнаружении нарушения автоматического протекания топливной смеси из правого бака в левый, используйте топливную смесь второй емкости инжектора, а для этого вам необходимо будет перелить топливную смесь из первого бака. Для того чтобы провести эти действия опытные автолюбители рекомендуют создавать избыточное давление в правой емкости с помощью насоса, который необходимо подсоединить к баку с бензином;
• Для обеспечения беспроблемного питания двигателя из правого бака, необходимо рассоединить шланг и трубку соответствующего датчика левой емкости, а после этого соединить его с трубкой, которая расположена на поперечнике кузова автомобиля УАЗ буханка инжектор;
• Абсолютно каждый автолюбитель, владеющий представленным автомобилем, обязан знать о том, что на промежутке между электрическим бензонасосом и регулятором давления, во время включения зажигания и несколько минут после этого, топливная система сохраняет давление около 300-ти кПа.

Замечание:

Обратите внимание на то, что ремонтные работы топливной системы, а также установление инжектора не может проводиться в вышеперечисленные моменты. Изначально необходимо будет провести снижение давления и ослабление на соответствующем фильтре.

Для того чтобы правильно проводить снятие и установку бака необходимо знать его устройство. Следственно возникает вопрос: Из чего же состоит топливная система автомобиля УАЗ буханка инжектор?. Топливная система УАЗ буханка на инжекторном двигателе состоит из двух емкостей, фильтров и приемных трубок. Также следует обратить ваше внимание на то, что каждая емкость оснащается специальной глухой пробкой, благодаря которой топливная система остается в герметичном состоянии. К тому же, под капотом машины располагается клапан емкости с бензином, который обеспечивает поддержание постоянного давления в баке.

Касательно струйного насоса, он представляет собой инжектор с прочным каналом, который подключается к трубопроводу слива горючей смеси в левый бак. К правому баку подключается инжекторный канал. Представленный агрегат располагается на рамке левого лонжерона.

Чистка форсунок УАЗ

Топливная система автомобиля марки УАЗ буханка инжектор имеет не менее важный элемент названный форсунками. Форсунка оснащена гидравлическим клапаном с соответственным приводом. Представленное устройство предназначается для дозирования и тонкого распыления горючей смеси в сторону впускного клапана цилиндра. Располагать форсунки необходимо справа на двигатель в специальные отверстия. Для установления форсунок используется двухконтактная розетка с защелками и пазами.

Самостоятельное очищение форсунок

В большинстве случаев топливная система выходит из строя из-за поломки форсунок. Данный элемент топливной системы можно легко очистить в домашних условиях.

Для самостоятельного очищения форсунок топливной системы понадобится:

• Специальная жидкость для промывки инжектора;
• Бензин;
• Изопропиловый или этиловый спирт;
• Ультразвуковая ванна.

Ультразвуковая ванна оснащается генератором, усилителем и батареей, а на дне располагается излучатель импульсов. Также следует учитывать то, что ультразвуковые ванны могут быть разной емкости и мощности. Для того чтобы очистить форсунки топливного насоса необходимо обзавестись специальной жидкостью, в которую помещаются детали приблизительно на 10 минут. Для очищения деталей форсунки используется кисточка. После этого отрезаем от шприца носик и надеваем на него форсунку. Жидкость для промывания форсунок набирайте и сливайте в другую емкость.

В основном такое очищение каждой форсунки занимает около пяти минут, а после необходимо провести ультразвуковую обработку деталей. Для этого необходимо погружать в ультразвуковую ванну детали частично и исключительно в подвешенном состоянии. Если жидкость имеет температуру около 40⁰С, то детали можно погружать в нее на 10 минут. Успешное очищение дает возможность быстро избавиться от возникших проблем во время запускания инжекторного двигателя автомобиля марки УАЗ буханка. Правильное функционирование форсунок топливной системы обеспечивает нормальную работу КПП и увеличение максимальной скорости.

autodont.ru

Надежность силовых агрегатов

Бензиновый двигатель более надежный, чем дизельный. При этом оба мотора легко переносят зимы, обеспечивая нужный объем тяги при езде. Хантеры оснащены прочными шасси. Впереди находятся следующие элементы.

1. Пружинная подвеска.
2. 2 продольных рычага.
3. Тяга.
4. Стабилизатор.

Корма внедорожника опирается на 2 продольные рессоры. Впереди и сзади предусмотрены гидропневматические амортизаторы с двухсторонним действием. Передние колеса имеют дисковые вентилируемые тормоза и суппорты с поршнями. Задние колеса оснащены барабанными тормозами. Внедорожник укомплектован гидроусилителем руля.

Необходимо отметить, что данное транспортное средство имеет систему полного привода, представленную двухступенчатой коробкой с мостами. Для постоянного режима характерна подача тяги на заднюю ось. При необходимости владельцы УАЗ могут жестко заблокировать переднюю ось.

По проходимости Хантер считается универсальным автомобилем. Если машина нужна для преодоления бездорожья, автомеханики советуют отдавать предпочтение дизельному варианту. Рассматриваемый внедорожник отлично себя чувствует на проселочных дорогах. Но если автомобиль все-таки застрял в грязи либо снегу, потребуется помощь трактора.

Необходимо учесть, что на заводской резине по бездорожью долго не поездишь. Поэтому рекомендуется приобрести комплект специальных вездеходных шин. Автомобилисты отмечают, что при езде на скорости более 100 км/ч в салоне слышны сильный шум и скрип. Управлять Хантером легко, правда, активнее потребуется доворачивать руль на крутых поворотах. При торможении следует учитывать короткий тормозной путь при сбросе скорости со 100 км/ч до 0, особенно если автомобиль двигался быстрее, чем 60 км/ч.

UAZ Hunter — как защитить правый бак от перелива. / Сибирский охотник

Струйный насос выполнен в виде инжектора, проточный канал которого подключен к сливному трубопроводу, идущему от двигателя, а инжекционный канал — к трубопроводу топливозаборника левого бака.

Только в Хантере струйный насос встроен в крышку топливного модуля.

Топливные баки, снабженные пробками для слива отстоя, расположены слева и справа между продольными балками рамы и боковыми панелями кузова.

На автомобилях, оборудованных инжекторным двигателем, применена система подачи топлива без крана переключения топливных баков. Отсутствие крана исключает возможность нарушения толивоподачи из-за несвоевременного его переключения.

К топливному насосу топливо поступает из левого бака через приемный трубопровод, установленный на датчике уровня топлива. По мере расхода топлива правый бак автоматически пополняется из левого за счет возникающего разрежения, поскольку правый бак не сообщается с атмосферой, а левый топливный бак сообщается с атмосферой через сепаратор с клапаном. Таким образом, при наличии топлива в правом баке расход идет первоначально в основном из правого бака.

Избыточное топливо, отводимое топливным насосом обратно, поступает в правый бак через трубопровод слива топлива.

Пробки наливных горловин топливных баков глухие, обеспечивают герметичное уплотнение, исключают возможную утечку и испарение топлива.

Не тут то было, не обеспечивают пробки герметичного уплотнения и бензин бежит из горловины правого бака.

Сами крышки выполнены с трещотками, что не дает возможности плотного закрывания горловин бака.

Как с этим бороться? — Завод изготовитель то бишь Ульяновский напрочь отказался дать ответ на поставленный технический вопрос, отфутболив к официальному дилеру. (чудаки на букву М).

Берем электроклапан Lovato от газового оборудования автомобилей (он как раз служит отсекателем бензина).

Можно пользоваться вручную, ввернув болт до конца, мы открываем клапан, отвернув закрываем.

Устанавливаем на трубку топливозаборника с левого бака.

Получилось не ахти, но работает прекрасно, нужно докупить переходники под углом 90 градусов, иначе такие петли получились, короче нельзя, потому что происходит перегиб шланга.

И так, проблема решена и опробована.

Может патент оформить? )))

Продолжение не заставило ждать, шланги временное явление, все равно перегиб образуется.

С утреца, 3 градуса мороза, солнышко светит, на голову падает с крыши авто пушистый снег, сдуваемый легким дуновением, моя конструкторская мысль работает ))).

Для осуществления данной идеи понадобилось, чуть меньше пол метра медной трубки 8 мм, набор развальцовки 5/16 с труборезом и трубогиб для медных трубок 6-8-10 мм.

Замена топливного фильтра УАЗ Патриот

Динамические характеристики авто и мощностные параметры силовой установки зависят не только от технического состояния механизмов, а и от столь «неприметных» расходных элементов, как фильтры.

Поэтому замена топливного фильтра УАЗ Патриот должна осуществляться не только по плановому проведению ТО, а в случаях обнаружения проблем с рабочими режимами двигателя.

Топливный фильтр проводит тонкую очистку, поэтому в зависимости от качества топлива может довольно быстро забиваться, при этом значительно снижается его пропускная способность, а сам силовой агрегат ощущает его недостаток с падением тяги.

Причины экстренной замены топливного фильтра УАЗ Патриот

Экстренно поменять топливный фильтр на УАЗ Патриот приходится в ряде случаев:

• Двигатель отказывается заводиться с явными признаками отсутствия подачи топлива, т.е. не происходит выход даже на холостые обороты.

• При ускорении транспортное средство начинает дергаться или вовсе происходит провал в тяге и оборотах мотора.

• Холостые обороты «плавают», происходят сбои в сгорании топлива, а при попытке выхода на повышенные обороты ощущается провал и «троение». На ходу это ощущается не только подергиванием, а будто вместо разгона зацепили дополнительный груз к машине.

Стоит учесть, что срок службы топливного фильтра номинально составляет 15 – 20 тысяч километров, но в реальности может составлять всего порядка 10 000 км, поэтому зачастую его меняют одновременно с заменой воздушного фильтра УАЗ Патриот. Схожие сроки также для замены фильтра в салон УАЗ Патриот.

Этапы замены топливного фильтра УАЗ Патриот

Важно!!! Перед тем, как купить топливный фильтр УАЗ Патриот, необходимо правильно его подобрать, т.к. для бензиновых и дизельных они отличаются, к тому же существуют отличия по пропускной способности и степени фильтрации. Рекомендуется подбирать модель по каталожному номеру или артикулу.

Для замены расходного элемента необходимо обязательно знать, где находится топливный фильтр УАЗ Патриот, т.к. его расположение отличается от модельного ряда авто. Так в бензиновых моделях фильтрующий элемент можно обнаружить под днищем кузова, а вот у дизелей он обычно располагается в подкапотном пространстве.

Сам процесс замены ничем не отличается от замены других расходных элементов. Необходимо демонтировать старый и установить новый. Но для проведения мероприятия без неприятностей автомобиль должен обязательно простоять без рабочего двигателя порядка 20 минут, т.к.

только за такой период времени давление в системах снижается до минимума. Особое внимание уделяется герметичности сборки топливопровода, т.к. уплотнители, трубки и хомуты также подвергаются старению со снижением их надежности.

Для облегчения откручивания резьбовых соединений рекомендуется их обработать любой глубоко проникающей смазкой.

Важно!!! При установке нового топливного фильтра УАЗ Патриот необходимо обязательно обратить внимание на направление прохождения топлива. На фильтрующем элементе указана стрелка. Установка в обратном направлении хоть и не критична, но не желательна, т.к. нарушает правильное прохождение топливо через фильтр со сбором частиц загрязнения.

Перекачка из бака в бак — УАЗ Hunter, 2.7 л., 2010 года на DRIVE2

Проблемы с перекачкой из левого в правый бак возникли достаточно давно. Впервые — в 2013 году во время поездки в Карелию и тогда удалось прямо на трассе дунуть насосом в трубки идущие от левого бака в правый и всё заработало. Потом долгое время дальняки не катал и оно не мешало — заправлял только правый. Во время поездки на майские вокруг Селигера так же пользовался одним баком. В июле внезапно как то стало сильно пахнуть бензином в салоне, обнаружил, что на левом баке течет из под одного из болтов, при этом заправлялся только в правый. Заехал в железяку, купил новых болтов (старые — убогие винты под крест — если закисают, то крест срывается, приходится выкручивать «крокодилами») новые прокладки (при установке нужно обращать внимание на отверстия — прокладки подходят только в одном положении — проще всего надеть прокладку на датчик/штуцер вставив все болты, и только потом вставлять всю конструкцию в бак), хотел еще новый топливозаборник взять, поскольку увидел повреждения на сетке (скорее всего сам порвал пока вытаскивал), но в наличии не было, хотя продавец озвучил цену в 150р. Собрав всё назад — понял что поплавок перестал плавать…

Полный размер

Первый подход — новые болты и прокладки

Вернувшись домой — начал курить форумы на предмет того почему у меня в левый бак что-то течь начало. Струйный насос проверил сняв трубку с бензонасоса и убедившись, что бензин течет. потом как то времени не было — катался так — откачивая из левого бака топливо ручной помпой и переливая в правый канистрой. Но на Макар намечалось более 500км гонки, а искать заправки в пути означало терять время, поэтому проблему начал бороть. Первым делом поменял клапан продувки на адсорбере и гравитационный клапан.

При установке гравитационного клапана всё просто — нужно только не перепутать направление потока паров, указанное стрелкой:

Полный размер

Гравитационный клапан

С клапаном продувки — сложнее — он крепится четырьмя выступами и нужно аккуратно его снимать. Обе трубки откручивать не нужно, достаточно только верхнюю отсоединить:

Полный размер

Подготовка к снятию клапана продувки

Помимо застёжек, герметичность обеспечивается уплотнительным кольцом. Важно его не потерять поскольку на новом клапане его не было:

Полный размер

Уплотнительное кольцо

Номер нового клапана отличался от старого — новый 2112-1164200-02, но отличий визуально не заметил:

Полный размер

Старый и новый клапаны

На место он встал как родной:

Полный размер

Новый клапан после установки

Замена клапанов помогла остановить перекачку из бака в бак — какой то из них создавал разрежение и через струйный насос топливо шло в обратную сторону. Но это не решило проблему с перекачкой из правого бака в левый. Настало время поменять топливозаборник Из-за небольшого замятия бака новый топливозаборник пришлось аккуратно подогнуть, иначе он упирался:

Полный размер

Новый и старый топливозаборники

Полный размер

Маркировка

И даже это не помогло — пришлось лезть менять струйный насос. Он установлен в отвратительно неудобном месте — за топливным фильтроммежду рамой и кузовом и длинна шлангов не позволяет добраться до него сверху, а топливный фильтр — снизу:

Полный размер

Струйный насос

Новый насос с маркировкой и старый. Новых хомутов осталось всего 2, поэтому пришлось использовать один из старых:

Полный размер

Новый и старый струйный насос

Полный размер

Новый насос на штатном месте

После установки нового насоса еще раз проверил работу всей системы путём слива топлива со второй трубки насоса в пластиковую ёмкость. Перекачка заработала, общие затраты составили порядка 1000р. Время, потраченное на ремонт компенсировалось изучением матчасти и желанием заменить струйный насос на электрический, но об этом — по завершении работ, если вообще этим займусь.

Замена топливного фильтра УАЗ Patriot

Продолжая работы по приведению купленного мной УАЗ Partiot в порядок, решил заменить топливный фильтр.

С удивлением обнаружил, что материалов на тему как заменить топливный фильтр в УАЗ Partiot, не так уж много, а те что есть, не подходят или подходят лишь частично.

На самом деле, ничего сложного нет, но это для тех кто знает и уже менял топливный фильтр. Для тех же, кто никогда не менял топливный фильтр я рассказываю как это сделать.

Как уже понятно из самого названия, топливный фильтр служит для очистки топлива от посторонних частичек, которые туда могут попасть из бензобака.

Это не абсолютная защита, а лишь первый, так сказать, плацдарм, призванный защитить топливную систему вашего автомобиля. В жизни бывает всякое — грязь в топливе на заправке, ржавчина в бензобаке и т.д.

Вот в таких случаях и вступает в работу топливный фильтр.

Я приобрёл фильтр топливный УАЗ 40904, ГАЗ дв. ЕВРО-3 (железный корпус)** ПОД защелки (NF2112 Б)** / NF-2112 Б (НФ-012-Т ЕВРО Linner 112).

Почему слова «ПОД ЗАЩЁЛКИ» выделены жирным? Потому что это крайне важно! Есть модели УАЗ Patriot, где крепления топливного фильтра представляют собой штуцеры, а не защёлки. Соответственно и топливный фильтр к таким креплениям надо покупать под штуцеры.

Также, очень рекомендую обратить внимание и брать фильтры исключительно с металлическим корпусом! Пластмассовые чуть дешевле, но зато они могут треснуть на морозе или если вы перетянете хомут.

Как понять какого типа вам нужен топливный фильтр: под защёлки или под штуцеры? Для этого нужно его найти и на него посмотреть. Расположен топливный фильтр на днище, прямо напротив правой передней двери.

Расстояние от земли до днища УАЗ Patriot настолько велико, что для того чтобы посмотреть на топливный фильтр или поменять его, вам не нужно домкратить машину. Просто подложите чистую картонку и подползайте под днище на спине в районе правой передней двери.

Осмотревшись, вы увидите приблизительно такую картину:

Красные стрелки показывают на защёлки, которые имеют вот такие белые прямоугольнички — я почистил от грязи :). Синяя стрелка показывает вам на болт на 10, который выкручивается с помощью торцевой головки (или ключа).

Чтобы болт шёл лучше, советую хорошо брызнуть на него WD-40. Обязательно оденьте очки, потому что иначе, в процессе откручивания и замены в глаза вам обязательно попадёт грязь или бензин.

Не ложитесь под сам фильтр, иначе, когда польётся бензин — он польётся прямо на вас!

Сперва, не выкручивая болт, который показан синей стрелкой, надавите пальцами на белые прямоугольнички защёлок с двух сторон и аккуратно слегка покачивая снимите их почти до конца.

Возможно вы не сможете определить до конца или нет, тогда снимайте полностью и тут же опять слегка вставляйте (просто чтобы держалось и бензин не тёк струёй), иначе вас зальёт бензином. Далее, выкручивайте болт и отгибайте хомут, чтобы можно было вытащить старый фильтр. Далее, надо действовать быстро.

Берёте в руку новый топливный фильтр, общая внимание, чтобы стрелка на фильтре в руках показывала тоже самое направление, что и стрелка на старом фильтре, который пока ещё подключён. Затем снимаете правую защёлку и быстро одеваете на новый фильтр. Далее снимаете левую защёлку и опять быстро одеваете на на новый фильтр.

Теперь старый фильтр убираете из хомута — сразу же подальше от себя — из него тоже начнёт литься бензин, а новый вставляете в хомут и завинчивате винт, указанный синей стрелкой. Сильно затягивать не надо, просто убедитесь, что фильтр не болтается у вас в хомуте — сидит плотно.

Теперь, если вы ещё этого не сделали, проверьте, что защёлки с той и с другой стороны оделись до конца — до щелчка. Вот собственно и всё.

Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер

На автомобилях Уаз Хантер с двигателем ЗМЗ-409 Евро-2 применена система питания топливом без крана переключения топливных баков. Подача топлива осуществляется погружным электробензонасосом (погружным модулем) установленным в правом топливном баке.

Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер.

Из топливных баков, через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне 300 кПа. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок.

Топливные форсунки представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя. Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов электронного блока управления.

Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны цилиндров двигателя, что улучшает качество топливо-воздушной смеси. Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.

Избыток топлива в рампе сбрасывается через сливное отверстие регулятора давления и струйный насос в правый бак. Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак.

После любых работ по обслуживанию или ремонту системы питания топливом двигателя ЗМЗ-409, связанных с подтягиванием соединений, снятием или заменой деталей и узлов необходимо провести проверку герметичности системы.

Не герметичность в соединениях устраняется путем подтягивания соединений или заменой дефектных элементов. Затяжка штуцеров стальных топливных трубопроводов должна производиться моментом 27+-7 Нм. Затяжка хомутов резиновых шлангов производится моментом 3.5+-0.5 Нм.

Признаки неисправности системы питания топливом двигателя ЗМЗ-409.

Засорение сетчатого фильтра погружного модуля в правом топливном баке, фильтра тонкой очистки топлива, наличие в топливных баках грязи и механических примесей проявляются в ухудшении динамики автомобиля, неустойчивой работе двигателя прежде всего на больших нагрузках.

При этих признаках, во избежание выхода из строя погружного модуля и топливного электробензонасоса, следует незамедлительно промыть правый топливный бак и сетчатый фильтр погружного модуля, а также заменить фильтр тонкой очистки топлива.

При температуре окружающего воздуха ниже 0 градусов признаки засорения могут быть обусловлены наличием воды и ее замерзанием в системе питания. При обнаружении воды в топливе следует его слить и промыть топливные баки с топливопроводами чистым бензином, а фильтр тонкой очистки топлива заменить. Если после проведения указанных мероприятий характер работы двигателя не изменился и наблюдается неустойчивая работа двигателя, то необходимо провести следующие работы — Неисправности системы питания топливом змз-409 и способы их устранения.

Топливные баки Уаз Хантер.

Система питания топливом Уаз Хантер включает в себя два однаковых по объему топливных бака. Емкость каждого — 35 литров. Обслуживание топливных баков заключается в периодической промывке или замене фильтра погружного модуля в правом баке, промывке фильтра приемной трубки указателя уровня топлива в левом баке и самих баков. Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления. Для промывки топливные баки снимите с автомобиля.

Промывку фильтра погружного модуля или приемной трубки указателя уровня топлива можно произвести, не снимая бак с автомобиля, при этом погружной модуль или указатель извлеките через люк в полу кузова.

Пробки топливных баков надо содержать в чистоте и следить за тем, чтобы они были плотно закрыты. Каталожный номер герметичной пробки топливных баков Уаз Хантер — 31602-1103010. Также на топливные баки подходят пробки 2108-1103010-11, при условии, что они выполнены полностью герметичными.

Система улавливания топливных испарений на Уаз Хантер.

С целью снижения выброса в атмосферу паров топлива на автомобилях Уаз Хантер устанавливается система улавливания топливных испарений. Левый топливный бак сообщается с атмосферой через сепаратор, клапан и адсорбер.

В процессе эксплуатации автомобиля, необходимо обращать внимание на :

— присутствие резкого запаха бензина в салоне, подкапотном пространстве в местах прохождения топливо и паропроводных шлангов и трубок. При его наличии замените адсорбер; — правильность установки электромагнитного клапана продувки адсорбера; — трещины и повреждения адсорбера — при их наличии замените адсорбер; — пережатия и повреждения топливо и паропроводных шлангов, поврежденные и негерметичные трубки и шланги необходимо заменить.

Топливный электробензонасос и погружной модуль 9П2.960.004 на Уаз Хантер.

Топливный электробензонасос и погружной модуль 9П2.960.004 изделия не ремонтопригодные. Ресурс погружного электробензонасоса около 80 000 километров. При эксплуатации периодически проверяйте и очищайте контакты подключения топливного насоса к бортовой сети. Особое внимание обращайте на надежность подключения массы. Промывку сетчатого фильтра погружного модуля производите не снимая бак с автомобиля через люк в полу кузова.

Топливная рампа.

Предназначена для подключения топливной магистрали к впускному тракту двигателя и для установки форсунок. Топливная рампа представляет собой сквозную трубу с четырьмя отверстиями для подключения и фиксации входных штуцеров форсунок.

С одной стороны трубы подключена подающая топливная магистраль, с другой — сливная топливная магистраль с регулятором давления топлива. Выходные штуцеры топливных форсунок BOSCH 0 280 150 560 или SIEMENS 6354 ZMZ DEKA1D через уплотнительные кольца прижаты топливной рампой к отверстиям в головке блока цилиндров.

Фильтр тонкой очистки топлива.

Система питания топливом оборудована фильтром тонкой очистки топлива. Он выполнен в виде одноразового не разборного фильтр-патрона. Замену топливного фильтра производите через каждые 20 000 километров или в случае возникновения неисправностей указанных выше.

Регулятор давления топлива BOSCH DR-L 0280160258 или его аналог.

Предназначен для поддержания постоянного давления топлива в топливной рампе и задроссельном пространстве впускной трубы. Регулятор давления топлива состоит из следующих элементов : корпус с камерой давления, входной и выходной топливные штуцеры, клапан управления обратным сливом топлива, закрепленный на диафрагме, и вакуумная камера с воздушным штуцером.

Регулятор давления топлива крепится через входной резьбовой штуцер к сливному отверстию топливной рампы, а его выходной штуцер соединяется через сливной трубопровод со струйным насосом. Воздушный штуцер регулятора давления топлива соединен тонким резиновым шлангом со штуцером, ввернутым в ресивер впускной трубы.

Повышенное давление топлива, более 300 кПа, в топливной рампе двигателя проявляется повышенным расходом топлива, дымным выхлопом двигателя. При этих признаках следует прочистить струйный насос, продуть сливные топливопроводы от регулятора давления на топливной рампе до правого бака. При необходимости замените регулятор давления и электробензонасос.

Струйный насос системы питания топливом двигателя ЗМЗ-409.

Система питания топливом двигателя ЗМЗ-409 на Уаз Хантер оборудована струйным насосом. Он предназначен для принудительной перекачки топлива из левого топливного бака в правый. Струйный насос представляет собой инжектор, проточный канал которого подключен к трубопроводу слива топлива в бак, а инжекционный канал — к трубопроводу топливозаборника. Закреплен на топливных шлангах у правого лонжерона рамы.

Периодически проверяйте герметичность насоса и его соединений. При отсутствии перекачки топлива из левого топливного бака в правый, снимите струйный насос и выверните его форсунку, промойте его чистым бензином и продуйте воздухом.

Похожие статьи:

auto.kombat.com.ua

История создания двигателя

История дизельного двигателя на ЗМЗ началась с 1978-го года, когда завод ГАЗ выдал ЗМЗ задание на проектирование нового семейства моторов Э403.10 для перспективной «Волги». В программе был и 2,3-литровый турбодизель с чугунным блоком цилиндров. Расчетная мощность — 80–90 л. с. Но до дизеля тогда дело не дошло.

Дизельный двигатель на базе ЗМЗ 402.10. В 1982 — 1984 гг. были проведены работы по созданию дизельного двигателя для легкового автомобиля «Волга» с рабочим объемом 2.45 дм3, максимальной мощностью 50 кВт (68 л.с) при частоте вращения коленчатого вала 4500 мин-1 с минимальным удельным расходом 251.6 г/кВт-ч (185 г/л.с-ч). Двигатель проектировался с алюминиевым блоком цилиндров, отливаемым в кокиль. Для получения «мягкого» рабочего процесса использовался вихрекамерный процесс сгорания; для обеспечения надежности цилиндро-поршневой группы применялись анкерные шпильки, стягивающие головку цилиндров, блок цилиндров и опоры коленчатого вала в единый пакет. Поршень — из алюминиевого сплава со спецмикрорельефом и бочкообразным профилем юбки. Степень сжатия двигателя — 20.5, привод топливного насоса — от шестерни распределительного вала. В конструкции двигателя предусматривалось струйное охлаждение поршней, сигнализатор засоренности масляного фильтра, свеча предпускового подогрева. Опытный образец двигателя прошел лабораторно-дорожные испытания, в том числе и на автополигоне НАМИ в составе легково­го автомобиля ГАЗ-24 «Волга». Однако, в связи с принятым в то время Министерством автомобильной промышленности решением о переориентации Ульяновского моторного завода на организацию производства малолитражных дизелей с одновременным освоением дизельной топливной аппаратуры дальнейшие работы на ЗМЗ были прекращены.

Дизельный двигатель на базе ЗМЗ 406.10. В 1992-м году завод освоил новый бензиновый двигатель ЗМЗ-406.10. Одновременно с постановкой на ковейер бензиновых моторов начали создавать на их базе турбодизель.

Исходя из предварительных проработок и стремления иметь максимальную унификацию с базовым двигателем ЗМЗ-406.10, было решено уменьшить диаметр цилиндра до 86 мм. Это достигалось установкой сухой тонкостенной гильзы в чугунный моноблок; при этом удавалось сохранить размеры коренных и шатунных подшипников базового двигателя и соответственно иметь почти полную унификацию по обработке блока цилиндров и коленчатого вала. Предусматривалось применение турбонаддува и охлаждение наддувочного воздуха

В ноябре 1995-го года изготовлен и собран первый образец 105-сильного дизельного двигателя 406Д.10

Опытный образец дизельного двигателя ЗМЗ-406Д.10 в Экспериментальном цехе. Декабрь 1995г.:

При проектировании были приняты следующие показатели двигателя:

число цилиндров	4
рабочий объем, дм3	2.0
диаметр/ход, мм	86/88
номинальная мощность, кВт	81
номинальная частота, мин-1	4500
частота вращения при максимальной мощности, мин-1	5000
максимальный крутящий момент, Нм	215.6
частота вращения при максимальном моменте, мин-1	2500
минимальный удельный расход топлива, г/кВт-ч	210
масса, кг	215
среднее эффективное давление, МПа	1.08
удельная мощность, кВт/дм3	40.5
система питания	отдельные насосные секции и форсунки в головке
система управления топливоподачей	электронная

На Ярославском заводе дизельной аппаратуры (ЯЗДА) по техническим требованиям ЗМЗ была разработана и изготовлена малогабаритная многосопловая топливная форсунка, что позволило решать вопросы по доводке рабочего процесса только с отечественными изготовителями.

Дизельный двигатель ЗМЗ-406Д.10 в Экспериментальном цехе УГК:

Испытания ЗМЗ-406Д.10. Апрель 1998г:

Поперечный разрез двигателя ЗМЗ-406Д.10

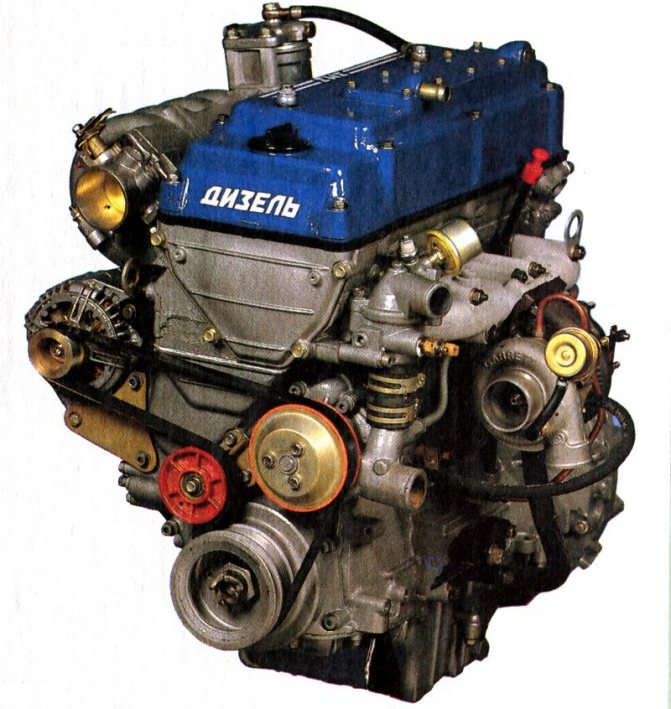

Внешний вид ЗМЗ-406Д.10

Внешний вид первого ЗМЗ-406Д.10:

На дальнейшую доводку новый двигатель был отправлен в Англию специалистам . Англичане посоветовали изменить конструкцию головки цилиндров, которая была с V-образным расположением клапанов. Головку спроектировали заново: изменили форму камеры сгорания, клапаны поставили вертикально.

В 2002 году двигатель демонстрировался в Москве на Московском автосалоне:

Но из-за нестабильного качества комплектующих и технологической сложности обработки деталей на самом заводе серийное производство к началу 2004 года было свёрнуто.

Однако работы по доведению нового двигателя продолжались. Изменилась конструкция головки и блока, вследствие чего возросла их жесткость. Для лучшего уплотнения газового стыка вместо отечественной гибкой прокладки ГБЦ стали применять импортную многослойную металлическую. Доработку и изготовление поршней доверили немецкой фирме Mahle. Повышающие надежность и ресурс изменения также коснулись шатунов, цепей ГРМ и целого ряда мелких деталей. В итоге в ноябре 2005 года в цехе малых серий Заволжского моторного завода вновь началось производство дизелей под индексом ЗМЗ-5143.

Конструкция ЗМЗ-5143 такова. Головка цилиндров выполнена из алюминиевого сплава. Вертикальные клапаны приводятся от двух распредвалов через одноплечие рычаги с роликами на игольчатых подшипниках. Клапанный механизм с немецким гидроопорам INA.

Привод распределительных валов — цепной, двухступенчатый, подобный ЗМЗ-406. Однако длина цепей иная, а для натяжения взамен пластмассовых рычагов применили звездочку, которая в порядке обратной унификации внедрена и на бензиновых моторах. Натяжители цепи — гидравлические.

Блок цилиндров из специального чугуна. Отливка унифицирована с блоком бензинового ЗМЗ-406. Диаметр цилиндра — 87 мм, ход поршня — 94 мм (у бензинового «406-го» мотора — 92х86 мм). В картере блока располагаются специальные форсунки, через которые масло, поступающее из центральной магистрали, охлаждает поршни.

Коленчатый вал — оригинальный, кованый стальной с радиусом кривошипа 47 мм — поковку изготавливает КамАЗ. Вал упрочнен закалкой токами высокой частоты или азотированием наружной поверхности.

Шатун тоже делает КамАЗ. Чтобы сохранить высоту «406-го» блока (требование технологии), шатун укоротили. Вместо сталебронзовой втулки применили износостойкое покрытие рабочей поверхности верхней головки.

Поршень с камерой сгорания в днище выполнен из алюминиевого сплава с нирезистовой вставкой под компрессионное кольцо; юбка обработана антифрикционным составом «Моликот». Поршневые кольца — .

Топливная аппаратура «Бош». ТНВД с механическим регулятором. Специально для ЗМЗ-514 «Бош» доработал свой распределительный насос типа VE, который теперь развивает максимальное давление 1100 бар и имеет корректоры по наддуву и для прогрева двигателя зимой. ТНВД приводится от коленвала зубчатым ремнем типа VAZ 2112, закрытым защитным кожухом.

Форсунки — двухпружинные, позволяют осуществить предварительный впрыск топлива. Фильтр тонкой очистки топлива с ручным насосом, подогревателем, сепаратором воды — «бошевский», топливопроводы высокого давления — .

Турбокомпрессор — чешский, , также адаптирован «Гаррет», у которого выше КПД.

С 2006-го эти моторы стали серийно устанавливаться на UAZ Hunter.

В 2007 году ЗМЗ-514 был адаптирован и для установки на коммерческие автомобили УАЗ.

Установка электрического бензонасоса — УАЗ 3962, 2.9 л., 2004 года на DRIVE2

Уже очень давно в мыслях была идея установить на Буханку электрический бензонасос. И я был далеко не первый, кого подобная мысль посещала. В интернетах бродит масса примеров инсталляции данного девайса, и не изобретая очередной велосипед, я решил пойти по уже проторенной дороге. Перво-наперво у хитрых китайцев был приобретен электро-бензонасос низкого давления. Вот он на фото

Что означают загадочные буквы «HEP-02A» я не знаю, но китайские производители обещали давление 3-6 PSI и потребляемый ток 1.2 A., что подходило под мои требования. Работа штатно-установленного механического бензонасоса меня, в принципе, полностью устраивала. Я не замечал вызванной нехваткой топлива какой-то нестабильности в работе двигателя на малых оборотах. Не испытывал, так же, какого-то дикого дискомфорта при необходимости ручной подкачки топлива после длительной стоянки. Но, как пел когда-то Шнур в одной из своей песен: «есть один момент. У нее такая жо…» и далее по тексту. Эта самая «жо…» в моем случае, как и в случае, думаю, всех остальных счастливых обладателей автомобилей УАЗ с карбюраторными двигателями заключалось в постоянной течи масла с этого самого механического бензонасоса. Примерно, вот так вот это выглядит

Полный размер

Ну, и еще банально чесались руки. Насос было решено инсталлировать на место удаленного задолго до описываемых событий фильтра грубой очистки.

Полный размер

Для этих целей из куска метала пятерки была сделана специальная пластина.

Полный размер

Сделана, и установлена на место

Полный размер

Так как потребляемый ток, согласно описания, составляет всего 1.5А, было решено подключение ЭБН осуществлять напрямую, и с релюхой не заморачиваться. В электрическом магазине был приобретен вот такой переключатель, на целых 15А

Полный размер

Ну, и под него тоже был изготовлен специальный крепежик

Полный размер

Плюс был взят непосредственно с аккумулятора. Выключатель установил справа сзади кресла водителя, на перегородке, а в плюсовую цепь был включен предохранитель на 5А

Полный размер

Далее дошла очередь до подсоединения самого бензонасоса. Два провода на скрутки, термоусадка для герметичности

Полный размер

и сверху еще изолента, самому не понятно для чего

Полный размер

Итого, вот что получилось

Полный размер

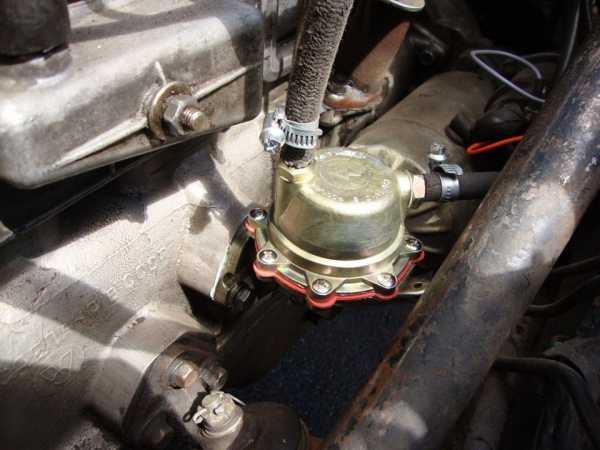

Ну, и напоследок осталось снять штатный механический бензонасос, и заглушить образовавшееся отверстие. Для этой цели была изготовлена специальная заглушка

Полный размер

и далее, эта заглушка с прокладкой и герметиком была установлена на место штатного бензонасоса

Полный размер

Ну, и в конце пара слов по эксплуатации. При включении, пока насос пустой, он довольно сильно тарахтит. Но потом, по мере заполнением бензином, тарахтение меняется на тихое стрекотание. Иногда, в процессе торможения, либо трогания, насос снова начинает тарахтеть. Так же ни с того ни с сего насос может затарахтеть когда машина стоит на месте и двигатель работает на холостых оборотах. И тарахтеть может довольно долго, но бензин в карбюраторе в итоге не заканчивается и двигатель не глохнет. Значит, он все-таки в этот момент бензин качает. Почему начинает тарахтеть — для меня пока не понятно. Буду продолжать наблюдение. На момент написания данной заметки с ЭБН было проехано примерно 300 км. Жестких говен не было, для пробы немного месил тяжелый песок на 1-2 пониженной, нехватки бензина не ощущалось. Нареканий по работе, за исключением непонятно возникающего тарахтения — нет, но штатный механический насос пока буду возить с собой.

28.04.2017

Дополнение от 09 июня 2020. Прислушавшись к советам знающих людей, решил вернуть на место фильтр-отстойник.

Полный размер

Так же в душе тайно лелеял надежду, что это каким-то образом поможет избавиться от непонятно откуда берущегося тарахтения бензонасоса, но… не помогло.В общем, на данный момент с ЭБН проехано около 600 км. Продолжаю наблюдение, механический бензонасос так же вожу с собой.

Дополнение от 03 августа 2020. Проработав примерно 2.5 тысячи километров установленный бензонасос вышел из строя. При включении тарахтит, но бензин из бака закачивать не хочет. Был установлен аналогичный электрический бензонасос из ЗИПа, а у хитрых китайцев заказан еще один в ЗИП. Новый насос работает заметно тише, практически вообще не слышно. Поэтому исходя из того, что первый бензонасос с самого начала в процессе работы начинал ни с того ни с сего дико тарахтеть, а потом так же непонятно от чего тарахтеть прекращал, закралось подозрение, что он изначально был с дефектом. Итого, продолжаю наблюдение, а штатный механический бензонасос по прежнему вожу с собой.

Дополнение от 28 июля 2020. Проработав почти 2 года и примерно 5000 км насос начал слабже качать (определил визуально по струе). Стала наблюдаться нехватка бензина, автомобиль периодически начинал дёргаться при движении. В итоге, насос был заменён на аналогичный. У китайцев заказан очередной в ЗИП

Дополнение от 12 ноября 2020. Короче, это фиаско. Новый установленный насос оказался херней, изначально отказывался качать как надо. Т.к. ездить надо было, временно вернул на место предыдущий, и одновременно заказал хваленый всеми насос Pierburg 7.21440.51.0. По прибытию последнего, он был установлен. Однако, т.к. данный насос является «центробежным», при обсыхании у него возникает проблема по всасыванию топлива из бака (в отличии от китайских, которые типа поршневые). Проблему эту можно решить установкой данного насоса ниже уровня забора топлива из бака, но я не смог придумать, как это сделать на Буханке. В общем, в сердцах Pierburg был демонтирован, и вместо него установлен обычный штатный механический насос, на котором предварительно была удалена лапка ручной подкачки, а торцы штифта промазаны герметиком (прочитал в интернетах). В общем, по работе его нареканий нет, но, похоже, маслом за 1800 км все таки уже начал насос потеть. Жду, что будет дальше.

Кризис среднего возраста

«Земную жизнь пройдя до половины, я очутился в сумрачном лесу», – примерно так вслед за Данте Алигьери мог бы написать в своих дневниках этот… дизельный двигатель. Если бы, конечно, был в состоянии писать и вел дневники. Но ничего этого он делать не умеет. Мы же будем и вовсе прозаичны. Итак, на 104-й тысяче пробега мне пришлось вынуть из своего УАЗа дизельный мотор, отслуживший верой и правдой более пяти лет. Повод был абсолютно нелепым: ни с того ни с сего вдруг отломился кусок головки блока. А раз уж пришлось ее снимать, то профессиональный интерес заставил меня разобрать агрегат целиком, чтобы оценить степень его износа. С одной стороны, сто тысяч – не возраст для турбодизеля, но с другой – приличный срок для любого отечественного мотора. И, как очень скоро стало ясно, полез я в двигатель совершенно не зря. По крайней мере пищи для размышлений появилось более чем достаточно…

К ресурсу заволжского дизеля возникали претензии на протяжении всей его истории. Начать с того, что при проектировании 514-го мотора руководство завода поставило конструкторам задачу максимально унифицировать его с только что запущенным в производство бензиновым ЗМЗ406. Причем возражения, что искровой мотор по определению невозможно конвертировать в хороший дизель, «наверху» никто слушать не захотел. И тогда появился первый опытный вариант. С мощностью, экономичностью и экологией все получилось на уровне мировых стандартов. Вот только ресурс едва дотягивал до… 40 тысяч км. Пришлось все переделывать. Полностью изменились блок, головка, поршни и еще кое-что по мелочи. После испытаний, состоявшихся весной 2002 года, было принято решение о постановке мотора на конвейер, а его ресурс был заявлен в 250 тысяч. А пока суть да дело, первую товарную партию ЗМЗ514.10 вручную собрали прямо в заводском КБ дизельных двигателей. Именно из нее и был тот самый доставшийся мне мотор. Судя по номеру на блоке, в этой серии он шел пятым.

Вскоре на ЗМЗ наладили конвейерную сборку дизелей и уже было собрались начать поставки на первичную комплектацию УАЗа и ГАЗа. Но серийное производство уперлось в резкое падение качества новых моторов. Старому производственному оборудованию завода просто не хватало возможностей для поддержания надлежащего качества металла и соблюдения точности обработки деталей. И дизель, в отличие от бензиновых агрегатов, этого не простил. Плюс к этому и поставщики комплектующих внесли свою лепту в увеличение потока некондиции. Наладить стабильное серийное производство не удавалось, из-за чего автозаводы продолжали отказываться от ЗМЗ514. А нестабильность качества начала отпугивать и частных покупателей, поначалу бодро расхватывавших новые турбодизели на замену карбюраторным моторам. В результате к началу 2004 года дизельное производство на ЗМЗ было практически свернуто.

Топливо провод и Насос перекачки. — Mercedes G-class, 3.0 л., 1985 года на DRIVE2

1. Дополнитиельный бак, примерка макета. 2. Очистка и восстановление основного бака 3. Крепеж дополнительного бака. 4. Горловины доп и основного бака 5. Баки готовы к установке, попутный ремон датчика уровня топлива

Дополнительный бак на месте, заполнение дополнительного бака топливом происходит переливом из основного, думал как перекачивать топливо из дополнительного бака в основной. Рассматривал и схему переключения баков с помощью двух ходового электромагнитного клапана и с помощью ручного крана, но выбрал способ который применен на УАЗ, с использованием струйного насоса.

Рис1. Струйный насос УАЗ

Принцип действия струйного насоса на рис. 1, или гидроэлеватора основан на передаче кинетической энергии рабочей жидкостью (слив от двигателя, обратка), перекачиваемой жидкости (топливо во втором баке). При прохождении через сопло рабочая жидкость создает разряжение в камере насоса что и втягивает перекачиваемую жидкость в камеру насоса. Достоинство гидроэлеваторов — простота устройства, небольшие габариты, надёжность работы; недостатки — низкий КПД, но для перекачки топлива из второго бака в основной при движении автомобиля этого более чем достаточно.

Струйный насос УАЗ 3160

Поизучал данный вопрос, есть и другие проблемы при работе этого насоса, увеличение вязкости жидкости при снижении температуры, а в моем случае это дизельное топливо, насос просто перестает работать. Дабы избежать этого казуса, был установлен электрический насос для перекачки топлива, в качестве резервного насоса.

Алгоритм управления всем этим хозяйством прост, пока работает струйный насос, топливо самотеком перетекает в основной бак, по магистрали обратки от двигателя, если перестало качать, кнопкой включаем перекачку электро насосом, перекачка через заливную горловину. Забор топлива из второго бака раздельный, для каждого насоса свой.

В итоге получил простую и надежную систему перекачки.

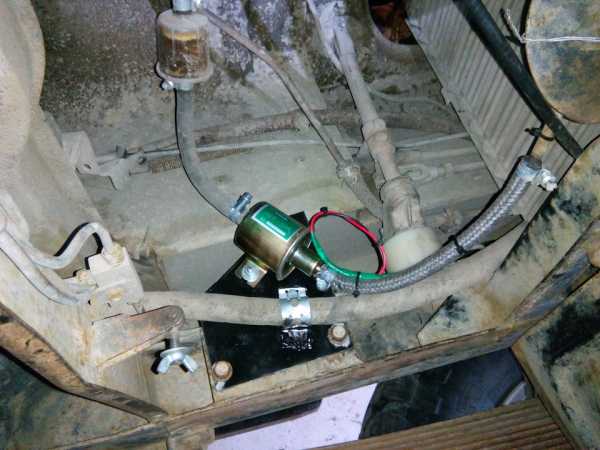

Кронштейн крепление электро насоса на поперечине рамы.

Примерка электро насоса.

Примерка магистрали

Изготовил и установил на авто кронштейн и насос, согнул и примерил топливные магистрали, собрал систему вентиляции баков.

Трубки вентиляции основного бака.

Заменил резиновые шланги на металличкие трубки.

Согнул и установил магистраль перекачки из второго бака.

И

Топливный фильтр внедорожника УАЗ Патриот

Топливный фильтр — это очень важная деталь, при неисправности которой, работа двигателя на внедорожнике УАЗ Патриот становится невозможной.

Так как это изделие является расходным материалом, поэтому основной причиной его неисправности является засорение очистительного элемента.

Так как топливный фильтр предназначен для очистки бензина или дизеля, то продолжительность его функционирования зависит от качества этих видов топлива. Рассмотрим основные особенности топливного фильтрующего элемента, а также как производится его замена на УАЗ Патриот.

Особенности

Топливный фильтр тонкой очистки имеет ресурс работы до 15-20 тысяч км пробега. Но это не является основным показателем для его замены. Данная потребность зависит от качества заправляемого топлива, а также среды эксплуатации транспортного средства.

Автомобиль УАЗ Патриот относится к внедорожникам и если он эксплуатируется по назначению, то замену изделия следует осуществлять каждые 10 тысяч км пробега.

Но основным показателем к его замене является ряд негативных признаков, которые водитель обнаруживает во время движения:

• Машина дергается во время движения и при наборе скорости.
• Двигатель на холостом ходу работает со сбоями.
• Автомобиль отказывается заводиться.

Поэтому следует незамедлительно прибегнуть к установке нового изделия на внедорожнике УАЗ Патриот.

Фильтр дизильного двигателя

УАЗ Патриот комплектуется как с бензиновыми двигателями, так и с дизельными. Чем они отличаются — всем известно. А вот есть ли отличие между дизельным фильтром и бензиновым?

Хотите уменьшить расход вашего Патриота? Для этого прочитайте…

Фильтр тонкой очистки, который очищает дизель в системе, конструктивно ничем не отличается от бензинового. Но кроме очистительного элемента, фильтр дизельного двигателя оснащен сепараторами, которые предназначены для отделения из топлива воды. Некоторые модели автомобилей даже оснащены специальными датчиками воды и краниками, для возможности ее слива.

К сведению! Если УАЗ Патриот оснащен дизель-двигателем, то для того, чтобы исключить образование конденсата в баке, рекомендуется его периодически наполнять дополна.

Замена

Замена топливного фильтра тонкой очистки предусматривает выполнение следующих действий:

1. Снижается давление в системе. Для этого нужно не заводить двигатель в течение 20 минут.
2. Обесточивается автомобиль путем отключения клеммы «минус».
   Откручиваем гайки крепления
3. Для выполнения следующих действий потребуется два ключа. Одним выполняется удерживание штуцера, а вторым отвинчиваются гайки крепления наконечников.
4. Теперь потребуется ослабить стяжной хомут, с помощью которого фиксируется фильтр.
5. Отсоединяются топливные трубки. Трубки в месте соединения уплотнены резиновыми кольцами, которые быстро изнашиваются. Поэтому потребуется уделить им особое внимание.
6. Теперь можно извлечь устройство из удерживающего его хомута.

Схема подачи топлива

Система подачи топлива в машине

Топливная система УАЗ представлена в виде нескольких агрегатов, в том числе и топливного насоса. К последнему устройству топливо поступает из левого бака через специальную трубку, которая установлена на датчике топлива УАЗ «буханка». При необходимости левый бак пополняется автоматически за счет правой емкости. Необходимо отметить, что инжектор предполагает расходование топлива сначала из правого бака.

В топливной системе данного типа предусмотрена дополнительная магистраль слива жидкости в левый бак. В этой системе установлен струйный насос, который способствует перекачке топлива из правой емкости в левую. Инжекторный двигатель в данном случае работает за счет энергии сливаемой жидкости.

Необходимо отметить, что благодаря герметичности исключается возможность подтекания топлива и его испарения. Между наливной трубой правого бака и атмосферой имеется блок с клапанами. Этот агрегат инжектора установлен под капотом на радиаторе.

Учитывая конструктивные особенности системы подачи топлива, автомеханики рекомендуют следующее:

• при закрытии горловин нужно убедиться, что пробки находятся в исправном состоянии, особое внимание следует уделить целостности прокладок, позволяющих герметично закрутить пробки;
• если УАЗ «буханка» заправляется частично, тогда сначала нужно заполнить левый бак;
• вести постоянный контроль расхода топлива с учетом изменения объема данной жидкости в каждом баке (из-за протекания топлива между рассматриваемыми элементами);
• если выявлены нарушения автоматического протекания жидкости из правой емкости в левую, используется топливо 2-го бака инжектора, для чего потребуется перелить жидкость из первой емкости; чтобы проделать такую работу, автомеханики рекомендуют создать избыточное давление в правом баке при помощи насоса, подсоединенного к клапану бензобака;
• чтобы обеспечить питание мотора из правой емкости, потребуется отсоединить шланг от трубки соответствующего датчика левого бака и затем соединить его с трубкой, размещенной на поперечине кузова УАЗа инжектора;
• каждый владелец данного автомобиля должен знать, что на промежутке между регулятором давления и электробензонасосом (при включенном зажигании и на протяжении нескольких минут после его выключения) для системы питании характерно давление в 300 кПа.

Работы по ремонту топливной системы и установке инжектора не проводятся в вышеуказанные моменты. Первоначально потребуется снизить давление и ослабить пробку на соответствующем фильтре.
