Газель — это именно тот автомобиль-труженик, который эксплуатируется круглогодично, невзирая на погодные условия на улице. К зимнему времени года необходимо готовить такую машину особенно тщательно, чтобы в ней было комфортно передвигаться даже в лютые морозы. Газель может возить не только грузы, но и людей, поэтому отопитель должен быть исправен и обеспечивать приток теплого воздуха из подкапотного отсека.

Особенности функционирования системы охлаждения Газель

Именно печка является одной из ключевых частей системы охлаждения не только газели, но и любого другого транспортного средства. Когда работает любой двигатель, это сопровождается выделением большого объёма тепла. Сгорает топливо и трутся друг от друга металлические поверхности. Если не отводить тепло, то произойдёт перегрев и очень быстрый выход из строя целых узлов мотора.

По этой причине в системе охлаждения предусмотрены сразу 2 контура, которые называют большим и малым кругом. Пока охлаждающая рабочая жидкость не нагрелась, она проходит по малому кругу, а в нагретом состоянии — по большому. В этом случае происходит включение термостата, который распределяет потоки. Именно так автомобильный мотор не перегревается, но и быстро набирает рабочую температуру. Полученное тепло используется для нагрева салона зимой, а летом просто выводится наружу в атмосферу.

Опытные водители хорошо знают, как устроена печка на Газели, а потому понимают и важность своевременного устранения неисправностей. Устройство её аналогично принципу всех других транспортных средств, работающих с жидкостным охлаждением. Для этого предусмотрен радиатор, а также большие и малые круги, по которым беспрерывно циркулирует антифриз. Разница состоит только в том, открыт либо закрыт в данную минуту термостат.

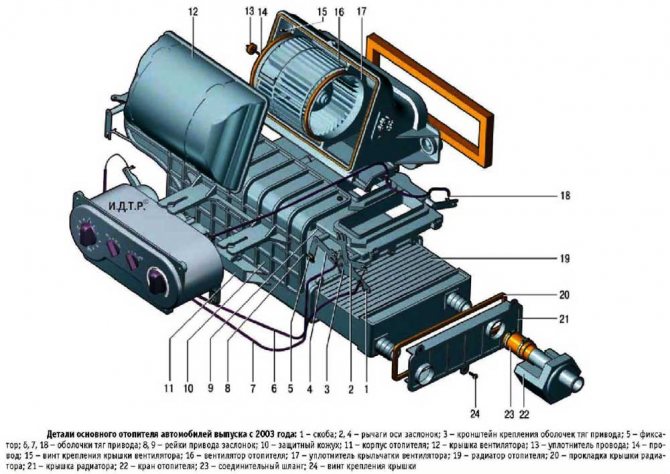

Отопитель и другие составляющие устройства печки

Радиатор оснащается краником, который может корректировать направление движения антифриза. Либо его больше поступает в радиатор, либо происходит обратный сброс. Если требуется увеличить приток горячего воздуха, следует просто открыть кран побольше. Примерно так функционирует отопитель на Газели — а регулировку удобно производить даже из салона, используя панель управления. Чем быстрее вращается крыльчатка, тем более возрастает интенсивность работы моторчика, увеличивая тёплый обдув.

Эта схема была бы неполной, если в ней не отразить электропривод заслонки. С его помощью можно изменять направление подачи горячего воздуха — можно направить его на верхнюю часть тела, руки или ноги, обогреть замёрзшее лобовое стекло. Пройдя через магистральные трубки, нагретый антифриз попадает дальше в радиатор и одновременно нагревает и его. После этого окончательно нагретый воздух поступает в воздуховоды и затем в салон для его отопления.

Чтобы правильно провести диагностику работы печки на Газели, придётся обзавестись таким помощником, как электрическая схема подключения, на которую нанесены все устройства в цепи. Если что-то работает некорректно, то она подскажет, где искать неисправность и на каком участке. Это позволит сначала произвести правильную диагностику, а впоследствии и ремонтные работы. Это особенно актуально в тех случаях, когда неисправность находит нас в дороге, и нет возможности отдать машину в ремонт на станцию техобслуживания. Минимальный запас знаний и принципа действия плюс схема — всё, что нужно для устранения неисправности.

Печка газель старого образца доработка

Содержание

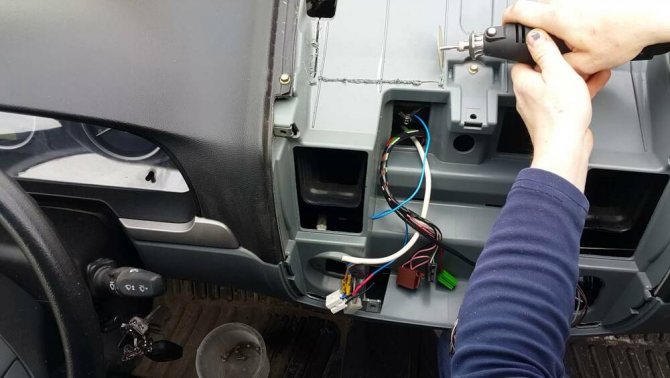

Поскольку для идеального размещения мотора в подкапотном пространстве решил подрезать моторный щит, пришлось подразобрать торпеду и печку, что бы получить доступ к местам резки.

Вспомнив, как я мерз с этой печкой зимой, повнимательнее изучил конструкцию. Оказалось, что центральные воздуховоды в ней дуют всегда, либо через радиатор, либо (а с учетом качества исполнения — всегда) напрямую с улицы. Поскольку их все всегда затыкают и заклеивают всякой дрянью (я не исключение), решил их удалить. Как класс. Заодно высвободив место под 2-дин магнитолу в человеческом месте, а не в бардачке.

Дальше корпус разобрал-собрал, выбросил заслонку на центральные воздуховоды, отверстие закрыл полосой пластика и все это проклеил. Также удалил заслонку приток / рециркуляция, т.к. конструкция ее такова, что вероятность нахождения ее в положениях, в которых она действительно работает, не высока. А пользуюсь только притоком. А вот если заслонка не встала туда, куда положено, весь холодный воздух пойдет напрямую в салон, как бы печка не старалась.

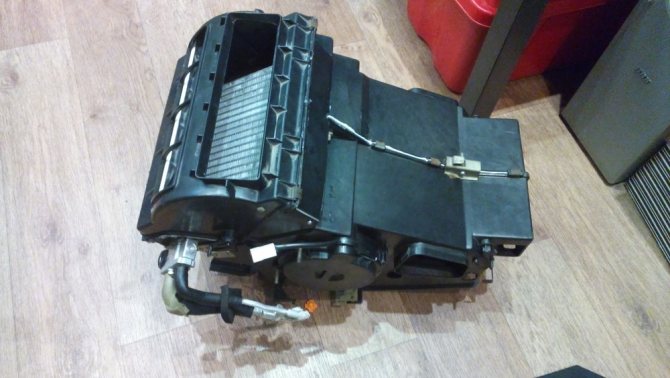

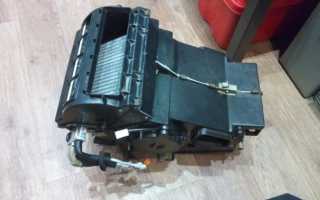

И вот конечный вид:

Ресурсные испытания покажут, кто оказался правее — ГАЗовские конструкторы (а также изготовители) или я. Говорят, печки старого образца тоже хорошо греют и дуют. Посмотрим.

А еще просто похвастаюсь обивками дверей:

Каюсь, по установке мотора сегодня ничего. Всем бобра!

Доработки

Прямой эфир

soul_fly 28 июля 2012, 00:31

soul_fly 28 июля 2012, 00:24

soul_fly 31 июля 2011, 13:48

soul_fly 12 мая 2011, 22:52

soul_fly 11 мая 2011, 23:26

Блоги

• История автомобилей марки ГАЗ0.00
• Ремонт0.00
• Доработки0.00
• Путешествия0.00

Надоели вечно заедающие тросики, неработающий кран и всего два режима работы: жарко и холодно.

Менять печку на печку нового образца увы не бюджетно, один блок управления с 3мя ручками стоит в районе 6тр (на момент модернизации).

Было решено печку оставить старой, тем более радиатор уже стоял медный, заслонки отрегулированы, а сама печка собрана на герметике и проклеена. А заменить систему управления…

Какой радиатор лучше

Изучая устройство печки на пассажирские или грузовые Газели, многие владельцы задаются вопросом: какой радиатор лучше справляется со своими функциями — алюминиевый либо медный. Посмотрим основные достоинства каждого из этих вариантов:

1. Алюминиевый. Обладает доступной стоимостью, которая может быть в 2 раза ниже по сравнению с медным аналогом. Именно в этом кроется основная причина того, почему такие изделия распространены по всему земному шару у производителей. Главный их недостаток в более низкой теплопроводности. Из-за появления коррозионных участков могут возникать нарушения функционирования всей системы отопления и охлаждения. Ремонту они не подлежат — приходится выбрасывать и заменять новым.
2. Медные. Обладают высокой теплопроводностью, а это напрямую влияет на качество обогрева салона. Медь легко запаять, и поэтому такие радиаторы являются ремонтопригодными. Пайка получается более ровной, отсутствуют окислы. Недостатком является более высокая отпускная цена.

Опытные механики рекомендуют после проведения капитального ремонта ставить радиатор, сделанный из меди. Такое изделие прослужит дольше, однако и в него могут попадать частицы грязи, засоряя систему. Если нет информации о том, насколько она загрязнена, то можно сэкономить и поставить алюминиевый, который просто промывается при эксплуатации.

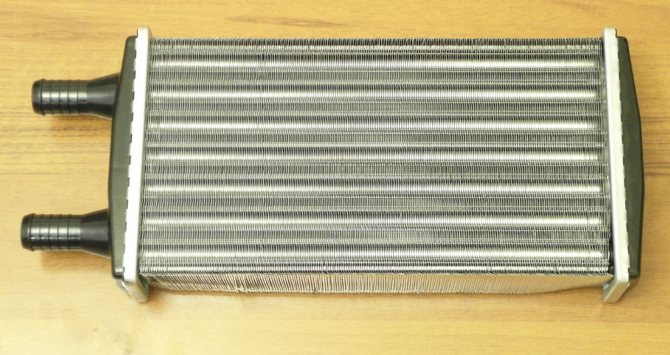

Алюминиевые радиаторы

Справиться с заменой радиатора печки на Газели может и сам автовладелец, не обращаясь для этого за помощью в автосервис.

Но прежде чем поменять устройство, важно грамотно подойти к покупке элемента на замену старому. Одним из вариантов выступает алюминиевый печной радиатор.

Алюминиевые изделия выигрывают у своих медных конкурентов по показателям плотности. Плюс здесь используются радиаторные каналы с большей шириной, что увеличивает эффективность теплоотдачи.

Но нельзя забывать об очевидных недостатках. Устранить течь в алюминиевом радиаторе можно только снимая старый компонент, и устанавливая на его место новый. То есть алюминиевые изделия считаются неремонтопригодными. А заливка внутрь разных герметиков лишь ухудшает ситуации, сначала давая кратковременный положительный эффект, в дальнейшем забивая и засоряя всю систему охлаждения двигателя.

Ещё одним объективным недостатком алюминиевых конструкций можно считать быстрый нагрев с одновременно быстрым остыванием. Это точно говорит не в пользу материала. Хотя при необходимости быстро прогреть салон всё же небольшое преимущество на стороне алюминия. А поскольку долго дело алюминий держать не способен, такую характеристику стоит отнести именно к недостаткам.

Как устранить проблемы обогрева на печках в Газели

При устройстве печки Газели старого образца производитель недостаточно эффективно продумал отопительную конструкцию. Из-за этого она плохо греет, допуская попадание холодного воздуха извне. Кран может обладать плохой пропускной способностью, и даже засорившийся радиатор быстро приводит к проблемам. Такие печки выпускались на автомобилях до начала 2000-х годов производства, и они требуют регулярной очистки. Самое простое, что можно сделать водителю в такой ситуации, — прочистить систему и магистрали.

Не всегда этих манипуляций достаточно для того, чтобы добиться эффективного обогрева. В этом случае автолюбителям придёт на помощь небольшая модернизация системы. Самый простой вариант — заменить алюминиевый радиатор на медный аналог. Также многие ставят дополнительный новый насос под вакуумный усилитель. В некоторых случаях помогает применение поролоновых уплотнителей или промазка проблемных участков герметиком. Лучше всего использовать силиконовый герметик, который хорошо герметизирует места соединений.

Однако и устройство печки Газелей нового образца нельзя назвать идеальным для тех, кому приходится много времени ездить в зимнее время года, да ещё и за городом. В этом случае можно прибегнуть к такому последовательному алгоритму:

1. Загерметизировать любым изолирующим материалом дверные проёмы, щиток и прочие потенциально проблемные места в салоне. Можно воспользоваться даже шумоизоляцией. В результате тепло будет сохраняться лучше, а поступление холода, наоборот, сократится.
2. Некоторым помогает замена входа и выхода в самой печке.
3. Как вариант, можно заменить отопитель. От этого может повыситься эффективность работы всей системы.
4. На практике доказано, что улучшить обогрев можно при помощи установки дополнительного радиатора вдобавок к штатному. Их можно расположить под общей крышкой и соединить трубками в одну систему.

Если в системе установлен второй отопитель, то антифриз нагревается лучше, а это неминуемо скажется на температуре внутри салона. Тепло будет лучше сохраняться в салоне, что приведёт к повышению уровня комфорта при передвижении в Газели в зимнее время года.

Радиатор печки Газель Бизнес

Радиатор печки Газель Бизнес УМЗ-4216 и Камминз

Диаметр шлангов радиатора отопителя Газель Бизнес D-18 мм, только двигатель ЗМЗ-4216 и Cummins ISF 2.8

Цена 1000 руб.

Моторчик печки Газель

моторчик печки газель

Цена 1500 руб.

Как проводить профилактику работы печки

До наступления холодной погоды рекомендуется проверить работоспособность системы отопления и охлаждения на Газели, а при необходимости провести комплексный ремонт. Для этого можно начать со снятия радиатора с моторчиком их очистки и смазывания. На неисправность в самом двигателе отопителя могут указывать запах гари во время включения. Отремонтировать его скорее всего не получится — придётся заменять новым. Выполнить правильно установку поможет схема подключения. Кроме запаха, о неисправностях могут свидетельствовать и такие признаки, как поскрипывание, свист и потрескивание, а также прочие посторонние шумы.

На работу электродвигателя следует обращать внимание в первую очередь. Он напрямую воздействует на интенсивность и мощность создаваемого воздушного потока. Однако при покупке необходимо также обращать внимание на количество оборотов, которое желательно поддерживать в районе 3000 за минуту. Должен быть предусмотрен переключатель, чтобы выбирать уровень потока — малый, средний и большой.

Кроме двигателя за нагрев и комфортную температуру внутри слона Газели отвечает целый ряд узлов, приборов и деталей. Это вентиляторы с радиаторами, заслонки с клапанами, магистрали, фильтрующие элементы и другие, способные влиять на работу печки. Радиатор отопителя прячется за центральной консолью транспортного средства. Проконтролировать его состояние визуально проблематично, а демонтаж с заменой новым может потребовать нескольких часов возни.

Данный узел весьма чувствителен к любым загрязнениям: наружным и внутренним. После нескольких сезонов эксплуатации его ребра засоряются грязью и пылью, формируя отложения на стенках. Это ухудшает эффективность работы всей системы — снижается объём воздушного потока, а вместе с ним и температура в салоне.

Неисправный термостат в Газели никогда не даст комфортной температуры, неважно, какого образца установлена печка. При прогреве мотора именно он отправляет антифриз по малому кругу, а большой подключится тогда, когда она прогреется до рабочих величин. Помпа — это ещё один важнейший узел, прогоняющий охлаждающую жидкость по контурам системы охлаждения. Частая причина неисправности — сломанная крыльчатка водяного насоса. Сам контур должен быть замкнутым, как закрытая система. Если в неё попадает воздух извне, то происходит явление завоздушивания и печка перестаёт топить нормально.

Чтобы провести ремонт максимально эффективно и с минимальными вложениями, необходимо знать, как устроен отопитель и система охлаждения/обогрева на автомобилях Газель. Большинство неисправностей можно легко диагностировать и не допустить выход из строя всей системы.

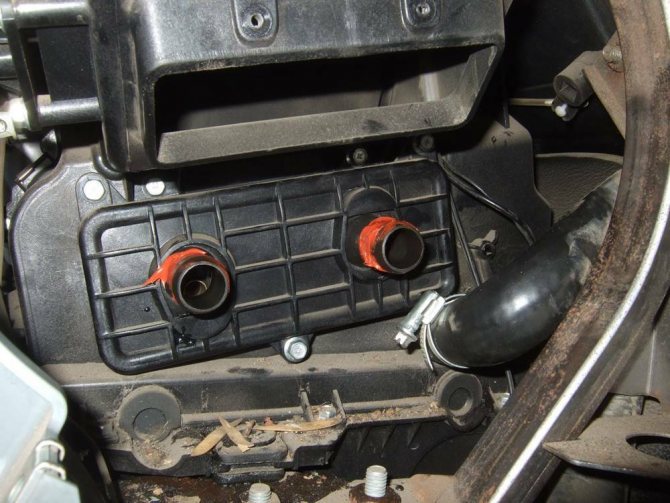

Причины, почему не греет печка на ГАЗели

Также достаточно распространенными причинами не рабочего состояния печки на ГАЗелях являются:

• недостаточное количество охлаждающей жидкости в радиаторе (самая банальная причина, которая решается путем добавления антифриза или тосола в радиатор); • попадание воздуха в систему отопления; • образование течи при негерметичности патрубков; • неисправность крана на печке (определить то, что причина поломки заключается именно в кране, можно при вращении ручки регулировки температуры в салоне автомобиля и наблюдении за реакцией самого регулятора. Эту процедуру рекомендуется проводить вдвоем); • поломка помпы; • неисправность термостата; • поломка наконечников тросов; • неисправность замка зажигания; • сгоревший предохранитель; • неисправность двигателя обдува печки, которая может быть устранена путем его смазки; • сломан рычаг заслонки, поворачивающий её внутри печки, а точнее само его крепление к штоку, который поворачивает заслонку; • засорение воздухосборника; • щели на корпусе печки; • отсутствие или неправильно поставленная резинка в радиаторе.

В большинстве случаев выход из строя системы отопления автомобиля ГАЗель можно предотвратить, проводя своевременную диагностику с последующим ремонтом или заменой узлов и деталей, отработавших свой ресурс.
