Радиатор печки: как заменить и выбрать новый

Радиатор отопителя в ВАЗ 2109, сколько бы долго и исправно он не работал, всегда начинает течь внезапно.
Обычно замечают либо капли тосола на пассажирском коврике, если он начинает течь по швам на краях радиатора, либо обнаруживают тосол под ковриками, если течет глубже — в районе печных патрубков либо краника печки ВАЗ 2109.

Если такое дело приключилось – настало время задуматься о замене радиатора печки, а также о том какой новый радиатор печки выбрать. Вот об этом мы сегодня и поговорим.

Надо отметить, что с краев радиатора тосол стекает в район хомутов крепления патрубков, так что сначала можно подумать что течет место соединения нижнего патрубка печки с резиновым шлангом.

Однако, подтянув соответствующий хомут убеждаемся, что течь не уменьшается – значит пришла пора менять радиатор.

Существуют несколько типов радиаторов печки для ВАЗ 2109 – алюминиевый оригинальный, алюминиевый неоригинальный и медный.Медный радиатор значительно дороже алюминиевого, но его можно запаять в случае протечки, и он надежнее алюминиевого.

Также по отзывам с ним холоднее, да и не везде его можно найти в наличии.Теперь посмотрим, чем отличаются оригинальный радиатор от неоригинала. Во первых – цена.

Оригинал стоит не менее 750 рублей в то время как неоригинал вполне может стоить рублей 450.

Теперь обратим внимание на пластины радиаторов: в оригинальном они расположены гораздо плотнее друг к другу — больше площадь теплообмена. Также края такого радиатора так легко не гнутся, и сама по себе конструкция оригинального ВАЗовского радиатора прочнее.

Вверху — оригинальный ДААЗ, внизу — Fenox за 450р. Разница очевидна. Края помялись при извлечении из корпуса печки

Поэтому при родном радиаторе воздух из сопел печки начинает теплеть уже при температуре охлаждающей жидкости в 60 градусов, тогда как с неоригиналом тепло пойдет только ближе к 90 градусам – будете мерзнуть при непродолжительных поездках.

Также внутри оригинального радиаторе есть завихрители охлаждающей жидкости в виде спиральних лент в трубках радиатора.

Они повышают эффективность его работы за счет того, что охлаждающая жидкость не пролетает сквозь радиатор под давлением помпы, а тормозится ими и вращается, более эффективно отдавая тепло радиатору.

Как определить их наличие в неоригиналах – не могу сказать, никто не даст разбирать радиатор при покупке, но думаю, что они должны немного брякать внутри, если радиатор потрясти.

• Поэтому рекомендую только оригинал. Его упаковка выглядит вот так:

Чтобы заменить радиатор печки на ВАЗ 2109 по инструкции, нужно снимать всю переднюю панель. Однако, если у вас высокая панель, многие поступают следующим образом.Нужно открутить все винты крепления панели к кузову автомобиля, снять рулевой кожух и правый край панели просто отодвинуть в салон при помощи помощника.

1. В таком положении радиатор печки должен пройти как раз между перчаточной полкой и бардачком.
2. При использовании такого способа рекомендую отодвигать панель аккуратно, чтобы ничего не оторвать, под рулем есть пучки проводов от замка зажигания и элементы сигнализации, которые могут быть прикреплены к панели, это все нужно открепить от нее.

Есть еще и такой способ, правда придется кромсать панель приборов. Можно сделать съемной нижнюю полку, которая и мешает извлечь радиатор из корпуса печки. Для этого ее можно отпилить, а затем прикрепитить на саморезы, и снимать в дальнейшем при замене радиатора печки.

Правда, на инжекторных машинах под нижней полкой висит дополнительный блок с реле, так что крепить нижнюю полку нужно надежно. Зато менять радиатор – одно удовольствие!

Основные причины замены

Причин, по которым может потребоваться замена радиатора системы обогрева салона не так уж и много. Одной из них является появление течи.

Теплообменники изготавливаются из цветных металлов – меди или алюминия.

Постепенно эти металлы окисляются из-за воздействия жидкости, что и приводит к появлению щелей, через которые ОЖ вытекает наружу.

Вторая причина замены радиатора печки – закупорка трубок загрязняющими веществами. ОЖ, циркулируя по системе охлаждения, смывает продукты коррозии, мелкие частицы и прочее.

Причем жидкость не может содержать их в себе и эти загрязняющие элементы оседают на поверхностях, в том числе и радиатора печки.

В результате сначала система обогрева теряет эффективность, а в последствии (при сильном загрязнении) просто перестает работать.

В некоторых случаях засоры радиатора удается устранить промывкой с использованием химических средств.

Но если закупорка трубок сильная, то удалить пробки из грязи можно лишь механическим способом. А это получится сделать только при снятом радиаторе.

Перед тем, как приступать к разборке, следует сначала удостовериться, что проблемы возникли именно с радиатором.

Так, протечка этого элемента проявляется появлением следов антифриза на полу в салоне.

Сейчас читают Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое 796 Chevrolet Niva: удачная покупка или головная боль, стоит ли покупать на вторичном рынке? 23k

Но такой же результат может давать и повреждение патрубков радиатора или же потеря герметичности в месте их соединения с теплообменником.

Падение эффективности обогрева может произойти не только из-за закупорки трубок радиатора, но и из-за сильного засорения его сот.

Пыль, пух, листва, остатки насекомых забиваются между ребрами охлаждения, поэтому отдача тепла воздуху затрудняется.

Но в этом случае выявить проблему очень легко – включаем вентилятор печки на полную мощность и проверяем поток воздуха из дефлекторов.

Если он не сильный, радиатор следует почистить, что тоже невозможно качественно выполнить без снятия элемента.

Печка может перестать греть и из-за завоздушивания радиатора, что нередко случается при замене ОЖ. Часто причиной становиться и неисправность элементов системы охлаждения, особенно термостата.

В общем, перед тем, как снимать радиатор печки, следует удостовериться, что именно в ней скрыта причина плохого обогрева салона. А для этого придется проверить практически полностью систему охлаждения.

замена радиатора отопителя ВАЗ 2110.avi

Замена радиатора отопителя ВАЗ 2110-2112

Замена радиатора печки ваз 2109 без снятия панели

Ход работы:

1. Снимите нижнюю консоль, которая идёт от рычажков регуляторов обогрева салона к кожуху КПП.
2. Отодвиньте оба передних посадочных места по максимуму назад. Если кроме радиатора отопителя вы хотите также заменить кран, тогда вам потребуется снять пластиковые накладки с порогов и задрать ковролин.
3. Подпилите журнальную полку под бардачком с одной стороны, обратно её можно будет прикрутить при помощи саморезов.
4. После чего вы увидите, что можно беспрепятственно снять деталь в получившуюся щель без проблем.
5. Перекройте кран отопителя и подготовьте пробки, которые будете использовать в качестве затычек и ёмкость под остатки охлаждающей жидкости, чтобы не дать разлиться остаткам тосола, которые скопились в самом радиаторе.
6. Открутите по три болтика с каждой стороны радиатора.
7. Ослабьте только те хомуты, которые подходят непосредственно к радиатору, но не стягивайте их.
8. Теперь самое сложное — нужно слить остатки тосола из радиатора. Во избежание проливания ОЖ на пол подстелите под кран, в ноги переднему пассажиру, и под радиатор влагонепроницаемые коврики или старую ткань.
9. Сдёрните патрубки с радиатора, первым снимается нижний, который располагается внизу на кране, он перекрыт. Подставьте ёмкость и слейте ОЖ из радиатора. Пробку держите наготове. Жидкости может вытечь около литра. Возможно вам потребуется несколько раз сливать жидкость, поэтому, скорее всего, придётся пробкой затыкать патрубок.
10. Снимите отводящий патрубок от радиатора, но не опускайте его вниз, так как из него может политься ОЖ, держите его на уровне крепления к радиатору. Сливать жидкость не нужно, достаточно просто заткнуть патрубок пробкой.
11. Теперь можно вытаскивать сам радиатор.
12. Замените его новым.
13. Воткните верхний отводящий патрубок.
14. Затем нижний.
15. Затяните хомуты.
16. При необходимости удалите воздушную пробку.

Течь крана печки

Эта неисправность появляется в результате рассыхания корпуса отопителя или из-за закисания запорного устройства. Последняя причина обычно является следствием длительного простоя автомобиля. Чтобы не повредить краник или не оборвать управляющий трос, в таких случаях открывать его следует очень осторожно, не прилагая чрезмерных усилий.

При рассыхании печки зачастую вовремя диагностировать неисправность не представляется возможным, поскольку течь может быть минимальной. Но со временем вытекающая из печки охлаждающая жидкость непременно даст о себе знать. Первым явным признаком этой неисправности является появление лужи на полу автомобиля в районе пассажирского сиденья ближе к центральной панели. Водитель или пассажиры с хорошим обонянием могут до того, как появится лужа, почувствовать характерный запах, который будет только увеличиваться.

Ещё одной неприятностью при течи крана отопителя является образование тонкого масляного налёта на лобовом стекле, появляющегося в результате испарения охлаждающей жидкости. Ночью, или когда солнце светит прямо в глаза водителю, это может вызвать проблемы с качеством обзора, мешая вовремя принимать правильные решения при изменении дорожной ситуации.

Для замены неисправного крана печки ВАЗ-2114 нам потребуются ключи на 10/13 (торцевыми будет работать намного удобней), ветошь, отвёртка с крестообразным наконечником, тара для слива ОЖ. Алгоритм демонтажа:

• загоняем машину на эстакаду/смотровую яму, устанавливаем под сливное отверстие приготовленную тару ёмкостью примерно 5 литров, откручиваем пробку и ждём, пока не сольётся весь тосол;
• ищем в отсеке для двигателя патрубки, соединяющие силовой агрегат с краном, с помощью отвёртки ослабляем крепления в виде хомутов, снимаем патрубки;
• переходим в салон, откручиваем саморезы, которыми крепится левая крышка панели;

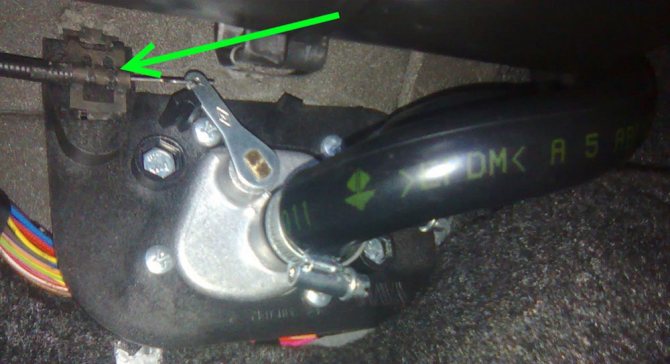

• с правой стороны под панелью находим кран отопителя, к которому подведены патрубки из моторного отсека, подкладываем под них ветошь и с помощью отвёртки снимаем оба патрубка;
• переходим опять в моторный отсек, находим шпильки, на которых кран крепится к кузову автомобиля, откручиваем болты ключом на 10;
• теперь кран ничто не удерживает, переходим в салон и вытаскиваем его, отсоединив тросик крепления привода;
• присоединяем тросик к новому крану, устанавливаем его на штатное место и производим сборку в обратном порядке.

Замена радиатора на низкой панели

У радиаторов системы отопления есть свой резерв и рано или поздно он заканчивается — элемент выходит из строя. Первое и самое распространённое, что может с ним случиться — это то, что он забьётся листьями или заржавеет.

Особенно быстро это происходит, если в течение долгого времени не менять охлаждайку. Также важным фактором, влияющим на резерв детали, является качество материала, из которого изготовлена деталь.

Замена радиатора печки ВАЗ-2109 дело не простое, но вполне выполнимое самостоятельно.

Этот метод не потребует откручивания приборной панели и сливания охлаждайки. Сама работа по замене не займёт больше часа по времени. Но единственным минусом способа является необходимость спиливания журнальной полки под бардачком.Что нужно:

1. Ножовка по металлу.
2. Отвёртка крестовая.
3. Гаечный ключ на 7 или 8, в зависимости от хомутов.
4. Радиатор для замены.
5. 3 пробки от бутылки шампанского.
6. Ёмкость под остатки охлаждайки.

Замена радиатора на ВАЗ-2109 со снятием приборной панели займёт немного больше времени, чем без, но зато полка под журналы останется целой.

Ход работы

1. Отодвиньте по максимуму назад переднее пассажирское сиденье.
2. Найдите справа крепления приборной панели и открутите их.
3. Потяните на себя приборную консоль и в получившуюся щель вставьте распор, можно для этих целей использовать брусок из дерева.
4. Закройте кран отопителя, подложите резиновые коврики или старые тряпки там, где может потечь охлаждающая жидкость.
5. Откройте капот и свинтите крышку расширительного бачка. Для снижения давления закройте крышку.
6. Радиатор располагается между бардачком и нижней полкой. Чтобы не разлить охлаждайку, выполняйте все действия очень быстро. Кроме этого, вам понадобятся 2 резиновые заглушки или пробки от шампанского, чтобы заткнуть отверстия в шлангах.
7. Просуньте руки через щель отодвинутой приборной панели к детали, требующей замены.
8. Снимите нижний патрубок и сразу же заткните его отверстие большим пальцем левой руки, потом правой вставьте затычку в шланг.
9. Слейте охлаждайку из патрубка в заранее подготовленную ёмкость.
10. Отсоедините элемент отопителя и замените его новым. Снятие детали производите осторожно: сначала приподнимите его вверх, затем немного сдвиньте и потяните вниз. Таким образом, вам будет его легче извлечь.

Ход работы по замене в системе отопления автомобилей с низкой приборной панелью аналогичен моделям с высокой. Но при этом для замены радиатора не требуется отодвигать или снимать передние сиденья.

Также перед началом работы обязательно снимите кожух с руля, чтобы не повредить его при отгибании приборной консоли. Самый надёжный вариант для замены — это медный радиатор печки, он самый дорогой из всех существующих, но он самый надёжный и в случае повреждения или протечки можно произвести его ремонт, запаяв образовавшееся отверстие.

Снимая радиатор печки на ВАЗ-2109, не забывайте о безопасности, охлаждающая жидкость опасна для здоровья, постарайтесь защитить руки хотя бы перчатками, а после работы тщательно их вымойте.Если у вас появились сомнения, что вы не справитесь, то лучше обратиться за помощью в автосервис. Но ведь на много приятнее разобраться самостоятельно и сэкономить пару тысяч рублей.

Классификация радиаторов

Радиаторы для ВАЗ 2114/15, устанавливаемые заводом-производителем, изготовлены из алюминия, через 3-5 лет (по окончании срока службы) их меняют. Для автомобилей «Самара» выпускают два вида радиаторов:

Размеры и способ установки для обоих моделей одинаковы.

Можно также на ВАЗ 2114/15 установить медный радиатор отопительной системы салона. Его преимущества перед алюминиевым: дольше срок службы, выше теплоотдача и более пригоден для ремонта. Однако цена практически в два раза выше.

Как Снять Печку На Ваз 2109

Временами все элементы машины нужно поменять. Если вы разбираетесь в собственном металлическом жеребце и понимаете его структуру, то неважно какая работа по снятию либо установке той либо другой детали не составит вам труда.

Что касается отопительного устройства, то временами его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит.

Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

1. Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
2. После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
3. Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
4. Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
5. После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
6. Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

1. Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
2. Найти с правой стороны болты, которые крепят панель, а затем их открутить.
3. Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
4. Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
5. После нужно открыть капот и крышку расширительного бачка на радиаторе.
6. Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
7. Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
8. Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
9. После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
10. Точно такую же операцию надо повторить с верхним патрубком.
11. Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Как самостоятельно диагностировать неисправность радиатора отопления

Это наиболее частые варианты поломок. Поэтому, прежде чем менять радиатор, стоит сначала проверить перечисленные варианты.

Замена обычно требуется, когда из радиатора начинает вытекать охлаждающая жидкость, а также при внутренних засорах (например, грязь, ржавчина).

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

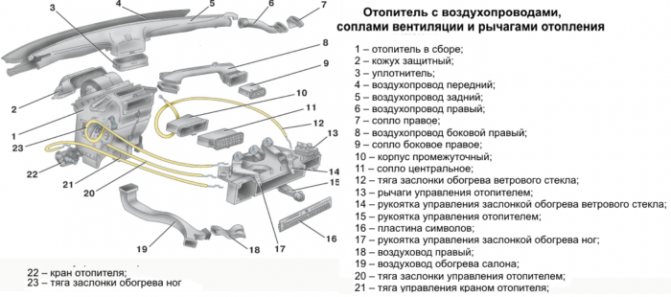

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
• набор гаечных ключей;
• ёмкость и шланг резиновый для слива охлаждающей жидкости;
• ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

1. Сначала слейте тосол на холодном двигателе.
2. Затем открутите саморез, находящийся за пластмассовый заглушкой.

   Снимите бардачок на автомобиле ВАЗ 2114

3. Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

   Открутите шурупы крепления щитка приборов

4. Открутите два верхних и два нижних самореза крепления щитка приборов.

   Так снимается нижний кожух рулевой колонки

5. Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.
6. Вытащите штеккер из гнезда прикуривателя.

   Отсоединение разъемов колодок магнитолы и вытащить её

7. Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

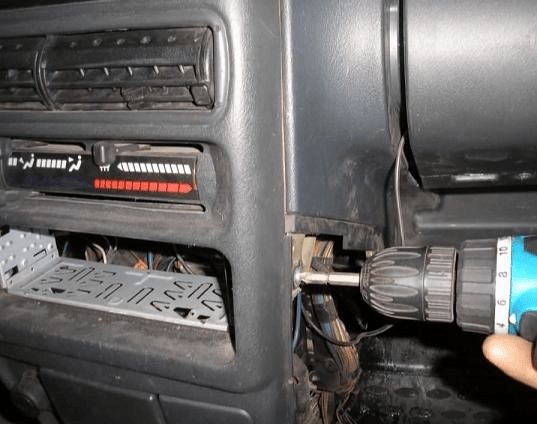

   Отверните саморезы крепления пластмассовой консоли

8. С обеих сторон выверните саморезы крепления пластмассовой консоли.

   Отверните два самореза крепления консоли

9. Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

   Отсоединение пластмассовой консоли от панели

10. Отсоедините консоль от панели.

    Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли

11. На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др. Обязательно пометьте их маркёром или насечками в порядке расположения.
12. Отсоедините консоль от панели.
13. Отсоедините колодку подсветки пепельницы
    Открутите два самореза от диагностического разъёма
14. Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль.

    Осторожно снимите консоль

15. Аккуратно снимите консоль и отложите её в сторону.

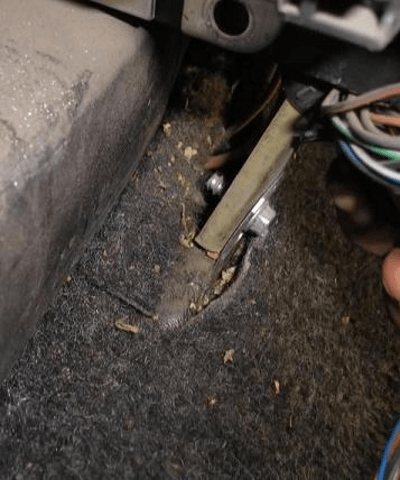

    Открутите два самореза крепления металлической основы

16. Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

    Открутите четыре самореза крепления «торпедо»

17. Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

    Выверните два больших самореза крепления металлической конструкции

18. Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

    Снимите металлическую конструкцию и вытащите ЭБУ

19. Вытащите из-под консоли электронный блок управления.

    Для доступа к радиатору печки следует приподнять левую сторону торпеды

20. Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».
21. На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

    Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

22. Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
23. Снимите резиновые трубки с патрубков теплообменника.
24. Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.

    Извлечение неисправного радиатора из гнезда

25. Извлеките радиатор отопителя из гнезда.
26. Установите новый радиатор, выполнив все операции в обратном порядке.

    Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла

27. Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой. Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.
