Учитывая нынешние возможности в плане покупки запчастей, материалов, инструментов, а также относительной простоты конструкции автомобиля ВАЗ 2109, провести ремонт кузова своими руками — задача далеко не самая сложная. Многие выполняют самостоятельно кузовные работы, не уступая по качеству специализированным мастерским.

Задача – вернуть качество

Инструменты

Прежде чем перейти к непосредственной инструкции ремонта кузова Ваз 2109, хотелось бы остановиться на выборе правильных инструментов. Каждый профессионал, мастер своего дела подтвердит то, что хороший инструмент – это половина успешного завершения любой ремонтной операции.

Итак, список необходимых инструментов на кузовной ремонт «девятки» довольно-таки широк, так как работа отнюдь не простая и потребует немалого количества специфических приборов:

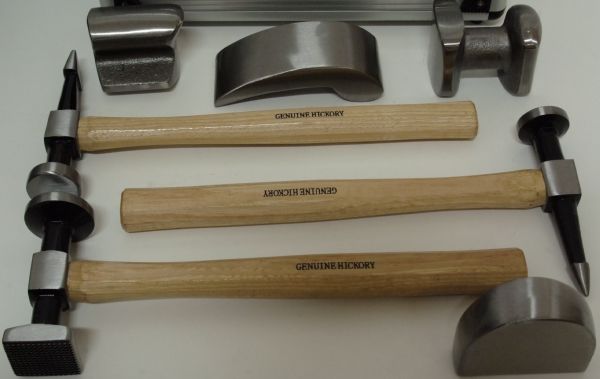

• Обязательны специальные молотки, хотя бы 3 их вида с разными размерами для проведения рихтовочных работ;
• Болгарка с насаженными кругами (нужны разные диски, прекрасно снимающие ЛКП и ржавчину);
• Желательно, чтобы в гараже имелся баллон с углекислотой (примерно на 10 куб);

Кузовной ремонт ваз 2109 и инструмент

• Без сварки при кузовных работах, как без рук (лучше подобрать аппарат с макс. током 150 А);
• Хорошие зубила с закаленными остриями и несколько таких же сверл по металлу;
• Подъемник (лучше, чтобы было 2 домкрата);
• Хорошая щетка по металлу (она понадобится для зачистки ржавых участков кузова);
• Стандартный комплект инструментов автомобилиста (ключи, отвертки и т.д).

КУЗОВНОЙ РЕМОНТ и покраска ВАЗ 2109 / LADA BODY REPAIR

2003 Ваз 21093. Обзор (интерьер, экстерьер).

Меряем компрессию…мотоблоки…ВАЗ 21093.

Также ознакомьтесь

1. Укрыть ремни целлофаном или ветошью, чтоб избежать попадания масла на резину.
2. Выкачать масло в подготовленную тару.

Замена масла в ГУР на Лада Приора своими руками

1. После откачки масла ваш помощник должен повернуть руль по максимуму влево/вправо. При этом в бачке должно появляться масло, его также необходимо выкачивать.
2. Отключить шланг «обратки», опустить его конец в бутылку, покрутить руль. Старое масло будет выгоняться системой.

Замена масла в ГУР на Лада Приора своими руками

1. После полного слития масла подключить шланг. После полного сливания масла, шланг можно подключать обратно.

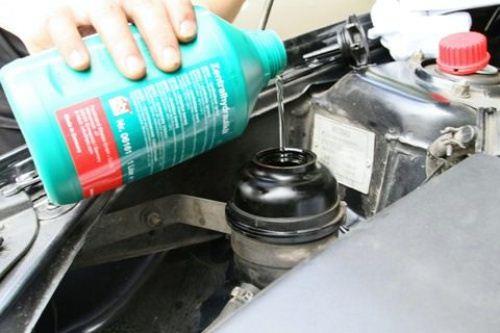

2. До верха налить свежее масло в систему гидроусилителя.

Замена масла в ГУР на Лада Приора своими руками

1. После того, как масло залито, помощник должен покрутить руль. В это время масло будет убывать. Следует подливать его в систему.
2. Когда масло перестанет убывать, завести мотор на 10-15 секунд. Если при работе масло убывает – долить.
3. Заглушить двигатель, выкрутить руль по 5-7 раз в каждую сторону до максимума. В бачке не должны появляться пузыри воздуха.
4. Снова завести мотор, повернуть руль. При вращении не должен появляться гул или какие-то другие затруднения.

ГУР против ЭУР

Алгоритм проведения кузовных работ на «девятке» в общих чертах

Ваз 2109 кузовной ремонт

Ознакомимся с процессом проведения работ пока что в общих чертах:

• В первую очередь надо будет снять те участки кузова, которые прогнили или деформировались;
• На «девятке» со временем гниет быстрее всего передний пол с порогами и усилителями, днище в задней части, двери и крылья.

Примечание. Невозможно бывает даже поставить домкрат, так как в негодность приходит предусмотренный производителем участок под него (поддомкратник). Чтобы работать в этом месте, автомобиль можно поднять, используя вместо упора подмоторную балку.

• Капот «девятки» тоже не может «похвастаться» выносливостью. В том месте, где стоит АКБ, он покрывается ржавчиной;
• Пол топливного бака – считается тоже заметной проблемой на «девятке»;
• Та же участь постигает со временем отражатели оптики, глушитель и другие части.

Вообще, коррозия – это проблема номер один для отечественных автомобилей. Вроде бы, уровень антикоррозийной защиты на них проведен неплохо, но ржа со временем проедает все, и от этого никуда не деться.

Ремонт кузова ваз 21099

Продолжаем:

• Осуществляется разборка моторного отсека, обязательно сливается ОЖ и радиатор;
• Убираются двери;
• Если впереди установлен телевизор (усилитель), то и его надо разобрать;
• Гнилые участки придется срезать болгаркой;
• Отрезать также придется ржавые панели, крылья;
• Дыры можно просто заварить или поставить заплатки;
• На проблемные участки рекомендуется ставить дополнительные металлические куски;
• Брызговики надо обязательно усилить новыми элементами, а затем прихватить точечной сваркой;
• Обязательна также подгонка новых деталей к кузову, чтобы не вышло никаких проблем;
• Крепление крыльев, порогов желательно осуществлять саморезами, болтами с последующей сваркой деталей.

Примечание. Обязательно и восстановление геометрии кузова, что занимает немало времени. Нужен будет стапельный станок, на который придется зафиксировать автомобиль. На стапеле имеются специальные зажимы, обеспечивающие надежную фиксацию машины. Подробнее о контрольных точках «девятки» можно прочитать ниже.

• После этого можно приступить к свариванию нового пола. На данном этапе работ широко используются заплаты, усилители и соединители. Обязательно в конце покрыть все участки антикором;
• Арки лучше поставить тоже новые, а не заморачиваться с их ремонтом.

Контрольные точки кузова ваз 21099 и их замеры

Покрывать арки желательно смолой, смешанной с отработанным маслом. Это отличное средство против ржи, только вот на днище его не наложишь по известным причинам.

Восстановление коррекции изначального состояния кузова и деталей своими руками подразумевает, как правило, простую покраску и удаление вмятин. Не обходится без полировки, которая неплохо защищает поверхность от коррозии.

Ваз 21099 ремонт кузова на стапеле

Что касается полного восстановления кузова, попавшего в ДТП, то здесь уже потребуется услуга профессионалов. Только в автосервисе можно правильно восстановить кузов, согласно базовым контрольным точкам. Здесь и оборудование соответствующее есть, и специфическая технология проведения мастерам хорошо известна.

В любом случае перед осуществлением ремонтных работ проверить состояние кузова надо. Наиболее известный способ проверки подразумевает измерение дистанций между контрольными точками и последующая их сверка с паспортными показателями.

Конкретно проверяется кузов так:

• Сверяются размеры по диагонали;
• Изучается состояние стоек автомашины;
• Крыша подвергается зрительному осмотру, замеряются размеры диагоналей дверной рамы и самой крыши;
• Особое внимание уделяется замеру лобовой и задней оконной рамы;
• Наконец, требуется подробный зрительный осмотр автомобиля со всех ракурсов. Может где выпуклость имеется, зазор больше и так далее.

Размеры кузова «девятки»

Виды устройств

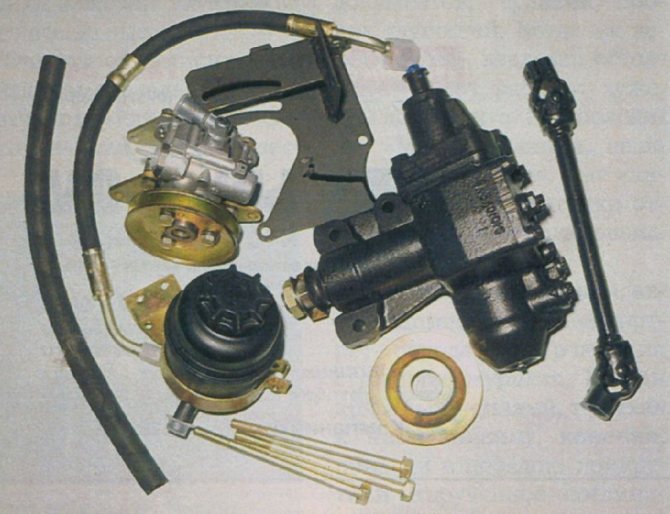

Гидроусилитель руля представляет собой устройство, с помощью которого рабочая жидкость создает давления на рулевую рейку. За счет этого водителю нужно прикладывать гораздо меньше усилий к рулевому колесу, чтобы сместить его с места. Существует несколько видов такого оборудования, рассмотрим основные минусы всех остальных моделей усилителей и того станет ясно, почему именно гидроусилитель руля был установлен на ВАЗ 2114, да и, вообще, на большинстве современных автомобилей. Существуют в мире помимо этого такие варианты:

• Электрический.
• Пневматический.
• Механический.

Пневматический же устроен и вовсе очень сложно, здесь присутствует масса элементов: баллон, компрессор, трубопроводы и патрубки, усилительный механизм и прочее. Вся эта конструкция очень ненадежна и малейший сбой в работе хотя бы одного составляющего приводит к отсутствию эффекта как такового. Механический усилитель выглядит как набор различных шестерен у корпусе и его эффект достигается за счет измененного передаточного числа вращения, здесь минимальное усиление.

Гидроусилитель руля ВАЗ 2114

Именно поэтому сегодня чаще всего можно встретить на автомобиле именно гидроусилитель руля, именно из-за его надежности, простоты и эффективности именно он был выбран для установки на ВАЗ 2114. Самая опасная поломка, которая может случиться, это течь рабочей жидкости. Далее, мы рассмотрим, как правильно разобраться и определить место протекания в системе и как правильно проводить замену рабочей жидкости в ВАЗ 2114.

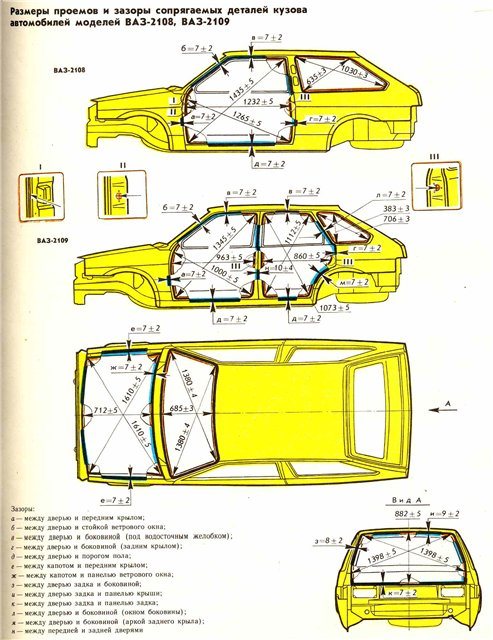

Основные паспортные размеры между контрольными точками кузова Ваз 2109

Интересное видео про ремонт и рихтовку кузова «девятки»

ВАЗ 2109 РИХТОВКА ПОКРАСКА

Бамперы на «девятке»: ремонт и замена

Автомобиль ваз 21099 ремонт кузова

Часто задний и передний бамперы на «девятке» снимаются для осуществления их ремонта или для восстановления других частей кузова. Научиться правильно и без проблем снимать их все равно придется, как ни крути, если кузовной ремонт владелец намерен осуществлять самостоятельно.

Демонтаж

Итак, для того чтобы снять бампер сзади:

• Сбоку находим гайки, фиксирующие бампер к кузову, и отворачиваем их (как правило, с каждой стороны бывает по 2 крепежных элемента);
• Находим гайки переднего крепления бампера и отворачиваем теперь их (бампер рекомендуется придерживать, чтобы он не упал).

Аналогично проводится и снятие переднего бампера, только здесь надо еще снять пластиковые подкрылки.

Покраска

Черный бампер на Ваз 2109

Предпочтительный цвет бамперов на «девятке» — извечная тема для дискуссий между любителями этой модели авто. Многие на стороне классического черного цвета, хотя находятся и те, кто считает, что цвет бампера должен гармонировать в тон с расцветкой автомобиля.

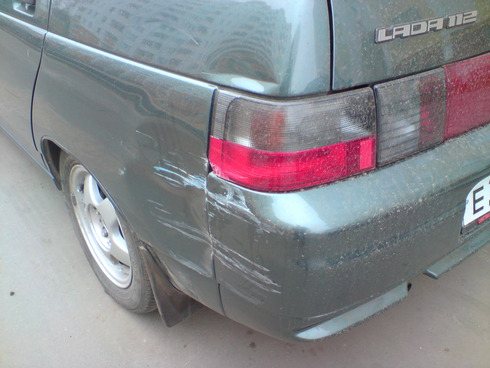

Как бы там ни было, осуществить покраску и декоративный ремонт несложно. Бамперы надо будет демонтировать, хорошенько осмотреть на наличие деформаций. Если они имеются, то придется элементы отрихтовать, а остальные части зачистить от старой краски и ржавчины.

Внимание. Если бампер пластиковый, то его дефекты можно заделать шпаклевкой.

Пластиковые бамперы превосходно очищаются от ржавчины и краски с помощью наждачной бумаги с размерами зерна 200-400. Если на бампере имеются дыры, то их можно закрыть кусочками пластика, снятого со старых бамперов или других пластиковых элементов. Как известно, пластик между собой хорошо склеивается паяльником с мощностью 40-60 Вт.

Бампер сзади ваз 2109

Вообще, части поврежденного пластикового бампера можно скрепить 4-я способами.

1. Путем плавки пластмассы самого бампера или дополнительных накладок. Ширину спаянного шва в этом случае можно оставлять в 1,5 см, а что касается глубины спайки, то она должна зависеть от толщины бампера.
2. Путем соединения параллельными швами. В этом случае поможет и обычная проволока, и гвозди со снятыми шляпками, и другие подручные средства. Надо будет просто впаять эти своеобразные крепежи с обратной стороны бампера.
3. Более сложный вариант подразумевает использование гибкой проволоки, лучше медной. Она уже впаивается аналогично 3-у способу, только зигзагом, змейкой изнутри. Если провести данный метод с обратной стороны бампера нет возможности, змейку можно выделать и с лицевой.
4. Решетка соединит куски бампера между собой прочнее всех. Для этого надо вооружиться сеткой (подойдет кусок декоративной решетки радиатора).

Если не удалось найти аналогичных кусков пластика, то можно воспользоваться и другими материалами:

• Той же решеткой, подогнутой по форме бампера. После того, как сетка будет впаяна в бампер, надо взять какой-нибудь схожий по эластичным показателям с материалом бампера пластик, и расплавляя его, наложить на сетку. Границы штатного пластика надо аккуратно совокупить с краями наложенного материала. После того, как пластмасса затвердеет, надо все разгладить и отшлифовать;
• Можно нарастить недостающую часть пластика шпаклевкой. Только ее надо будет смешать с «эпоксидкой». Обязательно проведение шлифовки на заключительном этапе;
• Шпаклевку смешивают и со стекловолокном.

Признаки неисправностей рулевой

Один из главных симптомов — появление стука в области передней оси. Сначала лишний шум едва заметен и проявляется только на неровных дорогах.

В дальнейшем стук может усилиться, появится отдача в рулевое колесо. В этом случае диагностика рулевой рейки обязательна.

Если ничего не делать, то авто может стать неуправляемым уже через 1-2 месяца езды. Выход будет один — менять узел полностью.

Основная причина стука — износ основного зуба, шарнира или рулевой тяги.

Внимание! Перед тем как сделать вывод, проанализируйте стук в рулевой рейке. Он может проявляться всегда или только при наезде на большие ямы.. Давайте выделим основные признаки неисправности и их возможные причины:

Давайте выделим основные признаки неисправности и их возможные причины:

1. Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.

2. Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина — появление задиров на роторной части и привалочной поверхности.

3. Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.

4. Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.

5. Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.

6. Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.

7. Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все

Вы должны обращать внимание на неисправности самого гидроусилителя руля.. Здесь признаки проблем рулевой рейки могут быть следующими:

Здесь признаки проблем рулевой рейки могут быть следующими:

• Повышенная пенистость жидкости ГУР. Это просто диагностировать — достаточно заглянуть в бачок;
• появляются лишние шумы при повороте рулевого колеса и работе ГУР;
• на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
• пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы — разрушение резинового кольца.

Крылья «девятки»

Детали кузова ваз 21099 и инструкция по ремонту

Фиксация передних крыльев на «девятке» сделана довольно удачно, если имеется ввиду простота снятия. Всего несколько болтов их держат. Поэтому никакой сварки для их демонтажа не потребуется, а достаточно лишь вооружиться парой хороших фигурных отверток и 8-размерной головкой с удлинителем.

Подробно:

• Снимаются подкрылки, держащиеся на саморезах;
• Откручивается болт крыла, держащий кузовной элемент снизу у порога;
• Еще два болта держат крыло с внутренней стороны;
• Придется полностью демонтировать бампер или открутить его боковые крепления, а затем отвести в сторону, чтобы получить доступ к еще одному болту, фиксирующему крыло;
• Наконец, остается снять несколько болтов, фиксирующих крыло сверху.

С крылом, если оно деформировано, тоже не принято возиться. Можно легко заменить его на новое, тем более, стоит оно недорого – 1200 рублей. Если воспользоваться авторазбором, то деталь можно купить даже в два раза дешевле.

Новое крыло ваз 2109

Если, все же, крыло получило мелкие деформации или на нем наблюдаются следы ржавчины, то отремонтировать деталь легко. Опять же, его можно будет снять, а затем довести до идеального состояния на гаражном верстаке.

Если нет охоты снимать крыло, то починить его можно прямо на машине, воспользовавшись рихтовочными молотками, пассатижами и домкратом.

Течь из рулевого механизма

Если вы заметили наличие течи из-под рулевой рейки, то не затягивайте с ремонтом. Первое, что нужно сделать — заменить манжеты и пыльники. Но это не всегда спасает.

В ряде случаев придется разобрать рейку полностью, чтобы проверить целостность вала и устранить повреждения.

Одновременно с этим стоит заменить уплотнительные кольца и сальники. После завершения работ не забывайте выполнить прокачку гидравлической системы.

Теперь вы знаете, как проверить рулевую рейку. Но талант опытного автолюбителя еще и в том, чтобы не допустить неисправность. Все, что для этого требуется — соблюдать ряд советов:

• Беречь автомобиль при движении по неровным поверхностям и стараться не влетать в ямы;
• в холода прокручивать руль по несколько раз в одну и другую сторону. Это позволяет жидкости ГУ прогреться до рабочей температуры;
• производить периодический осмотр рейки на факт повреждений и появления течей.

Удачной дороги и конечно же без поломок.
