Конструкции автомобилей богаты на электрооборудование и электронику. Электропроводка для автомобиля также важна, как вены для тела человека. Опытные водители разбираются в этой паутине из проводов без проблем, а неопытным водителям научиться читать электрические схемы полезно, так как при возникновении неполадки можно разобраться, на каком участке она произошла, и что проверить перед обращением в автосервис.

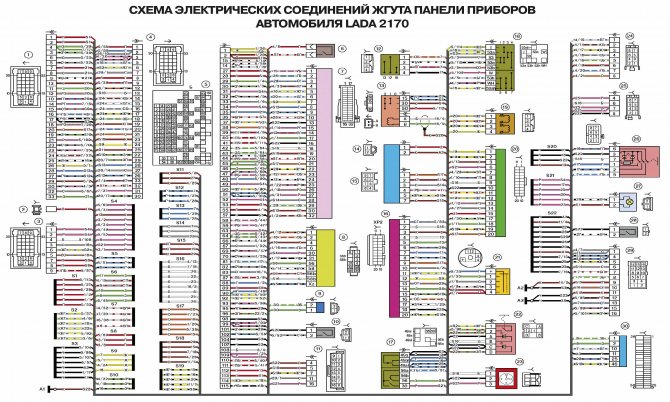

В проводке электрической цепи Лада Приора существуют три главные магистрали: для обеспечения энергией, пусковая цепь и цепь снабжения потребителей энергии. Каждая из систем автомобиля соединена жгутом из проводов, которые присоединяют приборы и электрооборудование. В электросхеме Приоры четыре основных жгута:

• идущий от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных, есть второстепенные электрожгуты:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку госномера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы. К каждой из колодок подходят цветные провода (цвет проводов на схеме соответствует цвету провода в автомобиле).

Сверху провода пронумерованы цифрами, написанными через дробь. Первая цифра указывает на то, к какому электроприбору он идет. Вторая цифра обозначает к какому разъему идет провод. Провода в электропроводке, соединенные с помощью разъемов (обозначаются буквой С и цифрой), или при помощи клеммных колодок (маркировка буквой S и цифрой).

Разводка выводов, или соединение контактов к определенным узлам называют распиновкой.

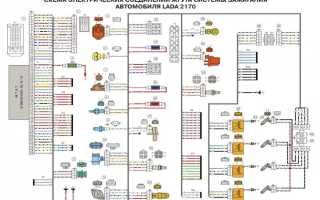

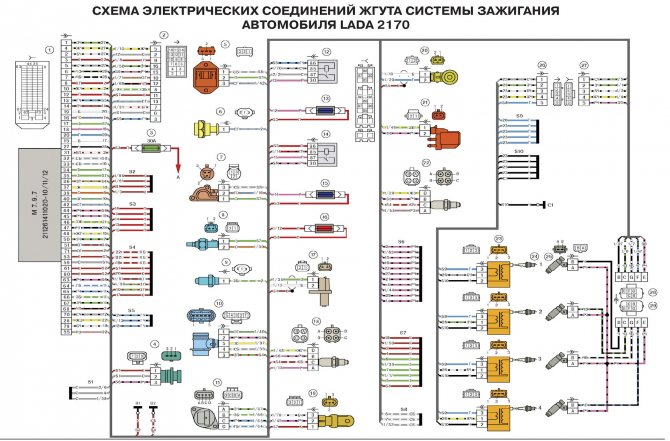

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта	Расшифровка
1	Питание ЭБУ
2	Присоединение колодки жгута системы зажигания к жгуту приборной панели
3	Блок предохранителей
4	Измерительный прибор определения скорости движения
5	Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6	Индикатор аварийной контрольной лампы давления масла
7	Сенсор ДПДЗ
8	Сенсор ДТОЖ
9	Индикатор температуры охлаждающей жидкости
10	MAF-сенсор (ДМРВ)
11	Клапан холостого хода (КХХ)
12	Основное реле топливного насоса
13	Предохранитель цепи питания, отвечающий за бензонасос
14	Реле стартера
15	Предохранитель реле стартера (15А)
16	Плавкая вставка ЭБУ
17	Датчик положения коленчатого вала (ДПКВ)
18	Кислородный датчик
19	Датчик фазы распредвала
20	Датчик определения уровня детонации
21	Электромагнитный клапан продувки фильтра и улавливания паров
22	Лямбда-зонд
23	Питание модуля электронного зажигания
24	Подача напряжения на свечи зажигания
25	Питание топливного инжектора
26	Колодка жгута от катушки зажигания к жгуту ЭСУД
27	Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28	Разъем компьютера двигателя к системе впрыска
29	Колодка жгута системы впрыска к жгуту системы зажигания
А	На клемму (+) АБ
В1, В2	Места крепления заземляющих проводов системы зажигания
С1	Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Распиновка подключения переднего жгута электропроводки на автомобиле Лада Приора ВАЗ 2170

От переднего электрожгута подается ток на те электроприборы, которые размещены в передней подкапотной части авто, такие как комплекс световой техники, звуковое устройство, подключения генератора и стартера, мотор электроомывателя, вентилятора системы охлаждения и т.д. Жгут соединен штекерами-гнездами 18,19,20 с пучком проводов приборов панели, штекером 37 к клеммной колодке заднего жгута.

№ контакта	Расшифровка
1	Коммутаторный мотор постоянного тока
2	Аккумулятор
3	Генератор энергии
4	Разъемы жгута аккумулятора, стартера и переднего жгута
5-7	Разъемы жгута переднего к жгуту панели приборов
8	Прерыватель подкапотной подсветки
9-10	Блоки фар головного освещения
11	Индикатор уровня тормозной жидкости
12	Датчик измерения наружной температуры
13	Электрический моторчик омывателя лобового стекла
14	Датчик заднего хода
15	Вентилятор охлаждения радиатора
16	Моторедуктор заслонки печки
17	Резервный нагрузочный резистор
18	Электродвигатель очистителя передних стекол
19	Основной блок реле и предохранителей
20	Мотор отопителя
21,22	Устройства подачи звуковых сигналов
А1, А2, В1, В2	Места крепления заземления переднего жгута

Переднему электрожгуту цепи проводов соответствует заводской номер 2170-3724010;

Электрожгут цепи проводов аккумулятора с корпусом под номером 2170-3724080;

Электрожгут идущий от аккумулятора к стартеру обозначен номером 2170- 3724070.

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Предохранители лада приора: где находятся, замена — АвтоЭксперт

К ним относятся кондиционер, подогрев и управление боковыми зеркалами, передние подушки безопасности, примитивная система ABS, а если в сравнение брать старые модификации «десяток», то еще и электро-усилитель руля. Каждая из этих электро-цепей управляется при помощи реле и защищена соответствующими предохранителями. Все они распределены и расположены в отдельных блоках.

Блоки реле и предохранителей

У ВАЗ-2170 предусмотрено три блока реле и предохранителей:

• главный блок;
• монтажный блок;
• дополнительный монтажный блок.

У люксовых «Приор» с кондиционером, есть еще один дополнительный блок, в котором расположены реле и предохранители, отвечающие за работу климатической техники.

Главный блок силовых предохранителей

Главный блок находится в моторном отсеке автомобиля рядом с аккумулятором и расширительным бачком. Сверху он защищен снимающимся пластиковым кожухом. В главном блоке расположено всего шесть предохранителей, отвечающих за работу основных (силовых) электрических цепей автомобиля.

Обозначение предохранителя	Расчетная сила тока, А	Цвет корпуса	Электрическая цепь
F-1	30	Зеленый	Электронный контроллер двигателя
F-2	60	Синий	Реле выключателя системы зажигания, модуль управления стеклоподъемниками, обогреватель заднего стекла, вентилятор радиатора
F-3	60	Синий	Сигнал, блок включения зажигания, прикуриватель, аварийная сигнализация, блок стоп-сигнала, электроцепь вентилятора радиатора, освещение салона
F-4	60	Синий	Электрогенератор
F-5	50	Красный	Электроусилитель руля (ЭУР)
F-6	60	Синий	Цепь электрогенератора

Чтобы произвести замену предохранителей в главном блоке, нужно отключить «массу» на аккумуляторе, снять крышку и заменить неисправную деталь.Монтажный блок ВАЗ-2170

Реле и предохранители в салоне

Монтажный блок находится в салоне автомобиля под приборной панелью с левой ее стороны. Он защищен снимающейся пластиковой панелью, крепящейся к «торпеде» при помощи трех защелок. Чтоб снять панель необходимо провернуть на 900 каждую из этих защелок. После этого панель снимется полностью.

Расположение, количество, маркировка реле и предохранителей в монтажных блоках «Приоры» может отличаться в зависимости от типа комплектации автомобиля.

Обозначение реле	Предназначение
В комплектации «Норма»
К-1	Вентилятора радиатора
К-2	Обогреватель заднего стекла
К-3	Стартер
К-4	Дополнительное реле
К-5	Гнездо для резервного реле
К-6	Двигатели стеклоочистителя и омывателя лобового стекла
К-7	Лампы фар дальнего света
К-8	Сигнал
К-9	Аварийная сигнализация
К-10, К-11, К-12	Гнезда для резервных реле
В комплектации «Люкс», «Люкс плюс»
К-1	Лампы габаритов и ближнего света фар
К-2	Обогреватель заднего стекла
К-3	Стартер
К-4	Реле дополнительное
К-5	Резервное гнездо
К-6	Модуль переключения режимов «дворников»
К-7	Лампы фар дальнего света
К-8	Сигнал
К-9	Противоугонная сигнализация (звуковой сигнал)
К-10	Лампы противотуманок
К-11	Подогреватели сидений
К-12	Реле режима работы «дворников»

Предохранители монтажного блока

Обозначение предохранителя	Расчетная сила тока, А	Электрическая цепь
В комплектации «Норма»
F-1	25	Вентилятор радиатора
F-2	25	Обогреватель заднего стекла
F-3	10	Лампа фары дальнего света (правая)
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Сигнал
F-6	7,5	Лампа фары ближнего света (левая)
F-7	7,5	Лампа фары ближнего света (правая)
F-8	10	Сигнал
F-9	25	Электродвигатель вентилятора «печки»
F-10	7,5	Салонная подсветка, подсветка приборной панели, лампы фар стоп-сигнала
F-11	20	«Дворники» (управление)
F-12	10	Разъем «15» панели приборов
F-13	15	Прикуриватель
F-14	5	Лампа габаритов (левая фара)
F-15	5	Лампа габаритов (правая фара)
F-16	10	Разъем «15» АБС
F-17	10	Лампа левой противотуманной фары
F-18	10	Лампа правой противотуманной фары
F-19	15	Подогреватель передних сидений
F-20	5	Модуль управления иммобилайзером
F-21	7,5	Противотуманные фары (задние)
F-22 – F30	Резервные гнезда
F-31	30	Модуль управления электро-пакетом
F-32	Резервное гнездо
В комплектации «Люкс», «Люкс плюс»
F-1	Резервное гнездо
F-2	25	Подогреватель заднего стекла, модуль электро-пакета, реле и разъем «10» подключения обогревателя заднего стекла
F-3	10	Лампа фары дальнего света (правая), приборная панель, лампа сигнализации включенного дальнего света
F-4	10	Лампа фары дальнего света (левая)
F-5	10	Защита монтажного блока, сигнал и его реле
F-6	7,5	Ближний свет (левая фара)
F-7	7,5	Ближний свет (правая фара)
F-8	10	Реле противоугонной сигнализации, звуковой сигнал противоугонной сигнализации
F-9	Резервное гнездо
F-10	10	Выключатель «стоп-сигналов», лампы «стоп-сигналов», разъем «20», освещение салона
F-11	20	Реле модуля переключения режимов стеклоочистителя, переключатель режимов стеклоочистителя, разъем «53А», реле обогревателя заднего стекла, электродвигатель «дворника» заднего стекла (у ВАЗ-2171, 2172), разъем «25» модуля управления передними подушками безопасности
F-12	10	Разъем «21» комбинации приборов, разъем «9» колодки Х2 приборной панели, разъем «1» колодки Х2 модуля управления электроусилителем руля, лампы фар заднего хода, модуль управления парктроником
F-13	15	Прикуриватель
F-14	5	Левый габарит, лампа подсветки багажника, сигнальная лампа включенной подсветки номерного знака, разъем «12» колодки Х2 модуля управления стеклопакетом
F-15	5	Правый габарит, лампа подсветки перчаточного ящика
F-16	10	Гидроагрегат системы АБС
F-17	10	Лампа противотуманки (левая фара)
F-18	10	Лампа противотуманки (правая фара)
F-19	15	Реле подогрева передних сидений
F-20	10	Реле габаритного и ближнего света, реле вентилятора «печки», реле управления освещением, модуль управления стеклоочистителем, модуль управления климатической системой
F-21	5	Разъем «30» выключателя световой сигнализации, разъем «16» колодки диагностики, часы, разъем «14» блока автоматического управления климатической установкой
F-22	20	Привод «дворников», реле привода «дворников», реле модуля управления стеклоочистителем
F-23	7,5	Разъем «20» модуля управления «дворниками»
F-24 — F-30	Резервные гнезда предохранителей
F-31	30	Разъем «2» колодки Х1 модуля электро-пакета, лампы подсветки порогов
F-32	Резервное гнездо предохранителя

Обозначения заднего жгута электропроводки ВАЗ Приора

Жгут проводов, расположенный в салоне и задней части авто, имеет форму гибкого ствола с ответвлениями, на которые установлены контакты с колодками для стыковки с электроприборами-потребителями. Задняя электроцепь проводки также связана с осветительными приборами, замками, стеклоподъемниками, передними и задними дверями.

Распиновка наконечников и клемм выглядит так:

№ контакта	Расшифровка
1	Панель приборов
2	Колодка жгута проводов левой задней двери
3	Колодка жгута проводов правой передней двери
4	БУ стеклопакетом и замком дверей
5	Левый поворотник
6	Правый поворотник
7	Модуль освещения салона
8	Переключатель контрольной лампы ручника
9	Левая габаритная фара
10	Правая габаритная фара
11	Температурный датчик салона
12	Выключатель освещения салона в стойке левой передней двери
13	Выключатель освещения салона в стойке передней правой двери
14	Выключатель освещения салона в стойке правой задней двери
15	Выключатель освещения салона в стойке левой задней двери
16	Колодка проводов двери водителя
17	Колодка проводов правой задней двери
18	Задний правый динамик
19	Задний левый динамик
20	Прикуриватель
21	Блок бензонасоса
22	Выключатель освещения багажника
23	Устройство обогрева заднего стекла
24	Подсветка багажника
25	Дополнительный стоп-сигнал
26	Выключатель замка двери багажника
27	Жгут ламп подсветки номерного знака
28	Колодка жгута правой передней двери
А 1-А4	Заземление
ХР, ХР3	Разъемы контроллера питания электропакета

Задний жгут проводов промаркирован под номером 2170-3724210.

Замена заднего стекла lada 2109 (ваз 2109)

Обогрев заднего стекла вещь очень нужная — она защищает заднее стекло от запотевания и обледенения. Однако, очень часто он либо не работает совсем, либо работает только часть дорожек. Я думаю, что многие владельцы Ваз 2109 при движении задним ходом смотрят на дорогу через заднее стекло.

По крайне мере сам я именно так — это очень удобно. Если это стекло запотевшее или в снегу, то ничего не будет видно. А ездить по зеркалам, тем более когда привык ездить глядя в заднее стекло, очень неудобно, да и страшно. А безопасность при вождении автомобиля важна.

Не сильно приятно ехать задним ходом по зеркалам и гадать, ударишь кого или нет.

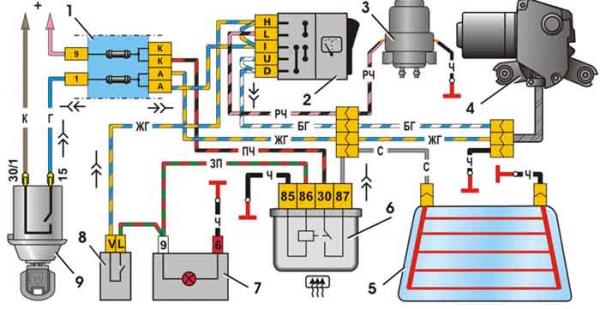

Принцип работы обогрева заднего стекла автомобиля Ваз 2109 следующий: на заднее стекло изнутри салона нанесена токопроводящая сеточка. Электрический ток, протекая по этой сеточке вызывает её нагрев, как следствие греется и заднее стекло автомобиля.

Включается обогрев нажатием кнопки на панели приборов Ваз 2109. Если обогрев Ваз 2109 не работает вообще, то необходимо искать причину, почему напряжение не подается на сеточку заднего стекла.

Проверяется наличие напряжения на обогрев заднего стекла Ваз 2109 просто: откидываете два провода, заведенные на подогрев и меряете напряжение между ними с помощью мультиметра.

Естественно перед этим не забываем нажать кнопку включения обогрева на панели приборов.

Если напряжения нет, то необходимо проверить реле включения обогрева в монтажном блоке, кнопку включения обогрева, состояние дорожек в монтажном блоке, целостность предохранителя, а также целостность проводов к заднему стеклу.

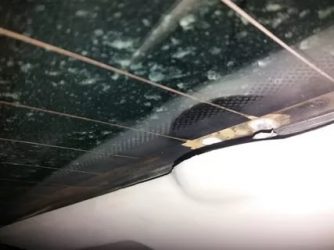

Если напряжение на обогрев приходит, но стекло все равно обмерзает, значит работает только часть дорожек, а может вообще ни одна не работает. Чтобы выяснить какие дорожки работают, а какие нет, необходимо включить обогрев, когда заднее стекло немного запотело. Вокруг дорожек, которые работают испарение пропадет.

Запоминаем эти дорожки, или помечаем где-нибудь чтобы не забыть. Остальные дорожки, вокруг которых не произошло высыхание испарений неисправны. Неисправность у дороже обогрева заднего стекла только одна — они разорваны.

Разрыв дорожки может быть самопроизвольным с течением времени, также дорожку можно поцарапать, если чем то острым или твердым тереть по заднему стеклу из салона. Разрыв дорожки можно обнаружить при внимательном осмотре каждой дорожки обогрева заднего стекла в отдельности.

Ремонт обогрева будет заключаться в восстановлении поврежденных мест дорожек. То есть необходимо устранить разрыв электрической цепи и обеспечить протекание электрического тока по всем дорожкам на заднем стекле.

Продается специальный токопроводящий клей, который прекрасно подходит для таких целей. Используется он следующим образом: с двух сторон от разрыва дорожки приклеиваем клейкую ленту так чтобы щель между ними была не тоньше дорожки.

Затем тонким слоем наносим токопроводящий клей в месте разрыва соединяя дорожку не дожидаясь высыхания клея удаляем клейкую ленту с заднего стекла. Помните, что если после нанесения токопроводящего клея дорожка все равно не работает, значит где-то на этой дорожке есть еще один разрыв.

Вот таким простым и понятным способом можно восстановить обогрев стекла задка. Теперь и в снег и в дождь заднее стекло будет чистое и прозрачное, обеспечивая водителю превосходный обзор.

Если Вы живете где-то в глухомани и никто в ваших местах не слышал про токопроводящий клей, то вариантов восстановления обогрева заднего стекла довольно много: начиная от самодельных клеев с медными опилками и графитом, и заканчивая вентиляторами для обдува заднего стекла. Можно поискать в интернете и найти то, что подойдет именно Вам.

Мы работаем на рынке автостекол Москвы более 7 лет

Установка в вашем присутствии за 1.5 часа

Гарантия — 5 лет

Возможность установки автостекол с выездом на вашей территории

Мы открыты для сотрудничества с автопарками, работаем за безналичный расчёт

Распиновка подсветки заднего номера

По ПДД подсветка государственного номерного знака всегда должна быть в рабочем состоянии. Для освещения подключаются лампы накаливания W5W, мощность каждой по 5 Вт.

Малый жгут проводов электроподсветки заднего регистрационного номера (заводской номер жгута 2170-3724214) состоит из проводов с кремовыми наконечниками и расположен в багажном отсеке. От его качества зависит работа всей системы подсветки. Жгут, отвечающий за подсветку заднего номера имеет 3 клеммы:

№	Расшифровка
1	Подача напряжения на фонари, освещающие задний номер
2,3	Лампы освещения номерного знака
4	Электрический мотор блокировки крышки багажника

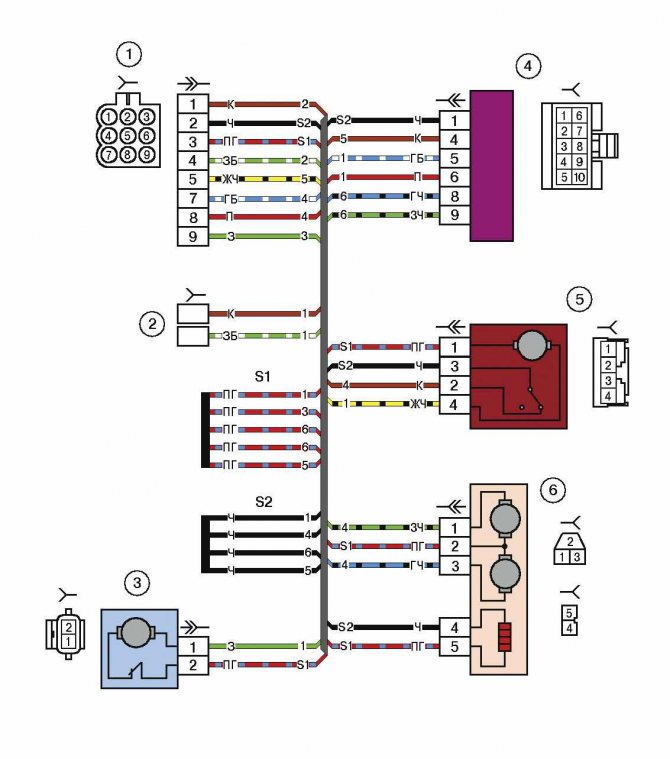

Распиновка на левую переднюю дверь

Большинство современных транспортных средств оборудуется множеством систем, обеспечивающих комфорт водителю, одним из которых является модуль двери водителя.

Функция блока кнопок, размещенных на двери водителя — управление передними стеклоподъемниками и наружными зеркалами, а также автоблокировкой дверей автомобиля. Установленный вспомогательный левый задний жгут проводов (номерная маркировка 21703-724551-90) идет в сборе с контактными носителями, изготовленными из электропроводящих материалов.

№ контакта	Расшифровка
1	Разъем дополнительного заднего левого жгута к жгуту заднему
2	Разъем заднего левого жгута к переднему левому динамику
3	Электропривод стеклоподъемника
4	Модуль управления подлокотника
5	Электропривод блокировки левой передней двери
6	Фишка управления наружным левым зеркалом заднего вида

Ток обогрева заднего стекла приора

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

На форуме 13 лет Сообщения: 256 Откуда: РФ, г. Ижевск Авто: 21102 —> 11194 —> ГрантаАКПП На форуме 12 лет Сообщения: 109 Откуда: Регион 42 Авто: ТАЗ 2111, 1.5 8 valve. На форуме 12 лет Сообщения: 326 Откуда: Волгоград, город веселых мостов Авто: 21124

На форуме 13 лет Сообщения: 4999 Откуда: Пенза Авто: 21101 1,6L 8кл. «люкс» 2004 г.в. БК Multitronics Я7.2 new 2008I204DO57 v2 (HL)->Renault Sandero Stepway На форуме 13 лет Сообщения: 256 Откуда: РФ, г. Ижевск Авто: 21102 —> 11194 —> ГрантаАКПП

Спасибо, буду пытаться изучать. Конпка отпадает — на 99% я так думаю — она же загорается и реле щёлкает.

Почитал твою ссылку и сразу решил бежать — смотреть стакан либо землю в багажник — так как багажником я пользовался вот там мог что повредить. Жаль темнеет.

Источник

Жгут проводки передней пассажирской двери

Электропроводка левой и правой передней двери авто различается дополнительными кнопками управления зеркалами и стеклоподъемниками на водительской двери.

Заводской оригинальный жгут проводов передней пассажирской двери под номером 21703-3724550 -90 дублирует подачу питания от центральной передней клавишной панели пассажирской двери.

Из жгута выводится 7 разъемов.

№ контакта	Расшифровка
1	Разъем правого заднего дополнительного жгута к жгуту заднему
2	Разъем заднего левого жгута к переднему динамику
3	Электродвигатель стеклоподъемника
4	Переключатель электрического подъемника стекла
5	электропривод блокировки двери переднего пассажира
6	Двигатель управляющий положением наружного правого зеркала и его подогревом
7	Разъем правого заднего дополнительного жгута к жгуту заднему

Электрическая схема приборной панели Лада Приора

Приборная панель отображает характеристики движения, текущего состояния систем автомобиля, которые обеспечивают безопасность движения, а также правильность эксплуатации всего транспортного средства. Электросхема проводки приборной панели помогает ориентироваться в индикациях приборов и сигнализаторов в случаях неисправности. Жгуту панели приборов присвоена маркировка под номером 2170-3724030.

№	Расшифровка
1-3	Контактная группа переднего жгута
4	Контактная группа заднего жгута
5	Подача питания от центрального модуля электрической системы
6	Соединительная система контактов группы стоп-сигналов
7	Индикация приборной доски
8	Модуль контроля и управления освещением
9	Контактная группа модуля срабатывания аварийной подушки безопасности водителя
10	Выключатель клаксона
11	Диагностический разъем
12	Переключатель режимов управлением бортового компьютера
13	Контроллер катушки зажигания
14, 15	Подача напряжения на БУ электрического усилителя руля
16	Контроллер электрической функциональности
17	Переключатель световой сигнализации
18	Переключатель стеклоочистителей
19	Моторедуктор распределения потока воздуха
20	Блок управления печкой
21	Переключатель привода отопителя
22	Выключатель обогрева заднего стекла
23	Бортовые часы
24,25	Колодка жгута панели приборов к радио
26	Кнопка аварийной сигнализации
27	Лампа подсветки вещевого ящика
28	Кнопка управления подсветкой вещевого ящика
29	Жгут системы зажигания
30	БУ системы надувных подушек безопасности
А1, А2, А3	Места заземления жгута панели приборов
Б	Колодка монтажного блока.

Взгляд назад: ищем и ликвидируем обрыв нити обогрева стекла

У обогрева заднего стекла есть одна хорошая особенность: его небольшие неисправности можно устранить своими руками очень быстро и дёшево. А если постараться, то ещё и качественно. Попробуем?

Как работает и почему не работает?

Обогрев заднего стекла – штука очень простая. И принцип работы у него элементарный: через нити обогрева проходит ток, нити нагреваются и отогревают само стекло. Немного цифр специально для любителей физики: сопротивление каждой нити составляет около 10 Ом, потребляемый ток сильно зависит от автомобиля и составляет от 10 до 25 А (чем больше площадь обогрева заднего стекла, тем больше ток). Нити обычно нагреваются до температуры не более 70 градусов, чего вполне достаточно для удаления не только запотевания, но и зимнего обледенения.

Конструкция обогревателя несложная: на стекле между двух шин проложены несколько нитей (их количество опять же зависит от размера стекла, обычно – около десяти). Получается, что они подключены параллельно и это правильно: если одна нить выходит из строя, остальные продолжают работать. При последовательном подключении любой обрыв приводил бы к отключению всех нитей.

Что может пойти не так? Наиболее распространённая неприятность – это как раз обрыв нити. С ним мы и постараемся справиться самостоятельно. Но кроме этого бывают и другие неисправности, часть из которых можно отремонтировать даже без помощи фиксиков. Например, заменить перегоревший предохранитель.

Сложнее, если сгорела кнопка. Её заменить тоже можно, но такое встречается редко.

Так же редко сгорает реле. Ремонтировать его обычно бессмысленно, и гораздо проще поставить заведомо исправное.

А вот обрывы в цепи встречаются чаще. Особенно на хэтчбеках или универсалах, где проводка обогрева проходит в гофре через заднюю дверь. Со временем проводка перетирается, и обогрев работать перестаёт. Заодно могут перестать работать задние фонари или поворотники, если они тоже установлены на двери. Ну, тут как повезёт, в гофре может отвалиться всё что угодно. Такую неисправность проще всего обнаружить вольтметром, проверив напряжение на шинах. Если предохранитель, кнопка и реле исправны, а обогрев не работает по всей поверхности, нужно проверить питание на нём. Иногда проводка не перетирается, а просто окисляется в местах подключения обогрева. Само собой, такое бывает не только на хэтчбеках и универсалах, но и на седанах.

Распиновка разъёма щитка приборов Лада Приора

Информативный щиток, установленный на приборной панели, содержит больше всего данных.

Каждое вспомогательное устройство подсоединено на щитке к контрольным лампам. За работой всех устройств следит компьютерный чип. Его миссия — управление работой панели в соответствии с его программной прошивкой. Все элементы данного устройства смонтированы на электронной плате, на которую нанесены соединительные дорожки: микросхема с ЭБУ, ЖК монитор, сопротивления, транзисторы, гнездо разъема для жгута проводки. В разъеме для подключения панели приборов 32 ячейки.

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

Распиновка блока управления освещением на Приоре

Данный коммутационный и регулирующий комбинированный модуль имеет несколько функций и служит для вкл/выкл парковочных огней, фар головного света, выбор нужного режима переключения света, вкл/выкл противотуманных фар, за регулировку яркости комбинации приборов подсветки, управление корректором фар, вкл/выкл и управление светом внутри салона и подсветки приборов. Подключение модуля к бортовой сети автомобиля осуществляется через фишку № 1118-3724500.

Стандартная распиновка клеммы на ВАЗ 2170 выглядит следующим образом:

G, 56b	На мотор-редуктор корректировки света фар
58b	Выход к источникам подсветки
31	Масса
Xz	+12 вольт (от клеммы 15 замка зажигания)
56	К реле переключения дальнего и ближнего режима фар
1,3	От задних и передних противотуманных фар
2,4	К реле задних и передних противотуманных фар
58	К лампам габаритов
30	+12 В от клеммы №30 замка зажигания

Лайфхак: лобовое стекло с подогревом автомобиля Лада Приора

За чистотой лобового стекла приходится следить строго – в разные времена года оно покрывается каплями дождя, снегом, грязью или запотевает. Передвигаться так невозможно и просто страшно. Поэтому современный автомобиль готов ко всему, а установленные приборы работают так, чтобы быстро очистить ветровое стекло от «помех».

Лобовое стекло автомобиля Лада Приора устанавливается с дополнительным оборудованием, которое помогает водителю. А для удобства устанавливается элемент с подогревом. Чтобы вовремя восстанавливать его работоспособность, необходимо следить за реле обогрева ветрового стекла и иногда, в процессе эксплуатации может понадобиться замена лобового стекла на Приоре.

Также считается не лишней смена стеклоочистителей на те, которые очищают большую площадь стекла – это касается вопроса безопасности на дороге. Задача водителя – сделать все, чтобы видимость с его рабочего места была ясной.

Штатное стекло на Приоре – артикул и цена Лобовое стекло с подогревом на автомобиль Лада Приора изготавливалось в нескольких вариантах ещё заводом БОР и было унаследовано им от ВАЗ-2110. Каталожный номер: 2110-05206016-15. Цена – около 2 500 рублей. На Приору есть следующие виды:

• С датчиком дождя;
• С обогревом (также дополнительно устанавливается вторая опция – с датчиком дождя).
• Стандартная комплектация.

При этом лобовое стекло с обогревом на Приору можно приобрести сразу с солнцезащитой.
