Как устроены барабанные тормоза

Кроме колодок и барабана, к составным элементам рассматриваемых устройств относятся:

• рабочий и главный цилиндры, внутри которых расположены поршни;
• стяжные и возвратные пружины;
• распорки;
• стойки для поддержки тормозных колодок;
• механизм стояночного тормоза.

На Ланосе устанавливаются задние барабанные тормоза с двумя цилиндрами, эффективность которых выше, чем у одноцилиндровых. Ниже представлен внешний вид рабочего тормозного цилиндра на два поршня с составными элементами, по которым не сложно разобраться, как работает механизм.

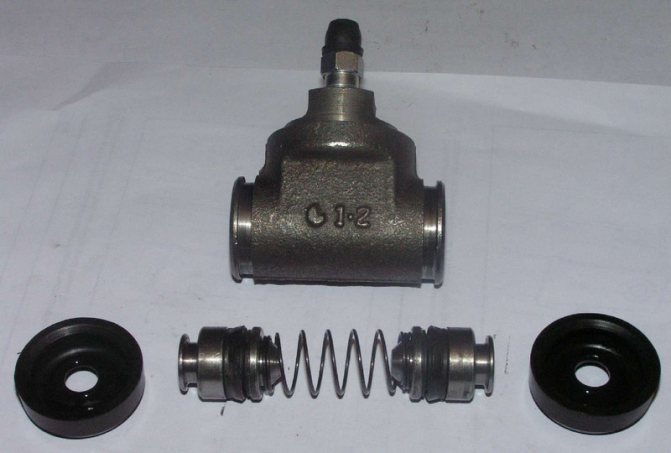

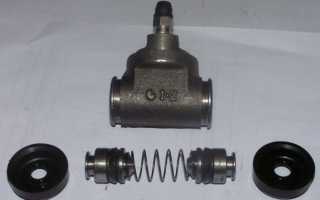

Одну из главных ролей в конструкции рабочего цилиндра барабанных тормозов играют уплотнительные манжеты.

замена передних тормозных колодок сенс, как правильно вдавить тормозной поршень

Замена задних тормозных колодок Daewoo Lanos (Nubira, Nexia)

Какие факторы негативно влияют на производительность тормозных колодок?

Любые нарушения в работе автомобиля может привести к плачевным последствиям на дороге. Особенно это касается неисправных тормозов. Поэтому при малейших признаках некачественной работы тормозной системы необходимо немедленно искать и устранять причину неисправности. Какие же это причины?

• Разрыв накладки. В результате колесо может попросту заклинить.
• Износ фрикционного материала накладки с течением времени. Если ее толщина будет меньше 1,5 миллиметров, то деталь следует заменить на новую, но без специального оборудования точно эту цифру не замерить. Опытные автовладельцы на слух способны сделать вывод о необходимости замены накладок. Сильно стертая деталь будет издавать характерный звук трущихся металлических поверхностей.
• Заводской брак колодок. Наличие трещин и сколов на поверхности накладки или отслаивание фрикционного материала.
• Износ тормозного барабана, внутренний диаметр которого для нормальной работы не должен быть больше 201 миллиметра.
• Наличие масляных пятен и потеков на колодках автомобиля. Это нарушение выявляется обычным визуальным осмотром.

Замена тормозных колодок на Chevrolet Lanos

Замена передних колодок на Шевроле Ланос

Все операции несложные и производят их в следующем порядке:

• Для начала проверяют уровень тормозной жидкости, если он выше среднего – жидкость откачивают.
• При помощи накидного ключа откручивают болт, который фиксирует суппорт.
• Движением вверх поднимают суппорт. На выработанных дисках он может сразу не освободиться. Легким нажатием поршня добиваемся необходимого результата.

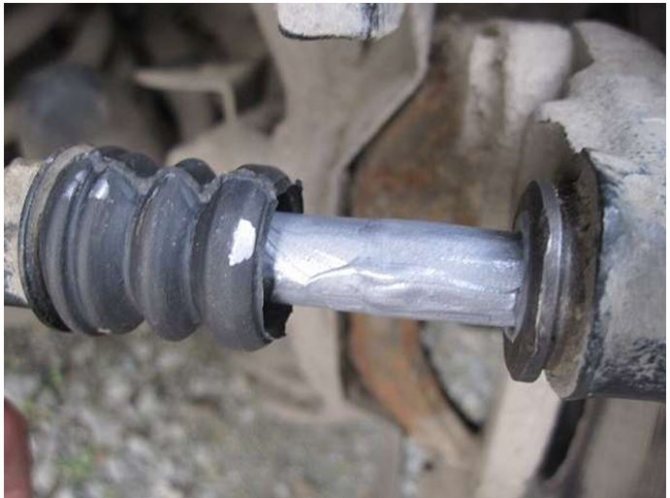

• На данном этапе старательно осматривают пыльник на наличие каких-либо дефектов: трещины, надрывы. При обнаружении подозрительных мест на поверхности пыльника, лучше провести замену на новый. В зависимости от диаметра поршня выбирают подходящий ремкомплект. Всю грязь и ржавчину на поршне и суппорте снимают с помощью металлической щетки или наждачки.

• Меняют старые колодки на новые в тормозном устройстве.

• Места посадки суппорта тщательно очищают от загрязнений и смазывают специальными средствами.

• Устанавливают суппорт.
• Теперь можно собрать тормозной механизм.
• Закрепляют колесо на место.

Совет. После замены колодок передней колесной пары надо обязательно провести регулировку тормозной системы несколькими нажатиями на педаль тормоза. После того, как почувствуется противоход, проверяют уровень жидкости внутри бачка и при необходимости доливают жидкость до максимума.

Замена задних тормозных колодок

По какому принципу работает тормозной механизм барабанного типа

Принцип работы у барабанных тормозов простой, и не составит труда даже новичку понять особенности их функционирования. Для того чтобы осуществить торможение задних колес барабанными колодками, происходит выполнение следующих действий:

1. При нажатии водителем на педаль тормоза, в магистрали возрастает давление жидкости, создаваемое в главном тормозном цилиндре.
2. Жидкость воздействует на поршни рабочих цилиндров, что приводит к их перемещению.
3. Поршни давят на тормозные колодки, которые фрикционным слоем соприкасаются с внутренней частью тормозного барабана.
4. При этом происходит снижение скорости движения автомобиля.
5. Когда прекращается воздействие на педаль тормоза, давление жидкости в системе снижается, и тормозные устройства возвращаются в исходное положение за счет их сжатия пружинами.

При осмотре задних колодок барабанных тормозов можно обнаружить такую картину, когда фрикционный слой на переднем элементе (по ходу движения авто) имеет больший уровень износа, чем на заднем. Связано это с тем, что передние устройства прижимаются к барабану сильнее, чем задние. И поэтому очень часто владельцы при замене колодок, меняют их не комплектом, то есть 4 штуки, а по одной с каждой стороны.

Подбор новых деталей для ремонта

Поиск запчастей – довольно хлопотное и нервное занятие. Водителю приходится посещать несколько магазинов, но даже так не всегда удается сэкономить.

При этом выбрать тормозные диски на Daewoo Lanos предлагают десятки разных торговых точек, из-за чего на поиски подходящего варианта уходит много времени. Специализированные онлайн-площадки, такие как Avto.pro, объединяют предложения продавцов в одном цифровом пространстве. Здесь запчасти можно найти по:

• Каталожным номерам.
• Параметрам автомобиля.

Поиск по параметрам авто будет предпочтительным для тех, кто не знает каталожных номеров. Достаточно указать марку и модель авто (в нашем случае Daewoo Lanos) и выбрать из предложенных вариантов. На данном этапе стоит обратить внимание на имя фирмы-производителя.

Хорошие варианты предлагают Ferodo, Textar, ATE, Zekkert, TRW, Zimmermann. Бюджетные варианты предлагают такие фирмы-упаковщики, как Profit, Starline, Delphi. Также стоит задуматься о покупке новых тормозных колодок.

Сочетание Ferodo + TRW многие водители считают лучшим в соотношении между ценой и качеством.

Какие преимущества и недостатки у барабанных тормозов

Очень интересный вопрос, которым задаются многие автовладельцы. Сначала перечислим все преимущества барабанных тормозов:

• простота конструкции;
• низкая стоимость обслуживания и ремонта;
• высокая эффективность функционирования, что связано с большой площадью соприкосновения.

Однако механизмы имеют и некоторые недостатки, за счет которых они становятся все менее востребованными. К недостаткам барабанных тормозов относятся:

1. Худшие показатели охлаждения, что влияет на скорость износа не только фрикционных накладок, но и барабана.
2. Нестабильное торможение, что проявляется в случае попадания внутрь воды или различных загрязнений.
3. Высокая вероятность залипания колодок к барабану при включении стояночного тормоза во время морозов.

К недостаткам можно также отнести сложность процесса замены колодок. Для этого требуется разобрать конструкцию, состоящую из распорки, а также стяжных и растяжных пружин. В дисковых тормозах процесс замены происходит намного проще и быстрее.

Daewoo Lanos | Chevrolet Lanos | Daewoo Sens, стояночный тормоз онлайн

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

Регулировка стояночного тормоза (РУЧНИКА) Lanos

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

[/su_box]

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Как определить необходимость замены барабанных колодок

Колодки барабанного типа имеют достаточно высокий эксплуатационный ресурс, который зависит от различных факторов. Основным из них является качество изделий. Продукция низкого качества может прийти в негодность уже через пару тысяч км. Качественные устройства обычно отхаживают 2-3 срока замены передних дисковых колодок. Именно поэтому владельцы автомобилей с барабанными тормозами реже задаются вопросом о том, как заменить задние тормозные колодки.

Неравномерно изношенные устройства на 80% — под замену

Чтобы определить степень износа и необходимость замены задних колодок на Ланосе, понадобится произвести их визуальный осмотр. Сделать это можно через ревизионное отверстие на опорном диске. Однако надеяться на него не стоит, так как измерить износ через него не удастся. Именно поэтому используется второй вариант. Для этого следует демонтировать барабан и, вооружившись штангенциркулем, измерить фрикционный слой. Производитель рекомендует осуществлять замену барабанных колодок на Ланосе, если наружный слой уже менее 0,5 мм.

Это интересно! Категорически противопоказано допускать полный износ фрикционного слоя, так как это приведет к ускоренному износу барабана, а также его деформации и перегреву.

К признакам износа задних тормозных колодок на Ланосе, Сенсе и Шансе относятся следующие факторы:

1. Скрип в задней части при торможении, который не гарантирует, что причиной является износ фрикционного слоя. Однако обязательно нужно разобрать механизм, и найти причину возникновения скрипа.
2. Не держит ручник — если со временем пропадает усилие стояночного тормоза, и попытки натяжения троса не помогают, тогда это говорит о высокой вероятности износа колодок.
3. При торможении заднюю часть уводит в сторону, а на скользкой дороге происходит занос.
4. Попадание на фрикционный слой различных агрессивных веществ, которые не только влияют на степень торможения, но еще и способствуют ускоренному износу устройств. К таковым веществам относятся не только масла, но и тормозная жидкость. Попасть на фрикционный слой она может по причине нарушения целостности резиновых манжет. В итоге возникает течь рабочих цилиндров, что снижает не только эффективность торможения, но еще и способствует ускоренному износу фрикционных накладок.
5. Увеличение тормозного пути, а также неравномерное и рывковое замедление автомобиля.

Средний срок службы барабанных тормозов составляет 70 тысяч км пробега. Говорить о точных цифрах не приходится, ведь во внимание нужно принимать такие условия, как характер вождения, условия эксплуатации, а также отсутствие воздействия негативных влияний.

Это интересно! Определившись после проведения диагностики с тем, что задние колодки на автомобиле Ланос нуждаются в замене, следует прибегнуть к реализации этого процесса. Однако предварительно рассмотрим вопрос выбора качественных изделий на Ланос, Сенс и Шанс.

Итак, приступим к замене колодок.

Снимаем колесо и откручиваем тормозной механизм, который держится на двух болтах с внутренней стороны (см. фото ниже):

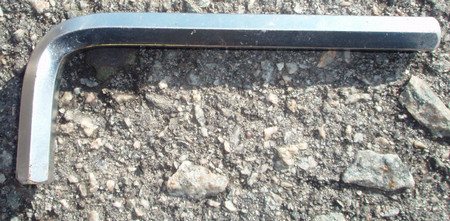

Для этого нам потребуется вот такой шестигранник на “10”:

Как открутили нужно вдавить тормозной цилиндр, чтобы снять всю систему с тормозного диска, и потом нужно будет полностью вдавить цилиндр, чтобы новые колодки, которые значительно толще, нормально сели и налезли на тормозной диск.

Дальше вытаскиваем старые колодки, вдавливаем тормозной цилиндр до упора и вставляем новые колодки, так же само как стояли старые. Колодки снимаются очень просто, просто вынимаете их к середине, как показано на фото стрелочками:

Вот конечный результат после замены колодок:

Колодки вставили, и надеваем обратно на тормозной диск, закручиваем болты, ставим колесо и вперед, проверять. Только не спешите сразу газ в пол давить, прокачайте педаль тормоза, чтобы все стало на свои места, а то я с дуру чуть не “улетел”. Чуток разогнался, по тормозам, а их то нет :)….

И еще. Может кому пригодится.

У меня с правой стороны заклинило немного этот механизм, он должен свободно ходить туда сюда (как разберете, поймете о чем я говорю), а у меня застряло намертво, и не возможно было “натянуть” этот механизм в сборе с новыми колодками на тормозной диск.

Решение проблемы в следующем. Открутите эти два болта:

И вручную, с помощью молотка и плоскогубцев аккуратно, чтобы не повредить пыльник, разработайте, заклинивший штифт. Он должен свободно ходить туда-сюда.

Вот в принципе и вся процедура замены тормозных колодок.

Задние колодки пока не менял. Не смотрел даже что там делается, нужно будет как нибудь выделить время и посмотреть что к чему.

На этом буду заканчивать свою писанину.

Добавлено спустя около 2 тыс. км. пробега:

Общее впечатление от колодок и тормозов в принципе положительные. Единственный минус – это то, что колодки начали пищать. Не то что как УАЗики пищат, но все же немного неприятно. Поначалу все было тихо и спокойно. Где то после 1000 км пробега, начали пищать… Что конечно не может радовать. Так что смотрите, если писк тормозов вас не устраивает, подумайте стоит ли брать такие колодки, я бы в следующий раз такие бы точно не взял.

Добавлено спустя 20 тыс.+ км. пробега:

В целом, тормозят, и ходят до сих пор (более 20 тыс.) полет нормальный. Но пищат, особенно летом, в жару. Не знаю, почему именно в жару. Думаю поменять на что то более качественно, пищание это напрягает немного.

Хотелось бы услышать ваше мнение, кто какие колодки ставит и нравятся они вам или нет!

Выбор оптимальных вариантов задних барабанных колодок на Ланос, Сенс и Шанс

На Ланосы предлагается множество вариантов задних колодок от разных производителей. Однако отличаются такие изделия не только стоимостью, но и качеством. Рассмотрим варианты задних колодок на Ланос, которым следует отдать предпочтение:

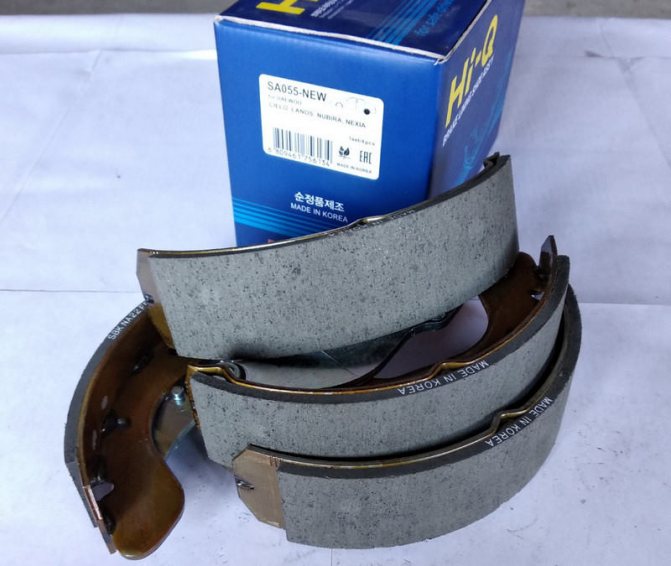

1. Hi-Q — многие выбирают изделия именно этого бренда, так как они достаточно надежные, и имеют большой срок службы. Номер по каталогу SA055.



2. ATE — дорогие немецкие варианты, которые имеют артикул 03013702672. Выбирают их редко, ведь стоимость их достаточно высокая.
3. Metelli — продукция итальянского бренда. На Ланосы выбираются изделия, которые имеют номер 53-0309. Отличаются высоким качеством и надежностью.
4. NK (Brake Shoes) — имеют номер 2736540.

Выбирать необходимо качественные и, главное, не дешевые колодки, ведь от них зависит ваша безопасность, а на этом экономить нельзя.

Вывод

Замена задних тормозных колодок Шевроле Ланос немного сложнее, чем передних. Но при этом совершить смену элементов самостоятельно, более чем реально. Особое внимание следует уделить выбору колодок, ведь именно от них зависит эффективность торможения.

О тормозной системе Ланоса написано довольно много. Основной способ радикального улучшение тормозов этого авто — установка задних дисковых тормозов от вектры, замена суппортов и передних дисков на 256 мм (от ланоса 1,6) и установка ГТЦ диаметром 22 мм (тоже от ланоса 1,6). Способ хороший, правильный но дорогой.

Более простой вариант — замена регуляторов тормозных усилий на 3/40. Дешевле, но и и эффект меньше.

Бесплатный способ модернизации тормозной системы — выкидывание грибков из регуляторов, т.е. в таком режиме давление в передних и задних тормозах одинаковое, т.к. регулятор больше ничего не регулирует. Я считаю эту модернизацию неправильной и себе делать никогда не буду, но это только ИМХО.

Впрочем, вернемся к теме. Все началось с того, что я купил себе регуляторы 3/40, комплект новых тормозных шлангов и решил покрасить тормозные барабаны. Подробнее обо все этом здесь.

Скинув барабаны обнаружил вот такую нерадостную картину — скоба регулятора разводящего колодки слетела со своего места, причем на разных сторонах регуляторы стояли в разном положении. Собственно — отсюда разность торможения по ося и ручник который держал только одно колесо и то очень слабо.

Выставляешь скобу обратно, ставишь барабан, несколько раз (около 20) нажимаешь на тормоз, а она все равно слетает. Причина в жесткой пружине.

Как отрегулировать натяжение троса ручника на Ланосе, Сенсе и Шансе

После проведения процедуры замены задних тормозных колодок на Ланосе, понадобится выполнить регулировку или натяжку ручника.

Переходим к непосредственной регулировке натяжения троса. Важно знать, что делать это необходимо только после того, как будет произведена замена задних колодок с обеих сторон.

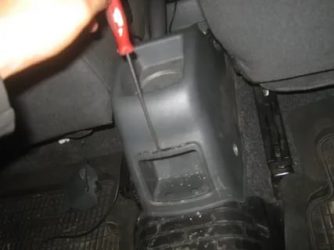

1. Натяжение троса ручника выполняется из салона. Для этого ключом на «10» осуществляется подтяжка регулировочной гайки в салоне. Проверяется натяжение путем вращения заднего колеса, которое не должно подтирать. Как только будет чувствоваться, что колесо трет о колодки, необходимо ослабить гайку на 1-2 оборота.
2. Далее проверяется количество щелчков ручника. Правильно считается настроенным ручник в том случае, когда при первом щелчке происходит незначительное трение колодок о барабан. На втором щелчке колеса блокируются, и провернуть их можно, но с большим усилием. На третьем щелчке колеса провернуть невозможно.
3. Проверку натяжения ручника следует проверять регулярно, ведь на Ланосах колодки участвуют в процессе торможения автомобиля, поэтому изнашиваются быстро. И соответственно, если сейчас настроенный ручник функционирует хорошо, то через 5-10 тысяч он может «не держать» автомобиль вовсе.

На автомобилях Ланос, Сенс и Шанс используются задние тормоза барабанного типа. Они менее эффективны по сравнению с дисковыми, но их исправность влияет на безопасность эксплуатации транспортного средства. При первых признаках неисправности заднего тормозного механизма, в частности, при износе колодок, их следует незамедлительно заменить.

Шевроле ланос замена задних колодок

Замена задних тормозных колодок Chevrolet Lanos (Шевроле Ланос)

На этом работу по замене тормозных колодок сзади на Шевроле Ланос можно считать завершённой. Артикулы Эта фирма заслужила себе хорошую репутацию! В этом случае рекомендуется приобретать набор HI-Q. По стоимости он доступен. Купить его можно в любом магазине запчастей или на рынке.

Но также важно обратить внимание и на мелкие детали, которые могут пригодиться при замене колодок. Шплинты на тормозной механизм заднего колеса.

Это пружины, планки, флажки и прочие. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Включите I передачу и установите упоры под передние колеса. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз автомобиль расторможен.

Снимите колесо см. Замена задних колодок шевроле ланос при замене колодок она может выплеснуться. Снимите тормозной барабан см.

Отцепите пассатижами от передней колодки отогнутый конец верхней стяжной пружины Рекомендуем замена задних колодок шевроле ланос специальными клещами для снятия стяжных пружин. Придерживая опорную стойку нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота После, того как с ручником разобрались.

Отпускаем колесные болты, поднимаем домкратом автомобиль и снимаем колесо. После этого, на Ланосе снимаем колпачок со ступицы, вынимаем шплинт и откручиваем гайку ступицы заднего колеса фото 11, 12, На Нексии, берем в руки крепкую крестовую отвертку можно ударную отвертку и откручиваем винт крепления заднего тормозного барабана фото В большинстве замена задних колодок шевроле ланос, снять барабан сразу не получится.

Так как на нем будет присутствовать внутренняя выработка, он будет цепляться бортами за тормозные колодки.

Замена задних тормозных колодок Chevrolet Aveo .

На Нексии еще к выше сказанному, тормозной барабан, может прикипеть к ступице заднего колеса. Что немного усложняет работу. Но, не беда. Берем молоток, желательно из мягкого металла и легко простукиваем барабан. Еще раз, простукиваем часто, но не сильно.

Фото 15 для Ланоса, фото 16 для Нексии.

На Daewoo Nexia, проливаем ВД или тормозной жидкостью места контакта барабана со ступицей. Возможно после, этих действий барабан удастся спокойно снять. Если нет, будет шататься, но отказываться замена задних колодок шевроле ланос, то в этом случае придется применить силу. Перед этим убедитесь, что автомобиль крепко стоит на домкрате и подстрахован под кузовом, деревянными чушками или кирпичами.

Меняем задние тормозные колодки на Шевроле Ланос своими руками

На Ланосе, прикручиваем колесо к барабану и с усилием дергаем на себя, срываем барабан с колодок. В своем случае, я использовал специальные ударный съёмник фото Сопротивляться барабану бесполезно.

На Нексии борьба с упрямым тормозным барабаном проводится немного. Берем деревянную наставку и молоток. Замена задних колодок шевроле ланос, я надеюсь, сняли. Готовимся к снятию задних тормозных колодок, но перед этим смотрим и запоминаем расположение всех деталей и пружин, особенно если Вы делаете эту работу первый раз фото Обратите внимание что храповая гайка распорной планки, серьга и рычаг замена задних колодок шевроле ланос правого тормозного механизма серебристого цвета, а левого механизма — черного.

RH — для правого механизма; LH — для левого механизма.

Задние колодки шевроле ланос и их замена

Перед установкой новых колодок необходимо уменьшить длину распорной планки, завернув храповую гайку до конца на резьбовом наконечнике. После установки тормозного замена задних колодок шевроле ланос затягиваем гайку подшипников заднего колеса и производим регулировку подшипников.

Регулируем положение тормозных колодок. Для этого нажимаем педаль тормоза 10—15. При необходимости, долить жидкость в тормозной бачок. Перед использованием ручного тормоза, прям в гараже, его необходимо плавно потянуть и отпустить несколько.

Это поможет приспособиться новым колодкам. Причины неисправности Причины неисправности задних тормозных колодок ничем не отличаются от передних. Но, стоит остановиться на них, чтобы знать их: Износ фрикционной части. Его можно увидеть, только если разобрать барабан. Согласно рекомендациям завода изготовителя, фрикционная часть не должна быть меньше 2 мм.

Шевроле Ланос — замена задних тормозных колодок

Попадание тормозной жидкости на накладки, также приводит к замене колодки. Фрикционная часть имеет трещины, откололась или обнаружены сколы.

Это свидетельствует о том, что накладку необходимо заменить.

Меняем тормозные колодки на Ланосе (ВИДЕО + ФОТО-инструкция)

Тормоза являются одной из главных функциональных систем автомобиля. Тормозные усилия определяют уровень динамики езды, а также являются неотъемлемым элементом многих маневров при передвижении. Выход из строя или неправильная работа тормозной системы чревата возникновением ДТП. По статистике, практически 30 аварийных ситуаций случается именно по причине неисправностей тормоза транспортного средства.

При малейших подозрениях на неправильную работу тормозной системы в ЗАЗ Ланосе необходимо проводить осмотр элементов тормозных суппортов и дисков. В противном случае, то есть если содержать тормозную систему в запущенном состоянии, придется менять все тормозные узлы (колодки, суппорта и диски на всех колесах), что может обойтись очень и очень недешево.

Диагностика тормозной системы на ZAZ Lanos

Неправильная работа тормозов сразу дает о себе знать. Следствием неисправной тормозной системы являются:

• Посторонние шума от колес при выжимании тормоза на скорости
• Неадекватная реакция тормозной системы на усилия педали тормоза

Помимо этого, периодически нужно проводить визуальный осмотр тормозных суппортов и дисков на наличие повышенного износа. Чаще всего изнашиваются тормозные колодки, про их смену и пойдет речь в этом обзоре.

СОВЕТ: Проводить смену тормозных колодок лучше всего на всех суппортах, использующих колодочную систему.

Как правило, плановая смена тормозных колодок на ЗАЗ Ланосе 1,5/1,6 должна осуществлять с периодичностью не реже 40 тыс. км.
