“Балено Сузуки” – это автомобиль, который принадлежит к C-class. Другими словами, к гольф-классу. На внутреннем рынке данная модель называется по-другому — Suzuki Cultus. А в США – Esteem. Впервые эту машину продемонстрировали миру в 1995 году. Автомобиль был сразу отмечен как модель со сдержанным и уравновешенным дизайном, а также с комфортным салоном. О том, чем еще мог порадовать “Балено Сузуки” тех годов и что модель представляет собой сегодня, стоит поговорить подробнее.

Концепция салона

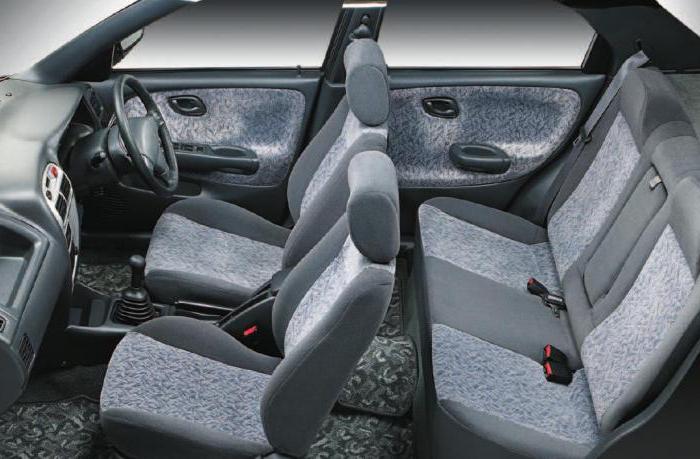

Производитель первым делом обратил своё внимание на салон, а точнее, на то, каким он должен быть. Было решено сделать максимально комфортный и эргономичный интерьер и следовать задуманному на протяжении всех последующих годов. Что ж, все “Балено Сузуки” являются весьма удобными и функциональными автомобилями. Их салон радует удобными сиденьями, которые отличаются прекрасной боковой поддержкой. Органы управления размещены оптимально, за счет чего показания считываются легко – ничто не отвлекает водителя. Хотя компоновка приборов обыкновенная. Слева располагается тахометр, посередине – спидометр, а с правой стороны – указатели уровня топлива и температуры охлаждающей жидкости. В общем, все традиционно.

IAC sensor -датчик холостого хода

Насколько я понял из литературы этот датчик собственно датчиком не является, несмотря на гордое слово «sensor». По сути своей это не датчик, а исполнительный механизм-регулятор, который открывает байпасный (в обход дроссельной заслонки) воздушный канал. Открытие происходит при подаче на IAC импульсов напряжения, скважность которых регулируется таким образом, чтобы обеспечить требуемые обороты холостого хода (Широтно-Импульсная модуляция). При этом реально обороты двигателя измеряются по датчику положения коленвала, а регулятор ХХ обеспечивает, открывая и закрывая байпасный канал (по сути скорее даже вибрируя), требуемое для данных холостых оборотов количество воздуха, поступающее в двигатель.

На приведённой осциллограмме при 1080об/мин длительность открытия клапана (напряжением +12V) составляет 2,48миллисекунды, после чего клапан закрывается на 1,56миллисекунды. Некоторая заваленность передних фронтов свидетельствует о работе на индуктивную нагрузку.

Оснащение

“Балено Сузуки” имеет очень удобный, регулирующийся по высоте руль. Зеркала особые, с электронной регулировкой. Рычажки, находящиеся под рулевым колесом, приподняты вверх, так что они великолепно виднеются из-за 4-спицевой баранки. Кнопки управления зеркалами находятся левее от руля. Там же разместилась рукоятка гидрокорректора фар. Удобно располагаются и кнопки стеклоподъемников – они находятся прямо на подлокотнике. К слову, в уголках приборной панели можно видеть два крупных блока контрольных ламп, а в её верхней части – кнопку обогрева заднего стекла, а также аварийной сигнализации. Еще стоит отметить, что в стандартной комплектации автомобиля также имеются такие приятные и важные дополнения, как две подушки безопасности, кондиционер, качественная обивка сидений из велюра, иммобилайзер, электростеклоподъемники (на всех дверях) и обогрев заднего стекла. А на задних дверях есть даже специальная блокировка, чтобы невозможно было открыть их на ходу (полезная функция, если у водителя есть дети). В общем, машина укомплектована неплохо для “взрослых”-то японских моделей.

Двигатель Suzuki G-13 — ПермАЭРО — Парамоторы, парапланы, кайты, двигатели, парашюты

Силовые установки для аэролодок и СВП на базе 4-х тактного четырехцилиндрового двигателя Suzuki G-13BB. Мощность 90 л.с. при 6000 об/мин. Вес 88 кг с моторамой, жидкостями и радиатором.

Двигатель имеет среднее расположение цилиндров с верхним расположением распределительного вала системы газораспределения. Модель имеет систему ручной регулировки зазоров клапанов.

Все двигатели имеют электронную систему зажигания. Снабжены топливной системой многоточечного впрыска топлива. По желанию заказчика может быть установлена топливная система с карбюраторным смесеобразованием.

Силовые установки на базе этих двигателей снабжены электрическим топливным насосом, интегрированным водным насосом, электростартером и редуктором. Отдельно на всех двигателях закреплён генератор, радиатор системы охлаждения мотора и масла (по заказу). Система выхлопа (глушитель) выполняется по заказу в различных конфигурациях.

Редуктор интегрированный одноступенчатый с цилиндрическими косозубыми шестернями внешнего зацепления оснащается демпфером крутильных колебаний.

Все узлы и детали, подвергшиеся износу, заменяются новыми (поршневые кольца, вкладыши, сальники клапанов, сальники коленчатого и распределительного валов, различные прокладки). При необходимости производится шлифовка коленчатого вала, расточка и хонингование блоков цилиндров.

Таким образом, полностью восстанавливается моторесурс двигателя. Интересной особенностью японских двигателей является то, что после пробега в 100-150 тыс.

км поверхности цилиндров, поршни, шейки коленчатого вала практически не изнашиваются, заводские шлифовки и хонинговка остаются в допуске.

Для увеличения мощности поднимаем степень сжатия при одновременном изменении формы камеры сгорания, что ведет к оптимизации рабочего процесса. При использовании бензина с октановым числом 95 и выше указанное форсирование не сказывается на надежности и долговечности двигателя, но позволяет повысить мощность на 10-15%.

Силовая установка поставляется в сборе. Будущему владельцу нужно только установить ее на свою технику. Электропроводка мотора выполнена под стандартный евроразъем.

• Комплект поставки:
• — двигатель Suzuki G-16B (инжектор);
• — система охлаждения;
• — глушитель;
• — генератор 700 Вт;
• — электрический стартер;
• — впускной коллектор;
• — воздушный фильтр;
• — блок управления двигателем BOSH;
• — электропроводка с евроразъемом;
• — новый шестеренчатый редуктор;
• — необходимые для работы датчики;
• — подмоторный адаптер.

Варианты редукции следующие: 2.01 , 2.31, 2.55.

Гарантия на все моторы 12 месяцев или 150 часов, что наступит раньше. Как правило, из опыта, моторы в среднем нарабатывают по 1500 часов.

Возможна комплектация карбюраторами вместо инжектора.

Возможна комплектация воздушными винтами переставного шага.

На данный момент отзывов нет.

Об аэродинамике кузова

Надо сказать, что “Сузуки Балено” — универсал, автомобиль с отличной обзорностью. Мертвые зоны отсутствуют напрочь. Машины в целом компактные, однако с объемными багажниками, под полками которых еще и лежит запасное колесо “докатка”.

У кузова на высшем уровне развита аэродинамика. Её специалисты разрабатывали экспериментальным методом в аэродинамической трубе. Так что аэродинамика была доведена практически до совершенства (во всяком случае для японских машин это достижение). Особенное внимание было уделено при разработке машины вибро- и шумоизоляции. Инженеры боролись с этим долго. И они добились хорошего результата, поработав не только над конструкцией кузова, но еще и над аэродинамикой. Также специально разработали особый синтетический материал, которым в несколько слоев было решено выложить днище автомобиля, пол багажника, крышу и щит, который отделяет силовой агрегат от салона. Еще было решено сделать из него вставки, которые гасят резонансные явления, что возникают на деталях торпедо, выполненных из пластика.

Подготовка к замене

Прежде чем начать замену ремня ГРМ, к процедуре необходимо подготовиться. В первую очередь, нужно собрать необходимые инструменты, а затем изучить правила техники безопасности.

Необходимые инструменты для замены:

• Набор рожковых ключей;
• Набор накидных ключей;
• Набор шестигранников;
• Молоток;
• Отвертки (шлицевая и крестообразная);
• Зубило;
• Новые детали для замены.

Правила техники безопасности:

1. Перед заменой необходимо отключить минусовую клемму аккумулятора.
2. Подставить под колеса автомобиля кирпичи или специальные башмаки.
3. Использовать перчатки, которые способны обезопасить от минимальных травм во время осуществления подобного процесса.

О силовом агрегате

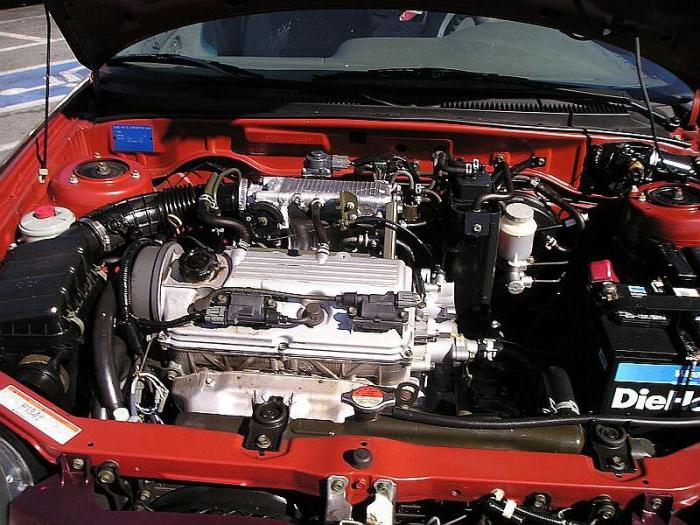

Двигатель “Сузуки Балено” первых поколений был довольно-таки мощным для того времени. 1,3-литровый, мощностью в 85 и 92 лошадиных сил, 16-клапанный, оснащенный распределительным впрыском – не все японские автомобили тех годов могли похвастаться такими характеристиками. Работают эти моторы под управлением 5-скоростной “механики” или же 3-, 4-ступенчатого “автомата”. За счет таких КПП с великолепно подобранными передачами “Сузуки” получился весьма динамичным. Особой популярностью, конечно, тогда пользовались автомобили с МКПП.

“Сузуки Балено” имеет полностью независимую подвеску с отличной курсовой устойчивостью. Переднюю было решено смонтировать на довольно-таки сильном подрамнике. Еще имеется стабилизатор, который осуществляет свою работу через подрамник. Заднюю подвеску, кстати, тоже смонтировали на мощном подрамнике.

CKP sensor -датчик положения коленвала

Во истину чудные дела твои Господи. Ожидал увидеть любую другую картинку, но чтобы такую?! Ведь датчик положения КВ работает крайне просто — считает зубцы на шестерёнке закреплённой на КВ между маркерами. Макркер это дефект шестерни — либо отсутствующие зубцы, либо наоборот зубец большей высоты, чем остальные. Подсчет ведётся когда проходя мимо датчика, работа которого основана на эффекте индукции, металлические зубцы изменяют магнитное поле . Если зуб шестерни отсутствует, или если высота какого-либо зуба больше, чем у остальных, то уровень сигнала тоже соответственно другим.

По этому датчику по сути синхронизируется весь двигатель и именно он задаёт отсчет для моментов впрыска и зажигания. Подсчитав количество пиков можно даже с уверенностью сказать сколько зубьев нарезано на шестерне, с каким шагом и оценить какого они размера. С увеличением оборотов, кроме увеличения частоты импульсов растёт и амплитуда выходного сигнала. Измерив длительность периода между двумя маркерами можно с высокой точностью определить обороты двигателя. Так для приведённой картинки период между двумя пиками 0,04142-0,00832= 0,0331сек, следовательно частота 1/0,0331=30,211Hz или 60*30,211=1812об/мин. Таким образом осциллограмма реально снималась не при 1600об/мин, а при 1812+/-10об/мин. Понятно, что зуб номер 1 на котором амплитуда напряжения составляет 6,188V скорее всего маркерный. Но чему посвящены увеличенные интервалы между зубцами 4-5 и 20-21-22 непонятно. Зуб номер 9 возможно имеет какой-либо дефект либо тоже увеличен японами умышленно для каких-либо маркерных целей. Возможно так же все эти «дефекты» и переменный шаг обусловлены работой каких-либо других механизмов, изменяющих питающее напряжения на CKP sensor-е. Фантазировать можно до бесконечности, но достоверный ответ может дать только снятие и измерение геометрии маркерного диска.

Модель 2020 года: интерьер и экстерьер

Для того чтобы проследить за успехом той или иной модели, стоит брать в пример самые первые версии и наиболее новые. Что ж, в 2015-м, в сентябре, миру предстала новенькая Baleno. Бюджетный пятидверный хэтчбек – новый, ориентированный на европейский рынок.

Внешность автомобиля интересная, динамичная, современная. Линии кузова приятные, будто бы струящиеся, а колесные арки словно обведены рельефом. Также в глаза сразу бросается стильная светотехника и оригинальные, аккуратные фонари на корме автомобиля.

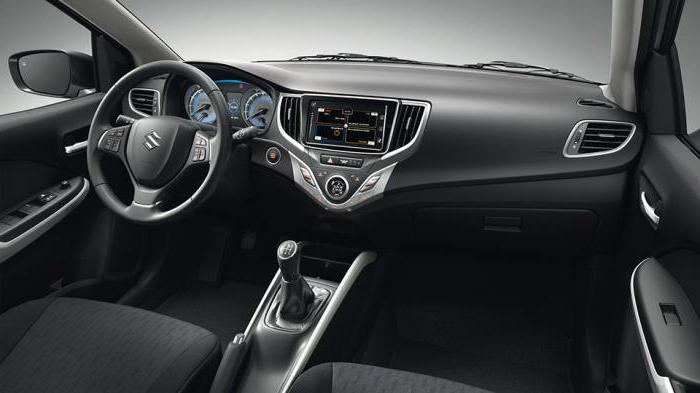

Салон рассчитан на пять мест, правда, из-за скромных размеров машины вряд ли внутри сможет разместиться с комфортом столько пассажиров. Зато двое на задних сиденьях будут чувствовать себя замечательно.

Список моделей авто, в которые устанавливался G16B

Технические характеристики Suzuki Baleno 2020 года

Для этого автомобиля производители предусмотрели два бензиновых силовых агрегата, которые были разработаны в соответствии с экологическим стандартом “Евро-6”. Первый из них – 3-цилиндровый турбированный мотор, имеющий литровый объем и непосредственный впрыск. Он вырабатывает мощность в 112 лошадиных сил. Работает под управлением 5-скоростной “механики”, а по заказу – и 6-ступенчатого “автомата”.

Второй мотор – 1,4-литровый, атмосферный. Он вырабатывает 90 “коней”.

Комплектация простая – штатная магнитола, ESP, ABS, 6 подушек безопасности, неплохо оформленный салон. В топовых версиях есть система мультимедиа с дисплеем на 7 дюймов, адаптивный круиз-контроль, климатический комплекс и многое другое.

В общем, машина простая – для езды по городу. Пока что неизвестно, будет ли она продаваться в России, но зато была объявлена стоимость – 16 000 евро.

IAT sensor -датчик температуры воздуха

Поскольку плотность воздуха значительно зависит от его температуры, а одной из основных задачей ECU являеется изготовление «правильной» смеси для разных режимов по сравнению со стехиометрическим (14,7кг.воздуха/1кг. топлива), то для вычисления массы воздуха и нужен датчик температуры.

Для этого датчика я просто зафиксировал напряжение на входе ECU при температуре воздуха в помещении +5 — +7 градусов С. Можно конечно и подогретый воздух во впускной коллектор закачать, но для фиксации параметров рабочего двигателя на мой взгляд этого достаточно..

Осциллограмма выхода на форсунку

Для диагностики эта осциллограмма может быть полезна. На форсунке постоянно подаётся +12V. Впрыск происходит, когда ECU коммутирует на форсунку массу. После закрытия форсунки четко фиксируется выброс ЭДС самоиндукции значительной амплитуды (десятки вольт).

При увеличении оборотов — длительность открытия форсунок увеличивается. На холостых оборотах (1080об/мин) длительность открытия форсунки примерно 2,73миллисекунды. Процесс нелинейный и после увеличения длительности опять наблюдается сокращение и т.д. Под нагрузкой будет несколько другая картина.
