Виды форсунок

Форсунки различаются в зависимости от способа осуществления впрыска топлива. Давайте рассмотрим основные виды форсунок:

• Электромагнитные форсунки;
• Электрогидравлические форсунки;
• Пьезоэлектрические форсунки.

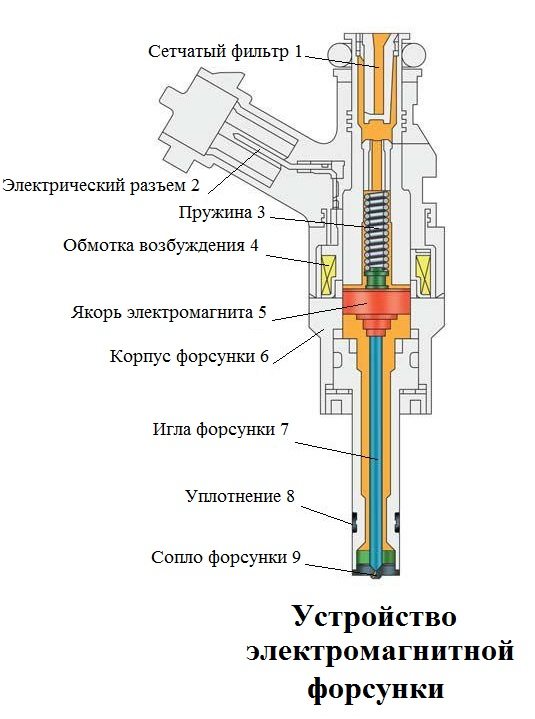

Устройство электромагнитной форсунки

1 — сетчатый фильтр; 2 — электрический разъем; 3 – пружина; 4 — обмотка возбуждения; 5 — якорь электромагнита; 6 — корпус форсунки; 7 — игла форсунки; 8 – уплотнение; 9 — сопло форсунки.

Электромагнитная форсунка нашла свое применение на бензиновых двигателях, в том числе оборудованных системой непосредственного впрыска. Электромагнитной форсунка имеет простую конструкцию, которая включает электромагнитный клапан с иглой и соплом.

Как работает электромагнитная форсунка

Работа электромагнитной форсунки осуществляется в соответствии с заложенным алгоритмом в электронный блок управления. Электронный блок в определенный момент подает напряжение на обмотку возбуждения клапана. Вследствие этого создается электромагнитное поле, которое преодолевая усилие пружины, втягивает якорь с иглой и освобождает сопло форсунки, после чего производится впрыск топлива. Когда напряжение исчезает, пружина возвращает иглу форсунки обратно на седло.

Устройство электрогидравлической форсунки

1 — сопло форсунки; 2 – пружина; 3 — камера управления; 4 — сливной дроссель; 5 — якорь электромагнита; 6 — сливной канал; 7 — электрический разъем; 8 — обмотка возбуждения; 9 — штуцер подвода топлива; 10 — впускной дроссель; 11 – поршень; 12 — игла форсунки.

Электрогидравлическая форсунка применяется на дизельных двигателях. Электрогидравлическая форсунка включает электромагнитный клапан, камеру управления, впускной и сливной дроссели.

Как работает электрогидравлическая форсунка

Работа электрогидравлической форсунки основана на использовании давления топлива при впрыске. В обычном положении электромагнитный клапан закрыт и игла форсунки прижата к седлу силой давления топлива на поршень в камере управления. Давление топлива на иглу меньше давления на поршень, благодаря этому впрыск топлива не происходит.

Когда электронный блок управления дает команду на электромагнитный клапан, открывается сливной дроссель. Топливо вытекает из камеры управления через сливной дроссель в сливную магистраль. Впускной дроссель препятствует выравниванию давлений в камере управления и впускной магистрали, вследствие чего давление на поршень снижается, а давление топлива на иглу форсунки не изменяется. Игла форсунки поднимается и происходит впрыск топлива.

Устройство пьезоэлектрической форсунки

1 — игла форсунки; 2 – уплотнение; 3 — пружина иглы; 4 — блок дросселей; 5 — переключающий клапан; 6 — пружина клапана; 7 — поршень клапана; 8 — поршень толкателя; 9 – пьезоэлектрический элемент; 10 — сливной канал; 11 — сетчатый фильтр; 12 — электрический разъем; 13 — нагнетательный канал.

Пьезофорсунка(пьезоэлектрическая форсунка) является самым совершенным устройством, обеспечивающим впрыск топлива в современных автомобилях. Форсунка применяется на дизельных двигателях с системой впрыска Common Rail. Основные преимущества пьезоэлектрической форсунки в точности дозировки и быстроте срабатывания. Благодаря этому пьезофорсунка обеспечивает многократный впрыск на протяжении одного рабочего цикла.

Как работает пьезофорсунка (пьезоэлектрическая форсунка)

Работа пьезофорсунки основана на изменении длины пьезокристалла при подачи напряжения. Пьезоэлектрическая форсунка состоит из: корпуса, пьезоэлемента, толкателя, переключающего клапана и иглы.

Пьезофорсунка работает по гидравлическому принципу. В обычном положении игла прижата к седлу силой высокого давления топлива. Электронный блок подает электрический сигнал на пьезоэлемент и его длина увеличивается, воздействуя на поршень толкателя, открывает переключающий клапан и топливо поступает в сливную магистраль. Давление над иглой падает, и за счет давления в нижней части игла поднимается, что приводит к впрыску топлива. Количество впрыскиваемого топлива зависит от длительности воздействия на пьезоэлемент и давления топлива в топливной рампе.

Чинить нельзя менять

С точки зрения сервиса главной особенностью пьезофорсунок оказывается высокая сложность ремонта, для которого необходимо специальное оборудование. В некоторых случаях ремонт и вовсе невозможен. При этом сами пьезофорсунки очень требовательны к качеству топлива, его составу и степени очистки, при снижении которых они быстро выходят из строя.

Для моторов легковых автомобилей пьезофорсунки производят такие компании, как Bosch, Delphi, Denso и Siemens. Но отдавать этот рынок сторонним сервисам по ремонту они не спешат, предлагая замену целиком. Компонент этот достаточно дорогой: в зависимости от марки и модели пьезофорсунка может стоить от 16 000 до 40 000 рублей. Поэтому ремонт, средняя стоимость которого составляет половину и меньше от цены новой форсунки, оказывается востребован. Но по силам он не каждому сервису.

Управляющий клапан чаще всего выходит из строя. При этом деталь изготавливается с высокой точностью и размерностью на микронном уровне.

Трудности начинаются уже с момента диагностики, которую невозможно провести в условиях гаражной мастерской. Например, тест на переливание, когда к штуцерам слива в обратную магистраль подсоединяются трубки со стаканами, в системе с пьезофорсунками просто так сделать нельзя, поскольку «в обратке» здесь должен быть подпор давлением.

Как рассказывают сервисмены, наиболее уязвимым оказывается управляющий клапан, который выходит из строя чаще всего. При этом он является одним из самых важных узлов — его неисправность может привести к выходу из строя всей форсунки. Клапан либо заменяется целиком, либо восстанавливается методом шлифовки и притирки рабочей кромки самого клапана и рабочей кромки седла клапана. Но сделать это непросто. Клапан имеет очень высокую, прецизионную точность изготовления с параметрами измерений на микронном уровне. Например, поясок в верхней части плунжера клапана имеет ширину порядка ста микрон (одна десятая миллиметра), при этом должен быть определенный угол фаски. И чем точнее будут воспроизведены заводские параметры, тем легче будет настроить форсунку и тем большим будет дальнейший срок ее службы.

Дмитрий Ефременко, директор компании spbparts.ru — «Европром»:

— Подшипники качения в узлах отечественных обрабатывающих станков имеют большие допуски по люфтам и зазорам, чем клапаны пьезофорсунок. Соответственно, добиться требуемой точности на таких станках невозможно. Поэтому оборудование для восстановления нам потребовалось конструировать самим, отдельные узлы и элементы которого пришлось покупать в Швейцарии.

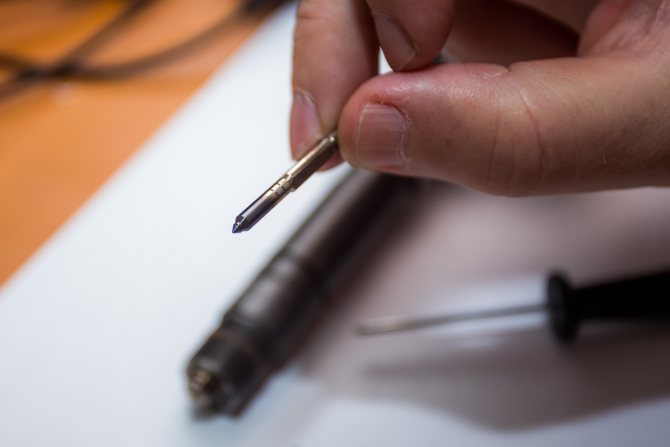

Восстановить можно и распылители, у которых обрабатываются и притираются игла и седло, продуваются сопла. Если распылитель необратимо поврежден (например, при перегреве форсунки), то берется деталь от другой форсунки, где распылитель можно восстановить. Точно так же поступают и с клапанами, разновидностей которых, в отличие от видов распылителей, в десятки раз меньше, что существенно облегчает подбор. Например, у пьезофорсунок Bosch более чем в десяти разных форсунках может использоваться один и тот же клапан.

В последнее время появились на рынке и новые запчасти (клапаны, гидрокомпенсаторы, распылители) китайского производства. Но качество их сильно «плавает», сложно разобраться, где пригодный к ремонту неоригинал, а где выброшенные деньги.

Предлагают китайцы в виде запчасти и пьезоэлемент, который тоже является одним из слабых мест пьезофорсунки. Но, как рассказывают сервисмены, его замена не оправдывает себя по трудозатратам. Часть пьезоэлемента прочно припаяна к колодке с разъемами, которая, в свою очередь, опрессована на корпусе, что образует неразборную конструкцию. Поэтому проще заменить эту часть корпуса целиком.

Уход

Чтобы не довести до замены форсунок, за ними нужно своевременно ухаживать. Делать это можно самостоятельно или же отогнав машину на станцию технического обслуживания. Для того, чтобы самостоятельно провести должный уход, нужно знать их состояние.

Чаще всего во время ухода прочищаются жиклеры. Они забиваются из-за того, что в топливе содержится много лишнего мусора. В системе автомобиля предусмотрены фильтры, которые время от времени нужно менять, чтобы не прочищать топливные форсунки. Поэтому замена фильтров тоже считается уходом за топливной системой. Жиклеры могут забиваться в три этапа.

1. Первый этап — это, когда они засорены несильно, и их можно прочистить воздухом.
2. Второй этап – это, когда потребуется снять топливные форсунки и положить в специальную ванну с раствором, отправить в камеру с ультразвуком. Второй способ применяется, когда жиклеры засорены настолько, что автомобиль не заводится.

Третий способ, самый простой и используется для профилактики. Принцип очистки заключается в том, чтобы заливать специальные присадки в бак, чтобы прочищалась вся система. Делать это нужно примерно 3 раза в год.

Каков итог?

Пьезофорсунка — высокотехнологичный компонент, изначально предназначенный для замены целиком и плохо поддающийся ремонту. Но жизнь диктует свои правила — появились сервисы, в которых научились восстанавливать эти детали так, чтобы клиент был доволен. Осталось сказать свое слово производителям неоригинала и начать выпуск аналогов. А также самим производителям оригинальных пьезофорсунок, предложив фирменные технологии восстановления и запчасти для ремонта.

Алексей Зубиков, руководитель развития сети Бош Дизель Центр / Сервис в России, Закавказье и Средней Азии:

— Для ремонта пьезофорсунок в мастерских Бош Дизель Сервис у компании пока нет технологий, не готовы комплекты специального инструмента и запасных частей. На данный момент мы можем только проводить диагностику форсунок этого типа. Планируется, что услуги по ремонту пьезофорсунок мы начнем оказывать с 2017–2018 года.

См. также

Число Воббе

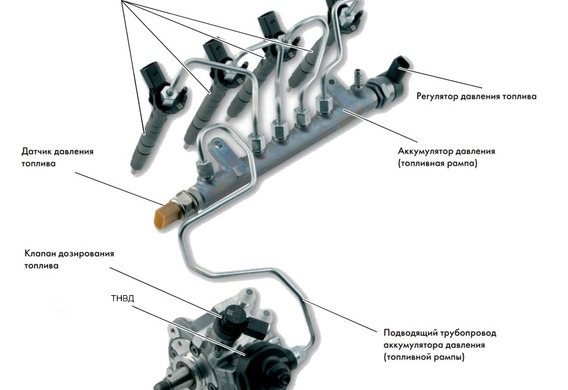

Система впрыска топлива, из чего состоит система впрыска

Топливная система состоит из таких элементов:

1. Топлипроводы.

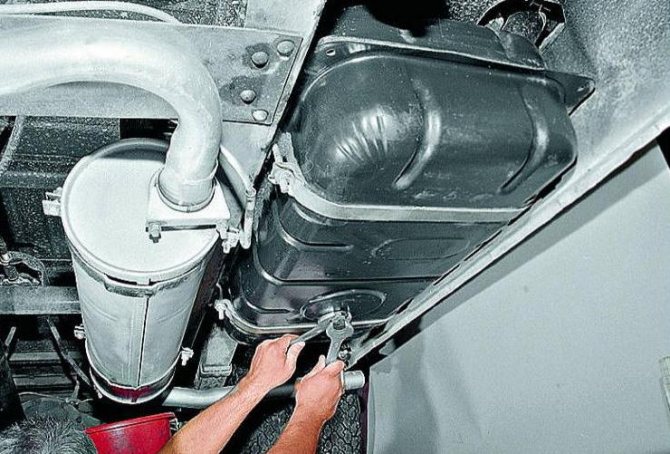

2. Топливный бак.



3. Топливный насос.
4. Топливные фильтры.
5. Устройство для смешивания воздуха и топлива.
6. Регулятор давления топлива.
7. Впускной коллектор.
8. Воздушный фильтр.
9. Датчики.
10. Глушитель шума выпуска отработанных газов.

Зависимо от используемого устройства для смешивания воздуха и топлива существует три вида топливных систем:

1. Аккумуляторная топливная система — применяется в дизельных моторах.



2. Карбюраторная топливная система — применяется в карбюраторных моторах.
3. Инжекторная топливная система — применяется в бензиновых моторах. В данном случае за смешивание воздуха и горючего отвечает форсунка.

Пьезофорсунка, устройство

В конструкцию пьезофорсунки входят такие компоненты:

1. Канал подачи топлива.
2. Электрический разъем форсунки.
3. Микрофильтр.
4. Канал обратки.
5. Пьезоэлемент.
6. Поршень толкателя.
7. Поршень клапана.
8. Пружина клапана.
9. Переключающий клапан.
10. Блок дросселей.
11. Пружина иглы распылителя.
12. Огнеупорная шайба.
13. Игла распылителя.

Принцип действия и область применения

Механические форсунки условно делятся на прямого действия и центробежные. Форсунки прямого действия применяются, главным образом, в двигателях внутреннего сгорания. Топливо в них подается со значительно бо́льшим давлением (иногда свыше 100 МПа), чем в центробежных. В центробежных форсунках топливо под давлением (в основном 0,6—6 МПа) закручивается в каналах или вихревой камере и выбрасывается через сопло. Форсунки центробежного типа различаются конструкцией, существуют форсунки с обратным сливом жидкого топлива, с регулируемой площадью закручивающих отверстий, многосопельные, ротационные и другие. Для лучшего диспергирования обычно создаются высокие скорости движения жидкости, что ведёт к уменьшению диаметра выходных отверстий сопел и тангенциальных отверстий вихревых камер, поэтому механические форсунки требовательны к чистоте топлива[7].

В пневматических (паровых) форсунках диспергирование в основном производится газовой струей. Имеют более громоздкие коммуникации, сложное хозяйство, но менее требовательны к обработке деталей и чистоте топлива[7].

Пневматические форсунки высокого напора бывают прямоструйными и центробежными. Давление газа составляет как правило 0,3—0,7 МПа, иногда и более. Часто используется пар давлением 0,3—1,2 МПа, иногда до 2,5 МПа. Среди прямоструйных форсунок выделяют так называемые эжекционные форсунки, широко применяемые в энергетике и промышленных печах. Форсунки центробежного типа применяются в камерах сгорания газовых турбин[7].

Перечень операций, выполняющие специалисты автосервиса.

• полное диагностирование элементов питания моторного агрегата с применением современных образцов технологического оборудования;
• установка и настройка номинальных параметров с применением специальных стендов;
• промывочные и очистительные мероприятия. Широко используется оборудование для ультразвуковой обработки деталей;
• ремонтные манипуляции любой сложности.

Следует тщательно планировать и регулярно проводить сервисные осмотры и проверки дизельных элементов питания для возрастания эксплуатационного ресурса и безотказного функционирования.

Пьезофорсунка, принцип работы

Работа управляющего клапана форсунки основана на известном пьезоэлектрическом эффекте, применяемому, например, в газовых зажигалках. Человек пальцем нажимает на кнопку, которая деформирует рабочий компонент из диэлектрика. В результате этого возникает заряд, используемый для воспламенения газа.

В пьезоэлектрических форсунках применяется т. н. обратный пьезоэлектрический эффект. Напряжение подается на диэлектрик, что содействует деформации материала. С ним соединен шток клапана, который способен подниматься, если ток подается на форсунку.
