Электрооборудование данного автомобиля сделано по однопроводной схеме: минусовые клеммы приборов и оборудования подсоединены к «массе» — кузову и иным механизмам авто, которые играют роль второго привода. Бортовая сеть «Газели» равна 12В постоянного тока. Для включения электрической цепи служит замок зажигания, который состоит из контактного привода и противоугонного замка. В то время, когда двигатель не запущен, все электрические потребители берут питание от аккумулятора, а при запущенном двигателе питание осуществляется от генератора переменного тока. В то время как элемент работает — происходит зарядка батареи, а бортовая цепь питается через два предохранителя.

Цепь осветительных приборов оснащена предохранителем на 40 А, а цепь дополнительного оборудования и механизмов — предохранителем на 60 А. Они размещены в который установлен в подкапотном пространстве. Также цепи всех потребителей имеют защиту благодаря дополнительным предохранителям с меньшим токовым срабатыванием. Размещаются они под приборной панелью с водительской стороны.

Тип

Генератор «Газели» представляет собой синхронную трехфазную машину с электромагнитным возбуждением и предназначен для преобразования вращательного движения в электрическую энергию. Автомобиль оснащается моделями 2502.3771 или 9422.3701, мощность которых составляет порядка 1000 Вт. Установка генератора на «Газель» своими руками осуществляется при помощи крепежного кронштейна с правой стороны силового агрегата. Привод его осуществляется клиновидным ремнем от храповика коленчатого вала. Работает он в паре с вмонтированным регулятором напряжения Я212А11Е, который держит напряжение на выходе в заданном рабочем режиме.

Быстрая проверка генератора вне автомобиля

Замена реле регулятора на УАЗ 469 (УАЗ ЭМ 67370227023702)

О классических внедорожниках Уаз и автомобилях повышенной проходимости

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

На видео вверху как раз представлен вариант запуска неподготовленного к зиме автомобиля. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Но не обошлось без багов. Резюме Хотя до зимы еще есть время, побеспокоиться об электрических компонентах вашей Газели следует заранее. То есть, заряжаться АКБ начинает на более низких оборотах, чем в штатном варианте.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает. Всего этого можно избежать, если знать, что именно вам нужно делать… Технические моменты зимней эксплуатации Самый очевидный и актуальный вопрос после холодной ночи под открытым небом — запуск двигателя. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил.

22.8. Схема электрооборудования с двигателем ЗМЗ-402

Комплект установки: генератор Таким образом, ремонт генератора — это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей «массе».

Прежде чем снимать генератор проверим его еще раз. Итак, на помощь нам приходят обычные силовые реле.

Вывод отсюда таков: штатный амперный генератор ЗМЗ при оборотах ниже почти не работает. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! Генератор Сначала надо поставить проверочный аккумулятор.

Регулятор напряжения типа Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Щетки генератора Регулятор напряжения Генератор должен обеспечивать в сети постоянный уровень напряжения. Кстати, схема электропроводки Газель Бизнес также не застрахована от подобных случаев. Трехуровневый регулятор напряжения генератора. Three-level generator voltage regulator.

Генератор 90А на УАЗ — Г287

Возможные неисправности

При неисправности генератора «Газели» нарушается работа всех электронных приборов, а аккумуляторная батарея не подзаряжается. О поломке данной детали водителя информирует специальный указатель на приборной панели. При такой неисправности запуск двигателя и движение автомобиля все же возможны, но до тех пор, пока аккумуляторная батарея полностью не разрядится. Нормальным образом передвигаться на таком автомобиле невозможно.

К основным неисправностям генератора можно отнести следующие: нарушение целостности проводов зарядной цепи, выход из строя подшипников, повреждение диодного моста, замыкание витковой обмотки статора, поломку регулятора напряжения, износ токосъемных колец, чрезмерный износ щеток.

Генератор «Газели», как и любой механизм автомобиля, может иметь как механические повреждения, так и электрические. Поэтому и способ устранения поломки, и виды операций имеют различный характер.

К механическим повреждениям можно отнести износ и повреждение подшипников качения, пружин, нарушение целостности корпуса, шкива и ремня привода.

К неисправностям, которые называются электрическим, можно причислить обрыв обмотки статора, трещины и износ щеток, поломку реле-регулятора, подплавление изоляционного покрытия витков, межвитковые замыкания.

При любом из этих видов поломок генератор автомобиля не в полной мере выполняет свои функции или же полностью выходит из строя, что сказывается на работе всех электронных приборов и двигателя в целом.

Назначение реле регулятора напряжения

Независимо от опыта и стиля вождения, владелец автомобиля не может обеспечить одинаковую частоту вращения двигателя в разное время. То есть коленчатый вал двигателя, который передает крутящий момент на генератор, вращается с разными скоростями. Соответственно генератор вырабатывает разные напряжения, что крайне опасно для аккумулятора и других потребителей бортовой сети.

Взаимосвязь автоматических источников тока

Автомобиль имеет как минимум два источника электричества:

• Батарея необходима при запуске двигателя и первоначальном возбуждении обмотки генератора, она не генерирует энергию, а только потребляется и накапливается во время зарядки.
• Генератор — питает бортовую сеть на любой скорости и питает аккумулятор только на высоких скоростях

Бортовая сеть должна быть подключена к обоим этим источникам для правильной работы двигателя и других потребителей энергии. Если генератор выходит из строя, батарея будет «растягиваться» не более 2 часов, и без батареи двигатель не запустится, что приводит в движение ротор генератора.

Есть исключения — например, и из-за остаточной намагниченности обмотки возбуждения генератор стандартного режима ГАЗ-21 запускается независимо при условии непрерывной работы машины. Вы можете завести автомобиль с «толкателем», если у него есть генератор постоянного тока, с устройством переменного тока такая хитрость невозможна.

Задача регулятора напряжения

Из школьного курса физики каждый автомобилист должен помнить принцип работы генератора:

• Когда рама и окружающее магнитное поле движутся вместе, в ней возникает электродвижущая сила
• Статоры служат электромагнитом генераторов постоянного тока, соответственно возникает ЭДС в якоре, ток снимается с коллекторных колец
• В генераторе якорь намагничен, в обмотках статора есть электричество

Нетрудно представить, что на величину напряжения, исходящего от генератора, влияют величина магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока — горение и залипание щеток при снятии больших токов с якоря — была решена путем переключения на генераторы переменного тока. Ток возбуждения, подаваемый на ротор для возбуждения магнитной индукции, на порядок меньше; гораздо проще снять электричество со стационарного статора.

Однако вместо терминалов «-» и «», постоянно расположенных в космосе, автопроизводители получают постоянную смену плюсов и минусов. В принципе невозможно зарядить аккумулятор переменным током, поэтому он предварительно выпрямляется диодным мостом.

Из этих нюансов плавно вытекают проблемы, решаемые релейным генератором:

• Регулировка тока возбуждения
• Поддержание диапазона 13,5 — 14,5 В в бортовой сети и на клеммах аккумулятора
• Питание обмотки возбуждения от аккумулятора при выключенном двигателе

Следовательно, регулятор напряжения также называется зарядным реле, и на панели отображается сигнальная лампа для процесса зарядки аккумулятора. Функция отключения обратного тока включена в конструкцию генераторов по умолчанию.

Как снять генератор на «Газели»?

Теперь рассмотрим вопрос демонтажа. Осуществляя ремонтные операции на автомобиле марки «Газель», снятие генератора необходимо проводить согласно всем технологическим инструкциям и соблюдать правила техники безопасности при проведении работ. В том случае, если двигатель автомобиля горячий, необходимо дать ему остыть, дабы избежать возможности получить ожог.

При наличии неисправности генератора его снимают с двигателя автомобиля и проводят диагностические и ремонтные операции. Для этого можно обратиться в сервисные мастерские или же провести ремонт самостоятельно. Многие автолюбители, которые впервые столкнулись с данной проблемой, задаются вопросом о том, как поменять генератор на «Газели». Операция по снятию и установке данной детали не относится к сложным технологическим и ремонтным процессам, и осуществить ее можно в домашних условиях. Для этого понадобится стандартный набор инструментов.

нет зарядки на газели

Советы бывалого автомастера чайникам с отверткой Оборудование автомобиля — дело серьезное и ремонт этой системы требует немалого опыта и ответственности от мастера. Поэтому, автомобильный сайт»Автомастер» даст Вам несколько советов. Должен быть виден едва различимый волосок как у штатных проводов , или черный шнур силиконовые.

Применение таких проводов в контактной системе зажигания приводит к недопустимому ослаблению искры. Как результат — затрудненный запуск двигателя зимой. Во-первых, качественные масла сами обладают моющими присадками, а во-вторых, промывка зашлакованного двигателя может привести к срыву шлаков и закупориванию масляных каналов.

Как правило, оно забивается и скопившаяся вода проникает к контактам монтажного блока. Можно еще повесить хвост — антистатик.

Сколько должен выдавать генератор для нормальной зарядки аккумулятора

Пока проверил только саторы — подал в — не искрений ни лампочка 40ват не горит. Еслиб где что было она бы в полнакала работала. А тут вообще тишина какбуд то генератора и нет.

Сняли АКБ,и в гараж,на зарядку,домой думаю на акуме доеду и сразу в двигателем,если разницы нет,значит гена умер или провода отвалились.

Новый автомобиль, идеально отрегулированное реле зарядки, теплая погода, отполированные клеммы и контакты… Список можно продолжать еще, но это ни к чему. Некоторые устанавливают и более крупные аккумуляторы, но это напрасная трата денег. Еще и сопряженная с большой морокой: АКБ 90 Ач и больше просто не входят в предназначенный отсек. К делу стоит подойти серьезно и вооружиться рулеткой: Дорогая, но себя зарекомендовала отлично.

Пусковой ток не фантастический А , но для нашей малотоннажки более чем достаточный. Производится по немецким и американским технологиям, преимущественно, в Чехии и Польше. Эти аккумуляторы отличаются от бюджетных батарей методом изготовления решеток. Решетки здесь штампуются, благодаря чему коррозия щадит их гораздо дольше. Хотя, магия имени и ровные руки хозяев батарей тоже повлияли на эту цифру.

СТИЛЬ-АВТО

Прибор всё таки неисправен. На любом СТО вам проверят ген. А у нас в городе в любом магазине торгующем аккумуляторами проверят бесплатно. Сегодня поехал на работу и решил таки заехать в сервис, но на въезде в город на калиновском мосту встал с признаками севшего аккумулятора. Несколько раз чиркнул зажигание — всё гаснет. До этого панель становилась всё бледнее и загорелась лампочка , потом и в итоге в пробке после нажатия на тормоз машина заглохла.

На хх тускло горит лампа зарядки АКБ, прибавляю обороты двигателя при малом заряде акб на ваз-ах бывает нет контакта массы.

Маленький диаметр сечения приводит большинство автолюбителей к необходимости модернизации системы. Газовое оборудование Для Газели подходят газобаллонное оборудование второго и четвертого поколения, выбор определяется модификацией силового агрегата. Для двигателя предварительно потребуется некоторые модернизации системы: Расход газа в грузовой машине составляет л. Обслуживание и ремонт Наличие схемы внутреннего устройства машины позволяет провести самостоятельный ремонт двигателя в случае простых неисправностей.

Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов. Почему греется и что делать Перегрев двигателя — признак проблем в системе охлаждения.

схема зарядки аккумулятора от генератора газель 405 двигатель

Машина ВАЗ инжектор года. Сигнализатор заряда аккумуляторной батареи продолжал гореть после пуска двигателя, а вольтметр показывал то, что было до пуска. При включении мощных потребителей напряжение падало. Сначала можно было поддать газку и генератор начинал работать.

Автомобилисты отвечают однозначно: нет. Вернее Новый автомобиль, идеально отрегулированное реле зарядки, теплая погода.

Полный размер Схема 1 Для начала, немного теории: Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения РР,»таблетка»,»шоколадка» , которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами»цепи возбуждения» или же цепи выходного напряжения»генератор-аккумуляторная батарея», включая и сам генератор.

Когда включается зажигание, замок 14 включает и реле зажигания При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов 3 повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов»цепи возбуждения» и заканчивая цепью»генератор-АКБ». Вооружаемся мультиметром , отверткой-индикатором или лампочкой с проводом, и начинаем:

Не горит лампочка зарядки аккумулятора – о чем это сигнализирует?

Напомню, что при проверке заряда с электронным регулятором напряжения ни в коем случае не снимайте клеммы с аккумулятора при работающем двигателе. Пользуйтесь при проверке вольтметром или мультиметром. Самая частая причина когда нет зарядки на ВАЗ , это выход из строя регулятора напряжения.

Пропала зарядка на газели / Повторители белого цвета на ваз Реле регулятор сгорело. в таких случаях либо зарядки нет вообще либо она слабая и здравствуйте!подскажите кто знает.авто-новая газель бизнес. пропала.

Этим вопросом задаются практически все начинающие водители. Многим новичкам, которые впервые сталкиваются с подобным явлением, сразу приходит в голову мысль, что батарея стала непригодной для дальнейшей эксплуатации, либо же возникла несовместимость с зарядным устройством. Однако в большинстве случаев данные опасения безосновательны, ведь на самом деле поводов, беспокоиться о состоянии дорогостоящего аккумулятора, практически нет.

В чем же причина и что делать в такой ситуации? Почему кипит аккумулятор при зарядке Автомобильный аккумулятор представляет собой электрическую ёмкость, способную накапливать электрический ток, который водитель может использовать для освещения панели приборов при выключенном моторе и для многих других целей. Значимость этого устройства в жизни автомобилиста трудно переоценить.

И это вполне естественно, когда кипящий электролит вызывает чувство тревоги у начинающего автомобилиста, ведь стоят подобные устройства сегодня немало. Внутри АКБ находится кислота и специальные химические пластины, активно участвующие в процессе электролиза. Под этим химическим термином принято считать процесс воздействия электрического тока на жидкость. Во время этого процесса происходит активное выделение газа, который и создаёт впечатление того, что при зарядке аккумулятора кипит электролит.

Процесс снятия

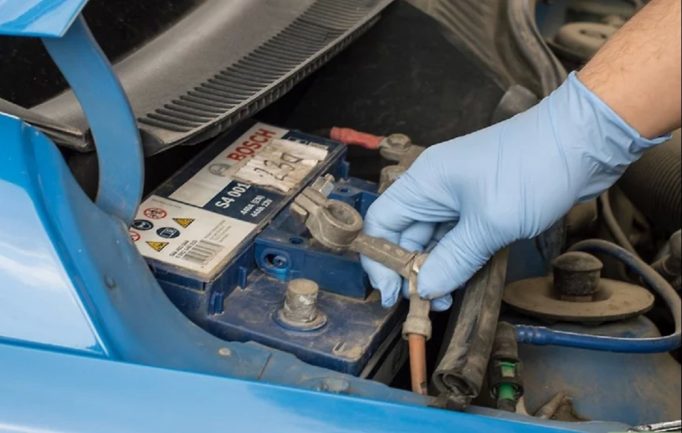

Перед тем как заменить генератор на «Газели», важно извлечь отрицательную тем самым обесточив сеть автомобиля, а также отключить электропровода от детали. Далее необходимо ослабить натяжение ремня при помощи специального механизма и снять ее. Затем, открутив два крепежных болта генератора с картера двигателя, изымаем сам генератор из подкапотного пространства.

При выходе из строя щеток провести их замену не составит особого труда.

Необходимо лишь выкрутить два шурупа крепления щеток и снять их с корпуса. Но при более серьезных неисправностях элемент подлежит разборке и детальному анализу неисправностей.

Разборка

В данном разделе описан поэтапный процесс, который поможет правильно разобрать генератор «Газели».

Итак, для начала необходимо снять с корпуса пластиковую защитную крышку. Затем открутить блок щеток и регулятор напряжения, предварительно отсоединив от него проводку. Далее следует выкрутить четыре стяжных шпильки корпуса генератора и демонтировать крышку корпуса совместно со статором. Затем, отсоединив клеммы обмотки от диодного моста, нужно снять статор, а при надобности и сам

Осуществить процесс диагностики деталей генератора можно при помощи измерительных приборов: Э236 или специальной контрольной лампочки.

Реле генератора газель 402 двигатель

Artefact » 02 дек 2013 13:36

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Вегас » 02 дек 2013 15:10

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 02 дек 2013 18:39

Re: Трехуровневый регулятор напряжения ЗМЗ-402

serg6033 » 02 дек 2013 19:36

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Вегас » 02 дек 2013 19:56

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 07:03

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 07:20

Мой генератор 1601.3701000 аналог 1631.3701 Вот что в описании нашел: ” Генератор 1631.3701 двигателя ЗМЗ-402 .В статоре генератора две трехфазные обмотки, выполненные по схеме “звезда” и подключенные параллельно друг другу. Выпрямитель – мостовой схемы, состоит из шести диодов . Они запрессованы в две подковообразные алюминиевые пластины-держатели. Пластины объединены в выпрямительный блок, закрепленный внутри задней крышки генератора.”

Вот так диодный мост выглядит: А так выглядит диодный мост ЗМЗ-406:

Так подойдет на мою гену?

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 09:32

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Artefact » 03 дек 2013 10:52

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 10:59

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Artefact » 03 дек 2013 12:03

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 12:24

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Artefact » 03 дек 2013 15:12

Re: Трехуровневый регулятор напряжения ЗМЗ-402

Странник » 03 дек 2013 15:20

9ноль5 66два 75 десять

Модератор – это человек, который молится о бесконечном терпении. а мечтает о бесконечных патронах!

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 03 дек 2013 20:03

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 04 дек 2013 08:51

Re: Трехуровневый регулятор напряжения ЗМЗ-402

serg6033 » 04 дек 2013 09:50

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 04 дек 2013 15:47

Re: Трехуровневый регулятор напряжения ЗМЗ-402

10bez0 » 28 дек 2013 11:22

Ну что ж, установка произведена (подробности скоро в дневнике), результаты на холостых оборотах со всем отключеным:

Внимание вопрос: Почему завышено напряжение?

На старом регуляторе было 15.1 – 15.2, но я думал беда в выгоревшем регуляторе, оказалось нет. Вольтметр подключен к постоянному “+” с часов, может на клеммах АКБ замерять надо?

Re: Трехуровневый регулятор напряжения ЗМЗ-402

asog2012 » 13 май 2015 14:43

Проверка состояния деталей

Независимо от того, какой генератор на «Газели» установлен, причины неисправности, как правило, могут иметь одинаковый характер.

Не должны иметь сколов и трещин, при нажатии на них пальцем руки они должны беспрепятственно утопать в каналах щеткодержателя, а под воздействием пружины возвращаться в исходное положение.

Длина щеток не должна быть менее 4 мм, а при наличии сильного износа их заменяют новыми.

Статор проверяют на наличие замыкания витковых обмоток на корпус.

Это осуществляется путем подсоединения одной клеммы контрольной лампочки к корпусу, а вторую поочередно подсоединяют к одному из трех выводов витков. При этом, если имеется наличие факта замыкания на корпус, контрольная лампочка загорится. Обнаружив такой вид неисправности, ее устраняют или же полностью заменяют статор.

Для проверки статора на наличие замыкания между витками контрольную лампу поочередно подсоединяют к двум выводам обмоток. При этом если лампочка загорится, то обрыва витков нет.

Выпрямительный блок генератора следует очистить от пыли и грязевых отложений. Далее следует осуществить проверку диодов, используя контрольную лампу. Из-за того, что диоды различной полярности размещены в каждой секции, проверку таковых осуществляют при различной полярности подключения аккумулятора. В том случае, если обнаружен неисправный блок заменяется.

Проверка генератора после ремонта

Осуществив детальный осмотр и замену дефектных элементов, генератор собирают. Сборка происходит в обратной последовательности. После того как генератор «Газели» собран, важно провести диагностику. Исправное состояние и правильность его сборки можно определить проверкой частоты вращения, во время которой генератор отдает ток, равный 40 А и 70 А. Осуществляют диагностику на специальном стенде. Электродвигатель проверочного стенда плавно изменяет частоту вращения ротора. При этом осуществляются замеры показателей генератора, а также определяется степень его исправности.

Установка динамо на двигатель

Монтаж на двигатель осуществляется с соблюдением определенного технологического процесса.

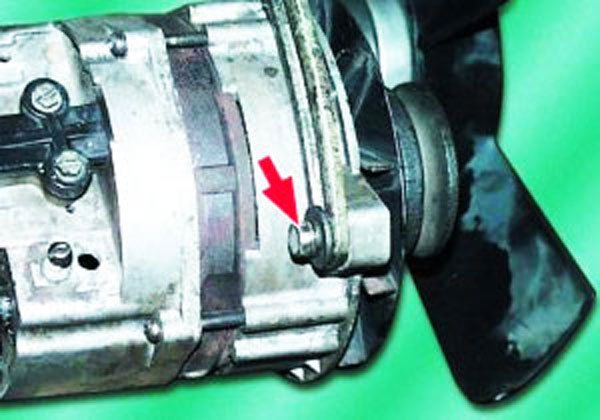

Сначала выкручиваем крепежные гайки кронштейнов генератора к картеру. Далее устанавливаем динамо и закрепляем передний крепежный болт. Затем передвигаем передний кронштейн и добиваемся соосности храповика коленвала с приводным маховиком детали и приводом помпы. Перемещая кронштейн, добиваемся устранения зазора между петлей генератора. Устанавливаем задний болт крепления и прочно закручиваем крепежные гайки кронштейнов к картеру двигателя. Далее надеваем ремень привода на шкивы и натягиваем его при помощи натяжительной скобы. Осуществляем контрольную проверку затяжки всех резьбовых соединений. Подключаем деталь к электросети авто и надеваем клеммы на аккумулятор.

Потому решить подобный вопрос не составляет особого труда, и к тому же сам процесс занимает небольшое количество времени. Можно ощутимо сэкономить на услугах автомеханика.

Проверка генератора на автомобиле

Установив деталь на место, необходимо запустить двигатель автомобиля. Далее нужно включить максимальное количество электроприборов, имеющихся в наличии в вашем транпортном средстве (вентилятор обогревателя салона, дворники, автомагнитолу, освещение салона) и включить свет фар. При этом даже на холостых оборотах двигателя напряжение в бортовой сети должно составлять 13,8 В. При таком показателе эксплуатация авто не будет доставлять никаких проблем.

Итак, мы выяснили, как поменять генератор на «Газели».

Первоначальную экспресс-проверку генератора можно выполнить непосредственно на автомобиле.

Реле генератора газель 402 двигатель

Снова всем привет, и сегодня мы поговорим про зарядку, благо на дворе зима, и проблема актуальна.

Штатная схема ЗМЗ-402, по сравнению с другими двигателями, имеет ряд особенностей. Главной из которых является включение реле-регулятора “по минусу”. Решение, распространенное в конце 80-х годов в автомобилестроении, и вытесненное появившимися позже генераторными установками с самовозбуждением. Тем не менее, успешно просуществовавшее под капотом карбюраторных “Волг” до момента прекращения их выпуска.

Не буду рассматривать варианты “переполюсовки” обмотки возбуждения, поскольку реальная отдача от такой операции невысока. Надежность схемы возбуждения не увеличивается: реле-регулятор все так же критичен к хорошей “массе”. Даже количество проводов не сократить. В общем, в нашем случае тип схемы возбуждения – скорее, вопрос религии.

Любой регулятор напряжения имеет две системы: измерительную и исполнительную. На этом теории хватит (желающие могут изучить вопрос глубже, ссылки дам в конце поста), а практика такова: измерительный орган “волговского” РР измеряет напряжение в бортовой сети строго после замка зажигания (на клемме 15/1), а на то, что включается независимо от замка, ему пофиг. С одной стороны, это хорошо: вроде бы, учитывается падение напряжения на замке, и во все потребители оное напряжение подается величиной не ниже допустимой. С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Параллельно пытаясь бороться с нехваткой напруги генератора на холостых оборотах (излечилось протяжкой и зачисткой всех силовой проводки, “масс”, а также заменой блока силовых предохранителей, диодный мост и РР оказались не виноваты), откопал на просторах Сети изящное и простое до безобразия решение. Необходимо соединить измерительный орган РР с клеммой “+” аккумуляторной батареи! Таким образом получив на ней стабильное напряжение на всех режимах работы двигателя. Что при исправной проводке не грозит ухудшением параметров питания устройств, включенных после замка зажигания.

Итак, на помощь нам приходят обычные силовые реле. Схема будет чуть ниже, а реализовано все до безобразия банально: из штатного разъема РР аккуратно вынимаем провод “+” (прямо с клеммой, для последующей вставки в релейную колодку) и делаем его сигнальным для нашего дополнительного реле. Второй контакт обмотки доп. реле – естественно, на “массу”. Силовые контакты реле подключаем следующим образом: один (у меня это “30”) – на “+” АКБ (я завел на вход блока силовых предохранителей, но у меня 3110, на более старых моделях правильнее заводить на вывод В+ генератора, или переделывать проводку по схеме 3110, притом провод генератор – АКБ делать сечением не менее 10 кв. мм). Второй (“87”, соответственно) – на контакт “+” реле-регулятора (вместо вынутого штатного провода).

Таким образом, обеспечивается соединение измерительной цепи РР с “плюсом” аккумулятора только при включенном зажигании.

Теперь о том, что это дало. Запустил двигатель. Холостой ход – 600. Напряжение на АКБ четко поддерживается 14,3 В плюс-минус 30 мВ (при измерении тестером очень хорошо видно, как РР переключается в пределах напряжения стабилизации). Но не обошлось без багов. Даю нагрузку: дальний, печка, обогрев стекла, еще аварийку включил. Просадка до 12,1. Но держит стабильно. Оставил одну печку – 14,3 снова. С повышением оборотов (примерно до 800-900) напряжение возрастает до 14,3 В и стабилизируется на этом значении, независимо от нагрузки.

Вывод отсюда таков: штатный 65-амперный генератор ЗМЗ-402 при оборотах ниже 900 [почти] не работает. О чем, кстати, говорит его заводская характеристика. Недостаток – напряжение на генераторе в этом режиме порядка 16 В, что высоковато. Но при оборотах 900 и выше все отлично! Начинается полноценная зарядка аккумуляторной батареи. То есть, заряжаться (с включенной нагрузкой) АКБ начинает на более низких оборотах, чем в штатном варианте. Притом напряжение зарядки – стабильно! Возможно, для этого (а также для поддержания давления масла на приемлемом уровне) при частом стоянии в пробках холостые лучше поднять. Я пока не поднимал, потому что в пробках стою редко. Тем не менее, разница, по сравнению со штатной схемой, заметна даже без приборов – просто по тому, как работают потребители.

Теперь пару слов о падении напряжения после замка и компенсации последствий “переподключения” РР. В общем, у меня на замке падает где-то 0,5 В, что в принципе меня не очень устраивает, но менять контактную группу замка не хочется. Точнее, это не решит проблемы в корне. Что сделал: поставил по цепи 15/2 еще одну разгрузочную релюху, теперь на мощные потребители (печка, дворники, обогрев) поступает напряжение с АКБ напрямую. Повторюсь, на более старых моделях более правильным является подключение мощных нагрузок непосредственно на генератор.

——- В следующей серии – разгружаем замок зажигания от тока возбуждения (или еще одно реле в схему зарядки). Должно дать ту самую вожделенную зарядку с самых что ни на есть холостых оборотов двигателя, ну и замок подаст заявку на вечную жизнь (хватит с него токов системы зажигания). А еще расскажу, как можно задействовать неподключенную лампу контроля заряда в комбинации приборов. Осталось только воплотить в металле. Ну и фотке, конечно, куда ж без них.

Источник: forum.allgaz.ru

Проверка генератора на автомобилях с двигателем типа ЗМЗ-402

На автомобили с двигателями ЗМЗ-4025 и ЗМЗ-4026 устанавливают генераторы 16.3701 или 191.3701, неоснащенные встроенным регулятором напряжения. Эти генераторы работают совместно с выносным транзисторным регулятором напряжения типа 13.3702-01 или 50.3702, имеющим электронную защиту от короткого замыкания в цепи обмотки возбуждения генератора.

Работу удобнее выполнять вдвоем.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. В таком режиме замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены контактные кольца, изношены или «зависли» щетки. Для того чтобы убедиться в неисправности регулятора напряжения – выключаем все потребители кроме габаритного света и замеряем напряжение при оборотах 1000…1200 мин –1 , которое должно находиться в пределах 13,8…14,5 В.

2. К выводу «Ш» колодки, и корпусу регулятора напряжения присоединяем вольтметр или контрольную лампу. Включаем зажигание

Если напряжения нет (лампа не горит) – возможна одна из следующих неисправностей: нарушение контакта обмотки возбуждения с контактными кольцами; обрыв обмотки возбуждения; «зависание» щеток в каналах щеткодержателя; подгорание, окисление и сильный износ контактных колец ротора.

Регулятор Диагностика

Определить неисправность регулятора напряжения можно по косвенным признакам. Прежде всего, это неправильный заряд батареи:

• Перезарядка — электролит кипит, раствор кислоты попадает на части тела
• Недозарядка — двигатель не запускается, лампы горят до пола

Однако желательно диагностировать устройства — вольтметр или тестер. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых автомобильных сетях рассчитано на 14,8 В) на высоких скоростях или минимального значения 12,8 В на низких скоростях вызывает замену / ремонт реле контроллера.

Встроенный

Чаще всего регулятор напряжения встроен в щетки генератора, поэтому необходимо проверить

уровень этого узла:

• После снятия защитной крышки и отвинчивания винтов, щетка в сборе
• Когда щетки изнашиваются (остается меньше 5 мм), замена должна выполняться без сбоев
• Диагностика генератора с мультиметром проводится в комплекте с аккумулятором или зарядным устройством
• «Отрицательный» провод от источника тока замыкается на соответствующую пластину регулятора
• «Положительный» провод от зарядного устройства или аккумулятора подключен к аналогичному разъему реле
• Тестер установлен в режиме вольтметра 0 — 20 В, щетки наложены на щетки
• В диапазоне 12,8 — 14,5 В между щетками должно быть напряжение
• Когда напряжение поднимается выше 14,5 В, стрелка вольтметра должна быть нулевой

В этом случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном диапазоне напряжений, выключать, когда эта характеристика увеличивается больше этой величины.

Удаленный

Диагностические различия для дистанционного реле отсутствуют, но его не нужно снимать с корпуса генератора. Регулятор напряжения генератора можно проверить во время работы двигателя, изменив скорость с низкой на среднюю, а затем на высокую. Одновременно с увеличением скорости необходимо включить дальний свет (минимум), кондиционер, монитор и другие потребители (максимум).

Таким образом, при необходимости владелец транспортного средства может заменить стандартное реле регулятора напряжения на более современную модификацию встроенного или выносного типа. Диагностика здоровья доступна самостоятельно с обычной автомобильной лампой.

Источник

Проверка генератора на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Пускаем двигатель, даем ему поработать несколько минут, затем, нажав на педаль «газа», доводим обороты коленчатого вала до 3000 мин –1 . Включаем потребители: дальний свет фар; вентилятор отопителя; стеклоочиститель; аварийную сигнализацию. Замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 12 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом, окислены или замаслены кольца обмотки возбуждения, изношены или «зависли» щетки.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Снятый регулятор напряжения можно проверить следующим образом. Подключаем между щетками лампу (21…35 Вт, 12 В). К выводу «D» подключаем +12 В, а к выводу «масса» — «минус». Лампа при этом должна гореть, а при повышении напряжения источника в пределах 13,5–14,2 В – погаснуть. Если лампа горит в обоих случаях, заменяем регулятор.

Проверку диодов выпрямительного блока и дополнительных диодов см. «Снятие и ремонт генератора ». Выпрямительный блок при выходе из строя его элементов рекомендуем менять в сборе. Допускается замена отдельных диодов, однако потребуется их перепрессовка в держатель – операция, требующая аккуратности и навыка.

Страница 1 из 3

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин –1 , которое должно находиться в пределах 13,5…14,2 В.

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку	2. Снимаем наконечники провода конденсатора с вывода «+» генератора.
3. Ключом «на 8» отворачиваем гайку крепления конденсатора

На любом автомобиле генератор выполняет две важные функции – обеспечивает все потребители необходимой электроэнергией, подзаряжает аккумуляторную батарею. Генератор «Газель» вырабатывает электрический переменный ток, а постоянное напряжение, необходимое для бортовой сети, достигается с помощью выпрямителя.

От работоспособности источника энергии зависит очень многое – с неисправным генератором автомобиль эксплуатировать невозможно.

Устраняем неисправности

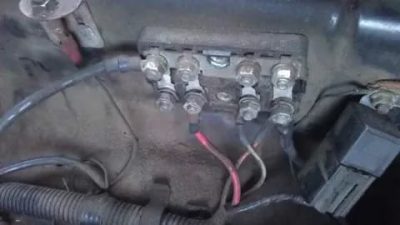

Рассмотрим наиболее распространенные причины, почему нет зарядки АКБ автомобилей ГАЗ с моторами ЗМЗ 402, 405 и 406, а также расскажем, что можно сделать в каждом конкретном случае.

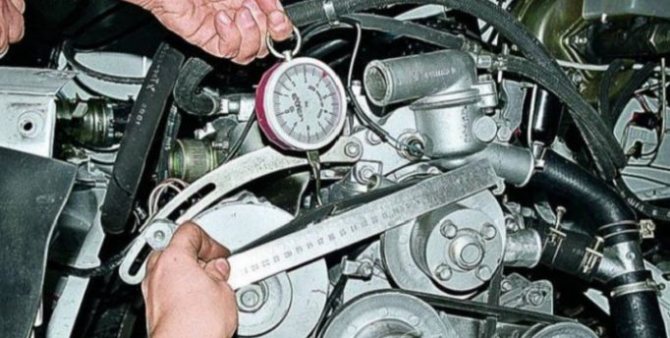

Проверка натяжения ремня

С течением времени ремень привода может растянуться, и он начнет проскальзывать. Чтобы проверить его натяжение, нужно приложить к середине его верхнего участка силу, равную 40 Н (4 кгс). При этом ремень должен прогнуться на 8-10 мм.

Чтобы отрегулировать натяжение ремня на автомобиле ГАЗ с двигателем 402, нужно:

с помощью ключа ослабить крепление двух болтов, которыми генератор крепится к кронштейну;

ослабить затяжку болта, крепящего регулировочную планку;

используя гаечный ключ, ослабить крепление регулировочного болта;

• увеличить натяжение ремня, поворачивая генератор в сторону, противоположную той, где находится блок цилиндров мотора;
• затянуть регулировочный болт и проверить натяжение, если оно в пределах нормы — затянуть все остальные болты.

На машинах с двигателем ЗМЗ-406 при нагрузке 80 Н (8 кгс) прогиб должен быть 15 мм. Чтобы добиться этого, требуется:

при помощи гаечного ключа ослабляем крепление болта натяжного ролика;

натягиваем ремень, поворачивая регулировочный болт по направлению движения часовой стрелки.

Проблемы с проводкой

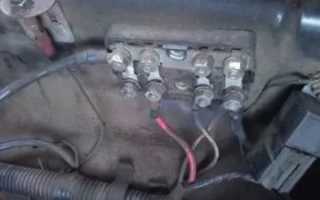

Иногда причиной, почему пропала зарядка, может стать плохой контакт. Наиболее частой причиной нарушения контактов является окисление клемм аккумулятора. Чтобы их почистить, нужно:

отсоединить провода от АКБ;

протереть аккумулятор;

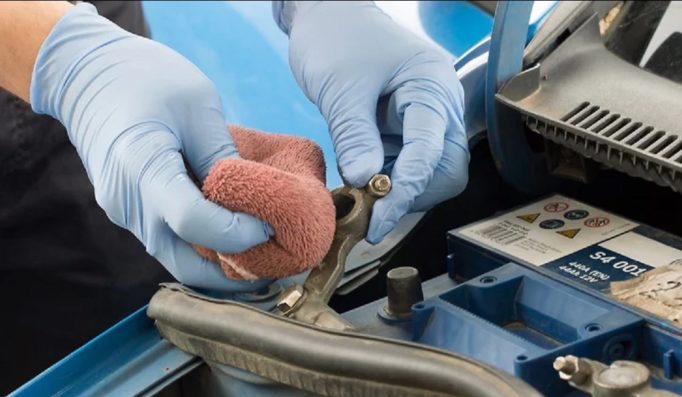

• приготовить чистящую жидкость (30 г соды развести в 0,5 л воды);
• намочите в приготовленной жидкости зубную щетку и почистите клеммы;

очистите контакты от чистящей жидкости и протрите их сухой тряпкой;

подсоедините провода к аккумулятору.

Как проверить генератор

Не снимая генератор, можно проверить роторную обмотку на обрыв. Для этого снимаем щеточный узел, устанавливаем предел измерения омметра до 10 Ом и измеряем электрическое сопротивление ротора. Оно должно быть в пределах от 2,5 до 3 Ом.

Чтобы проверить генератор после снятия, выполняем следующие действия:

• подключаем минус аккумулятора к корпусу генератора;
• положительный вывод подключаем к щеткам ротора;
• подключаем один выход контрольной лампочки к минусовой клемме АКБ, а второй — к силовому выходу генератора.

Теперь при вращении шкива генератора лампочка должна загораться.

Видео быстрой проверки генератора:

Диагностика реле-регулятора

Для проверки реле-регулятора нужно запустить двигатель автомобиля и включить фары. Через 25 минут требуется измерить напряжение между клеммой «В+» (для моторов ЗМЗ 405 и 406) или 30 (для ЗМЗ 402) генератора и массой. Напряжение должно в диапазоне от 13,6 до 14,6 В. Если оно выходит за эти пределы, то регулятор не выполняет своих функций.

Еще один способ проверки снятого с автомобиля реле-регулятора вы можете увидеть в видеоролике:

Сейчас читают:

Пропала зарядка на Ниве: основные причины и инструкция по ремонту всех моделей

Почему пропала зарядка на ВАЗ 2107 — ищем и устраняем неисправности

Нет зарядки на ВАЗ 2114 — основные причины и способы их устранения

Как отремонтировать блок питания компьютера своими руками

Почему ноутбук не включается без аккумулятора

Схема генератора Газели

Генератор на автомобилях Газель – это синхронная трехфазная электромашина, в обмотках возбуждения которой вырабатывается электрический ток. Ротор (якорь) вращается в корпусе и находится внутри постоянного магнитного поля, которое создается статором (обмоткой). Электричество здесь вырабатывается следующим образом:

• с запуском двигателя от коленчатого вала через приводной ремень движение передается на шкив генераторной установки;
• вместе со шкивом начинает вращаться ротор, между статорной и якорной обмоткой возникает магнитное поле;
• за счет электромагнитной индукции вырабатывается ЭДС, появляется переменный ток;
• диодный мост, состоящий из диодов разной полярности, выпрямляет электрический ток, делая его постоянным;
• затем ток с коллектора ротора передается на щетки и подается на реле-регулятор;
• регулятор ограничивает напряжение, обеспечивая безопасную работу потребителей.

Схема генератора «Газели» очень простая, узел состоит из следующих деталей:

• корпуса, он из двух половинок – алюминиевых передней и задней крышки;
• неподвижной обмотки – статора;
• вращающегося вала – ротора (якоря);
• шкива и крыльчатки;
• диодного (выпрямительного) моста;
• двух подшипников, на которых вращается якорь;
• щеточного узла;
• реле-регулятора (регулятор напряжения).

Следует отметить, что регулятор напряжения не на всех моделях «Газелей» находится непосредственно на генераторе, на автомобилях с двигателем ЗМЗ-402 реле-регулятор может крепиться на лонжероне.

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

ПРИМЕЧАНИЕВ процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА , где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения
на автомобиле
Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

• запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
• с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
• напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

1. отверните болты крепления защитного кожуха и снимите его;
2. отверните два болта крепления регулятора напряжения;
3. осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
4. проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
5. измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

• ЗМЗ-402;
• ЗМЗ-4063.

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток. Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

• электростеклоподъемники;
• электроантенна:
• аудиосистема;
• кондиционер;
• дополнительный вентилятор охлаждения в салоне;
• дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

• у такой электрической машины более высокая цена;
• габаритный узел не всегда может подойти по размерам.

Генератор, как и любая другая деталь в автомобиле, имеет свойство ломаться, всего существует несколько видов неисправностей:

• полностью пропадает зарядка;
• идет «недозаряд»;
• появляется большое напряжение в сети (более 14,7 Вольт);
• генератор начинает шуметь.

Причин возникновения шума может быть несколько:

• изношены или установлены дефектные подшипники;
• имеет дефекты приводной ремень;
• натяжка ремня слабая, и поэтому возникает свист;
• крыльчатка задевает за ремень или корпус генератора;
• поврежден шкив;
• открутился генераторный крепеж.

Если напряжение в бортовой сети автомобиля выше допустимой нормы, причина неисправности здесь одна – вышел из строя реле регулятор. По этой же причине может быть и недозаряд – регулятор напряжения не справляется со своими функциями.

Если зарядки не хватает, или она полностью отсутствует, причин возникновения таких неполадок может быть несколько:

• изношены щетки в щеточном узле;
• присутствуют обрывы или замыкание в обмотке якоря;
• эти же самые дефекты имеются в статорной обмотке;
• неисправен диодный мост.

На автомобиле «Газель» генератор достаточно легко можно отремонтировать, но если дефектов в нем слишком много (например, неисправны одновременно ротор и статор), легче купить новый узел и поменять его.

Перезаряд аккумулятора от генератора, причины и способы их устранения

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Газель. Нет зарядки при исправном генераторе

Эта цепь в себя включает:

• Генератор;
• Выпрямительный блок (диодный мост);
• Реле-регулятор;
• Блок предохранителей;
• Замок зажигания;
• Контрольная лампа заряда;
• АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» итак: после запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел начинает вырабатывать электроэнергию.

Но поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.

После выпрямительного блока электроэнергия идет на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.

После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

Подробная схема показана ниже.

Особенности работы цепи

Выше указана общая схема цепи, без подробностей, но ее достаточно для понимания, как все работает. Теперь об особенностях работы подзарядки батареи.

Ремень генератора Газель

На автомобилях Газель генераторный ремень приводит в движение генератор, тем самым обеспечивая вращение ротора, за счет чего вырабатывается необходимый для бортовой сети электроток. Различные модели двигателей комплектуются разными типами и размерами ремней:

• ЗМЗ-402 – зубчатый или гладкий поликлиновый ремень, размер – 10х1030 мм;
• УМЗ-4216 – такого же типа, как и на моторе ЗМЗ-402, размер – 13х1040;
• ЗМЗ-406 (405) с гидроусилителем руля – многоручейкового типа, длина – 1420 мм;
• ЗМЗ-406 (405) без ГУР – многоручейкового типа, 1220 мм;
• Chrysler – поликлинового типа, 1750 мм;
• Cummins 2.8 – многоручейкового типа, 1226 мм.

В зависимости от модели двигателя и производителя генераторные ремни могут быть разными по цене, со временем они изнашиваются, и подлежат замене. Так как ременная передача обеспечивает еще вращение водяного насоса, при слишком сильной натяжке генераторного ремня появляется шум подшипников помпы и самого генератора. Очень слабую натяжку тоже делать нельзя:

• пропадает зарядка;
• слабо качает водяной насос, соответственно, начинает перегреваться двигатель;
• появляется очень неприятный свист ремня.

Для автомобилей «Газель» и «Соболь» генераторы выпускают разные производители, наиболее известными фирмами являются:

• ELDIX (Болгария);
• ПРАМО-ИСКРА (город Ржев);
• КЗАТЭ (старое название КАТЭК, Самара);
• БАТЭ (Белоруссия).

В 2021 году генераторы на коммерческие автомобили ГАЗ в среднем стоят от 4000 до 9000 рублей, стоимость узла во многом зависит от завода-изготовителя, модели двигателя и мощности самого генератора. Наиболее дорогими являются детали для турбодизеля Cummins, цены на запчасти находятся в пределах от 8 до 15 тысяч рублей, наиболее дорогими являются детали оригинального производства. Генератор ЗМЗ-402 производства КЗАТЭ на 65 Ампер стоит относительно недорого – в среднем 4,5-5 тыс. руб.

Реле генератора газель 402 двигатель

На “Волгу” и “Газель” ставился двигатель ЗМЗ 402.
Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра)

Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

• если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
• нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
• новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

• после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

Если в генераторе изнашиваются подшипники, в генераторном узле появляется шум (гул). Некоторое время с таким шумом ездить можно, но нежелательно, а затягивать с ремонтом надолго нельзя – подшипники могут заклинить и сгореть. Меняются подшипники всегда на снятом генераторе, и чтобы произвести замену, генераторный узел необходимо разобрать. Подобную работу можно произвести самостоятельно, но следует учитывать, что подшипники запрессовываются, и для демонтажа их потребуется специальный съемник. Задний подшипник жестко напрессовывается на вал ротора, и без съемника здесь практически не обойтись.

В некоторых случаях в передней крышке корпуса подшипник закипает намертво, и в таком случае его легче заменить в сборе с крышкой.
