Рулевая рейка – это элемент управления автомобилем, предназначенный для преобразования вращательного движения руля в поступательное движение рулевых тяг, которые, в свою очередь, осуществляют поворот колес.

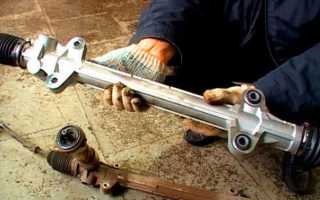

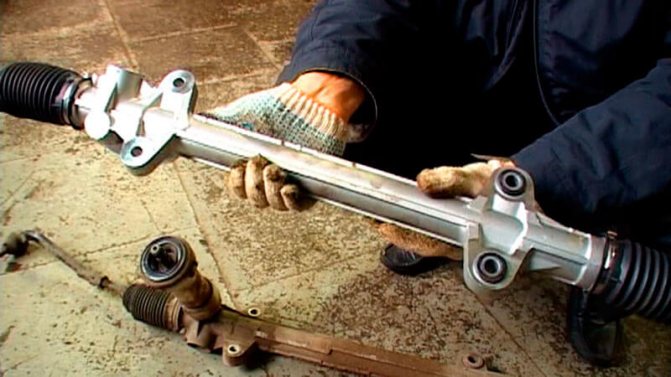

Устройство рулевой рейки

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

По данной теме есть похожая статья — LADA Granta: технические характеристики, комплектации и цены.

Рулевой механизм представляет собой зубчатую пару шестерня-рейка. Имеется регулировочный винт, предназначенный для нивелирования зазора при выработке вала.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Как определить неисправность рулевой рейки? Видео:

Первичная диагностика рулевой рейки

Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.

1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.

Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.

2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.

Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.

Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.

А ранний ремонт может стоить всего лишь ремкомплекта, который по цене несоизмеримо дешевле.

3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.

Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.

Это приводит к быстрому износу рулевого механизма, так как происходит трение деталей с недостаточным количеством и качеством смазки.

Также неправильная регулировка рулевой рейки влияет на характер вращения руля. Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.

4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.

При наличии хотя бы одного из этих признаков необходимо провести более точную диагностику.

Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.

https://youtube.com/watch?v=eejXH7adrzQ

ЗАМЕНА РУЛЕВОЙ РЕЙКИ ВАЗ 2108,2109,21099,2113,2114,2115

Причины стука рулевой рейки. Как правильно подтянуть рейку

замена рулевой рейки

Взаимозаменяемость рулевых реек ВАЗ

На «десятку» завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.

Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его отремонтировать.
xn--2111-43da1a8c.xn--p1ai

Как снять рулевую рейку?

Для демонтажа понадобятся следующие инструменты:

• рожковый или торцевой ключ на 22, 13, 10, 8;
• отвертка плоская;
• домкрат.

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника.

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

Выворачиваем колеса максимально влево. Поднимаем на домкрате левую сторону автомобиля у переднего колеса. Снимаем колесо.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Рожковым или торцевым ключом отвинчиваем два болта. Достаем соединительную и стопорную пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Иногда шлицы закисают в пазах колонки и может понадобиться немалое усилие, чтобы валик вышел из шлицевого паза.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

Ваз 2114, избавляемся от стука рулевой рейки. Видео:

Ваз 2114, избавляемся от стука рулевой рейки

Как разобрать рулевую рейку Ваз 2114 и заменить изношенные детали

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

• Набор гаечных ключей;
• Домкрат;
• Шестигранный ключ на 17 миллиметров;
• Баллонный ключ;
• Кирпичи или похожие материалы (для удержания передней части машины без колес);
• Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
• Сухие тряпки;
• Смазка типа Литол;
• Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
2. Включите стояночный тормоз, чтобы машина не двигалась.
3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
14. Возьмите свою новую рейку, снимите с нее заглушки.
15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
19. На кардане фиксируется стопорный болт.

Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

• Затем вынимаем уплотнительное кольцо и шайбу.
• Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
• Проверяется состояние шарикового подшипника.
• Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
• Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
• Новый напрессовать через трубчатую наставку в тисках или на прессе.
• Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки.

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Замена рулевой рейки на ВАЗ 2110 и 2112. Легкий способ

К сожалению, такая процедура, как замена рулевой рейки на ВАЗ 2110 и 2112, не является редкостью. Но, нужно сказать спасибо инженерам, которые сделали эту работу довольно простой. Сделать ее можно в любом гараже. В обязательном порядке, после проведения всех действий, не забудьте проверить углы установки колес. Даже при аккуратной и внимательной замене шестерни можно ошибиться с этим показателем. Поэтому, лучше проверить его. Это в любом случае окажется дешевле, по сравнению с покупкой новой резины взамен поврежденной. Не стоит затягивать с заменой этой детали, от исправности рулевого управления во многом зависит ваша безопасность во время движения.Замена рулевой рейки на ВАЗ 2110 и 2112 необходима при явных признаках ее неисправности. Поэтому, очень важно следить за состоянием рулевого механизма. Проблемы с рейкой могут возникать следующие:

• Протечки жидкости из-за трещин на корпусе. Диагностируется по лужицам на асфальте после стоянки, в дальнейшем, могут возникать стуки при повороте руля;
• Стуки при движении. Обычно это говорит о высоком износе деталей. Зачастую, вместе с этим наблюдается и повышенный люфт. Автомобиль начинает рыскать по дороге;
• Механическое повреждение. Часто в ДТП страдает именно рейка, ее довольно легко погнуть. При такой неисправности возникают проблемы с поворотом руля.

Любые из этих неисправностей можно устранить только полной заменой поврежденной детали. Причина проблем обычно заключается в низком качестве наших дорог. Рейка принимает на себя практически все удары. Не способствует долгой службе детали спортивный стиль вождения. В некоторых случаях причиной становится естественный износ деталей.ЗаменаКак уже упоминалось, работа по снятию и установке рулевой рейки на «десятку» достаточно проста. Перед началом ремонта важно подготовить автомобиль к работе. Отключите аккумулятор, конечно, работать вы будете не с электрикой, но предосторожность лишней не будет. Задомкратьте машину, при этом, под задние колеса поставьте упоры. Под сам автомобиль установите специальную подставку. Заранее обработайте все соединения с резьбой проникающей смазкой. Производится замена в следующем порядке:

• Снимите передние колеса;
• Желательно снять левый локер, он будет мешать при извлечении рейки. Но, это не обязательно;
• Откручиваем винт, крепящий муфту. Подобраться к нему можно из салона. Для этого, вам пригодится торцовый ключ ”13”;
• Отсоедините рулевые наконечники от поворотных кулаков. После чего, обязательно штангенциркулем измерьте расстояние от шарового шарнира до тяги. Это позволит примерно выставить угол установки колеса, и без особых проблем доехать до сервиса, для более точной регулировки;
• Рейка к кузову крепится на 2 винтах. Нужно их открутить. Делается это из моторного отсека. Для большего удобства воспользуйтесь головкой с удлинителем. В процессе откручивания, обязательно придерживайте деталь. Открутив винты, пошевелите рейку, убедитесь, что она нигде больше не закреплена;
• Извлеките рейку через левую арку.

Осмотрите снятую деталь. Если проблема в поврежденных пыльниках, то имеет смысл просто их заменить. Для этого, приобретите ремкомплект для рулевой рейки. Но, учтите, что, скорее всего туда уже попала грязь. Поэтому, после такого ремонта деталь может сломаться довольно быстро, и восстановлению она подлежать уже не будет.Сборка производится в обратном порядке. Но, тут имеются свои нюансы. Все резьбовые соединения требуется протягивать с конкретным моментом силы. Для этого, обязательно воспользуйтесь динамометрическим ключом. Все соединения перед сборкой нужно обязательно помазать Литолом 24 или графитной смазкой. Через 100 километров проверьте затяжку гаек и винтов. Как не ошибиться при выборе?Новая рейка стоит порядка 3000 рублей, тюнинговые версии могут стоить значительно дороже. При выборе старайтесь отдавать предпочтение оригинальным деталям, ну или, в крайнем случае, копиям от известных производителей. Запчасти, которые производятся мелкими и малоизвестными компаниями не всегда радуют качеством. Обязательно перед покупкой осмотрите деталь. Она не должна иметь никаких дефектов и повреждений.В магазинах встречается довольно много подделок. Поэтому, будьте внимательны. Посетите сайт производителя детали, которую вы собираетесь купить, обычно, там можно найти подробное описание особенностей упаковки. Это позволит определить подделку.Заключение. К сожалению, рулевое управление отечественных автомобилей ломается довольно часто. Низкое качество деталей, усугубляется плохими дорогами. Поэтому, замена рулевой рейки на ВАЗ 2110 и 2112 не является редкостью. На практике, эта работа не является сложной. Все действия выполняются с минимальным набором инструментов. AutoFlit.ru

Смазка

Для автомобилей ВАЗ единственная смазка для рулевой рейки, которая рекомендуется заводом-изготовителем, – это ФИОЛ-1.

1. Смазка при сборке. Сначала смазывается рейка и внутренняя полость корпуса.

Как отрегулировать развал-схождение своими руками? — здесь больше полезной информации.

• Затем наносится обильный слой на пластиковую втулку.
• Закладывается смазочный материал в посадочное место для игольчатого подшипника.
• Рейка устанавливается в корпус.
• Смазывается вал-шестерня рулевого механизма.
• Смазка обильно забивается в подшипник.
• Смазывается упор.
• Устанавливаются винты и стопоры.
• Одевается кожух и пыльники.

2. Смазка без снятия рейки. После перекусывания пластиковых хомутов снимаются боковые защитные колпаки.

Именно через боковые отверстия в корпусе рейки производится закачка смазки. Процедуру эту рекомендуется проводить не реже, чем раз в 150 тысяч км пробега.

Для удобства и большей эффективности можно использовать шприц с насадкой из резинового шланга такого диаметра, чтобы можно было просунуть его между рейкой и корпусом. Шланг нужно проталкивать с той стороны, где крепятся болты тяг.

Вас заинтересует эта статья — Когда и как производится замена ступичного подшипника?

В этом месте на втулке имеется разрез, через который смазка пройдет в пространство за втулкой и смажется рулевой механизм.

Чем смазать рулевую рейку при отсутствии ФИОЛа:

• Литол. Является самой подходящей смазкой на замену рекомендуемой. Обладает хорошими смазочными свойствами и долговечностью.
• Солидол. Не рекомендуется ввиду его склонности к высыханию со временем и потерей смазочных свойств.
• Графитовая смазка. По той же причине, что и солидол, не совсем подходит для смазки рейки.

Замена втулки рулевой рейки.Стук в передней подвеске

Как подтянуть рулевую рейку?

• Регулировка рулевой рейки на автомобиле ВАЗ2114 осуществляется при помощи регулировочного винта. Он расположен спереди на корпусе рейки в одной плоскости с рулевым механизмом.
• Для регулировки понадобится специальный восьмигранный ключ. Подтяжку нужно производить осторожно, чтобы не пережать рейку и не заклинить механизм.
• Проворачиваем ключом винт по 45-60 градусов. После каждой такой процедуры проверяем эффект короткой поездкой с большим количеством поворотов.
• Продолжать до тех пор, пока не будет наблюдаться увеличение сопротивления рулевого колеса повороту. Сразу после этого нужно отпустить регулировочный винт в положение, которое было до последней проверки.
• Подтяжка рулевой рейки считается удачно выполненной, если при минимальном люфте в рулевом механизме руль вращается свободно и после поворота самостоятельно возвращается в центральное положение.

Признаки неисправностей рулевого механизма на ВАЗ-2114

Первые симптомы, по которым понятно, что нужно подтянуть рулевую рейку:

• большойлюфтрулевогоколеса;
• протеканиесмазкичерезсальникирейки;
• неожиданноезакусываниерейкивовремяезды;
• стукподкапотомприпередвижениипоплохойдороге.

Закусывание рулевой рейки среди дороги может привести к ДТП, и в большинстве случаев только подтяжкой не обходится, но это не значит, что ее невозможно отрегулировать. Подтянуть рулевую рейку можно двумя способами: не снимая с автомобиля или на демонтированной рейке.

Второй способ применяется после капитального ремонта или замены механизма. Мы же рассмотрим простой способ, цель которого убрать увеличенный люфт и стуки под капотом.
