В состав современного газобаллонного оборудования (ГБО) входит ряд электронных устройств, призванных обеспечить его надёжное и эффективное функционирование. Одним из таких приборов является мап сенсор ГБО 4 поколения, он же датчик абсолютного давления (ДАД), разрежения и часто температуры.

Мап датчик ГБО представляет собой аналоговый или цифровой прибор, контролирующий абсолютное давление (АД) в системе ГБО, иными словами, степень разрежения воздуха во впускном коллекторе ДВС.

Назначение

Мап датчик ГБО представляет собой аналоговый или цифровой прибор, контролирующий абсолютное давление (АД) в системе ГБО, иными словами, степень разрежения воздуха во впускном коллекторе ДВС.

Полученные от датчика сведения поступают к системе управления газовыми форсунками для расчёта плотности и расхода воздуха при приготовлении газо-воздушной смеси. По величине АД определяется нагрузка на двигатель в конкретный момент времени при любом угле открытия дроссельной заслонки.

От корректной работы датчика абсолютного давления газа зависит соотношение воздуха и подаваемого газа в газо-воздушной смеси, поступающей к камере сгорания ДВС. В случае передачи некорректных данных на электронный блок управления (ЭБУ) ГБО качество смеси не будет соответствовать оптимальному значению (то есть смесь будет либо обогащённой, либо обеднённой), что приведёт, как минимум, к потере мощности и перерасходу топлива.

Общепризнанные производители ГБО 4 поколения обычно комплектуют свою продукцию датчиками давления газа. Однако эти устройства можно приобрести по отдельности и встроить в уже установленную систему.

MAP сенсор PS-02 (Диджитроник)

Признаки неисправностей и пути решения

Как только появятся первые признаки неисправностей ГБО 4-го поколения, следует бить тревогу, выяснять причину и заниматься ремонтом. У каждого бренда ГБО имеются свои слабые места. Так, например, мастерам автосервисов помогает в работе таблица неисправностей гбо 4 поколения альфа.

Характерных симптомов поломок не так уж и много, способы устранения не сложные, если вникнуть в суть проблемы изначально.

Провалы при перегазовках

Если ощущаются провалы при резких перегазовках, причины может быть несколько:

• засорённый газовый фильтр;
• нет давления в газовом редукторе;
• вышел из строя map sensor;
• газовые форсунки откалиброваны неграмотно;
• засорился газовый трубопровод.

Сложность ремонта зависит от того, что придётся делать. Иногда причин может быть несколько одновременно.

Мотор «троит»

ГБО четвертого поколения любого бренда, brc, диджитроник, томасетто, ловато, альфа может давать сбой. Возможные неисправности выдаёт и ГБО тартарини 4 поколения при неправильных настройках. Если во время перевода двигателя с бензина на газ, мотор начинает троить, это говорит о том, что газобаллонная система вышла из строя, эксплуатировать её без ремонта дальше опасно.

Необходимо переключить двигатель на штатное автомобильное топливо и отправиться в автосервис. Ремонтировать самостоятельно при таких симптомах не получится, нужна серьёзная диагностика.

Утечка антифриза

Если под машиной появляется «лужа», уровень антифриза в бачке упал до критического состояния и доливы не помогают, вероятно, была неудачная врезка ГБО в систему охлаждения (нарушена герметизация стыков), либо неисправен редуктор.

Опасно попадание антифриза во впускной коллектор, либо газ может пойти в систему охлаждения. Необходимо срочно обращаться к мастеру по установке ГБО.

Перегревается мотор

Когда указатель температуры зашкаливает за красную линию и охлаждающая жидкость кипит, это происходит из-за нарушения прохождения жидкости по системе, её завоздушивания.

Ремонтные затраты на начальной стадии незначительны, необходимо согнать воздушные пробки, иногда требуется замена хомутов и патрубков.

Автомобиль при переводе на газ работает «рывками»

Неравномерное нарастание мощности на газу, силовая установка работает нестабильно, при переводе ТС на бензин ситуация стабилизируется не всегда означает поломку.

Самое безобидное, что может быть, это заканчивается газовое горючее. Более серьёзная причина кроется в некорректной работе форсунок. При втором варианте придётся менять комплект форсунок.

Не работает индикатор уровня газового горючего

Что делать, если при любом количестве заправленного газа, указатель не выдаёт фактический уровень?

Датчик, который несёт ответственность за индикацию уровня газа, может работать некорректно при заклинивании поплавка. Если серьёзной поломки нет, то при легком постукивании по корпусу газового баллона, поплавок может «ожить». Вторая причина — неисправность электрической части. Здесь может быть всё, что угодно: начиная от обрыва проводов и заканчивая коротким замыканием.

Трудности при заправке газового баллона

Иногда не получается заправить газовый резервуар дополна, пистолет «отскакивает» раньше, чем нужно.

Если с оборудованием на автозаправке всё нормально (а в этом нужно убедиться), нужно «грешить» на электромагнитный клапан заправочного устройства. Мастера его обычно меняют либо снимают и чистят. Второй вариант дешевле.

Падает мощность автомобиля

Симптомы проявляются постепенно. Динамика мотора со временем ухудшается, хотя до этого всё было нормально, на бензине машина функционирует нормально.

• засорились фильтры ГБО;
• сбои в работе ЭБУ;
• неисправные форсунки.

Самое малозатратное мероприятие — это замена фильтров.

Появился запах газа

Даже при незначительной утечке запах газа будет ощущаться в салоне или рядом с автомобилем.

Небольшие утечки могут быть в местах соединений элементов ГБО с газовыми магистралями. Также необходимо проверить выхлопную систему.

Начинают проверку с герметичности газового трубопровода.

Мотор глохнет

Неисправности газового оборудования на автомобилях с инжектором могут проявится в самый ответственный момент, например, на перекрёстке, когда неожиданно заглох мотор.

Скорее всего, виновата неправильная настройка электронного управления, либо неправильно смонтирован редуктор.

Необходимо сделать диагностику ГБО и выполнить регулировку.

Перерасход газа

Согласно таблице расходования горючего, в идеале среднее потребление газа в литрах должно выше, чем бензина на 10-20%. Если машина «ест» 7 литров бензина на 100 км. по трассе, нормальным будет потребление газа 8-9 литров в тех же условиях.

Устройство и принцип действия

Несмотря на важность выполняемой работы, МАП сенсор является весьма надёжным, неприхотливым устройством. В корпусе прибора расположены пьезорезистивные преобразователи (датчики). Прибор сопоставляет давление в подводящем штуцере с давлением в этих датчиках, в зависимости от полученной разности посылает сигнал ЭБУ в виде выходного напряжения. По мере снижения АД (иными словами, с увеличением степени разрежения) в коллекторе значение выходного напряжения постепенно уменьшается.

Хотя МАП сенсор принято называть датчиком давления (поскольку это и есть его основное назначение), на самом деле он выполняет ещё дополнительные функции, а именно: измеряет разрежение воздуха, а иногда и температуру газа. То есть, в корпусе прибора фактически находятся два или три датчика, следящие за соответствующими параметрами.

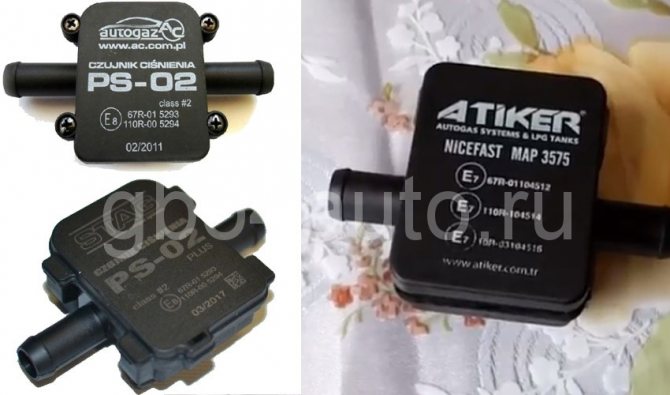

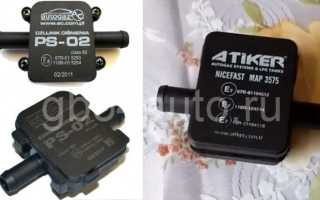

Различие мап сенсоров

Наиболее распространенным датчиком давления является PS-02. Именно эта модель мап сенсора может встречаться в различных корпусах, таких производителей как Атикер, Digitronic и прочих. Но за разными надписями на корпусе скрывается одна и та же плата.

Неисправности и проверка работоспособности

Практика эксплуатации МАП сенсора показывает, что нарушение его работоспособности нередко связано с неправильным монтажом. Необходимо понимать, что устанавливать прибор следует в точке, находящейся выше входного коллектора, а также рампы газового распределителя и фильтра тонкой очистки, к низу разъёмом (фишкой). Это исключает скопление пара, загрязнений и конденсата в корпусе датчика, повышает надёжность, корректность его работы.

Первыми признаками того, что МАП сенсор вышел из строя, являются:

• произвольный переход с газа на бензин и обратно;
• машина отказывается переходить на газ;
• «плавающие обороты» на холостом ходу;
• рывки при резком нажатии на акселератор;
• потеря приемистости;
• повышенный расход газа.

Помимо субъективной оценки можно применить «научный» подход с использованием вольтметра (для измерения напряжения) и медицинского шприца (для создания вакуума). Однако вряд ли найдётся много желающих утруждать себя подобным экспериментом.

Самый точный метод проверить работоспособность прибора (по давлению) — с помощью сервисного диагностического оборудования.

Чаще всего причиной неполадки является пробой датчика давления, он перестаёт фиксировать изменение давления газа. Однако и датчик разрежения может дать сбой, например в том случае, если перепутаны шланги давления и разрежения. Но есть производители, которые объединяют эти датчики для управления одним контроллером, тогда подключить шланги к map sensor можно в любом порядке.

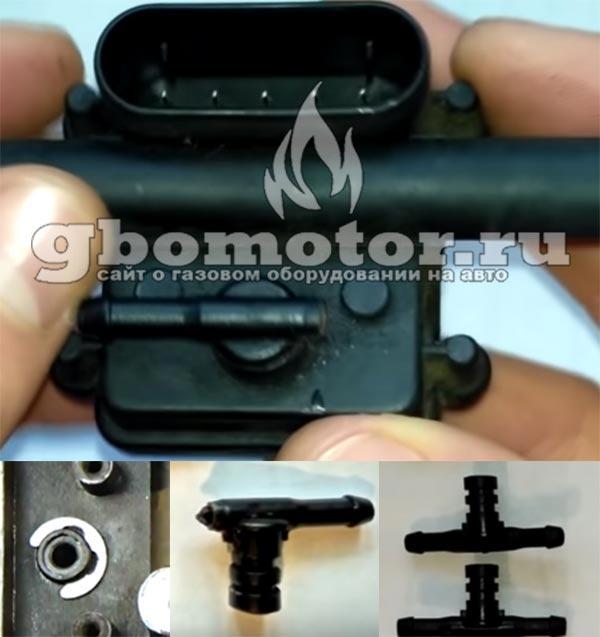

Замена вакуумного тройника (ремкомплекта) МАП-сенсора

Другой причиной может стать окисление проводов или утечка газа из-за износа резиновых уплотнителей (колец), потеря герметичности пластикового штуцера-тройника. Дефект не сложно обнаружить путём визуального контроля, а также исправить (в продаже имеется ремкомплект).

Большинство автомобилистов при возникновении малейших проблем с нормальной работой ГБО 4 поколения не стремятся проверить мап сенсор, а торопятся его поменять. В то же время во многих случаях есть реальная возможность «реанимировать» этот прибор, после чего он способен успешно проработать не один год. Таким образом, можно сэкономить порядка 3 тыс. рублей. Стоит ли игра свеч, каждый решает сам.

Датчик давления, разрежения и температуры газа: основные неисправности, ремонт своими руками

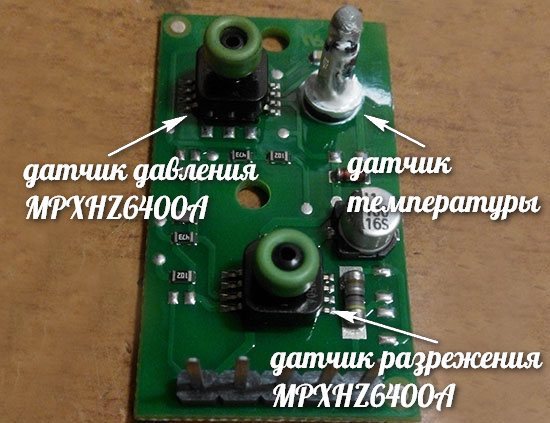

В газовом оборудовании 4-го поколения используются электронные датчики, которые взаимодействуют с электронным блоком и позволяют корректировать работу ГБО. Сегодня я расскажу о датчике давления разрежения и температуры газа. Тем, кто подумал, что это три разных датчика, объясняю — это один датчик, который выполняет сразу три функции.

Чаще всего этот датчик называют просто датчиком давления газа, поскольку в большинстве случаев он необходим именно для контроля давления. Однако внутри корпуса одного датчика находится три контроллера (давления, разрежения и температуры), которые следят сразу за тремя параметрами.

Неисправность датчика давления газа

Выход из строя, как правило, сопровождается произвольным переключением с газа на бензин, а также миганием индикаторов и звуковым сигналом. Что при этом происходит? Мембрана датчика давления (маркировка: MPXHZ6400A) выходит из строя, после чего датчик не реагирует на изменения давления газа.

Второй датчик — датчик разрежения (маркировка: MPXHZ6250A) измеряет давления воздуха, поэтому его мембрана стойка к газовому топливу, однако случается, что неисправен именно датчик разряжения. Например, если во время установки перепутать шланги (разрежения и давления), можно получить неисправный датчик разрежения.

Хотя у некоторых производителей два эти датчика представлены одним и тем же контроллером MPXHZ6400A, поэтому многие считают, что принципиальной разницы в подключении шлангов нет.

Ремонт датчик давления, разрежения и температуры газа

Большинство автомобилистов в случае неисправности датчика давления сразу же меняют, и это не странно, поскольку сами установщики утверждают, что датчики неремонтопригодные. Однако на практике все немного иначе.

Существуют способы реанимации этих датчиков, после чего они успешно работают еще довольно долго. Стоимость датчика давления газа составляет порядка 2-х 3-х тысяч рублей, поэтому вопрос, как вы понимаете, актуальный и стоит того, чтобы в нем разобраться.

Ремонт своими руками

Отремонтировать МАП сенсор своими силами может даже не очень искушённый в этом деле автолюбитель. В частности, предлагается следующий порядок замены датчика давления и/или разрежения.

1. Отсоединяется разъём, МАП сенсор демонтируется, производится его осмотр, очистка, продувка.
2. С помощью острой отвёртки поддевается, затем снимается пластиковая крышка (либо откручиваются винты), открывая доступ к плате с датчиками.
3. Откручивается плата и достаётся из корпуса.
4. Выпаивается неисправный элемент.
5. На его место впаивается новый датчик, далее надевается уплотнительное кольцо (стоимость датчика на алиэкспресс 350-450 рублей).

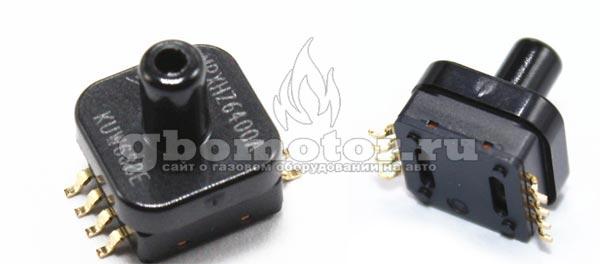

PS-02 марка датчиков давления MPXHZ6400A

Датчик MAP сенсора

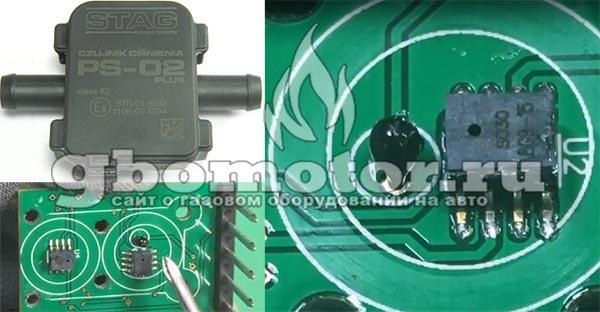

Map-сенсор фирмы Стаг (Stag) PS-02 plus маркировка датчика — S030/bg9-15

Датчики мап сенсора Стаг

После сборки остаётся поставить МАП сенсор на прежнее место, подсоединить разъём и проверить работоспособность ГБО.

Как проверить датчик температуры ГБО 4 поколения

Определить работоспособность термодатчиков можно двумя способами.

1. Подключить кабель для настройки газового оборудования. Сравнить показания измерителей в диагностической программе с реальными параметрами, полученными при помощи пирометра или термопары мультиметра.
2. Выставить мультиметр в положение измерения сопротивления и замерить сопротивление на контактах датчика (полярность не имеет значения). При температуре окружающего воздуха (25°C) показания должны соответствовать номиналу (указывается на корпусе датчика или в документации). Если нагреть термоэлемент, хотя бы руками, его сопротивление должно понижаться.

Устройство и принцип работы газовых датчиков

Уровень находящейся в баллоне жидкой фракции пропанобутановой смеси фиксирует поплавок, такой же как и в бензиновом баке. Однако газовый баллон, в отличие от бензобака, герметичен и находится под высоким давлением, поэтому связка «поплавок-датчик» работает с учётом этой особенности. А именно, перемещение поплавка вызывает вращение подвижного магнита, расположенного в корпусе мультиклапана, который передаёт вращение на магниты стрелочного указателя.

Механическая часть у датчиков идентична, но ДУТ четвёртого поколения, ещё передаёт сигнал на кнопку ГБО с помощью встроенных последовательно соединённых резисторов или микросхемы. Где дорожка из светодиодов показывает остаток топлива.

Как устроен датчик и принцип его функционирования

Автовладельцу, который устанавливает газобаллонное оборудование на свой автомобиль, вовсе не обязательно знать, что такое МАП-сенсор, как он устроен и особенности его функционирования. Однако такая информация пригодится в случае, когда возникают перебои в работе ГБО. Чтобы определить, в чем может быть причина, необходимо знать устройство и принцип работы датчика.

МАП-сенсор играет очень важную функцию, и поэтому такая деталь является достаточно надежной, из строя выходит крайне редко. Состоит изделие из пластикового корпуса, внутри которого расположена электронная плата с пьезорезистивными элементами. Прибор сравнивает давление на входе со значениями в пьезорезистивных элементах. В зависимости от величины перепада происходит подача соответствующего сигнала в виде электрических импульсов на ЭБУ. Чем больше уровень разрежения во впускном коллекторе, тем ниже величина электрических импульсов.

Датчик температуры газа, его виды и неисправности

Принципиальная схема подачи горючего в двигатель газового оборудования 4-го поколения кардинально отличается от предыдущих генераций фазированным впрыском топлива. Намного снизился его расход, уменьшилась нагрузка на поршневую группу. Динамические характеристики автомобиля значительно улучшились. Такого эффекта можно достичь только при правильной установке и грамотной регулировке датчика температуры ГБО.

Назначение и принцип действия

Безупречное функционирование датчиков ГБО 4 поколения обеспечивает стабильность показателей оборудования. Строгий контроль над температурными параметрами сводит к минимуму вероятность опасных ситуаций, которые могут возникнуть в результате увеличения температурных значений выше предельных значений.

Датчик температуры ГБО 4 поколения функционирует в паре с датчиками давления. Такой принцип сбора и передачи информации необходим для обеспечения надёжной и экономичной работы ДВС на газе.

Данные устройство устанавливают в следующих узлах ГБО:

1. напрямую в редукторе для контроля температуры газа в испарителе;
2. перед редуктором для анализа уровня давления в газовом резервуаре.

Благодаря такому конгломерату система может определять количество оставшегося горючего в газовой ёмкости. Умный электронный блок управления данную информацию транслирует на панель управления.

Информация, которую собрал датчик температуры газа ГБО, позволяет ЭБУ настраивать экономичный впрыск топлива. Если эти этапы нарушаются, можно не рассчитывать на корректное функционирование газового оборудования. Таким образом, исключается вероятность проникновения холодного газа в прогретый редуктор и соблюдается температурный баланс, нужный для плавного хода машины.

Чтобы датчик температуры газа ГБО 4 поколения выполнял своё важное предназначение, давал возможность ЭБУ максимально точно рассчитать момент впрыска газового горючего, его настраивают индивидуально под определённое оборудование. Необходимо учитывать технические особенности модели автомашины. Если этого не сделать, отправляемые прибором величины не будут соответствовать реальным.

Виды датчиков температуры в системе ГБО

Различают следующие виды датчиков температуры, которые входят в газовую систему:

1. Датчик температуры редуктора ГБО 4 поколения. Служит для того, чтобы система знала, какая температура в данный момент времени на редукторе-испарителе. Измеряет температуру в рабочем редукторе и передает информацию ЭБУ, помогая системе переходить в нужный момент с бензина на газ. Это очень маленькие приборы весом примерно 0,015 г. Отличаются по посадочной резьбе в зависимости от конструкции редуктора и по сопротивлению (2,2 кОм, 4,7 кОм, 10 кОм). Подбирая данное устройство для редукторов разных брендов (OMVL, Romano, Lovato) нужно смотреть на маркировку, которая указывается на упаковке или пишется на проводах.
2. Датчик температуры газа, необходимый для осуществления дополнительных коррекций в блоке для впрыска и для сбора информации о температурной величине, при которой газовая смесь проникает в цилиндры. Устройство может монтироваться на тройнике газовой магистрали, которая идёт на форсунки. Значение сопротивления 2,2 кОм, 4,7 кОм либо 10 кОм. Как вариант, эти датчик находится в самом МАП-сенсоре, дополнительно к датчикам давления и разрежения.

МАП, в котором есть температурный датчик, измеряющий параметры газа, подающегося на форсунки, называют комбинированным. Эти приборы присутствуют в ГБО Stag-300.

Датчик температуры редуктора ГБО представляет собой прибор из металла в виде колбы, на которой имеется резьба. Пару выходящих из него проводов подсоединяют к ЭБУ. Прибор устанавливают на редуктор в специально отведённый для этого паз. Подбирают устройства исходя из информации о производителе электроники и модели инжекторной системы. Автоматизированное переключение со штатного топлива на газ происходит после достижения редуктором более 50 градусов Цельсия.

У разных приборов свои технические параметры, которые различаются по сопротивлению. Чтобы не исказились полученные величины, следует правильно подобрать нужный тип.

Возможные неисправности и проверка

Любое, даже самое совершенное оборудование может выйти из строя. Такие его элементы, как датчики, относятся к долговечным приборам и ломаются очень редко.

Причины выхода из строя датчика газа

Сигнал от газового электронного блока управления, управляющий форсунками, корректируется тремя факторами: давлением в форсуночной рейке, температурой газа, тосола в узле охлаждения, от которой зависит работа редуктора. Когда происходит поломка на одном из этих узлов, слаженная работа ГБО нарушается со всеми вытекающими последствиями.

Вероятные причины, почему температурный датчик не работает, могут быть следующими:

1. Напряжение на приборе есть, но он посылает сигнал на ЭБУ, значит между этими двумя устройствами нет контакта. Причина выявляется с помощью диагностики соединяющих кабелей.
2. На устройстве нет напряжения. Значит, либо электропитание к нему не поступает, либо он вышел из строя. Недоступность питания проверяется с помощью «прозвона» не только самого температурного датчика, но и датчика давления, электронных кабелей.
3. Если прибор перегорел или имеются другие причины того, что он не выдаёт температурные значения, настроить его невозможно. Выполняют диагностику всех элементов системы ГБО, которые так или иначе с ним связаны.

Чтобы восстановить работоспособность, устраняют причину неисправности. При неполадках в электрической магистрали устраняют обрывы. Когда вышел из строя сам прибор, его меняют.

Частые ошибки, которые отправляет на электронный узел управления температурный датчик, очень редко связаны с его поломкой. Чаще причина заключается в неправильной настройке. Необходимо задействовать соединительный провод, компьютер и соответствующее программное обеспечение, чтобы выполнить диагностику и настройку. Надо учитывать модификацию ГБО и технические особенности модели автомобиля, где оно установлено. Без специальных знаний сделать это невозможно.

Как определить неисправность датчика температуры редуктора?

Определить, когда датчик температуры газового редуктора вышел из строя, можно по следующим признакам, которые сложно не заметить:

1. Двигатель внутреннего сгорания не переходит на газовую смесь.
2. Испаритель не прогрелся до оптимального показателя температуры, а двигатель уже перешёл на газовую смесь.

Как проверить датчик температуры на редукторе ГБО? Нужно выкрутить его из редуктора и измерить сопротивление. При комнатной температуре оно должно выжать 1,6 кОм, при нагреве будет начинает падать. Если при нагреве датчика примерно до 60℃ сопротивление падает до 0,5 кОм и вновь резко идёт до бесконечности, значит, присутствует обрыв цепи. Такое положение дел нельзя оставлять без внимания. Двигатель не будет переключаться на газ. Это ведёт к поломкам МАР-сенсора, инжекторов, редуктора, и даже мотора.

Если прибегнуть к хитрости, и запрограммировать ЭБУ на функцию «теплый старт», машина заведётся сразу на газе. При такой раскладке быстрее изнашиваются инжекторы и редуктор, а на холоде в зимнее время двигатель машины не заведётся вообще.

В настоящее время в продаже имеются несколько моделей газовых контроллеров которые не требуют подключения датчика температуры редуктора. Этим системам, чтобы они перешли со штатного топлива на газовую смесь, нужны такие параметры, как давление и температура газа, количество оборотов ДВС. Данная модификация газобаллонного оборудования имеет свои достоинства и недостатки.

Мастера не видят особых отличий в функционировании ЭБУ ГБО с возможностью подключения температурного датчика или без него. В целом на производительность ГБО это не влияет.

Современное газобаллонное оборудование относится к новым технологиям в области питания горючим транспортных средств. Производители постоянно работают над совершенствованием своих систем. Принцип работы ГБО 4 -й генерации остаётся прежним, но вот его конструктивные элементы могут по-разному настраиваться и монтироваться. В этих тонкостях разберется только мастер. Поэтому монтаж и настройку всех узлов необходимо доверять профессионалам, у которых есть не только инструменты и оборудование, но и необходимый уровень знаний.

progbo.com

Неисправности гбо

Независимо от классификации газовой системы симптомы выхода из строя деталей схожи на всех поколениях. Вкратце опишем их.

• запах газа в салоне
• запах газа из выхлопной трубы
• потеря тяги при работе на газе
• неустойчивая работа на холостых оборотах
• машина глохнет при переводе на газ
• автомобиль испытывает рывки при движении

Все эти признаки указывают на то, что необходимо искать и устранять причину неисправной работы оборудования.

Как вывести индикацию уровня газа в салон авто с ГБО 2 поколения

Владельцы 2-го поколения ГБО могут самостоятельно присоединить датчик уровня газа и вывести его показания на кнопку в салоне авто. Для того чтобы осуществить возможность контроля остатка топлива в машине с газовым оборудованием второго поколения, достаточно всего лишь подобрать нужную клавишу выбора топлива с индикацией и датчик/указатель к ней. При этом важно помнить о соблюдении как минимум двух условий:

• мультиклапан должен быть класса А (иметь внутреннюю полость для установки датчика);
• сопротивление датчика должно быть идентичным сопротивлению переключателя.

Подбор клавиши с индикацией и датчика к ГБО 2 поколения:

Все про уровень газа. Настройка датчика уровня газа, ГБО Stag-4 Q-BOX Plus .
