Основные процессы автоматического регулирования

Совершенно неважно, какой тип генераторной установки используется в автомобиле. В любом случае он имеет в своей конструкции регулятор. Система автоматического регулирования напряжения позволяет поддерживать определенное значение параметра, независимо от того, с какой частотой вращается ротор генератора. На рисунке представлен реле-регулятор напряжения генератора, схема его и внешний вид.

Анализируя физические основы, с использованием которых работает генераторная установка, можно прийти к выводу, что напряжение на выходе увеличивается, если скорость вращения ротора становится выше. Также можно сделать вывод о том, что регулирование напряжения осуществляется путем уменьшения силы тока, подаваемого на обмотку ротора, при повышении скорости вращения.

Трехуровневый регулятор напряжения на автомобиль

Не давно, узнал о трехуровневом регуляторе напряжения и решил поставить его себе на машину, так как при штатном регуляторе, который устанавливается серийно, аккумулятор полноценно не заряжается, и приходиться его периодически подзаряжать от зарядного устройства.

Зачем нужен регулятор напряжения

Выходное напряжение генератора зависит от оборотов и силы тока подаваемого на его ротор. Если подключить к ротору питание и не как им не управлять, то при увеличении оборотов напряжение на его выходных клеймах может подняться на столько, что сгорят все электропотребители на автомобиле.

Так как обороты двигателя меняются в широком диапазоне, то управлять выходным напряжением можно только изменяя силу тока в обмотке ротора. Именно это и делает регулятор напряжения. Он отслеживает напряжение на выходе генератора и если оно выше требуемого, то уменьшает ширину импульса , подаваемую на обмотку ротора, и наоборот увеличивает ширину импульса при понижении напряжения.

Штатный регулятор напряжение (на примере ваз 2107) выдает 13,6 вольт. А если включить нагрузки, то оно просядет, и аккумулятор не сможет полноценно заряжаться. Его нужно будет, периодически подзаряжать от зарядного устройства иначе срок службы его уменьшится.

После запуска автомобиля аккумулятору нужно восстановить энергию, которую он отдал на стартер. Для этого нужно, что бы двигатель, определенное время поработал. При понижении напряжения генератора это время увеличивается. Поэтому при езде, на короткие расстояния с работы до дома аккумулятор не может восстановиться.

Что такое генератор

Любой автомобильный генератор состоит из нескольких частей:

1. Ротор с обмоткой возбуждения, вокруг которой при работе создается электромагнитное поле.

2. Статор с тремя обмотками, соединенными по схеме «звезда» (с них снимается переменное напряжение в интервале от 12 до 30 Вольт).

3. Кроме того, в конструкции присутствует трехфазный выпрямитель, состоящий из шести полупроводниковых диодов. Стоит заметить, что реле-регулятор напряжения генератора ВАЗ 2107 (инжектор или карбюратор в системе впрыска) одинаков.

Но работать генератор без устройства регулирования напряжения не сможет. Причина тому — изменение напряжения в очень большом диапазоне. Поэтому необходимо использовать систему автоматического регулирования. Она состоит из устройства сравнения, управления, исполнительного, задающего и специального датчика. Основной элемент — это орган регулирования. Он может быть как электрическим, так и механическим.

Работа генератора

Когда начинается вращение ротора, на выходе генератора появляется некоторое напряжение. А подается оно на обмотку возбуждения посредством органа регулировки. Стоит также отметить, что выход генераторной установки соединен напрямую с аккумуляторной батареей. Поэтому на обмотке возбуждения напряжение присутствует постоянно. Когда увеличивается скорость ротора, начинает изменяться напряжение на выходе генераторной установки. Подключается реле-регулятор напряжения генератора Valeo или любого другого производителя к выходу генератора.

При этом датчик улавливает изменение, подает сигнал на сравнивающее устройство, которое анализирует его, сопоставляя с заданным параметром. Далее сигнал идет к устройству управления, от которого производится подача на исполнительный механизм. Регулирующий орган способен уменьшить значение силы тока, который поступает к обмотке ротора. Вследствие этого на выходе генераторной установки производится уменьшение напряжения. Аналогичным образом производится повышение упомянутого параметра в случае снижения скорости ротора.

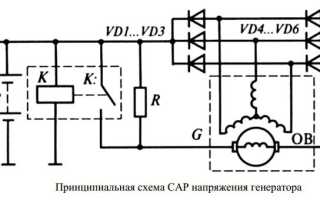

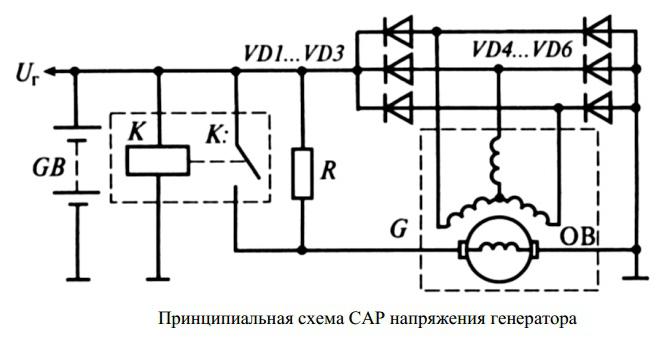

Двухуровневые регуляторы

Двухуровневая система автоматического регулирования состоит из генератора, выпрямительного элемента, аккумуляторной батареи. В основе лежит электрический магнит, его обмотка соединена с датчиком. Задающие устройства в таких типах механизмов очень простые. Это обычные пружины. В качестве сравнивающего устройства применяется небольшой рычаг. Он подвижен и производит коммутацию. Исполнительным устройством является контактная группа. Орган регулировки — это постоянное сопротивление. Такой реле-регулятор напряжения генератора, схема которого приведена в статье, очень часто используется в технике, хоть и является морально устаревшим.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

НАЗНАЧЕНИЕ И ТЕХНИЧЕСКОЕ УСТРОЙСТВО

Реле-регулятор напряжения имеет определенную задачу – стабилизировать на одном уровне ток в бортовой сети автомобиля. При своей работе он учитывает такие факторы:

• Нагрузка на сеть (суммарные затраты электричества уже включенными приборами);
• Температура вокруг машины и в подкапотном пространстве;
• Частота вращения ротора генерирующего устройства.

Регулятор напряжения генератора ВАЗ 2114 также обязан следить за напряжением, что выходит из генератора, чтобы поддерживать нормальную работу всех приборов, так как нарушения в электрической сети могут спровоцировать неточные показания датчиков, как минимум. Технически он работает так: при заметных нарушениях, а он постоянно следить за током на АКБ, и в нужный момент просто отключает или включает напряжение, которое запитано в обмотку возбуждения самого генератора.

Контроль и стабилизация напряжения – работа регулятора

Электронный регулятор

У двухуровневых механических регуляторов напряжения имеется большой недостаток — чрезмерный износ элементов. По этой причине вместо электромагнитного реле стали использовать полупроводниковые элементы, работающие в ключевом режиме. Принцип работы аналогичен, только механические элементы заменены электронными. Чувствительный элемент выполнен на делителе напряжения, который состоит из постоянных резисторов. В качестве задающего устройства используется стабилитрон.

Современный реле-регулятор напряжения генератора ВАЗ 21099 является более совершенным устройством, надежным и долговечным. На транзисторах функционирует исполнительная часть устройства управления. По мере того как изменяется напряжение на выходе генератора, электронный ключ замыкает или размыкает цепь, при необходимости подключают добавочное сопротивление. Стоит отметить, что двухуровневые регуляторы являются несовершенными устройствами. Вместо них лучше использовать более современные разработки.

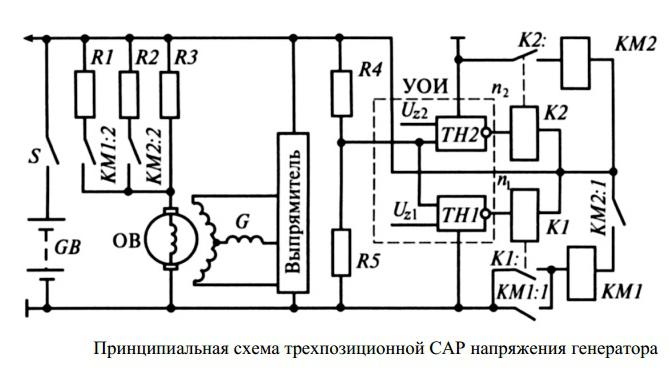

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Проблема выходного напряжения автомобильного генератора

В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

Современные системы регулирования напряжения

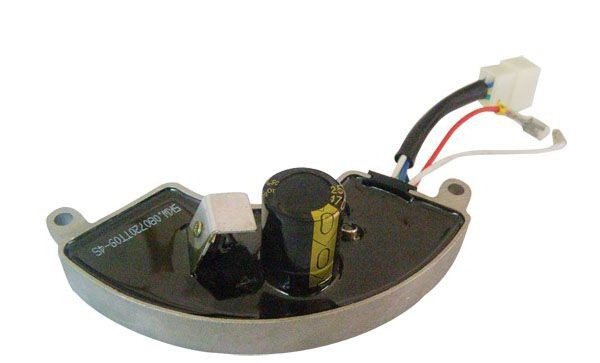

Если реле-регулятор напряжения генератора китайского скутера двухуровневый, то на дорогих автомобилях используются более совершенные устройства. Многоуровневые системы управления могут содержать 3, 4, 5 и более добавочных сопротивлений. Существуют также следящие системы автоматического регулирования. В некоторых конструкциях можно отказаться от использования добавочных сопротивлений.

Вместо них увеличивается частота срабатывания электронного ключа. Использовать схемы с электромагнитным реле попросту невозможно в следящих системах управления. Одна из последних разработок — это многоуровневая система управления, которая использует частотную модуляцию. В таких конструкциях необходимы добавочные сопротивления, которые служат для управления логическими элементами.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.
2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Соответственно, минусовой контакт соединяете с общей пластиной устройства. Лампочку или вольтметр соединяете со щетками. В таком состоянии между щетками должно присутствовать напряжение, если на вход подается 12-13 Вольт. Но если вы будете подавать на вход больше, чем 15 Вольт, между щетками напряжения не должно быть. Это признак исправности устройства. И совершенно не имеет значения, диагностируется реле-регулятор напряжения генератора ВАЗ 2107 или другого автомобиля. Если же контрольная лампа горит при любом значении напряжения или вовсе не загорается, значит, присутствует неисправность узла.

Выводы

В системе электрооборудования автомобиля реле-регулятор напряжения генератора «Бош» (как, впрочем, и любой иной фирмы) играет очень большую роль. Как можно чаще следите за его состоянием, проверяйте на наличие повреждений и дефектов. Случаи выхода из строя такого устройства нередки. При этом в лучшем случае разрядится аккумуляторная батарея. А в худшем может повыситься напряжение питания в бортовой сети. Это приведет к выходу из строя большей части потребителей электроэнергии. Кроме того, может выйти из строя и сам генератор. А его ремонт обойдется в кругленькую сумму, а если учесть, что АКБ очень быстро выйдет из строя, расходы и вовсе космические. Стоит также отметить, что реле-регулятор напряжения генератора Bosch является одним из лидеров по продажам. У него высокая надежность и долговечность, а характеристики максимально стабильны.

Выносной регулятор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

• нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ. Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.

Трехуровневый регулятор напряжения для ВАЗ своими руками

Даже достаточно мощный генератор автомобиля ВАЗ 2110 в наши дни уже далеко не всегда справляется с постоянно растущим количеством потребителей электроэнергии, что приводит к возникновению ситуаций, когда его выходное напряжение падает ниже критичного значения (когда прекращается заряд аккумуляторной батареи). Впрочем, и эта проблема имеет свое решение и оптимальным вариантом является установка трехуровневого регулятора напряжения.

Изготовление трехуровневого регулятора напряжения на штатной основе

Для реализации данной задачи нам понадобятся:

• Две сборки 25CTQ045 ( с диодами использующими эффект барьера Шоттки), обеспечивающих падение напряжения до 0,4В. Такие сборки выдерживают ток 30А, однако если в руки попадутся менее мощные, то можно установить и их (номинала в 5А вполне хватит). Как вариант можно использовать диоды MBR1545;
• Радиаторы для охлаждения диодов;
• Трехпозиционный тумблер с параметрами среднего положения 125В/6А для постоянного тока и 250В/3А для переменного;
• Пластмассовый корпус подходящего размера (подойдет корпус от блока центрального замка);
• Крепление для корпуса устройства (можно использовать планку крепления электропривода замка дверей);
• два куска провода различных цветов с диаметром, позволяющим протянуть их через прорезь в крышке генератора ( в нашем случае красный и черный);
• пластмассовый фиксатор для удержания проводов в корпусе регулятора.

Схема подключения диодов выглядит следующим образом:

При этом, при установке переключателя S1 в положение «1», генератор эксплуатируется в штатном режиме — диоды исключены из работы.

Установка тумблера S1 в положение «3» обеспечивает подключение одного диода, в результате чего выходное напряжение генератора возрастает на 0,3-0,4В.

Перемещение переключателя в положение «2» подключает к работе два диода Шоттки (соединенных последовательно), соответственно и напряжение увеличится на 0,6-0,8В.

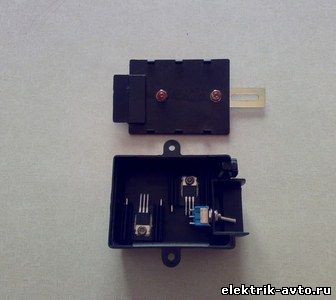

Примерное расположение деталей схемы в корпусе показано на фото ниже (к «входу» подсоединяем красный провод, а к «выходу» — черный).

Для обеспечения подключения нашего самодельного диодного устройства к генератору, красный провод снабжаем клеммой «папа» (его мы соединим с «мамой» провода, идущего от диодного моста). В свою очередь черный провод дополняем контактом типа «мама» и его подключаем к клемме возбуждения регулятора напряжения. Как уже указывалось выше, провода протягиваем через щель в пластмассовой крышке генератора.

На последнем этапе монтажа закрепляем корпус устройства в любом удобном месте (подальше от сильных источников тепла).

Установка трехуровневого регулятора напряжения заводского изготовления

Для тех автолюбителей, которые не слишком уверены в своих силах и не стеснены финансово, существует более простой и быстрый способ справиться с просадками напряжения, а именно установка трехуровневого регулятора напряжения, купленного в магазине. Для выполнения такой работы не понадобятся особые технические навыки, а следует, всего лишь, приобрести регулятор и приготовить минимальный набор инструмента в виде ключа на «10», крестовой отвертки, ножа и приспособления для обжимки контактов.

Установка трехуровневого регулятора напряжения выполняется в следующей последовательности:

• Во избежание проблем отсоединяем от минусовой клеммы аккумулятора соответствующий силовой провод;
• При помощи ключа на «10» отворачиваем на генераторе гайку М6 и отодвигаем провода;
• Отсоединяем от генератора колодку с проводами и, отжав защелки, снимаем с него защитный кожух;
• Откручиваем винты крепления регулятора напряжения и отсоединяем его;
• На место старого регулятора устанавливаем щеткодержатель нового устройства (выходящий провод, для надежности, можно дополнительно укрепить герметиком);
• Жгут идущий от щеткодержателя к корпусу трехпозиционного регулятора протягиваем вдоль штатной проводки, фиксируя его пластиковыми хомутами;
• Корпус регулятора закрепляем в любом удобном месте, не забывая обеспечить наличие надежной «массы»( вплоть до того, что протягиваем дополнительный шунтирующий провод, соединяющий регулятор с корпусом генератора).

На заключительном этапе подсоединяем «минус» аккумулятора, запускаем двигатель и проверяем работу системы электроснабжения с изменением нагрузки от минимальной до максимальной.

Теги ваз, генератор, Регулятор напряжения

Похожие материалы

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров. Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток.

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Щетки генератора — зачем они нужны?

Довольно часто (особенно в старых моделях) бывают такие случаи, когда при резком увеличении скорости движения происходят разные на первый взгляд необъяснимые вещи: тускнеет свет приборной панели или фар, прикуриватель и (или) магнитола работают с перебоями. Водители, не закалившись в холодном озере многолетнего опыта, ошибочно могут подумать на сгоревшие предохранители, проводку или замыкание приборов. Для проработки всех этих версий может уйти целый день и даже больше. Но каково будет удивление водителя, когда выяснится истинная причина неисправности, что вся суть проблемы из-за каких-то небольших кусочков металла черного цвета, именуемых щетками генератора.

Исходя из уроков физики 9 ли 8 класса, всем известно, что в состав любого генератора должны входить две основные части, одна из которых подвижная (ротор), а вторая, соответственно, неподвижная (статор). Каждая из частей имеет медную (в большинстве случаев) обмотку. Под действием магнитной силы ротор начинает вращаться, питаясь электричеством через якорь и еще две детали из металла. А называются они щетками генератора. Из-за постоянного воздействия силы трения все детали понемногу изнашиваются из-за постоянного вращения ротора. Происходит это в любом случае, независимо от качества материала деталей (а он действительно крепкий).

Как определить неисправность?

Если, прогревая машину, вы начали замечать странные действия на приборной панели (показатели вольтметра сильно меняются при минимальной нагрузке на двигатель или происходит загорание лампочки зарядки аккумуляторной батареи), то это может говорить только об одном — щетки генератора износились и необходимо проводить замену.

В некоторых случаях хороший прогрев двигателя позволяет «потушить» индикатор. При этом автомобиль едет по автобану вполне спокойно и обычно, без каких-либо признаков неисправности. Но не стоит быть таким оптимистом, поскольку ваше авто может сломаться в самое неподходящее время. Не забудьте проверить состояние обмотки генератора и ремня, хотя отсутствие искр и дыма говорит о том, что причиной поломки все-таки являются щетки.

Когда пора менять генераторные щетки?

Основные признаки выхода из строя щеток на генераторе:

• самопроизвольное отключение электрических приборов при работающем двигателе;
• снижение яркости свечения или мигание контрольных ламп и штатной светотехники;
• падение напряжения в бортовой сети при работе силового агрегата;
• появление посторонних звуков (шуршания или писка) при работе генератора;
• включение контрольного индикатора отсутствия зарядки (лампа находится в комбинации приборов);
• быстрый разряд аккумулятора при движении автомобиля.

Способы замены щеток

Ремонт узла осуществляется по 2 методикам:

• со снятием оборудования;
• без проведения демонтажа.

Методика восстановления узла зависит от компоновки агрегатов в моторном отсеке и от состояния резьбовых соединений. Если на стальных элементах имеется налет ржавчины и окислов, то рекомендуется снять электрическую машину.

Детали обрабатываются специальной жидкостью, в противном случае происходит слизывание граней гаек или ломается тело болта.

Перед тем как заменить щетки на генераторе, необходимо подготовить:

• гаечные ключи или головки (размер и тип зависят от модели автомобиля);
• отвертки с плоским и крестообразным жалом;
• комплект новых деталей (подбирается по каталогу в зависимости от модификации электрической машины);
• баллон с жидкостью WD-40, позволяющей откручивать загрязненные или заржавевшие резьбовые соединения.

Это интересно: Стучат гидрокомпенсаторы ВАЗ 2112 на 16 клапанов: причины и решение проблемы

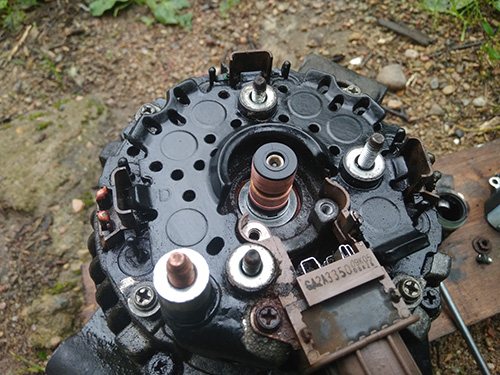

На снятом генераторе

Алгоритм обслуживания узла на примере автомобиля ВАЗ-2113 с 8-клапанным силовым агрегатом:

1. Заглушить мотор, включить 1-ю передачу и затянуть рычаг стояночного тормоза.
2. Открыть капот, от корпуса АКБ отсоединяется отрицательный кабель (идет на кузов машины).
3. Ослабить затяжку болта в нижней опоре.
4. Отсоединить коммутационные кабели.
5. Отвернуть гайку регулятора натяжения приводного ремня, а затем с помощью монтажной лопатки аккуратно сдвинуть генератор в сторону блока двигателя.
6. Удалить приводной ремень, отвернуть болт крепления кронштейна натяжения к блоку цилиндров.
7. Выкрутить нижний болт, удерживающий электрическую машину на моторе.
8. Уложить оборудование на верстак, демонтировать пластиковую крышку, которая удерживается на защелках.
9. Демонтировать корпус регулятора напряжения, который крепится на винтах с крестообразной головкой. Узел крепится к обмоткам при помощи быстросъемной колодки.
10. Снять щетки, детали подлежат замене при остаточной длине графитовых элементов менее 5 мм.
11. Установить новые детали и произвести сборку в обратной последовательности. Отрегулировать натяжение ремня, а затем запустить силовой агрегат и проверить работу электрических приборов. Если на машине установлен бортовой компьютер, то прибор показывает напряжение в бортовой сети.

Снятие генератора на других автомобилях может потребовать демонтажа корпуса воздушного фильтра или воздуховодов. На некоторых машинах иностранного производства используются автоматические натяжные приспособления, корпус электрического прибора жестко прикручивается болтами к блоку цилиндров.
Владельцу необходимо ослабить натяжение ремня, а затем снять его со шкива. На автомобилях Toyota электрические компоненты закрыты металлическим кожухом, закрепленным гайками.

Под крышкой находятся щеточный блок, диодный мост и блок управления зарядкой (оснащается алюминиевым радиатором). После снятия щеток осматриваются коллекторные кольца, если на деталях имеется выработка, то потребуется снять ротор для исправления дефекта. После сборки и установки проводится проверка напряжения в бортовой сети при заглушенном и заведенном двигателе.

Снятие и установка регулятора напряжения

Замена внешнего регулятора напряжения ВАЗ 2101-2106

1) Головкой на «8» отворачиваем две гайки и снимаем регулятор.

2) Отсоединяем два провода.

3) Крепим новый регулятор к брызговику и подсоединяем провода: оранжевый – к выводу «15», а серый – к выводу «67».

Схема подключения реле регулятора напряжения

ВНИМАНИЕ! Прежде чем пустить двигатель, убедитесь, что контакт между корпусом регулятора напряжения и «массой» автомобиля надежен, а провода к выводам «15» и «67» подсоединены правильно.

Применение трехуровневого регулятора напряжения

Для этого и установлен регулятор напряжения. В тонкости мы вдаваться не станем, но реле завязано с щеточным узлом и регулирует выходное напряжения путем ограничения и стабилизации токов обмотки генератора. Нормальная работа реле-регулятора на ВАЗ 2110 предполагает наличие 13-14 вольт на выходе и этого вполне достаточно аккумулятору для нормальной подзарядки в рабочем режиме.

Достаточно, если не довешивать дополнительных потребителей электричества. Это явный промах инженеров, хотя скорее всего, они пользуются конструкцией генератора полувековой давности, когда самым мощным потребителем на борту мог быть разве что магнитофон с кассетами. Именно в этот момент на сцену должны выйти трехуровневые регуляторы напряжения и предложить свою помощь.

Стоимость и взаимозаменяемость

Встроенный реле регулятор напряжения 71.3702 для генератора Г-222

Средняя цена за регулятор напряжения как встроенный в щетки, так и выносной составляет около 100 рублей.

Модели генераторов Г-221 и Г-222 взаимозаменяемы, то есть вы без особых трудностей сможете поставить новый генератор от «семерки» на «копейку», но стоит уделить внимание правильному заряду АКБ. Для этого необходимо доработать электропроводку по стандартной схеме подключения.

В зависимости от ситуации, либо установить внешний реле регулятор напряжения, либо, наоборот, снять внешний и оставить один встроенный в генератор.

Нормальным напряжением в бортовой сети автомобиля считается диапазон 13,5-14,5 Вольт.

Трехуровневый регулятор напряжения

Привет всем, сегодня вам расскажу про “трехуровневый регулятор напряжения”.

С момента покупки авто, напряжение в бортовой сети постоянно проседало и не хило проседало, летом как то норм, а вот наступили морозы, я каждые две недели менял аккум, разряжен в нуль был.

Было предпринято взять рабочий бушный генератор поставить и погонять. Поставили, результат немного получьше, но все же просидает напряжение в бортовой сети, асобенно когда включен задний обогрев.

Тут начал чесать я… репу =) Полазив по Д2, я увидел, что почти каждый страдает такой фигней и я увидел “три спасительных слова” — это “трехуровневый регулятор напряжения” от производителя “Энергомаш”.

Вооружившись ручкой и бумагой, стал вызванивать весь г. Воронеж в поиске “ТРН”, но обзвонив 30-40 магазинов и услышав почти в каждом магазине “У нас они бывают, но их очень быстро раскупают” у меня почти надежда в поиске пропала.

Но все же…

Я нашел его в магазине “БИ БИ” и он оказался последним. С ветрины забрал.

Установив “ТРН” Все болячки пропали, а именно:

Сейчас у меня стоит на MAX показывает 14,8-14,7 при Бл.Свет. включенной печке, музыка и обогрева заднего стекла

Пропали косячки:

— Сигналка стала по утрам хорошо открываться, раньше как мороз приходилось линейкой открывать.

— Ближний и дальний свет ярче стал светить. — Все лампочки какие есть в салоне и снаруже, стали ярче светить. — Печка в первом положении, чуть ли не сдувает водителя и пассажиров =) — Стеклоподъемники стали по резвее. — По утрам заводится с первого раза. — Аккум всегда заряжен!

Советую ВСЕМ! Ставить её 5 минут!

МОЩНЫЙ генератор! трехуровневый реле регулятор на ваз 2114! как снять и поменять реле регулятор
