Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

1. Отсутствие зарядного тока — генератор не работает.
2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Ремонт генератора УАЗ Таблетка

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Ремонт генератора ВАЗ 2106,07,08,09 (клиновидный ремень)

Как проверить генератор мультиметром не снимая с автомобиля ВАЗ и иномарки

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Читать также: Крупнейшие месторождения железа в россии

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Одними из основных элементов электрической цепи любого автомобиля являются аккумулятор и генератор. О последних мы поговорим в этой статье. Что представляет собой генератор отечественного автомобиля ВАЗ 2106, какие неисправности для него характерны и как произвести ремонт устройства, читайте ниже.

контрольные проверки генератора ВАЗ 2106

Проверка генератора на автомобиле ваз 2106
, описанная в подразд. «Замена регулятора напряжения» позволяет ориентировочно определить неисправность генератора, если и после замены регулятора напряжения и регулировки натяжения ремня привода генератора горит контрольная лампа заряда аккумуляторной батареи.

ПРЕДУПРЕЖДЕНИЕ Запрещено проверять исправность генератора его отсоединением (даже кратковременным) от аккумулятора при работающем на автомобиле ваз 2106 двигателе. Возникший при этом скачок напряжения выведет из строя выпрямительный блок генератора.

Проверка генератора на стенде

позволяет определить исправность генератора и соответствие его номинальным характеристикам. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми. Установите генератор на стенд и подключите его, как показано на рис. 9.4. Включите электродвигатель стенда, реостатом 5 установите напряжение на выходе генератора 14 В и доведите частоту вращения ротора до 5000 мин. Дайте генератору поработать в этом режиме не менее 2 мин, а затем замерьте силу тока отдачи. У исправного генератора сила тока отдачи должна быть не менее 44 А. Если замеренная величина отдаваемого тока значительно меньше, то это свидетельствует о неисправностях в обмотках статора и ротора, о повреждении диодов или износе контактных колец и щеток. В этом случае необходима тщательная проверка обмоток и диодного моста генератора, чтобы определить место неисправности. При подозрении на неисправность диодов выпрямительного блока генератора проверьте силу тока отдачи на прогретом генераторе. Такая проверка позволяет лучше выявить неисправность диодного моста по резкому снижению тока отдачи при повышении температуры генератора. Для прогрева дайте генератору поработать не менее 15 мин при частоте вращения ротора 5000 мин и напряжении 14 В на выходе генератора. Затем измерьте силу тока отдачи. На прогретом генераторе сила тока отдачи должна быть не менее 42 А.
Проверка генератора осциллографом
позволяет по форме кривой выпрямленного напряжения генератора точно и быстро проверить исправность генератора и определить характер повреждения. Для проверки вращайте ротор генератора с частотой 1500-2000 мин, питая обмотку возбуждения от аккумуляторной батареи, но от вывода «30» батарею отключите.
Рис. 9.5. Форма кривой выпрямленного напряжения генератора:
I — генератор исправен; II — диод пробит; III — обрыв в цепи диода

При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 9.5, I). Если произошел обрыв в обмотке статора, либо обрыв или короткое замыкание диодного моста выпрямителя — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 9.5, II и III). Исправность обмотки возбуждения

и надежность прилегания щеток к контактным кольцам генератора можно проверить на стенде, не разбирая генератор, измерив сопротивление между штекером «67» и «массой» генератора. Если обмотка не имеет короткозамкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,2-4,7 Ом при температуре 20 °C.
После разборки генератора проверяют сопротивление обмотки возбуждения между двумя контактными кольцами, которое должно быть (4,3±0,2) Ом при температуре 20 °C. При этом необходимо следить за надежностью контакта между кольцами ротора и присоединенными к ним проводниками.Затем проверьте с помощью контрольной лампы, нет ли замыкания обмотки на корпус ротора. Включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один из проводов подсоедините к корпусу ротора, а второй — поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: необходимо заменить ротор. Статор
проверяют отдельно после разборки генератора.В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если хотя бы в одном случае лампа не горит, значит, есть обрыв в обмотке и нужно заменить статор или обмотку.Затем проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, при этом лампа гореть не должна. Если лампа горит, то происходит замыкание и, следовательно, необходимо заменить статор или обмотку. Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в диодах выпрямительного блока генератора. Статор с такой поврежденной обмоткой замените. Наконец, необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Исправный диод

пропускает ток только в одном направлении. Неисправный может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание). Короткое замыкание диодов выпрямительного блока можно проверить, не снимая генератор с автомобиля ваз 2106, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром или с помощью лампы (1,5 Вт, 12 В) и аккумуляторной батареи, как показано на рис. 9.6.

ПРИМЕЧАНИЕ Для упрощения крепления деталей выпрямительного блока три диода имеют на корпусе «плюс» выпрямленного напряжения. Это диоды «положительные» и запрессованы в одну пластину выпрямительного блока. Другие три диода «отрицательные», имеют на корпусе «минус» выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока или в крышку генератора.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» диодах. Для этого «плюс» батареи подсоедините к выводу «30» генератора, а «минус» — через лампу к корпусу генератора (рис. 9.6, а). Если лампа горит, то какие-то из «отрицательных» и «положительных» диодов имеют короткое замыкание. Короткое замыкание только «отрицательных» диодов можно проверить, соединив «плюс» батареи со штекером центрального вывода обмотки статора (12 на рис. 9.1, этот штекер без маркировки), а «минус» через лампу с корпусом генератора (рис. 9.6, б). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» диодах. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов. Для проверки короткого замыкания только в «положительных» диодах «плюс» батареи соедините с выводом «30» генератора, а «минус» — через лампу со штекером центрального вывода обмотки статора (рис. 9.6, в). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» диодов. Обрыв в диодах без разборки генератора можно обнаружить только косвенно при проверке генератора на стенде по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.

Особенности работы и схема подключения генератора на ВАЗ 2106

Чтобы работающий генератор на ВАЗ прослужил вам долгое, основное требование — не перегружать устройство. Важно периодически осуществлять профилактические работы, производить замену расходных материалов — щеток, а также следить за натяжением ремешка. На автомобиле 2106 генератор подключен по электросхеме, размещенной ниже.

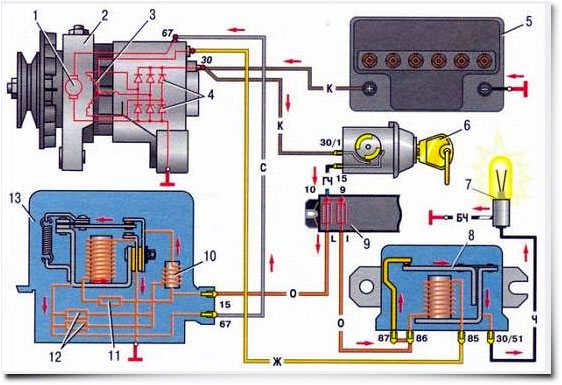

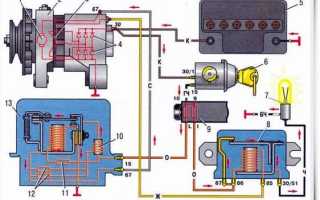

Схема подключения узла к бортовой сети «шестерки»

Диагностика

Как снимать и разбирать устройство на своем авто, как отремонтировать соединения? Перед тем, как мы расскажем, как осуществляется разборка и сборка устройства напряжения на ВАЗ 2106 своими руками, уделим время диагностике. Как проверить генератор в домашних условиях? В общей сложности существует три метода проверки — на самой машине, на стенде, а также с применением осциллографа. Последние два способа нас не интересуют, поскольку они требуют специфически знаний и использования оборудования.

Генератор ВАЗ 2106 нельзя диагностировать путем отсоединения его от АКБ, поскольку это приведет к скачку напряжения, в результате чего выпрямительный блок может выйти из строя. Если вам когда-то приходилось проверять регулятор напряжения ВАЗ 2106, то в случае с генераторным узлом процедура диагностики будет идентичной.

В первую очередь вам потребуется завести двигатель, мотор должен работать на 2500-300 оборотах в минуту, при этом батарея должна быть максимально заряжена. С помощью мультиметра произведите замер напряжения на выводах клемм АКБ — этот параметр должен составлять 14 вольт. В том случае, если показатели отличаются, проблему необходимо искать либо в реле напряжения, либо в самом устройстве. Если вы произвели регулировку реле напряжения, а проблема осталась, то узел придется или ремонтировать, или менять.

Проверка напряжения мультиметром

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Распространенные неисправности

Какие существуют неисправности генератора ВАЗ 2106 и как их устранить?

Первый тип поломки — лампочка на приборке горит всегда или время от времени загорается во время езды, причины следующие:

1. Ремешок проскальзывает — его натяжение необходимо отрегулировать.
2. Обрыв цепи между центром звезды узла и штекером под номером 85 реле контрольной лампочки.
3. Повреждено реле контрольной лампочки заряда.
4. Выход из строя регулятор напряжения.
5. Обрыв в проводке обмотки возбуждения.
6. Износились щетки генератора, окислились контактные кольца. Проблему позволит решить очистка колец, а также замена щеток генератора.
7. Произошло замыкание или обрыв в цепи вентилей механизма.
8. Замыкание проводки в обмотке статора или обрыв цепи.

Если контрольная лампочка не горит при включении зажигания, причины могут быть следующими:

1. Сгорела нить накала — лампочку можно просто заменить.
2. Выход из строя реле лампочки.
3. Обрыв в проводке или замыкание вентилей.
4. Обмотка статора замкнулась на массу. Проблем позволит решить замена статора.
5. Генератор не заряжает АКБ.

Устройство и обозначение элементов узла

Если генераторный узел функционирует нормально, но АКБ при этом заряжается плохо, причиной может служить:

1. Плохое натяжение ремешка либо его проскальзывание при езде на высоких оборотах. Избавиться от такой проблемы можно путем регулировки натяжения ремешка.
2. На АКБ окислились выводы, произошло повреждение проводки либо ослабли фиксаторы наконечников проводки на механизме.
3. При выходе из строя АКБ ее необходимо поменять.
4. Проблемы в работе регулятора напряжения могут быть исправлены путем зачистки контактов, а также регулировкой или заменой элемента.

Читать также: Чем склеить стекло и пластик

Что касается перезарядом АКБ, то обычно он обусловлен плохим контактом между корпусом регуляторного элемента, а также массой. Гораздо реже это обусловлено выходом из строя самого регулятора, а также поломкой аккумулятора.

Если же генераторный узел работает очень громко, это связано с:

1. Ослаблением гайки шкива узла — ее необходимо просто подтянуть.
2. Изгибом вентиляторной лопасти — ее нужно просто отстроить.
3. Некорректной работой подшипниковых элементов.
4. Коротким замыканием либо обрывом проводки в механизме.
5. Появлению шума могут способствовать щетки узла — их необходимо просто вытереть (автор видео — Сергей Бакаев).

Распространенные неполадки генератора

ремонт генератора ваз2106

Автомобили ВАЗ-2106 эксплуатируются автолюбителями более 30 лет. За это время устройство и основные неисправности генератора хорошо изучены, и могут быть коротко перечислены. В основном, генератор выходит из строя по причине большого возраста, износа движущихся частей,щетки и подшипники просто разваливаются после десятков лет работы. Вот основные симптомы, по которым можно проверить, что устройство не в порядке:

• свет фар, недостаточно яркий, а также изменяющийся в зависимости от оборотов двигателя;
• разрядка аккумуляторной батареи, или ее избыточный заряд;
• посторонний шум, издаваемый генератором, писк, скрежет, вой;
• сигнал контрольной лампы на приборное доске, об отсутствии заряда аккумулятора.

Неисправности Г-221 условно бывают двух типов: электрические и механические. К электрическим поломкам можно отнести выгорание и износ щеток, неисправности реле-регулятора, биения ротора, пробои, замыкания между витками, поломки диодного моста и обрывы обмоток.Механические неисправности это выход из строя подшипников, обрыв ременного привода, поломка креплений корпуса, разрушение корпуса иприжимных пружин.

Любая из этих поломок моментально или со временем ведет к выходу из строя генератора ВАЗ-2106. Помимо возрастного износа, причиной поломки могут быть также некачественные детали, установленные на генератор в целях экономии средств, использование генератора в режимах, не предусмотренных конструкцией, его перегрузка, вызванная установкой большого количества дополнительного оборудования на автомобиль. Попадание в устройство грязи, воды, пыли тоже приводит к ускоренному износу агрегата.

Демонтаж и снятие

Как снять генератор ВАЗ и как разобрать устройство? Какой генератор лучше поставить на ВАЗ 2106?

Чтобы произвести ремонт генератора ВАЗ 2106, выполните следующие действия:

1. Сначала необходимо отключить штекер от выхода 67 на узле.
2. После этого отключается штекер от выхода так называемого нулевого провода.
3. Далее, нужно немного отодвинуть изоляционный чехол, после чего с помощью гаечного ключа на 10 нужно открутить гайку фиксации проводки, в частности, речь идет о тридцатом выводе. Проводку можно отсоединить.
4. Теперь можно снять ремешок. Если вам нужно его только заменить, то покупайте хороший ремень — проверьте его состояние, на ремешке должны повреждения. Размер ремня генератора ВАЗ 2106 должен соответствовать номинальному, он указан в сервисном мануале.
5. С помощью гаечного ключа на 17 необходимо выкрутить две гайки, который фиксируют регулировочную планку, ее нужно снять.
6. Затем открутите гайки нижнего фиксатора механизма, извлеките болт, а также втулку. Сам узел будет фиксироваться на кронштейне.
7. После этого узел можно демонтируется. При необходимости производится замена генератора. Дальнейшее подключение генератора осуществляется в порядке, обратном снятию.

Извините, в настоящее время нет доступных опросов.

Генератор ваз 2106

Штатный генератор ВАЗа шестой модели относится к электронным устройствам с переменным движением тока на шестидиодном выпрямителе из кремниевой основы. Это мощный генератор, место его дислокации – с правой стороны силовой установки автомобиле, где он расположен на кронштейне регулируемого типа и связан передачей через ремень генератора со шкивом коленчатого вала.
Принципиальная схема генератора размещена на нашем интернет-ресурсе, и в его устройство входят такие основные элементы электрической машины, как ротор, статор, 2 крышки, диодный мост генератора и ряд других элементов. Ротор изделия оснащен обмоткой возбуждения. В роторе расположен подшипник генератора в закрытой обойме.

Замена

Для выполнения ремонтных работ нам потребуется инструмент: гаечные ключи на «10», «17» и «19», монтажная лопатка. Если все необходимое присутствует в вашем боевом арсенале, то можно приступать к работам.

Снятие генератора ваз 2106 необходимо производить в следущей последовательности:

Первым делом ослабьте нижнюю гайку крепления генератора, затем в подкапотном пространстве ослабьте и снимите гайку крепления генератора к натяжной планке. Снимая гайку, не потеряйте шайбу.

Сдвиньте генератор немного вперед к двигателю и снимите ремень сначала со шкива водяного насоса, а затем с шкивов коленчатого вала.

Снимите защитный резиновый колпачок и отвернув гайку крепления, отсоедините провода от вывода. Далее отсоедините провода от штекера центральной обмотки статора, отсоедините провод от вывода щеткодержателя. Перед снятием проводов обязательно промаркируйте их, дабы при дальнейшей установке не перепутать их местами.

Теперь можно полностью открутить гайку нижнего крепления генератора и придерживая его рукой, выньте болт и немного подав генератор в сторону снимите его с автомобиля.

Все, на этом ремонтные работы по снятию генератора ваз 2106 завершены. Установку нового генератора на автомобиль произведите в порядке обратном снятию.

Как проверить реле зарядки по ссылке.

Как проверить

Проверить генератор можно тремя методами:

На автомобиле. На стенде. Посредством осциллографа.

Мы рассмотрим лишь первый способ, так как два других метода требуют наличия определенных навыков, знаний и специального оборудования для проведения необходимых замеров. Поэтому если проверка генератора на автомобиле не поможет устранить причину, то вам следует обратиться в специализированную мастерскую или же заменить генератор новым.

Стоит отметить, что нельзя проверять работоспособность генератора, просто отсоединив его от аккумулятора. Это действие неизбежно приведет к резкому скачку напряжения в цепочке, в результате чего выпрямительный генераторный блок может пострадать. Кроме того, с аккумуляторной батареи минусовую клемму можно скидывать лишь в том случае, если включен дальний свет. Скачка напряжения в этом случае удастся избежать.

Проверка генератора подразумевает все те же действия, что при проверке регулятора напряжения. То есть для начала вам понадобиться завести двигатель с оборотами 2500-3000 оборотов в минуту. Аккумулятор при этом должен быть полностью заряжен. Теперь замерьте напряжение аккумуляторных клемм. Оптимальное напряжение составляет 14 В. Если полученный результат отклонен от нормы, то проблема либо в генераторе, либо в реле напряжения.

Если после регулировки реле напряжения отклонение сохранилось, то вам предстоит ремонт или замена генератора.

Схема подключения

Если не перегружать генератор шестерки, то он способен отъездить с вами очень долго. Главное вовремя проводить профилактику, следить за натяжением ремня и менять щетки. Об этом мы поговорим позже, а пока познакомимся со схемой подключения генератора и его взаимосвязью с другими элементами электрооборудования ВАЗ 2106.

Схема проста, понятна и пояснений требует только при возникновении неисправностей в электрооборудовании автомобиля.

Ремонт

И так сначала снимаем генератор с автомобиля. Ложим его на верстак и при помощи ключа ключа на 10 отворачиваем гайку на клемме «30» генератора и снимает с болта наконечник помехоподавляющего конденсатора.

Отвернем отверткой крепление конденсатора и снимем его.

Далее нужно снять реле регулятор напряжения.

С вывода болта клеммы «30» снимите изоляционную втулку.

Теперь нужно снять крыльчатку с генератора. Для этого при помощи ключа на 19 открутите гайку шкива генератора. Чтобы ротор не проворачивался, заклиньте его при помощи отвертки.

С вала теперь при помощи небольшого зубильца или отвертки удалите шпонку и снимите дистанционное кольцо.

Открутите ключом на 10 четыре гайки с болтов, стягивающих корпус генератора.

Вытащите болты и попробуйте снять переднюю крышку генератора.

Если она не снимается, то нужно при помощи наставки из мягкого металла выбить из крышки вал вместе с ротором и задней частью генератора. При выбивании держите генератор за верхнюю крышку.

Тут вы без напарника не обойдетесь.

Снимите шайбу с вала. Она регулировочная. При сборке генератора обязательно ее поставьте.

Замена подшипника генератора ваз 2106 производится легко при наличии съемников. Для замены переднего подшипника ключом на 8 открутим 4 гайки крышки.

Обратите внимание, что торцы шпилек были законтрены. При отворачивании концы шпилек будут поправлены в ущерб самим гайкам. Последние перед сборкой придется заменить на новые.

После отворачивания гаек можно снять наружную и внутреннюю крышки.

Подшипник можно из крышки выбить при помощи наставки подходящего диаметра и молотка.

Новый подшипник также забиваем в крышку при помощи наставки(можно использовать кусок водопроводной трубы или головку).

Установите на место крышки подшипника и затяните гайки. После чего при помощи небольшого керна законтрите их.

Выбейте наставкой из задней крышки ротор генератора.

Он должен сняться вместе с подшипником. При необходимости поменять задний подшипник,воспользуйтесь съемником и спрессуйте его с вала ротора.

Но обычно замена заднего подшипника генератора требуется гораздо реже, чем переднего. Новый подшипник напрессовывается с помощью оправки, диаметр которой немного должен быть больше диаметра вала(иначе оправка застрянет на валу).

Чтобы снять диодный мост открутите головкой на 8 три гайки крепления клемм статора и снимите статор и затем выпрямительный блок.

Проверка выпрямительного блока производится при помощи цифрового мультиметра, переведенного в режим измерения полупроводниковых диодов. Отрицательные диоды проверяются присоединением положительного щупа мультиметра с одним из болтов крепления выпрямительного блока, а минус с минусовой пластиной выпрямительного мостика генератора. Если прибор показывает небольшое сопротивление, то один или несколько диодов пробиты. Для проверки положительных диодов в мостике плюс прибора подсоединяется к плюсовой общей пластине вентилей, а другой с одним из болтов выпрямительного блока. При неисправности диодов рекомендуется менять весь выпрямительный мостик в сборе.

Обмотка статора также проверяется на наличие внешнего повреждения обмоток. Если ротор цеплял за статор, то на нем вы отчетливо увидите потертости. При незначительном повреждении железа его можно эксплуатировать. Если же имеется повреждение самой обмотки, то статор нужно заменить.

Ротор также проверяется мультиметром на наличии обрыва обмотки и замыкания ее на корпус ротора. Если таковое имеется, то ротор обязательно меняем на исправный.

Видео «Ремонт механизма своими руками»

Подробнее о том, как производится ремонт «шестерочного» генераторного устройства в домашних условиях, смотрите на видео ниже (автор ролика — Николай Пуртов).

Генератор является источником, который отвечает за подзарядку аккумулятора во время движения. Если генератор неправильно либо нестабильно работает, то аккумуляторная батарея слишком быстро разряжается и требует постоянной подзарядки от электрической сети. Так как проверить генератор можно и в домашних условиях, то при проблеме быстрой разрядки аккумулятора необязательно ехать на СТО для проведения диагностики.

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя. Хоть генератор и является достаточно надёжным устройством, но неправильная или небрежная эксплуатация автомобиля может вывести его преждевременно из строя.

По какой причине генератор может выйти из строя

Так как признак неисправности генератора практически всегда одинаков, то сразу выявить причины, по которым он вышел из строя, без специального оборудования невозможно. Существует 4 основных поломки, из-за которых генератор может потерять работоспособность.

1. Заклинивание подшипников. Во время эксплуатации машины в генераторе происходит постоянное движение элементов, которое приводит к исчезновению смазки и дальнейшему подклиниванию либо полному заклиниванию запчастей. Так как подшипники имеют большую плотность, то в первую очередь в основном рвётся ремень, который отвечает за их вращение. Если ремень порвался, то стоит задуматься о замене либо переборке генератора.
2. Прогорание обмотки. Сгоревшая обмотка может возникать по разным причинам. Наиболее распространённой является попадание химикатов и соли, которыми посыпают зимой дороги. После того, как проводка перегорела или просто потеряла свою целостность, прекращается генерация тока.
3. Износ либо заедание щёток. Проблемы в щёточном узле возникают из-за того, что износились графитовые стержни. Это достаточно частая проблема, так как многие автолюбители забывают своевременно заменять щётки.
4. Поломка реле регулятора. Данная деталь предупреждает перезарядку аккумуляторной батареи и приводит напряжение в заданные параметры.

Так как проверить генератор на машине не всегда бывает удобно в полевых условиях, то стоит заранее проводить плановое обслуживание и не пренебрегать симптомами скорого выхода из строя.

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Также советуем прочитать статью нашего эксперта, в которой рассказывается о том, как снять генератор на Приоре.

Читать также: Типы и марки сварочных электродов

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Рекомендуем дополнительно прочитать статью нашего эксперта, в которой он рассказывает о том, как ремонтировать генератор ВАЗ-2106.

Существует список действий, которые категорически нельзя выполнять при проверке:

• проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
• соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
• диагностика и работа генератора не должна начинаться без подключения потребителей. Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

• Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

• Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

• Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства. Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса). Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие. Далее ставится новый регулятор и выполняется обратная сборка.

• Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у. Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

как прозвонить проверить реле зарядки ваз
