Электропроводка ВАЗ 2104: особенности и отличия

Иногда бывает нужно чтото глянуть и дабы не искать добавил себе в блог. Нажмите на картинку для увеличения схемы. Все подписи ниже под схемой.

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — электродвигатель вентилятора системы охлаждения двигателя*; 10 — датчик включения электродвигателя вентилятора*; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик контрольной лампы давления масла; 18 — катушка зажигания; 19 — датчик уровня тормозной жидкости; 20 — моторедуктор очистителя ветрового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — выключатель стоп-сигнала; 25 — реле-прерыватель очистителя ветрового стекла; 26 — регулятор освещения приборов; 27 — реле-прерыватель аварийной сигнализации и указателей поворота; 28 — выключатель света заднего хода; 29 — штепсельная розетка для переносной лампы**; 30 — прикуриватель; 31 — лампа освещения вещевого ящика; 32 — монтажный блок (вместо реле КЗ установлена перемычка); 33 — выключатели плафонов на стойках передних дверей; 34 — выключатели плафонов на стойках задних дверей; 35 — плафоны; 36 — выключатель контрольной лампы стояночного тормоза; 37 — выключатель контрольной лампы воздушной заслонки карбюратора; 38 — выключатель аварийной сигнализации; 39 — трехрычажный переключатель; 40 — выключатель зажигания; 41 — реле зажигания; 42 — переключатель наружного освещения; 43 — выключатель заднего противотуманного света; 44 — предохранитель цепи противотуманного света; 45 — контрольная лампа давления масла; 46 — комбинация приборов; 47 — контрольная лампа резерва топлива; 48 — указатель уровня топлива; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — указатель температуры охлаждающей жидкости; 51 — контрольная лампа воздушной заслонки карбюратора; 52 — контрольная лампа стояночного тормоза; 53 — блок контрольных ламп; 54 — контрольная лампа заднего противотуманного света; 55 — контрольная лампа обогрева заднего стекла; 56 — контрольная лампа уровня тормозной жидкости; 57 — вольтметр; 58 — спидометр; 59 — контрольная лампа наружного освещения; 60 — контрольная лампа указателей поворота; 61 — контрольная лампа дальнего света фар; 62 — переключатель вентилятора отопителя; 63 — выключатель обогрева заднего стекла с лампой подсветки*; 64 — колодка для подключения бара; 65 — электродвигатель вентилятора отопителя; 66 — дополнительный резистор электродвигателя отопителя; 67 — задние фонари; 68 — колодки для подключения к элементу обогрева заднего стекла; 69 — датчик указателя уровня и резерва топлива; 70 — фонари освещения номерного знака.

Порядок условной нумерации штекеров в колодках: а — блок-фар и очистителей фар, реле-прерывателя очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; б — монтажного блока и трехрычажного переключателя; в — задних фонарей (нумерация выводов от края платы); г — реле-прерывателя аварийной сигнализации и указателей поворота.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

ВАЗ 2104 с задним приводом и кузовом «универсал» выпускался с 1983 по 2012 год. Модель постоянно совершенствовалась: менялось электрооборудование, появилась система впрыска топлива, пятиступенчатая КПП и полуспортивные передние сиденья. Модификация ВАЗ 21043 была дополнена системой очистки и подогрева окна задней двери. Информация по схемам предназначена для самостоятельного ремонта авто. Электросхемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются файлы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

Схема ВАЗ-2104 (старый вариант)

  1. блок-фары;
  2. — боковые указатели поворота;
  3. — аккумуляторная батарея;
  4. — реле включения стартера;
  5. — электропневмоклапан карбюратора;
  6. — микровыключатель карбюратора;
  7. — генератор 37.3701;
  8. — моторедукторы очистителей фар;
  9. — электродвигатель вентилятора системы охлаждения двигателя*;
  10. — датчик включения электродвигателя вентилятора*;
  11. — звуконые сигналы;
  12. — распределитель зажигания;
  13. — свечи зажигания;
  14. — стартер;
  15. — датчик указателя температуры охлаждающей жидкости;
  16. — подкапотная лампа;
  17. — датчик контрольной лампы давления масла;
  18. — катушка зажигания;
  19. — датчик уровня тормозной жидкости;
  20. — моторедуктор очистителя ветрового стекла;
  21. — блок управления электропневмоклапаном карбюратора;
  22. — электродвигатель насоса омывателя фар;
  23. — электродвигатель насоса омывателя ветрового стекла;
  24. — выключатель стоп-сигнала;
  25. — реле-прерыватель очистителя ветрового стекла;
  26. — регулятор освещения приборов;
  27. — реле-прерыватель аварийной сигнализации и указателей поворота;
  28. — выключатель света заднего хода;
  29. — штепсельная розетка для переносной лампы*;
  30. — прикуриватель;
  31. — лампа освещения вещевого ящика;
  32. — монтажный блок;
  33. — выключатели плафонов на стойках передних дверей;
  34. — выключатели плафонов на стойках задних дверей;
  35. — плафоны;
  36. — выключатель контрольной лампы стояночного тормоза;
  37. — выключатель контрольной лампы воздушной заслонки карбюратора;
  38. — переключатель очистителя и омывателя стекла двери задка;
  39. — выключатель аварийной сигнализации;
  40. — трехрычажный переключатель;
  41. — выключатель зажигания;
  42. — реле зажигания;
  43. — переключатель наружного освещения;
  44. — выключатель заднего противотуманного света;
  45. — предохранитель цепи противотуманного света;
  46. — контрольная лампа давления масла;
  47. — комбинация приборов;
  48. — контрольная лампа резерва топлива;
  49. — указатель уровня топлива;
  50. — плафон освещения задней части салона;
  51. — контрольная лампа заряда аккумуляторной батареи;
  52. — указатель температуры охлаждающей жидкости;
  53. — контрольная лампа воздушной заслонки карбюратора;
  54. — контрольная лампа стояночного тормоза**;
  55. — блок контрольных ламп;
  56. — контрольная лампа заднего противотуманного света;
  57. — контрольная лампа обогрева стекла двери задка;
  58. — контрольная лампа уровня тормозной жидкости;
  59. — вольтметр;
  60. — спидометр 2104;
  61. — контрольная лампа наружного освещения;
  62. — контрольная лампа указателей поворота;
  63. — контрольная лампа дальнего света;
  64. — переключатель вентилятора отопителя;
  65. — выключатель обогрева стекла двери задка с лампой подсветки;
  66. — электродвигатель вентилятора отопителя;
  67. — дополнительный резистор электродвигателя отопителя;
  68. — электродвигатель насоса омывателя стекла двери задка;
  69. — задние фонари;
  70. — моторедуктор очистителя стекла двери задка;
  71. — колодки для подключения к элементу обогрева стекла задка;
  72. — фонари освещения номерного знака;
  73. — датчик указателя уровня и резерва топлива.

а

— блок-фар, очистителей фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора;
б
— монтажного блока и трехрычажного переключателя;
в
— задних фонарей(нумерация выводов по порядку сверху вниз);
г
— реле-прерывателя аварийной сигнализации и указателей поворота.

Схема светозвуковой сигнализации ВАЗ 2104

На карбюраторных и инжекторных двигателях электросхема световой и звуковой сигнализации идентичная.

Римскими цифрами отмечены основные элементы оптики и компоненты освещения:

  • I — передний фонарь;
  • II — боковая поворотная фара;
  • III — задняя оптика;
  • IV — плафон освещения в салоне авто;
  • V — источник освещения номерного знака;
  • VI — световое устройство для освещения моторного отсека;
  • VII — схема активации передней оптики.

Схемы с обозначением элементов светозвуковой сигнализации

Другие элементы электросхемы:

  1. Рассеивательное устройство.
  2. Источник освещения — лампочка.
  3. Лампочный кран.
  4. Световое устройство в фарах габаритного освещения.
  5. Пружинный элемент.
  6. Упор.
  7. Рассеивательное устройство поворотной фары.
  8. Световой источник.
  9. Штекер для подключения гидрокорректорного механизма регулировки положения светового потока.
  10. Болт для вертикального изменения осветительного пучка.
  11. Защитный пластиковый кожух.
  12. Болт горизонтальный для регулировки осветительного потока.
  13. Кронштейн для фиксации.
  14. Корпус.
  15. Рефлекторное устройство.
  16. Прослойка для фиксации рефлекторного механизма.
  17. Световой источник.
  18. Держатель.
  19. Держательное устройство, оснащенное плафоном.
  20. Стойка с разъемом для подключения проводника и крепежа.
  21. Световой источник.
  22. Стойка с колодкой для подключения электролинии и крепежа.
  23. Разъем для подключения заземления либо «массы».
  24. Выключательное устройство.
  25. Разъем для подсоединения переключателей, расположенных в дверях.
  26. Лампочные фиксаторы-штекеры.
  27. Противотуманная фара.
  28. Световой источник габаритного освещения.
  29. Схема.
  30. Катафот-отражатель.
  31. Световой источник в фаре стопового сигнала.
  32. Фиксатор схемы.
  33. Кнопка управления.
  34. Держательное устройство.
  35. Колодка подвода электроэнергии.
  36. Контактная шайба.
  37. Штифт пружинного элемента.
  38. Световой источник.
  39. Экран.
  40. Лампочка.
  41. Направляющая кнопка.
  42. Фиксирующее устройство для светового источника.
  43. Оптика.
  44. Аккумуляторная батарея.
  45. Генераторное устройство.
  46. Блок с предохранительными элементами.
  47. Реле активации дальнего освещения.
  48. Реле для активации и отключения ближнего освещения.
  49. Контрольный световой индикатор дальнего освещения, установленный на панели приборов.
  50. Выключательное устройство наружного освещения.
  51. Выключатель зажигания.
  52. Переключательное устройство освещения.
Установка электропроводки ВАЗ 2105 началоУстановка электропроводки ВАЗ 2105 начало

Схема электрооборудования ВАЗ 2104

Схема ВАЗ-2104, для автомобилей ранних годов выпуска. От стандартной схемы ее отличают генератор Г-222, 10-ти контактный включатель аварийной сигнализации, 5-ти контактное реле указателей поворотов и аварийной сигнализации, датчик верхней мертвой точки 1-го цилиндра, колодка диагностики, лампа-индикатор обогрева заднего стекла непосредственно в выключателе, отсутствие контрольной лампы воздушной заслонки карбюратора, двухпозиционный выключатель внешнего освещения и трехпозиционный подрулевой переключатель света.

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле контрольной лампы заряда аккумуляторной батареи; 5 — электропневмоклапан карбюратора; 6 — датчик верхней мертвой точки 1-го цилиндра; 7 — микровыключатель карбюратора; 8 — генератор Г-222; 9 — моторедукторы очистителей фар*; 10 — электродвигатель вентилятора системы охлаждения двигателя*; 11 — датчик включения электродвигателя вентилятора*; 12 — звуковые сигналы; 13 — распределитель зажигания; 14 — свечи зажигания; 15 — стартер; 16 — датчик указателя температуры охлаждающей жидкости; 17 — подкапотная лампа; 18 — датчик контрольной лампы давления масла; 19 — катушка зажигания; 20 — датчик уровня тормозной жидкости; 21 — моторедуктор очистителя ветрового стекла; 22 — блок управления электропневмоклапаном карбюратора; 23 — электродвигатель насоса омывателя фар*; 24 — электродвигатель насоса омывателя ветрового стекла; 25 — колодка диагностики; 26 — выключатель стоп-сигнала; 27 — реле-прерыватель очистителя ветрового стекла; 28 — реле-прерыватель аварийной сигнализации и указателей поворота; 29 — выключатель света заднего хода; 30 — штепсельная розетка для переносной лампы; 31 — прикуриватель; 32 — лампа освещения вещевого ящика; 33 — монтажный блок (вместо реле КЗ установлена перемычка); 34 — выключатели плафонов на стойках передних дверей; 35 — выключатели плафонов на стойках задних дверей; 36 — плафоны ВАЗ 2104; 37 — выключатель контрольной лампы стояночного тормоза; 38 — переключатель очистителя и омывателя заднего стекла*; 39 — выключатель аварийной сигнализации; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — выключатель освещения приборов; 43 — выключатель наружного освещения; 44 — выключатель заднего противотуманного света; 45 — контрольная лампа давления масла; 46 — комбинация приборов; 47 — контрольная лампа резерва топлива; 48 — указатель уровня топлива; 49 — плафон освещения задней части салона; 50 — контрольная лампа заряда аккумуляторной батареи; 51 — указатель температуры охлаждающей жидкости; 52 — реле-прерыватель контрольной лампы стояночного тормоза; 53 — блок контрольных ламп; 54 — контрольная лампа уровня тормозной жидкости; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа стояночного тормоза; 57 — вольтметр; 58 — спидометр; 59 — контрольная лампа наружного освещения; 60 — контрольная лампа указателей поворота; 61 — контрольная лампа дальнего света фар; 62 — переключатель вентилятора отопителя; 63 — выключатель обогрева заднего стекла с контрольной лампой включения*; 64 — электродвигатель вентилятора отопителя; 65 — дополнительный резистор электродвигателя отопителя; 66 — электродвигатель насоса омывателя заднего стекла; 67 — задние фонари; 68 — моторедуктор очистителя заднего стекла*; 69 — колодки для подключения к элементу обогрева заднего стекла; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня и резерва топлива.

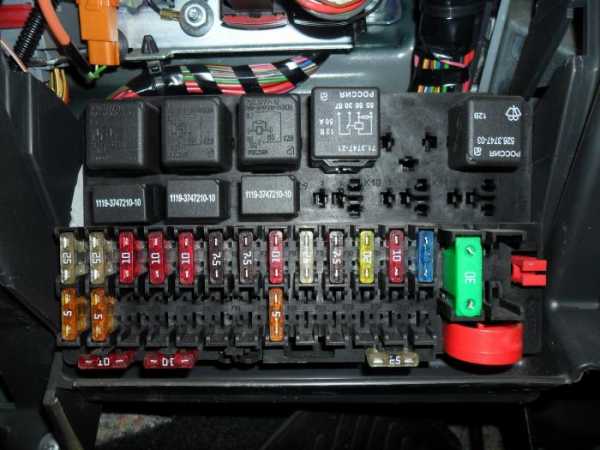

Схема и расположение предохранителей ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104 : В Ладе

Блок предохранителей на ВАЗ-2107 расположен под капотом с пассажирской стороны на перегородке отсека двигателя с салоном. На крышке нанесена схема реле и предохранителей с нумерацией, как на фото:

Непосредственно сам блок выглядит следующим образом:

Снизу в моторном отсеке к нему подключены шесть разъемов, каждый из них имеет свое цветовое обозначение:

Так же публикуем информацию о том, какое реле и какой предохранитель за какую цепь отвечают:

Реле:

R1. — Реле включения обогрева заднего стекла. R2. — Реле включения дальнего света фар. R3. — Реле включения ближнего света фар. F1 — F17. — Предохранители автомобиля ВАЗ 2107. 1. — Место установки реле включения очистителей и омывателей фар. 2. — Перемычка (ранее устанавливалось реле включения звукового сигнала). 3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей. 5. — Запасные предохранители. 6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

Схема соединений внутри блока предохранителей ВАЗ-2107 и ВАЗ-2105

Понравилась статья? Поделиться с друзьями:

замена подпонельной проводки ваз 21 05замена подпонельной проводки ваз 21 05

Проверка предохранителей на авто без их извлечения.Проверка предохранителей на авто без их извлечения.

Схема ВАЗ-21043 и ВАЗ-21047 карбюратор

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — электродвигатель вентилятора системы охлаждения двигателя; 10 — датчик включения электродвигателя вентилятора; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер ВАЗ 21047; 15 — датчик указателя температуры охлаждающей жидкости; 16 — подкапотная лампа; 17 — датчик сигнализатора недостаточного давления масла; 18 — катушка зажигания; 19 — датчик сигнализатора недостаточного уровня тормозной жидкости; 20 — моторедуктор очистителя ветрового стекла; 21 — блок управления электропневмоклапаном карбюратора; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — выключатель света заднего хода; 25 — выключатель сигнала торможения; 26 — реле аварийной сигнализации и указателей поворота; 27 — реле очистителя ветрового стекла; 28 — монтажный блок; 29 — выключатели плафонов на стойках передних дверей; 30 — выключатели плафонов на стойках задних дверей; 31 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 32 — плафоны; 33 — выключатель сигнализатора стояночного тормоза; 34 — лампа сигнализатора недостаточного уровня тормозной жидкости; 35 — блок сигнализаторов; 36 — штепсея розетка для переносной лампы**; 37 — лампа освещения вещевого ящика; 38 — переключатель очистителя и омывателя стекла двери задка; 39 — выключатель аварийной сигнализации; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — реле зажигания; 43 — эконометр; 44 — комбинация приборов; 45 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 46 — лампа сигнализатора заряда аккумуляторной батареи; 47 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 48 — лампа сигнализатора включения указателей поворота; 49 — спидометр; 50 — лампа сигнализатора резерва топлива; 51 — указатель уровня топлива; 52 — регулятор освещения приборов; 53 — часы; 54 — прикуриватель; 55 — предохранитель цепи противотуманного света; 56 — электродвигатель вентилятора отопителя; 57 — дополнительный резистор электродвигателя отопителя; 58 — электродвигатель насоса омывателя стекла двери задка; 59 — выключатель заднего противотуманного света с сигнализатором включения; 60 — переключатель вентилятора отопителя; 61 — выключатель обогрева стекла двери задка с сигнализатором включения; 62-переключатель наружного освещения; 63 — вольтметр; 64-лампа сигнализатора включения наружного освещения; 65-лампа сигнализатора включения дальнего света фар; 66 — лампа сигнализатора недостаточного давления масла; 67 — лампа сигнализатора включения стояночного тормоза; 68 — тахометр; 69 — указатель температуры охлаждающей жидкости; 70 — задние фонари; 71 — колодки для подключения к элементу обогрева стекла двери задка; 72 — датчик указателя уровня и резерва топлива; 73 — плафон освещения задней части салона; 74 — фонари освещения номерного знака; 75 — моторедуктор очистителя стекла двери задка.

Электросхема — полный вид:

Как проверить короткое замыкание контрольной лампой ???Как проверить короткое замыкание контрольной лампой ???

Проводка ВАЗ,передний пучок салон.VAZ wiring, front beam salon.Проводка ВАЗ,передний пучок салон.VAZ wiring, front beam salon.

Схема на инжектор ВАЗ-2104

1 – электродвигатель вентилятора системы охлаждения двигателя; 2 – монтажный блок; 3 – регулятор холостого хода; 4 – электронный блок управления; 5 – октан-потенциометр; 6 – свечи зажигания; 7 – модуль зажигания; 8 – датчик положения коленчатого вала; 9 – электробензонасос с датчиком уровня топлива; 10 – тахометр; 11 – контрольная лампа “CHECK ENGINE”; 12 – реле зажигания автомобиля; 13 – датчик скорости; 14 – колодка диагностики; 15 – форсунка; 16 – клапан продувки адсорбера; 17, 18, 19 – предохранители системы впрыска; 20 – реле зажигания системы впрыска; 21 – реле включения электробензонасоса; 22 – реле электроподогревателя впускной трубы; 23 – электроподогреватель впускной трубы; 24 – предохранитель подогревателя впускной трубы; 25 – датчик концентрации кислорода; 26 – датчик температуры охлаждающей жидкости; 27 – датчик положения дроссельной заслонки; 28 – датчик температуры воздуха; 29 – датчик абсолютного давления;

  • А – к клемме “плюс” аккумуляторной батареи;
  • В – к клемме “15” выключателя зажигания;
  • Р4 – реле включения электродвигателя вентилятора.

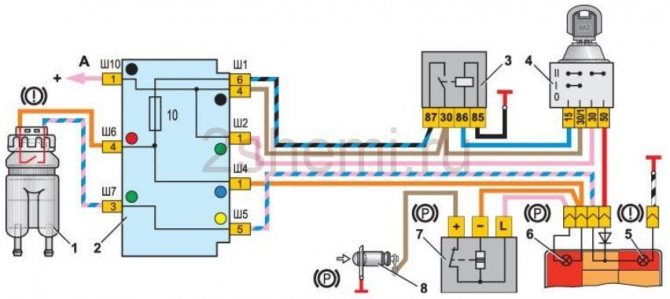

Тормозная система ВАЗ 2104

  1. Встроенный в крышку расширительного бачка датчик уровня тормозной жидкости;
  2. Электронный монтажный блок в подкапотном пространстве с выводом «А» к генератору;
  3. Реле зажигания с минусовым выводом на «массу»;
  4. Замок зажигания на рулевой колонке;
  5. Контрольная лампа на панели приборов, сигнализирующая о низком уровне тормозной жидкости;
  6. Контрольная лампа об активированном стояночном тормозе.

Схема включения фар и противотуманок

1 — блок-фары; 2 — монтажный блок 2104; 3 — переключатель света фар в трех-рычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари; 7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп; 9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме 30 генератора; В — выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу;2 — к лампе стоп-сигнала; 3 — к лампе габаритного света;4 — к лампе противотуманного света;5 — к лампе света заднего хода; 6 — к лампе указателя поворота.

Блок предохранителей и реле ВАЗ-2104

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

  1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
  2. Электромотор передних дворников.
  3. Резервное гнездо.
  4. Резервное гнездо.
  5. Питание электрообогрева заднего стекла.
  6. Часы, прикуриватель, питание розетки “переноски”.
  7. Сигнал и вентилятор радиатора.
  8. Лампы указателя поворотов в режиме “аварийки”.
  9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
  10. Лампы панели приборов.
  11. Лампы стоп-сигнала.
  12. Правая фара дальнего света.
  13. Левая фара дальнего света, контрольная лампа дальнего света.
  14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
  15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
  16. Ближний свет (правая лампа).
  17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

  1. Реле обогрева заднего стекла.
  2. Реле очистителя и омывателя фар.
  3. Реле сигнала.
  4. Реле электровентилятора системы охлаждения.
  5. Реле дальнего света.
  6. Реле ближнего света.

Модификации автомобиля

ВАЗ-2104. Базовая версия универсала, с карбюраторным двигателем от ВАЗ-2105, объемом 1,3 литра и мощностью 64 лошадиных сил. Оснащен 4-ступенчатой коробкой передач.

ВАЗ-21041. Опытный образец универсала, на него установили карбюраторный двигатель от ВАЗ-2101, объемом 1,2 литра и мощностью 62 л.с.. Так же как и базовая модель оснащался 4-ступенчатой, механической коробкой передач.

ВАЗ-21042. Экспортный вариант, руль располагался справа. Также автомобиль получил карбюраторный двигатель от ВАЗ-2103, объемом 1,5 литра и мощностью 72 л.с.

ВАЗ-21043. Автомобиль оснащался электрикой и салоном от ВАЗ-2107, некоторые экземпляры имели салон ВАЗ-2106. Карбюраторный двигатель был позаимствован у ВАЗ-2103. Коробка передач была как 4 так и 5-ступенчатой.

ВАЗ-21044. Экспортная модель, оснащенная двигателем от ВАЗ-2107, объемом 1.7 литра с моновпрыском, а так же 5-ступенчатой коробкой передач.

ВАЗ-21045. Экспортная модификация с двигателем 1,8 литра, в серийное производство не попала.

ВАЗ-21045Д. Мелкосерийно выпускали с 1999 года, оснащалась дизельным двигателем ВАЗ-341, объемом 1,52 литра и мощностью 50 лошадиных сил. Коробка передач 5-ступенчатая.

ВАЗ-21047. Опытный образец с двигателем от копейки. Улучшенный вариант «Четверки», оснащалась салоном от ВАЗ-2107 и карбюраторным двигателем ВАЗ-2103 объемом 1,5 литра и мощностью 72 л.с.. Коробка передач 5-ступенчатая. На экспортных модификациях решетка радиатора устанавливалась от ВАЗ-2107.

ВАЗ-21048. Дизельный универсал, с двигателем от ВАЗ-343 объемом 1,77 литра. Коробка передач 5-ступенчатая.

ВАЗ-21041i. Автомобиль, оснащенный инжекторным двигателем ВАЗ-21067. объемом 1,6 литра. Коробка передач 5-ступенчатая. Электрооборудование и салон от автомобиля ВАЗ-2107, а передние сиденья от Ижевского хэтчбэка ИЖ-2126.

ВАЗ-21041 VF. Салон, электрика и передние сиденья как у предыдущей модификации, также позаимствована у ВАЗ-2107 решетка радиатора. Оснащался 1.5 литровым инжекторным двигателем от ВАЗ-2103 и 5-ступенчатой механической коробкой передач.

ВАЗ 2104 с задним приводом и кузовом «универсал» выпускался с 1982 по 2012 год. Модель постоянно совершенствовалась: менялось электрооборудование, появилась система впрыска топлива, пятиступенчатая КПП и полуспортивные передние сиденья. Модификация ВАЗ 21043 была дополнена системой очистки и подогрева окна задней двери. Система электроснабжения отдельных узлов автомобиля довольно проста.

Совокупные схемы электроснабжения ВАЗ 2104

Все потребляющие электричество системы ВАЗ 2104 коммутируются по однопроводной линии. Источниками электроэнергии являются аккумулятор и генератор. Положительный контакт этих источников связан с электрическими приборами, а отрицательный идёт на кузов (массу).

Электрооборудование ВАЗ 2104 делится на три вида:

  • рабочее оборудование (аккумулятор, генератор, зажигание, стартер);
  • вспомогательное эксплуатационное оборудование;
  • светозвуковая сигнализация.

При выключенном двигателе всё электрооборудование, в том числе и стартер, питается от аккумулятора. После запуска стартером двигателя источником электроэнергии становится генератор. При этом он восстанавливает заряд аккумулятора. Системой зажигания создаётся искровой разряд для воспламенения поступающей в двигатель топливновоздушной смеси. В функции светозвуковой сигнализации входит внешнее освещение, подсветка салона, включение габаритов, подача звукового сигнала. Коммутация электрических цепей происходит через замок зажигания, состоящий из электрического контактного узла и механического противоугонного устройства.

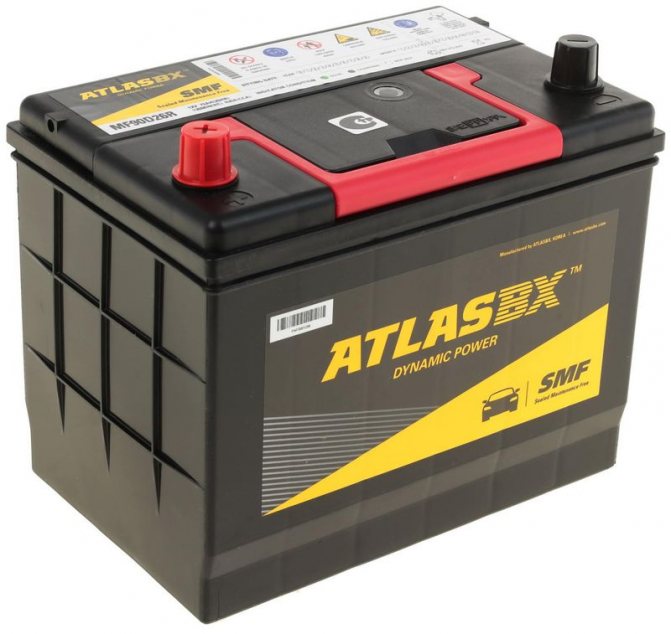

На ВАЗ 2104 используется аккумулятор 6СТ-55П или аналогичный. В качестве источника переменного тока используется синхронный генератор 37.3701 (или Г-222). Это трёхфазный генератор с электромагнитным возбуждением и встроенным выпрямительным блоком на кремниевых диодах. Снимаемое с этих диодов напряжение питает обмотку ротора и подаётся на контрольную лам­пу заряда аккумулятора. На автомобилях с генератором 2105–3701010 эта лампа не задействована, а уровень заряда аккумулятора контролируется вольтметром. Генератор крепится на кронштейнах в правой (по ходу движения) передней части моторного отсека. Ротор генератора приводится в движение шкивом коленчатого вала. Стартер 35.3708 прикреплён к картеру сцепления с правой стороны двигателя, ограждён теплоизоляционным щитком от трубы выхлопной системы и включается электромагнитным реле дистанционного управления.

На ВАЗ 2104 используется контактная, а в автомобилях, произведённых после 1987 года, бесконтактная система зажигания. Контактная система содержит следующие элементы:

  • распределитель-прерыватель, предназначенный для размыкания цепи катушки зажигания с током низкого напря­жения и распределения импульсов высокого напряжения по свечам зажигания;
  • катушка зажигания, основной функцией которой является преобразования тока низкого напряжения в ток высокого напряжения;
  • свечи зажигания;
  • высоковольтные провода;
  • выключатель зажига­ния.

Бесконтактная система состоит из:

  • датчика-распределителя, подающего управляющие импульсы низкого напряжения на коммутатор и распределяющего импульсы высокого напряжения по све­чам зажигания;
  • коммутатора, предназначенного для прерывания тока в цепи низкого напряжения катушки зажигания в соответствии с сигналами датчика-распределителя;
  • катушки зажигания;
  • свечей зажигания;
  • высоковольтных проводов.

Ток постоянно подаётся в электрические контуры:

  • звуковых сигналов;
  • стоп-сигналов;
  • прикуривателя;
  • освещения салона;
  • розетки переносной лампы;
  • аварийной световой сигнализации.

Для коммутации и защиты электроприборов от перепадов напряжения в специальной нише подкапотного пространства имеется монтажный блок с предохранителями и реле, назначение которых схематично указано на крышке блока. Штатный блок можно снять, заменить плату или восстановить её токопроводящие дорожки.

На приборной панели ВАЗ 2104 расположены клавиши включения:

  • внешних осветительных приборов;
  • противотуманных фар;
  • обогрева заднего стекла;
  • отопления салона.

Кнопка световой сигнализации находится на защитном кожухе вала рулевой колонки, а под колонкой расположены переключатели ближнего и дальнего света, поворотников, дворников и омывателя лобового стекла.

Схема электрооборудования ВАЗ 21043 и 21041i (инжектор)

Модели ВАЗ 21043 и 21041i (иногда некорректно обозначается как 21047) имеют идентичные схемы электропитания. Всё электрооборудование этих автомобилей аналогично оборудованию ВАЗ 2107.

Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла. С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок. После появления инжекторных моделей схема была несколько изменена. Это было также обусловлено появлением пятиступенчатой коробки передач, электрооборудования и салона от ВАЗ 2107, а также управляющих работой двигателя электронных узлов.

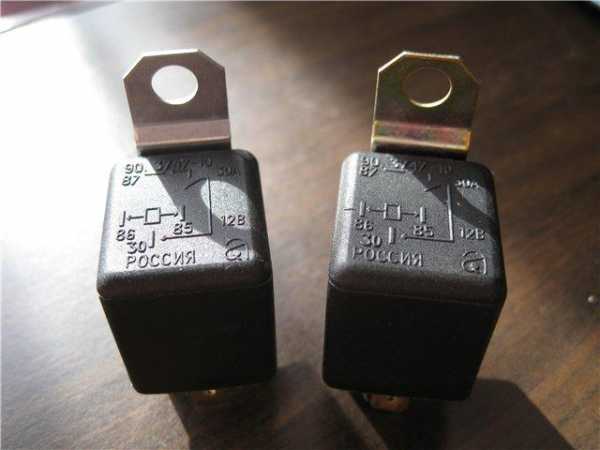

Проверка и замена реле стартера Ваз 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

  • снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
  • зачистите контакты, если это необходимо;
  • убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
  • проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
  • убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
  • если напряжение есть на клеммах есть, проблема в реле, а не в питании;
  • снимите реле стартера с автомобиля;
  • убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

  • отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
  • при помощи ключа открутить гайку, удерживающую реле на правом крыле;
  • снять реле стартера;
  • установить новое реле;
  • закрутить и затянуть ключом гайку крепления;
  • присоединить колодку проводов к реле;
  • подключить провод “массы” к аккумулятору.
Стартер не крутит на ВАЗ 2107 инжектор. Где искать причину.Стартер не крутит на ВАЗ 2107 инжектор. Где искать причину.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Коммутация в салоне ВАЗ 2104

По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:

  • очистителем заднего стекла, который включается клавишей на приборной панели;
  • плафоном освещения задней части кузова.

Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.

Платформа автомобиля ВАЗ 2104

Поначалу в качестве универсальной модели повышенной вместимости в заводских корпусах собирался ВАЗ 2102, который являлся «удлиненной» версией классической «копейки». Однако, выявив ряд конструктивных недостатков, инженеры решили использовать для «универсала» другую платформу.

По своей сути ВАЗ 2104:

  1. Являлся удлиненной модификацией ВАЗ 2105;
  2. Большинство деталей были унифицированы со всем модельным рядом семейства «Жигули»;
  3. Задняя часть автомобиля получила полноразмерную дверь, оснащенную обогревом стекла и стеклоочистителем;
  4. В салоне появилась дополнительная центральная консоль с функциональными клавишами.

В основе автомобиля ВАЗ 2104 заложена платформа «пятерки»

Справочно: Заводская инструкция, предлагающаяся к новому автомобилю, не всегда отображала изменения, вносимые в процессе выпуска и модернизации ВАЗ 2104.

Узнайте также об особенностях унификации электропроводки Нива 21213.

Замена электропроводки ВАЗ 2104

При сбоях в подаче питания на электрооборудование прежде всего следует проверить целостность электрической цепи. Для этого необходимо:

  1. Обесточить проверяемый участок, отсоединив минусовую клемму аккумулятора или соответствующий предохранитель.
  2. Подключить контакты мультиметра к концам проблемного участка цепи, а один из щупов — к «массе».
  3. Если на табло мультиметра отсутствуют какие-либо показания, в цепи есть разрыв.
  4. Проводка меняется на новую.

Подбор проводов и замена проводки производится согласно схеме электропитания ВАЗ 2104. При этом используются штатные компоненты или компоненты от другой модели с подходящими характеристиками.

Видео: замена проводки, предохранителей и реле классических моделей ВАЗ

Для замены проводки разбирается передняя часть салона. Провода недостаточной длины наращиваются, а соединения спаиваются и изолируются.

Видео: замена электропроводки в салоне и под капотом

Полностью заменить электропроводку ВАЗ 2104 своими руками практически невозможно. При возникновении такой ситуации лучше обратиться в автосервис.

Видео: ремонт электропроводки инжекторной ВАЗ 2107

Электрические стеклоподъёмники

Некоторые автовладельцы устанавливают на свои ВАЗ 2104 электрические стеклоподъёмники.

Схема подключения электрических стеклоподъёмников «Форвард» в передние двери ВАЗ 2104 довольно проста

Особенности монтажа таких стеклоподъёмников на ВАЗ 2104 определяется размером и конструкцией окон передних дверей. В отличие от других классических моделей ВАЗ в передних дверях четвёрки (как и у ВАЗ 2105 и 2107) отсутствуют поворотные форточки. Полностью опустившиеся передние стёкла занимают больше пространства внутри корпуса двери.

Видео: монтаж на передние двери ВАЗ 2107 стеклоподъёмников «Форвард»

При выборе электрических стеклоподъёмников следует предусмотреть наличие свободного пространства для установки электромотора и механизма привода.

Видео: установка на ВАЗ 2107 стеклоподъёмников «Гранат»

Таким образом, самостоятельный ремонт электрооборудования ВАЗ 2104 для неискушённого автовладельца обычно ограничивается заменой предохранителей, реле и сигнальных ламп, а также поиском обрыва электропроводки. Сделать это, имея перед глазами схемы подключения электрических приборов, довольно просто.

Основные неисправности электрооборудования ВАЗ 2104

Основными неисправностями электропроводки являются короткое замыкание и обрыв проводов. При замыкании перегорают предохранители, выходят из строя реле и приборы. Иногда даже может произойти возгорание. При обрыве провода перестают работать узлы, к которым этот провод подключён.

Монтажный блок

Всё электрооборудование подсоединяется через плавкие предохранители, расположенные в монтажном блоке и обеспечивающие защиту этого оборудования при коротком замыкании. На ВАЗ 2104 устанавливают монтажные блоки производства РФ или Словении. Последние не разбираются и ремонту не подлежат.

Таблица: предохранители в монтажном блоке ВАЗ 2104

Предохранитель (номинальный ток) Оборудование защищаемых цепей
1 (8А) Задние фонари заднего хода; Электродвигатель отопителя; Контрольная лампа, реле обогрева стекла задней двери.
2 (8А) Электродвигатели стеклоочистителя и омывателя ветрового стекла; Электродвигатели очистителей и омывателей фар; Реле очистки ветрового стекла. Реле очистителей и омывателей фар (контакты).
3 (8А) Резервный.
4 (8А) Резервный.
5 (16А) Элемент обогрева и реле включения обогрева стекла задней двери.
6 (8А) Прикуриватель; Розетка для переносной лампы; Часы; Фонари сигнализации открытых передних дверей.
7 (16А) Звуковые сигналы и реле включения сигналов; Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты).
8 (8А) Выключатель и реле-прерыватель указателей поворота в режиме аварийной сигнализации.
9 (8А) Регулятор напряжения генератора (на автомобилях с генератором ГB222).
10 (8А) Указатели поворота при включении и соответствующая контрольная лампа; Реле включения электродвигателя вентилятора (обмотка); Контрольные приборы; Контрольная лампа заряда аккумулятора; Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости; Реле-прерыватель контрольной лампы стояночного тормоза; Система управления электромагнитным клапаном карбюратора.
11 (8А) Задние фонари стоп-сигнала; Плафон освещения салона.
12 (8А) Правая фара (дальний свет); Обмотка реле включения очистителей фар (при включённом дальнем свете).
13 (8А) Левая фара (дальний свет); Контрольная лампа включения дальнего света фар.
14 (8А) Левая фара (габаритный свет); Правый задний фонарь (габаритный свет); Фонари освещения номерного знака; Подкапотная лампа; Контрольная лампа включения габаритного света.
15 (8А) Правая фара (габаритный свет 2105); Левый задний фонарь (габаритный свет); Подсветка прикуривателя; Подсветка приборов; Подсветка вещевого ящика.
16 (8А) Правая фара (ближний свет); Обмотка реле включения очистителей фар (при включённом ближнем свете).
17 (8А) Левая фара (ближний свет 2107).

Соединения монтажного блока ВАЗ 2104

Кроме предохранителей, в монтажном блоке расположено шесть реле.

Кроме этого, на рисунке:

  • цифры под буквой А соответствуют номеру штекера в колодках монтажного блока;
  • цифры рядом с буквой Ш обозначают номер колодки и номер штекера;
  • штекеры колодок без цветной маркировки помечены коричневым.

Видео: ремонт блока предохранителей классических моделей ВАЗ

При замене предохранителей и ремонте монтажного блока необходимо:

  • отключить минусовую клемму аккумулятора при выключенном зажигании;
  • при замене предохранителя выявить причину его перегорания;
  • не использовать предохранители увеличенного номинала во избежание выгорания соответствующих дорожек платы.

Видео: восстановление дорожек монтажного блока ВАЗ 2105

Подключение ближнего, дальнего и противотуманного света

Схема включения фар и противотуманного света в задних фонарях ВАЗ 2104 аналогична соответствующим схемам ВАЗ 2105 и ВАЗ 2107.

Система подачи топлива

Система распределённого впрыска в инжекторных ВАЗ 2104 предполагает подачу топлива в каждый цилиндр отдельной форсункой. Эта система объединяет подсистемы питания и зажигания, управляемые с помощью контроллера «Январь-5.1.3».

Контроллер, на который поступает информация о параметрах работы двигателя, идентифицирует все неисправности и при необходимости подаёт сигнал Check Engine. Сам контроллер закреплён на кронштейне в салоне за вещевым ящиком.

Переключатели, расположенные на рулевой колонке

Переключатели указателей поворотов находятся под рулевой колонкой, а кнопка аварийной сигнализации — на самой колонке. Мигание указателей поворота с частотой 90±30 раз в минуту обеспечивает реле аварийной сигнализации при напряжении 10,8–15,0 В. При неисправности одного из указателей поворота удваивается частота мигания другого указателя и контрольной лампы.

Электрические стеклоподъёмники

Некоторые автовладельцы устанавливают на свои ВАЗ 2104 электрические стеклоподъёмники.

Особенности монтажа таких стеклоподъёмников на ВАЗ 2104 определяется размером и конструкцией окон передних дверей. В отличие от других классических моделей ВАЗ в передних дверях четвёрки (как и у ВАЗ 2105 и 2107) отсутствуют поворотные форточки. Полностью опустившиеся передние стёкла занимают больше пространства внутри корпуса двери.

Видео: монтаж на передние двери ВАЗ 2107 стеклоподъёмников «Форвард»

При выборе электрических стеклоподъёмников следует предусмотреть наличие свободного пространства для установки электромотора и механизма привода.

Предохранители ВАЗ 2104

Предохранители ВАЗовской «четвёрки» как и в любом другом автомобиле, предназначены для размыкания защищаемой ими электрической цепи в результате перегорания специальной вставки. Разрушение происходит в момент превышения тока, на который рассчитан защитный элемент. Сила тока предохранителя подбирается в зависимости от допустимой нагрузки в защищаемой им цепи и зависит от подключённых в ней потребителей. Если возникает нештатная ситуация, в первую очередь должна выйти из строя плавкая вставка, прекратив подачу тока и сохранив машину от пожара. Предохранитель выходит из строя по нескольким причинам:

  • короткое замыкание, которое возможно при повреждении изоляции проводов либо неправильном монтаже электроприборов;
  • несоответствие номинала предохранителя той цепи, в которой он установлен. Такое возможно при ошибочной установке плавкой вставки, рассчитанной на меньший ток.

На ВАЗ 2104 устанавливались разные предохранители, но назначение у них одно — защита электрических цепей

Поскольку от состояния предохранителей зависит работоспособность всех потребителей автомобиля, на их замене, поиске и решении возможных проблем, стоит остановиться подробнее.

Ссылка на основную публикацию
Похожее
