Причины пропадания задней передачи ВАЗ 1118

Необходимо поднять чехол.

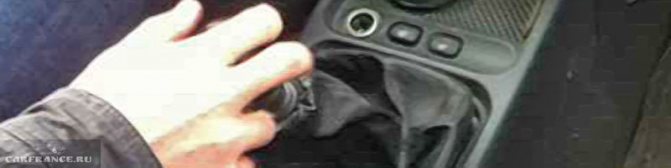

Поднимаем чехол на рычаге КПП – видим фишку.

Если после замыкания контактов задняя включается – неисправен магнитный выключатель на рычаге.

Если напряжение на контактах отсутствует – проверяем проводку до соленоида в коробке.

Проводка, идущая от рычага КПП до соленоида, находится на Лада Калина у левого лонжерона под днищем. Из-за этого на неё воздействует вода, снег, на состояние влияют и реагенты с дорог.

Чтобы увидеть соленоид, нужно выкрутить колесо до упора.

На фото показаны контактные разъемы соленоида.

Длительная эксплуатация автомобиля приводит к перегниванию провода. Проверяется наличие напряжение на выходе соленоида. Если оно есть, значит проводка перебита, нужно осмотреть ее на предмет повреждения.

Для проверки вытаскиваем проводку в подкапотное пространство.

Меняем поврежденные провода на новые и прячем их в гофру.

После замены проводки прозванием цепь – всё в норме!

После предыдущей проверки может быть и другой результат – напряжения на выходе не будет. При целостности предохранителя остается убедиться в целостности обмотки внутри соленоида.

Для диагностики от элемента отключаются все провода, на них проверяется напряжение. Если оно есть, сгорел соленоид. Иначе – проблема кроется в питании на участке от предохранителя до рычага.

Частая проблема – облом штекера соленоида при езде по бездорожью.

Решается установкой защитной скобы из толстого металла.

Для выяснения, почему может отсутствовать задний ход на вазовском автомобиле, необходимо понять, что здесь за конструкция, из каких деталей и узлов состоит. Сами шестерни заднего хода (ЗХ) находятся внутри КПП, в корпусе, так же, как и механизм выбора скоростей, снаружи картера расположены:

• две кулисы (реактивные тяги);
• рычаг переключения (РП);
• соленоид, блокирующий ЗХ, вкрученный в корпус коробки передач снаружи;
• блокировочное кольцо, находящееся на штоке рычага;
• выключатель, расположенный в ручке КПП.

Блокиратор задней передачи (ЗП) предохраняет КПП от случайного включения, а чтобы включить ЗХ, нужно блокировочное кольцо поднять вверх, сдвинуть рычаг сначала до упора влево, а затем подать вперед. Но иногда случается, что даже при поднятом выключателе ЗП отказывается работать, РП упорно не желает занять нужное положение.

Итак, почему не включается задняя передача:

• имеются дефекты на шестернях ЗП;
• отсутствует нормальный выжим сцепления;
• сломалась пружинка на оси в механизме выбора скоростей;
• не работает соленоид;
• не замыкаются контакты датчика;
• произошел обрыв провода, подающего питание на блокиратор;
• сгорел предохранитель F21, отвечающий за работу блокирующего устройства.

ЗП еще может не включаться, если не отрегулирована кулиса (реактивная тяга), но в этом случае проблемы также будут возникать при попытке включить какую-нибудь другую скорость (например, первую или пятую). Именно поэтому при любом снятии МКПП рекомендуется на кулисе ставить метки, чтобы при сборке установить ее точно в таком же положении.

Другая причина неисправности ЗХ – неотрегулированное или плохое сцепление, но здесь тоже другие передачи либо не включаются, либо переключаются с хрустом. Регулируется ход педали сцепления на Калине уменьшением или увеличением длины троса, при изношенном диске автомобиль начинает ехать с пробуксовкой, плохо набирает обороты.

Статьи по теме:

• Передний лонжерон ВАЗ-2109 – замена, ремонт, стоимость работВАЗ-2109 – автомобиль, не отличающийся крепким кузовом, железо достаточно быстро поддается коррозии, причем, ржавеют практически все кузовные детали. Замена переднего лонжерона требуется, […]
• Самостоятельный ремонт днища кузова на автомобиле ВАЗ-2110Кузов автомобиля с годами подвергается коррозии, особенно быстро он начинает ржаветь, если за ним не ухаживать, не делать антикоррозийное покрытие. Насколько скоро начинают покрываться […]
• Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисеАвтомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической […]

Что делать, если он целый?

Если не включается задний ход («Лада Калина»), причины могут быть в другой части. Для диагностики вам необходимо разобрать чехол коробки. Под ним имеется разъем, подключенный к выключателю соленоидов. Его мы выключаем и соединяем напрямую контакты. Проверяем, включилась ли задняя скорость. Если нет, удаляем разъем соленоида и замеряем напряжение в нем. Когда вольтметр показывает значения менее 12 В, значит, имеется замыкание. Проверить можно и при помощи контрольной лампы. Ее мощность должна составляет от 3 до 5 Ватт. Если она не горит, значит, в цепочке перегорели провода. Ищем дальше. Замыкаем контакты разъема, что идет вниз под пол автомобиля. Это можно сделать при помощи металлической скрепки. Далее включаем задний ход. Если он включился без проблем, значит, замыкание произошло именно здесь. В случае исправности элемента, снимаем разъем с соленоида. При помощи двух булавок и тестера замеряем напряжение. Концы тестера прикладываются к булавкам. В большинстве случаев обрыв происходит из-за перелома жгута и окисления меди. Чаще всего провод перетирается в месте установки хомута на поддоне механической коробки. Как проверить его?

Пропала и не включается задняя передача ВАЗ 21099, ремонт КПП ВАЗ

https://youtube.com/watch?v=x8BLohGVSBg

Golf 2 разбираем коробку передач, не включается задняя скорость

Предохранитель блокировки

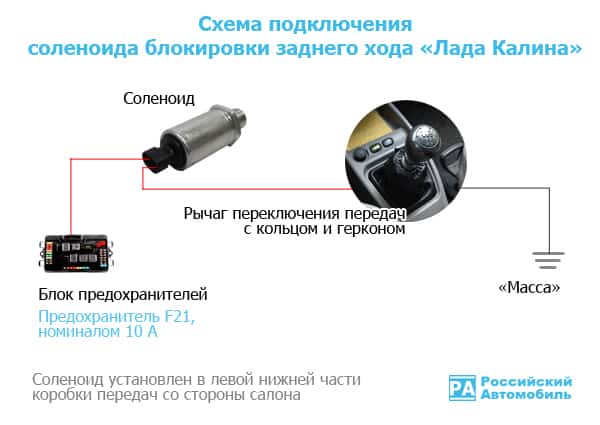

Схема для Калины.

Предохранитель — F21 в основном блоке, номинал – 10A. Целый предохранитель свидетельствует об отсутствии напряжения на соленоиде.

Если предохранитель перегорел, то устанавливается новый, затем рычаг КПП переводится в положение задней передачи. При повторном перегорании перемычки проблему нужно искать в коротком замыкании на пути питания соленоида.

как включается КПП на калине с тросовым приводом

Блок предохранителей | монтажный блок Lada Kalina

Пропала задняя передача, Лада Калина!

Изучаем устройство КПП ВАЗ-2181

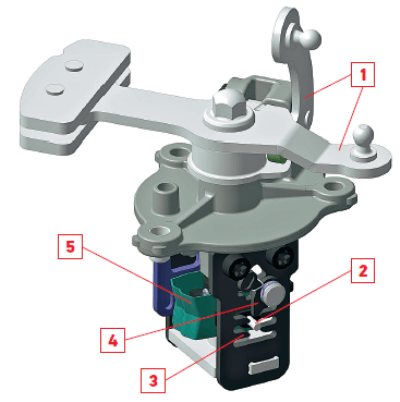

Усилие от рукояти передаётся к двум рычагам выбора передач (см. рис.). Но двигаться эти рычаги могут не как угодно – их траектория ограничена прорезями в решётке «3». Штифт «2» может перемещаться внутри прорезей, а верхняя правая часть решётки закрыта защёлкой «4».

Механизм выбора передач тросовой коробки LADA

Чтобы открыть защёлку, нужно добиться выполнения следующего условия: автомобиль не должен перемещаться вперёд даже с небольшой скоростью. Рассмотрим, как блокировка работает в действительности:

1. Производится остановка;
2. Проходит определённое время;
3. Блокировка деактивируется.

Чтобы задняя передача стала полностью разблокирована, после остановки авто нужно выждать меньше секунды. А вот начать движение на склоне, включив при этом задний ход, удастся вряд ли. Но если уклон покрытия направлен назад, передача включается сразу же.

Замена датчика скорости Лада Калина

Не блокируется задняя передача Лада Калина

Обрыв провода выключателя ЗП на авто Lada Kalina происходит достаточно часто, это связано с тем, что РП часто меняет свое положение, соответственно, и проводок не находится в покое. Проверить, работает ли сам соленоид, достаточно просто, здесь нужно:

• аккуратно поддеть отверткой и поднять кожух рычага КПП;
• разъединить штекер, расположенный внутри консоли;
• взять металлическую скрепку, ее концы вставить в разъем, идущий к блокиратору;
• опустить чехол, попробовать включить заднюю передачу.

Если ЗП появилась, значит, с самым выключателем и МКПП все в порядке, все дело в электропроводке или плохом контакте штекера. После такой диагностики скрепку необходимо будет вынуть, ездить постоянно с замкнутыми на разъеме контактами крайне не рекомендуется.

В некоторых случаях обрыв обнаруживается сразу после поднятия чехла КПП, но нередко провода отваливаются в районе соленоида блокирующего устройства. Чтобы провести диагностику, следует установить ВАЗ Калину на яму или автоподъемник, провести визуальный осмотр. Наиболее часто обрыв происходит в непосредственной близости от датчика, так как это место здесь ничем не защищено – летит грязь и влага, щебень и камушки с дороги.

Когда проводка находится еще в заводской оплетке, обнаружить какие-либо повреждения порой непросто. Контакт может периодически пропадать, а затем снова появляться, дефект получается плавающим, в таком случае приходится вскрывать изоляционную защиту.

Еще стоит отметить, что подобный дефект на Калине встречаются часто, является характерным для этой машины, произойти подобная поломка может даже на автомобиле с относительно небольшим пробегом (40-50 тысяч километров). Проблема возникает из-за того, что:

• провода слишком короткие, их следовало бы сделать на несколько сантиметров длиннее;
• изоляция некачественная, нередко трескается на морозе.

Так что прежде чем искать неисправности в механической части, необходимо проверить электрику.

Другая неисправность прямо противоположна той, что описана выше, в этом случае блокировка не работает, и задняя передача включается в любом случае, вне зависимости от того, поднято кольцо или нет. Езда на машине без блокиратора ЗП не слишком комфортна, есть риск испортить КПП (особенно новичкам), включив на ходу вместо понижающей первой скорости заднюю. Причин неполадки здесь тоже несколько:

• залипли контакты кнопки внутри ручки МКПП;
• в проводах, идущих от коробки к рычагу, присутствует замыкание;
• заклинил соленоид.

Проверить состояние кнопочных контактов блокиратора достаточно просто: поднимаем чехол рычага КПП, разъединяем штекер. Если догадка оказалась верной, ЗХ будет включить невозможно.

Замена всего соленоида

В Лада Калина соленоид, что отвечает за включение задней передачи, достаточно редко, но все же может сгорать. Возникает это из-за слишком агрессивного использования коробки передач или из-за неисправности генератора. Притом известны случаи, когда с поврежденным соленоидом передача все же включалась, но только периодически. Устранить неисправность удается только полной заменой соленоида.
Пытаться его отремонтировать не следует — у него неразборная конструкция, залитая изнутри смолой. Почему инженеры Лада Калина использовали такое решение, остается только гадать.

Однако сама процедура по его замене не представляет ничего сложного, ее можно будет выполнить и самостоятельно. Чтобы снять соленоид, придется раскрутить его и с обратной стороны. Принцип его работы такой же, как у центрального замка. То есть повреждается внутри именно обмотка.

tweet

назад Тест драйв автомобиля Лада Калина универсал

Вперед Лада Калина превратилась в Гранту

Тегикоробка передач, передача, ремонт, саленоид, сцепление

Механические проблемы

Когда электрика проверена, стоит перейти к механике. Первым делом проверяется трансмиссионное масло: уровень, вязкость, цвет. Жидкость меняется при несоответствии нормам.

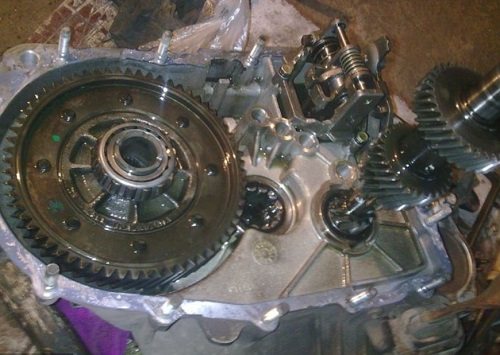

Износ внутренних частей МКПП диагностируется при разборке узла. На Лада Калина в «коробке» может сломаться:

• синхронизатор,
• задний подшипник,
• шестерня заднего хода,
  Сколы на зубьях шестерни задней передачи.
• вилка.

Решение о замене деталей принимается после «вскрытия».

Сцепление

Часто проблемы с работой «коробки» автолюбители испытывают после выхода из строя сцепления. Проявляется неисправность при переключении на любую передачу, иногда процесс сопровождается треском.

При исключении других возможных неисправностей сцепление меняется в сборе.

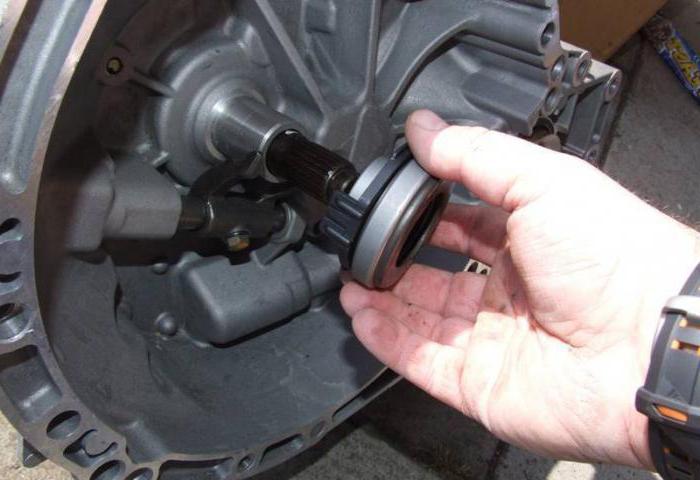

Выжимной подшипник

Данный элемент является весьма надежным. Но не стоит исключать его поломку. Как определить, что из строя вышел именно выжимной подшипник? Для этого нужно выжать сцепление на заведенном моторе и прислушаться к работе коробки. Если при отпускании педали усиливается характерный звук (шуршание), и не включается задняя передача на «Калине», причины в подшипнике. Но не только эта скорость будет плохо включаться. Часто из-за «выжимного» плохо срабатывают последующие передачи. Их приходится включать с перегазовкой и двойным выжимом.

Как заменить выключатель-соленоид

Соленоид может закиснуть в открытом положении, в некоторых случаях помогает легкое постукивание по его корпусу. Характерно, что залипание происходит, когда автомобиль стоит на крутом подъеме. Поломки случаются и в пути, и если датчик отказал, а заднюю скорость включить невозможно, можно на время немного выкрутить его из коробки (примерно 7 оборотов), тогда ЗП появится. Но необходимо понять, что мера это временная, когда соленоид выходит из строя, его нужно менять.

Прежде чем производить замену, будет не лишним проверить датчик, сделать это достаточно просто. Необходимо от фишки отсоединить провода, подать на контакты напряжение 12 вольт, в момент подачи в исправном соленоиде должен быть слышен заметный щелчок.

Перед началом работы приготавливаем:

• емкость для трансмиссионного масла;
• ключ на 36;
• герметик.

Подобную операцию нужно выполнять на яме или автоподъемнике, масло из коробки передач можно и не сливать, но лучше это все-таки сделать, чтобы выполнить работу аккуратнее. Проводим замену детали в следующем порядке:

• снимаем защиту под двигатель (если она установлена);
• сливаем из МКПП масло;
• отсоединяем штекер с проводами, отведя предварительно в сторону пластиковый язычок на «разъеме-папе»
• ключом на 36 выкручиваем старый датчик (можно использовать разводной ключ);
• наносим на резьбу герметик, заворачиваем новый датчик на место;
• соединяем провода, заливаем масло в коробку.
