Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Зачем нужна EGR-система?

Самыми опасными для окружающей среды являются такие составляющие выхлопных газов машин:

• углеводород;
• оксид углерода;
• оксид азота.

Две первые составляющие из списка весьма эффективно отсеивает система каталитической нейтрализации, но третий компонент перерабатывается данным механизмом недостаточно. Чтобы уменьшить выброс в атмосферу токсичного оксида азота, автоинженерами было реализовано средство рециркуляции выхлопных газов (Exhaust_Gas_Recirculation, сокращённо EGR).

ЕГР-клапан не улучшает технических показателей мотора. Его устанавливают, руководствуясь исключительно экологическими соображениями. Система активируется лишь на средних оборотах, отключаясь при прочих режимах.

Рассматриваемый вариант рециркуляции не встречается на бензиновых турбодвигателях, так как моторы с турбонаддувом имеют небольшие показатели спектра рабочих диапазонов.

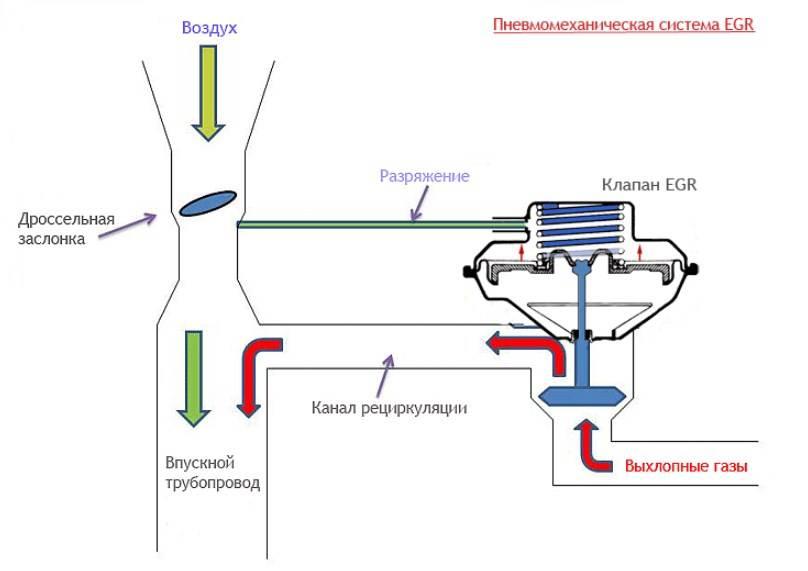

Устройство и принцип работы

ЕГР-клапан применяется в дизельных и бензиновых двигателях внутреннего сгорания. Действие описываемого средства основано на том, что при определённом режиме работы мотора во впускной коллектор подаётся некоторая доля отработанного газа, смешанная с воздухом.

Повышенные уровни оксидов азота в выбросе двигателя генерируются за счёт высокой температуры внутри камеры сгорания. Как известно, кислород — мощный катализатор процесса горения. И чем последнего больше, тем выше температура при воспламенении.

Смешивание выхлопных газов с воздухом приводит к существенному снижению в нём содержания кислорода. Следовательно, уменьшаются как температура горения, так и токсичность ядовитых паров, выбрасываемых в атмосферу.

Конструкция и принцип работы рециркулирующего клапана зависят от типа мотора. В дизельном двигателе он открыт при холостом ходе, подавая до половины воздушного объёма на впуске. С увеличением оборотов он закрывается больше или меньше в зависимости от нагрузки. На максимальных оборотах клапан полностью перекрыт.

Во время прогрева двигателя система также не задействована. При минимальных и средних оборотах клапан обеспечивает от 5 до 10 процентов поступающей на впуск воздушной массы.

Подводные камни

Все выше написанное может сподвигнуть тут же искать знакомого умельца или ехать в мастерскую, дабы заглушить систему EGR окончательно и бесповоротно. Но спешить здесь, тоже не стоит. Во-первых, клапан ЕГР на разных автомобилях глушится по-разному и доверяя эту работу умельцу из соседнего гаража, вы должны быть уверены, что он сделает все правильно. В противном случае, полезут ошибки, которые вам абсолютно ни к чему. Кроме того, у системы EGR в дизельных агрегатах в зимний период есть и своя полезная функция. Она поддерживает температуру двигателя в оптимальном режиме. Вы стоите на светофоре или в пробке, а мотор ваш не остывает. Если же клапан EGR заглушен, порой не помогает ни догреватель ни какие-то другие ухищрения. Температура двигателя падает, повышается расход топлива, снижаются эксплуатационные характеристики. Поэтому, глушить или нет систему ЕГР на дизельных двигателях, решать конечно же вам, но взвесить все нужно очень и очень хорошо.

Минусы и плюсы.

Помимо улучшенных экологических показателей со снижением выброса оксида азота в окружающую среду до 50 процентов, система ЕГР обладает побочными положительными эффектами:

• в бензиновом двигателе выхлопные газы во впускном коллекторе снижают разряжение, уменьшают потери и способствуют небольшой экономии топлива (от 1 до 3 процентов);
• понижение температуры при работе системы рециркуляции в моторах на бензине уменьшает опасность появления детонации;
• работа дизельных двигателей становится более мягкой;
• сажевый выхлоп снижается на 8-10 процентов.

С другой стороны, средство рециркуляции выхлопных газов в автомобиле — весьма капризный элемент. Если используется некачественное топливо, клапан, впускная система и установленный в ней датчик покрываются нагаром. Результат — нестабильное функционирование мотора. Кроме того, система ЕГР — дорогостоящий компонент автомобиля.

Неисправности ЕГР на дизеле

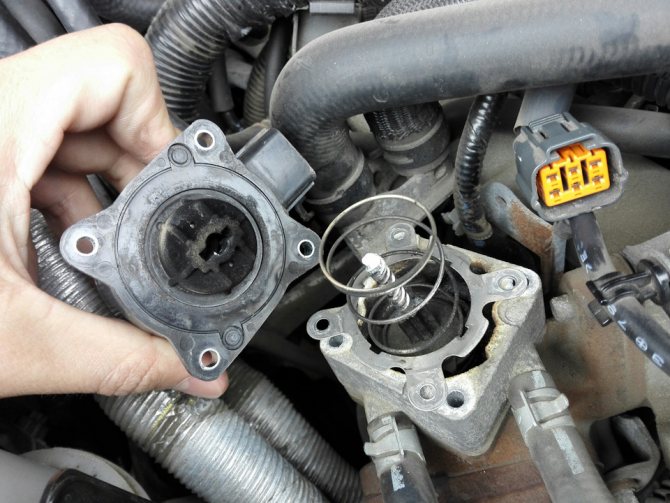

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

1. Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
2. Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Неисправности ЕГР проявляются в частой остановке двигателя, плавающих оборотах в режиме холостого хода, «троении», рывках во время движения и падении мощности при ускорении.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Неисправности клапана EGR.

Неполадки с системой рециркуляции характеризуются различными симптомами. Ниже перечислены основные признаки, указывающие на возможные проблемы с клапаном ЕГР:

• разгоняясь, машина движется рывками;
• на холостых оборотах присутствует вибрация;
• двигатель теряет мощность;
• горит значок аварийного софта управления мотором «Check Engine»;
• выхлопные газы имеют повышенный уровень содержания оксидов азота;
• выхлоп окрашен в чёрный цвет;
• имеет место высокий расход бензина или дизтоплива.

Поломка рециркуляционной системы может быть обусловлена многими причинами. Наиболее распространённые из них описаны ниже.

Заклинил механизм клапана.

Наиболее частой причиной неработоспособности ЕГР-клапана является заклинивание его механической части. Такое случается, когда он открыт или закрыт, в зависимости от конкретной ситуации:

• в первом случае заклинивание обычно приводит к тому, что отработанные пары спустя какое-то время попадают в цилиндр со всеми вытекающими последствиями;
• во втором — опасность в виде выброса вредных веществ грозит окружающей среде, но автомобиль пострадать не должен.

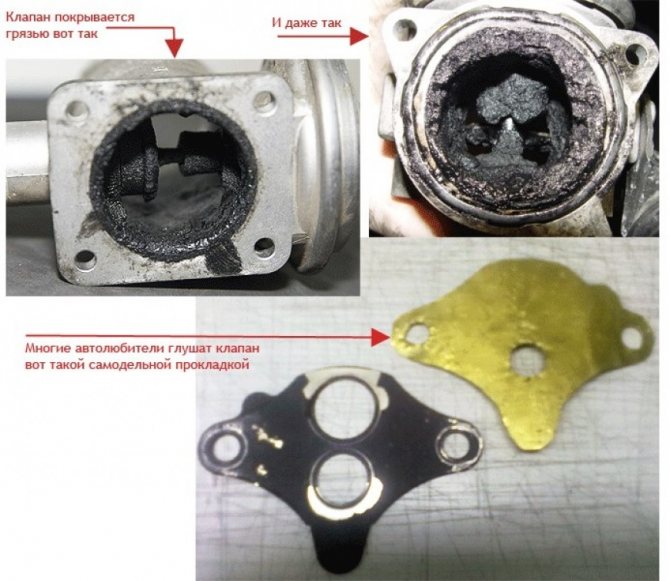

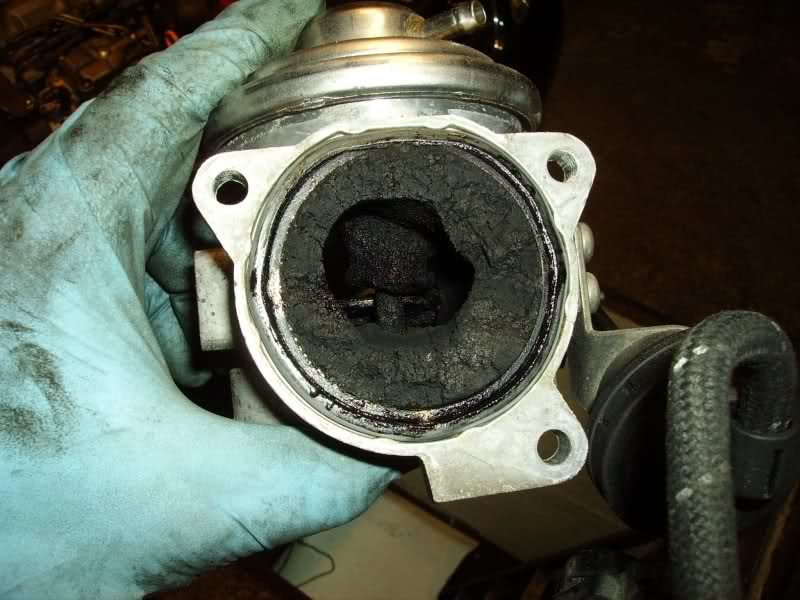

Виновником заклинивания механической части клапана обычно является оседающая на детали сажа — неотъемлемый спутник продуктов сгорания бензина и дизтоплива. По этой причине во избежание заклинивания механизма следите за качеством используемого в машине топлива и вовремя меняйте масло. Заправляйте автомобиль на крупных заправках известных брендов-поставщиков и избегайте неизвестных станций.

Механическая часть клапана ЕГР имеет срок эксплуатации с диапазоном от 150 до 180 тысяч километров пробега. Данные цифры верны лишь при условиях надлежащего ухода и функционирования узла в тандеме с мотором, работающим на качественном топливе.

Неисправный двигатель.

Виновником поломки рециркуляционной системы может являться двигатель. Среди наиболее распространённых неполадок мотора, потенциально ответственных за выход из строя ЕГР-клапана:

• несвоевременная замена воздушного фильтра;
• залегание колец поршня.

При выходе из строя блока рециркуляции и подозрении на неисправность мотора, в первую очередь проведите диагностику двигателя внутреннего сгорания. Устраните обнаруженные неполадки, после чего приступите к ремонту (замене) рециркулирующего клапана.

Физический износ.

Отработав определённый срок, система рециркуляции выхлопных газов может выйти из строя в силу своего физического старения. Скорость изнашивания узла прямо пропорциональна количеству осевшей на нём сажи.

Скапливающиеся на устройстве частицы — нормальное явление, так как копоть при горении образуется в любом случае, при этом количество оксидов азота повышается с ростом температуры, а объём частиц сажи растёт при снижении последней.

Чтобы достичь золотой середины, инженеры двигателей внутреннего сгорания вынуждены идти на различного рода технические ухищрения при конструировании систем ЕГР. Однако избежать проблемы изнашивания EGR-клапана из-за воздействия на него весьма агрессивного сажевого налёта пока не удалось.

Нарушена герметичность.

Нарушение герметичности рециркулирующей системы автомобиля грозит выходом из строя как самого клапана ЕГР, так и других узлов двигателя. Хуже всего то, что воздух, попадающий в блок, программа управления двигателем не видит. Водитель долгое время может оставаться в неведении касательно наличия данной неисправности.

Неполадки с электроникой.

Неисправности электронной части автомобиля также способны вывести ЕГР-клапан из строя. Обычно проблемы возникают при разрыве цепей питания электронных компонентов. Иногда в неполадках виновен датчик положения клапана.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

Диагностика и ремонт.

При подозрении на неисправность клапана EGR проводят диагностирование и ремонт этого важного узла автомобиля. Осуществляется процедура как в специализированном сервисе, так и своими силами. Последнее требует наличия соответствующих знаний и опыта.

Диагностика и замена клапана.

Наиболее правильным действием при поломке клапана рециркулирующей системы двигателя автомобиля является его замена в специализированном сервисе. Сама деталь и услуга по её замене достаточно дорогостоящие.

Если ЕГР-клапан перестал работать значительно раньше заявленного производителем срока службы, вероятно, с техническим состоянием мотора вашего авто не всё в порядке. Установив новый клапан, обязательно дополнительно проведите полное диагностирование двигателя.

Заглушение и отключение системы механически и программно.

Самым распространённым и бюджетным вариантом решения проблемы с клапаном EGR является его отключение. Сделать это можно как механическим способом, так и программно.

Использование первого способа подразумевает механическое заглушение системы. Осуществляют это с помощью специальных металлических элементов толщиной 2-4 мм.

Для изготовления заглушек применяется высококачественная сталь. Если использовать металл невысокого качества, изготовленный из него заглушающий элемент довольно быстро прогорает.

Заглушение программным методом рекомендуется, если по каким-то причинам не удаётся реализовать первый способ. Для этого подаётся команда на закрытие ЕГР-клапана блоку управления, и действие сохраняется.

Программный способ отключения ЕГР-клапана состоит в поиске и удалении программных компонентов прошивки электронного управления машиной, связанных с рециркулирующей системой. С данной задачей лучше отправиться к опытному специалисту в проверенный сервисный центр.

Заглушить EGR или нет?

В Объединенной Европе, где на каждого жителя приходится одна автомашина, к загрязнению воздушного бассейна, относятся крайне негативно, скажем — трепетно. Там вопрос, отключать и использовать EGR, не дискутируется. В постсоветских государствах об этом возникают жаркие споры в системе интернет на профильных форумах, специальных периодических изданиях.

Доводом отключения ЕГР служат мнения некоторых «знатоков», мол, система угнетает функциональность силовых агрегатов, преждевременно приводя в непригодное состояние.

Откуда появляются такие отзывы, становится известно, детально проанализировав причины, по каким неэффективным оказывается система ЕГР. Отчасти это происходит, когда система действительно «удушает» двигатель: силовая установка становится маломощной. Но это происходит, когда водители перестают правильно обслуживать систему. Например, своевременно не очищают забитый грязью впускной канал. Негатив получается, когда выходят из функционального состояния датчики, клапана.

Установлено, EGR уязвима от использования некачественной солярки, мотивирующей появление большого нагара. Дизельное топливо, бензин регулярно растут в цене, что приводит к ситуации, когда в топливные баки заливают некондиционный дизель или бензин дешевой марки. Чтобы удалить нагар, необходимо сильно потратиться. И многие водители, не готовые терпеть издержки , считая рациональным отключить систему. Целесообразность такого решения их мало беспокоит.

Удаление ЕГР-системы и возможные последствия.

Время эксплуатации ЕГР-системы ограничено её сроком службы. Необходимость замены клапана является основной причиной отказа многих водителей от его использования. Среди других причин удаления клапана EGR:

• дорогостоящие ремонт и обслуживание узла;
• сложность технического обслуживания;
• риск поломки ещё более дорогих деталей двигателя при неправильной работе (поломке) рециркуляционной системы;
• на работу мотора удаление ЕГР-клапана никак не влияет.

Неполадки рециркуляционной системы чаще всего связаны с качеством топлива. Эксплуатируя машину с использованием дизеля или бензина низкой очистки с высоким процентом серы и присадок, водителям приходится заезжать в сервис для профилактики и чистки нагара до 1-2 раз в год. Для автолюбителя в данной ситуации проще избавиться от устройства, вызывающего столь много головной боли.

Некоторыми автовладельцами практикуется самостоятельное отключение системы на физическом уровне с использованием специальных (закрывающих отверстия клапана) прокладок. Однако такой метод полноценно подходит лишь старым дизельным авто с пневмомеханическим приводом.

В современной технике с электропневматической или электронной схемой управления наряду с установкой прокладки дополнительно удаляют клапан и выполняют программное отключение блока.

К несомненным плюсам удаления устройства рециркуляции выхлопных газов относят следующие моменты:

• не загрязняется впускной коллектор;
• снижается дымность выхлопа;
• увеличивается мощность на средних оборотах;
• пропадает необходимость обслуживания и замены дорогостоящих комплектующих;
• появляется возможность снятия ограничения мощности двигателя.

Минусы:

• возрастает температура воспламенения горючего;
• увеличивается содержание оксида азота в выхлопных газах.

Последствия отказа от EGR-клапана:

• появляется детонация на определённых скоростях;
• повышается расход масла;
• есть риск образования микроповреждений в головке блока цилиндров.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

1. Механический способ глушения клапана.
2. Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

1. Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
2. Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
3. Извлекают прокладку, расположенную на месте крепления клапана.
4. Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
5. Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
6. Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
7. Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

Стоимость ремонта.

Сегодня на автомобильном рынке клапаны ЕГР представлены в широком ценовом диапазоне. Как и в случае с другими автопродуктами, их стоимость колеблется в зависимости от марки машины и бренда производителя детали. Наиболее известные производители систем рециркуляции газов в авто:

• Pierburg;
• Valeo;
• Delphi;
• Stellox.

Разброс цен на ЕГР-клапаны невероятно большой. В Российской Федерации их стоимость колеблется от 3 до 17 тысяч рублей в бюджетном и среднем сегментах и достигает 75-100 тысяч рублей на топовые модели.

Стоимость ремонта (замены) детали также находится в прямой зависимости от модели и уровня авто. Работа специалистов технических центров оценивается в зависимости от потраченного времени, типа двигателя и марки машины. К примеру, в Москве стоимость услуги составляет от 650 до 7 000 рублей.

Система рециркуляции выхлопных газов в автомобиле — нужная и полезная вещь в основном с экологической точки зрения. Её правильное отключение и даже полное удаление не вызывает никаких проблем в работе двигателя. Более того, без ЕГР-клапана увеличивается мощность мотора, отпадает необходимость дорогостоящего обслуживания и замены узла в случае его поломки.

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья полностью раскрыла тему о том что такое клапан ЕГР и для чего он нужен.

Если у вас остались вопроы, или вы хотите дополнить статью — пишите в комментарии.

С уважением, администратор

Устранение поломок системы рециркуляции выхлопных газов

Для устранения поломок системы EGR используется несколько способов. Методы отличаются стоимостью работ и запчастей, основными из них считаются:

• демонтаж вышедшего из строя клапана и установка на его место оригинальной детали;
• аналогичные работы с использованием более доступных китайский запчастей или деталей других производителей;
• снятие EGR с автомобиля, программная блокировка функции рециркуляции выхлопных газов;
• программное закрытие клапана системы без демонтажа блока EGR.

Первый вариант является самым дорогим по расходам, но нужного эффекта не всегда удается добиться. Если система рециркуляции отработала меньше положенного срока, сначала необходимо найти и устранить поломку силового агрегата. В противном случае повторная замена EGR может потребоваться уже через несколько десятков тысяч километров пробега. Соответственно расходы на ремонт ощутимо вырастут. Использование китайских запчастей – это выбор владельца. В некоторых случаях попадаются действительно качественные детали, но чаще всего в скором времени процедуру ремонта EGR приходится повторять.

Технология устранения дефекта путем снятия блока и блокировки функции программным способом является оптимальным вариантом работы. Действия с механическими узлами и программной частью требуют привлечения квалифицированных инженеров, использования современного оборудования.

В первую очередь перекрывается движение отработанных газов через клапан. Для этого устанавливается специальная заглушка. Сделать это достаточно сложно, требуется опыт и знания. Не допускается монтировать заглушки, выполненные из тонколистовой стали или паронита. Из-за высокой температуры выхлопных газов металл быстро прогорает, в некоторых случаях деградация происходит при первой поездке. Толщина заглушки должна быть не менее 2,5-3 мм, в качестве материала применяется нержавеющая сталь.

Для того, чтобы заварить клапан и установить диффузор не требуется специальных знаний, опыта простого автомеханика для этого достаточно. Снятие клапана с охладителем требует больших усилий. Для модификаций клапана с собственным охладителем достаточно установить на впускной и выпускной клапаны специальные заглушки. Силовые агрегаты BMW серии М дорабатываются именно таким образом. Транспортные средства VW и BMW серии N комплектуются клапанами без автономного контура. Поэтому охлаждение закольцовывается другими способами.

Механическая часть двигателей разных марок и моделей в целом идентична. Поэтому решений с отключением EGR не так много, все они похожи. На программном уровне могут встречаться различные ошибки. Вопрос с блокировкой системы рециркуляции решается индивидуально. Вариантов отключения EGR может быть несколько.

На программном уровне необходимо запретить открытие клапана EGR. Многие специалисты, давно работающие в данной сфере, знают места прошивок для редактирования на различных марках и моделях авто. При этом программное обеспечение начинает выдавать ошибки. Их исключение является более сложной задачей, но выполнить ее необходимо.

Основная сложность программной настройки заключается в потенциальном риске удаления лишних фрагментов кода. При недостаточной квалификации инженера можно сбросить настройки системы управления, диагностика становится сложной и непредсказуемой. Устранение подобных проблем требует значительных временных и финансовых вложений.

При поломке EGR система рециркуляции уходит в аварийный режим. На программном уровне данную функцию также требуется отключить. Еще одной задачей программной настройки является перекалибровка карт по воздуху. Распределение потоков необходимо изменить, если EGR отключается. Если данный вопрос не проработать, электронный блок управления функционирует со сбоями. Система не понимает, почему во входящем потоке много кислорода и нет отработанных газов. Соответственно качество работы мотора снижается.

Еще один способ отключения EGR – запрещение открытия клапана на программном уровне. Такой способ работает, но использовать его не всегда рекомендуется. Чаще всего такой возможностью пользуются, если физически добраться к EGR и заблокировать клапан сложно или невозможно без разборки мотора. В ситуациях, когда зафиксировано заклинивание клапана, программным способом заблокировать его также не удастся. Приходится разбирать блок и устранять поломки механическими средствами.

Программное отключение EGR не всегда имеет должный эффект. Инженер не может быть на 100 процентов уверен, что клапан перекрыт. Если остается даже небольшой открытый канал, сажа и другие элементы попадают в цилиндры. Также внутрь системы поступает неучтенный воздух. Оптимальным вариант отключения системы – выполнение операций на программном и механическом уровне в комплексе.
