Чему там стучать

Проще перечислить то, что там стучать не может. Но для диагностики и выявления причин стука с минимальными затратами времени всё же придётся укрупнённо определить потенциальные источники звука:

• непосредственно подвеска, точнее её направляющий аппарат;
• пружины, то есть упругие элементы;
• демпфирующие устройства, известные как амортизаторы или стойки;
• трансмиссионные приводы колёс;
• узлы и детали рулевого управления;
• ступицы с подшипниками;
• стабилизатор поперечной устойчивости со своими стойками;
• тормозные механизмы;
• крепления и прочие детали, относящиеся к двигателю;
• любой резьбовой крепёж или запрессовки.

Естественно, далеко не всё из перечисленного можно отнести к деталям подвески, но можно не сомневаться, что любой стук в подвеске при езде по неровностям будет приписан именно ей. Можно обосновать, что кочки должны быть действительно мелкими, поскольку на крупной волне детали испытывают ускорения более длительные, но меньшие по величине, поэтому могут не стучать.

Шаровые опоры

Рассмотрим диагностику стука верхних и нижних шаровых опор на автомобилях ВАЗ классика.

Стук шаровых опор при езде по кочкам характеризуется металлическим глухим звуком, что упрощает диагностику проблемы.

Для подтверждения своих предположений нужно загнать автомобиль на смотровую яму, и чтобы не снимать шаровые опоры, так как это трудоемкая работа, используйте методы диагностики, описанные ниже.

Первое, что нам нужно сделать, это разгрузить переднюю подвеску автомобиля.

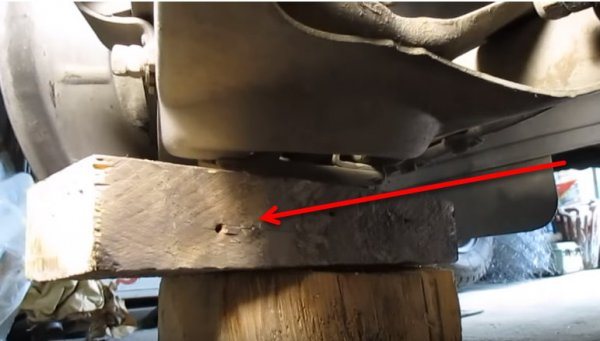

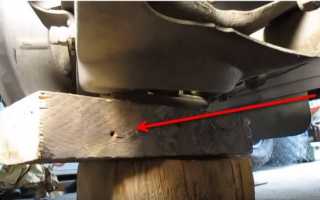

Поддомкратьте автомобиль и подставьте под нижний рычаг надежные деревянные или металлические опоры.

Снимите колесо и опустите домкрат. Вся нагрузка уйдет на нижние рычаги и на подпорки, тем самым подвеска будет разгружена.

Получается, что она опирается на пружину через рычаг, а не на колесо, через шаровые опоры, которые сейчас находятся в свободном состоянии.

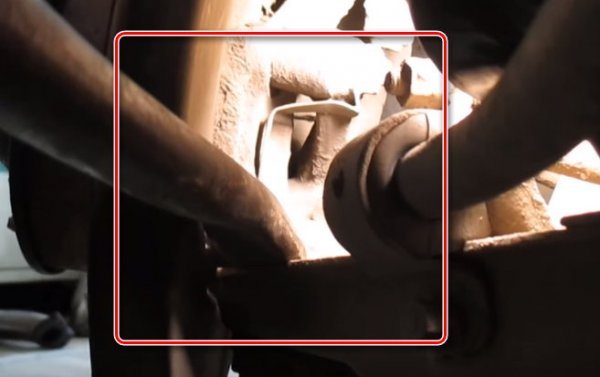

Возьмите длинную монтировку или ломик и вставьте его между цапфой и корпусом верхней опоры, как показано ниже и качайте ее вверх и вниз.

Таким способом мы проверим люфтит ли шаровый палец верхней опоры в ее корпусе.

Также верхнюю опору на люфт можно проверить, не снимая колесо. Машина должна быть поддомкрачена способом, указанным выше.

Для этого понадобиться помощник, который должен сесть за руль и по команде нажимать педаль тормоза. В это время вы должны резко дергать колесо по ходу и против движения, от себя и к себе.

Таким способом мы исключаем подшипник ступицы и если что-то и будет люфтить, то это будет только верхняя шаровая опора.

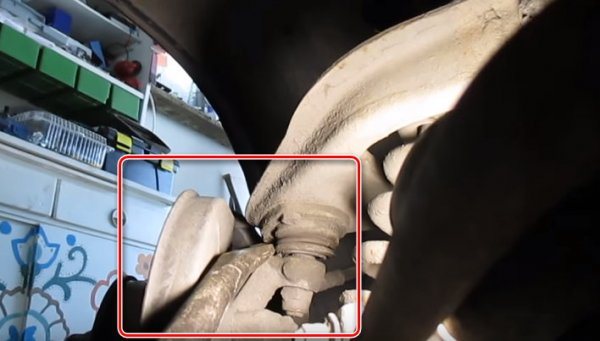

Нижняя опора проверяется таким же способом. Монтировку нужно вставить между нижним рычагом и цапфой.

И тоже качающимися движениями проверяем люфт пальца в нижней опоре.

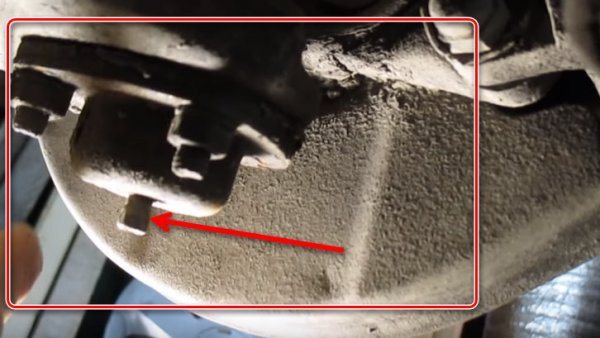

Люфт в нижней опоре можно проверить и другим способом. Для этого найдите диагностическую пробку и выкрутите ее.

Возьмите штангенциркуль и его нутромером замерьте глубину отверстия до сухаря шаровой опоры. Если штангенциркуля нет, то можно использовать ровную проволоку или тонкую палку с линейкой.

Глубина отверстия не должна быть больше 11.8 мм. Если цифра замера больше, то нижняя опора требует замены.

Что касается проверки шаровых опор на автомобилях ВАЗ 2108/09/10 и выше, то здесь есть свои особенности.

На данных автомобилях не рекомендуется проверять состояние шаровых опор с помощью монтировок и ломиков, так как результаты могут быть ошибочными.

Оптимальный вариант, который позволит вам точно узнать состояние детали это:

1. Загнать автомобиль на яму или поднять подъемником;
2. Если авто на яме, то поддомкратьте его и подставьте опоры;
3. Снимите переднее колесо;
4. Открутите два болта на которых держится шаровая ключом на 17. Нижнюю гайку на 19 трогать пока не нужно.
5. Отогните рычаг вниз с помощью ломика для доступа к детали;
6. Если шаровая свободно ходит в разные стороны, болтается и издает шум — значит ее пора менять, большая вероятность, что стук издает именно она;
7. Замена шаровой начинается с откручивания нижней гайки на 19.

Звук издаёт именно подвеска

Обычно об этом можно говорить точно только после диагностики. На той стадии, когда остаётся только заменить неисправные детали. Иначе методом проб и ошибок можно двигаться до бесконечности, а потом всё же обнаружить перекатывающуюся по дну переднего вещевого ящика забытую там стеклянную бутылку, или прочие многочисленные экзотические случаи из практики ремонта.

Рычаги и шарнирные сочленения

Каждый рычаг направляющего аппарата начинается и заканчивается шарниром. Они могут быть резинометаллическими (сайлентблоки) или жёсткими (шаровые шарниры и опоры, подшипники). В результате износа стучать может любой из них.

По частоте проявления лидерство удерживают шаровые опоры. Как следует из названия, они представляют собой сферический наконечник, вращающийся в металлическом корпусе с капроновыми вкладышами. Втулки поджаты пружинами, посадка плотная, и новая деталь работает без люфтов, то есть стучать не может. По мере износа шаров и вкладышей образуется зазор, деталь получает непредусмотренную свободу, и раздаётся стук в подвеске на мелких неровностях.

Диагностика здесь состоит в приложении усилия в противоположном направлении от поджатия шарнира. Это зависит от кинематики подвески, иногда палец из корпуса надо выдвигать наружу, хотя бы при помощи монтировки, но изредка и в обратном направлении. Например, в подвеске типа МакФерсон нижняя опора работает не так, как в классической двухрычажке.

Сайлентблоки обычно скрипят, а не стучат. Но и их можно довести до такого состояния, что вся резина уже кончилась, и удары приходятся металлом о металл. Тут вполне достаточно одного взгляда, чтобы обнаружить катастрофичность ситуации, в которой часто приходится менять рычаги в сборе.

Стабилизатор

В стабилизаторе поперечной устойчивости обычно два места, где возможен износ. Это втулки крепления к кузову или подрамнику и стойки. Втулки являют собой разборный сайлентблок, в котором достаточно заменить резиновый упругий элемент. Хотя в тяжёлых случаях на самой штанге стабилизатора образуется такая выработка, что заменой втулок не обойтись, потребуется новая крупная деталь.

Стойки стабилизатора — очень слабое место на всех машинах. Нагрузки они испытывают большие, а выполнены компактно. Неважно как они устроены, на базе шаровых шарниров или с наборными резиновыми элементами, меняются узлы всегда в сборе. Усиливать их никто на заводах не собирается, детали простые, недорогие, диагностируются простым покачиванием за тягу стойки, поэтому считаются расходниками.

Пружины и амортизаторы

Со стороны пружин стуки можно услышать очень редко. Обычно только в случае усталостных поломок крайних витков. Это даже не всегда бросается в глаза, но на ходу звучит громко, а осанка машины изменяется ещё заметней. Кузов как бы присаживается на одну сторону, а часто на обе, поскольку пружины любят ломаться парами. Заодно нужно заменить и подушки, на которые пружина опирается верхней и нижней сторонами.

Амортизаторы заявляют о себе гораздо чаще. Как сами по себе, так и местами своего крепления. В порядке частоты проявления можно выделить несколько источников, вызывающих стук в передней подвеске на мелких кочках:

• верхние опоры передних стоек в подвеске МакФерсон, там разрушаются подшипники и резиновые муфты;
• нижние и верхние сайлентблоки амортизаторов классической подвески на А-образных треугольных рычагах;
• внутренние поломки в самих амортизаторах.

Диагностика обычно проводится касанием руки к подозрительному месту при одновременном раскачивании передней части автомобиля. Люфты в верхних опорах, стуки внутри амортизатора или износ резиновых элементов хорошо заметны. Тем более, что всё подобное замечается не сразу, машина успевает поездить в неисправном состоянии, и звуки сопровождаются визуальными эффектами, масляным потением корпусов, выпиранием опоры из кузова выше обычного или резиновыми лохмотьями, вылезшими из обойм сайлентблоков. Стойки, как и опоры, обычно заменяются в сборе, оставлять ржавый и уставший металл нелогично, даже если он ещё пока и не сломан.

О чем говорит звук

Различные посторонние звуки и шумы в автомобиле служат сигналом о тревоге и являются поводом обратить внимание на техническое состояние транспортного средства. Стук — это появившийся в каком-то узле люфт. Зачастую он появляется от естественного износа данного узла. Шум образуется от трущихся элементов. Шумы и стуки очень похожи. Кроме того, они часто суммируются. К примеру, есть люфт в рулевых наконечниках либо подшипниках передних ступиц и неисправны шаровые опоры. Как точно определить, от какого узла происходит данный стук и шум?

Особенности поведения приводов передних колёс

Состоят они из шлицевого вала, двух шарниров равных угловых скоростей (ШРУС) и эластичных пыльников из термопласта или резины. Каждый шарнир обычно изготовлен по шестишариковой конструкции, где с высокой точностью продуманы траектории движения шариков по прорезанным в обоймах канавкам. Шарики разделены сепараторами.

Проблемы со ШРУС проявляют себя хрустами при повороте руля и разгоне. Но если на это не обращается внимание, то люфты вырастают до такой степени, что шарниры начинают греметь в свойственной подвескам манере, то есть на мелких неровностях. Это уже опасный симптом, привод может разрушиться в любой момент. Надо срочно проводить диагностику и менять ШРУС или привод в сборе, если поэлементная замена не предусмотрена.

До естественного износа приводы доживают редко, обычно всё начинается с разрыва защитного чехла. Шарнир теряет герметичность, из него выходит смазка, а на её месте появляется вода и грязь. В силу высокой точности, узел этого долго не терпит, через несколько сот километров он уже непригоден к эксплуатации. Визуально это хорошо видно на яме или подъёмнике по следам смазки и трещинам чехла.

Кроме «гранат» источником стука в приводе могут стать шлицевые соединения вала. Массивная деталь при появлении люфтов не может работать бесшумно и при движении на нейтральной передаче будет постукивать. Определить это можно, покачав вал в перпендикулярном направлении, зазор почти не должен ощущаться. К сожалению, при износе вала скорее всего потребуется замена привода в сборе.

Появление неисправностей в стойке

В основном стойка может давать стук и передавать удары о неровности дороги только при сильном износе всей конструкции. При этом больше всего этот элемент автомобиля страдает при попадании передней пары колес в глубокую яму – не происходит работа стойки на отбой, но пружина подвергается резкому выпрямлению. В результате колесо будет уходить резко вниз, растягивая при этом пружину на максимально возможную длину. Таким образом, получается в 2 удара – стойки об опору и стойки с нижней частью ямы.

Проверка работоспособности опорной стойки осуществляется стандартным способом – транспортное средство вертикально раскачивается или партнер с усилием надавливает на центральную часть капота. При исправности стойки корпус машины должен 1 раз без резкого выпрямления вернуться в свое исходное состояние.

При резком падении корпуса вы услышите глухой стук. Это говорит о неисправностях элемента из-за раскрутившейся стопорной гайки, которая и шумит внутри самой опорной стойки. Ремонт стойки нужно проводить только в автосервисе, так как будет использовано специальное оборудование для качественного закрепления всех элементов.

При возникновении стука на мелких кочках из-за стойки автомобиль при движении сильно раскачивается и теряет управляемость. Это может привести к аварии на неровной дороге.

Также проблемы могут крыться не в самой стойке, а в амортизаторах. Неисправность системы амортизаторов связана в первую очередь с неправильной обработкой их маслом. Часто водителями вовнутрь заливается масляный раствор с неправильными характеристиками вязкости. На данное значение влияет не только купленное масло, но и температура окружающей среды, при которой раствор заливается. Слишком низкая температура не позволяет повысить текучесть масла до необходимо значения.

Рекомендуем: Вакуумная присоска для удаления вмятин

Рулевая трапеция и рулевой механизм

Данная система имеет множество сочленений, стучать может любое из них:

• рулевые наконечники, к ним относится всё, сказанное выше про шаровые опоры, конструкция идентична;
• шаровые шарниры рулевых тяг в сопряжении с реечным рулевым механизмом, обычно эти детали можно заменить отдельно от наконечников;
• направляющие втулки на выходе из реечного корпуса, потребуется переборка рейки с заменой ремкомплекта;
• соединение ведущей шестерни рулевого вала с зубчатой рейкой, иногда удаётся подтянуть и отрегулировать зазор;
• зазор между червяком и сектором в червячном рулевом механизме, устраняется регулировкой.

Стучать может и рулевая колонка, но этот звук достаточно легко локализуется и не маскируется под стуки в подвеске.

Причины стука в задней подвеске

В принципе, эти причины те же, что и в подвеске передней:

Самые сильные удары в подвеске связаны тем, что не работает вытекший амортизатор.

• амортизаторы, их втулки;
• стойки и втулки стабилизатора;
• сайлентблоки.

В том случае, если подвеска рессорная, то «больными» местами могут стать:

• сайлентблоки или втулки рессор, втулки в серьгах рессор;
• износ противоскрипных шайб;
• поломка листа рессоры.

Потекший амортизатор часто является причиной сильных стуков в подвеске

Втулки задних амортизаторов («бублики») тоже могут быть причиной скрипа в задней подвеске.

Диагностируются эти неисправности так же, как и в случае с передней подвеской. Но, проверяя авто сзади, проверьте также и крепление глушителя – вполне возможно, причиной стука является он. Кроме того, слабый «резиновый» скрип в задней подвеске, может не иметь к ней отношения – иногда при движении по неровной дороге скрип, похожий на посвистывание, исходит от крестовин карданного вала, в подшипниках которых закончилась смазка. Если после шприцевания скрип не пропал – пора менять крестовины. Втулки задних амортизаторов («бублики») тоже могут быть причиной скрипа в задней подвеске – иногда они истираются в мелкую резиновую крошку и стальные шайбы не стягивают их должным образом.

Если Вы купили авто с подвеской незнакомой конструкции – не теряйтесь, – практически все неисправности диагностируются в «домашних условиях» – достаточно просто быть внимательным.

Ступичные подшипники

Современная конструкция этих узлов с двухрядными шариковыми или роликовыми подшипниками регулировок не требует, надёжна и работает практически без зазора. Хотя и натяга там тоже нет, небольшой люфт можно почувствовать. Но если он увеличился до отчётливой заметности при покачивании вывешенного колеса, то подшипник надо немедленно заменить. Иначе он начнёт сам себя разогревать и может быстро разрушиться. Стук хорошо заметен при езде, часто сопровождается воем от начавших разрушаться беговых дорожек подшипников.

Встречаются и более ранние конструкции, где подшипники требуют периодической регулировки. Сводится она к доведению зазора ступичной гайкой до указанной в инструкции величины, после чего гайка контрится. Зазор может увеличиться при вполне исправных подшипниках, что и проявится таким образом, как будто стучит передняя подвеска.

Неисправность в системе рычагов

Очень часто проблема заключается в износе сайлентблоков рычагов. В результате их износа система начинает «люфтить» и стучать. Вместе с этим ухудшается управляемость автомобилем, соответственно, безопасность движения сильно снижается. Для выявления неисправностей сайлентблоков вам понадобится домкрат и монтировка.

Прежде всего нужно поддомкратить колесо, чтобы полностью его вывесить. Затем воспользуйтесь монтировкой как рычагом, прилагая нагрузку к рычагам подвески в разных направлениях, т.е. расшатывая их из стороны в сторону. Если обнаружен люфт с глухим постукиванием, значит с диагнозом вы не ошиблись. Таким же образом нужно проверить рычаги второго колеса.

Как правило, детали изнашиваются равномерно. Поэтому, если вы обнаружили проблемы с одной стороны, наверняка они имеются и с другой стороны в большей или меньше степени. Для устранения проблемы нужно просто заменить сайлентблоки (резинометалличесакие шарниры). На схеме выше изображен рычаг передней подвески с сайлентблоками Лада Веста.

Рекомендуем: 5 лучших антикоррозийных средств

Заменить шарниры можно даже самостоятельно. Для этого прежде всего необходимо демонтировать рычаги. Чтобы вытащить старые шарниры из рычагов и установить новые, понадобится специальное приспособление, предназначенное именно для вашей марки и модели автомобиля.

Передние тормоза

Дисковый тормоз, особенно со скобой плавающего типа, часто становится источником хорошо различимого стука. Детали подвержены циклическим перегревам и воздействию всех дорожных неприятностей в виде воды и абразивов, отчего изнашиваются и корродируют. Да и сами колодки ничем не закреплены, только поджаты слабыми пружинками в своих направляющих.

Диагностика затруднена, поскольку люфты здесь есть всегда, а создать необходимые ускорения можно только при езде. В общем случае можно следовать правилу, что если при нажатии на тормозную педаль стук пропадает, то это либо суппорт, либо ступичный подшипник, но второй легко проверить отдельно.

Ремонт сводится к замене колодок, направляющих, смазке деталей, если же это уже не помогает, то придётся отбраковать суппорт в сборе. Предварительно проверив все прочие причины стука в передней подвеске, поскольку детали дорогие.

Тормоза как источник стуков

Иногда звуки, исходящие из подвески, на самом деле исходят от тормозов. Бывает так, что автолюбитель все проверил, заменил все, что можно заменить. Схема передней подвески уже выучена наизусть, а стук как был, так и остался.

Чтобы поставить диагноз, необходимо двигаться. Если стук при торможении пропал, а когда педаль отпущена, снова возобновился, то всему виной тормозные колодки. Эти же проблемы могут возникать после установки новых колодок.

Если машина стучит, не стоит спешить делать ремонт ходовой. Возможно, посторонний звук вызван совсем другой причиной. В этом случае помочь может только полная диагностика. Может быть, достаточно заменить сайлентблоки передней подвески, и звук исчезнет навсегда.

Источники

Прочие источники

Маскирующиеся под подвеску звуки может создавать любая деталь силового агрегата под капотом и даже любой ослабший крепёж. При этом возникают большие сложности в диагностике из-за значительного объёма проверок. Очень трудно бывает, перебрав всю подвеску, рулевое, тормоза и половину двигателя, в конце концов, обнаружить болтающийся в трубах выхлопной системы обломок разрушенного катализатора или летающую по картеру сцепления демпферную пружину ведомого диска.

Особое внимание надо обратить на опоры силового агрегата, которые упруго разделяют двигатель и трансмиссию от кузова. Если одна из них просела, то касание на кочках возможно где угодно. Греметь могут и кузовные детали, например бампер, подкрылок или даже капот из-за потерявшихся опорных втулок.

Не все водители адекватно реагируют на подобный стук в передней подвеске на мелких кочках. Некоторые продолжают придерживаться старого правила, что хороший звук сам себя проявит. Несомненно, это так и произойдёт, но, даже не говоря про безопасность, можно точно предсказать, что последствия обойдутся дороже, чем профилактика.

Что стучит в передней подвеске.

Выхлопная система автомобиля

Если выхлопная система неисправна, звук нереально спутать с каким-либо другим: сначала глушитель ревет, затем раздается звук пистолетного выстрела, который, если его игнорировать, перерастет в автоматные очереди. При этом чем скорее вы обратитесь к специалистам для устранения рева, тем дешевле вам обойдется ремонт.

Кстати, в ходе диагностики глушителя следует обратить внимание на жидкость, выходящую из выхлопной трубы. Когда капает немного воды и жидкость не жирная (на ощупь), это просто конденсат. Если же она жирная либо имеет «химический» запах и цвет (масла, бензина), необходимо обратиться на СТО — это может указывать как на мелкую (к примеру, виновны маслосъемные колпачки клапанов), так и на серьезную поломку, когда посредством колец в цилиндрах вода попадает в картер, после чего смешивается с маслом. Как результат, роль двигательного масла в системе смазки выполняет водомасляная смесь, которая не способна надлежащим образом выполнять смазывающую функцию. Такая проблема требует немедленного устранения, в противном случае двигатель ожидает дорогостоящий капитальный ремонт.

Что может стучать в передней подвеске?

Стуки в узлах системы подвески и амортизации

Наибольшее количество стуков обнаруживается в системе подвески и амортизации. Для поиска неисправности необходимо будет заглянуть под автомобиль – без смотровой ямы или подъемника обойтись не удастся.

Стук в сайлентблоках

В первую очередь следует проверить исправность сайлентблоков в рычагах подвески автомобиля. Для этого понадобится плоская монтировка. С ее помощью можно определить износ сайлентблоков, перемещая рычаг, как в продольном, так и в поперечном направлении. Наличие люфтов, а также дефекты резиновой оболочки приводят к появлению стуков.

Некоторые рычаги выполняются в разборном варианте. Тогда заменить сайлентблоки можно самостоятельно. Для этого придется полностью демонтировать рычаг, а затем при помощи специального приспособления с оправкой выдавить сайлентблок наружу. Новую деталь лучше смазать маслом для снижения трения при установке. Внутреннюю посадочную поверхность рычага следует очистить от ржавчины и загрязнений. Установка нового сайлентблока производится тем же приспособлением, что и демонтаж.

Стук в шаровых опорах

В ряде подвесок на рычагах используются шаровые опоры, которые соединяют рычаг со ступицей или амортизаторной стойкой. Для диагностики источника стука нужно вывесить одну сторону автомобиля, а затем взяться за колесо двумя руками и пошатать его влево-вправо. Одновременно нужно наблюдать за поведением шаровой.

Чтобы проверить свои подозрения, можно воспользоваться монтировкой или мощной отверткой с плоским жалом. При наличии люфта шаровая опора требует замены.

Вы можете наглядно посмотреть, как определить неисправную шаровую опору, на видео в конце этой статьи.

Если в качестве крепежа используются болты и гайки, то работу можно выполнить прямо под машиной. Когда производитель закрепил шаровую опору на рычаге при помощи заклепок, то узел нужно будет предварительно демонтировать. Используя сверло и электродрель, заклепки удаляются, а новые шаровые крепятся болтами и гайками.

Неразборные рычаги необходимо полностью заменить. Попытки переделать их в разборные конструкции могут дорого обойтись владельцу авто.

Стук стоек амортизаторов

Следующим проблемным местом в подвеске автомобиля становится стойка амортизатора. Глухой стук в передней подвеске может свидетельствовать о дефекте одного из элементов стойки.

Простейшая диагностика амортизаторов выполняется путем поочередного качания левой или правой передней части машины. При этом ладонь руки нужно опереть на верхнюю часть стойки, которая обычно выходит наружу в моторном отсеке. Наличие стуков автомобилист сразу же почувствует. Более подробно о способах проверки стоек мы писали в статье как проверить амортизаторы.

Разбитый опорный подшипник также часто издает неприятные звуки при движении. Определить его неисправность можно визуально.
