Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

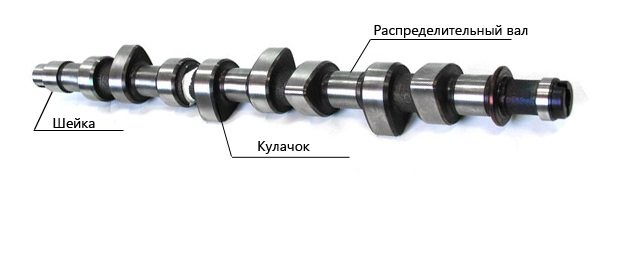

На распредвале размещены кулачки и шейки

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Клапаны открываются, когда на них нажимают выступающие части кулачков

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

• ширина фаз — 232о;
• запаздывание впускного клапана — 40о;
• опережение выпускного клапана — 42о.

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Необходимые инструменты и процесс

Для того, чтобы ее сделать правильно, понадобятся:

• набор торцовых головок;
• удлинитель;
• трещотка/вороток;
• ключ динамометрический.

ГБЦ ваз 2114

Сам процесс замены следует выполнять по такой схеме:

1. Отсоединить провода, подходящие к датчикам аварийного уровня масла и температуры ОЖ.
2. Слить охлаждающую жидкость.
3. Демонтировать термостат.
4. Снять корпус воздухофильтра.
5. Отсоединить входную часть выхлопной трубы от коллектора.
6. Снять кожух, а также сам ремень распределительного вала.
7. Отсоединить от карбюратора тяги привода обеих заслонок.
8. Отключить подходящие к ГБЦ провода.
9. Отсоединить подходящие к ГБЦ шланги, ослабив их хомуты.
10. Демонтировать головку блока цилиндров.
11. Удалить изношенную прокладку.
12. Очистить поверхность касания ГБЦ от остатков материала прокладки.

Замена прокладки ГБЦ ваз 2114

Установка прокладки и монтаж головки блока цилиндров на свое место производится в точно такой же последовательности, но в обратном порядке

При этом, стоит обратить наиболее пристальное внимание на такой фактор, как момент затяжки гбц ваз 2114 8 клапанов — о нем мы и поговорим ниже

Теория ДВС: Мотор 2103 с головой 21214 с рег. звездой (современный)

Замена сайлентблоков ВАЗ 2101 2107

https://youtube.com/watch?v=NzHr89litiI

Можно ли увеличить мощность двигателя ВАЗ 2107 за счёт установки другого распредвала

Наверное, каждому владельцу «семёрки» хочется, чтобы двигатель его машины работал не только без перебоев, но и с максимальной эффективностью. Поэтому некоторые умельцы пытаются тюнинговать силовые агрегаты различными методами. Одним из таких способов является установка другого, более «продвинутого» распредвала.

Суть тюнинга

Теоретически, повысить показатели мощности силового агрегата можно путём увеличения ширины фаз и высоты подъёма впускного клапана. Первый показатель определяет промежуток времени, в течение которого будет открыт впускной клапан, и выражается в угле поворота вала ГРМ. У «семёрки» она составляет 232о. Высота подъёма впускного клапана определяет площадь отверстия, через которое в камеру сгорания будет подаваться топливно-воздушная смесь. Для ВАЗ 2107 она составляет 9,5 мм. Таким образом, опять же, в теории, при увеличении этих показателей мы получаем больший объем горючей смеси в цилиндрах, что действительно может положительно повлиять на мощность силового агрегата.

Увеличить ширину фаз и высоту подъёма впускного клапана можно путём изменения конфигурации соответствующих кулачков вала газораспределительного механизма. Поскольку такая работа не может быть выполнена в гаражных условиях, для подобного тюнинга лучше использовать готовую деталь от другого автомобиля.

Распредвал с «Нивы»

Есть лишь один автомобиль, распредвал от которого подойдёт на «семёрку». Это ВАЗ 21213 «Нива». Её вал ГРМ имеет ширину фаз, равную 283о, а подъем впускного клапана составляет 10,7 мм. Даст ли что-то установка такой детали на двигатель ВАЗ 2107 в реальности? Практика показывает, что да, небольшое улучшение в работе силового агрегата отмечается. Рост мощности составляет примерно 2 л. с., но только на низких оборотах. Да, «семёрка» немного резче откликается на нажатие педали акселератора при старте, но набрав обороты, её мощность становится прежней.

Спортивные распредвалы

Кроме вала ГРМ от «Нивы», на ВАЗ 2107 можно также установить какой-нибудь из валов, изготовленных специально для «спортивного» тюнинга силовых агрегатов. Такие детали производятся целым рядом отечественных предприятий. Их стоимость колеблется в пределах 4000–10000 рублей. Рассмотрим характеристики таких распредвалов.

Таблица: основные характеристики «спортивных» валов ГРМ для ВАЗ 2101–2107

ОБЗОР ЦЕПЕЙ ГРМ ВАЗ

А СЛАБО ВЫСТАВИТЬ грм В НОЛЬ? установка распредвала, цепи и здездочки меток ГРМ

https://youtube.com/watch?v=3HsOWb7lovs

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

Установка распредвала Ваз 2106

Замена распредвала и рокеров на ВАЗ-2107

Неисправности распределительного вала ВАЗ 2107, их признаки и причины

Учитывая, что вал ГРМ подвержен постоянным динамическим и температурным нагрузкам, он не может служить вечно. Определить, что именно этот узел вышел из строя, без детальной диагностики и дефектовки сложно даже специалисту. Признаков его неисправности может быть всего два: снижение мощности и негромкий стук, проявляющийся, в основном, под нагрузкой.

К основным неисправностям распредвала относятся:

• износ рабочих тел кулачков;
• износ поверхностей опорных шеек;
• деформация всей детали;
• перелом вала.

Износ кулачков и шеек

Износ — естественное явление для постоянно вращающейся детали, но в некоторых случаях он может быть чрезмерным и преждевременным. К этому приводят:

• недостаточное давление масла в системе, в результате чего к нагруженным участкам смазка не поступает или поступает в меньшем количестве;
• некачественное или не соответствующее установленным требованиям моторное масло;
• брак при производстве вала или его «постели».

В случае износа кулачков мощность двигателя заметно снижается, так как они, будучи стёртыми, не могут обеспечивать ни соответствующей ширины фаз, ни нужного подъёма впускного клапана.

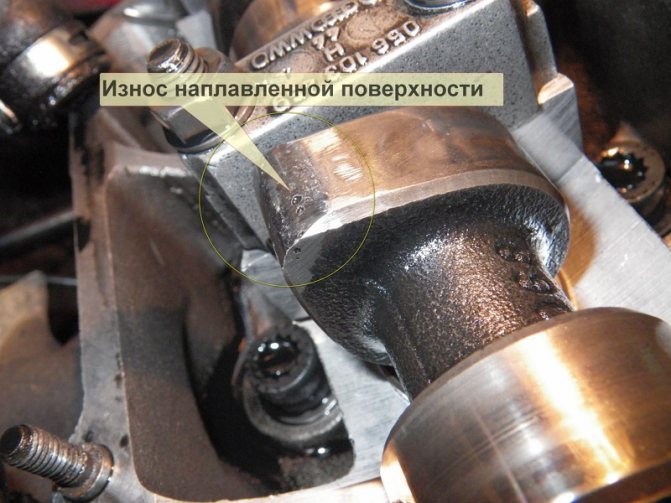

При износе кулачков падает мощность двигателя

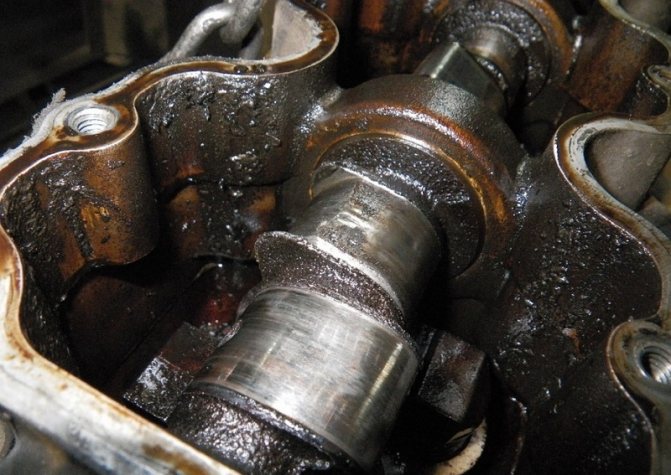

Деформация

Деформация распредвала появляется в результате сильного перегрева, вызванного сбоями в работе систем смазки или охлаждения. На начальном этапе эта неисправность может проявляться в виде характерного стука. При подозрении на подобную поломку дальнейшая эксплуатация автомобиля не рекомендуется, так как она может вывести из строя весь газораспределительный механизм двигателя.

Деформация возникает вследствие сбоев в работе систем смазки и охлаждения

Перелом

Перелом распредвала может быть следствием его деформации, а также неслаженной работы ГРМ. В случае этой неисправности работа двигателя останавливается. Параллельно с этой проблемой возникают и другие: разрушение «постели» вала, искривление клапанов, направляющих, повреждения деталей поршневой группы.

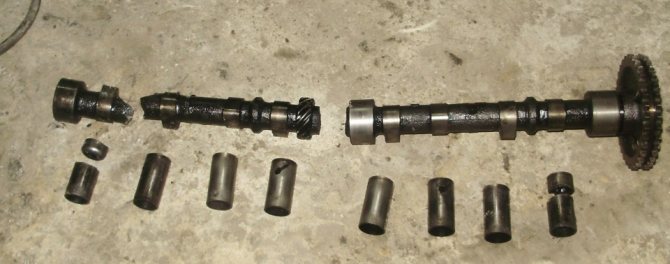

Перелом вала может быть следствием деформации

Важные нюансы в работе

1. При забивании сальника с помощью оправки не перестарайтесь. Наносите несильные удары и контролируйте глубину захода сальника. Если сильно будете бить, можно с легкостью повредить сальник;
2. Перед установкой сальника нужно смазать ободок и уплотнительную кромку свежим маслом;
3. Перед установкой осмотрите фланец на износ в районе прилегания уплотнительной кромки сальника. Если есть «борозда” фланец нужно заменить.

Как видите, сам процесс замены сальника редуктора ВАЗ 2107 довольно простой и не занимает много времени. Самое главное в этой работе – правильно затянуть гайку фланца заднего моста.

Дефектовка вала ГРМ ВАЗ 2107

Когда распредвал будет вынут из «постели», необходимо оценить его состояние. Сначала это делается визуально. Распределительный вал подлежит замене, если на его рабочих поверхностях (кулачках и опорный шейках) имеются:

• царапины;
• задиры;
• износ в виде огранки (для кулачков);
• наволакивание слоя алюминия с «постели» (для опорных шеек).

Кроме этого, распредвал должен быть заменён, если будут обнаружены хоть малейшие следы его деформации.

Степень износа опорных шеек и самих опор устанавливается при помощи микрометра и штангенциркуля. В нижеприведённой таблице указаны допустимые диаметры шеек и рабочих поверхностей опор.

Дефектовка производится при помощи микрометра и штангенциркуля

Таблица: допустимые диаметры опорных шеек распредвала и опор его «постели» для ВЗ 2107

Если в процессе проверки будет установлено, что размеры рабочих поверхностей деталей не соответствуют приведённым, распредвал или «постель» необходимо заменить.

Проверка и регулировка зазоров в подшипниках ступиц переднего колеса в условиях СТО

Для проверки зазора поднимите переднюю часть автомобиля, обоприте ее на подставки и снимите передние колеса.
Под болт крепления колеса установите приспособление 02.7834.9505.

Уприте ножку индикатора 1 в торец оси повторного кулака, при нулевом положении стрелки и, перемещая ступицу 4 вдоль оси поворотного кулака, замерьте величину перемещения (зазора) по индикатору (2 – болт; 3 – кронштейн).

Если зазор больше 0,15 мм, отрегулируйте его в следующем порядке:

Установка нового распредвала

Для того чтобы поставить новый вал ГРМ, потребуются те же инструменты, что и для его демонтажа. Порядок монтажных работ следующий:

1. В обязательном порядке смазываем моторным маслом поверхности кулачков, опорных шеек и опор.
2. Устанавливаем распредвал в «постель».
3. Ключом на 10 мм закручиваем болты упорного фланца.
4. Проверяем, как вращается вал. Он должен легко проворачиваться вокруг своей оси.
5. Выставляем такое положение вала, при котором его штифт совпадал бы с отверстием на фиксирующем фланце.
6. Устанавливаем постель на шпильки, накручиваем гайки, производим их затяжку. При этом важно соблюдать установленный порядок. Момент затяжки — в пределах 18,3–22,6 Нм.

   Гайки закручиваются при помощи динамометрического ключа моментом 18,3–22,6 Нм

7. Клапанную крышку и звезду распредвала на место не устанавливаем, так как нужно будет ещё выставлять фазы газораспределения.

Замена прокладки и сборка

Момент затяжки распредвала ваз 2107 инжектор

Если у вашего автомобиля имелись ярко выраженные симптомы пробоя прокладки, то можно даже не искать ее повреждения, все равно восстановить не получится. Сразу же покупаете новую и ставите на место. Но вам нужно заранее очистить всю поверхность, к которой прилегает прокладка. Никаких остатков старой не должно остаться. Можно даже оценить, насколько ровная поверхность головки и самого блока. Вполне возможно, что ГБЦ имеет неровную поверхность, именно поэтому, какую бы прокладку не поставили, она очень быстро начинает пропускать тосол или воздух.

Перед тем, как устанавливать ГБЦ ВАЗ 2107, необходимо проверить исправность всех клапанов. Если имеется такая нужда, то замените сальники. Это позволит уменьшить расход масла. Когда все завершено, ставите прокладку на блок. Сверху устанавливаете головку

Обратите внимание на то, что прокладки бывают двух типов – старого и нового образца. Последнюю выдает очень тонкий слой герметика по всему периметру

Не забывайте выставить прокладку так, чтобы она располагалась максимально точно. Для этой цели имеется две направляющих. И настало время для затяжки ГБЦ ВАЗ 2107. Сначала наживляете все болты и от руки закручиваете их до упора. А затем вооружаетесь динамометрическим ключом и, согласно схеме, проводите затяжку. Схема эта приведена на рисунке. Впрочем, запомнить ее несложно, так как все происходит крест-накрест.

Необходимо, чтобы все болты были затянуты максимально равномерно. Для этого их нужно тянуть в два-три захода. Во время первого момент затяжки ГБЦ ВАЗ 2107 составляет 4 кгс*м. При втором проходе нужно выставить момент 11,5 кгс*м. Маленький болт нужно затягивать с моментом примерно 3,8. Установка распредвала осуществляется почти аналогично, его крепления потребуется затягивать крест-накрест, вот только момент здесь не столь важен. Главное – не сорвать резьбу.

Все, собираете свою ВАЗ 2107 и пробуете завести. Не забывайте только залить воду в систему охлаждения. Если работа мотора идеальна, прокладка не пропускает воздух и воду, то можно залить тосол.

Выставление момента зажигания (фаз газораспределения) по меткам

После проведённых ремонтных работ нужно обязательно выставить правильный момент зажигания. Для этого необходимо выполнить следующие работы:

1. Установить звезду распредвала с цепью, зафиксировать её болтом, не затягивая.
2. Произвести монтаж натяжителя цепи.
3. Накинуть цепь на шестерни коленвала, вала дополнительного оборудования и распределительного вала.
4. При помощи ключа на 36, надетого на гайку шкива коленчатого вала, провернуть коленвал до того момента, пока метка на шкиве не совпадёт с меткой на крышке двигателя.

   Метки должны совпадать

5. Определить положение звезды распредвала в отношении «постели». Метка на звезде также должна совпадать с выступом.

   Если метки не совпадают, нужно сместить звезду относительно цепи

6. Если метки не совпадают, выкрутить болт звезды распределительного вала, снять её вместе с цепью.
7. Снять цепь и провернуть звезду влево или вправо (в зависимости от того, куда смещена метка) на один зуб. Надеть цепь на звезду и установить её на распредвал, зафиксировав болтом.
8. Проверить положение меток.
9. При необходимости повторять смещение звезды на один зуб, до того момента, пока метки не совпадут.
10. По завершении работ зафиксировать звезду болтом, а болт — шайбой.
11. Установить клапанную крышку. Зафиксировать её гайками. Произвести затяжку гаек в порядке, указанном на фото. Момент затяжки — 5,1–8,2 Нм.
    Гайки нужно затягивать динамометрическим ключом моментом 5,1–8,2 Нм
12. Произвести дальнейшую сборку двигателя.

Как я менял распредвал Замена Распредвала

Поэтапное руководство

ГБЦ ВАЗ 2107 в подкапотном пространстве

Многие неисправности решаются после протяжки болтов, но если это не помогает, то может понадобиться капитальный ремонт этого узла, предусматривающий снятие не только ГБЦ, но и других деталей блока. Возможно, потребуется замена некоторых частей, в частности прокладки, маслосъемных колпачков и направляющих клапанов.

Инструменты

Для работы нам понадобятся следующие инструменты:

• набор ключей;
• микрометр;
• жидкость для промывки;
• пассатижи;
• молоток;
• оправки для снятия и установки клапанов и колпачков;
• динамометрический ключ;
• плитка (желательно чтобы спираль была закрыта);
• рассухариватель.

Перед началом работ по ремонту головки блока цилиндров ее вначале необходимо снять и очистить от загрязнений.

Подготовительные работы и снятие головки

1. Первым делом нужно слить ОЖ с двигателя.
2. Снимаем карбюратор.
3. Отсоединив патрубки и шланги, снимаем воздушный барьер.
4. Убираем крышку головки.
5. Проводим совмещение отметок на шкиве коленчатого вала с отметкой на приводе распредвала и отметки на шкиве распределительного вала с отметкой на его корпусе как продемонстрировано на фото.
6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Сорвав болт, убираем звездочку.
8. Откручиваем крепления.
9. Извлекаем распределительный вал с корпусом.
10. Предварительно поставив отметки при помощи маркера, снимаем рокеры.
11. Отсоединяем провода.
12. Снимаем трубу и выкручиваем болты крепления ГБЦ к блоку.
13. Снимаем головку.
14. Осматриваем ее состояние и очищаем от загрязнений.

В этом видео показан процесс снятия головки блока цилиндров.

https://youtube.com/watch?v=GENEYj7s1nU

Проверка состояния

Теперь пришло время рассухаривания клапанов. Это делается специальным устройством. Если не видны сколы, трещинки, ржавчины проводим дальнейший осмотр. Оцениваем состояние седел, ремонт которых рекомендуется каждые двести тысяч километров пробега.

Меняем направляющие втулки

Производим осмотр направляющих втулок, в случае их неудовлетворительного состояния они подлежат замене.

Для их извлечения применяют специальный инструмент. Если такого под рукой нет, то можно обойтись пассатижами и зажимом. Сняв втулки производим замер их диаметра. Покупаем аналогичные, размер, которых на 0,05-0,07 миллиметров больше меняемых.

Запрессовываются направляющие при помощи оправки, электроплиты, молотка и смазки.

1. Головку ставим на подставку по краям.
2. Ставим электрический прибор под место работы.
3. Ждем, пока металл нагреется приблизительно до ста градусов (чтобы он расширился).
4. Теперь необходимо как следует смазать втулку смазкой.
5. Сняв с держателей, вбиваем новые направляющие.
6. Когда будут заменены все восемь, ждем охлаждения ГБЦ.
7. Клапаны не должны болтаться и ходить свободно, не должно быть каких-либо заклиниваний.
