Порядок проверки компрессии

1. Выполнить отсоединение разъемов клапанов прекращения топливоподачи насоса высокого давления.

2. Отключить дозатор насоса высокого давления.

3. Снять одну из свечей накаливания.

4. Подсоединить к фланцу свечи накаливания компрессометр либо компрессограф.

5. Произвести замер компрессии при включенном стартере. Замер считается законченным, когда показания компрессометра перестают повышаться.

6. Повторить замер, установив прибор на место следующей свечи. Записать результаты каждого теста.

7. Установить свечи на место.

8. Присоединить разъемы клапанов прекращения топливоподачи и включить дозатор насоса высокого давления.

Компрессия двигателя

[Дизелист] #11 Проверка Компрессии на автомобиле

Компрессия в цилиндрах дизеля 31 03 2016

Условия проверки

Номинальное значение компрессии и величину предельного допуска можно посмотреть в эксплуатационной документации на автомобиль.

Проверка компрессии должна производиться при частоте вращения коленвала 200-250 об/мин. Также необходимым условием для точности замеряемых показаний является состояние воздушных фильтров. При забитом фильтре показания компрессии могут быть искажены.

Замер компрессии производится в тех температурных условиях, в которых обычно происходит реальный запуск двигателя. Существует прямая зависимость между температурой окружающей среды и минимальной компрессией, при которой возможен запуск двигателя. Данная характеристика для конкретного двигателя может быть получена в результате серии тестов, проведенных в условиях станции технического обслуживания.

Замер компрессии двигателя — самый простой и наиболее часто применяемый способ оценить состояние и износ двигателя (оценка состояния колец, выработка гильзы и герметичность клапанов). Проверка компрессии (измерение давления сжатия в цилиндре) нужна чтобы узнать «реальную» компрессию в цилиндрах двигателя и сравнить её с номинальными. а также для обнаружения «больного» цилиндра. Так замер компрессии позволяет выявить неисправность в цилиндре, далее диагностику продолжают уже специализированным диагностическим оборудованием.

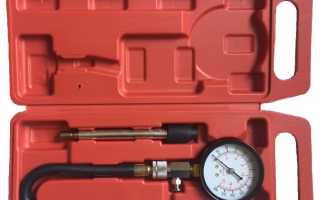

Для измерения компрессии двигателя используют диагностический прибор — компрессометр. Есть еще более дорогие приборы — компрессографы. Это тот же компрессометр, только с возможностью графической фиксации параметров замера компрессии по цилиндрам.

На многих бензиновых авто замерить компрессию можно самостоятельно, если есть желание выкручивать свечи зажигания, тут главное чтобы к свечам обеспечивался легкий доступ. Для этой цели достаточно прикупить простой компрессометр за 500-800 рублей (его обычно хватает на 2-3 диагностики двигателя).

Совет: выбирайте прибор с резьбовым наконечником, т.е. чтобы он вкручивался в свечное отверстие, а не вжимался в него. Тогда замеры компрессии будут более точные и их можно провести и одному. Также проверьте, чтобы клапан фиксации давления компрессометра находится в головке, которая вкручивается в свечное отверстие, а не под манометром. Так Вы избежите занижения показателей компрессии при измерении.

Для владельцев дизельных авто лучше обратиться в автосервис, т.к. демонтаж форсунки или свечи накала требует специальных навыков и специального инструмента, да и компрессометр там понадобится со специальным переходником для крепления его в форсуночном или свечном отверстии. Хотя дизельный компрессометр TU-15A у нас покупают именно для личного автомобиля, им удобно диагностировать через отверстия для свечей накаливания.

Компрессометр для дизельных двигателей – функции, правила измерения + видео

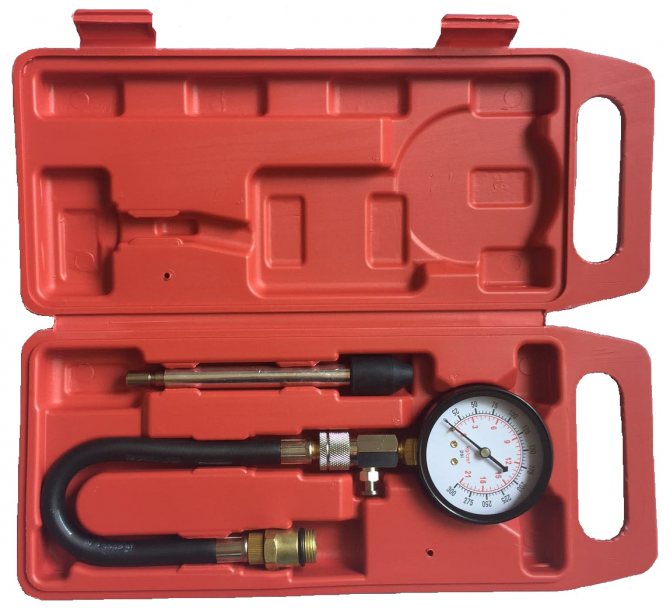

Компрессометр для дизельных двигателей представляет собой достаточно простую конструкцию и состоит из манометра, соединенного с переходником, который сделан в виде форсунки или свечи накаливания. Чтобы во время проворачивания коленвала не происходило падение давления, в промежуточной трубке установлен клапан отсечки. Важно ли все это, рассмотрим в статье.

Компрессометр для дизельных двигателей – почему он необходим?

Для чего же проводится измерение компрессии дизельного двигателя? Существует две причины:

• замеры делаются с целью определения технического состояния поршневой группы и клапанов.
• для получения результатов измерений компрессии в реальных условиях, что позволяет определить, при какой температуре возможен запуск непрогретого дизельного двигателя.

Компрессия измеряется и на бензиновом, и на дизельном двигателе, только требований и внимания к показателям, полученным для бензинового мотора, выделяют меньше, на некоторые недоборы по цифрам не обращают внимания, потому что у таких двигателей есть свои нюансы, которые не влияют на «сердечное» здоровье машины.

А вот для «дизелей» эти нюансы становятся значимыми, поэтому этот процесс проводится чаще и тщательней, а любое отклонение от нормы позволяет говорить о проблемах в главном механизме автомобиля. Само понятие компрессия, с одной стороны, означает физическую величину, а не процесс или явление, и характеризует уровень создаваемого в цилиндрах давления. Стандартным условием считается отключенное питание (работает только стартер).

С другой стороны, ее считают показателем максимального давления, которого достигает воздух в камере сгорания, подбираясь к верхней критической точке, именуемой «мертвой».

Что следует учитывать при замерах?

Далее рассмотрим основные факторы, которые влияют на точность замеров:

1. Частота оборотов коленчатого вала. Этот показатель напрямую зависит от состояния аккумуляторной батареи, качества контакта массового провода, поскольку его отсутствие приводит к существенному снижению напряжения в электрической цепи стартера. А там, как следствие – падение оборотов.
2. Уровень воздушного сопротивления на впуске. Его увеличение может быть вызвано загрязнением или неправильной установкой воздушного фильтра, нарушением работы воздушной заслонки, образованием нагара в патрубке или засором воздушного канала.
3. Затрудненный выпуск, что ведет к ухудшению наполняемости цилиндров и падению компрессии.
4. Нарушение работы газораспределительного механизма.
5. Состояние поршневой группы.

Самое главное: проверка компрессии дизельного двигателя проводится при частоте вращения коленчатого вала от 200 до 250 об/мин.

Замер компрессии дизельного двигателя – как это сделать самостоятельно?

Итак, как измерить компрессию дизельного двигателя? Для этого необходимо соблюдать простые условия:

1. замеры проводятся при отключенной подаче топлива.
2. для снятия показаний следует вывернуть лишь одну форсунку.
3. аккумулятор и стартер должны быть исправны.

Замер компрессии дизельного двигателя проводится при отжатом вниз рычаге отсечки и обесточенном электромагнитном клапане, отвечающем за прекращение подачи топлива, который расположен на магистрали. Компрессометр подключают к отверстию для форсунки. Следует помнить, что для этого используют прибор, предназначенный для замеров компрессии дизельного двигателя с пределом измерения не менее 60 атмосфер.

В каких случаях требуется информация о том, какая компрессия в дизельном двигателе? Чаще всего необходимость в замерах возникает в случае плохого запуска мотора, что свидетельствует о существенном снижении компрессии. В результате двигатель начинает дымить, появляется вибрация и потеки масла, поскольку из-за износа поршневой группы происходит интенсивный прорыв газов в картер двигателя.

Наибольшему износу чаще всего подвержено зеркало цилиндров.

Какая компрессия в дизельном двигателе – что за цифры ищем на табло?

В исправном состоянии компрессия дизельного двигателя (значение, которое получено в результате замеров) должна быть в пределах 30 кг/см2. Но запускаться он может даже при уровне компрессии в 24 кг/см2. Повысить ее можно при помощи заливки в цилиндры моторного масла. Хотя эта мера считается временной. При таких показателях двигатель уже нуждается в ремонте. Обычно простой заменой колец здесь не отделаться. Необходимо менять или восстанавливать гильзы.

Чаще всего к их преждевременному износу приводит использование некачественного топлива. Однако, вы можете быть введены в заблуждение, измерив компрессию и получив не общепринятые показания прибора. Иногда базовые значения у автомобиля могут отличаться, поэтому, перед тем, как замерить компрессию дизельного двигателя, необходимо ознакомиться с показателями рабочих величин, которые должны указываться в специальной инструкции по ремонту автомобилей.

У «дизелей» этот показатель достигает 45 атмосфер, а разница между цилиндрами не должна быть более 3 атмосфер.

Почему нет смысла мерить компрессию на дизельном двигателе Газель Некст Cummins 2.8

Не стоит всецело полагаться на показания компрессометра. Дело в том, что далеко не все неисправности дизельного двигателя можно определить с помощью этого устройства. Прежде чем покупать этот прибор или изготавливать своими руками следует хорошо подумать.

Например, современные дизельные силовые агрегаты с модернизированной системой впрыска топлива, как например Common Rail, увеличивают давление топлива в рейке и управляют процессом сжатия топливовоздушной смеси. Для таких систем качество топлива является важнейшим параметром, современные дизельные моторы способны озадачить даже опытных мастеров.

Как проверить компрессию двигателя

Замер компрессии производите соблюдая следующие правила: — двигатель должен быть «теплым» (60-80 градусов, чтобы масло имело «рабочую» текучесть); — подачу топлива следует отключить. Можно, например, отключить бензонасос, форсунки или использовать другие способы, препятствующие попаданию большого количества топлива в цилиндры (чтобы не размывался масляный клин); — необходимо вывернуть все свечи. Выборочный демонтаж свечей недопустим, так как увеличивает сопротивление вращению и произвольно снижает обороты при прокрутке двигателя стартером; — аккумуляторная батарея должна быть полностью заряжена, а стартер — исправен. Иногда измерение компрессии осуществляют при помощи пускозарядного устройства. Это повышает точность замера параметров, т.к. измерения компрессии во всех цилиндрах происходят на одинаковой скорости вращения коленчатого вала.

КАК ЗАМЕРИТЬ КОМПРЕССИЮ

Замер компрессии производят как с открытой, так и с закрытой дроссельной заслонкой (не трогая или полностью выжимая педаль газа). При этом каждый из способов дает свои результаты и позволяет определять свои дефекты.

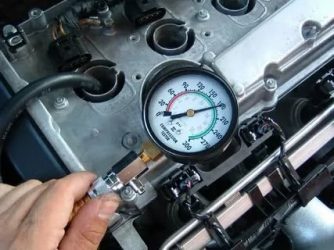

Проверяем компрессию в двигателе при помощи прибора

Как проверить компрессию в двигателе при помощи специального инструмента? А сделать это довольно просто. Все измерения должны проводится на прогретом двигателе, при этом дроссельная заслонка полностью открыта. Так же не забудьте прочитать статью чистка дроссельной заслонки .

После нужно выкрутить все свечи с двигателя. В каждое свечное отверстие нужно подключать прибор для измерения компрессии двигателя и поочередно проверять ее в каждом цилиндре. Подачу топлива необходимо отключить.

Дальше помощник должен стартером прокручивать коленвал пока показания манометра не остановятся на нужной отметки. Рекомендуется, перед процедурой зарядить аккумулятор.

Не забывайте обнулять показания прибора после каждой проверки. По полученным результатам можно будет рассуждать о состоянии двигателя. При разнице компрессии более 10% в каждом цилиндре можно судить о том, что один с цилиндров не работоспособен.

При эксплуатации двигателя с такой поломкой, в дальнейшем возможен износ других узлов двигателя. При прогаре поршня компрессия будет очень малой, порядка 2-4 бар, на это может указать и большой выход воздуха с маслозаливной горловины.

Если данные манометра не большие, в цилиндр можно добавить небольшое количество атомобильного масла и прокрутить коленвал в холостую. В итоге компрессия может увеличиться, что свидетельствует об износе ЦПГ.

Если компрессия не возросла, то это значит либо есть прогар поршня или клапана, либо клапана потеряли свою герметичность в процессе эксплуатации. Для этого их достаточно притереть при помощи небольшого резинового шлага и специальной пасты. В любом случаи придется разобрать часть движка.

Иногда, если пропала компрессия в двигателе, ее можно восстановить. Это возможно только тогда, когда не правильно собран двигатель. Например, когда неправильно выставленные метки ГРМ или зубчатый ремень был разорван, а как заменить ремень ГРМ читайте здесь . В итоге, при столкновении клапана с поршнем, первый загибается и неплотно садится на свое место.

Факторы, что влияют на погрешность измерения:

• Положения дроссельной заслонки. Она попросту может быть не полностью открытая.
• Загрязнен воздушный фильтр.
• Зазор клапанов. При малом зазоре компрессия уменьшается.
• Температура двигателя. На не прогретом двигателе она меньше, чем на прогретом.
• Прогар или повреждение прокладки головки.
• Попадание топлива в камеру сгорания. Это снижает показания манометра.
• Не герметичен обратный клапан компрессометра.
• Малые обороты двигателя.

Если двигатель трудно запускается, то проверить компрессию можно на холодную. Показания манометра при этом могут снизится в два раза. Такую методику часто применяют для дизельных двигателей.

Когда проверять и параметры замера

Процедура проверки компрессии должна проходить по правильному сценарию. Необходимо четко знать диагноз, чтобы правильно определить состояние машины. К примеру, если машина плохо заводится зимой – значит, компрессию нужно мерять при заводке на холодном моторе. На каждый мотор есть своя документация, которая обозначает степень сжатия, а также компрессии – минимальный параметр, оптимальный и максимально-допустимый.

Если компрессия не будет совпадать с этими параметрами – то машина будет заводиться и работать значительно хуже. Нормальным показателем компрессии в современном дизельном двигателя является замер на 20-25 бар. Для старого дизельного автомобиля показатель равняется 28-32 бар. Новая система «Common Rail» набирает не менее, чем 15 бар для оптимальной работы. плохая компрессия на дизеле может свидетельствовать о многих проблемах машины.

Замер компрессии дизельного двигателя

В ДВС при сжатии под большим давлением, нагретый воздух до большой температуры и впрыскиваемое в необходимый период, в цилиндр дизельное горючее загорается. С целью получения нужной температуры в камере сгорания, необходима компрессия, которая измеряется в кг/см2 либо единице измерения бар.

Замер компрессии в двигателе, работающем на дизельном топливе один из основных этапов ремонта топливной аппаратуры. Износ рабочих поверхностей, приводит к снижению компрессии.

При плохой компрессии появляются трудности при запуске и службе мотора: неравномерная работа на холостых оборотах и при езде; затрудненный холодный пуск двигателя, троение ДВС, потеря мощности, увеличивается расход топлива.

Наименьшая компрессия с целью пуска дизеля, должна быть никак не меньше 22 кг/см2, в прохладную погоду характеристики должны быть больше, этим проще привести в действие агрегат.

Стоимость замера компресси в Автодизельцентр

ВНИМАНИЕ!

• Стоимость работ указана для автомобилей со сроком службы до 4-х лет. Для более старых автомобилей стоимость может быть увеличена или уменьшена.
• Стоимость работ указанных в прайс-листе может быть увеличена для некоторых автомобилей, в зависимости от труднодоступности узлов и агрегатов.
• Цены в таблице указаны без учета стоимости запчастей и расходных материалов.

Как происходит замер компрессии в двигателе

Снимем свечки накала либо форсунки с двигателя и измеряем компрессию в абсолютно всех цилиндрах и вписываем сведения. Для точного теста измерения компрессии, необходима температура окружающей среды 20°С. При измерении компрессии необходимо достаточно настроенная батарея, и четкое устройство (компрессометр).

Компрессометр обязан являться специализированным как раз для дизеля, у подобного устройства наиболее сильный манометр и принимаем во внимание одно условие, так как размер камеры сгорания на дизельном моторе весьма минимален, поэтому если трубка длиннее, а диаметр её внутреннего канала толще, данные компрессии будут заниженными, отличающиеся от действительных.

В случае если компрессия малая, немаловажно установить, с чего же — с трудностей в поршневой группе либо с трудностей в клапанном механизме. И если точно установить, в таком случае, возможно, будет заняться устранением четкой предпосылки утраты компрессии.

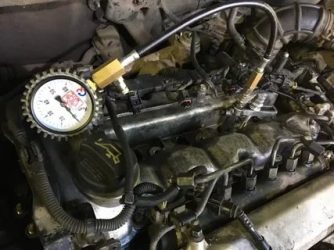

Самостоятельное измерение компрессии дизельного двигателя

Компрессия двигателя – давление, которое возникает в цилиндрах в тот момент, когда поршень доходит до «мертвой точки». Это важнейший параметр, по которому определяют степень работоспособности мотора (технического состояния клапанов, а также поршневой группы). От него зависит, насколько быстро заведется агрегат, его мощность, расход масла, скорость сгорания топлива. Низкое значение является причиной дымления, вибраций, потеков масла.

Измерение компрессии на дизеле

Для каждого типа двигателя существуют свои нормы степени сжатия воздуха в камере сгорания. Если значения ниже установленных производителем, то необходимо провести диагностику. При существенных отклонениях потребуется ремонт (замена колец, восстановление гильз).

Можно научиться делать замеры самостоятельно, чтобы не тратить время и деньги на поездки в автосервис. Основные правила:

Стартер должен быть исправен, а аккумулятор полностью заряжен (от этого зависит частота оборотов коленвала, а значит и точность измерения).

Мотор предварительно прогревают, потом глушат. Прогрев нужен для более точного результата, поскольку «на холодную» сила сжатия воздуха ниже.

Процедура проверка компрессии и инструменты

Замер компрессии на дизеле мало чем отличается от аналогичного замера на бензиновой системе. В частности, проверку компрессии чаще всего осуществляют через пути свечей накала. Правда, процедура проверки немного дороже по причине того, что при демонтаже свечи накала, она может обломаться. Какие компрессометры присутствуют на рынке?

Компрессометры по свечам накала. Самый оптимальный вариант, точность данных и герметичность.

Существуют также компрессометры для проверки через разъем форсунки
