Предназначение моторчика печки заключается в увеличении эффективности отопления и циркуляции воздуха в салоне. Качество обогрева существенно снижается при его поломке. Также есть вероятность возникновения постороннего шума, который раздражает водителя и отвлекает внимание. Выходом из ситуации становится замена либо ремонт, а так как снять моторчик печки не составляет особого труда, можно не обращаться в автосервис и провести все работы самостоятельно.

Возможные проблемы

Существует несколько других неисправностей, вызывающих отказ устройства обогрева:

• Некачественное соединение в монтажном блоке. Такая проблема встречается во многих автомобилях, независимо от страны производства, но она имеет легкое решение в виде протяжки контакта либо зачистки группы контактов.
• Поломка предохранителя. Целостность питающего устройства может быть нарушена, и короткое замыкание вызывает неисправность всей конструкции. При этом, стоит помнить о том, что подогрев зеркал и подсветка бардачка могут питаться от той же плавкой вставки, что и вентилятор. Соответственно, требуется проверка и других элементов.
• Включение обдува только на третьем режиме работы. Разобравшись в конструкции, легко понять причину выхода из строя. При первых двух скоростях подключается дополнительное сопротивление. Прямое включение осуществляется на третьей позиции. То есть, если заменить резистор, проблема будет решена.
• Реле зажигания в некоторых случаях может залипать. Моторчик печки при этом начинает работать только после полного прогрева двигателя. Если отмечается такое свойство, стоит проверить контролирующее устройство на неисправность и заменить на новое при возникновении необходимости.
• Неисправность вентилятора. Если он не отвечает на включение, а напряжение от переключателя продолжает поступать, можно говорить о некачественном соединении на «минусе».

Ремонт электродвигателя отопителя – замена коллектора и щеткок

Информация подходит для ремонта многих автомобилей.

В общем оригинальный моторчик печки на моем авто после 27 лет эксплуатации и 442 тыс. км перестал крутится. Когда то очень давно, было дело, что он свистел в течение года или больше (ориентировочно 2010 – 2012 года свистел) – смазал циатимом и с тех пор он работал тихо многие года, пока заводской коллектор и щетки не стерлись. Опыта такого ремонта не было, поэтому местами немало накосячил – но тем не менее расскажу как есть, тогда следующие не накосячат Снятие моторчика не требует демонтажа печки, но нужны хорошие отвертки и съемник стопорных колец. 3 самореза и 1 стопорное кольцо – снимается и моторчик можно извлечь (это в версиях без климата). Отмечу, что при обратной установке будьте внимательны с положением выступа, который должен четко попадать в паз корпуса печки, не применяйте силу.

Кстати, номер моторчика 4A0 959 101A

, как хороший недорогой аналог некоторые советуют
Termal402102M
, по идее его и следовало бы купить сразу, но желание восстановить родной мотор – было сильнее

Поначалу я не заметил, что ламелей коллектора в общем-то уже нет и думал, что обойдусь простой заменой щеток. Для их замены надо отогнуть 2 края вверху держателя и вытащить щетку и пружинку:

Размер щеток 8х8мм:

Под рукой были лишь щетки покрупнее – я их обточил до 8х8 на наждаке + напильником и поставил:

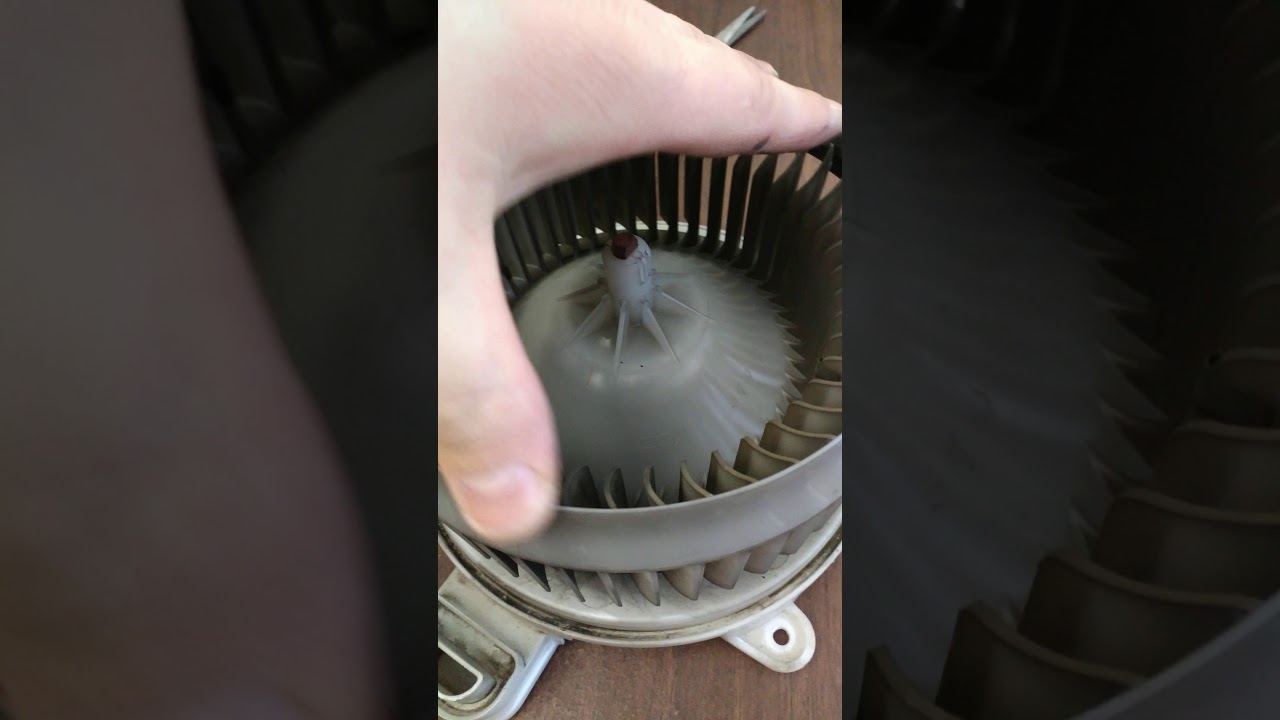

Неисправность мотора печки Land Cruiser 200

Замена моторчика печки (вентилятора отопителя) ВАЗ 2110, 2111 и 2112

Ремонт моторчика печки ПРАДО 120 (замена подшипников)

Поломка переключателя

Сам переключатель зачастую приводит к возникновению проблем. При помощи стандартной лампочки, имеющей припаянные проводки, можно проверить данное устройство. Для того чтобы обеспечить свободный доступ к нему, отключается основная часть консоли. При включенном двигателе один провод ставится на «минус», другой прикасается ко всем скоростям по отдельности. При срабатывании лампы на каждом элементе можно не сомневаться в работоспособности переключателя. При отсутствии реакции провод ставится на «плюс». Лампа должна загореться, а если этого не произошло, возможна поломка предохранителя, либо моторчик печки имеет обрыв в цепях.

вентилятор отопителя ВАЗ 2108-99 как вытащить?

Не работает вентилятор печки ВАЗ 2107.

Здравствуйте. На этот раз напишу про возможные причины из-за, которых может не работать моторчик печки на ВАЗ 2107. Эти причины можно отнести и к другим моделям классики таким, как ВАЗ 2105, 2106, 2101, 2103, 2104.
Для проверки всех вариантов неисправности нужно иметь хотя бы тестовую лампу, а лучше мультиметр.

Если Вы выясните, что сломался именно моторчик печки, то прочитайте статью «Замена моторчика печки ВАЗ 2107«.

Чтобы понимать, что же может сломаться и из-за чего вентилятор печки ВАЗ 2107 может не крутиться, необходимо рассмотреть электрическую схему питания этого моторчика.

Как работает система

Стоит предварительно разобраться в принципе работы системы. Выставление температуры на желаемый уровень осуществляется при закрытии и открытии крана элемента отопления. При этом в радиатор поступает источник тепла – прогретая охлаждающая жидкость, температура которой при нагретом двигателе доходит до 95 градусов.

Скорость работы устанавливается переключением режима скорости. Это оказывает прямое воздействие на объем холодного или нагретого воздуха, попадающего в салон автомобиля. После варьируется подача воздуха панельными заслонками, ими же регулируется направление, к примеру, в салон или на лобовое стекло.

Работы по замене вентилятора в салоне

Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:

• Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется.
• После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову.
• Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов.
• С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами.
• Отопительные шланги отсоединяются. На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола.
• Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал.
• Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана.
• После этих действий снимают передний корпус с кожухом печки. Эти элементы зафиксированы скобами и винтами. Стоит обратить внимание, что на кожухе расположен двигатель и моторчик.
• Защелки убираются, и двигатель с моторчиком извлекаются.

Рекомендации по замене моторчика

Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку. Лучше купить новый электродвигатель.

Примечание! Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.

Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя. Итак:

• Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов. После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
• Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.

Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять.

• После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.

Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.

• Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
• Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок. Также можно замазать герметиком места крепления шлангов с радиатором.
• Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
• На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.

Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.

Всем привет ))) Накрылся вчера моторчик печки, утром завел машину, включил вент, а он на 4 скорости дует как на 1 и пахнет паленым … решил не мучать его, открыл окна и поехал на работу . Нашел на работе старый моторчик вентилятора от приоры . закинул себе в машину, купил два 609 подшипника, щетки не нашел ((( Ну и в ночь разобрал

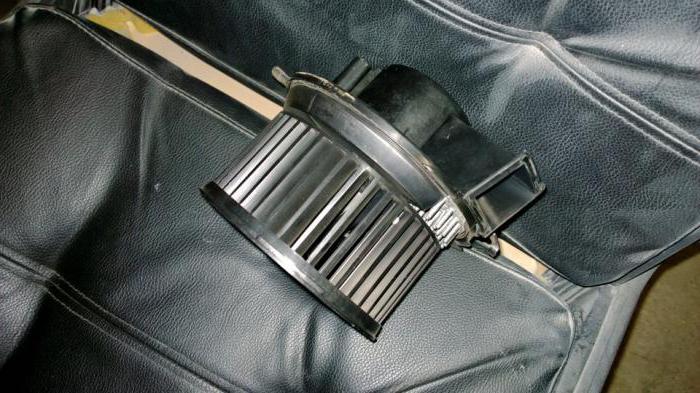

Замена моторчика печки

Если вентилятор не работает либо отмечается возникновение шумов и скрипа, нужно его поменять. Для начала подготавливается инструмент: трещоточная ручка, отвертка крестообразного вида и головка.

Откручиваются винты, используемые для закрепления пластмассовой накладки рядом с лобовым стеклом, которая впоследствии снимается. Она будет мешать работе, так же как и уплотнитель капота.

Вытаскивается защитный кожух, который скрывает моторчик печки, и вывинчиваются болты, закрепляющие его на корпусе машины.

С водительской стороны в салоне нужно отыскать провод вентилятора с плюсовым значением и отодвинуть его. Рядом с ним располагается минусовой провод, крепление которого снимается при помощи головки подходящего размера либо рукояти с трещоткой. Другие варианты снятия напряжения отсутствуют, так как устройство отличается прямым методом подпайки проводки. Перед тем как поменять моторчик печки, его следует покрутить для упрощения процесса. При наличии знаний и времени его можно починить. В другом случае монтируется новое устройство, а все элементы возвращаются в последовательности, обратной указанной.

ДИАГНОСТИКА СВОИМИ РУКАМИ

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

https://youtube.com/watch?v=kyQV-1cA9Sw

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто. Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей. На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать — избавляться от термопредохранителя!
