Роскошь или необходимость?

Автоматическое открытие багажника автомобиля – функция, к которой большинство автолюбителей, пересевших на новые авто, только начинают привыкать. При нажатии на кнопку в салоне автомобиля срабатывает электропривод, который приводит в действие замок, в результате чего крышка багажника открывается.

Казалось бы, мелочь, но в холодное время года электропривод существенно упрощает жизнь владельцам авто. В моделях с обычным механическим замком многие часто сталкивались с проблемой, когда после мойки автомобиля замок замерзает, и его невозможно открыть. Кто-то поливает замок кипятком, кто-то просто греет ключ, одним словом, каждый изобретает, что может. C электроприводом этого не случится.

Электропривод совместим со стандартным замком, и вы можете пользоваться одновременно двумя способами при открытии крышки багажника, повышая взломостойкость. Устройство установлено, в основном, на автомобилях импортного производства. В сборке отечественных автомобилей электропривод в багажнике появился совсем недавно. Владельцы автомобилей, которые лишены этого удобства, могут с легкостью установить такой механизм.

https://youtube.com/watch?v=7OskvbgB0_M

Открытие с пульта

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком. Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

• Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

• решение с электрическим мотором;
• привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.). Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Устройство электропривода – разбираемся в деталях

Электропривод багажника представляет собой механизм, состоящий всего из нескольких деталей: электрический мотор, два 4-контактных реле, толкающий шток, предохранитель и кнопка. Есть два вида привода, которые приводят шток в действие для открытия. Более известный – механизм с электрическим мотором, он более практичный и выносливый. Менее распространен привод на магнитных пластинах.

Устройство такого привода крайне сложно, и проблем в его использовании возникает также много. Принцип его работы – взаимодействие реле с магнитными пластинами. При подаче электрического питания реле оттягивает шток, в этот момент и происходит открытие крышки багажника. На автомобили ВАЗ старых моделей выпуска не рекомендуется устанавливать такое устройство, потому как оно не практично в использовании. Модернизация, которую нужно произвести с замком багажника, очень непростая и в некоторых случаях не рациональна, так как требует существенных перемен в самом корпусе авто.

К подбору электрического замка крышки багажника стоит отнестись серьезно. Не нужно покупать дешевые китайские замки, которые так распространены на нашем рынке. Такой электропривод не прослужит вам долго, да и в процессе эксплуатации возможно неправильное срабатывание. Лучше всего выбрать электрический замок отечественного или импортного производителя. К слову, установка такого устройства повышает и стоимость автомобиля в целом, что немаловажно, если вы намерены продать авто в будущем.

Особенности электрического привода

В конструкции имеется много различных элементов, они важны для работы привода. Чаще всего используют системы, в основе которых находится электрический двигатель. Они практичны, выносливы, надежны. Иногда можно встретить конструкции открывания крышки багажника с приводами на магнитных пластинах. Это сложные механизмы, с которыми будет намного больше проблем. Что касается установки на старые автомобили ВАЗ, то лучше воздержаться от этого. Эти машины не предназначены для использования такого устройства.

Без особого труда можно установить электропривод багажника своими руками. Но подойдите с особым вниманием к выбору оборудования и варианта управления. Стандартный тип управления – это установка в салоне кнопок. Чтобы открывать или закрывать багажник дистанционно, придется купить дополнительно блок управления и правильно подключить его к приводам. Если нет опыта в монтаже электрики, то лучше отдайте все эти дела в руки профессионалов.

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

Первый вариант установки

Для того чтобы реализовать конструкцию, можно использовать два способа. И самый первый – это покупка стандартных изделий, предназначенных для электропривода багажника. Лучше всего брать с запасом. Компоненты системы должны быть усилены, материалы, используемые для их изготовления, — только качественные. Конечно, стоимость такого комплекта будет немаленькая, зато вы будете уверены в том, что он прослужит вам много лет и не сломается в самый неподходящий момент. Наличие инерционного механизма приветствуется, так как именно с его помощью произойдет отключение привода, если найдется препятствие на пути движения крышки багажника.

Установка электропривода – запоминаем и воспроизводим!

Для установки электропривода багажника вам также понадобятся крепления для предохранителя, клеммы, электрические провода с сечением 1 мм, изолента и набор инструментов. Приготовьте все эти материалы заранее, чтобы в процессе установки не отвлекаться. Для начала снимите пластиковую накладку багажника, делать это нужно аккуратно, чтобы не повредить её. Крепится она на нескольких болтах и пластиковых защелках. Далее снимите ваш замок, в нем нужно подогнуть один зуб, чтобы при открытии он срабатывал с одного щелчка.

Некоторые автомагазины при продаже электропривода рекомендуют также купить замок, который не нужно дорабатывать – такое предложение вполне обоснованно и сэкономит вам массу времени. После проведения манипуляций с замком приступите к прокладке проводки. Перед выполнением работ с проводкой необходимо снять клеммы с аккумулятора автомобиля. Возьмите питание от прикуривателя автомобиля, так как этот элемент электроники меньше всего задействован и не потребляет много нагрузки.

Для этого разберите центральную шахту. На промежутке от прикуривателя до кнопки электропривода установите защитный предохранитель. Делать это нужно в удобном месте – в случае выхода из строя его будет просто заменить. Кнопку открытия багажника можете установить там, где вам больше нравится. Далее по схеме, которая идет в комплекте с электроприводом, при помощи электрических колодок сделайте обвязку питания. Прокладку и монтаж проводки для электрического замка лучше всего делать по порогам автомобиля. Длина кабеля, который вам понадобится, составляет 3,5 метра, лишнее отрежете.

После этого можно приступить к завершающему этапу по монтированию механизма электропривода крышки багажника. Существует несколько способов установки привода, нам лучше всего подойдет вариант, в котором не нужно сверлить дополнительные дырки в креплении багажника. Если в вашем случае нужно сделать несколько дырок, тогда выберите более удобное место. Возьмите монтажную планку и прикрутите её в хорошо доступном месте и поместите на неё привод. Монтаж планки с приводом нужно делать, учитывая длину штока механизма.

Лучше всего делать установку параллельно основной тяге замка. Далее откусите лишний кусок штока, предварительно поставив его в начальное положение на электроприводе.

После этого приступайте к подключению проводов к электроприводу. Особенно важно на данном этапе соблюдать полярность электропитания. Для этого соедините провода, согласно инструкции по схеме. При неправильном подключении двигатель механизма будет работать в обратном направлении, и ваш замок не будет открываться. Перед замком электропривода также установите предохранитель, это обезопасит вас от поломки механизма. Все электрические соединения проводки тщательно перемотайте изоляционной лентой или же используйте специальную термоусадку.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

1. Соединительные провода.
2. Клеммы.
3. Изолента.
4. Предохранительные крепления.
5. Набор гаечных ключей.
6. Несколько отверток (плоских и фигурных).
7. Кусачки.
8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Напомним, что предохранитель должен быть установлен так, чтобы в случае его выхода из строя к нему можно было подобраться без проблем.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой. Выполняя подключение электропривода, важно не перепутать полярность, иначе якорь электромотора будет вращаться в противоположную сторону, в результате чего механизм не будет функционировать. Также целесообразной станет установка предохранителя в цепи непосредственно перед электродвигателем, дабы избежать его возможного выхода из строя.

Роскошь или необходимость

Функция автоматического открытия багажника присутствует во многих новых автомобилях. Водителям такая функция приходится по душе, ведь к хорошему быстро привыкаешь. Чтобы открыть багажное отделение в автомобиле, достаточно нажать на кнопку в салоне. Замок приходит в действие в результате работы электропривода.

Такая функция может показаться мелочью и несущественным дополнением, пока не придут холода. В морозы замок на багажнике часто замерзает, отчего открыть отделение становится сложной задачей. Приходится тратить время на разморозку механизма. В случае с электроприводом таких проблем не возникнет. Также подобный механизм делает взлом авто более сложным, что также является немаловажным преимуществом.

Подобной функцией оснащаются по большей части импортные автомобили, и то не все. Отечественные производители лишь недавно стали оснащать свои модели таким функционалом. Каждый автовладелец может оснастить свой автомобиль электроприводом для багажника. Сделать это будет несложно, но повозиться всё же придётся.

Принцип работы механизма открытия и закрытия багажника

Подобный механизм состоит из небольшого числа деталей:

• мотор;
• пара реле с четырьмя контактами;
• шток толкающего типа;
• предохранитель;
• кнопка для управления механизмом.

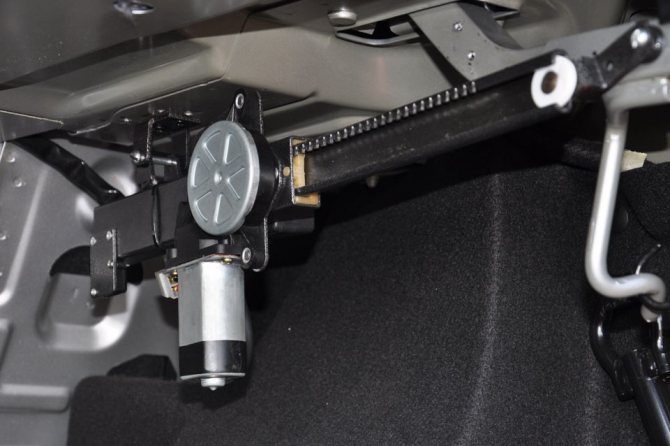

Установленный сервопривод двери багажника
Привод, отвечающий за работу штока, представлен в двух разновидностях. Более распространённым вариантом является механизм с мотором. Он отличается высокой практичностью и выносливостью, что объясняет его востребованность. Привод с магнитными пластинами не получил такого широкого спроса, поскольку он является сложным и проблемным. Его работа основана на взаимодействии реле с магнитными пластинами.

В результате подачи питания на реле шток оттягивается, что приводит к открытию крышки на багажнике. Старые модели ВАЗ не предназначены для такого механизма. На таких авто подобные механизмы оказываются непрактичными. В процессе монтажа придётся проводить сложную модернизацию, которая часто оказывается нерациональной.

Подготовка к монтажу

Первое, что нужно сделать, — это выбрать правильный механизм. Процесс выбора требует серьёзного подхода. Однозначно не стоит обращать внимание на китайские экземпляры, которые заполонили российские рынки. Долговечность таких механизмов является непродолжительной, а в процессе эксплуатации частым явлением будет неправильное срабатывание и сбои в работе.

Стоит выбирать электрические модели от отечественных или иностранных производителей. С таким механизмом эксплуатация авто действительно будет комфортной, а электропривод будет работать без сбоев. Более того, автомобиль с подобным функционалом будет выше цениться при продаже.

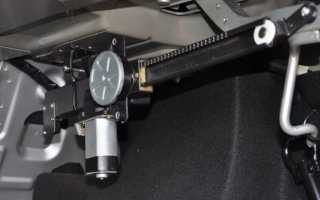

Установленный электропривод багажника

Кроме самого механизма, понадобятся некоторые инструменты. Список может отличаться в зависимости от модели автомобиля. Стандартный набор выглядит следующим образом:

• плоскогубцы;
• набор отвёрток;
• дрель и сверло к ней;
• шуруповёрт;
• мультиметр;
• провода на тот случай, если не хватит длины проводов из комплектации механизма;
• гофрированные трубки, клипсы и лента для изоляции.

Когда этот набор инструментов подготовлен, можно двигаться дальше. А мы тем временем уже переходим к изучению практического руководства, после изучения которого станет понятно, как сделать самостоятельно багажник с электроприводом.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.

Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

1. В первую очередь необходимо аккумулятор отсоединить от питания.
2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.
9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Инструкция по установке электропривода

Чтобы установить электропривод багажника своими руками и осуществить его подсоединение, вам потребуется стандартный слесарный инструмент, а также схема подключения. Схема должна идти в комплекте к устройству.

Ниже рассмотрена установка электропривода багажника на примере автомобиля Лада Калина:

1. Сначала производится демонтаж установленного замка, а также защитной панели. Панель фиксируется на пластиковых клипсах и зацепах, а также двух винтах. Далее, открутите фиксатор замка, для этого можно использовать трещотку с насадкой крестовой отвертки.
2. Теперь производится доработка замка, ведь вам нужно, чтобы он мог закрываться по одному щелчку. Для этого срежьте часть зацепки, на фото она отмечена красной линией. Место среза необходимо обработать наждачкой или напильником, чтобы оно было ровным и гладким.
3. Следующим этапом будет подключение схемы и предварительная сборка. Процедуру подключения мы описывать не будем, поскольку она отличается в зависимости от модели привода и машины. При предварительной сборке обратите внимание на том, чтобы была соблюдена полярность подключения диода. Сам диод необходимо правильно припаять и заизолировать от массы авто.
4. Далее, производится монтаж самого привода — в этом случае все индивидуально. После установки проверьте, где плюс и минус, так вы узнаете, как правильно подключить проводку. Например, массу можно подключить к левой части обогрева.
5. Следующим этапом будет подключение получившейся схемы к штатной проводке. Используйте схему, которая идет в комплекте. Вся проводка должна быть тщательно заизолирована, для этого используйте изоленту. Чтобы реле не болтались, их можно зафиксировать на жесткой поверхности при помощи канцелярского скотча.
6. Затем осуществляется монтаж кнопки. В случае с Калиной вариантов установки кнопки есть несколько, но мы рекомендуем подключить ее к крышке монтажного блока — на нем имеется еще одна клавиша, управляющая питанием автомагнитолы, а это значит, что к ней подключена масса. Для подключения, опять же, необходимо использовать схему.
7. Когда все будет подключено, остается только проверить работоспособность установленного девайса. Если все работает нормально, то можете приступать к сборке, которая производится в обратном порядке.

Фотогалерея «Монтаж привода своими руками»

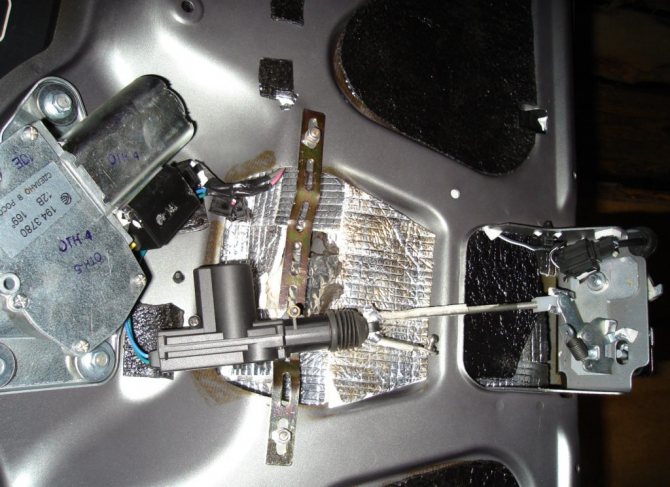

1. Срежьте часть замка, как отмечено на фото.

2. Установите сам привод на дверь.

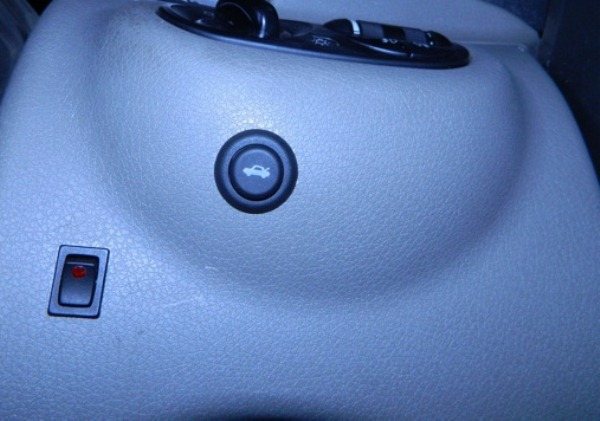

3. Установите кнопку управления.

Цена вопроса

1. Комплект электробагажника для BMW (цена — 22 тысячи рублей)

2. Устройство для Toyota Caldina (цена — около 800 рублей)

3. Привод для Subaru Forester SJ 2015 (цена — около 7500 рублей)

Электропривод крышки багажника: установка своими руками

Всем доброго времени суток! Сегодня мы поговорим о таком устройстве как электропривод крышки багажника или же просто задней двери. Тут можете называть ее, как вам удобно. Суть остается одна.

На многих современных авто предусмотрена функция, позволяющая дистанционно и автоматически открыть багажный отсек. Что это такое, когда не требуется вручную поднимать крышку, представляют все. Потому многие решаются установить подобный элемент на седан, хетчбек или другой кузов автомобиля подобное устройство.

Наличие электропривода позволит существенно упростить закрывание и открывание багажника. Сейчас имеется реальная возможность купить универсальный набор, подключить его к авто и с удовольствием и превосходным комфортом пользоваться. Предлагаю более подробно изучить этот вопрос и решить, нужен ли электропривод именно вам.

Особенности устройства

Чтобы багажник открывался дистанционно, автопроизводители применяют два основных метода. Первый заключается в установке электропривода в крышку, а второй предусматривает применение пневмоприводов. Последний вариант считается более надежным, но при этом более дорогостоящим.

Управление крышкой с помощью электропривода также реализуется различными способами. Тут могут задействовать кнопки на приборной панели, кнопки на дверях, ручки на самом багажнике и пульты дистанционного управления. Каждый вариант в принципе выглядит привлекательно и потенциально удобно. Потому автомобилисту требуется самостоятельно решить, какой именно результат он хочет получить. Важно понимать, что пульт дистанционного управления удобен, но его можно легко потерять. Плюс установка предусматривает очень сложный комплекс работ. Из-за этого самым оптимальным считается вывод кнопки внутри салона автомобиля.

Устройство электропривода включает в себя несколько основных компонентов. Привод с электромоторчиком довольно практичный, надежный, долговечный и выносливый в условиях активной эксплуатации. Реже можно встретить приводы, где задействованы магнитные пластины. Конструкция сложнее, может создать ряд дополнительных проблем. Лучше их не использовать.

Неоспоримый плюс устройства в том, что его вполне реально установить самостоятельно, причем практически на любую машину. Если почитать разные форумы, изучить работу различных мастеров, которых одна только Москва включает несколько сотен, как и вся Украина, то можно увидеть наглядные примеры реализации электропривода на широком списке моделей и марок авто.

Для наглядности приведу несколько примеров, где такая система есть с завода или может быть установлена своими силами:

• Audi Q5;
• Kia Optima;
• Mercedes W211;
• Фольксваген Туарег;
• Шевроле Нива;
• ВАЗ 2170 (Приора седан);
• Лада Веста СВ;
• Форд Куга 2 поколения;
• ВАЗ 2114;
• ВАЗ 2115;
• ВАЗ 2104;
• Лада Гранта;
• Шкода Суперб и пр.

Вариантов действительно много. Перечислить все практически невозможно. То есть вы понимаете, что установить электропривод крышки багажного отсека можно на любой автомобиль.

Особенности работы электропривода замка багажника

В первую очередь, такая возможность как открытие багажной двери из салона автомобиля появилась не так давно. Из-за этого, водители, чьи машины имеют эту функцию, еще не совсем привыкли к возможности ее использовать. Для того, чтобы электропривод пришел в движение, и открыл багажник автомобиля, нужно нажать специальную кнопку. В этом нет ничего сложного, но это сильно упрощает процедуру открытия и хорошо экономит время. В особенности, когда на улице уже стало прохладно.

Возможность открывать багажник посредством электропривода, сильнее всего облегчает жизнь в холодные период, когда не получается открыть замороженный замок используя обычный ключ. Большая часть владельцев машин поливает замок горячей водой, греют кличи при помощи зажигалки или забрызгивают замок размораживателями. Но если бы машина была оборудована электроприводом замка на багажной двери, то такая проблема бы даже не возникала.

Когда на машине есть электропривод, открыть и закрыть багажник можно используя ключ. Не так давно, такое дополнение можно было встретить лишь на машинах, производимых за границей. Но с недавних пор, большая часть российских автомобилей также получила электропривод багажного отсека, как штатное оборудование. Если по какому обстоятельству у машины нет такой функции, то не стоит грустить. Так как привод всегда можно поставить самостоятельно.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

• Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
• Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:

• модуль электростеклоподъемника 2 штуки;
• 2 механизма для подъема стекла;
• провода;
• диоды;
• электромагнитное реле;
• пятиконтактные реле;
• четырехконтактные реле;
• колодка подключения релюшек;
• пружины для замка крышки;
• электроинструменты;
• проводка;
• гайки, болты;
• болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Монтаж

Не могу сказать, что установка электропривода является чем-то невероятно сложным. В действительности реализовать подобный механизм может каждый, кто умеет работать со слесарными инструментами, паяльником, а также видит разницу между транзисторами и диодами.

Примерно процесс монтажа выглядит следующим образом:

• Требуется доработать купленный механизм, снять моторчик и развернуть так, чтобы он мог функционировать вдоль рейки. Болгаркой удаляют все лишнее;
• Используя перфорированную металлическую заготовку, из нее делают крепежную планку;
• На планке фиксируют рейку и моторчики привода. Такую конструкцию крепят на кузовных панелях;
• Один конец механизма от стеклоподъемника, который не задействовали, монтируют на держатель крышки багажника;
• Далее все вместе регулируется и доводится до нужного положения;
• Заранее продумайте, как будете прокладывать жгут с проводами, чтобы проводка не перетерлась и не повредилась;
• Схему подключения выбирают исходя из выбранного набора. В готовых комплектах есть специальная схема, то есть действовать нужно строго по ней;
• Подключение к источнику питания осуществляется отдельным кабелем, который подводят к АКБ;
• Для цепи питания используют отдельный предохранитель;
• В салоне монтируется кнопка в удобном для водителя месте.

В плане простоты монтажа намного удобнее работать именно с готовыми заводскими комплектами. Изготовитель прилагает подробную инструкцию, следуя которой можно буквально за пару часов все сделать и наслаждаться результатом.

Стоят ли финансовые и временные затраты того, каждый решает сам. Ведь раньше мы как-то обходились без электропривода на багажнике. Можно и продолжать жить без него. А если хочется, то никто не запрещает и не мешает вам установить комплект.

Как вы считаете, нужен ли в машине электропривод для крышки багажника и какую пользу он приносит? Делитесь своим мнением, опытом эксплуатации подобного оборудования и задавайте актуальные вопросы.

Спасибо всем за внимание! Подписывайтесь, оставляйте комментарии и не забывайте рассказывать о нас своим друзьям!

(
5 оценок, среднее: 3,40 из 5)

Теоретические факты

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Более надежным считается пневматический привод, а электрический относится к бюджетным вариантам.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen. В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Открытие багажного отсека может производиться несколькими путями:

• путем нажатия кнопки на пульте дистанционного управления;
• нажатием такой же кнопки, встроенной в водительскую дверь;
• механическим способом при помощи наружной ручки.

Закрыть багажник можно вручную или воспользоваться кнопкой на дверной панели.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Как сделать своими руками

Подготовительный этап завершен. Пора переходить к монтажным работам. Однако начнем мы с более простого – установки электропривода на замок крышки багажника. Ведь этот вариант подходит даже для российской «классики».

Действовать в этом случае необходимо по такой схеме:

• снимаем клеммы с аккумулятора;
• открываем багажник;
• откручиваем саморезы и отщелкиваем аккуратно (очень хлипкий материал и крепления) пластиковую защиту с крышки;
• демонтируем замок и дорабатываем его таким образом, чтобы он открывался по одному щелчку;
• находим на крышке подходящее место для привода и фиксируем мотор при помощи крепежной рейки (возможно придется сверлить отверстия на выступающих элементах конструкции, поэтому действовать необходимо крайне осторожно и желательно обработать новые дырки защитным составом);
• соединяем замок и привод при помощи штока или тросика;
• ищем место для установки разъема под 4-х контактное реле;
• протаскиваем проводку через пороги к водительскому креслу;
• устанавливаем кнопку в удобном месте салона автомобиля;
• подключаем все элементы электрической цепи к бортовой сети (один провод на массу, а другой к соответствующему разъему реле;
• по такой же схеме подключаем предохранитель, который лучше расположить в легкодоступном месте салона транспортного средства;
• тщательно изолируем все соединения проводов;
• подключаем аккумулятор и проводим испытания.

Совет!!! Чтобы багажник после срабатывания привода замка открывался полностью нужно поменять пружины в приводе. Идеально в этом случае подходят элементы механизма из вазовской «десятки».

Подключить электропривод замка багажника к кнопке на пульте дистанционного управления будет несложно, если сигнализация, установленная на транспортное средство, имеет такую опцию. Во всех остальных случаях потребует покупка, монтаж и настройка дополнительного дорогостоящего оборудования, что делает процесс нецелесообразным.

Второй вариант – установку полноценного устройства для дистанционного открывания и закрывания багажника – будет значительно сложнее. Справиться с такой работой смогут только опытные сотрудники СТО или мастера, имеющие большой опыт электромонтажных и слесарных работ.

Приведенный пример является только рекомендацией, так как схема по установке стандартного электропривода багажника зависит от конструкции автомобиля, а при использовании устройства, собранного своими руками, придется искать собственные решения.

Оборудование отечественного автомобиля электроприводом багажника

Если устанавливать электропривод открывания и закрывания багажника на отечественный автомобиль (к примеру, ВАЗ), одних лишь базовых элементов механизма, которые и так далеко недешевые, будет недостаточно. Понадобится еще установка доводчика багажника. Поэтому такой способ доработки является нерациональным.

Для отечественных машин подойдет более дешевое и простое решение, такое как использование привода электростеклоподъемников.

Чтобы воплотить в жизнь эту идею, надо купить два механизма ЭСП (к примеру, рассмотрим продукцию стоимостью около трех тысяч рублей), кнопку управления крышкой багажника (тип 21100-3710620, стоимость – 50 рублей) и модуль закрытия автостекол (марка DenUp-RWC702m, цена – 500 рублей).

В нашем примере стеклоподъемники установлены в багажном отсеке Лады Приора с использованием простого подключения. Задний край рельсы ЭСП резьбовым соединением связан с поперечиной сзади сидения, на которую опирается полка. Передний конец кронштейна стеклоподъемника с приваренной гайкой прикручивается к балке крепления заднего стекла. Для этого в балке прорезается паз, в который бы прошла гайка М6.

В итоге собранная конструкция без проблем срабатывает при нажатии на специально выведенную в салон или на пульт ДУ кнопку.

Использование одного электростеклоподъемника неэффективно, так как он с трудом справляется со своей задачей, да и закрывается крышка багажника с перекосом.

Этих неприятностей лишен механизм из двух ЭСП. В некоторых случаях потребуется регулировки положения замка.

Особенности подключения электропривода

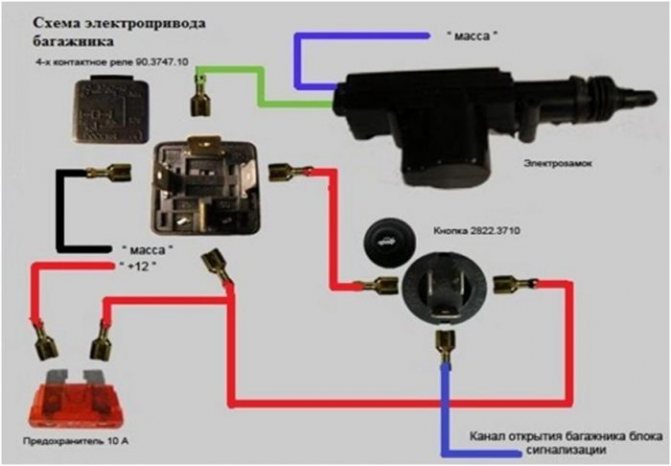

Теперь, когда все провода находятся на своих местах, можно осуществить подключение их к блоку управления. Старайтесь соблюдать полярность, чтобы не вышли из строя полупроводниковые элементы. Специалисты рекомендуют применять для подключения отдельный кабель, который нужно подключать к аккумулятору через предохранитель.

Сечение провода и номинал предохранителя зависят от того, какая мощность у привода. Если вы используете универсальный электропривод багажника или для конкретно своей марки автомобиля, установку кнопок управления лучше всего производить в нижней части торпеды. Но только с таким расчетом, чтобы при езде вы случайно не смогли бы зацепить ее.

Монтаж штатного электропривода на Ладу

Лады «десятого» семейства последних годов выпуска комплектуются электроприводом открытия/закрытия багажника непосредственно на заводе. В более ранних сериях автомобилей такое оборудование отсутствует, поэтому владельцам придется устанавливать электропривод багажника своими руками.

Наш пример предусматривает работу электропривода багажника через отдельную кнопку в салоне. У некоторых систем сигнализации есть дополнительная возможность – открывать багажное отделение, поэтому именно к этой системе мы и подсоединим электропривод. Для установки понадобится сам механизм и монтажная пластина.

Если в наличии есть электрический привод в универсальной комплектации, то крепежные кронштейны необходимо будет сделать самостоятельно.

Помимо этого, понадобится четыре метра электропровода и кнопка-выключатель.

Перед установкой электропривода обязательно нужно отключить минусовую клемму аккумулятора. Затем крепим привод замка и снимаем защитный кожух, удалив перед этим фиксаторы крепления. Пассатижами выпрямляем задний конец электрического привода, откручиваем винт крепления тяги, но не полностью. Тяга привода замка разобрана. Теперь отсек не открывается с наружной стороны, так как механизм отпирания замка рассоединен с замочным цилиндром.

Далее на усилителе крышки багажника следует наметить места сверления крепежных отверстий для электропривода, приложенного к замку. По меткам электродрелью сверлим отверстия диаметром 3 мм. Затем необходимо согнуть тягу и из 4-миллиметровой стальной проволоки изготовить П-образную скобу такой ширины, чтобы ее края без усилия входили в места выхода приливов оболочки привода.

На каждом конце скобы следует предварительно нарезать резьбу М4. Наконец, фиксируем электропривод, используя подготовленную скобу, и подсоединяем к ней замок тяги.

По зеленому проводу на электрическом приводе ток поступает к кнопке вследствие втягивания штока. Этот провод прокладывается рядом с родным жгутом кабелей. К синему проводу, являющемуся минусовым, подключаем массу. Запитаться можно от любого оголенного участка кузова автомобиля. Салонная кнопка устанавливается на приборной панели в левом углу монтажного блока.

К ней от колодки Ш1 (вывод 2) будет подключено рабочее напряжение. После сборки можно проверить работоспособность системы, нажимая салонную кнопку. Все должно работать четко.

Делаем автоматическое поднятие багажника на хэтчбэке или универсале за 300 рублей

После покупки нового автомобиля, но ниже классом, за первые несколько дней сделал для себя небольшой топ бесполезных и полезных опций, которые были в Rav4, но нет в Skoda Octavia. Например, автоматический свет и дворники мне не нужны, комфортнее управлять самостоятельно, а вот электропривод задней двери вещь полезная, во-первых, можно закрыть и открыть дверь, не выходя из автомобиля, во-вторых, можно не пачкаться о дверь багажника, особенно после длительных поездок по трассе и в общем-то примеров можно привести массу. За 6 лет электропривод на Toyota ни разу не подвел, но так как Octavia брал из наличия, автомобиля с такой опцией просто не оказалось.

Первое время даже искал отчеты о самостоятельной установке оригинального или универсального привода, но как оказалось есть много нюансов по установке, а также цена в 30-40 тысяч… Прикинул, что в день я открываю багажник 3-4 раза, пусть будет 5 дней в неделю, хотя на деле, я езжу на автомобиле каждый день, получается от 720 открытий и закрытий в год, получается цикл стоит около 23 рублей, это конечно всё юмор, но за 23 рубля можно и самостоятельно закрыть открыть дверь.

Однако так бы и забыл я про эту идею если бы не VW Golf 6 знакомого, у которого багажник открывается самостоятельно, а вот закрыть уже нужно рукой, выглядит довольно эффектно, пока идешь до авто зажимаешь кнопку на брелоке и багажник открывается.

Как оказалось, он вставил в газовые упоры инструментальные пружины, которые дают небольшой толчок крышке, а дальше газовые упоры справляются уже самостоятельно. Данная доработка у него уже 2 года и никаких проблем с крышкой багажника, петлями или замком не возникло.

Нашел штучную продажу данных пружин на сайте объявления и решил взять себе сразу два комплекта, более слабые и так называемые “средние”, отличаются они по цветам, синие (обозначение CM 20×51) более жесткие, а зеленые более мягкие. Каждая пружинка обошлась в 150 рублей.

Далее необходимо снять упор багажника с крышки, раскрутить с одной стороны, вставить пружину и зафиксировать её стяжкой. Вся процедура у гаража отняла 30 минут времени. Результат в общем-то порадовал, когда открываешь рукой крышка не отстреливает, а просто более эффективно старается подняться вверх. А за это переживал больше всего, не хочется же получить ей по лицу.

Советовать или нет данную доработку для Octavia – скорее нет, это баловство, к которому еще нужно будет привыкнуть, но выглядит эффектно, особенно для тех, кто понимает. Большой вопрос в том, как будут ходить газовые упоры, а также с тем, что зимой эта доработка будет работать через или вовсе не работать. Для хэтчбеков или универсалов с более легкими крышками такое решение работает намного лучше.

Источник

Оборудование багажника электроприводом замка

Электропривод замка багажника можно установить еще одним способом. Для этого понадобится лист стали, из которого изготавливается крепежная пластина. Обивку отсека необходимо аккуратно удалить и прикрутить электропривод к стальной пластине, используя два самореза по металлу. Сама пластина крепится двумя винтами М5. В соответствующее гнездо электропривода вставляем выгнутый конец тяги, а второй ее край зажимаем с помощью плоскогубцев.

В процессе затяжки штока электрического привода нужно добиться открывания замка, для чего регулируется длина тяги с изгибанием ее посередине. Затем следует процесс подключения электрических проводов. В заводском жгуте проводов багажного отсека есть двухполюсная колодка с белым и черным проводами. Белый провод необходимо соединить с синим выводом электропривода, а черный – с зеленым. На этом монтаж механизма завершен.

Электропривод замка багажника ВАЗ 2108/09/13/14 Автоматическое полное открывание багажника на ВАЗ 2107
