История масляного фильтра

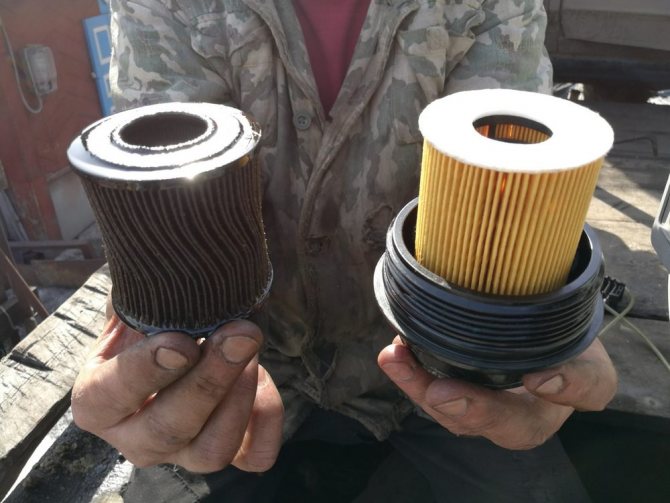

Для начала стоит коротко рассмотреть историю масляного фильтра, чтобы понимать, что он постоянно менялся и совершенствовался. Развитие этой детали напрямую зависело от состояния химической промышленности.

Первая модель появилась в 1923 году. Ее изобретателями были Эрнест Свитленд и Джордж Гинхалд. Патент принадлежал компании Purolator. Эффективность этого изделия была низкой, только 20% масла проходила через него. Но это было начало развития этой детали.

В начале 1940-х годов появилась полнопоточная модель, которая фильтровала все масло. Несмотря на увеличение срока эксплуатации техники, фильтры долгое время продавались, как дополнительная опция. То есть, машины не оснащались ими по умолчанию. Это было обусловлено необходимостью часто менять масло. То есть, его не требовалось дополнительно очищать от вредных примесей. Эту деталь обязательно применяли только на тяжелой технике.

В СССР довольно быстро начали применять фильтры по умолчанию. Это было обусловлено особенностями дорожных условий. Но первоначально применяли неполнопоточные модели, а во время замены масла было необходимо снять резьбовые пробки и слить остаток масла. Такие фильтры подходили для масел, где не было диспергирующих и моющих присадков.

К 1960 году стали применять более совершенное масло, поэтому все автомобили пришлось оснастить полнопоточными фильтрами. Таким образом, загрязнители, размер которых более 15 микрон, стали задерживаться в нем, не повреждая двигатель. Изначально были изделия со сменным фильтрующим элементом, но позже стали выпускать одноразовые. Это позволило значительно увеличить межсервисный интервал, повысив срок эксплуатации мотора.

Сегодня производители используют противодренажный клапан для увеличения надежности детали. Он не позволяет маслу стекать в поддон, когда двигатель выключен. Контрольная лампа будет гореть довольно долго после запуска автомобиля, если есть какая-то проблема. Это должно стать тревожным сигналом, чтобы провести диагностику.

Как работает масляный фильтр

Типы, конструкция и особенности адсорбционных масляных фильтров

В адсорбционных фильтрах очистка масла осуществляется его процеживанием через пористый фильтрующий элемент, задерживающий (адсорбирующий) частицы загрязнений. Данные изделия являются ФТО масла. Существует два типа таких устройств:

• Сменные неразборные;
• Разборные со сменным фильтрующим элементом.

Устройства первого типа представляют собой неразборную конструкцию со стандартизированными установочными размерами, по мере загрязнения он просто заменяется на новый. Устройства второго типа представляют собой бескорпусный фильтрующий элемент, который устанавливается в корпус фильтра на транспортном средстве, и по мере загрязнения заменяется на новый.

Наиболее широко распространены адсорбционные фильтры трех типов:

• Объемно-адсорбирующие с гофрированным фильтрующим элементом;
• Объемно-адсорбирующие с дисковыми фильтрующим элементом;
• Ленточно-щелевые.

Основу объемно-адсорбирующих фильтров первого типа составляет цилиндрический фильтрующий элемент, изготовленный из специальной бумаги (картона) или нетканых синтетических материалов. Полоса фильтрующего материала сложена в гармошку и помещена между двумя металлическими кольцами, придающими конструкции жесткость. Дополнительно элемент может быть обернут войлоком, а на элементы больших размеров устанавливается картонная или металлическая перфорированная обечайка.

В разборных фильтрах элемент помещается в корпус со съемной крышкой. В неразборных фильтрах элемент помещается в глухой металлический корпус, в нижней части которого выполнена крышка с центральным и периферийными отверстиями. Через периферийную перфорацию масло подается в корпус, через центральное — отводится в главный масляный канал двигателя. Внутри фильтра располагается пружинный перепускной клапан, обеспечивающий отвод масла в обход фильтроэлемента при его чрезмерном загрязнении. Также в фильтре предусмотрены противодренажный и противосливной клапаны в виде резиновых колец, первый предотвращает слив масла при остановке силового агрегата, а второй — при замене самого фильтра. Фильтр монтируется на мотор с помощью резьбы на выпускном отверстии, для уплотнения используется одно или два резиновых кольца.

В устройствах второго типа фильтрующий элемент выполнен в виде стопки картонных дисков, через шайбы посаженных на стяжной болт, и помещенных в корпус. Сегодня такие фильтры практически вытеснены фильтрами с гофрированным элементом.

Ленточно-щелевые фильтры тоже устроены довольно просто. Их основу составляет металлический гофрированный стакан, на который виток к витку намотана тонкая латунная проволока. В результате намотки проволоки образуются тонкие щели, которые задерживают загрязняющие частицы. В одном фильтре может быть предусмотрено два и более таких стаканов. Как правило, ленточно-щелевые фильтры используются в качестве ФГО.

Конструкция и характеристики адсорбционных маслофильтров должны соответствовать ГОСТ Р 53844-2010.

Назначение фильтра

Масло, находясь в устройстве, двигается циклично. Оно необходимо, чтобы уменьшить трение деталей, продлив срок их эксплуатации. Но в процессе эксплуатации появляются нагар, сажа и другие элементы, которые могут нанести вред устройству. Для снижения негативного воздействия на механизм используются фильтры. Таким образом, одно и то же масло возможно применять в течение нескольких циклов.

Фильтр обычно располагается в нижней части двигателя. Это делается, чтобы его было легко заменить. Это небольшой цилиндр с резьбой, внутри которого расположен фильтрующий элемент. Большинство фильтров не используются повторно, они выбрасываются. Но отстойники применяются многократно.

Конструктивные особенности масляного фильтра

Вне зависимости от типа устройство масляного фильтра почти всегда одинаково. Корпус фильтрующего элемента имеет цилиндрическую форму. В нем находится два вида клапанов (обратный и перепускной), фильтр и пружина.

Также в масляном фильтре предусмотрено несколько отверстий в корпусе. Большая группа отверстий расположена по периметру, а еще одно отверстие с резьбой есть на выходе устройства (оно предназначено для подключения МФ к системе). С наружной части есть специальный уплотнитель, предназначенный для защиты от утечки масла.

Фильтрующий элемент может иметь различную конструкцию. Как правило, для целей очистки масла используется обычный картон, пропитанный специальной жидкостью, сложенный в виде гармошки и закрученный по периметру.

Такая конструкция увеличивает общую площадь действия и продолжительность жизни фильтра, а также повышает качество очистки масла.

Как мы уже упоминали, одним из основных элементов МФ является перепускной клапан. Он предназначен для прямого пропуска масла в двигатель без очистки (это актуально в случае сильного загрязнения фильтрующего элемента).

В противном случае силовой узел мог бы остаться без смазки, что чревато перегревом, клином, а далее и капитальным ремонтом.

Что касается обратного клапана, то его задача – закрыть доступ маслу в картер на заглушенном моторе. При отсутствии такого устройства в момент запуска трущиеся элементы двигателя остались бы без смазки. Итог – существенное снижение ресурса двигателя.

Об эффективности работы обратного клапана можно судить по индикатору давления масла на панели авто. Как правило, такая лампа должна гаснуть уже через 5-7 секунд после завода двигателя. Если же этого не произошло, то клапан либо не работает вовсе, либо перестал держать масло.

В общем, конструкция масляного фильтра выполнена таким образом, чтобы устройство давало максимальную эффективность при очистке масла и имело минимальную себестоимость.

Устройство масляного фильтра

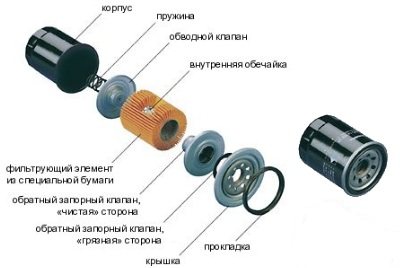

Конструкция фильтра стандартная:

1. Сам корпус цилиндрической формы, который оснащен крышкой. Есть несколько отверстий, а одно из них оснащено еще и резьбой.
2. Фильтрующий элемент. Обладает специальной пропиткой для увеличения абсорбции.
3. Нижний перепускной клапан. Отправляет масло в двигатель неочищенным, если фильтрующий элемент не работает.
4. Обратный клапан используется, чтобы не допустить обратного движения масла.
5. Прижимная пружина нужна для удерживания обратного клапана, когда мотор не работает.
6. Уплотнитель предотвращает протекание масла в соединительных элементах.

Так выглядит стандартный фильтр. Но большинство моделей неразборные, поэтому они не подлежат ремонту. В этом случае нужно заменить деталь на новую. Стоимость небольшая, но приобретать лучше у надежных поставщиков.

центробежный масляный фильтр

Виды масляных фильтров

Для каждой модели автомобиля предусмотрены масляные фильтры различных размеров, и при покупке именно на этот показатель следует обращать внимание. Сообщите продавцам в автомобильном магазине, для какой модели машины приобретается фильтр, и они помогут с его выбором

В продаже можно найти оригинальные масляные фильтры и неоригинальные. Оригинальными являются фильтры, сертифицированные производителями двигателей. Рекомендуется выбирать именно оригинальные варианты, поскольку от качественной смазки зависит правильная работа двигателя и его долговечность. Однако опытные автомобилисты отмечают, что зачастую масляные фильтры от проверенных сторонних производителей качественней, чем оригинальные варианты.

В автомобилях могут устанавливаться 2 типа масляных фильтров:

• В корпусе. Наиболее распространенный вариант, который представляет собой целиковую деталь, состоящую из фильтрующего элемента и металлического корпуса. С одной из сторон такого фильтра имеется резьба, при помощи которой он прикручивается к двигателю. С той же стороны расположены маслоприемники и отводы, они необходимы, чтобы масло заходило в фильтр, очищалось от примесей и выходило из него. Такие фильтры при замене просто выбрасываются, а на их место устанавливаются новые полноценные корпусные варианты. У подобных типов фильтрующих элементов есть большой минус, владелец автомобиля не имеет возможности посмотреть, возникли ли проблемы с фильтрующим элементом. Если появились неисправности, которые могут возникать из-за неправильной работы масляного фильтра, деталь потребуется целиком заменить на новую, несмотря на то, что проблема может быть в другом.
• Бескорпусные. Более современные масляные фильтры, которые состоят только из фильтрующего элемента и пластиковых вставок, необходимых для их крепления внутри двигателя. Плюсы таких типов фильтров очевидны – отсутствие большого металлического корпуса, который значительно удорожает производство элемента. Стоимость бескорпусных фильтров значительно ниже, чем вариантов в корпусе. Кроме того, в любой момент водитель имеет возможность проверить состояние фильтрующего элемента, достав его из корпуса, куда он устанавливается.

Фильтрующий компонент любого типа фильтра состоит из бумаги, спрессованной в несколько слоев особым способом, чтобы она задерживала частицы мусора, но пропускала само масло. На некачественных фильтрах фильтрующая бумага может порваться, из-за чего в двигатель начнет с маслом поступать грязь.

Как выбрать масляный фильтр?

От качества этого элемента зависит качество масла. Как результат, он влияет на работоспособность все стальных узлов агрегата. Поэтому требуется ответственно подойти к вопросу выбора изделия. Вот основные критерии выбора:

1. Внешний вид. Сколы, неровности и другие следы брака не должны присутствовать на детали.
2. Защитная пленка. Это говорит о том, что устройство действительно не использовалось ранее. Но данный критерий не является критичным.
3. Используемый материал и размер фильтрующего элемента. Эти сведения можно уточнить в описании к товару или в прилагаемой документации.
4. Конструкция. Новый фильтр не должен отличаться от оригинала. Выбор аналога возможен, но качество фильтрации будет ниже.
5. Качество резьбы. От этого зависит легкость откручивания и уровень надежности крепления.
6. Устройство клапанов и их качество. Важно, чтобы использовалась именно специальная пружина в клапанах. Некоторые производители устанавливают универсальную, но ее качество ниже. Если вместо силикона применяется жесткая резина, от покупки лучше отказаться.
7. Уплотнительное кольцо должно быть завальцовано так, чтобы его было почти невозможно сдвинуть.
8. Качественная установка фильтрующего элемента. Он должен располагаться внутри в виде гармошки. При этом высота материала должна быть, как и у корпуса.
9. Наличие коррозии.

Если говорить о компании – производителе, то стоит обращать внимание, откуда автомобиль. Если он отечественный, то лучше покупать российские фильтры. Европейцам нужны европейские, а азиатам азиатские. В Азии. Ведущие производители находятся в Японии, Китае и Корее.

Выбирая аналог, деталь не будет полностью повторять оригинал: все равно будут некоторые несовпадения. Именно они и будут оказывать дополнительное трение, из-за чего снизится срок эксплуатации других узлов.

гравитационный масляный фильтр

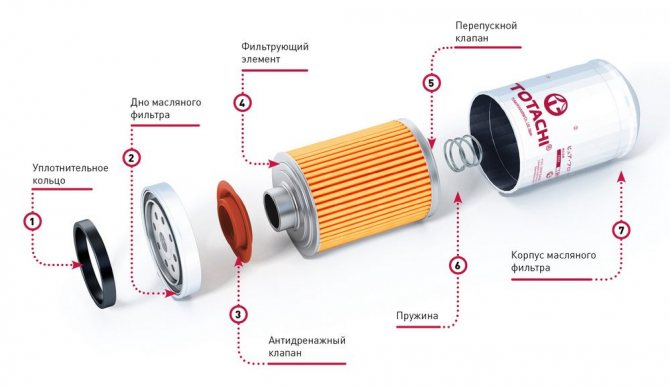

Конструкция масляного фильтра

Внешне в большинстве случаев это металлический цилиндр диаметром 10-15 см с большим резьбовым отверстием и несколькими маленькими в днище. Они служат для впуска и выхода смазочного состава. К корпусу фильтра требование одно: обеспечить сохранность входящих в него элементов. А что же внутри?

1. Противодренажный клапан. Его предназначение – перекрытие большого отверстия. В работу клапан вступает, когда двигатель заглушен: в этом случае есть риск слива масла из мотора в фильтр, т. к. последний может стоять наверху или по центру силового агрегата. Если клапан не будет функционировать, при пуске в моторе может не оказаться масла.
2. Пружина. Она работает в паре с вышеописанным элементом, т. е. давит на него, чтобы он был в закрытом состоянии при неработающем двигателе. Если раньше использовалась обычная пружина, то сегодня производители предпочитают комплектовать фильтры пластинчатыми изделиями, занимающими меньше места.
3. Материал для фильтрации. Это может быть целлюлоза, стекло, полиэстер, иная синтетика. Зачастую в материал добавляют смолу, которая увеличивает жесткость изделия, тем самым повышая прочность. Наличие складок в конструкции фильтра увеличивает площадь поверхности. Сам материал делится на две секции: первая задерживает крупные загрязняющие частицы (размером более 20 микрон), вторая – самые мелкие (<5 микрон).
4. Центральная трубка. Делается обычно из стали и является основным элементом фильтра, обеспечивающим возвращение очищенного масла в силовую установку.
5. Предохранительный клапан. Размещается на противоположном от большого выходного отверстия конце изделия. Задача этой детали – открытие отверстия при возникновении внутри системы смазки двигателя большого давления, могущего нанести вред элементам изделия, находящимися внутри.
6. Уплотнительная резиновая прокладка и крышка гарантируют герметичность конструкции при ее фиксации на блоке цилиндров.

Особенности обслуживания

Практика показывает, что замена фильтра должна происходить одновременно с заменой масла. То есть, это должно происходить каждые 10 – 15 тысяч километров пробега авто. Для сложных стационарных механизмов рекомендации по замене установлены требованиям ГОСТ и ТУ.

Для замены фильтра требуется снять его с двигателя. Из-за воздействия высоких температур он сильно прилипает к мотору, поэтому удалить бывает нелегко. Для решения проблемы можно использовать:

• специальную головку;
• накидной ключ;
• ключ в размер;
• ключ-краб;
• веревку и рычаг;
• отвертку и молоток.

То есть, сам процесс обслуживания заключается в необходимости менять фильтры через определенный пробег. Когда речь идет об использовании масла низкого качества или о грузовых машинах, проверять состояние этой детали рекомендуется каждые 2 – 3 тысячи километров. Задержка с заменой фильтра негативно отражается на основных узлах машины, что может привести к дорогостоящему ремонту.

магнитный масляный фильтр

Как менять масляный фильтр

Эта процедура, если сочетать ее с заменой моторной жидкости – наиболее простой способ увеличить эксплуатационный ресурс двигателя. Если еще не подошло время по пробегу, то делать это нужно раз в 6 месяцев. Алгоритм действий при замене масла и фильтра:

1. Прогрейте двигатель в течение пары минут на холостом ходу, заглушите, отверните крышку маслозаливной горловины, подставьте емкость под картер и слейте масло (это можно сделать сразу после поездки). Если вы не собираетесь использовать промывочный состав, то закрутите болт (или гайку, что зависит от модели авто) на место.
2. Демонтируйте старый фильтр, используя сухую тряпку или перчатки. Если сделать это не удается, придется найти специальный съемник, обхватывающий корпус изделия. Не забудьте вниз поставить небольшую емкость: из фильтра потечет масло. Обратите внимание на прокладку: она может прилипнуть к двигателю – ее нужно удалить.
3. Возьмите новый фильтр и смажьте резиновое уплотнительное кольцо свежей моторной жидкостью. Вкрутите изделие руками на штатное место.
4. Залейте новое масло (если вы это собирались сделать) и закройте колпачком горловину под капотом.
5. Запустите двигатель и убедитесь, что контрольная лампочка давления масла погасла.

На заключительном этапе постелите под мотор чистую картонку или газету. Отсутствие следов масла подтвердит, что фильтр установлен правильно.

Распространенные поломки масляного фильтра

Ухудшение работы двигателя, черный выхлоп при подгазовке, падение или повышение давления масла, возгорание соответствующей лампы на контрольной панели – все это может быть признаками неисправности масляного фильтра.

Помимо забивания фильтрующего элемента, проблема может быть связана с потерей упругости противодренажным клапаном. Проявляется это в периодическом кратковременном включении контроллера на приборной панели, чаще всего сразу после запуска двигателя. Так происходит из-за того, что во время стоянки с выключенным мотором масло вытекает из корпуса фильтра, и при запуске он начинает работать без должной смазки.

Замена масляного фильтра производится в обязательном порядке во время замены масла. За этот строк он успевает сильно засорится.

Решить проблему просто: нужно заменить масляный фильтр

или фильтрующий элемент, если это разборная модель. Подозревая неправильную работу фильтра, затягивать с устранением проблемы нельзя, ведь любое ухудшение качества смазки двигателя – это его перегрев и ускоренный износ, что чревато гораздо более серьезными неисправностями и капитальным ремонтом.
