Дизайн

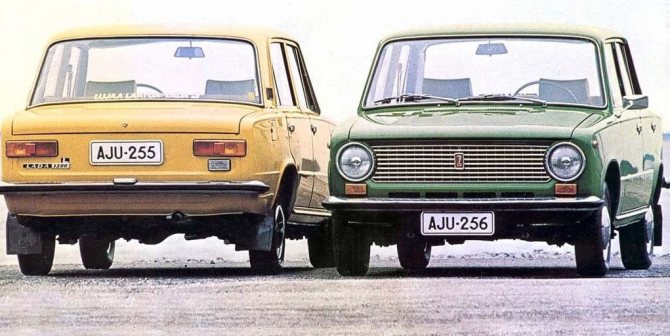

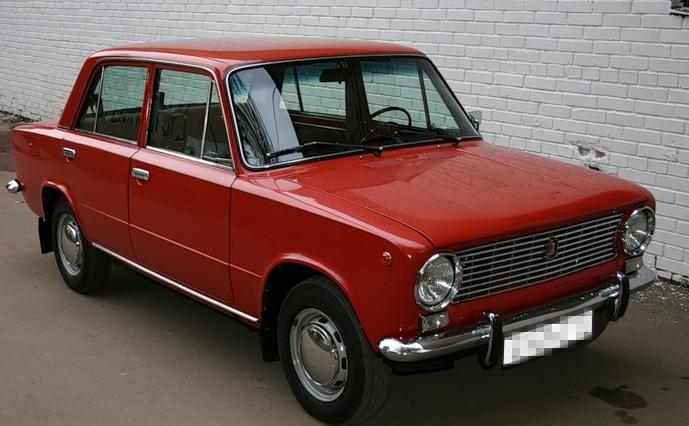

Как известно, «копейка» создавалась на базе итальянского автомобиля «Фиат-124». Внешне отличия минимальные. Машина получила такие же фары, капот, крылья, двери и прочую «облицовку». Что же касается нашей модификации, здесь были некоторые отличия. Первое – это бамперы. Они остались металлическими, но лишились характерных клыков. По бокам имеются пластиковые уголки. А вдоль всей конструкции тянется резиновый молдинг. Отличия есть и в оптике. Сами фары остались прежней конструкции, но в них появились габаритные огни. Ранее они были вынесены наружу. Стекла передних указателей поворота стали плоскими и оранжевыми.

Решетка радиатора отличается более частыми вертикальными перемычками. На решетке появилась прямоугольная эмблема. Зеркало заднего вида стало черным (ранее оно хромировалось). Задние фонари получили катафоты между секциями и стали более плоскими. На задних стойках крыши появились отверстия для вентиляции салона. Также под правым фонарем размещался дополнительно фонарь заднего хода.

Есть отличия и по шинам. Так, штатно автомобиль мог укомплектовываться радиальными покрышками Ми-16 с 13-дюймовыми дисками от «тройки» (правда, они были уменьшенного вылета) либо диагональными И-151. Последние ставились в основном на версии для внутреннего рынка. А с Ми-16 «копейка» шла на экспорт.

Кстати, после 1985 года на порогах вместо хромированной полосы появился черный пластиковый молдинг.

Примечания[ | ]

1. Краткий автомобильный справочник НИИАТ. — издание десятое, переработанное и дополненное. — Москва: Транспорт, 1985. — С. 26. — 220 с. — 350 000 экз.
2. ↑ 12Михаил Горбачев.
   Миллион евро и одна «копейка»
   (неопр.)
   . Дата обращения 13 августа 2011.
3. Олег Стожков.
   Закрытые колеса: Копейка. Вторая попытка (рус.) (26 июля 2010). Дата обращения 13 августа 2011.
4. Олег Стожков.
   Закрытые колеса: Попытка удалась (рус.) (23 сентября 2010). Дата обращения 13 августа 2011.

Салон ВАЗ-21013

Автомобиль имеет классический интерьер с простыми сиденьями, аскетичной панелью и огромным односпицевым рулем.

Среди характерных отличий по салону можно отметить:

• Рулевое колесо, лишенное хромированного кольца.
• Черную комбинацию приборов.
• Иную обивку дверных карт и сидений.
• Вставки «под дерево».
• Наличие пепельниц в задних дверях.
• Наличие схемы переключения на шарике рычага коробки.
• Омыватель стекла, расположенный на подрулевом рычаге.
• Пластмассовые ручки стеклоподъемников.

На экспортные версии устанавливались модернизированные сиденья с подголовниками, обогрев заднего стекла, а также задние ремни безопасности. На обычных же версиях было только два ремня – для водителя и переднего пассажира.

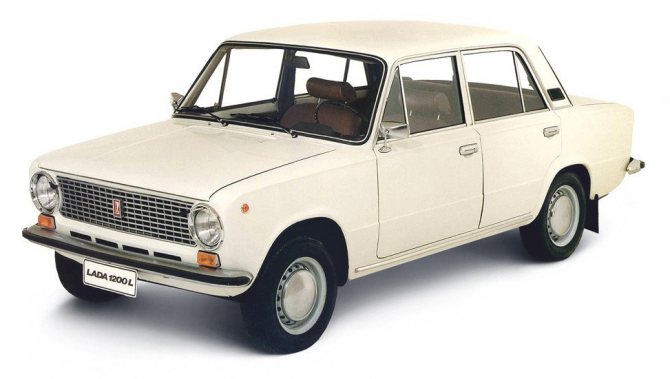

ВАЗ-21013: технические характеристики

Данная версия отличалась тем, что укомплектовывалась одним из самых слабых ДВС. Речь идет о бензиновом четырехцилиндровом моторе с рабочим объемом 1200 кубических сантиметров. Данный агрегат отличается чугунным блоком и восьмиклапанной системой ГРМ, где привод клапанов был цепным. Ход поршня составляет 66 миллиметров, а диаметр цилиндра – 76 миллиметров. ДВС относится к «классической» серии с низким блоком. Ресурс двигателя – 125 тысяч километров.

Степень сжатия – 8,5, при этом с завода мотор рассчитан на 92 бензин. Попытки эксплуатировать данный агрегат на 72 бензине заканчивались таким явлением, как детонация.

Максимальная мощность данного мотора – 59 лошадиных сил. Крутящий момент – 89 Нм. До сотни машина разгонялась примерно за 18 секунд. Максимальная скорость – 140 километров в час. Расход топлива, по паспортным данным, был следующим. В городских условиях машина потребляет 9,4 литра бензина, по трассе – 6,9. В смешанном режиме – 9,2 литра на 100 километров пути.

Спортивные достижения[ | ]

ВАЗ-2101 и их экипажи после финиша «Тур Европы-1971» Интерьер раллийного ВАЗ-2101 1970-х годов, реплика Автокроссовый ВАЗ-2101
Спортивный успех «Жигулей» уже был заложен в самом двигателе с распределительным валом в головке блока цилиндров. Оказалось, что мотор отлично поддается форсировке — советские гонщики получили отличную возможность для строительства спортивных машин[2].

Дебют ВАЗ-2101 на спортивной арене состоялся в начале 1971 года в Риге на командном первенстве зимнего чемпионата СССР по ралли. Затем — чемпионат СССР по кольцевым гонкам, где тольяттинские машины даже были выведены в отдельный класс «Жигули». А уже осенью того же года автомобили ВАЗ-2101 приняли участие в международных соревнованиях: три советских экипажа стартовали в марафоне «Тур Европы-71»

. Маршрут этого ралли проложен по территории 14 стран Западной и Восточной Европы (включая и территорию СССР), а общая протяженность дистанции достигала 14 тысяч километров. По итогам тура команда
ВАЗ-Автоэкспорт
завоевала «Серебряный кубок» в командном зачете, а экипажи Гирдаускас-Мадревиц и Лукьянов-Карамышев к тому же удостоились и наград в личном зачете. Закономерность этого факта была блестяще подтверждена впоследствии и на
«Туре Европы-73»
, где командам, выступающим на ВАЗ-2101, достались и золотой, и серебряный кубки сразу.

ВАЗ-2101 в качестве гоночного болида была популярна не только в СССР. Англичане, например, в 80-е годы организовывали специальное раллийное первенство Lada Challenge

[3]. Впоследствии модель долгие годы не сходила с трасс как внутрисоюзных, так и международных соревнований, а в любительских ралли ВАЗ-2101 порой встречаются и сегодня.

Старты на Нюрбургринге[ | ]

Автомобиль ВАЗ-2101 «Жигули» 1971 года выпуска, подготовленный командой СитиМоторспорт

, участвовал в гонке исторических автомобилей, проходившей на престижной трассе Нюрбургринг 1 октября 2004 года, и финишировал на тридцатой позиции в абсолюте и на первом месте в классе[2]. В 2010 году ВАЗ-2101 опять вышел на трек. На этот раз команда Михаила Горбачева приняла участие в соревновании
FHR Historischer Langstrecken Cup
, проводимом на полной версии трассы Нюрбургринг. Подготовка машины к старту осуществлялась при поддержке компании
Rossauto
. Главными соперниками «единички» были автомобили с объёмом двигателя до 1300 см³, выпущенные с 1965-го по 1971-й годы. В составе экипажа были представлены Андрей Олейников, журналист и инструктор по вождению Дмитрий Соколов, и Алексей Мочанов. Экипаж занял 56-е место в абсолюте из 70 автомобилей[4].

Неисправности двигателя

С какими проблемами владельцы сталкивались при эксплуатации? Прежде всего хочется отметить, что этот мотор разрабатывался на базе сырого прототипа двигателя FIAT 124. Поэтому данный ДВС имел свои детские болезни.

Наиболее распространенная – это повышенный износ распределительного вала. Также двигатель нуждался в частой регулировке зазоров клапанов. Данную операцию необходимо производить каждые семь тысяч километров. В противном случае из-под капота доносился характерный металлический стук на холостом ходу.

Карбюраторов для этого мотора было два. Это «Озон» и «Вебер». Оба нуждались в частой очистке жиклеров и регулировке смеси. Также среди проблем данного двигателя стоит отметить повышенный расход масла. Так, на тысячу километров уходило около 700 грамм.

Еще одна проблема – это перегрев. Такое может произойти из-за отказа термостата, неисправностей водяного насоса либо при использовании низкооктанового бензина. Также не включался основной вентилятор охлаждения, из-за чего мотор быстро закипал.

Среди прочих проблем, с которыми сталкиваются владельцы данных моторов, стоит выделить:

• Необходимость в настройке угла опережения зажигания.
• Износ направляющих втулок.
• Выход из строя сальников клапанов.
• Неисправность системы зажигания и газораспределительного механизма.
• Прогары поршня.

Техобслуживание – регламент

Типовое устройство ДВС обеспечивает стандартные для семейства моторов АвтоВАЗ сроки замены расходников и операций обслуживания, поэтому мотор 21011 имеет следующий регламент ТО:

Расходники и запчасти для двигателя не являются дефицитом, несмотря на снятие его с производства в 2006 году.

Мануал по обслуживанию 21011

Тюнинг двигателя ВАЗа

Некоторые производят доработку данного силового агрегата. В первую очередь в данном моторе расширяют рабочий объем путем спиливания части головки блока.

Также полируют отверстия на впускном коллекторе для меньшего сопротивления воздуха. Имеет смысл заменить клапана с тюльпанообразных на Т-образные. А самые отчаянные устанавливают сюда компрессор, который выдает давление до 0,5 Бара.

Ходовая часть: неисправности и устройство

ВАЗ-21013 имел независимую переднюю подвеску с телескопическими амортизаторами, сдвоенными поперечными рычагами и винтовыми пружинами. Сзади имеется неразрезной мост, который соединяется с кузовом посредством тяг в общем количестве пяти штук. В качестве упругих элементов – винтовые пружины и гидравлические амортизаторы. Рулевое управление представляет собой рейку с глобоидальным червяком. Тормоза – дисковые и барабанные (на передней и задней оси соответственно). Какие-либо усилители в тормозах и в руле отсутствуют.

С каким проблемами сталкивались владельцы автомобилей ВАЗ-21013? Одна из частых проблем, судя по отзывам, — это это шаровые опоры. Их ресурс составляет порядка 15 тысяч километров. Если вовремя не устранить проблему (а об износе опора начинает сигнализировать характерным стуком), шаровую может вырвать попросту на дороге. Также со временем изнашиваются тяги. Это может быть разрушенный сайлентблок либо деформация самого металла (особенно в местах креплений). Нередко на этом авто проседали пружины и текли амортизаторы. Подвеска на машине очень мягкая, а потому часто терпела пробои.

Дополнительные меры по обработке

Стоит отметить, что при габаритах 4,07/1,61/1,44 метра рассматриваемое авто имеет довольно приемлемую массу. На прочность и целостность кузова влияет не только то, сколько весит «копейка» и какая толщина металла, но и качество заводской и самостоятельной антикоррозийной обработки.

По правилам, после проведения сварочных манипуляций, перед покрасочной обработкой, кузов автомобиля должен пройти фосфатизацию. В процессе такой обработки вся поверхность каркаса покрывалась специальной фосфатной пленкой, устойчивой к химическому воздействию. Кроме того, эффект закреплялся путем нанесения слоя грунтовки, которую напыляли посредством электрофореза. Это позволяло грунтующему слою обеспечить равномерное покрытие в самых труднодоступных участках. Донная часть транспортного средства обрабатывалась специальной усиленной мастикой, надежно защищающей днище от воздействий агрессивной окружающей среды.

Стоимость

Сейчас такой автомобиль можно приобрести на вторичном рынке. Стоимость различная – все зависит от состояния. Так, начальная цена на «копейку» составляет от 10 до 15 тысяч рублей.

Более-менее живые экземпляры можно найти за 80 тысяч. Также есть и отреставрированные модели, которые выглядят подобно музейным экспонатам. Однако цена на такие авто составляет более 150 тысяч рублей.

Уменьшение веса

Сколько весит кузов ваз 2107

Итак, борьбу с лишними кило авторазработчики ведут уже давно. Успех переменный и сказать, что удалось достичь каких-либо существенных улучшений, можно с натяжкой. Как правило, облегчить кузов, не затрагивая стандартные линейные размеры геометрии кузова Ваз 2107, удается с помощью инновационных на определенный период времени технологий. Но инновации бывают очень затратны, и редко получается их внедрять в общее производство.

На примере вазовских моделей бывало так: если одному из КБ удавалось снизить вес каркаса или ДВС, то другое бюро находило и внедряло на зависть востребованные на этот момент устройства в систему автомобиля, без которых представить себе современное транспортное средство было уже немыслимо. Вот и приходилось заново ломать голову над тем, а как снизить вес автомобиля с новыми приборами и устройствами, и все возвращалось на круги своя.

Габариты кузова ваз 2107

Так, если взять нашу «семерку» и снабдить ее всем современным опциональным комплектом дорогой иномарки, она изрядно потеряет в динамике, повысится расход топлива.

Интересно, а насколько можно снизит массу такого автомобиля, как «семерка»? Как утверждают авторитетные знатоки, благоразумная черта находится в пределах пятиста килограммов. Дальше уже нельзя – возникнет неустойчивость, а сильный толчок ветра сбоку может просто сдуть автомобиль с дороги.

Кроме того, надо знать, что полная масса слишком облегченного автомобиля будет кардинально меняться в зависимости от количества седоков.

Лишним поводом к изменению массы автомобиля становится новый закон, установленный в рамках Евростандартов. Теперь средний выброс вредных веществ в атмосферу не должен превышать 120 гр на 1 км пробега. За каждый лишний грамм владельца будут штрафовать на 95 евро! А при чем тут масса?

Фактически, все здесь понятно. Единицы вредного вещества, выделяемые в атмосферу, прямо пропорциональны сожженному топливу, а этот показатель, как знаем, напрямую зависит от массы автомобиля.

Геометрия кузова ваз 2107 размеры

Современные заводы по производству металла или проще, металлургические предприятия сегодня начинают внедрять новые технологии и инновационные программы, подразумевающие использование сверхлегких материалов для изготовления отдельных частей кузова. Например, уже выходят двери, сделанные из суперкомпозитных материалов, отличающиеся той же прочностью, что и металлические.

Модернизация затрагивает и колеса. Сложно что-либо сопоставить с легковесными, изящными и непогрешимыми в плане прочности дисками. Они в последнее время пользуются высоким спросом, и не зря. Правда, цена на них высокая, но это того стоит.

С другой стороны, и такие диски уйдут вскоре в прошлое. Инновационные марки стали, такие как DP600, разрешают снизить вес диска на 20 процентов. А биометаллический стальной диск, сваренный не обычным методом, а лазерным из 2-х различных сортов стали, вообще, весит лишь 5,3 кг. Как известно, масса алюминиевого больше 6 кг.

Литые диски и их преимущества

Интересные решения по уменьшению веса автомобиля Ваз 2107

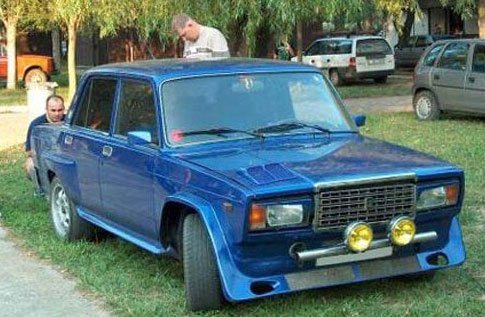

Инновации инновациями, а многим из нас приходится решать проблему с массой автомобиля прямо сегодня. Можно ли собственными силами изменить вес «семерки», тем самым, улучшая ее динамику и уменьшая расход топлива. Конечно, это возможно.

Как можно облегчить кузов:

• Заменить где можно панели кузова на пластиковые;
• Некоторые элементы салона и панели приборов удалить;
• Стекла заменить на пластиковые;
• Убрать ребра жесткости;
• Оборудовать место для АКБ сзади в багажном отсеке;
• Капот и крышку багажника сделать из пластика и заменить родные (отличная идея, но осуществить своими руками в некотором роде сложно);
• Подумать о доработке топливного бака (слишком тяжелый). Заменить его можно спортивным бензиновым баком, что даст снижение веса на целых 10 кг;
• Печка тоже вместе со своими узлами весит немало;
• Снять внутренние усилители в различных деталях кузова, не являющихся несущими. К примеру, можно это сделать на капоте или дверях.

Уменьшение массы автомобиля является одним из основных путей по улучшению динамических показателей машины. Одновременно с такими улучшениями, как повышение аэродинамики или реформы в области усовершенствования сцепных свойств машины с дорожным покрытием, снижение веса авто может кардинально изменить общие показатели.

Ваз 2107 геометрия кузова размеры

Подводим итоги

Итак, мы выяснили, что собой представляет советский компактный седан ВАЗ-21013. Этой модели уже более сорока лет. За этот период автомобильная промышленность шагнула далеко вперед. Поэтому говорить о каких-либо качествах комфорта или о надежности в случае с ВАЗ-21013 не приходится. Сейчас это в большей степени раритет. Такую модель редко можно увидеть на дорогах. Для повседневной эксплуатации данная машина вряд ли сгодится, однако отреставрированные версии часто используют как «автомобиль выходного дня».
