Граната или ШРУС – деталь автомобиля, которая передает крутящий момент из двигателя и КПП на колеса автомобиля. Замена этого элемента на ВАЗ-2114 достаточно сложная процедура и требует определенных навыков и умений. Эта статья расскажет, как правильно заменить ШРУС на автомобиле, а также как подобрать необходимую запасную часть.

Видео по замене на переднеприводном семействе ВАЗ 2113-2114-2115

Видеоматериал расскажет, как заменить гранату на автомобиле, а также поведает об особенностях и нюансах.

Процесс замены гранаты подробно

Для начала, перед тем, как начинать непосредственно процедуру замены необходимо определиться с инструментарием. Итак, что же понадобится при замене внутренней гранаты: вороток и головки 13-17, а также 30; ключи 17 и 19; домкрат; лампа; плоскогубцы; шрусовая смазка; баллонный ключ; и непосредственно сама запасная часть.

Поехали!

Теперь, когда все собрано, можно приступить к процедуре замены:

1. Демонтируем нижнюю защиту двигателя.
2. Сливаем масло с КПП.
3. При помощи баллонного ключа демонтируем колесо.
4. Головкой на 30 выкручиваем гайку крепления наружного ШРУСа.

Откручиваем гайку крепления шруса к ступице

Откручиваем крепления и выводим с кулака шаровую опору

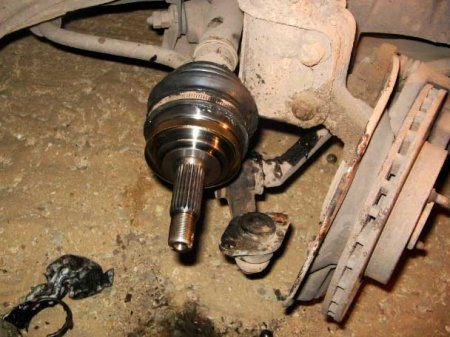

Проводим демонтаж ШРУСа со ступицы

При помощи ломика вынимаем с посадочного крепления внутренний ШРУС

Откручиваем хомут пыльника, чтобы освободить доступ к гранате

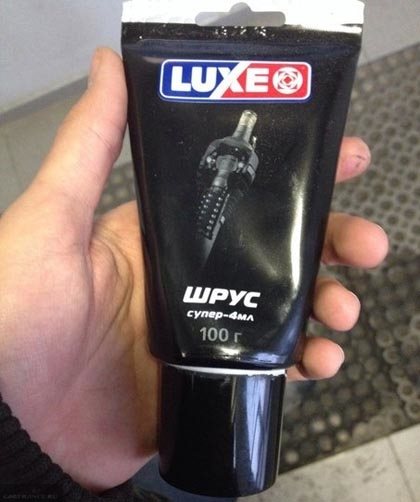

Смазка ШРУС LUXE

Выбор гранаты

К выбору внутреннего шруса стоит относиться серьезно и тщательно, поскольку это одна из основных деталей привода автомобиля. Как показывает практика, эта деталь достаточно часто выходит из строя на машинах семейства ВАЗ 2113-2115. Поэтому, стоит тщательно подбирать запасную часть не только по цене, но и по качеству.

Оригинал

2108-2215056 – оригинальный каталожный номер внутренней гранаты для ВАЗ-2114. Средняя стоимость составляет – 2000 рублей . На посадочные места креплений становится легко и не требует доработок.

Аналоги

Граната в сборе с пыльником и хомутом производства «ХОЛА»

Кроме оригинальных запасных частей, на автомобильном рынке можно найти достаточно много аналогов, которые по качеству и цене ничем не уступают оригиналу. Все они сертифицированы и рекомендованы для установки на данный автомобиль. Итак, рассмотрим, какие аналоги можно устанавливать на ВАЗ-2114:

Наименование производителя	Каталожный номер	Средняя стоимость в рублях
Weber	CVJ 2110-1	1500
Master-sport	400952-ST-SET/5/-MS	1500
LPR	KLD823	1600
SCT	RT 209	1800
Fenox	CV16007	2100
Fenox	CV16007E7	2300
Pilenga	CV-P 2 001 K	2400
LYNXauto	CI-4602	2500
Coram	KCVJ012	2500
Hola	CV018	2700
Torque	VN-3837	2800
Profit	2810-1028	3000
Ruville	77203S	3700
Patron	PCV1658	4000
Finwhale	FJ-228	4000
Mapco	16081	4000

Некоторые владельцы ВАЗ-2114 рекомендуют к установке трипоидные гранаты.

Метки: самостоятельный ремонт

Комментарии 54

делал все как написано . левый пыльник поменял нормально . а вот с правым срезало резьбу гайкой . не знаю почему ?

Возможно резьба уже была прослаблена, а может гайка не по резьбе пошла, а может тянул слишком сильно.

машину новую брал

Возможно резьба уже была прослаблена, а может гайка не по резьбе пошла, а может тянул слишком сильно.

может от того что расконтрил плохо ?

Возможно резьба уже была прослаблена, а может гайка не по резьбе пошла, а может тянул слишком сильно.

Имеется в виду, что загнутые части гайки плохо отогнул

ну получается так . на классике вообще никогда не утруждался ничего отгибать всегда было все нормально. здесь только до половины закаленный получается резьба

А подскажи… у тебя был люфт привода колеса относительно внутреннего шруса? т.е у меня люфт 5 см, если привод толкать в сторону коробки и обратно, вытягивать…внутренний шрус стоит неподвижно относительно коробки, крутиться при вращении привода-вала (просто такая беда, я подвеску разбирал, машина упала с домкратов, подняли, а рычаг передний был откручен от корпуса, толкали взад-вперёд чтоб выровнять в гараже машину, стойка правая передняя отошла, привод вылетел из шруса, пыльник при этом не порвался, я разобрал это дело. т.е. шрус остался в ступице, гайка ступичная закручена, а привод вылетел.)

Да, люфт есть, он и должен быть, иначе при работе подвески привода срезало бы, а при выворотте руля ломало.

Блин, а я уж думал дальше разбирать всё. сломал машину :-((((

Да, люфт есть, он и должен быть, иначе при работе подвески привода срезало бы, а при выворотте руля ломало.

Точто, ты прав! Вот нарыл сейчас в интернете… В корпусе внутреннего шарнира канавки прямые, что позволяет деталям перемещаться в продольном направлении, «удлиняя» или «укорачивая» привод (это необходимо для компенсации взаимных перемещений подвески и силового агрегата)… всё, теперь я спокоен

Определение неисправности ШРУСА

Замена внешней гранаты (шруса) и шаровой опоры на ВАЗ 2114 своими руками

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

• Хруст и стуки при движении и разгоне по прямой;
• Вибрация и толчки при переключении передач;
• Значительный люфт при пробе рукой;
• При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

» alt=»»> Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

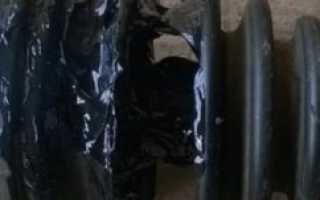

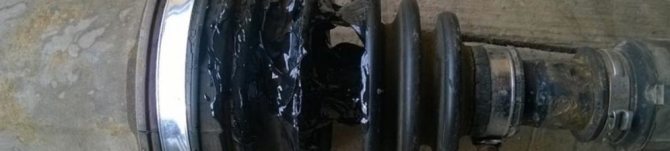

Причины разрыва пыльника:

• постоянная езда по воде и грязи;
• большая нагрузка на скручивание (регулярные резкие повороты);
• неосторожный (непрофессиональный) ремонт деталей подвески.

Замена внутреннего ШРУСа своими руками

» alt=»»> Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
3. Снимают колесо.
4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
5. Отсоединяют рулевой наконечник.
6. Производят извлечение ШРУСа из ступицы.
7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

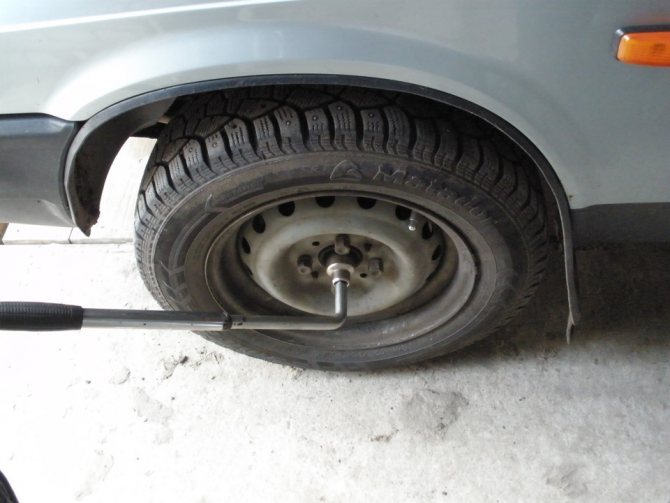

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы. На этом месте возможны два варианта:

1. Граната уже сломана.
2. Замена гранаты в связи с ее хрустом.

Это интересно: Как проверить датчик положення дроссельной заслонки на Passat B3

В первом случае Вы просто снимайте с вала внешнюю часть шруса, потом стопорное кольцо с вала привода и сбивайте молотком обойму.

Во втором случае снятие шруса усложняется. Вам необходимо отклонить гранату относительно вала на максимальный угол так, чтобы были видны шары подшипника и их обойма.

Теперь молотком разбиваем перемычки обоймы между шарами подшипника и достаём по очереди шары. Когда достанете последний шар, можно будет снять корпус гранаты, а потом и её внутреннюю часть сидящую на валу, предварительно сняв с вала стопорное кольцо.

Конечно можно просто попробовать сбить гранату с вала, но из-за стопорного кольца это сделать будет проблематично.

Всё, шрус полностью снят. Теперь приступаем к установке новой детали.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Разборка привода и замена пыльника

Последовательность работ.

Машина загоняется на яму, под колеса ставятся упоры, само авто оставляется на первой передаче.

Перед полным снятием колеса, послабляются все гайки его крепления.

Это интересно: Как заменить батарейку в брелке ключа BMW

Также снимается защитный колпачок гайки крепления привода к ступице.

Чтобы гайка не откручивалась с вала, она по окружности накернена, из-за чего на ней есть загибы, входящие в паз, проделанный в валу.

Эти загибы нужно выровнять, делается это тонкой отверткой или выколоткой и молотком.

После выравнивания загибов, при помощи головки и мощного воротка гайка выкручивается, а также снимается шайба, находящаяся под ней.

Далее машина выдомкрачивается и под его пороги ставятся деревянные подставки.

Выкручиваются гайки крепления колеса и последнее снимается.

Дальше производятся работы под автомобилем.

Если имеется защита картера, она откручивается. Затем через сливную пробку в подготовленную емкость сливается масло из КПП.

Далее нужно открутить два болта крепления нижней шаровой опоры к ступице.

Это даст возможность смещаться последней вбок. Заодно можно проверить состояние самой опоры.

Руль нужно выкрутить до упора влево, чтобы привод полностью сместился во внутреннем ШРУСу, обеспечивая минимальную его длину.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена термостата на ВАЗ 2110 всех модификаций

После этого ступица снимается со шлицов приводного вала.

Внешняя сторона привода будет извлечена.

Далее можно пойти двумя путями.

Первый путь.

Сбить внешнюю «гранату», не извлекая внутренний ШРУС.

Для этого нужно снять хомуты крепления пыльника, а затем последний разрезать, а далее вытереть имеющуюся смазку на шарнире.

Затем нужно исключить возможность сдвигаться приводу на внутреннем шарнире.

Для этого берутся малые тиски или попковый ключ, вал зажимается в них и крепко удерживается в руках.

Помощник при помощи проставки с мягкого метала и молотка сбивает ШРУС, нанося удары по внутренней обойме шарнира.

При таком методе сливать масло с коробки не нужно. Но существует возможность при нанесении ударов выскакивания внутренней обоймы из внешней внутреннего ШРУСа.

Также сбивать «гранату» таким способом не очень удобно, поскольку выполнятся эта работа будет в ограниченном пространстве.

Второй путь.

Полное извлечение привода с автомобиля. Для этого между корпусом КПП и внутренним шарниром загоняется монтировка и движениями вперед-назад вытягивается вал, входящий в КПП.

После этого привод полностью снимается.

ВАЖНО: При таком методе масло сливать нужно обязательно.

Достоинством этого метода является также и возможность оценки состояния и замены сальника КПП, через который часто протекает масло.

В дальнейшем будем рассматривать работы при полностью снятом приводе.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Замена пыльника внутреннего ШРУСа

Для этого придется вынуть приводной вал полностью. Но сначала необходимо снять наружный ШРУС, как это было описано выше, т. е. вытянуть его из ступицы, не снимая гранаты. Далее слейте масло с коробки. После этого открутите гайки крепления внутреннего шарнира (обычно их 6 штук) и вставьте между КПП и ШРУСом плоскую монтажку – деталь должна выйти из гнезда. Зажмите деталь в тиски, затем:

• снимите плоской отверткой стопорное кольцо;
• вытащите корпус внутреннего ШРУСа и осторожно выковыряйте шарики, находящиеся в сепараторе;
• снимите стопор обоймы и ее саму;
• промойте все детали в бензине;
• поставьте новый пыльник и, обильно обработав все смазкой, соберите в обратном порядке;
• установите привод, закрутите сливную пробку и залейте масло в коробку.

Полное снятие привода рекомендуется и в том случае, если гранату сбить не удалось при попытке замены пыльника наружного ШРУСа. В этом случае можно воспользоваться тисками и добиться своего. Если же гранату сбивать для замены вам не надо, просто наденьте чехол после снятия внутреннего ШРУСа, не забыв предварительно промыть его и вложить новую смазку снаружи (деталь нельзя отремонтировать — она неразборная).

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

В переднеприводных машинах одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУС или «граната». ШРУС представляет собой своеобразный шариковый подшипник, его обоймы имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью. Все элементы ШРУСа изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно, но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода.

Признаки выхода из строя наружней гранаты (шруса)

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Это интересно: Замена масла а вариаторе Nissan Qashqai своими руками: инструкция с фото, как вытащить щуп

Как понять, что скоро сломается граната

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки. Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

Как понять, что сломался внешний шрус

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Причины и признаки неисправности ШРУСа на ВАЗ 2115

Самые распространенные причины:

• низкое качество ШРУСов, установка подделок или бракованных запчастей;
• отсутствие или плохое качество смазочных материалов;
• повреждение пыльника и попадание в механизм абразивного мусора или воды;
• агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Один из признаков замены ШРУСа ВАЗ 2114 — это появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку. Работа в тесном соприкосновении под постоянной нагрузкой неизбежно ведет к изменению свойств трущихся деталей, их размеров, образованием выработки.

Там, где нет тесного соприкосновения этих элементов и появляется посторонний шум. Звук может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Существуют и другие признаки, указывающие на неисправность шарниров:

• несильные рывки при трогании автомобиля или изменении динамики;
• люфт вала, расположенного между ШРУСами, при попытках двигать его в различных плоскостях.

Подведем итоги

Принимая во внимание конструкцию ШРУС и его назначение, становится понятно, что пыльник гранаты играет важнейшую роль. Данный, казалось бы, простой элемент защищает ШРУС от попадания воды и грязи. В свою очередь, нарушение целостности или сползание пыльника приведет к тому, что песок будет действовать подобно абразиву, а вода приведет к коррозии, вымыванию смазки и т.д.

Результат- хруст, быстрый износ и необходимость преждевременной замены наружной или внутренней гранаты. Само собой, чтобы данный элемент служил как можно дольше, за состоянием пыльников гранат нужно следить на каждом ТО. Не допускается даже наличие малейших дефектов в виде трещин, разрывов, деформации и т.п.

Еще в качестве итога отметим, что подбирать ШРУС лучше известной марки и производителя. Другими словами, правильнее взять более дорогую деталь, чем дешевый аналог малоизвестных изготовителей. На практике, бывали случаи, когда новый и абсолютно правильно установленный ШРУС не выхаживал и 20 тыс. км. Причина — низкое качество детали, дешевые материалы изготовления, не стойкие к износу.

Чтобы избежать подобных проблем, рекомендуется приобретать оригинальные запчасти (ШРУС на ВАЗ) или аналоги, не уступающие или даже превосходящие оригинал по качеству. При этом от покупки более дешевых вариантов лучше сразу отказаться, так как от надежности ШРУСов напрямую зависит не только комфорт, но и безопасность при езде на автомобиле.

Способы выявить неисправность внутреннего ШРУСа

Оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам.

В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении. Особенно чётко сигнализирует шарнир о необходимости замены при преодолении ям, канав, сугробов. Изношенный шарнир будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в том, что замена ШРУСа ВАЗ 2114 или ВАЗ 2115 необходима, можно, если приподнять машину на подъёмнике.

Для работы нам понадобится:

• два гаечных ключа «на 17», ключ «на 19» и «на 12»;
• универсальный ключ, предназначенный для снятия колеса «на 30»;
• съёмник для выпрессовки рулевого наконечника;
• домкрат;
• кусок провода или верёвки;
• смазка (ШРУС-4 или её аналог);
• молоток и плоскогубцы;
• новый внутренний ШРУС (Lada 21082215056 или аналоги LYNX CI4601, FINWHALE FJ228, SCT RT209 ).

Средняя стоимость ШРУСа на ВАЗ 2115 будет 1300 руб. (цена на весну 2017)

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса «башмаки».

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов. Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:

• Hola;
• GKN;
• Kraft.

Фото шруса GKN для ВАЗ 2114

Рассмотрим устройство

Стабильное наличие запчастей для любых отечественных автомобилей в магазинах, и их вполне доступная цена, делает ремонт (замену) ШРУСа не затратным и в финансовом отношении и в отношении времени. Однако:

• Вам следует учитывать, что замена пыльника по объему выполняемых работ ни сколько не меньше чем замена гранаты на ваз 2115
• Именно поэтому на практике, по трудоемкости, замену пыльника нельзя назвать легкой, к тому же, вам понадобятся навыки применения слесарного инструмента и соблюдение правил согласно требованиям техники безопасности, приступая к выполнению подобной работы
• ШРУС, еще называемый «гранатой» за его своеобразную форму, задача его передать вращающий момент от коробки к колесам машины, устройство ШРУСа не представляет ничего сложного, состоит он из главных семи элементов, фото ниже

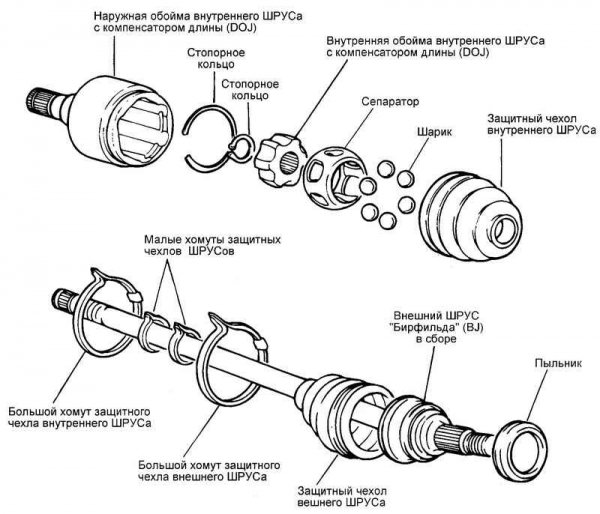

Основные элементы ШРУСа и чехла (пыльника) ШРУСа

• Однако, хотя срок работы его рассчитан на продолжительное время, замена шруса ваз 2115, процедура, которую приходиться выполнять довольно часто и во многом это зависит от интенсивности и условий эксплуатации машины
• Необходимость в замене возникает при появлении люфта в любых соединениях устройства, либо при характерном хрусте и треске при поворотах колес
• Замена, как правило, выполняется после проверки и подтверждения версии неисправности ШРУСА, при этом вам необходимо выполнить его диагностику, чтобы убедиться, что вся проблема заключается действительно в нем

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

Расположение шруса

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Гранату какой марки выбрать и какие пыльники установить?

Практически все автомобилисты, столкнувшиеся с поломкой этого элемента, задаются вопросом — какой шрус лучше на ваз 2114 — отечественного или же импортного производства? Ответить на этот вопрос можно полностью однозначно — самые лучшие шрусы — это оригинальные, выпускаемые самим автовазом.

Единственная сложность, которая здесь существует — это то, что такие гранаты в продажу не поступали и не поступают, поэтому достать их очень сложно.

Можно либо попробовать поискать их на авторазборах (правда, здесь можно по незнанию купить и б/у, что не совсем хорошо — ведь деталь может быть уже повреждена) либо поехать на официальный сервис автоваза (но цена при этом будет очень высокой). По этим причинам лучше всего будет обратить внимание на продукцию других производителей.

Так, ответом на вопрос какой наружный шрус ваз 2114 лучше, может стать любая из следующим фирм:

• Lobro;
• Hola;
• Kraft;
• GKN;
• GLO;
• FINWHALE;
• LPR;
• Меttеlli.

Первые три фирмы в этом списке — особенно популярны среди отечественных автолюбителей, поэтому если в автомагазине есть возможность выбора, будет лучше отдать предпочтение именно им. Также, покупая новые гранаты, не стоит забывать и о покупке новых пыльников (монтировать новые шрусы со старыми, пусть и «рабочими», пыльниками — будет очень большой ошибкой).

О том же, какие пыльники шруса лучше на ваз 2114 — говорить подробно не стоит. Все пыльники в настоящее время можно разделить на два типа — обычные, почти ничем не отличающиеся от пыльников, устанавливаемых на заводе, и так называемые «усиленные».

Покупая последние, стоит помнить, что вместе с ними следует прикупить и крепежные хомуты увеличенного размера, поскольку хомуты от обычных пыльников не подойдут. Все эти пыльники имеют примерно одинаковое качество, в не зависимости от фирмы-изготовителя (некоторые считают, что пыльники из силикона служат чуть дольше, но, как показывает практика и отзывы многих автомобилистов — отличие силиконовых пыльников от обычных по сроку службы — минимальное).

Самое важное, что следует сделать при покупке пыльника — проверить его качество. Он не должен иметь трещин, разрывов или других повреждений. Заменять пыльники шруса на новые следует при первых же признаках износа.

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

• Набор головок;
• Накидные ключи;
• Башмаки;
• Сухая ветошь;
• Смазка для шрусов;
• Домкрат;
• Пыльники.

Схема устройства шрусов
Теперь приступаем непосредственно к работе по замене шрусов:

1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
3. С помощью баллонного ключа снимите болты крепления с колес.
4. Поднимите домкратом необходимую часть автомобиля.
5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
9. Извлеките старый поврежденный шрус.
10. Проверьте наличие повреждений на штоке.
11. Удалите со штока остатки смазки при помощи сухой ветоши.
12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
14. Соблюдая обратную последовательность, соберите запчасти.
15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
16. Завершив ремонт, проверьте автомобиль в действии.
17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Замена внешнего шруса Ваз 2114

Всем привет. Произведем замену внешнего шруса Ваз 2114. Это несложная работа, при наличии инструмента делается самостоятельно.

Инструменты:

• хороший вороток и головка на тридцать
• молоток и отвертка по которой можно бить
• труба
• деревянный брусок
• универсальные щипцы и плоскогубцы

Артикул:

2108-2215012— внешний шрус. Я советую ставить шрус фирмы GKN-Sp >

Какой пыльник ШРУСа лучше ставить на ВАЗ 2110-2109, 2110

В первую очередь наружный пыльник должен подходить по размерам, если мы покупаем не оригинальный, а аналог. Размеры ВАЗовского пыльника такие:

Также важно обращать внимание на материал, из которого пыльник выполнен. Хорошо ходят силиконовые модели, их легко отличить по мягкости, часто они бывают сделаны из неокрашенного силикона, полупрозрачные.

Виды пыльников на ШРУСы и их основные слабые места

Полиуретановые пыльники на ВАЗ — штука довольно противоречивая. С одной стороны, полиуретан прочный и стойкий к разрывам материал. С другой стороны — на сильном морозе они могут твердеть настолько, что есть риск разрыва прямо на ходу. Все зависит от состава полимера.

Резиновые пыльники выбор тоже неоднозначный, поскольку резина резине рознь. Если мы выбираем такой вариант, лучше отталкиваться от бренда, которому мы доверяем. И немного о брендах.

NTN-SNR, Франция

Однозначно рекомендуется к покупке. Выполнен из полиэфирэфира (маркировка PEEST), имеет интересную конструктивную особенность — между гофрами выполнены галтели, чтобы снимать нагрузку с конкретной гофры и равномерно распределять ее по всей поверхности. Каталожный номер такой же, как и у фирменного ВАЗовского пыльника — 2108-2215030. Ресурс более 150 тысяч км, не боится морозов и высоких температур.

ХОРС, РФ

Продается в фирменной упаковке, выполнен из крашенного в красный цвет силикона. На упаковке указана гарантия в 1 год, на крепкие морозы реагирует отлично, но общий ресурс не превышает 8-10 тысяч км в зависимости от условий эксплуатации. На корпусе чехла указан заводской каталожный номер 2108-2215036.

ТРЕК, страна происхождения неизвестна

Выполнен из прозрачного силикона, упакован в блистер с наклейкой, на которой говорится о гарантии в один год или 40 тысяч км. Абсолютно не боится морозов, отработает более 50 000 км пробега, если это не подделка. Указан каталожный номер 2110-2215030.

БРТ, РФ

Изготовлен из черного материала, хлоропреновой резины. Равнодушен к морозам, ресурс не менее 40 000 км пробега. Продается без упаковки, вся информация выбита на чехле, номер по каталогу 2110-2215030.

Trialli RG 0130, РФ

Выполнен из черной хлоропреновой резины, упакован в пакет с наклейкой, логотипом и заводским каталожным номером 2108-2215030. Судя по отзывам, показал себя хорошо, не склонен дубеть на морозе, средний ресурс пользователи оценивают в пределах 30-40 тысяч км пробега.

TSN 3.2.1, Китай

Не имеет смысла для замены, поскольку ресурс в нормальных условиях не более 2 000 км. Правда, продается в комплекте с хорошими хомутами и смазкой для ШРУСа. Маркирован заводским номером 2108-2215030.

Существует еще ряд отечественных и китайских пыльников, соответствующих заводским каталожным номерам, однако покупать их можно на свой страх и риск, если нет доверия к ВАЗовскому чехлу.

Диагностика

Прежде чем приступать к замене ШРУСа своими руками обычно производят простую диагностику, сначала проверив наличие люфта вала нашего привода, при этом все, что нам необходимо, это руки, а так же понимание того, что люфт собой представляет. Существуют несколько способов проверки:

• Способ первый — беритесь рукой за вал вашего привода и качайте его, когда ощущаете большой свободный ход либо люфт — значит необходимо заменить ШРУС
• Способ второй — заезжаем на осмотровую яму и выворачиваем руль вправо максимально либо влево (по необходимости), затем внимательно присматриваемся к состоянию «гранаты», если на её пыльнике имеются трещины либо видимые разрывы, следы выступания смазки, это значит что нужно заменить пыльник, иначе в скором времени понадобится замена ШРУСа целиком
• Приобретаем новую «гранату», цена доступная

Инструменты

Для любого ремонта требуется определенный инструмент:

• Плоская монтировка
• Молоток
• Домкрат
• Деревянные бруски и «башмаки»
• Баллонный и ступичный ключи

замена шруса ваз
