Различные автомобили, как правило, оснащены бензиновыми или дизельными двигателями разной мощности, с разной величиной крутящего момента и, соответственно, разной частой вращения коленчатого вала.

Также независимо от типа ДВС автомобили оборудованы разными коробками переключения передач. При этом для большинства КПП актуально такое понятие, как главная передача автомобиля. Далее мы поговорим о том, что такое главная передача и для чего нужна.

Кто тут главный и почему?

Итак, главная передача автомобиля это узел, без которого потуги двигателя и коробки были бы пустой тратой энергии. Почему? Дело в том, что именно она отвечает за передачу крутящего момента от КПП непосредственно ведущим колёсам.

Помимо этого, вращению, как правило, ещё нужно поменять направление – от продольного (по оси авто) на поперечный, чтобы добраться до колёс. И всё это выполняет, по сути, один шестерёночный механизм, известный так же, как зубчатый редуктор. В дополнение ко всему, передаточные числа шестерёнок подобраны таким образом, чтобы увеличивать крутящий момент мотора.

Главная передача

Главная передача служит для увеличения общего передаточного числа и передачи вращающего момента через дифференциал (или механизм поворота) и конечные передачи к ведущим колесам трактора (автомобиля).

По числу пар зубчатых колес различают одинарные и двойные главные передачи, а по конструкции — конические со спиральными зубьями, гипоидные и цилиндрические.

Главная передача трактора представляет собой одинарную передачу, состоящую из пары конических или цилиндрических шестерен. Главные передачи автомобиля могут быть одинарными и двойными. Одинарные представляют собой конические шестерни с гипоидным зацеплением, позволяющим снизить шум при работе шестерен, габаритные размеры и массу ведущего моста уменьшить. Их применяют на легковых автомобилях малой и средней грузоподъемности.

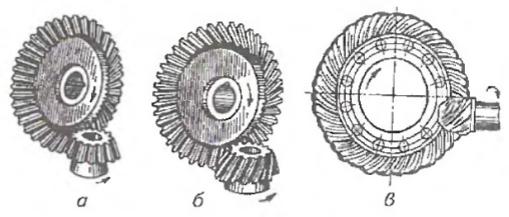

Рисунок. Типы главных передач тракторов и автомобилей: а — коническая с прямозубым зацеплением; б — коническая с косозубым зацеплением; в — коническая с гипоидным зацеплением.

Двойные главные передачи состоят из пары конических и пары цилиндрических шестерен. Конические шестерни выполняют со спиральным зубом, а цилиндрические — с прямым, косым или шевронным.

Разновидности устройства

ГП отличаются количеством ступеней редуктора. Существуют следующие виды главной передачи.

1. Одинарная. Она состоит из ведомой и ведущей шестерёнок.
2. Двойная. Обладает четырьмя шестерёнками. Этот вид устанавливается в грузовых автомобилях, так как им необходимо повышенное передаточное число.

Двойная бывает центральной и раздельной. Центральная расположена в картере ведущего моста, а раздельная — в ступице ведущих колёс и мосте. ГП различается по виду соединения зубьев:

• цилиндрическая;
• гипоидная;
• червячная;
• каноническая.

Устройство и основные требования к главной передаче

Устройство рассматриваемого механизма простое: главная передача состоит из двух шестерен (зубчатый редуктор). Ведущая шестерня имеет меньший размер, при этом она имеет связь с вторичным валом коробки передач. Ведомая шестерня больше ведущей, а связана она с дифференциалом и, соответственно, с колесами машины.

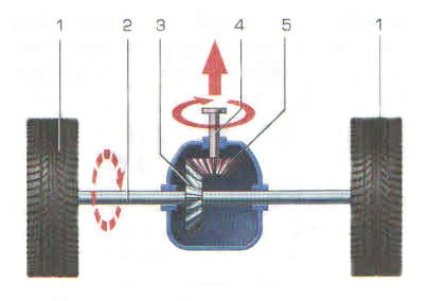

Схема главной передачи ведущего моста автомобиля: 1 — ведущие колеса; 2 — полуось; 3 — ведомая шестерня; 4 -ведущий вал; 5 -ведущая шестерня

Рассмотрим основные требования, предъявляемые к главной передаче:

• минимальный уровень шума и вибраций при работе;
• минимальный расход топлива;
• высокий КПД;
• обеспечение высоких тягово-динамических характеристик;
• технологичность;
• минимальные габаритные размеры (чтобы увеличить клиренс и не повышать уровень пола в автомобиле);
• минимальная масса;
• высокая надежность;
• минимальная необходимость в обслуживании.

Увеличить КПД главной передачи можно повысив качество изготовления зубьев обоих шестерен, а также увеличив жесткость деталей и применив в конструкции подшипники качения. Отметим, что максимально сокращать вибрации и шум при работе чаще всего требуется для зубчатых редукторов легковых автомобилей. Вибрации и шум можно минимизировать, обеспечив надежное смазывание зубьев, повысив точность зацепления зубчатых колес, увеличив диаметр валов, а также прочими мерами, которые повышают жесткость элементов механизма.

Принцип работы

Основная характеристика этого редуктора — передаточное число. Данный параметр отражает отношение количества зубьев ведомой шестерни (связана с колесами) к ведущей (связана с вторичным валом коробки передач). Чем больше передаточное число, тем быстрее автомобиль разгоняется (крутящий момент увеличивается), но при этом уменьшается значение максимальной скорости. Уменьшение передаточного числа увеличивает максимальную скорость, при этом машина начинает ускоряться медленнее. Для каждой модели автомобиля передаточное число подбирается с учетом характеристик двигателя, КПП, размера колес, тормозной системы и т.д.Принцип действия главной передачи достаточно прост: во время движения автомобиля крутящий момент от двигателя передается коробке переменных передач (КПП), а затем, посредством главной передачи и дифференциала, приводным валам автомобиля. Таким образом, главная передача непосредственным образом изменяет крутящий момент, который передается колесам машины. Соответственно, посредством нее изменяется и скорость вращения колес.

Виды трансмиссий автомобиля

Тип трансмиссионной системы зависит от источника энергии и способа передачи крутящего момента от ДВС к колесам транспорта. Автопроизводители выпускают транспорт с несколькими видами трансмиссий:

• механической;
• гидромеханической;
• электрической;
• гибридной.

Механическая

Наиболее распространенный вид передачи энергии, присутствует во всех автомобилях с механической коробкой переключения передач и блоком сцепления. Вращение коленвала передается через диски сцепления к коробке передач и другим трансмиссионным узлам.

Гидромеханическая

Набирает популярность благодаря широкому использованию АКПП в новых моделях авто. Механическое вращение трансформируется в движение жидкости (масла) в гидротрансформаторе — более совершенной замене сцепления. Передача крутящего момента через трансформатор — более плавная.

Рекомендуем: Неисправности двигателя, их причины и способы устранения

Электрическая

Используется в электрокарах и машинах с гибридными силовыми установками. В первом случае электроэнергия из аккумулятора приводит в действие электромотор, вращающий колеса. Автогибриды оснащены двумя типами силовых установок: двигателями внутреннего сгорания, электродвигателями, а также аккумуляторами. Часть моделей авто использует ДВС только после разгона до определенной скорости, до этого момента колеса крутит электроток. Некоторые решения позволяют постоянно передвигаться при помощи электродвигателей, используя бензиновый мотор невысокой мощности только для подзарядки аккумуляторов.

Требуемый уход

Любые шестерёнки главной передачи и самоблока нуждаются в смазке и уходе. Несмотря на то, что все элементы ГП и самоблока смотрятся мощными железками, они всё же имеют свой ресурс прочности. Из-за этого советы, касающиеся резких стартов и торможения, грубых включений сцепления и иной нагрузки автомобиля, остаются актуальными и сегодня.

Все трущиеся элементы и зубья шестерёнок требуется регулярно смазывать. Из-за этого в картер наливается специальное масло, уровень которого нужно иногда проверять.

Масло, в котором функционируют шестерёнки, может вытекать сквозь слабые соединения и пришедшие в негодность сальники.

При появлении сомнений в возникновении какой-либо неисправности в трансмиссии необходимо поднять при помощи домкрата ведущее колесо машины. Заведите мотор и передачу для вращения колеса. Посмотрите на все крутящиеся детали, послушайте, есть ли непонятный, подозрительный шум.

Потом следует домкратом приподнять другое колесо. При значительном шуме, вибрации и появлении капелек масла необходимо обратиться в автосервис.

Основные требования. Современные тенденции

Главным передачам выдвигается немало требований, основными из которых являются:

• Надежность;
• Минимальная потребность в обслуживании;
• Высокие показатели КПД;
• Плавность и бесшумность;
• Минимально возможные габаритные размеры.

Естественно, идеального варианта не существует, поэтому конструкторам при выборе типа главной передачи приходится искать компромиссы.

Отказаться от использования главной передачи в конструкции трансмиссии пока не получается, поэтому все наработки направлены на повышение эксплуатационных показателей.

Примечательно, что изменение рабочих параметров редуктора является одним из основных видов тюнинга трансмиссии. За счет установки шестерен с измененным передаточным числом можно существенно повлиять на динамику авто, максимальную скорость, расход топлива, нагрузку на КПП и силовой агрегат.

Напоследок стоит упомянуть особенности конструкции роботизированных КПП с двойным сцеплением, что сказывается и на устройстве главной передачи. В таких КПП парные и непарные передачи разделены, поэтому на выходе имеется два вторичных вала. И каждый из них передает вращение на свою ведущую шестерню главной передачи. То есть, в таких редукторах ведущих шестерен – две, а ведомая только одна.

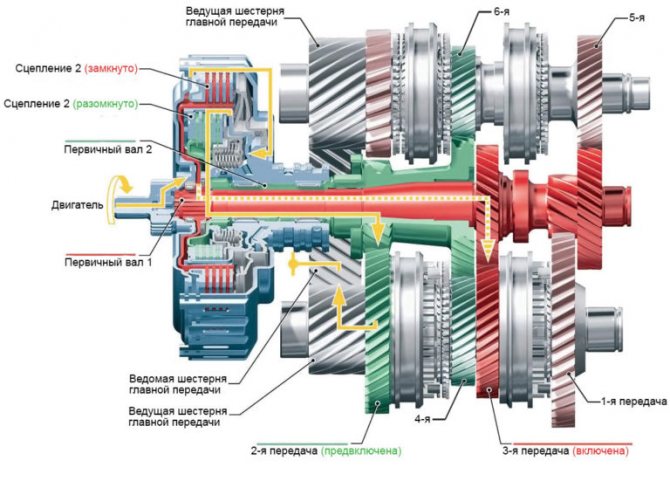

Схема коробки передач DSG

Эта конструктивная особенность позволяет сделать передаточное число на редукторе изменяемым. Для этого всего лишь используются ведущие шестеренки с разным количеством зубьев. К примеру, при задействовании ряда непарных передач для повышения тягового усилия используется шестерня, обеспечивающая большее передаточное число, а шестерня парного ряда имеет меньшее значение этого параметра.

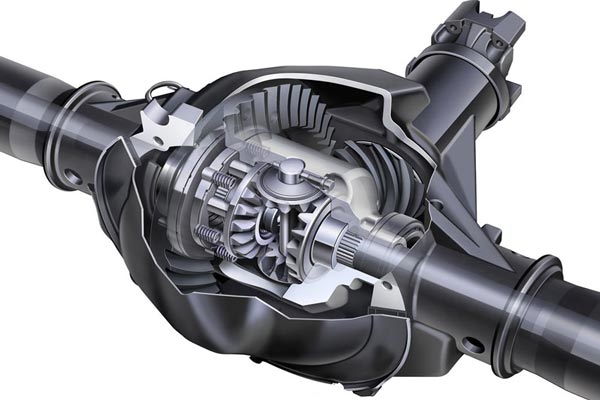

ГП на заднеприводных автомобилях

Другие виды главной передачи устанавливаются на заднеприводные авто, так как мотор с КПП находятся параллельно ходу, и крутящий момент подаётся на ведущую ось вертикально.

На заднеприводных машинах чаще всего установлена гипоидная передача, которая обладает наименьшей нагрузкой на зуб и создает минимальную степень шума. При функционировании уменьшается коэффициент полезного действия, т. к. смещённые крепления зубчатых колёс повышают коэффициент трения при скольжении.

На машинах с гипоидной ГП передаточное число составляет 3,5 — 5,4, на грузовых авто 5 — 7. Данная передача разнится с цилиндрической: ось вала не перекрещивается с шестерёнкой, т.к. форма позволяет спускать кардан и уменьшать клиренс кузова, это приводит к максимальной устойчивости автомобиля.

Если владельцу авто неинтересны размеры и степень шума, то используется ГП канонического вида. Червячная передача устанавливается очень редко, так как её производство трудозатратное и дорогое.

Для нормального функционирования трущихся элементов и зубьев требуется смазка. В картер или задний мост наливается специальное масло. Его уровень требуется контролировать для обеспечения стабильной работы элементов машины.

Как устроена ГП?

Из чего состоит главная передача:

• коническая шестерёнка;
• коническое колесо.

Шестерёнка — это ведущая деталь (к ней присоединяется тяга от КПП и мотора), а колесо — ведомый элемент (принимает тягу от зубчатого колеса и передаёт её под углом 90°).

Шестерни выполняют с зубьями в виде спирали, из-за этого увеличивается их твёрдость и количество. При этом они сцеплены, и шестерёнки функционируют плавно и без шума.

Помимо конической шестерёнчатой передачи с осями, которые пересекаются взаимно, в машине используют гипоидную передачу. Тут зубья обладают определённой конструкцией и осью небольшой конической шестерёнки. Она сдвинута вниз по отношению к центру наибольшей шестерёнки на определённое расстояние.

Это позволяет разместить кардан ниже и снизить высоту выпуклой верхней части туннеля для расположения вала на днище кузова, за счёт этого увеличивается площадь салона автомобиля.

Появляется возможность немного уменьшить центр тяжести машины и увеличить её устойчивость. Гипоидная передача имеет значительную плавность хода, высокую прочность зубьев и износоустойчивость.

Где находится?

Назначение главной передачи автомобиля мы вроде бы выяснили, теперь неплохо бы отыскать её. Сделать это может оказаться непростой задачей, ведь расположение данного узла бывает разным и зависит от типа привода машины и фантазии инженеров-разработчиков.

К счастью, полёт мыслей тут ограничивается количеством осей. Так, к примеру, если мы имеем передний привод, то в этом случае искать главную передачу автомобиля стоит в КПП вместе с дифференциалом, в транспортных средствах с задними ведущими колёсами – прямо в заднем мосте. Если же ведущими являются все четыре, то тогда выбирают один из вышеперечисленных вариантов.

Классификация главных передач

По числу пар зацеплений

• Одинарная — имеет в составе только одну пару шестерен: ведомую и ведущую.
• Двойная — имеет в составе две пары зубчатых колес. Делится на двойную центральную или двойную разнесенную. Двойная центральная располагается только в ведущем мосту, а двойная разнесенная еще и в ступице ведущих колес. Применяется на грузовом транспорте, так как на нем требуется повышенное передаточное число.

Одинарная и двойная главная передача

Рекомендуем: Как часто нужно менять воздушный фильтр в машине

По виду зубчатого соединения

• Цилиндрическая. Применяется на машинах с передним приводом, в которых двигатель и коробка переключения передач имеют поперечное расположение. В этом типе соединения применяются шестерни с шевронными и косыми зубьями.
• Коническая. Используется на тех заднеприводных машинах, в которых не важны размеры механизмов и нет ограничений на уровень шума.
• Гипоидная — самый популярный вид зубчатого соединения для автомобилей с задним приводом.
• Червячная -в конструкции трансмиссии автомобилей практически не применяется.

Цилиндрическая главная передача

По компоновке

• Размещенные в коробке передач либо в силовом агрегате. На переднеприводных автомобилях главная передача расположена непосредственно в корпусе КПП.
• Размещенные отдельно от КПП. В машинах с задним приводом главная пара шестерен располагается в картере ведущего моста вместе с дифференциалом.

Отметим, что в полноприводных автомобилях расположение главной пары зубчатых колес зависит от разновидности привода.

Коническая главная передача

Расположение в автомобиле

Основное назначение главной передачи состоит в повышении крутящего момента мотора и снижении частоты кручения ведущих колес. Если авто переднеприводное, то ГП находится в КПП прямо около самоблока (дифференциал).
Если на машине ведущие колёса находятся сзади, то ТП установлена в картер ведущего моста. Тут же вмонтирован и самоблок. В полноприводной модели передача находится в зависимости от вида привода. ГП располагается или в КПП, или в картере ведущего моста.

Также рекомендуем прочитать статью нашего специалиста, в которой рассказывается о том, что такое трансмиссия.

Дополнительно советуем прочитать статью нашего эксперта, в которой он подробно рассказывает о том, что такое дифференциал.

Наиболее частые признаки поломки трансмиссии

Наиболее сложный в ремонте элемент трансмиссии — коробка переключения передач. Владельца автомобиля должны насторожить:

• трудности при переключении передач, хруст, скрипы, другие посторонние звуки при переведении рычага в другое положение;
• невозможно включить передачу;
• в салоне появляется резкий запах моторного масла;
• шелест, стуки, когда рычаг переключения передач находится в нейтральном положении.

Утечка масла из КПП — серьезная причина сразу же обратиться к специалистам. Недостаток смазки способен полностью вывести механизм из строя.

Повреждение тросика, «слабая» педаль сцепления способны привести к «залипанию» муфты сцепления. При нажатии на педаль диски не смогут разъединиться, и переключить скорость не получится. При этом раздается неприятный скрежещущий звук.

Двойные главные передачи

Эти передачи применяются

на грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных автомобилях и автобусах для увеличения передаточного числа трансмиссии, чтобы обеспечить передачу большого крутящего момента. КПД двойных главных передач находится в пределах
0,93…0,96
.

Двойные главные передачи имеют две зубчатые пары

и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен.

В центральной главной передаче

(рисунок 2, г) коническая и цилиндрическая пары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля.

В разнесенной главной передаче

(рисунок 2, д) коническая пара шестерен 5 находится в картере в центре ведущего моста, а цилиндрические шестерни 6 — в колесных редукторах. При этом цилиндрические шестерни соединяются полуосями 7 через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси 7 подводится к колесным редукторам.

Широкое применение в разнесенных главных передачах

получили
однорядные планетарные колесные редукторы
. Такой редуктор состоит из прямозубых шестерен —
солнечной
8,
коронной
11 и трех
сателлитов
9. Солнечная шестерня приводится во вращение через полуось 7 и находится в зацеплении с тремя сателлитами, свободно установленными на осях 10, жестко связанных с балкой моста. Сателлиты входят в зацепление с коронной шестерней 11, прикрепленной к ступице колеса. Крутящий момент от центральной конической пары шестерен 5 к ступицам ведущим колес передается через дифференциал полуоси 7, солнечные шестерни 8, сателлиты 9 и коронные шестерни 11.

При разделении главной передачи

на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьшаются размеры картера и средней части ведущего моста. В результате увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложна, имеет большую металлоемкость, дорогостояща и трудоемка в обслуживании.
