Рассмотрим устройство пневмоподвески грузового автомобиля.

Если для легковых автомобилей пневматическая подвеска является элементом роскоши, повышающим комфорт и удобство передвижения, то для грузового транспорта она полезный и важный узел.

Она обеспечивает минимальный просвет между шасси и осями, поддерживает одинаковую высоту пола авто при изменяющейся загрузке, выдерживает гораздо бОльшие нагрузки и т.д.

Что такое пневмоподвеска?

Пневматической именуется подвеска, в которой в качестве упругого элемента используется сжатый воздух. То есть это не самостоятельный тип подвесок, а лишь разновидность — в ее основе могут быть рычаги, упругая балка или «качающаяся свеча» (Макферсон). Главное, что вместо рессор или пружин амортизаторов используются пневмобаллоны (пневмостойки, пневмоподушки).

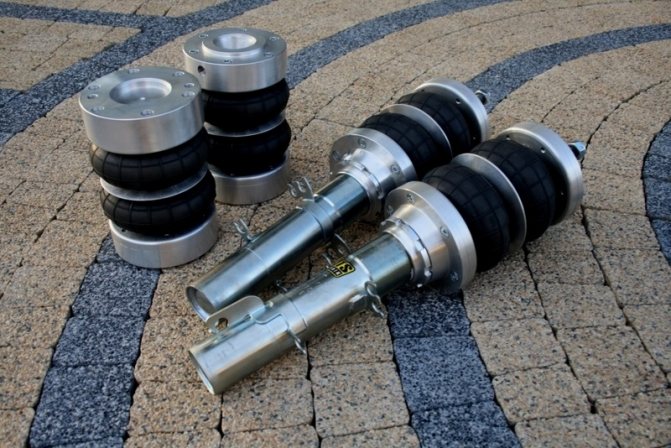

Упругими элементами пневмоподвески являются баллоны со сжатым воздухом, устанавливаемые на каждое колесо. Воздух в них закачивается через компрессор, размещаемый в подкапотном пространстве. Из-за громоздкости этого элемента пневмоподвеска обычно используется на внедорожниках и авто бизнес-класса. Но большее распространение такой тип подвески получил на грузовиках и полуприцепах. Также в ее систему входят ресивер (резервуар для хранения воздуха), датчики высоты и блок управления.

Всего в современном автомобилестроении используется несколько разновидностей пневмоподвесок:

• одноконтурная — недорогой вариант, устанавливаемый на одну ось, как правило, заднюю;
• двухконтурная — устанавливается на одну или обе оси;
• четырехконтурная — каждое колесо регулируется отдельно.

Пневматическая подвеска позволяет владельцу авто управлять клиренсом автомобиля и жесткостью подвески вручную либо в автоматическом режиме. То есть при желании можно увеличить просвет и проехать дорожную неровность, либо снизить на гладком шоссе для большей прижимной силы. Такая адаптивность в характеристиках пневматической подвески делает подобный автомобиль крайне удобным в эксплуатации.

Современные пневматические подвески

Как правило, современные системы управления одновременно реализуют три алгори. Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.

В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»

Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.

Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.

Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».

Плюсы и минусы

Как и любое яркое техническое решение, пневматическая подвеска имеет выраженные плюсы и минусы. К преимуществам относятся следующие показатели.

1. Возможность изменения клиренса, что особенно ценно в условиях России. Владельцы автомобилей с пневмоподвеской могут увеличить дорожный просвет при езде по бездорожью, уменьшить до минимума на ровном асфальте или при парковании машины.
2. Комфортабельность — с упругим элементом в виде сжатого воздуха в этом плане не может сравниться ни одна другая подвеска. Минимальная шумность и максимальная мягкость езды являются неоспоримыми преимуществами пневматической подвески. При этом если необходимо, то жесткость подвески может быть увеличена вручную или автоматически.
3. Адаптивная пневмоподвеска может похвастаться и третьим преимуществом — настройка жесткости и размера клиренса происходит в автоматическом режиме. У четырехконтурной адаптивной подвески пневмоопора колеса независима и настраивается индивидуально — в зависимости от покрытия.

К сожалению, неоспоримые преимущества пневмоподвески сопровождаются большим количеством минусов.

1. Низкая ремонтопригодность многих элементов, особенно пневмоподушек. Практически каждый элемент пневмоподвески приходится менять полностью.
2. Проблемы с обслуживанием. Пневмоподвеска отличается высокой «капризностью» — необходимо систематически очищать систему от скопившейся в ней пыли и грязи.
3. Высокая стоимость обслуживания и ремонта. Детали пневмоподвески достаточно дороги, а сложность системы обуславливает и высокую стоимость сервисных работ.
4. Низкая устойчивость к отрицательным температурам. Пневмоподвеска идеально подходит для эксплуатации в российских условиях, однако неустойчивость к низким температурам и особенно к используемым коммунальными службами реагентам значительно снижает ее привлекательность.
5. Непредсказуемость — обеспечить полную герметичность такой системы невозможно. Нередко владельцы авто с пневмоподвеской наутро обнаруживают машину припавшей на одно или сразу несколько колес. Зачастую такая ситуация бывает полной неожиданностью, ведь еще накануне автомобиль не подавал признаков неисправности.

Стандартные проблемы

Неисправности пневмоподвески могут проявлять себя по-разному. Обычно первым делом выходят из строя пневмобаллоны — автомобиль начинает опускаться на одно колесо. Заявленный ресурс этих узлов — 100 тыс. км, однако в условиях отечественных дорог и климата в лучшем случае можно рассчитывать на 70 тыс. км, а то и меньше.

Неисправность баллона, сначала проявляющаяся в виде незначительных утечек, сказывается и на работе компрессора. Ему приходится работать в усиленном режиме, следовательно, его ресурс исчерпывается быстрее. В этом довольно простом устройстве, представляющем собой элементарный нагнетатель воздуха, обычно выходит из строя поршневая группа, но может сломаться и электромотор. Также из строя выходят датчики высоты и блок управления, но эти неисправности случаются реже.

Диагностика компрессора пневмоподвески

В большинстве случаев проблемы с пневмоподвеской видны владельцу авто невооруженным глазом. Главным признаком неисправности является присевший на одну или несколько стоек автомобиль — из-за потери герметичности воздух элементарно стравливается из системы. Однако определить точное место неисправности может быть непросто, так что в этом случае рекомендуется отправиться в автосервис. Однако автовладелец может попробовать провести и самостоятельную диагностику.

1. Даже на автомобиле, который не имеет явных признаков неисправности, можно выявить грядущие проблемы с помощью простой линейки. Для этого при разных нагрузках нужно измерить расстояние между поверхностью и передним бампером, и сравнить с табличными данными из руководства по эксплуатации. Если значения различаются, то стоит в скором времени ожидать поломки.
2. Можно считать коды ошибок с помощью жгута проводов через диагностический разъем. Конкретные таблицы ошибок можно посмотреть в мануале на автомобиль или скачать в интернете.

Можно попробовать самостоятельно установить конкретную неисправность. Для начала нужно выяснить, какая часть подвески виновата в разгерметизации.

1. Если автомобиль за ночь кренится на одно колесо, то, вероятно, в пневмостойке имеются трещины или разрывы. Можно проверить разгерметизацию путем нанесения мыльного раствора на предполагаемые места утечек, например, в верхней части пневмостойки в местах крепления датчиков воздуха. Если после того как автомобиль заведен, то есть компрессор начал нагнетать воздух в систему, на мыльном растворе выступают пузырьки, то в этом месте имеется трещина. Такая утечка устраняется с помощью ремкомплекта или герметика.
2. Если автомобиль спускается на одно колесо за короткий срок (1-2 часа), то вероятен разрыв баллона. Проверить это можно, заведя автомобиль и вывесив колесо с помощью домкрата. После того как компрессор нагонит воздух в систему, можно заглушить двигатель. В этих условиях звук выходящего из баллона воздуха будет отчетливо слышен.

Если проседают все четыре колеса, то вероятна полная негерметичность системы, если воздух вовсе не нагнетается в пневмобаллоны — из строя вышел компрессор.

Пневмоподвеска на любой автомобиль

Пневмоподвеска на любой автомобиль

Первый вопрос который надо задать самому себе перед установкой пневноподвески, это зачем мне это надо ?Пневмоподвеска на любой автомобиль устанавливается в трех случаях:1. Поднимать автомобиль2. Опускать и поднимать автомобиль3. Возможность изменить характеристики работы пневмоподвески и возможность их настроить.

Легковые автомобили

На легковых автомобилях существует две проблемы: комфорт и грузоподъёмность.При малом фактическом весе легкового автомобиля хотелось бы загрузить по больше, и этот вес зачастую равен почти половине массы автомобиля. Подобрать пружину с таким диапазоном практически нет возможности, а если и есть то получится две крайности – или очень не комфортный жесткий не загруженный автомобиль или полное проседание, если в багажник немного загрузить и посадить 3 человека на заднее сиденье.

Выход в сложившийся ситуации очень простой — пневмоподвеска на любой автомобиль. Не зависимо от веса автомобиля и на сколько он загружен пневматическая подвеска позволит всегда не цеплять дорожное покрытие т.е. выравнивать автомобиль. Это довольно таки распространенный способ в наше время среди авто производителей.

Если есть уверенность, что вы хотите в результате получить – то выбирайте тип пневматической подвески на вашу марку автомобиля и выбирайте подготовку воздуха : либо автоматическую либо ручную. Если на вашем автомобиле установлена пружина отдельно от амортизатора , то можно считать, что вам круто повезло и вы сможете уложиться в среднем 20.000-25.000 за комплект без подготовки, в противоположном случае т.е. амортизатор внутри пружины, придется заплатить в среднем 35.000-40.000.

Исключения составляют автомобили Volvo и Peugeot, на них устанавливают специфические подвески с применением эксклюзивных технологий, поэтому придется заплатить еще больше.

Пневмоподвеска на любой автомобиль — Chrysler 300CЭто клубный «кар».Постоянный участник многих выступлений и выставок. Автомобиль не только стал ниже, но и приобрел более плавный ход подвески.

Пневмоподвеска на любой автомобиль — Opel ZafiraКто сказал, что минивен Opel Zafira не может быть внедорожником

Внедорожники

Установка пневматической подвески использовалось специально для поднятия кузова при преодолении сложный препятствий, где обычная подвеска не справится.И тут возникает вопросы — насколько надежна пневматическая подвеска в грязи, можно ли ее пробить?Отвечаем – напоминает строение колеса, так что шансы пробить колесо или элемент пневмоподвески у вас равносильные. Если остались сомнения, то всегда модно поставить себе на автомобиль вставки в пружины или купите запасной элемент пневмоподвески.

Пневмоподвеска на любой автомобиль — HUMMER h3Hummer h3 обзавёлся пневматической подвеской на 4 колеса и пневматическим сигналом от компании AirRide. Система поддержания уровня пола от Аккуэйр.

На переднюю ось установлены пневматические амортизаторы, с их помощью можно поднять передок Hummer h3 на 5-6 см. Заднюю часть Hummer h3 можно двигать в пределах работы стандартных амортизаторов.

Пневмоподвеска на любой автомобиль — Ford Expedition 2008На автомобиль установлена пневмоподвеска только на заднюю подвеску, видимо для перевозки грузов, установлено в Казахстане.

Самостоятельный ремонт пневмоподвески

Самостоятельный ремонт пневмоподвески достаточно сложен, однако замену некоторых деталей вполне можно осуществить собственноручно. Однако во многих случаях такой ремонт — лишь временная мера до полной замены вышедших из строя деталей.

1. Если проблема состоит в износе поршневой группы компрессора, то можно подпружинить поршневое кольцо. Дело в том, что из-за увеличения выработки на стенках цилиндра поршневое кольцо не может в точности повторять его форму, что и приводит к декомпрессии. Чтобы подпружинить кольцо необходимо отсоединить от компрессора пневматические трубки. Далее следует извлечь поршневое кольцо и подложить под него тонкие металлические полоски, изготовленные из бритвенных лезвий. Такая мера позволит продлить срок службы компрессора на несколько недель, однако затем придется ремонтировать его в сервисе или, что более вероятно, полностью менять.
2. Еще одна проблема с компрессором может заключаться в том, что из-за частых переключений режимов он дает сбои. Такое может случаться из-за перегрева электродвигателя компрессора, когда расплавившийся лак обмоток не позволяет электродвигателю запуститься. Чтобы ненадолго решить эту проблему, нужно демонтировать электродвигатель с помощью разводного ключа на 10, а затем снять его задний фланец. Разобранный движок нужно тщательно очистить от лака с помощью лезвия ножа или шкурки, стараясь не повредить коллекторные пластины. Далее нужно собрать электромотор, при правильных действиях движок запустится. Если сбои будут повторяться, то необходимо полностью заменить компрессор — отремонтировать его уже не удастся.
3. Ремонт пневмобаллонов целесообразен лишь тогда, когда имеются небольшие трещины в его верхней части. Разрыв баллона сразу гарантирует полную замену детали, а вот с трещинами еще можно побороться. Для этого можно использовать анаэробный герметик для уплотнения металлических и фланцевых соединений. Для замазки трещин нужно в места выявленных утечек влить герметик с помощью штуцера.

Установка пневмоподвески

Установить пневмоподвеску самостоятельно достаточно тяжело, так как настроить систему в условиях гаража непросто. При ошибках в установке система будет постоянно стравливать воздух через утечки, так что жизнь автовладельца превратится в сплошные мучения. Однако если желание замены или установки пневмоподвески не отступает, то можно попробовать.

Полный набор для установки обойдется в несколько десятков тысяч рублей, в него входят пневмобаллоны, компрессор, баллон со сжатым воздухом, 4 электромагнитных клапана, пневматические трубки (можно использовать трубки от тормозов грузовых авто), блок управления, манометры для контроля давления воздуха. Первым делом устанавливаются пневмостойки (баллоны), затем в багажнике устанавливается ресивер (емкость для хранения воздуха), далее проводится проводка и устанавливается компрессор в подкапотное пространство.

Многие собственники авто с пневматической подвеской, устав от накопившихся проблем, демонтируют ее и устанавливают стандартную пружинную. Конечно, это позволяет избежать многих проблем, связанных с эксплуатацией, однако лишает авто своеобразного шарма. Так что в этом случае каждый волен выбирать то, что ему ближе.

История и особенности конструкции пневмоподвески

Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.

В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).

Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.
