Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок. Следовательно, именно суппорт тормозной является важнейшим компонентом.

Почему клинят суппорта и грeются тормоза, и почему нельзя смазывать

Почему клинят тормоза. Клинет суппорт. Замена тормозной жидкости.

Суппорт тормозной передний – типы конструкции

Развитие данных механизмов отразилось в их разделении на 2 категории, в зависимости от компоновки:

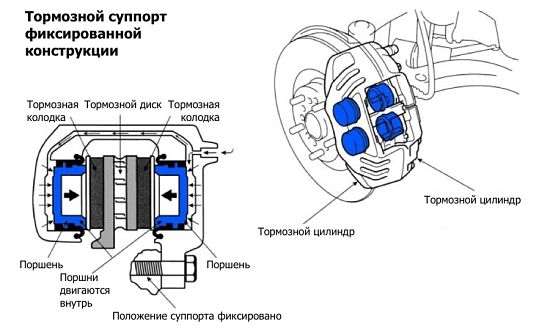

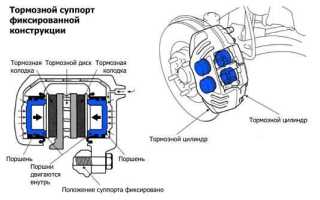

1. Фиксированная конструкция – он представляет собой корпус, изготовленный из металла, а с обеих сторон тормозного диска находятся рабочие цилиндры. Их расположение симметрично. При этом сам корпус зафиксирован на поворотном кулаке. В состоянии покоя колодки держатся за счет специальных пружин, а во время торможения происходит их сжатие, в результате чего они прижимаются к поверхности диска. Для обеспечения работы такой конструкции требуется, дабы тормозная жидкость подавалась одномоментно во все цилиндры, что достигается за счет целой системы шланг, патрубков и различных трубок. Такие тормоза отличаются высокой эффективностью, благодаря чему они идеально подходят для авто с мощными моторами и большой массой – гоночные и представительские модели. На таких суппортах специализируются всемирно известные бренды – Brembo и другие.



2. Плавающая скоба – принципиальное отличие такого суппорта от фиксированного в том, что одна из колодок находится в неизменной позиции. Его конструкция предполагает наличие кронштейна, а также цилиндра, который зафиксирован на внутренней стороне. Обычно подобные суппорта являются одно- или двухпоршневыми. Процесс торможения следующий – поршень нажимает на колодку и прижимает ее к диску, а по окончании данной фазы скоба (плавающий тип) начинает сдвигаться в сторону поршня, скользя по направляющим. За счет этого к поверхности диска прижимается еще одна колодка.

Такая конструкция обычно встречается на машинах бюджетных сегментов, так как она дешевле в производстве и проще.

Особенности работы

Для начала попробуем представить идеальную работу суппорта в составе тормозной системы автомобиля.
Фактически это обязательный узел любого авто, будь то:

• ВАЗ 2110;
• ВАЗ 2109;
• Лада Калина;
• Шевроле Ланос;
• Лада Приора;
• ВАЗ 2114;
• Шевроле Нива;
• Лада Калина;
• ВАЗ 2112;
• Дэу Нексия;
• Фольксваген Поло Седан;
• Шкода Октавия;
• Мерседес Е класс и пр.

Вне зависимости от того, установлен он на Ниве или на БМВ, суппорт обязан находиться в постоянном исправном состоянии.

Это прямая задача непосредственно самого автовладельца. Либо лиц, ответственных за содержание машины и поддержание ее в надлежащем техническом состоянии.

Прежде чем определить, почему он не отжимается и что делать, чтобы не клинило автомобильный суппорт, нужно понять принцип его работы.

В оптимальном состоянии, когда тормозной узел исправен, схема работы выглядит так:

• водитель выжимает педаль тормоза;
• внутри системы торможения нагнетается давление;
• это давление передается к поршневой группе автосуппортов;
• суппорта, находясь под высоким давлением, подводят колодки торможения к диску;
• диск торможения при этом закреплен на автоколесе;
• возникает сила трения;
• вращение колес замедляется;
• машина останавливается;
• либо сбавляет скорость до нужных значений.

Как видите, в теории ничего сложного. Но на деле суппорт справедливо называют крайне сложным элементом.

Трение при активном торможении провоцирует выработку тепла. Тем самым греется колодка, тормозная жидкость и наш с вами суппорт.

Потому крайне необходимо, чтобы автосуппорт делали на основе материала, который не меняет свои свойства и характеристики в процессе сильного нагрева. Плюс предъявляются повышенные требования к прочности.

Принцип работы тормозного суппорта

Суппорт тормозной выполняет основную задачу – обеспечивает необходимое тормозное усилие, требуемое для замедления или остановки автомобиля.

Нажатие тормозной педали приводит к образованию давления в тормозной магистрали. Оно и передается на поршни суппорта, который в это время строго параллельно фиксирует колодки относительно диска. Во время торможения суппорта сжимают колодки с обеих сторон диска, что приводит к его замедлению. Но имеется и иной эффект. Он заключается в нагреве, так как энергия трения трансформируется в тепловую. Это существенно нагревает как диск, так и колодки с суппортами. Повышается и температура тормозной жидкости.

Клинит тормозной суппорт: причины, диагностика, последствия

Неисправность тормозной системы крайней опасна в условиях современного автомобильного движения. Особенно, если неожиданно заклинил тормозной суппорт, прижимающий колодку к диску.Как правило, это происходит из-за невозвращения гидравлического цилиндра (поршня).

Почему скрипит и заклинивает тормозной суппорт

Второстепенные причины заклинивания:

• колодки неправильно установлены изначально, поэтому начинают скрипеть;
• изношены на 70-80 процентов диски — из-за агрессивной манеры езды или естественных причин;
• неверно подобрана смазка или она отсутствует;
• внутрь механизма попала грязь, влага.

Одна из главных причин, почему механизм скрипит, заклинивает — перегрев. Трение при активном торможении провоцирует выработку тепла. От этого испытывают высокие нагрузки не только колодки, но и сам прижиматель. Поэтому его, по крайней мере, добросовестные производители, стараются изготавливать из максимально прочного материала.

Признаки неисправности

• маслянистые пятна с видимой или внутренней стороны колёсного диска, что указывает на течь жидкости DOT, снижении её уровня в расширительном бачке;
• неожиданный, самопроизвольный увод машины в сторону после торможения — при этом колёса нормально накачаны, а подвеска полностью исправна;
• скрежет после отпускания тормозной педали — основной признак ситуации, когда поршень вдавливается и не возвращается в исходное положение;
• сильно перегреваются диски, от них идёт неприятный горелый запах — причём после езды с относительно нечастыми торможениями.

Заклинило передний суппорт

Если заклинил передний тормозной суппорт, то это часто происходит из-за агрессивной манеры ездить. Объяснить такое можно конструктивным отличием современных авто, где тормоза быстрее срабатывают спереди. Поэтому нагрузка сюда ложится неимоверная. Многие автомобили оснащаются регулятором давления или «колдуном». Во время резкого торможения он закрывает доступ жидкости, но только к задней оси. Передняя же ось продолжает работать и греться.

Однако если задний суппорт оснащается системой ручника, что предусмотрена на некоторых модификациях, здесь также увеличивается вероятность поломок и темп износа.

Заклинило задний суппорт

Как и было сказано выше, конструкцию заднего суппорта усложняет стояночный тормоз. Он включает несколько дополнительных элементов — шток, муфту, пружину, шарики. Повреждение любого из них отражается на работе прижимного механизма. Опытные автослесари быстро определяют неисправности, связанные с ручником, по плохому его срабатыванию. Но присутствуют также косвенные признаки: аритмичный износ накладок, неприятный скрип и визг, регулярное притормаживание задней оси.

Что делать, если суппорт заклинило в дороге

Первое, что рекомендуется сделать — дать элементам полчаса на остывание. Затем определить проблемное колесо, проведя эффективный тест. Надо проехать метров 20-30, остановиться и притронуться пальцем ко всем четырём дискам через предусмотренные отверстия. Если деталь горячая, клинит именно данное колесо. Оно снимается, машина перед этим ставится на домкрат.

Поможет быстро остудить элементы холодная вода, но поливать ею разрешено поверхность уже частично остывшую. Иначе диск просто разнесёт от сильного перепада температур.

Если клинит трос ручника, скорее всего, повреждена внутренняя или наружная оплётка. Возможно, что ослабла возвратная пружина, которую надо заменить новой. Также часто загрязняются обе возвратные скобы. Их надо в этом случае очистить от ржавчины и обработать составом ВД-40.

Но что делать, если на всё это порой не бывает времени. Тогда остаётся единственный способ — так ударить молотком по возвратной скобе, чтобы трос вернулся в начальное положение. Можно ездить дальше, но только больше не пользоваться ручником до его ремонта.

Если заклинило сам поршень, то быстро решить проблему может также молоток. Надо простучать им аккуратно, через деревянную проставку, по всему механизму. Если колодки не расклинит, попробовать вставить отвёртку между накладкой и диском. Наконец, самый верный, но опасный способ — пережать струбциной шланг. Но ехать надо крайне осторожно, без тормоза.

Последствия

Когда подклинивает скоба, колодка остаётся в прижатом состоянии. Диски от этого сильно нагреваются, а башмаки — сжигаются. Если скорость движения высокая, а степень зажатости максимальная — то докрасна. Очевидно, что эффективность торможения резко падает, накладки и диск «замыливаются», теряют свои свойства.

После нескольких процедур нагревания и остывания диски обязательно деформируются. После нажатия педали будет ощущаться биение, и тормозить вообще не получится. Придётся заменять ремкомплект, но на этом беды не закончатся, ведь причина неисправности в суппорте. Если нагреваться станет уже ступица, то не избежать рассыпания подшипника и разрушения ШРУСа.

Меры профилактики

Профилактика суппорта обязана проводиться при каждой замене колодок, каждые два года. Именно за этот период смазочный материал теряет свои изначальные свойства. В российских условиях сроки проверочного мероприятия надо значительно сокращать, проводить осмотр при любых посторонних звуках, уводе машины и других перечисленных выше признаках повреждения механизма.

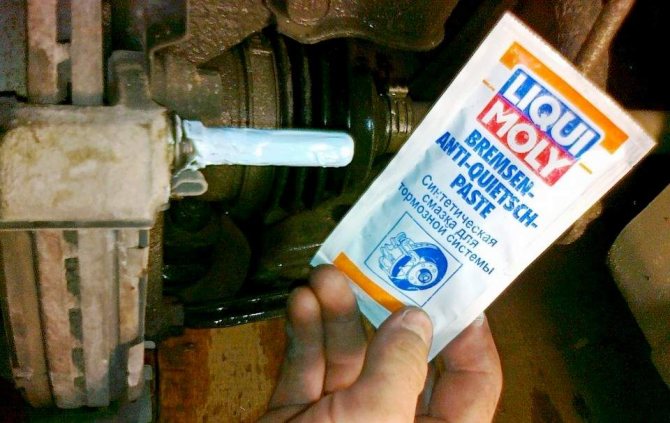

Большие нагрузки, которым подвергается прижиматель, требуют применения особых смазок. Некачественные составы быстро затвердевают, уничтожаются водой или агрессивной тормозной жидкостью. Использовать нужно только высокотемпературную смазку, с минимальными характеристиками каплепадения, влагостойкую и не подверженную воздействию химии. Кроме того, правильная смазка должна совмещаться с пластиковыми и каучуковыми деталями. Особого типа смазка применяется для пальцев — элементов, которые направляют скобы механизма.

Заключение

Суппорт — это технически сложный узел. Работает он в зоне высоких нагрузок и температур — при агрессивной езде она может достигать 500-600 градусов Цельсия. Поэтому механизм требует к себе регулярного внимания. В противном случае он заклинит неожиданно на дороге.

Что делать чтобы суппорты не клинило (Disc Brake Calipers)

Не реже одного раза в год заменяйте тормозную жидкость, независимо от пробега автомобиля. Иначе в ней накопится критическое количество воды, быстро образующей коррозию на прижимной скобе. Периодически осматривайте диски и колодки, своевременно заменяя их новыми — особенно, перед длительной дорогой! Таким образом, своевременная замена изношенных и повреждённых элементов, а также периодическая смазка значительно продлят ресурс суппорта.

Признаки неисправности

Имеется несколько наиболее распространенных свидетельств неисправности тормозного суппорта:

1. увеличенное усилие – именно его требуется прикладывать для полной остановки машины;
2. автомобиль тянет в сторону в процессе торможения;
3. педаль становится «мягкой» – для нажатия на нее нужно достаточно слабого усилия;
4. пульсация педали тормоза;
5. небольшое сопротивление в перемещении педали до пола;
6. прихватывание тормозов;
7. блокировка задних тормозов при большом усилии и т. д.

Способы ремонта суппорта

Неисправности суппорта могут быть разными. Однако можно выделить наиболее частые случаи, а также рекомендации по их устранению.

Тормозные колодки подклинивают в суппорте

Это заметно, когда при демонтированном суппорте колодки не перемещаются в свободном ходе. Обычно причина в ржавчине на неподвижных колодках суппорта, которая и мешает перемещению колодок.

Для ликвидации проблемы стоит вооружиться наждачной бумагой, щеткой по металлу и напильником (но только мелким). Затем нужно счистить коррозию с металла, после чего смазать поверхность смазкой высокотемпературного типа. Однако на суппорте не должно быть выработки – ямок от коррозии. При их наличии зачистка не поможет – колодка будет недостаточно плотно прижиматься либо недостаточно быстро отходить от поверхности тормозного диска.

Иногда такой дефект можно устранить напильником (при условии незначительной выработки), но обычно приходится покупать новую часть суппорта (неподвижную).

Ещё кое-что полезное для Вас:

Видео: Переборка переднего суппорта Passat

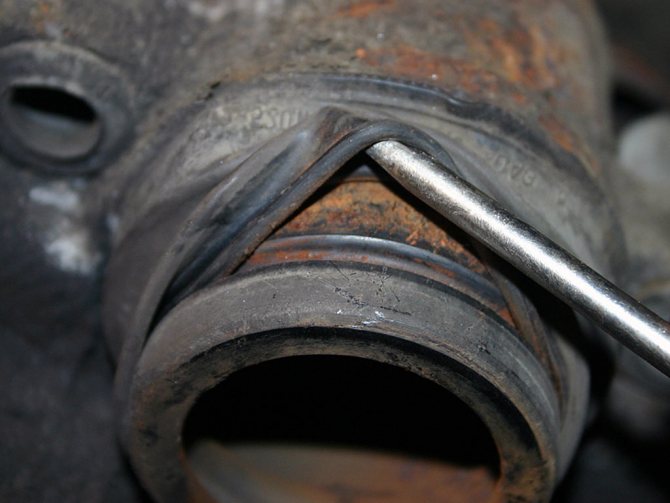

Коррозия на поршне суппорта

Ее может спровоцировать либо дефектный пыльник, либо длительный простой машины.

Для устранения неисправности рекомендуется демонтировать и разобрать суппорт. Вынуть из него поврежденный ржавчиной поршень и отшлифовать его специальной пастой или мелкой ржавчиной. После этого тщательно промыть посадочное место поршня жидкостью WD-40 и собрать суппорт заново. Не помешает и установка новых манжетов. Но лучшим вариантом станет покупка нового поршня или суппорта в сборе.

Клинят направляющие суппорта

Необходимо достичь свободного перемещения по направляющим. Для этого потребуется демонтировать колодки, после чего вновь собрать суппорт тормозной и попробовать двигать его по направляющим. При затрудненном скольжении рекомендуется принять меры – проинспектировать направляюще на предмет изгиба или излома, смазать их, почистить и т. д. Нужно добиться свободного перемещения.

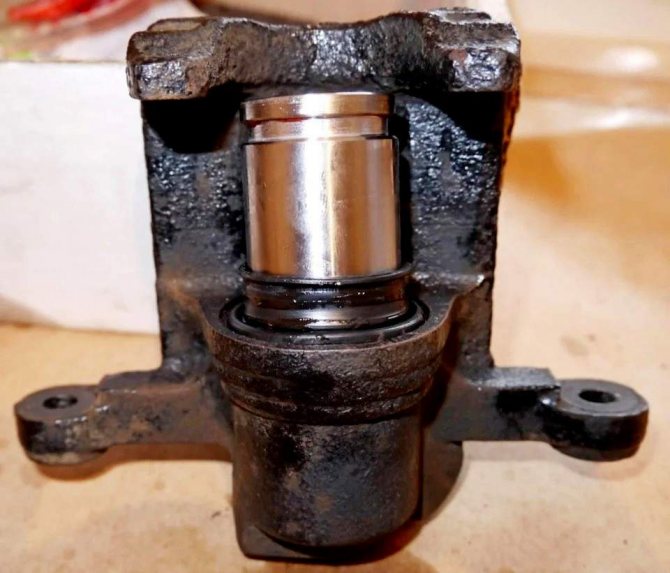

Клинит поршень в суппорте

Для проверки нужно отпустить штуцер прокачки после того, как колодки заклинят. В случае неисправности, подклинивания после этого не наблюдается. А при демонтированном суппорте крайне сложно обратно вдавить поршень.

Для профилактики можно периодически заводить поршень до упора внутрь суппорта посредством винта, после чего выталкивать его педалью наружу. Но не целиком, дабы он не выпал.

Заклинивание тормозного суппорта (признаки и причины)

Очевидно, что тормозная система является одной из важнейших в автомобиле. Она играет ключевую роль в обеспечении безопасности водителя, пассажиров и других участников дорожного движения. Автомобиль не сможет остановиться, если тормозные суппорты не будут работать.

Для того, чтобы определить, существует ли риск заклинивания тормозного суппорта, необходимо знать характерные признаки этой проблемы, а также причины ее появления. Это позволит вам устранить неисправность.

4 признака заклинивания тормозного суппорта

Увод автомобиля в сторону

С заклинившим суппортом автомобиль будет уводить в сторону (в ту, с которой расположен неисправный механизм). Этот увод похож на смещение, которое происходит при нарушении углов установки колес, но в данном случае он обычно сильнее и проявляется не только при торможении, но и во время езды. Продолжение эксплуатации автомобиля с заклинившим суппортом очень опасно. Необходимо как можно скорее провести диагностику, чтобы определить, действительно ли причина увода заключается в неисправности суппорта. Возможно, будет достаточно отрегулировать углы установки колес.

Автомобиль самостоятельно замедляется

При заклинивании суппорта часто остаются в таком положении, при котором тормозные колодки находятся в постоянном контакте с тормозными дисками. Это, в свою очередь, приводит к тому, что автомобиль постоянно подтормаживает, даже если вы не касаетесь педали тормоза.

Кроме того, в этой ситуации колодки будут очень быстро изнашиваться, и после полной выработки материала вы услышите писк или скрежет. Проверьте состояние тормозных суппортов. В случае их заклинивания замените необходимые запасные части или суппорт в сборе.

Увеличение расхода топлива

Увеличение расхода топлива может быть результатом неисправностей различных элементов, в том числе и тормозных суппортов. Как уже говорилось, заклинивание суппорта повлечет постоянное подтормаживание автомобиля. Это увеличит нагрузку на двигатель, который будет вынужден расходовать больше мощности для поддержания необходимой скорости. Признак заклинившего суппорта: увеличение смещения автомобиля в одну из сторон при нажатии на педаль тормоза. В некоторых случаях тормозная педаль перестает возвращаться в исходное положение при ее отпускании. Если вы столкнулись с описанными выше явлениями, то очень вероятно, что, как минимум, один из тормозных суппортов заклинил.

Перегрев ступицы колеса

Из-за того, что заклинивший суппорт оказывает давление на тормозные колодки, они находятся в постоянном контакте с диском. Вследствие возникающих сил трения образуется большое количество теплоты. Чем дольше вы будете эксплуатировать автомобиль с заклинившим суппортом, тем сильнее будет нагрев в этой зоне. Если после остановки вы внимательно осмотрите колеса, то, прислонив руку к ступице, вы можете почувствовать, что одно из них нагрелось сильнее остальных. Это явный признак заклинивания суппорта.

Причины заклинивания тормозов

В тормозной системе существует несколько элементов, которые приводят к частичному или полному клину и в первую очередь это направляющие суппортов, которые владельцы забывают смазывать при замене комплекта колодок или смазывают не тем, чем следует. В итоге «направляшки» ржавеют или коксуются и мешают Вам перемещаться в пространстве.

Закисшие направляющие суппортов чаще всего приводят к клину

Чуть реже в статистике заклинивания фигурируют поршни суппорта. Они тоже попали в зону личной неприязни коррозии, но иногда причиной проблем становится банальный износ, из-за которого поршень теряет соосность с посадочным местом в суппорте и его клинит на одном месте. В прочем, то же самое и по тем же причинам иногда случается и с главным тормозным цилиндром, правда происходит такое гораздо реже. Да и владелец узнаёт о случившемся сразу и, скорее всего, запоминает это на всю жизнь.

Поршни суппорта тоже не вечные

Колодки ручного тормоза тоже порой «грешат» в зимнюю пору. И это ладно, если задние колеса просто к ним примерзнут и через какое-то время «отклеятся», ведь бывают случаи, когда фрикционы срывает с посадочных и мест и тормоза, что? Правильно – клинит.

Неравномерный износ – один из признаков подклинивания тормозов

Все о скрипе и заклинивании тормозных суппортов

Для безопасной езды крайне важно, чтобы все элементы работали слажено и бесперебойно. В особенности если дело касается тормозной системы. Наверное, каждый водитель хотя бы раз в жизни сталкивался с ситуацией, когда тормозной суппорт клинит. Такая проблема считается довольно неприятной для водителя и пассажиров. Основное назначение суппорта – это прижимать тормозные колодки к диску при нажатии на педаль тормоза. Если этого не происходит, то процесс управления транспортным средством нельзя назвать безопасным. Поскольку суппорт является незаменимым и основным элементом тормозной системы, следить за его исправным состоянием необходимо постоянно. Автомобилист не должен допускать плохого развития ситуации, когда суппорт будет заклинивать. Кроме того, ни в коем случае нельзя допускать и появления скрипов и стуков в данном непростом механизме.

Принцип работы тормозного суппорта

Работа суппорта основана на следующем принципе:

1. При нажатии на педаль тормоза внутри тормозной магистрали происходит нагнетание давления;
2. Образовавшееся давление передается в последующем на поршневую группу всех суппортов;
3. Под действием давления суппорта начинают подводить тормозные колодки к диску на вращающемся колесе;
4. Возникает сила трения, которая и приводит к замедлению.

Так как в процессе торможения обязательно возникает трение в механизме происходит образование тепла. Для нормальной работы суппорта изготавливаться устройство должно из материала, который не способен изменяться под воздействием тепла. Материал суппортов должен быть также крепким и способным выдерживать возложенные на него нагрузки.

Причины появления скрипа и заклинивания суппорта

первоначальным звоночком для автомобилиста о наличии неисправностей в работе автомобильного суппорта должно стать появление скрипа. Этот фактор может свидетельствовать о сильной изношенности автомобильного суппорта. Кроме того, среди основных причин возникновения скрипа могут выступать такие проблемы:

• Неправильно установленные тормозные колодки;
• Отсутствие смазочного материала или неправильно подобранная смазка;
• Чрезмерный износ тормозных дисков.

Если колодки находятся не параллельно по отношению к тормозным дискам с большой вероятностью это приведет к появлению скрипа. Кроме того, появится неприятный звук может и по причине неправильно выбранного смазочного материала. Смазка обязательно должна соответствовать требованиям.

Что делать при появлении неполадки?

Если автомобилист уверен в хорошем состоянии суппорта, а скрип и заклинивание имеют место быть, то можно попробовать самостоятельно решить сложившуюся проблему. Сделать это можно следующим образом:

1. Выкрутить тормозной суппорт;
2. После выкрутить поршень ключом и вытащить его из цилиндра;
3. Осмотреть демонтированную деталь на предмет наличия сколов и трещин, ржавчины и других повреждений;
4. При необходимости очистить деталь от ржавчины подручными средствами;
5. Слить из суппорта жидкость и вытащить уплотнительное кольцо;
6. Просушить все детали, залить обратно жидкость и собрать деталь.

Поскольку описанные выше процедуры требуют от исполнителя больших затрат времени, лучшим выходом из ситуации могут стать профилактические мероприятия. Во избежание образования коррозии раз в пол года в обязательном порядке автомобильные суппорта нужно смазывать специальной смазкой и периодически производить визуальный осмотр детали на предмет наличия повреждений.

В этом видео будет рассказано о скрипе суппорта и его способах устранения:

Последствия

Заклинивание и подклинивание тормозных элементов, будь то суппорт или его поршень может вывалить на голову автолюбителя целый список негативных последствий:

— повышенный неравномерный износ тормозных дисков (барабанов);

— повышенный неравномерный износ покрышек;

— перегрев системы, снижение эффективности торможения;

— потеря свойств или закипание тормозной жидкости;

— повышенный расход топлива;

— повышенная нагрузка на мотор, трансмиссию.

Диагностика и профилактика

Сразу после поездки без активного оттормаживания потрогайте центральные части колес своего авто. Если они немного теплее температуры окружающего воздуха, то проблем с «клином» у Вас сейчас нет. Если обожглись или предусмотрительно плюнули на колесо и слюна отскочила, то готовьте инструмент для поиска виновника – велика вероятность, что «направляшки» или поршень суппорта потеряли подвижность по указанным выше причинам.

Для профилактики от «болезней» с тормозной системой придётся каждый раз при смене колодок набивать смазку под пыльники не только направляющих, но и поршней, про которые автолюбители попросту забывают. Лучше всего для этого подходят невыгорающие термостойкие лубриканты.

Про второй метод профилактики почти никто не помнит, а те, кто знают, ничего не предпринимают, исходя из-за ошибочных предположений или мифов, состряпанных недалёкими работниками СТО. Как Вы уже, наверное, догадались, речь пойдёт о своевременной замене тормозной жидкости, срок жизни которой напрямую зависит от условий эксплуатации автомобиля. Соблюдайте эти простые правила и проблемы обойдут Вас стороной. Надеюсь, Вы никогда не узнаете, что такое, когда клинит тормоза автомобиля.

Что делать, если суппорт скрипит или клинит

Если скрипит или клинит тормозной суппорт, при этом деталь в хорошем состоянии, можно самостоятельно постараться устранить возникшие проблемы. Для этого рекомендуется выполнить следующий набор действий:

1. Первым делом требуется выкрутить тормозной суппорт, для этого нужно поставить автомобиль на домкрат и снять колесо. Стоит отметить, что в некоторых моделях автомобилей суппорт может откручиваться против часовой стрелки;
2. Сняв суппорт, выкрутите поршень при помощи ключа, далее его необходимо вытащить из цилиндра;
3. Снятые детали требуется внимательно осмотреть на наличие сколов, ржавчин, коррозии и различных повреждений. Если ржавчина найдена, ее требуется хорошо зачистить. Когда суппорта сильно изношены, могут возникнуть проблемы с очисткой ржавчины подручными средствами, в такой ситуации потребуется отшлифовать деталь;

Очистив суппорт от ржавчины, слейте из него жидкость, вытащите уплотнительное кольцо и тщательно все прочистите, особое внимание нужно уделить месту крепления кольца;

Далее все детали требуется просушить, залить жидкость и собрать суппорт обратно.

Что будет, если заклинит тормоза в пути? 5 способов выйти из экстренной ситуации

Досадная ситуация для водителя: машина рвется в бой, двигатель с трансмиссией в отличной форме, а тормоза не пускают — заклинили. Что делать в такой ситуации, которая отягощается дефицитом времени и отсутствием специальных инструментов?

Признак заклинивания тормозов — автомобиль не развивает скорости даже при полной мощности двигатели, также отсутствует движение накатом.

Необходимо припарковаться на обочине и определить, какое из колес заклинило. Проще всего это сделать, осторожно прикасаясь рукой к колесным дискам — заклинившие будут горячими.
