Типы устройства

Перед тем как описать основные причины поломки изделия, необходимо ознакомиться с его видами. В современных транспортных средствах используются датчики уровня топлива двух разновидностей:

1. рычажные;
2. трубчатые.

Рычажный тип ДУТ считается универсальным в автомобилестроении. Такие аналоги повсеместно применялись на авто до 1990-годов выпуска, но и сегодня их часто ставят на машины отечественного производства, например, на некоторые модели ВАЗ. Основными элементами такого изделия являются потенциометр, поплавок, рычаг. Контактная часть датчика соединена с поплавком небольшим металлическим рычагом, при движении которого возникает сопротивление тока.

Ремонт датчика лампочки низкого уровня топлива Chevrolet Aveo .

Указатель уровня топлива на ваз. Неверные показания.ремонт.

Принцип работы датчика топлива

Взаимодействие между указателем уровня топлива и датчиком происходит благодаря передаче сигнала, который может быть аналоговым или цифровым. В зависимости от типа сигнала датчики топлива и отличаются. Цифровые намного точнее аналоговых, а потому получили большее распространение. Они используют аналоговую информацию об уровне топлива, преобразующуюся в сигнал и передающуюся на указатель. Значение, поступающее с датчика, рассчитывается в зависимости от геометрических особенностей топливного бака, учитывая возможную неравномерность распределения топлива по резервуару. Непосредственно за измерение уровня топлива отвечает поплавок, представляющий собой потенциометрическое устройство. Изготавливается из легких материалов (пластик, легкие металлы, пенопласт), чтобы находиться на поверхности и передавать показания датчику. Это простая, недорогая система, которая нашла применение в массовом производстве автомобилей. Поплавковые датчики можно разделить на 2 типа:

1. Рычажные. В них поплавок соединяется с реостатом через металлический рычаг. При колебаниях уровня топлива поплавок начинает движение, поворачивая рычаг и движение передается на реостат и его сопротивление меняется. Информация об уровне сопротивления передается на указатель уровня топлива.
2. Трубчатые. Поплавок устанавливается внутри трубки, монтирующейся в топливный бак. Поплавок зафиксирован так, чтобы его движение осуществлялось только вертикально. В нижней части трубки расположено отверстие, в которое поступает топливо. Колебания поплавка зависят от уровня топлива. При движении поплавка изменяется положение контактных колец на проводах. Их замыкание позволяет получить информацию об уровне топлива, которая передается на указатель.

Конструкция трубчатого изделия

В состав почти всех трубчатых датчиков уровня топлива сегодня входят следующие элементы:

• поплавок (находится в баке);
• резистивное вещество;
• скользящий контакт;
• корпус измерителя.

В конструкцию трубчатого поплавка монтируется скользящий контакт, который перемещается вдоль пластины с резистивным веществом. Она прочно зафиксирована на корпусе измерителя, который передает сигнал считывающему устройству. Стрелка на приборной панели отклоняется в зависимости от сопротивления силы тока. Чем меньше этот показатель, тем больше топлива содержится в баке.

Как установить и проверить датчик уровня топлива

Установка датчика уровня топлива проводится в обратном демонтажу порядке. При этом важно помнить о некоторых основных рекомендациях по его установке и проверке:

1. Перед тем как монтировать датчик, необходимо очистить посадочное место, в том числе и от следов старого герметика, если он был нанесен;
2. Установить на посадочное место новую прокладку, предварительно смазав ее герметиком, если это требуется;
3. Проверить работу указателя уровня топлива. Для этого, установив новый датчик уровня топлива, не следует сразу закрывать доступ к нему. Проехав порядка 50 километров, потребуется осмотреть топливный датчик и убедиться в отсутствии утечек.

Правильные показатели с датчика уровня топлива позволяют водителям планировать свой маршрут, что особенно важно при дальних поездках.

Эксплуатировать автомобиль становится крайне неудобно, если врет или не работает указатель уровня топлива на приборной панели. Чтобы не попасть в безвыходную ситуацию с пустым баком, водителю приходится записывать показания одометра и вычислять приблизительный пробег по расходу горючего. Другой вариант – постоянно возить в багажнике запасную канистру, наполненную бензином или соляркой. Избавление от перечисленных неудобств — поездка на автосервис либо самостоятельная диагностика и устранение неисправности.

Современные датчики: преимущества

Ситуаций, когда рассматриваемое изделие работает некорректно, не так уж много. Большинство из них случается уже после 5-10 лет эксплуатации транспортного средства, когда механическая часть изделия изнашивается. Конструкция, материалы и герметичность большинства ДУТ позволяет им функционировать вплоть до утилизации машины. Среди главных достоинств изделия следует отметить:

• доступную цену;
• полную герметичность;
• простоту и надежность конструкции;
• высокий уровень устойчивости к механическим воздействиям.

В среднем, цена ДУТ составляет в пределах 1-2 тыс. рублей. При необходимости они легко демонтируются и меняются. Среди недостатков топливных датчиков выделим низкую окислительную стойкость металлических пластин, вследствие чего часто наблюдается несоответствие положения стрелки горючего на приборной панели с текущим уровнем в баке.

Распространенные неполадки

Система контроля над объемом топлива в бензобаке подвержена таким неисправностям:

• стрелочный указатель лежит на нуле независимо от количества оставшегося в баке горючего;
• прибор неправильно показывает уровень топлива – врет в большую либо меньшую сторону;
• стрелка «скачет» или меняет показания за короткий промежуток времени;
• не горит желтый индикатор минимального остатка топлива.

Справка. В некоторых отечественных моделях машин топливный датчик врет еще с завода. Пример – внедорожник Chevrolet Niva первых выпусков, где прибор сильно занижает реальный уровень бензина. Водитель, ориентируясь на указатель, заезжал на заправку, но обнаруживал доверху полный бак.

Причин падения стрелки на ноль встречается несколько:

1. Заедание либо заклинивание рычага.
2. Поплавок потерял герметичность и опустился на дно.
3. Разрыв электрической цепи из-за окислившихся контактов или проблемы с проводкой.
4. Поломка самого индикатора либо рычажного датчика – потенциометра.

Обычно неправильные показания и «скачки» стрелки – это следствие загрязнения реостата и бегунка. На автомобиле с большим пробегом эти детали могут износиться – тонкий слой на пластинах истирается, отчего между ними и бегунком пропадает контакт.

Распространенные поломки

Если стрелка уровня горючего работает некорректно, то причиной неисправности может быть:

1. выгорание предохранителя;
2. потеря контакта в электрической цепи;
3. проблемы с индикатором приборной панели;
4. поломка поплавка или скользящего контакта.

Проблемы с датчиком топлива появляются на авто либо после поездок по пересеченной местности, либо зимой, когда на участки электрической цепи попадают агрессивные вещества (реагенты). Химические и механические воздействия окисляют контакты, приводят к заломам или трещинам в местах пайки. Если с окислением контактов можно справиться путем простой зачистки, то при разрыве электрической цепи проводов их придется перепаять или полностью заменить.

Отсоединение поплавка от скользящего контакта приводит к тому, что стрелка уровня топлива всегда находится в верхнем (максимальном) положении. Когда указатель горючего постоянно «дрожит», то частично изношена резистивная дорожка. Поскольку машины обычно ездят с топливным баком, заполненным на 30-70%, то именно в данном диапазоне происходит механический износ. В таком случае рекомендуется демонтировать старый аналог и установить исправное устройство. Аналогичную процедуру следует произвести с предохранителем датчика уровня топлива, если он перегорел.

Неисправности в работе указателя уровня топлива

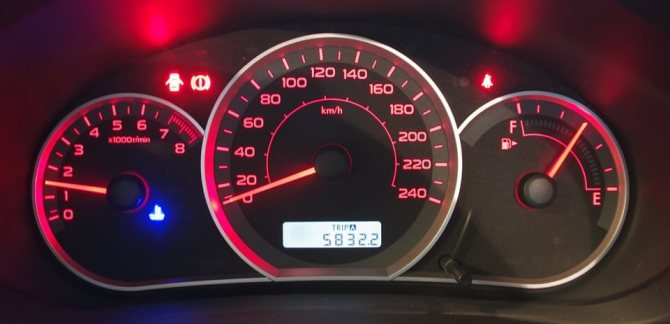

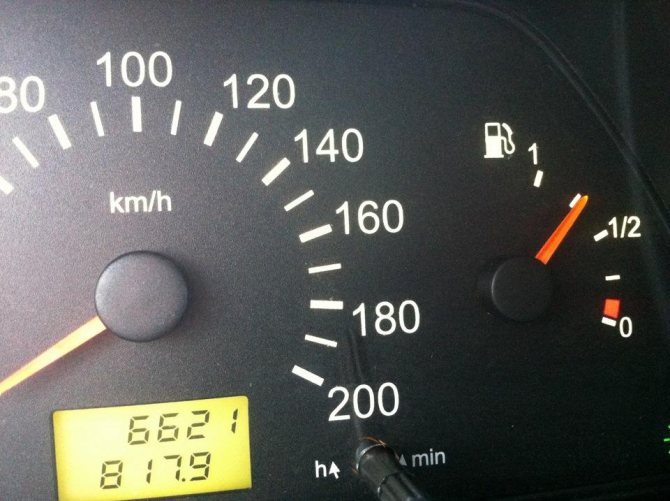

Главным симптомом проблем с датчиком уровня топлива автомобиля являются ложные данные, поступающие на указатель. По «поведению» указателя можно сделать некоторые выводы о возникшей неисправности:

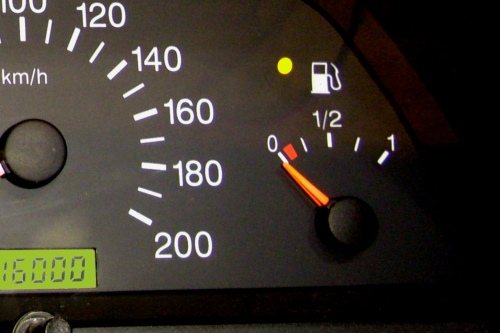

• Указатель топлива находится на нуле, независимо от уровня топлива в баке. Вероятнее всего, проблема связана с ограничителем хода поплавка;
• Указатель топлива двигается, но постоянно опускается на нулевое значение. Необходимо обратить внимание на состояние обмотки потенциометра и надежность контакта токосъемника с потенциометром;
• Колебания указателя топлива. Подобная неисправность указывает на сильный износ контактов;
• При пуске двигателя указатель топлива не отрывается от нуля. Неисправность связана с электроникой автомобиля. Необходимо проверить провода на обрыв и надежность подключения, а также убедиться в целостности предохранителя;
• Лампочка низкого уровня топлива не загорается. Проблема может быть связана с выходом из строя потенциометра;
• Неправильные показания уровня топлива. В такой ситуации следует проверить поплавок на герметичность.

Согласно правилам дорожного движения, эксплуатация автомобиля с неисправным указателем уровня топлива запрещена. Исходя из этого, проблему следует устранить, и чаще всего это делается путем замены датчика.

Как устранить поломку?

Если топливный датчик работает некорректно, потребуется выполнить ремонтные работы. На каждой модели автомобиля процесс демонтажа этого устройства может значительно отличаться, а также требовать специального инструмента. Тем не менее, общие действия носят схожий характер и заключаются в следующем:

1. отсоединяется минусовая клемма от аккумулятора;
2. обеспечивается доступ к прибору путем демонтажа обшивки багажника;
3. откручиваются фиксирующие положение датчика крепежные болты, снимается пластина;
4. демонтируется изделие, металлические элементы зачищаются (если оно будет использоваться снова).

Доставать ДУТ необходимо только после отсоединения всех проводов и посторонних элементов. Изделие должно извлекаться легко, без видимых усилий. На старых авто прибор может «прикореть»: в таком случае его потребуется смазать специальной жидкостью (например, WD).

Проверка и ремонт датчика уровня топлива BMW e34

Особенности установки

Датчик уровня топлива (новый или отремонтированный) монтируется на место в противоположном снятию порядке. Изначально очищаем седло от грязи, пыли, посторонних элементов, после чего кладем специальную прокладку под корпус, которая продается в комплекте с неиспользованным прибором. Аккуратно размещаем ДУТ в топливном баке, соблюдая направление поплавка. Сверху на датчик фиксируем уплотнитель, который промазывается герметиком во избежание попадания влаги на устройство. Аккуратно закручиваем крепеж, подключаем все провода, подсоединяем клеммы на аккумуляторе.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, как пользоваться мультиметром) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Если же реакции не последовало – проблема в проводке, идущей к приборной панели, либо в самом указателе внутри щитка. Обрыв проводки можно проверить, измерив сопротивление провода мультиметром. Но проверить контакты на «паразитное» сопротивление можно только при проверке провода под нагрузкой.

Daewoo Lanos — Указатель топлива и температуры

Если вы так и не смогли понять принцип работы датчика, суть методов диагностики и устранения неисправности, рекомендуем доверить работу профессиональному автоэлектрику. Для наглядного представления рекомендуем посмотреть приложенные к статье видео, в которых показаны методы диагностики основных неисправностей датчика уровня топлива.

Датчик уровня топлива.Что внутри, почему врет?

Рекомендуем посмотреть:

•

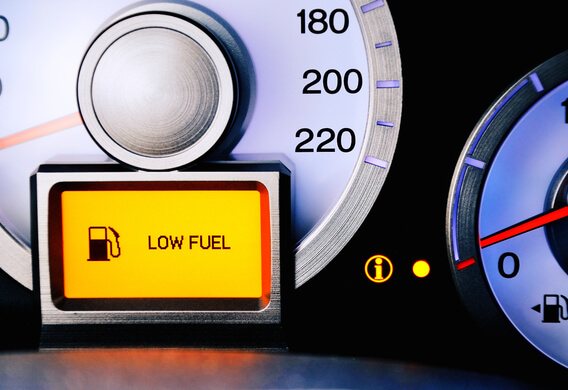

  Остаток бензина при загорании лампочки
