Газораспределительный механизм представляет собой достаточно сложное устройство. Чтобы механизм всегда работал в нормальном режиме, необходимо время от времени осуществлять его диагностику и замену необходимых элементов. В этой статье вы узнаете, почему свистит ремень ГРМ, каковы на это могут быть причины и что делать, если произошла эта проблема.

[ Скрыть]

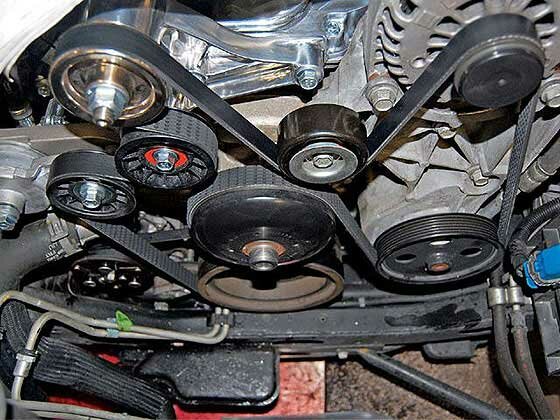

Причины свиста ремня генератора

Многие водители ссылаются на некачественную покупку ремня, проводят замену и все начинается сначала, поэтому перед тем как покупать новый ремень ГРМ лучше диагностировать проблему, проведя тщательный осмотр ременной передачи и, по возможности ее устранить.

Анализ условий, при которых, как правило, появляется свист, сводится к следующим действиям:

• исследуется степень натяжения (из-за слабого натяжения довольно часто появляется характерный скрип ремня);
• проверяется целостность всего ремня (среди автовладельцев существует мнение, что даже новые изделия не всегда бывают надлежащего качества);
• проверяется линия двух шкивов на их смещение;
• проверяется чистота вала (одна из причин «свиста»).

Проблемы с натяжением, замена ремня

Автолюбители говорят, что в 90% случаев причиной возникновения нехарактерного свиста является недостаточное или избыточное натяжение ремня. За степень натяжения отвечает специальная скоба, а узнать норму для каждого конкретного автомобиля можно в техническом паспорте транспортного средства.

Слабое натяжение ремня генератора на порядок снижает КПД генератора, из-за чего он не генерирует ток необходимой силы. Корме того, этому сопутствует быстрое изнашивание ленты. С другой стороны, слишком сильное натяжение увеличивает риск разрушения подшипников.

Чтобы подтянуть ремень генератора необходимо открутить гайку, которая соединяет генератор и кронштейн. Нижнюю гайку нужно ослабить на несколько оборотов. Контролировать и изменять натяжение ремня, можно немного двигая генератор от блока цилиндров. После всех манипуляций гайки закручивают и проводят проверку – перед запуском двигателя включают несколько потребителей энергии (фары или печка). Если работа выполнена правильно – свист исчезнет.

Для замены ремня необходимо повторить те же действия, только двигать генерирующее устройство необходимо пока ремень не снимется со шкивов. После замены двигателю нужно дать несколько минут поработать, чтобы ремень правильно встал на свое место.

Как избавиться от свиста

Если Вы услышали свист стоит разобраться что именно в автомобиле издаёт звук. Это может быть и ремень ГРМ, и ремень генератора, и ролики.

Наиболее частая причина свиста – недостаточное натяжение.

Проверка натяжения

Первым делом проверьте натяжение ремней.

Исключите то, что свистит ремень генератора. Нажмите на него, он должен прогибаться с усилием 10 кг на 10–15 миллиметров.

После этого проверьте ГРМ. Он должен поворачиваться до 90 градусов с усилием 1–2 кг. А также в продаже имеются специальные натяжители, с помощью которых выставляется штатное значение.

Свист помпы или ролика ГРМ

В некоторых случаях можно услышать слышится ролика ГРМ или даже помпы. Рекомендации производителей – произвести замену данных запчастей. Лучше не откладывать ремонтные работы, а заменить детали сразу после появления свиста.

Chevrolet Cruze 1.8 Свист подшипника помпы

Спрей от свиста

Существуют специальные аэрозоли, которые могут помочь в возникшей ситуации. Её принцип заключается в том, что при попадании на поверхность, изделие становится более эластичным. Хотя существует мнение, что применение подобных спреев – временное явление. Например, его можно использовать, когда заменить ремень получится по финансовым возможностям только через несколько недель.

Замена ремня

Самым надёжным методом избавления от свиста является замена ГРМ на новый, при этом мы советуем также заменить ролики. Стоит помнить, что данные расходы составят приблизительно 20% затрат на ремонт двигателя в случае обрыва.

Писк, свист приводного ремня(ремня генератора).

Устранение свиста ремня генератора

Коротко о причинах и способах их устранения

Если ремень начал свистеть при запуске двигателя машины на холодную – это свидетельство того, что он проскальзывает. Необходим осмотр. Проверить стоит как чистоту и отсутствие трещин, так и уровень натяжения. Грязный замасленный ремешок с растресканной рабочей поверхностью подлежит замене. Попадание грязи на ремешок вызывает быстрый износ не только его, но и шкивов.

Чистое изделие с запасом по сроку службы еще походит – достаточно его подтянуть, если система позволяет. Ежели такого нет, то выручит только установка нового. Свист появился после недавней замены – недотянули ремень. Подтяжка не помогает – изношены либо шкивы, либо резинотехнический продукт не является оригинальным. В особых случаях в писке виноват перекошенный натяжитель.

Умелый водитель, посвятивший большую часть жизни управлению любимой автомашиной, может на слух определять около сотни всевозможных автомобильных поломок. Каждый из маститых автолюбителей понимает, что всякий элемент срывает упорядоченное функционирование единого механизма, как только выходит из строя. Не исключение в этом плане и ремень грм, который при неисправности может завывать, свистеть. Почему он свистит, какие причины связаны с этим, что можно сделать – на все эти вопросы подробно ответит статья.

Свист ремня в дождливую и сырую погоду

Эксплуатация автомобиля в условиях повышенной влажности нередко сопровождается характерным «свистом». Влага по понятным причинам попадает на поверхность ремня, тем самым снижая фрикционные способности материала, и также воздействует на шкивы. Такие звуки носят кратковременный характер, и это говорит лишь о том, что ремень начал терять упругость и если позволяет износ его следует подтянуть.

При влажной сырой погоде фрикционные способности материала ремня значительно снижаются. Пробуксовывание ремня означает неисправность в ременной передаче, а сырая погода, дождь или брызги являются просто индикатором того, что в ближайшее время может понадобиться его замена.

Как было раньше?

Ранее на автомобилях ремень приводил в действие только один агрегат – генератор, что упрощало установление причины появления звука (вариантов всего два – сам ремень или генератор).

По мере совершенствования силовых установок количество оснащения, которое приводится в действие от ремня генератора, возросло и его уже стали называть приводном навесного оборудования.

Сейчас уже считается обычной практикой, что гибкая передача одновременно вращает 3-5 агрегатов, не считая вспомогательных элементов – обводных и натяжных роликов, хотя и встречаются авто, у которых элемент приводит только генератор, к примеру, Лада Приора без кондиционера.

А вот на Ford Focus 2 ремень приводит в действие генератор, насос ГУР и водяной насос (помпу системы охлаждения).

На Reno Logan количество приводимого навесного оснащения зависит от комплектации – в самой простой версии ремень приводит в действие только генератор, на моделях с ГУР элемент уже «крутит» и насос усилителя, а в авто, оснащенных еще и кондиционером, привод еще вращает и компрессор климат-системы.

Если взять Hyundai Tucson, то у этого кроссовера в задачу ремня уже входит привод генератора, насосов ГУР и системы охлаждения, а также компрессора кондиционера.

Качество изделия

Повывание ремня грм из-за низкого качества изделия – третья распространенная причина. Вполне вероятно, что ремень куплен по дешевой цене, низкокачественными являются наружная и внутренняя поверхности изделия. Недостаточно хорошо проведено их усиление металлическими прутьями или ремень старый, залежавшийся на складе.

Очевидно, что какое-то время такой ремень функционировать будет. Если его смазать, то он не будет шуметь и свистеть, но лишь определенное время. Так или иначе, нужна замена.

Разбираемся в устройстве

Чтобы понять, почему появляется свист ремня ГРМ после его замены или длительного срока эксплуатации, при запуске двигателя или просто при его работе, нужно разобраться в устройстве. Вопрос шума является насущным для многих отечественных автомобилистов.

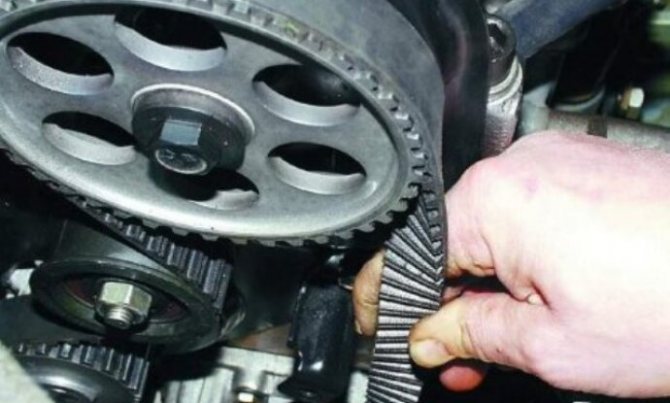

Демонтаж ремешка ГРМ

ГРМ представляет собой устройство, обеспечивающее впуск горючей смеси в цилиндры мотора и дальнейшее удаление отработанных газов из камеры сгорания. Этот механизм, как сказано выше, является одним из наиболее сложных устройств мотора, поскольку он должен не только открывать и закрывать клапана. ГРМ должен делать в специально отведенный промежуток времени. Работа узла в любом случае должны быть синхронизирована с функционированием зажигания и системы впрыска.

Когда водителю нужно увеличить скорость движения, он жмет на педаль газа, таким образом обеспечивая поступление большего количества бензина и горючей смеси в мотор. Это устройство состоит из нескольких групп деталей. Клапана двигателя предназначены для открывания и закрывания впускных и выпускных каналов. Приводные устройства двигателя обеспечивают вращение валов с определенно заданной скоростью. А предназначение распределительных шкивов заключается в управлении клапанами.

Над блоком цилиндров ДВС установлена головка, на которой можно увидеть распределительный шкив, клапана и устройства-толкатели. Диск распределительного шкива расположен за пределами ГБЦ. Для того, чтобы моторная жидкость не вытекала из-под клапанной крышки, на распределительном валу установлен специальный сальник. Ремень ГРМ, который после замены вдруг засвистел, одевается на диск распределительного шкива и начинает функционировать при вращении шестеренок коленчатого шкива.

Чтобы ремень ГРМ всегда был хорошо натянут, используются натяжные ролики. Сам ремешок обеспечивает функционирование устройства, а приводной ремешок — работу дополнительного оборудования. Так вкратце выглядит система работы газораспределительного механизма. Но почему появился шум на холодную при запуске двигателя? И почему свистит ремень ГРМ после замены? Как этот шум может быть связан работой двигателя?

Фазы ГРС механизма

Фазы ГРС – это именно то, благодаря чему двигатель автомобиля функционирует симультанно, без нарушений. Если эти самые фазы сбиваются, то или поршень не будет доходить до ВМТ в нужное время, или клапан отстанет, одним словом, проблемы неизбежны.

Статья в тему: Койловеры своими руками, делаем подвеску регулируемой

Фазы ГРС всегда устанавливаются по разметкам, благодаря чему достигается четкая и синхронная работа мотора.

Фазы ГРС механизма

Если надо выставить метки грм правильно, придется снимать ремень. Запастись придется ключами, отвертками и всеми теми инструментами, которые облегчат работу. Например, вороток для накидных головок – таким удобно цеплять гайку практически в любом месте.

Каждый эксперт подтвердит, что фазы ГРС должны устанавливаться с завода. Но в процессе активной эксплуатации двигателя, ремонта и т.п, фазы сдвигаются, машина начинает плохо тянуть, мотор вибрировать.

Алгоритм проведения операции по диагностике правильности меток:

• Снимается верхняя крышка-защита ремня.
• Скоростная коробка переключается на 4-ю.
• Автомобиль толкается вперед до совпадения метки риски вала с разметкой крышки (нижней).
• Теперь надо будет заглянуть под капот.
• Здесь найти картер сцепления, вынуть из него резиновый запор, закрывающий доступ к отверстию, через которое хорошо просматривается метка на маховике.

Примечание. Данная метка в обязательном порядке должна сойтись с прорезью картерного щитка (он треугольного типа). Если метки не совпадают, значит, фазы ГРС смещены. Если совпадают, и при этом еще совпадает риска на распредвале, ничего делать не нужно.

Трение – это важно

Суть механических дефектов знакома опытным любителям и профессионалам. Пусть это будет звук, вибрация или свист, но они всегда отличаются от стандартного шума, привлекают обратить на себя внимание.

Пронзительный свист, издаваемый неисправным ремнем грм, вряд ли, спутаешь с чем-либо другим. И будьте уверены, что если он засвистел, это услышите не только вы, и сидящие в салоне люди, но и окружающие.

Примечание. Не совсем верно утверждение, которое гласит: свист ремня явно свидетельствует об изношенности детали. Это не так. Вернее, лишь отчасти.

Природа данного звука может находиться совершенно в другой плоскости. Прежде чем судить о том, почему свистит деталь, рекомендуется ознакомиться с устройством узла, понять его работу, а уже затем делать соответствующие выводы.

Но однозначно, что причиной свиста клиноременного привода всегда становится трение. И при этом совершенно не имеют значения подробности. Если возник свист, значит, взаимодействующие поверхности или одна из них, утратили изначальные свойства.

Завывание ремня под капотом

На ремни, как и на подшипники и вальные ходовые ролики всегда оказывает влияние большое количество сторонних факторов. К ним относят атмосферную влажность, износ по временным причинам, механические воздействия, недостаточность или полное отсутствие смазки и многое другое.

Почему шумит (свистит) ремень ГРМ на горячую

Вопрос читателя: Добрый день. Двигатель А20DTH (160 л.с.). Проблема в следующем: после прогрева двигателя, на холостых оборотах, в районе ГРМ слышен посторонний шуршащий шум. При увеличении оборотов шум не прослушивается. Шум проявляется только на холостых и полностью прогретом двигателе, т.е. если температура двигателя меньше 90, а обороты — холостые, то шума — нет. Две недели назад у ОД меняли ремень ГРМ и ролики по гарантии (цикличное шарканье на холодном двигателе). На холодную теперь работает как часы — без посторонних звуков, зато зашуршал на горячую. В чем причина?

Свист при задействовании кондиционера

Этот свист имеет самые неприятные последствия. Дело в том, что он не всегда указывает на ремень грм. Он вообще тут может быть ни при чем.

Свистит ремень что делать

Если учитывать изменчивую нагрузку на генератор, то вероятнее всего, что ремень пробуксовывает по вальному ходовому ролику из-за нагрузки. Решение: подтягивается ремень, что и приводит к скорому устранению свиста. А вот если шум остался, значит, дело уже в кондиционере.

Очевидно, что приятного в неисправности кондиционера мало. Если испорчен компрессор, то самое малое, что можно сделать – поменять масло. Но этим мало что решается, так как в большинстве случаев приходится проверять все подшипники, менять фреон и т.д.

Свист из-за жидкостей

Чаще всего ремень грм начинает завывать после того, как на него попадает масло или другая жидкость. Масло попадает, например, из-за неисправных сальников или проблемного мотора.

Попала вода на ремень грм

Повышенная атмосферная влажность тоже может стать причиной повывания ремня. Туманная погода в осенне-весенний период, дождь и слякоть – идеальные условия для возникновения повышенной влажности.

Попав на плоскость ремня, вода убивает трущиеся свойства резины.

Как известно, свист от влаги бывает краткосрочным, но автовладельцу не надо себя тешить этим. Так или иначе, ремень придется заменить, так как он потерял свои изначальные качества. В некоторых случаях может помочь натяг, однако при сильном износе и это не дело.

Важно понимать, что дождь или повышенная влажность, это лишь косвенные причины. Настоящие лежат куда глубже, свидетельствуя о повреждении привода.
