Стандартные предохранители Фольксвагена Пассата Б3 1992 года конструктивно отличаются от аналогов, монтируемых в других машинах. Здесь штатная система устанавливается только в салоне автомобиля. Небольшое количество защитных элементов позволяет до минимума сократить габариты модуля и упростить его конструкцию. Подобное размещение актуально независимо от типа двигателя, будь то дизель или бензин. Также нет разницы в модификации кузова, седан и универсал комплектуются одинаково.

В Фольце Бэ 3 панель содержит реле и предохранители, ответственные за ЭБУ и работу вспомогательных систем вместе. Особенная конструкция блока не позволяет элементам контактировать.

Расположение салонного модуля предохранителей

Спрятан от посторонних глаз под обшивкой приборки. Слева от рулевой рейки.

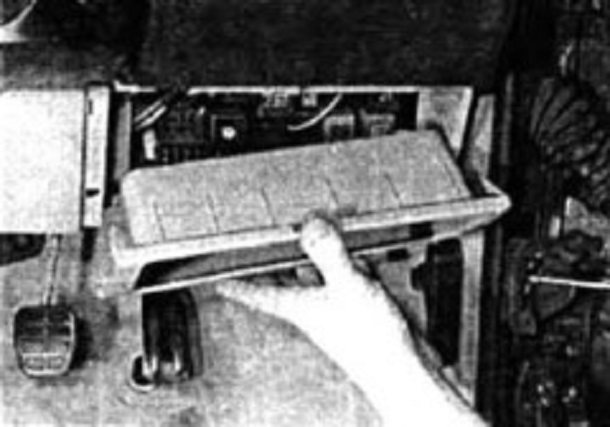

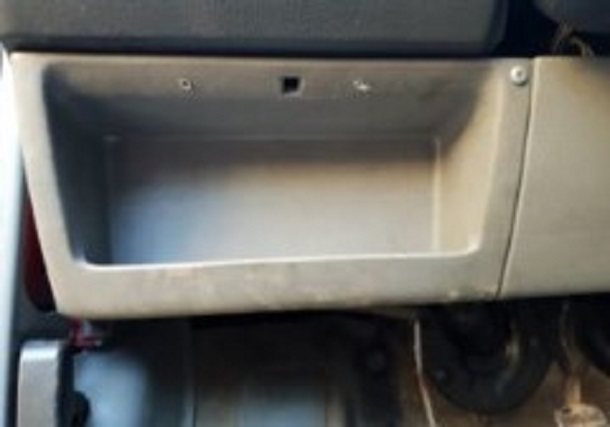

Для доступа к панели потребуется демонтировать вещевую полку и снять ее с машины.

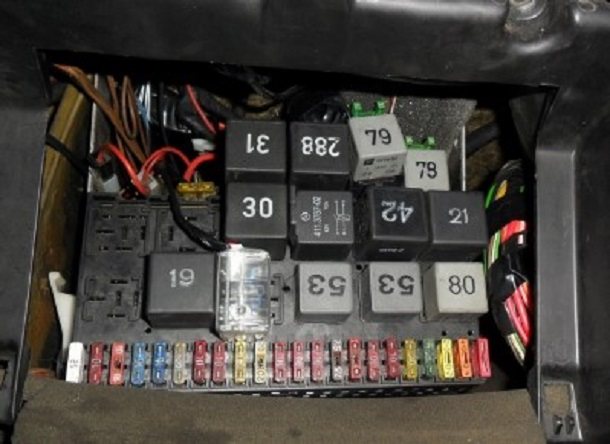

За элементом торпеды находится монтажный блок.

Не заводится при повороте ключа. Пассат б3

Расшифровка блоков предохранителей Passat B3

Для удобства восприятия, информация приведена в форме таблицы. Предохранители:

где находится блок реле и предохранителей vw passat b3

Штатные реле.

Реле и предохранители бензонасоса Пассат Б3

За топливный насос отвечает элемент 18. Стоит в стандартном ряду под приборной панелью. Также на В3 есть силовое реле №12. Когда деталь сильно греется и отказывает, она характерно трещит. Машина плохо заводится или отказывается запускаться вообще.

Подобная система применяется на двигателях, где монтируется моновпрыск и аналогичные конструкции.

Предохранитель стартера и реле Пассат Б3: где находится

Конструкция пусковой установки и ее органов управления аналогична тем, что применяются на других авто производителя. Главное реле подает питание на стартер. Далее происходит стандартный процесс. Также в конструкции есть дополнительная релюшка. Найти ее можно по характерным щелчкам.

Отдельно следует рассмотреть втягивающее реле. Ремонт детали нередко оказывается с нулевым результатом. Следовательно, при поломке выполняется замена прибора целиком. Цена детали колеблется от 500 до 1000 рублей.

Реле поворотов

Штатное монтируется на позиции 6 и имеет маркировку 21/22 в зависимости от комплектации машины. Главной особенностью агрегата является реле, которое несет сразу двойную функцию. Здесь проходят силовые жилы поворотов и аварийки одновременно. Благодаря особенной конструкции проводки получается совместить обе магистрали.
Чтобы заменить деталь достаточно выполнить стандартную процедуру. Указывать артикул в этом случае бессмысленно. В 2021 году имеется большое количество компаний, производящих детали, аналогичные заводским.

Вентилятор охлаждения

Предохранитель включения вертушки радиатора на низкой скорости находится на позиции 13. За высокую скорость вращения отвечает плавкая вставка 19. Реле выведены на крылья автомобиля.

Звуковой сигнал

На авто с 1990 года предохранитель клаксона устанавливается на позиции 13. Релюшка смонтирована под номером 11. Штатное обозначение релейки – 53.

Печка

За работу отопителя отвечает предохранитель 6 салонного блока. В комплектации без кондиционера, релюшка силовой магистрали монтируется под приборкой.

Предохранитель прикуривателя

В версии СС и других, распространенных модификациях смонтирован на позиции 21. В 2013 году на рынке появились усиленные версии, способные выдержать перегрузки, связанные с подключением дополнительных устройств.

Водители уже давно научились подключать прикуриватель и розетку напрямую от АКБ. Это гарантирует возможность питания нагруженного оборудования к бортовой сети.

Реле на фары

В монтажном блоке отсутствуют, они устанавливаются возле фар. С 1989 года у водителей стало популярно дополнительное реле. Разгрузочные элементы в последних версиях стали обязательными, они позволяют выровнять рабочее напряжение и предотвратить перегорание элементов.

Дворники

Стандартные предохранители для заднего и переднего очистителя устанавливаются на позициях 4 и 5 соответственно. Также здесь имеются реле 2/8. В большинстве модификаций, переключатель имеет артикул 99.

Ближний свет

Для питания фар в машине устанавливается два набора предохранителей. В большинстве версий это вставки 1/2 для левого и правого набора фар. Реле устанавливаются под капотом.

Реле дальнего света

Идут предохранители 11/12 салонного блока. Реле аналогично смонтированы под капотом.

Реле противотуманных фар: где находится

Предохранитель и переключатель смонтированы под номером 10. Детали отвечают сразу за фронтальную и кормовую часть машины.

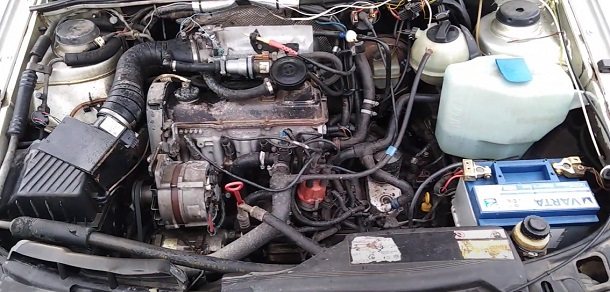

Пассат Б3: реле регулятора напряжения

Регулятор работы генератора устанавливается возле агрегата. Его можно найти по характерному размещению и внешнему виду.

Реле АБС

Насос центральной системы питается от реле 15. На схеме оно нередко имеет номер 78. Система управления проходит от переключателя 16. Питание электронных клапанов осуществляется благодаря релюшке 21, а элемент 22 отвечает за работоспособность мелких электронных систем.

Система впрыска и зажигания

За питание топливных форсунок отвечает предохранитель 15. Реле разделены на три участка. Элементы 3/12/14 отвечают за работу систем подачи топлива в двигатель.

Центральный замок

Большая часть версий оборудована выносными элементами защиты ЦЗ. Предохранитель агрегата находится под приборной панелью. Роль релюшек выполняют клавиши управления запорным механизмом.

Зарядка

Питание аккумуляторной батареи контролируется регулятором напряжения и дополнительным реле, вынесенным на левое крыло автомобиля. Такая конструкция свойственна большинству версий и комплектаций.

Люк

При наличии опции искать элементы следует под приборкой. Элементы могут быть установлены на одном из резервных гнезд. Точное расположение деталей следует искать в руководстве пользователя автомобиля (место установки отличается в зависимости от года и модификации авто).

Стеклоподъемники

Реле 21 отвечает за работоспособность системы комфорта в машине. Штатного предохранителя в системе нет, его роль возложена на переключатели.

Кондиционер

Питание управлением муфты компрессора проходит через предохранитель 19. Силовые магистрали элемента проведены через реле 19. Остальное оборудование питается от релюшки 1.

Магнитола

Заводская система акустического сопровождения запитана через предохранитель 22 стандартного монтажного блока. Некоторые водители переделывают систему на манер прикуривателя. От аккумулятора выводится отдельная магистраль с независимым предохранителем, что позволяет снять нагрузку с цепи и минимизировать процент отказа ввиду подключения чрезмерно мощного потребителя.

Стеклоочиститель

За работу магистралей отвечают предохранители 4 и 5 для задней и передней части автомобиля соответственно. Прерыватели запитаны от релюшек 2 и 8, аналогично. Разделение на участки позволяет независимо активировать отдельные части конструкции.

Почему на Пассате часто перегорают предохранители

В сети масса случаев, когда пользователи жалуются на частые отказы и их выход из строя. Наиболее частыми причинами выступают факторы.

1. Изношенность проводки. Машины устаревшего типа часто эксплуатируются без должного ухода и контроля, что провоцирует растрескивание изоляции, окисление контактов.
2. Попадание воды в контактные группы. Также причиной может стать конденсат.
3. Подключение энергоемких потребителей, чья мощность выше номинала проводки.

Описание и назначение предохранителей и реле VW Passat B6

Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).

Конструкция предохранителя:

• корпус;
• контактная группа;
• рабочая область.

Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.

Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:

Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».

Предохранители моторного отсека «Пассата B6» 2005-2010 гг.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.

Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.

Ручной тормоз

Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.

Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.

Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.

Прикуриватель

Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.

Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.

Бензонасос

Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.

Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

Как снять блок предохранителей Пассат Б3

Чтоб демонтировать монтажный блок потребуется выполнить определенную последовательность действий.

1. Обесточить машину.
2. Снять облицовочную крышку монтажного блока.
3. Отжать крепежные клеммы и потянуть панель на себя.
4. Далее потребуется перевернуть модуль и отключить контактные группы проводки.
5. После этого можно снять панель с автомобиля.

Сборка детали выполняется в обратной последовательности.

Проверка и устранение неисправности включения вентилятора пассат б3

Проверка и замена предохранителей

Чтобы проверить элемент нужно знать особенности его конструкции. Внутри прозрачного корпуса находится плавкая вставка. Если деталь повреждена, элемент будет разорван.

Чтобы заменить поврежденную плавкую вставку потребуется.

1. Открыть монтажный блок, предварительно обесточив машину.
2. Найти отказавший предохранитель.
3. Используя специальный пинцет или щипцы вынуть вставку с посадочного места.

Установка новой детали выполняется в обратной последовательности.

Важно. Категорически запрещено вынимать предохранители голыми руками.

Как проверить и заменить предохранители

Электрические цепи защищаются предохранителями ножевого типа, с характерным для тока защиты цветом. Плавкие предохранители Volkswagen Passat B3 надежно защищают проводку, но периодически некоторые требуют замены.

Визуально заметно, какой предохранитель в каком состоянии находится: подплавленный, без проволочного соединения контактов, деформированный, просто черный. Такие элементы защиты удаляются, ставятся новые. Если следы повреждений отсутствуют, используется устройство – мультиметр.

Перед сменой негодного элемента требуется обесточить электрическую цепь, вытянуть предохранитель из ячейки, желательно пинцетом. Поставить новый и подать питание в систему. Если плавкая перемычка опять сгорает, придется пересмотреть все связующую цепь. Если к предохранителю подключено для защиты несколько электрических цепей, то взаимодействовать нужно поочередно с каждой для выявления точной проблемной связки.
