Из чего состоит тормозная система ВАЗ 2114

Тормоза ВАЗ 2114 – жизненно важная система автомобиля. Это не громкие слова и каждый водитель согласится с этим. Также каждый водитель знает, что своевременный, качественный ремонт тормозной системы ВАЗ 2114 – залог ее безотказной работы.
Тормозная система на ВАЗ 2114 состоит из двух основных частей:

• Колесные механизмы – непосредственно воздействуют на крутящиеся с колесом элементы и замедляют его вращение.
• Привод – система передачи усилия от нажатой педали на колесные механизмы.

На «четырнадцатой» установлена двухконтурная система с гидравлическим приводом. Это означает, что усилие, созданное нажатием на педаль, создает давление жидкости (гидравлика) во всей системе. Это же давление заставляет работать колесные цилиндры. Понятие «двухконтурная» означает, что усилие педали передается по двум независимым друг от друга линиям (контурам) на пары колес. Контуры имеют диагональное распределение: заднее правое колесо работает совместно с передним левым, заднее левое – с передним правым колесом. При отказе одного из контуров такое решение позволяет сохранить устойчивость автомобиля при торможении, особенно на скользкой дороге и повороте.

Важно: главное условие работоспособности системы – ее герметичность. Поэтому крайне опасно эксплуатировать автомобиль с подтеканием жидкости. Также крайне опасно попадание воздуха в систему. По своим физическим свойствам воздух при сжатии многократно уменьшается в объеме, в отличии от жидкости, которая сдавливаясь практически не меняет объем. При торможении автомобиля с негерметичной системой педаль может «провалиться» и тормоза ВАЗ 2114 не сработают.

Схема тормозной системы ВАЗ 2114

Схема тормозной системы ВАЗ 2114 имеет классическую компоновку, аналогичную как вазовским моделям, так и автомобилям многих мировых брендов.

1. Главный тормозной цилиндр.
2. Металлические патрубки 1-го контура.
3. Гибкий шланг передних механизмов.
4. Бачок для жидкости.
5. Вакуумный усилитель тормозов.
6. Металлические патрубки 2-го контура.
7. Цилиндры задних колес.
8. Рычаг привода регулятора давления тормозов.
9. Гибкий шланг задних механизмов.
10. Регулятор давления.
11. Кронштейн регулятора давления.
12. Педаль.

Главный тормозной цилиндр ВАЗ 2114

Общий вид главного тормозного цилиндра (ГТС) под капотом автомобиля с бачком для жидкости и вакуумным усилителем.

Главный тормозной цилиндр создает давление в системе, распределяет его по контурам и передает на цилиндры колес. Состоит из двухсекционного корпуса, внутри которого движется поршень, приводимый педалью. Давление жидкости, созданное в ГТС, передается по контурам в колесные механизмы.

Вакуумный усилитель уменьшает усилие, прикладываемое к педали. Это делает систему более эффективной. Работа вакуумника напрямую зависит от работы двигателя. Вакуумный усилитель гибким резиновым шлангом связан с впускным коллектором двигателя. Разрежение (вакуум) в усилителе создается путем создания низкого давления во впускном коллекторе от движения поршней двигателя на такте впуска.

Регулятор давления задних тормозов изменяет усилие, прикладываемое к тормозным механизмам в зависимости от нагрузки на заднюю часть автомобиля. Он уберегает автомобиль от раннего или запоздалого замедления задних колес и повышает его устойчивость.

ВАЗ 2114 16 КЛ. Обзор тормозной системы.

Замена заднего тормозного цилиндра ВАЗ 2110, 2112, Лада Калина, Гранта, Приора и 2109, 2108

Особенности конструкции тормозной системы

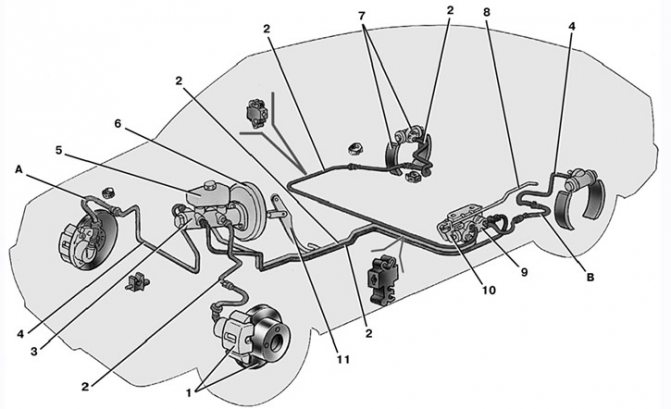

8.1. Схема гидропривода тормозов:

А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза; 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний–правый задний тормоза; 3 – главный цилиндр гидропривода тормозов; 4 – трубопровод контура правый передний–левый задний тормоза; 5 – бачок главного цилиндра; 6 – вакуумный усилитель; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления; 9 – регулятор давления; 10 – рычаг привода регулятора давления; 11 – педаль тормоза

На автомобиле применена рабочая тормозная система с диагональным разделением контуров (рис. 8.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель 6 и двухконтурный регулятор 9 давления в задних тормозах.

Стояночная тормозная система имеет привод на тормозные механизмы задних колес.

8.6. Тормозной механизм переднего колеса:

1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – рабочий цилиндр; 6 – поршень; 7 – уплотнительное кольцо; 8 – защитный чехол направляющего пальца; 9 – направляющий палец; 10 – защитный кожух

Тормозной механизм переднего колеса

дисковый, с автоматической регулировкой зазора между колодками и диском, с плавающей скобой.

Скоба образована суппортом 3 (рис. 8.6) и рабочим цилиндром 5, стянутыми болтами. Подвижная скоба прикреплена болтами к пальцам 9, установленным в отверстиях направляющей колодок. В эти отверстия заложена смазка, между пальцами и направляющей колодок установлены резиновые чехлы 8. К пазам направляющей поджаты пружинами тормозные колодки 4.

В полости цилиндра 5 установлен поршень 6 с уплотнительным кольцом 7. За счет упругости этого кольца поддерживается оптимальный зазор между тормозными колодками и диском. В вариантном исполнении на автомобили могут быть установлены колодки с сигнализатором износа накладки колодки.

8.7. Тормозной механизм заднего колеса:

1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – рабочий цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

8.8. Рабочий цилиндр тормозного механизма заднего колеса:

А – прорезь на упорном кольце; 1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер

Тормозной механизм заднего колеса

(рис. 8.7) барабанный, с автоматическим регулированием зазора между колодками и барабаном. Устройство автоматического регулирования зазора расположено в рабочем цилиндре. Его основным элементом является разрезное упорное кольцо 9 (рис. 8.8), установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25–1,65 мм.

Упорные кольца 9 вставлены в цилиндр с натягом, обеспечивающим усилие сдвига кольца по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие на поршне от стяжных пружин 3 и 7 (см. рис. 8.7) тормозных колодок.

Когда из-за износа накладок зазор 1,25–1,65 мм будет полностью выбран, буртик на упорном винте 10 (см. рис. 8.8) прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения поршни усилием стяжных пружин сдвигаются до упора сухарей в буртик упорного кольца. Так автоматически поддерживается оптимальный зазор между колодками и барабаном.

8.9. Привод стояночной тормозной системы:

1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Стояночная тормозная система

с механическим приводом, действует на тормозные механизмы задних колес. Привод стояночного тормоза состоит из рычага 2 (рис. 8.9), регулировочной тяги 4, уравнителя 5, троса 8, рычага 10 (см. рис. 8.7) ручного привода колодок и разжимной планки 8.

8.10. Датчик аварийного уровня тормозной жидкости:

1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт

Датчик аварийного уровня тормозной жидкости

механического типа.

Корпус 2 (рис. 8.10) датчика с уплотнителем 4 поджат к основанию 3 зажимным кольцом 5, навинченным на горловину бачка. Одновременно к торцу горловины поджат фланец отражателя 6. В этом положении зажимное кольцо удерживается двумя фиксаторами, изготовленными на основании 3.

Через отверстие основания проходит толкатель 7, соединенный с поплавком 9 с помощью втулки 8. На толкателе расположен подвижный контакт 11, на корпусе датчика — неподвижные контакты 10. Полость контактов загерметизирована защитным колпачком 1.

При понижении уровня тормозной жидкости в бачке до предельно допустимого подвижный контакт опускается на неподвижные контакты и замыкает цепь сигнальной лампы аварийного состояния тормозной системы в комбинации приборов.

Полезные советы: Прокачать тормоза без помощника можно двумя способами.

• Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, заверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см 2 ).
• Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру 3–4 раза. При пробном торможении проверьте работу тормозов.

Свободный ход педали тормоза при неработающем двигателе должен быть 3–5 мм. Слишком малый свободный ход свидетельствует о заедании колесного цилиндра и обусловливает повышенный расход топлива и ускоренный износ тормозных колодок, слишком большой — признак сверхнормативных зазоров в механизме педали или нарушения герметичности тормозной системы.

Если свободный ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», – в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична.

Устройство переднего тормозного механизма

Устройство переднего тормозного механизма на ВАЗ 2114

Передний тормозной механизм состоит из таких составляющих:

1. Тормозной диск. Непосредственно связан со ступицей колеса и вращается вместе с ним. Замедление вращения и остановка диска приводит к замедлению и остановке колеса.
2. Направляющая колодок. Служит обоймой для колодок и основанием для направляющих пальцев.
3. Суппорт. Объединяет в единый узел колодки, цилиндр, поршень и обеспечивает равномерную передачу усилия от обеих колодок на диск.
4. Тормозные колодки. Непосредственно воздействуют на диск, сжимая его с двух сторон и замедляя движение.
5. Цилиндр. Герметичная полость, в которой движется поршень.
6. Поршень. Под воздействием давления гидравлической жидкости прижимает колодку к диску. Благодаря системе «плавающая скоба», синхронно прижимается и вторая колодка. Это обеспечивает равномерный износ их накладок, диска и гарантирует эффективное торможение.
7. Кольцо для уплотнения. Предотвращает утечку жидкости и обеспечивает герметичность системы
8. Чехол для защиты направляющего пальца от попадания грязи, что дает беспрепятственное перемещение колодок.
9. Направляющий палец. Позволяет колодкам равномерно перемещаться и прилегать к диску всей плоскостью.
10. Защитный кожух. Защищает диск от попадания дорожной грязи.

Колеса спереди оборудованы дисковыми тормозами. Они автоматически регулируют зазор от колодки до диска. Суппорт и цилиндр образуют плавающую скобу, что создает одинаково равномерное усилие на обеих колодках. Этим достигается равномерный износ накладок. Для контроля их износа на внутренней колодке есть сигнализатор.

Вакуумный тормозной усилитель

Замечательное изобретение человечества, призванное облегчить усилия во время торможения. Но при износе диафрагмы способно доставить массу острых ощущений. Симптомы проблем с усилителем таковы:

• Педаль отчетливо проваливается, но тормозная жидкость, когда движок работает, остается на прежнем уровне;
• Если мотор заглушить, педаль по упругости сохраняет нормальные показатели;
• Объясняется ситуация просто: усилитель начинает действовать только при запущенном моторе, так что в молчащей машине он на тормоза никакого влияния не оказывает. Когда же усилитель вступает в дело, из-за порванной диафрагмы нужная степень разрежения в камере не достигается, и педаль уходит в пол.

Статья по теме:

«Как проверить вакуумный усилитель тормозов».

Однако прежде, чем устанавливать причины, почему проваливается педаль тормоза при работающем двигателе, нужно суметь остановиться на авто, что становится затруднительно – особенно в плотном движении и на скорости. Здесь главное – не дергаться и не паниковать.

Если КПП на машине механическая, остановить автомобиль можно просто двигателем, переключаясь на пониженную с перегазовкой. И всегда остается работающий ручник (который также рекомендуют время от времени проверять), способный выручить, даже если педаль отказала напрочь.

Тормозное устройство заднего колеса

Тормозное устройство заднего колеса на ВАЗ 2114

1. Ступичная гайка
2. Фланец ступицы. К ней крепится тормозной барабан
3. Нижняя стягивающая пружинка
4. Левая колодка
5. Упорная пружина
6. Цилиндр
7. Верхняя стягивающая пружинка
8. Направляющая планка
9. Эксцентрик
10. Правая колодка
11. Накладка колодки

Совет: при движении по глубоким лужам или через речку вброд, тормозные механизмы намокают. Это резко снижает эффективность торможения. Сразу после преодоления водного препятствия на прямом участке и малой скорости несколько раз затормозите. Накладки колодок, диски и барабаны нагреются и высохнут. Эффективность системы восстановится.

В целом тормозная система ВАЗ-2114 простая и надежная. Для человека, имеющего опыт управления автомобилей других марок, ее обслуживание на «четырнадцатке» не составит проблем. Но и те водители, кто впервые сел за руль автомобиля, легко смогут разобраться с принципом работы и особенностями эксплуатации тормозной системы ВАЗ-2114. Но помните: обслуживать тормозную систему лучше на гарантийных СТО у опытных мастеров.

Пропали тормоза на ваз 2107 педаль проваливается

Автомобиль должен всегда поддерживаться в полностью исправном состоянии. Одним из главных элементов транспортного средства является тормозная система. От ее исправного состояния зависит функционирование всего автомобиля и безопасность водителя. Именно поэтому, при первых же признаках неисправной работы педали тормоза и ее провала, необходимо обращаться к специалистам-автомеханикам.

Основные причины неисправности

Перед тем, как приступать к ремонту, следует определить причину проваливания. Это может быть:

1. Неисправности главного тормозного цилиндра;
2. Неотрегулированный промежуток между педалью и поршнем цилиндра;
3. Плохое качество тормозной жидкости или ее недостаточность;
4. Неправильно установленный тормозной диск или колодки;
5. Неисправный вакуумный насос.

Крайне важно оперативно определить, что вызывает провал педали тормоза. Поломка протекает плавно, иногда даже незаметно. При нажатии на педаль, она начинает очень легко нажиматься в пол.

Как диагностировать неисправность, если педаль тормоза проваливается

Для того, чтобы продиагностировать педаль тормоза на предмет поломки, необходимо провести ряд мероприятий. Рекомендуется сделать это на станции технического обслуживания, руками опытных специалистов. Она может стоить до 5 часов времени и круглую сумму. Однако, если финансовые возможности не позволяют отправиться на сервис, то при желании, любой автовладелец может решить проблему самостоятельно:

1. Нехватка тормозной жидкости. Следует просто проверить ее наличие и долить, в случае необходимости;
2. Проверка педали тормоза.
3. Проверка колодок и дисков. Провал педали может происходить из-за недостаточного давления на них;
4. Проверка тормозного цилиндра;
5. Проверка целостности насосов.

Как производится установка ГБО и регистрацией в ГИБДД и как избежать лишних неприятностей – смотрите здесь.

Выясняем, почему тормоз проваливается

Чаще всего педаль проваливается из-за того, что тормозная система обслуживается низкокачественной тормозной жидкостью. Такая жидкость может привести к тому, что тормозные шланги разбухнут и начнут распадаться. Для того, чтобы проверить, есть ли в них проблема, нужно продуть тормозные трубки. Для сравнения необходимо взять новую трубку и так же продуть, чтобы понять, насколько сильно засорен тормозной шланг автомобиля.

Воздушная пробка в тормозной системе – также может являться причиной провала педали. Воздух, который попал в тормозные трубки, начинает сжиматься. Происходит это ввиду износа магистралей или неправильного процесса замены тормозной жидкости. Нажатие на педаль тормоза осуществляет не процесс торможения, а сжимание воздуха. Колодки в таком случае практически неподвижны. Торможение малоэффективно или вовсе отсутствует.

Неполадки связанные с главным тормозным цилиндром (на фото). Его резиновые уплотнители могут разбухнуть и расслоиться. Обычно это проявляется при использовании тормозной жидкости низкого качества и из-за износа резины. Все это ведет к тому, что система подвержена разгерметизации и вытеканию жидкости. Решить такую неполадку можно путем замены уплотнителей из резины. После этого нужно прокачать систему, чтобы устранить ее завоздушивание. Замена главного тормозного цилиндра будет необходима в случае обильной выработки рабочих поверхностей.

Как проверить педаль тормоза

Проверка педали тормоза заключается в том, что при нажатии не должен происходить люфт в разные стороны, посторонние звуки и ее провал. Педаль со временем может проржаветь и не сможет функционировать в полном объеме. Решение проблемы – замена ее на новую. Помимо этого, следует определить, правильно ли отрегулировано расстояние между педалью тормоза и поршнем. Для этого педаль нажимается рукой, отпускается и осуществляется наблюдение за ней. Если педаль на определенном этапе возврата в исходное положение приостанавливается, то проблема в регулировке зазора.

При правильной регулировке педаль должна сначала двигаться плавно, а под конец туго. В случае если промежуток между педалью и поршнем недостаточен, тормозная жидкость будет застаиваться, из-за чего педаль не возвращается до конца, а остается ниже.

ОБЩАЯ ИНФОРМАЦИЯ

Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:

Расположение датчиков должно быть известно ответственному автолюбителю

• Положения распределительного фала (датчик фаз);
• Температуры охлаждающей жидкости ;
• Детонации;
• Давления масла;
• Датчик кислорода (лямбда зонд);
• Положения коленного вала;
• Скорости;
• Холостого хода;
• Массового расхода воздуха;
• Уровня топлива;
• Уровня бензина ;
• Уровня тосола;
• Положения дроссельной заслонки

Теперь рассмотрим датчики и их расположение более детально.

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

ДКП – устройство, подающее в ЭБУ информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование систем подачи топливной смеси и зажигания, а также форсунок инжекторного двигателя.

Данное устройство часто называют датчиком синхронизации, так как ЭБУ на основе полученной от ДКПВ информации определяет момент впрыска топлива в цилиндры движка. В случае поломки ДКПВ, в мозги четырнадцатой будет подаваться неправильная информация и двигатель потеряет свою работоспособность, поскольку будут происходить сбои в системе подачи топлива и форсунки не смогут нормально функционировать.

На четырнадцатую устанавливаются ДКПВ индуктивного типа, примерная стоимость нового устройства – 150 – 200 рублей. Расположен ДКПВ неподалеку ремня генератора, вблизи распредвала.

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ДПР нередко именуется датчиком фаз. Данное устройство есть у всех четырнадцатых с 16-клапанными двигателями, и у ВАЗ-2114 с 8-ми клапанными моторами с фазированным впрыском топливной смеси.

ДПР передает в ЭБУ данные о текущем цикле работы силового агрегата:

1. Какой клапан открыт,
2. Какая фаза газораспределения реализуется в данный момент.

На основании полученной информации ЭБУ определяет момент впрыска топлива так, чтобы бензин подавался прямо перед тем как откроется впускной клапан.

Расположено устройство на двигателе, возле головки блока цилиндров, неподалеку от воздушного фильтра.

Датчик фаз на ВАЗ 2114

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ДПДЗ является одним из ключевых устройств, правильность функционирования которого зависит влияет на работу топливной системы. Как понятно из названия, ДПДЗ передает в мозги четырнадцатой информацию о том, под каким углом в конкретный момент времени размещена дроссельная заслонка

Одна из главных характеристик ДПДЗ – частота сигнала, исходя из изменения которой блок управления движком определяет степень нажатия на педаль газа, что дает возможность мозгам выбрать оптимальный режим охлаждения мотора и количество подаваемого топлива.

ДПДЗ является частью дроссельного узла. Расположен он на корпусе дроссельной заслонки, рядом с датчиком холостого хода.

ДАТЧИК ДЕТОНАЦИИ

Правильно работающий ДД – залог нормального функционирования мотора четырнадцатой. В случае его поломки движок будет троить и увеличится расход бензина.

ДД реагирует на вибрации двигателя, информация о которых передается на ЭБУ, что дает возможность ЭБУ подобрать правильный угол опережения зажигания (момент воспламенения бензина в цилиндре).

Устройство закреплено на блоке цилиндров мотора рядом с вентилятором, между 2 и 3 цилиндром.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДТОЖ (также именуется как датчик температуры двигателя ВАЗ 2114) находится месте, где на корпусе системы охлаждения цилиндров размещен впускной патрубок, к которому подводится трубка для подачи тосола.

Что делать, если педаль тормоза медленно возвращается

О важности стабильного и надежного функционирования всех элементов тормозной системы транспортного средства сказано достаточно. В полной мере данное утверждение относится и к тормозной педали, поскольку именно ее поведение, как правило, сигнализирует о возникновении большинства проблем с тормозами автомобиля. В данной статье мы рассмотрим некоторые, наиболее распространенные, неисправности тормозной системы, индикатором которых служит тормозная педаль.

a) Педаль тормоза медленно проваливается

Одной из возможных причин проваливания тормозной педали может быть выполненная накануне замена тормозных колодок. Устраняется путем долива тормозной жидкости до рекомендуемого инструкцией по эксплуатации транспортного средства уровня и последующим удалением воздуха из контура тормозной системы.

Замена тормозных дисков – еще одна из наиболее распространенных причин проваливания педали тормоза. Процесс «обкатки» новых дисков не превышает 500 километров пробега и если проблема не исчезла, немедленно приступайте к поиску ее (проблемы) источника. Им могут быть:

• Деформационные изменения конфигурации тормозного диска.
• Сбои в работе системы антиблокировки колес (при ее наличии).
• Нарушение работоспособности главного тормозного цилиндра (далее по тексту ГТЦ).

Внимание! В случае замены ГТЦ рекомендуется произвести полную замену тормозной жидкости с последующей процедурой удаления воздуха из магистралей системы тормозов.

Нарушение герметичности контура тормозной системы вследствие возникновения трещин в трубопроводах. Неисправности вакуумного усилителя тормозов (далее по тексту ВУТ).

b) Педаль тормоза медленно возвращается Эта неисправность наряду с возможностью возникновения негативных последствий, характеризуется довольно серьезными неудобствами управления транспортным средством, поскольку тормозную педаль приходится возвращать в первоначальное положение принудительно. Причин, по которым педаль медленно возвращается (или вообще не возвращается) в исходное положение, несколько:

• Коррозия конструктивных элементов тормозной педали или ее тяги.
• Некорректная регулировка технологического зазора между поршнем ГТЦ и элементами педали. Определяется по характерному изменению движения тормозной педали при мягком нажатии на нее рукой. Зазор, величина которого меньше величины, определенной инструкцией по эксплуатации транспортного средства, не позволяет педали своевременно возвращаться в исходное состояние из-за давления излишков тормозной жидкости.
• Уровень тормозной жидкости в системе тормозов не соответствует требованиям инструкции производителя.
• Нарушение работоспособности главного тормозного цилиндра.

Еще одной из наиболее распространенных причин нарушений работоспособности узла тормозной педали является низкое качество тормозной жидкости, залитой в тормозную систему транспортного средства. Тормозная жидкость, в состав которой включены компоненты, вызывающие набухание (усадку) резиновых элементов или расслоение внутренней поверхности трубопроводов – источник подавляющего большинства проблем, возникающих в тормозной системе автомобиля. Во избежание нарушения работоспособности агрегатов тормозной системы используйте только те марки тормозной жидкости, качественно-эксплуатационные параметры которых, полностью соответствуют требованиям производителя.

Логика повествования после вскрытия причин вышеназванных негативных явлений, связанных с некорректным поведением педали тормозов, требует доведения информации о способах устранения обнаруженных неисправностей. Основным методом ремонта элементов тормозной системы (ГТЦ, ВУТ, тормозные колодки, трубопроводы), к сожалению, служит их замена новыми узлами и агрегатами. Исключение составляет нарушение величины зазора между тормозной педалью и штоком цилиндра, здесь достаточно корректно выполненной регулировки. Кроме того, после проведения ремонтно-восстановительных работ в обязательном порядке удалите воздух из контура системы и долейте (до необходимого уровня) тормозную жидкость.

Отличия в работе задних и передних механизмов

Задние тормоза в моделях «Лада Самара» получили барабанный принцип работы. Система оснащена специальными колодками, которые отличаются от переднего механизма полукруглой формой. За счет статического расположения они раздвигаются в стороны, тем самым замедляя ход колеса. Простыми словами, элементы прижимаются к диску и взывают замедление ВАЗ 2114 при нажатии соответствующей педали. Задние тормоза оснащены вентилируемым механизмом, но его работу нельзя назвать эффективной. При высокой скорости можно даже визуально заметить, как нагреваются диски задних колес.

Передние колеса ВАЗ 2114 оснащены дисковыми механизмами, в устройство которых входят суппорты и колодки. Принцип работу у них такой же, как и у дисковых, но в этих механизмам нагрузку на себя принимают и суппорты. Замедление колес осуществляется за счет повышения давления рабочей жидкости. Здесь тоже предусмотрена вентиляция. Дисковая система работает на порядок эффективнее, чем барабанная. В целях экономии задние колеса комплектуются примитивными механизмами.

Воздух в тормозах как исправить проблему

Вакуум тормозов – наиболее частая причина Другое дело, если фактура звука существенно отличается на слух. То есть шипение получается довольно громким и как бы захлебывающимся.

Одновременно при надавливании на тормозную педаль на холодную ощущаем излишнюю тугость ее хода. А также – плавучесть оборотов движка (а иногда и заглохнуть может)

В подобных случаях следует обратить пристальное внимание на вакуумный усилитель, как возможную причину неполадок

Ну, тугая педаль, конечно, еще может быть и от мороза, к примеру, пока главный не прогреется. Но вот обороты и довольно сильное шипение – это уже прямые указатели, что нужно смотреть под капот! Как его проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу – еще и перегрузкам. Происходит это регулярно даже при размеренном и неторопливом ритме – от данной проблемы никуда не денешься. Поэтому этот узел должен подвергаться регулярному тестированию, чтобы обеспечивать водителю и пассажирам максимальную безопасность езды. Так и в истории с вакуумом для тормозов. Как правило, неполадки в его работе происходят из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Она лопается, трескается, перестает выполнять возложенные на нее обязанности – нагнетать вакуум. Иногда сбои дает и выпускной клапан. Доступная каждому водителю проверка работоспособности вакуума своими силами осуществляется следующим способом. Заводим движок и даем ему некоторое время поработать на холостых, чтобы он достиг ;

1. Глушим мотор;
2. Нажимаем на тормоз;
3. Первое нажатие ничем не будет отличаться от обычного, штатного при работающем агрегате.
4. Педаль нужно выжать максимально: при этом в усилителе идет выдвижение диафрагмы и создается вакуум;

Отпускаем педаль, выжимаем ее повторно. Если с системой нелады, то во время второго подхода вакуум не сможет создаваться, и вы будете тактильно наблюдать нехарактерный малый ход самой педали. Эти перемены говорят о поломке в усилителе тормоза.

Доброго времени! Мужики, подскажите, намаялся. ваз 2115, 2004 г.в. Шипит педаль тормоза при нажатии, ненажатая и выжатая в пол не шипит, теперь о тормозах – все новое, все тормозные цилиндры вкруг новые, новый колдун, новый главный, трещал вакуумник – поменял, новый, не трещит. Поменял шланг на вакумник, один хрен шипит педаль, при том машина хорошо тормозит и главное, не перепускает. В чем причина? Часто езжу с ребенком, очково. Шипит педаль тормоза ваз 2114.

Почему педаль мягкая

Из-за определенных неполадок неисправной может оказаться также и лягушка педали тормоза. Такая неприятность может идти «в полном комплекте» вместе с иными сопутствующими. Очень часто мягкая педаль тормоза является прямой причиной значительного ухудшения контроля над автомобилем.

Мягкая педаль тормоза может являться простой особенностью модели. Причиной неисправностей может являться попадание воздуха в соответственную систему. Исправляется все путем прокачивания самого тормоза, чтобы обезопасить его от возможных неполадок.

В свою очередь, воздух может попасть в систему многими путями, и если появляются проблемы с ней, то, скорее всего, виноват именно он. Трубопровод вполне может потерять герметизацию или даже лопнуть в таком случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, также возникают соответственные неполадки. Сопутствующей поломкой нередко является заклинивание поршня. Желательно провести диагностику цилиндров и проверить тормозную жидкость. Довольно неплохо было бы также провести полную проверку работоспособности машины, чтобы определить наличие скрытых проблем, если таковые имеются.

Проваливается педаль тормоза ваз 2114

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

• Список форумов AUTOLADA.RU
• Семейство «Самара»

• 1
• 2
• >

Предлагаю создать спецроту по борьбе с тошнотами,на велосипедах,чтоб непременно с омоном и ссаными тряпками подгоняли

и только в конце хода.

Может плохо прокачал,и воздух в системе остался?

Предлагаю создать спецроту по борьбе с тошнотами,на велосипедах,чтоб непременно с омоном и ссаными тряпками подгоняли

Да вряд-ли, почти 0.5 влил

Куда копать? Это ВУТ или ГТЦ ,

, в конце хода педальки!

Ну не может у нормально прокаченной и исправной системы схватываться тормоза, в конце хода педальки!

может нерегулированый шток,слабо натянутый ручник,ЗТЦ стягиваются пружиной в обратку при изношеных колодках и барабанах.засаленые колодки

нельзя отнести к ИСПРАВНОЙ системе.

Это к засаленности .

ты видал что на дорогах наших любимых творится?я в зимний сезон чутли не каждый месяц задние чистил.тупо тормозить переставали.

Только вопрос — о проваливании педали тормоза

хватает резко и только в конце хода. ВУТ скрипит. В чём проблема?

Тоже самое было когда прокачивал через пробку со штутцером, с помощью насоса, да ещё и по суху

Значит так прокачал.

Предлагаю создать спецроту по борьбе с тошнотами,на велосипедах,чтоб непременно с омоном и ссаными тряпками подгоняли

Всем привет! Вот и начались сезонные проблемы. вчера ехал по городу,притормаживаю на светофоре. бац..а педаль тормоза уходит далеко и хватает только в самом конце.Остановился посмотрел уровень тормозухи,всё в норме,поехал,педаль ведёт себя нормально,т.е. тормозит машина уже даже когда слегка нажимаю на неё ,поворот,притормаживаю, и опять педаль уходит далеко.Сегодня на заглушенной машине попробовал накачть тормоза,чтобы педаль стала «каменной»,как это было раньше,да нифига не вышло, педаль потеряла упругость и осталась мягкой.Куда копать? Это ВУТ или ГТЦ ,что то боязно с такими тормозами кататься?

Проверь резиноваые шланги. Есть большая вероятность что порвался какой либо. Недавно у отца была аналогичная проблема так же провалилась педаль, а уровень не падал. Поскольку грязная пора я ему рекомндовал заехать в сервис, так он 2 дня катался

. Потом заехал на сервис -заменили шланг- считай 1 контур пахал. Но он не гонщик аккуратно ездит.

Почему педаль тормоза проваливается при торможении и что делать

У вашего автомобиля неожиданно появились проблемы с тормозами? Не нужно впадать в панику. Есть специальные приемы, благодаря которым вы постепенно сбросите скорость и остановите автомобиль даже в этом случае. Самым полезным инструментом в этом случае является стояночный тормоз, или «ручник».

Он может замедлить и остановить машину, если она ехала со скоростью в пределах 20–40 км/ч. Но если у вас маленький водительский опыт, не нужно резко поднимать «ручник» на средней и высокой скорости, особенно, когда движетесь по мокрой, обледенелой или заснеженной дороге. Вашу машину может занести, раскрутить, выбросить с дороги, вынести на встречную полосу, пр.

Когда необходима замена задних тормозных колодок на ваз 2114

Задние барабаны стираются не так быстро, как передние блины, так как передний контур срабатывает раньше, чем здании, но все ровно за определены срок службы задние барабаны нуждаются в замене.

Стоит отметить, что задняя тормозная система не чем не отличаются от модели ВАЗ 2108, 2109, 2113, 2114, 2115.

В этой статье мы расскажем, как правильно заменить в переднеприводном автомобили модели ВАЗ задние тормозные колодки.

Задние колодки

Определенного времени замены тормозных колодок нет, но как правило выполняют замену колодок примерно через 70 тыс. км. пробега.

Но в основном бывают различные причины для замены деталей в тормозных барабанах:

• В первую зависит от манеры езды водителя;
• Качественных колодок;
• Качество фрикционных накладок и барабанов;
• Условие использования автомобиля.

Зачастую при резком торможении приведет к быстрому износу фракционных накладок.

Быстрей расходуются детали, трущиеся между собой в сырой влажной среде.

Если не равномерно выработанные барабаны, то новые колодки также будут вырабатывается неправильно. В данный момент задние тормозные колодки ВАЗ 2114 изготавливают много различные компании. Но самое лучшие качество будет у оригинальных производителей.

Сейчас существует много различных фирм, которые зарекомендовали себя, лучшим качеством по доступным ценам. Но не стоит вестись на недорогие детали, потому что есть в них мелкие, но важные недоработки.

Они выражаются в качестве:

• метала;
• накладок;
• не соответствуют заводским параметров запчасти.

Задние тормозные колодки на ваз 2114 как выбрать

Если вы задаетесь вопросом какие тормозные колодки задние на ваз 2114 вам выбрать, рекомендую ознакомиться с этой таблицей самых удачных брендов производителей колодок на ваз 2114.

Торговая марка	Номер передние	Номер задние	Отзывы потребителей
Ferodo Premier	TAR527B	FSB240	Не портят диск, бесшумные, равномерное торможение. Но очень много подделок.
Brembo	P41004	S41503	Износостойкие, хорошая теплоотдача, на большой скорости не перегреваются
Lukas TRW	GDB1446	GS8210	Стабильные тормозные свойства при любых перепадах температур.
ATE	13046029652	03013702312	Оптимальное соотношение цена/качество. Бесшумное эффективное торможение. Щадят диски
Girling	6114461	5182109	Высокое качество. Даже при плохом состоянии тормозного барабана притираются и не скрипят
Ferodo Premier	FOB 1325	FSB240	Долговечные, хорошо выдерживают экстремальное вождение.
Bosch	0986491700	986487813	Долговечные накладки, почти не изнашиваются после пробега 20 тыс. км.

Размеры задних тормозных колодок ВАЗ 2114

У всех колодок разный размер, и по этому они могут не подойти на ваш автомобиль, в этом случае рекомендую при покупке колодок на ваз 2114 ознакомиться с их размерами.

Характеристики	Передние дисковые	Задние барабанные
Длина, мм	104,3	179
Высота, мм	62,1	146
Толщина, мм	17,5	68

Тормозной барабан

Задний тормозной барабан считается одним из главных элементов тормозной системы колеса, и взаимодействует в момент, когда разжимаются колодки.

Автомобиль производит торможения за счёт взаимодействия колодок с барабаном при нажатии тормоза.

Барабанная система тормозов, является мене эффективная чем дисковая и является устаревшей. Но является мене уязвимой.

Сообщества › ВАЗ: Ремонт и Доработка › Форум › Проваливается педаль тормоза.

Подскажите пожалуйста. При эффективном торможении со 100 км педаль нажимаешь полностью тормоз, машина тормозит потом проваливается педаль тормозит менее эффективно, давишь дальше тормозит. При этом на приборке загорается значок колодок, я так понимаю обозначает недостаточный уровень тормозной жидкости.

Такое происходит именно при торможении педали в пол Уровень тормозной жидкости в норме.

Подскажите куда глядеть.

Для начала проверь ГТЦ и вакуумник.

Нажимаем на педаль тормоза и держим, заводим мотор, педаль тормоза должна чуть уйти вниз. Если не ушла, то проверяем шланг вакуумника и клапан вакуумника. Возможно под замену. Далее не отпускаем педаль тормоза 40-60 секунд.

Если при удержании педали тормоза педаль провалится, то ремонт или замена ГТЦ(кому как больше нравится). Если же не проваливается педаль, то ГТЦ исправен, манжеты не перепускают.

Если тормозная жидкость давно не менялась, то стоит наверное её заменить, возможно вода попала(конденсат и тд), эффективность тормозов тогда падает при торможении, жидкость закипает и теряет свои свойства не в лучшую сторону.
