Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2110, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

• Найдите уклон, у которого имеется около 25 градусов;
• Включите ручник в необходимое положение;
• Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
• При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
• Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
• Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
• Если при этом машина начала движение, РТ требует настройки;
• Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

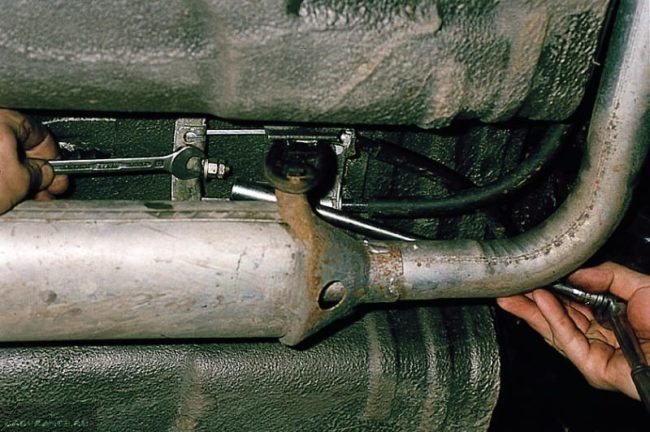

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

1. Поднимите ручку ручника на 2-3 щелчка из салона.

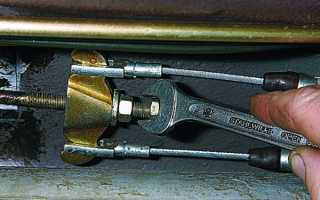

2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Рекомендуем: Как отличить восстановленные шины от новых

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

1. Ослабьте натяжение контрирующей гайки троса РТ.
2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.

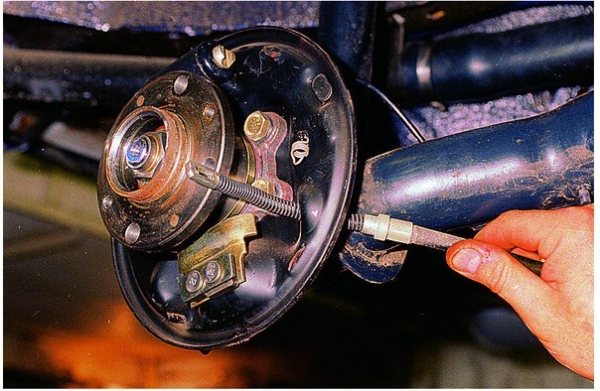

4. Открутите наконечник троса привода от приводного рычага.
5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
9. Рассоедините наконечник тросика РТ с уравнителем.
10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Регулировка хода троса ручника на ВАЗ-2110

Рычаг должен крепко затягивать трос при 2-4 щелчках.

1. Колодки ставятся на место и надеваются колеса. Они должны изначально вращаться свободно при отпущенном рычаге.
2. Потом на автомобиле стоит проехать 1-2 километра. При этом надо несколько раз затормозить.
3. Потом стоит попробовать барабан рукой. Он не должен быть горячим. Когда он нагреется сильней, то трос нужно немного отпустить.
4. Всю процедуру повторять до тех пор, пока барабан не перестанет греться.

Крутить гайку ручника намного удобнее головкой с удлинителем.

Проверка на склоне

Также работу ручника можно проверить и на склоне. Для этого нужно заглушить мотор и поставить авто на ручник, включив нейтральную передачу. Он не должен двигаться самостоятельно при уклоне в 25%!. Когда он начнет катиться, то трос стоит подтянуть.

Рекомендуем: Расшифровка маркировки M S на резине

Как узнать о необходимости регулировки

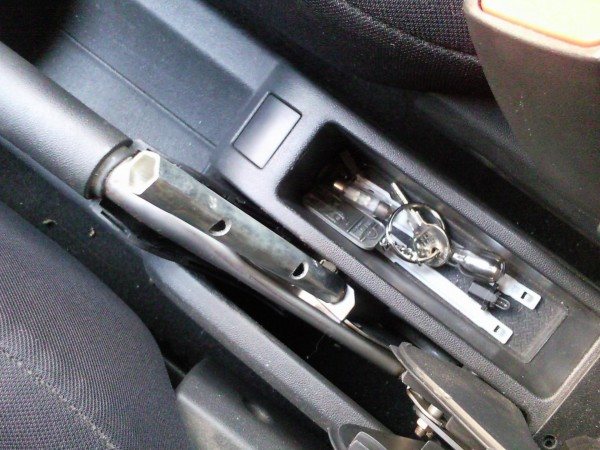

Ваз 2110 как подтянуть ручник

Определить, что стояночный тормоз требует регулировки, можно путём небольшой проверки. Её стоит в обязательном порядке проводить хотя бы через каждые 30 тыс. км автомобильного пробега, даже если, на первый взгляд, ручник работает вполне нормально. Также рекомендуется проверить устройство в случае его несрабатывания – например, при самопроизвольном движении автомобиля уже постановки на тормоз. Такая проблема может быть решена заменой тяги ручника, но чаще всего достаточно и регулировки.

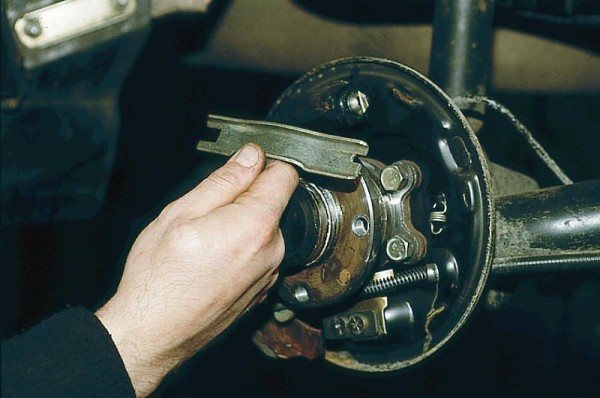

Ваз 2110 не отпускает ручник

https://youtube.com/watch?v=uhIemRgZouI

Ручной тормоз. Разборка и регулировка. ВАЗ 2110-2112.

РЕГУЛИРОВКА РУЧНИКА ВАЗ 2110 2111 2112

Замена троса ручника на ВАЗ 2109 и 2110. Обойдемся без СТО

Качусь с горки или замена троса ручника на ВАЗ 2109 и 2110 в гаражных условиях. Тема достаточно актуальная в виду того, что степень фиксации ручного тормоза всегда интересовала каждого водителя. Как ни крути, а это дополнительный гарант безопасности как на трассе, так и на стоянке. В некоторых случаях аварийные ситуации случаются из-за того, что большинство водителей пренебрегают правилами эксплуатации ручным тормозом, или же сознательно доводя его до неисправного состояния. О том, как правильно им пользоваться и что для этого необходимо давайте рассмотрим ниже.

Принцип действия и алгоритм замены

Замена троса ручника на ВАЗ 2109 и 2110 проводится своими силами в течении получаса, если вы конечно не лентяй и не поедете в автосервис для проведения ремонта. Для этого нам необходимо следующее оборудование и инструменты:

При условии, что это все у нас готово, то мы можем приступать к ремонту. Итак,

• Обязательно наличие эстакады или смотровой ямы, так как без них мы не сможем попасть под днище авто;

Для тех, кто не до конца разбирается, ручник во всех автомобилях находится между двумя передними сидушками. Его могут накрывать различные ящички — бардачки, но это не важно. Основное назначение — фиксация стоянки авто без посторонней помощи, даже когда включена нейтралка и под колесами находится дорога под уклоном, что составляет соотношение не более 1/4.

Стояночный тормоз винт-гайка

Такие тормозные механизмы для стояночного тормоза применяются в ряде зарубежных автомобилей. Ниже приводится конструкция и принцип работы стояночного тормоза, применяемого на автомобилях Вольво.

При подъеме рычага стояночного (ручного) тормоза трос перемещается относительно оплетки, опирающейся на кронштейн 9 и за рычаг 8 поворачивает вокруг оси вал 7, на другом конце которого расположена пластина 6 с тремя коническими гнездами переменной глубины. В каждом гнезде находится шарик 11. Вместе с кольцом 10 эти детали образуют механизм, который при проворачивании за­ставляет вал 7 перемещаться в осевом направлении. Конические гнезда выполнены так, что первоначально большое, по отношению к вращательному, осевое перемещение, становится малым тем самым увеличивая передава­емое усилие. Осевое перемещение вала 7 передается на головку винта 5, который, сжи­вая пружину 12, через гайку 4 передает усилие поршню 3, смонтированному в плаваю­щей скобе 13, и вместе со скобой, действуя через тормозные колодки 2, зажимает тор­мозной диск 1.

Эффект саморегулирования стояночного тормоза происходит за счет то­го, что по мере износа пары «тормозные колодки — тормозной диск» появляется увели­ченный зазор и, не встречая сопротивления, вал 7 проворачивает винт 5 относительно гайки 4, что приводит к уменьшению зазора между тормозными колодками и диском. Пара «винт-гайка» (поз. 5 и 4) имеет люфт в резьбовом соединении, что позволяет тор­мозному механизму освободить тормозной диск, когда стояночный тормоз не задейст­вован.

Рис. Механизм стояночного тормоза: 1 – тормозной диск; 2 – тормозные колодки; 3 – поршень; 4 – гайка; 5 – винт; 6 – пластина; 7 – вал; 8 – рычаг; 9 – кронштейн; 10 – кольцо; 11 – шарик; 12 пружина; 13 – плавающая скоба

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

Если регулировка не помогла

Случаев, когда регулировка стояночного тормоза не дала никакого эффекта, не так много. Тем не менее, это не повод отчаиваться.

Можно привести несколько ситуаций, при которых требуется обязательно заменить трос стояночного тормоза:

• Трос оборвался;
• Наконечники дали слабину;
• Нити троса имеют растягивания, которые с течением времени могут превратиться в полноценный разрыв;
• Трос с трудом перемещается внутри оболочки даже после обильной смазки.

Регулировка и проверка

• Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
• После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
• Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
• Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
• Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
• Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю. Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником.

Замена

Есть одно важное условие — вам потребуется помощник. Его задача будет заключаться в сильном натягивании троса, что позволит грамотно установить уравнитель.

Последовательность работ по замене тросика выглядит следующим образом:

• Опустите рычаг ручного тормоза максимально вниз;
• Снимите тормозной диск с колеса, где проводится замена элемента;
• Снимите с подушек подвесок глушитель, а с задней подвески — резонатор;
• Опустите вниз выхлопную систему;
• Демонтируйте регулировочную гайку и контргайку;
• Снимите уравнитель;
• Теперь извлеките из уравнителя наконечники троса;
• Достаньте наконечник оболочки уравнителя из кронштейна, который располагается на кузове автомобиля;
• Отогните скобки, которые крепят трос;
• Снимите сзади тормозную колодку и демонтируйте наконечник троса от рычага;
• Несколько ослабьте гайку, с помощью которой крепится держатель троса на заднем мосту;
• Извлеките трос из держателя, потом из кронштейна, после чего достаньте через тормозной шип;
• Поставьте на новое место новый трос и выполните процедуру сборки, следуя в обратной последовательности указанных процессов;
• Убедитесь, что тросы в кронштейне обязательно располагаются накрест;
• Завершив установку нового элемента, выполните регулировку ручного тормоза.

Как видите, задача действительно имеет определенные нюансы, но ничего сложного из себя не представляет, если иметь некоторый опыт и опираться на руководство по эксплуатации ВАЗ 2110. Как правило, там все прописано.

Не лишним будет дополнить свои навыки и знания видеоуроками или консультацией у знакомого со станции технического обслуживания. Но если в собственных силах вы не уверены, рисковать и проводить замену троса ручника самому не стоит. Лучше потратить больше денег, но поручить работу специалистам.

#13 — Замена ручника на ВАЗ-2110

Что нужно, чтобы отрегулировать ручник

Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

С чего начать регулировку

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

• автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
• проверяется положение рычага тормоза – оно должно быть крайним нижним;

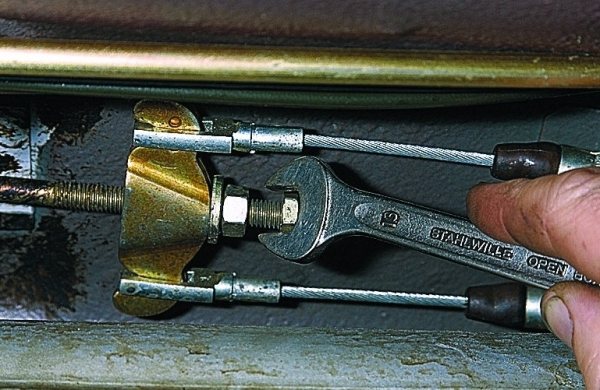

• при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
• Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

Примечание. При закручивании регулировочной гайки шток необходимо придерживать пассатижами.

Ваз 2110 подтянуть ручник

• теперь следует убедиться в том, что полный ход рычага составляет от 2 до 4 щелчков;
• после того как рабочий ход проверен, следует затянуть контргайку уравнителя, при этом придерживая регулировочную гайку ключом.
• рычаг ручника опускается вниз, после чего руками проворачивается задние колёса. Их вращение должно происходить равномерно и без заеданий.

Примечание. Если приводной трос ручника так и не получилось натянуть в процессе регулировки, эту деталь следует заменить.

Ваз 2110 регулировка ручного тормоза

Что нужно, чтобы отрегулировать ручник

Для регулировки стояночного тормоза понадобится наличие одного из следующих приспособлений:

При отсутствии всех этих условий, которые вряд ли способен обеспечить любой рядовой водитель, можно обойтись и опорными «козлами», которые устанавливаются под заднюю часть кузова после её поднятия при помощи домкрата. Также стоит предусмотреть наличие в наборе двух ключей «на 13» и пассатижей.

С чего начать регулировку

Ваз 2110 не работает ручник

Процесс регулировки стояночного тормоза проходит следующим образом:

• автомобиль устанавливается на эстакаду (или канаву, или вообще приподнимается домкратом);
• проверяется положение рычага тормоза – оно должно быть крайним нижним;
• при помощи первого ключа ослабляется контргайка, с одновременным удержанием вторым ключом регулировочной гайки.
• Заворачивается регулировочная гайка до того момента, пока не натянется трос привода ручника.

Как узнать о необходимости регулировки

Ваз 2110 как подтянуть ручник

Определить, что стояночный тормоз требует регулировки, можно путём небольшой проверки. Её стоит в обязательном порядке проводить хотя бы через каждые 30 тыс. км автомобильного пробега, даже если, на первый взгляд, ручник работает вполне нормально.

Также рекомендуется проверить устройство в случае его несрабатывания – например, при самопроизвольном движении автомобиля уже постановки на тормоз. Такая проблема может быть решена заменой тяги ручника, но чаще всего достаточно и регулировки.

Ваз 2110 не отпускает ручник
