Рулевой механизм ВАЗ 2107 — краткое описание
Механизм рулевого управления ВАЗовской «семёрки» имеет довольно сложную конструкцию, которая обеспечивает надёжное управление автомобилем при разных дорожных ситуациях. Руль наделён хорошей информативностью, что исключает утомление водителя при поездках на дальние дистанции. При поворотах рулевого колеса на стоящем автомобиле имеются некоторые сложности. Однако как только машина начинает движение, руль становится не таким жёстким и управление улучшается.
Рулевому механизму присущ один нюанс — небольшой люфт, который является нормой. Объясняется это немалым количеством деталей в редукторе и наличием тяг. После модернизации на ВАЗ 2107 стали устанавливать травмобезопасную колонку, которая имеет составной вал. Её конструкция состоит из двух шарниров карданного типа, которые позволяют валу складываться при ДТП. Таким способом исключается травмирование водителя.

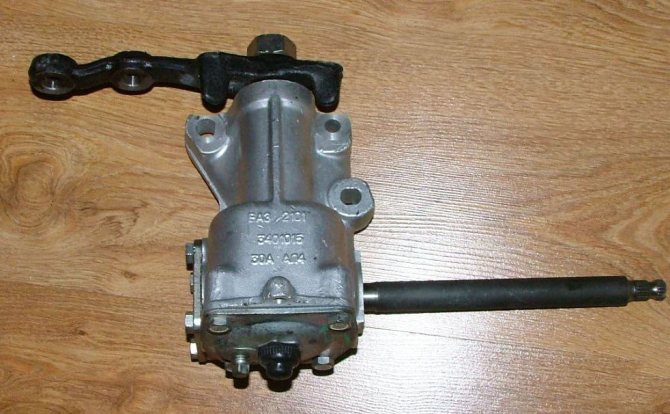

Рулевой редуктор предназначен для передачи усилия от руля на рулевые тяги для поворота передних колёс на заданный угол

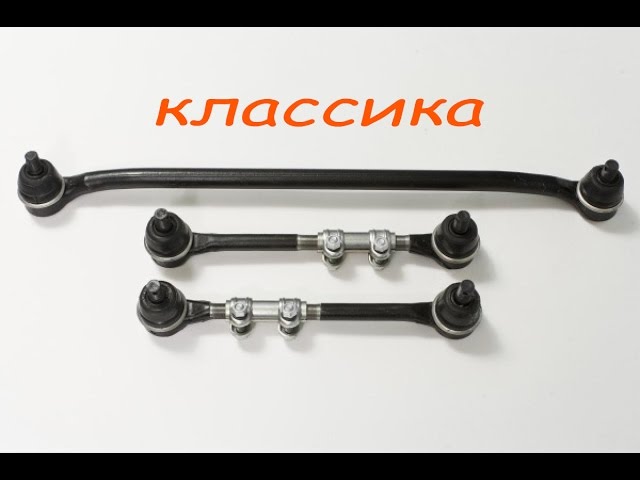

Замена рулевых тяг ВАЗ 2107
В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.
Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:
- Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
- Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
- Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
- Установить съемник рулевого наконечника.
- Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.
Примечание: при отсутствии съемника можно выбить палец из поворотного кулака молотком, нанося удары по рычагу вдоль оси. Можно облегчить работу, нанеся на палец средство WD-40. С его помощью палец выйдет из рычага намного легче.
- Расшпринтовать и выкрутить гайку второго пальца наконечника.
- С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
- Снять рулевую тягу.
- Установить новую тягу.
- Затянуть и зашплинтовать гайки на пальцах тяги.
Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.
Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.
Механизмы рулевого управления передне- и заднеприводных автомобилей имеют различную конструкцию. Во втором случае используется привод, поучивший название рулевой трапеции.
Устройство редуктора рулевого механизма
Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:
- узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
- рулевой колонки, которая поворачивает колёса на нужный угол.
Механизм рулевого управления состоит из:
- составного вала с карданной передачей;
- руля;
- рулевого редуктора червячного типа.
В конструкции есть следующие составные элементы:
- маятник;
- поворотные рычаги;
- рулевые тяги.

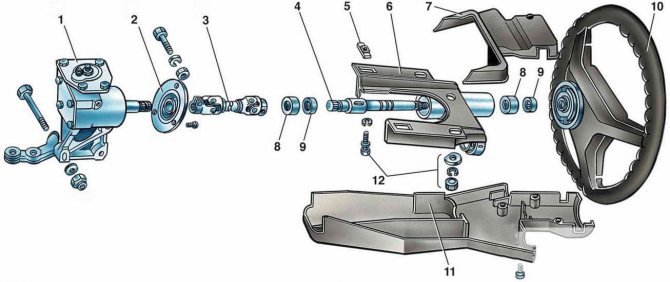

Конструкция рулевого управления: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна
Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:
- Водитель воздействует на рулевое колесо.
- Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
- Червяк вращается, что способствует перемещению двухгребневого ролика.
- Вторичный вал редуктора поворачивается.
- На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
- Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.
Сошка — тяга, которая соединяет рулевой редуктор с рулевой трапецией.
Признаки неисправности редуктора
По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:
- утечка масла из редуктора;
- посторонние звуки в механизме;
- для поворота руля требуется прилагать большое усилие.
Таблица: неисправности рулевого управления ВАЗ 2107 и способы их решения
| Неисправности | Метод устранения |
| Увеличенный свободный ход рулевого колеса | |
| Ослабление болтов крепления рулевого механизма. | Затяните гайки. |
| Ослабление гаек шаровых пальцев рулевых тяг. | Проверьте и затяните гайки. |
| Увеличенный зазор в шаровых шарнирах рулевых тяг. | Замените наконечники или рулевые тяги. |
| Увеличенный зазор в подшипниках ступиц передних колёс. | Отрегулируйте зазор. |
| Увеличенный зазор в зацеплении ролика с червяком. | Отрегулируйте зазор. |
| Слишком большой зазор между осью маятникового рычага и втулками. | Замените втулки или кронштейн в сборе. |
| Увеличенный зазор в подшипниках червяка. | Отрегулируйте зазор. |
| Тугое вращение рулевого колеса | |
| Деформация деталей рулевого привода. | Замените деформированные детали. |
| Неправильная установка углов передних колёс. | Проверьте углы установки колёс и отрегулируйте. |
| Нарушен зазор в зацеплении ролика с червяком. | Отрегулируйте зазор. |
| Перетянута регулировочная гайка оси маятникового рычага. | Отрегулируйте затягивание гайки. |
| Низкое давление в шинах передних колёс. | Установите нормальное давление. |
| Повреждение деталей шаровых шарниров. | Проверьте и замените повреждённые детали. |
| Отсутствует масло в картере рулевого механизма | Проверьте и долейте. При необходимости замените сальник. |
| Повреждение подшипников верхнего вала рулевого управления | Замените подшипники. |
| Шум (стуки) в рулевом управлении | |
| Увеличенный зазор в подшипниках ступиц передних колёс. | Отрегулируйте зазор. |
| Ослабление гаек шаровых пальцев рулевых тяг. | Проверьте и затяните гайки. |
| Увеличенный зазор между осью маятникового рычага и втулками. | Замените втулки или кронштейн в сборе. |
| Ослаблена регулировочная гайка оси маятникового рычага. | Отрегулируйте затягивание гайки. |
| Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка. | Отрегулирйте зазор. |
| Увеличенный зазор в шаровых шарнирах рулевых тяг. | Замените наконечники или рулевые тяги. |
| Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага. | Проверьте и затяните гайки болтов. |
| Ослабление гаек крепления поворотных рычагов. | Затяните гайки. |
| Ослабление болтов крепления промежуточного вала рулевого управления. | Затяните гайки болтов. |
| Самовозбуждающееся угловое колебание передних колёс | |
| Давление в шинах не соответствует норме. | Проверьте и установите нормальное давление. |
| 2. Нарушены углы установки передних колёс. | Проверьте и отрегулируйте углы установки колёс. |
| 3. Увеличенный зазор в подшипниках ступиц передних колёс. | Отрегулируйте зазор. |
| 4. Дисбаланс колёс. | Отбалансируйте колёса. |
| 5. Ослабление гаек шаровых пальцев рулевых тяг. | Проверьте и затяните гайки. |
| 6. Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага. | Проверьте и затяните гайки болтов. |
| 7. Нарушен зазор в зацеплении ролика с червяком. | Отрегулируйте зазор. |
| Увод автомобиля от прямолинейного движения в какую-либо одну сторону | |
| Неодинаковое давление в шинах. | Проверьте и установите нормальное давление. |
| Нарушены углы установки передних колёс. | Проверьте и отрегулируйте углы установки колёс. |
| Различная осадка пружин передней подвески. | Замените непригодные пружины. |
| Деформированы поворотные кулаки или рычаги подвески. | Проверьте кулаки и рычаги, негодные детали замените. |
| Неполное растормаживание одного или нескольких колёс. | Проверьте состояние тормозной системы. |
| Неустойчивость автомобиля | |
| Нарушены углы установки передних колёс. | Проверьте и отрегулируйте углы установки колёс. |
| Увеличенный зазор в подшипниках передних колёс. | Отрегулируйте зазор. |
| Ослабление гаек шаровых пальцев рулевых тяг. | Проверьте и затяните гайки. |
| Слишком большой зазор в шаровых шарнирах рулевых тяг. | Замените наконечники или рулевые тяги. |
| Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага. | Проверьте и затяните гайки болтов. |
| Увеличенный зазор в зацеплении ролика и червяка. | Отрегулируйте зазор. |
| Деформированы поворотные кулаки или рычаги подвески. | Проверьте кулаки и рычаги; замените деформированные детали. |
| Утечка масла из картера | |
| Износ сальника вала сошки или червяка. | Замените сальник. |
| Ослабление болтов, крепящих крышки картера рулевого механизма. | Затяните болты. |
| Повреждение уплотнительных прокладок. | Замените прокладки. |
Где находится редуктор
Рулевой редуктор на ВАЗ 2107 расположен в моторном отсеке с левой стороны под вакуумным усилителем тормозной системы. При недостаточном опыте с первого взгляда его можно и не найти, поскольку он, как правило, покрыт слоем грязи.
Читайте также:

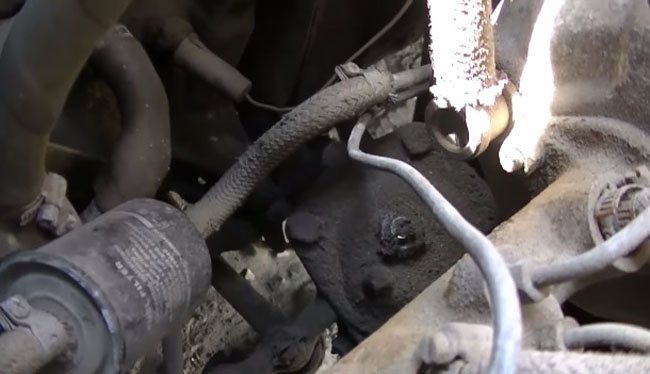

Рулевой редуктор на ВАЗ 2107 расположен под вакуумным усилителем тормозов с левой стороны моторного отсека
Как убрать люфт руля на ВАЗ 2107
Начать работу следует с проверки затяжки резьбовых соединений рулевого механизма и состояния рулевых тяг (наконечников). Погнутые тяги или изношенные шарниры рулевых наконечников подлежат замене. Для этого придется воспользоваться съемником и гаечным ключом на 22. Не стоит пытаться выровнять тяги или отремонтировать наконечники. В целях безопасности эти детали всегда нужно заменять новыми. Далее следует проверить состояние маятника и регулировку червячного редуктора. Изношенные втулки маятника необходимо заменить новыми. Для этого необходимо открутить от него рулевые тяги (используется ключ на 22 и съемник) и демонтировать маятник с автомобиля, открутив болты крепления. Маятник зажать в тиски, вынуть шплинт и открутить регулировочную гайку. Когда гайка откручена, можно разобрать маятник и заменить изношенные втулки новыми. При сборке маятника необходимо закрутить регулировочную гайку так, чтоб его сошка вращалась с усилием 1-2 килограмма. Если все детали заменены или исправны, а резьбовые соединения затянуты, регулировка люфта руля ВАЗ 2107 осуществляется за счет регулировки рулевого редуктора. Для этого понадобится ключ на 19 и мощная шлицевая отвертка. Регулировка выполняется следующим образом:
Как заменить рулевой редуктор на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
1) Сначала операции для вас необходимо будет поставить машину на смотровую яму, или же если не боитесь то сможете поднять у неё переднюю часть домкратом и под фронтальные колёса подсунуть не очень толстые дощёчки, а позже опустить машину на их в связи с этим она станет еще выше, но работать будет не очень комфортно потому как говориться тут решать уже для вас что избрать.
Непременно если будете под фронтальные колёса класть дощёчки, мы для вас скажем пару дельных советов, а конкретно не в коем случае не кладите под машину кирпичи чтоб она на их стояла, так как кирпичи (Вроде бы не казалось то что они крепкие) бывает не выдерживают нагрузки в связи с этим они лопаются (В наилучшем случае) либо ломаются (В худшем) и автомобиль падает на землю, не считая этого под задние колёса рекомендуется подсунуть что ни будь чем автомобиль застопорится на месте, а так же для большей безопасности поднимите ещё ручник у автомобиля и поставьте его на скорость, чтоб стоял жёстко и некуда не покатился!
