Аналоги

Артикулы дешевых заменителей рулевых наконечников на Экзисте

Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.

Наименование производителя Каталожный номер Стоимость в рублях за штуку

Замена рулевого наконечника ВАЗ 2108 , 2109 , 21099 , 2110 , 2115 , Приора , Калина

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Порядок ремонта

Алгоритм замены включает несколько пунктов:

1. Поддомкратить одну сторону, снять колесо, вывернуть руль так, чтобы наконечник занял удобное длязамены положение.
2. Пробрызгать соединения проникающей жидкостью.
3. Открутить гайку крепления.
4. Вытащить наконечник из отверстия в поворотном кулаке.

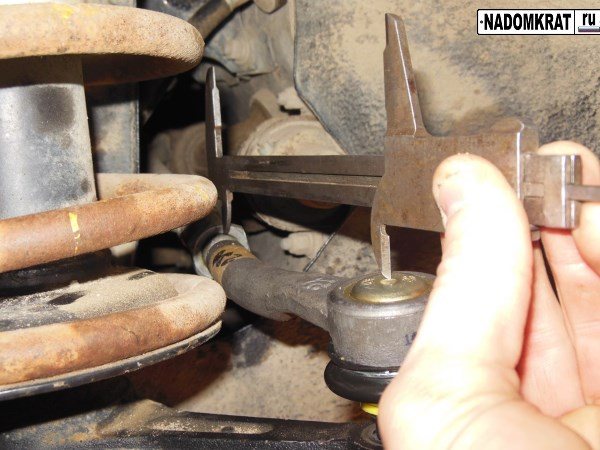

   Замеряем расстояние штангенциркулем

5. Проверить состояние рулевых тяг, при необходимости заменить их тоже.
6. Заменить деталь.
7. Собрать в обратном порядке, повторить операции для другого колеса.

У сервисменов интересуются, какие меры можно принять для защиты резьбовых соединений от грязи и влаги. Главное, тщательно смазать резьбы графитовой смазкой или литолом. Некоторые дополнительно надевают на место соединения тяги и наконечника трубку подходящего размера или пользуются термоусадкой.

После замены на ВАЗ 2114 лучше всего отрегулировать сход-развал. Хотя есть способ избежать этого.

Снимая старый наконечник, посчитайте количество оборотов, а затем закрутите новый на такое же число. Затем при движении с небольшой скоростью убедитесь, что машину не сносит вбок при прямом положении руля.

Замена рулевых наконечников на Ваз 2110, 2111, 2112, Калина, Гранта, Приора, 2113, 2114, 2108, 2109

Последствия несвоевременной замены

Теперь, когда все основные процессы рассмотрены, также необходимо поговорить о вопросе последствий несвоевременной замены рулевого наконечника, а также последствиях, к которым это может привести:

1. Самое страшное последствие – это дорожно-транспортное происшествие. Вследствие него может быть нанесен ущерб не только автомобилю, но и жизни и здоровью человека. Случиться это может по причине того, что оборвётся палец наконечника. При этом автомобиль будет неуправляемый. И именно это, приведет к столкновению с другим транспортным средством, или съезду в кювет.
2. Повышенный износ. В данном случае, изнашиваться будет не только резина, но и амортизатор потребует замены. А самое обидное, что износ коснется и второго, противоположного, наконечника, поскольку нагрузка будет распределяться не равномерно. Это может привести к дополнительным затратам.

Признаки поломки

У рулевых наконечников (РН) есть два главных врага.

1. Грязь. РН — это шарнирные детали, потому при повреждении пыльника в механизм начинают поступать различные твердые частицы мусора, пыли, грязи. Возникает трение, детали начинают быстрее изнашиваться, движущиеся компоненты разрушаются.
2. Плохие дороги. Сколько кочек, ям, бордюров вам приходится преодолевать каждый день? Все эти удары негативно влияют на состояние наконечников — шарнир начинает активно изнашиваться, возникает люфт в вертикальном направлении.

При обнаружении неисправности наконечника он подлежит обязательной замене. Реставрацией, восстановлением работоспособности лучше не обходиться.

Многих интересует вопрос, как же можно проверить рулевые наконечники и убедиться в их износе или напротив, целостности. Ехать для этого на СТО и платить деньги не обязательно.

Для проверки состояния РН необходимо повернуть колесо до упора в одну сторону, удалить всю грязь с пыльника. Если на резине имеются разрывы, трещины, тогда деталь износилась и уже не выполняет свои функции должным образом. Делать подлежит замене. Аналогичным способом проверяется второе колесо.

Есть еще одно важное мероприятие, которое рекомендуется проводить даже при отсутствии признаков износа РН. Для этого между поворотным кулаком и тягой вставляется монтировка, после чего детали перемещают относительно друг друга. Если при этих манипуляциях не возникает вертикальный люфт, все хорошо. Если он есть, придется обязательно поменять компонент.

Выводы

Заменить рулевые наконечники на автомобиле ВАЗ-2114 достаточно просто, но сам процесс может занять много времени и сил, поскольку не всегда фиксирующая гайка будет откручиваться легко. Если автомобилисту описанный процесс показался сложным, то необходимо обратиться в автосервис, где всегда помогут с заменой. Отдельно стоит отметить, что детали ходовой части необходимо менять вовремя, чтобы не было трагических последствий описанных в статье.

Не нашли интересующую Вас информацию? на нашем форуме.

Какие лучше рулевые наконечники на ВАЗ 2114

Наконечниками рулевых тяг являются элементы рулевого управления, которые присутствуют на каждом современном автомобиле. Модель ВАЗ 2114 исключением не стала.

Задача рулевых наконечников — обеспечивать соединение тяги с поворотным кулаком колеса вашего автомобиля. При перемещении наконечников смещаются штоки рулевой рейки, осуществляя поворот колеса. По сути, рулевые наконечники обеспечивают возможность совершать маневры, повороты, менять направление движения машины.

Внешний вид элемента

Необходимые для ремонта инструменты

Для работы вам потребуются следующие инструменты:

1. домкрат;
2. пассатижи;
3. набор ключей;
4. штангенциркуль;
5. съемник;
6. «жидкий ключ»;
7. молоток;
8. монтировка.

Работы своими руками – целесообразны экономически: замена и ремонт рулевых наконечников ВАЗ 2114 цена в автосервисах на 21.07.2019 года за единицу составляет в среднем 400 рублей. Параллельно вы сможете оценить состояние управления вашего транспортного средства.

Процесс замены рулевых наконечников

Замена наконечников рулевых тяг – это процедура не из легких и может отнять много сил и времени.

Теперь, перейдем непосредственно к вопросу замены. Для начала необходимо собрать необходимый инструментарий. Что же пригодиться в процессе: домкрат, набор ключей (19, 24, 27), баллонный ключ, монтировка и молоток, ВД-40. Когда все необходимое собрано, покупаем новые наконечники и переходим к процессу замены:

По каким признакам можно определить неисправность рулевых наконечников?

Основным из них является биение и ощутимая вибрация рулевого колеса. Это связано с тем, что элемент полностью исчерпал свой ресурс, находится в неисправном состоянии, и нуждается в замене. Однако, этот признак может указывать и на наличие других проблем с рулевым управлением или ходовой частью автомобиля. В случае возникновения подозрений относительно исправности детали, необходимо выполнить простое тестирование, проведение которого поможет подтвердить, либо опровергнуть их.

Признаки неисправности рулевых наконечников распознать довольно просто. Например, при движении начинает появляться характерный звук, больше похожий на стук. Зачастую он усиливается при вхождении в поворот, разгоне, резком торможении, езде по дороге с неудовлетворительным состоянием покрытия. Если же стук по прежнему продолжает присутствовать, при этом с каждым разом увеличивается его величина, необходимо немедленно провести диагностику рулевой системы автомобиля, в частности проверить наконечники, чтобы оценить степень износа их шарнирных соединений.

В завершении можно сказать следующее: поскольку деталь относится к расходным элементам транспортного средства, для поддержания его системы управления в исправном состоянии и обеспечения корректности работы, не следует дожидаться регламентного срока ее замены. Наконечник рулевой тяги выйдет из строя, чем создаст определенные проблемы.

Замена

Что ж, симптоматика неполадок и непосредственная проверка элементов рулевого механизма показала, что во всем виноваты именно наконечники. Потому придется их менять.

https://youtube.com/watch?v=emFFiWE3NI4

Сложно ли это сделать? Если у вас есть хотя бы небольшой опыт, вам уже приходилось разбирать рулевую систему, тогда сложностей возникнуть не должно. Выполнив все своими руками, вы сумеете неплохо сэкономить на стоимости услуг станций технического обслуживания.

Демонтажные работы

Для наглядности примера замены советуем опираться не только на инструкцию, представленную в нашей статье, но и на видео материалы. Подробные видео уроки серьезно помогают освоить достаточно сложные этапы работы.

Для работы вам потребуется набор материалов и инструментов. В него входят:

• Новые рулевые концевики высокого качества;
• Всемогущее средство WD40. Если денег на его покупку нет, используйте простую тормозную жидкость;
• Набор ключей;
• Пассатижи;
• Щетка с металлическим ворсом;
• Съемник (при отсутствии съемника замените его ломиком небольшого размера).

Сборка узла

Все необходимое готово, потому можно смело приступать к работе.

1. Поднимите с помощью домкрата сторону автомобиля, где вы планируете выполнять работу по замене рулевых наконечников.
2. Открутите крепежные болты с колеса и снимите его.
3. С помощью щетки с металлическим ворсом следует зачистить места стыка наконечника и поворотного кулака.
4. При сильном загрязнении этого участка простого усилия металлической щетки может оказаться недостаточно. Здесь вам как раз пригодится WD40. Повторимся, если его нет, попробуйте смыть грязь тормозной жидкостью.
5. Пассатижами извлекают шплинт. Он выполняет задачу по фиксации болтового соединения. Своего рода фиксатор.
6. Открутите крепежную гайку.
7. Теперь вооружайтесь ломом и небольшим молотком. Хотя если удалось отыскать съемник, это будет намного лучше.
8. С помощью выбранного инструмента нужно извлечь из кулака стойки палец вашего наконечника. Таким образом поврежденный элемент снимается с фиксатора.
9. Узел, который подлежит замене, следует аккуратно выкрутить.
10. Советуем предварительно замерить текущее расстояние между сгоном и центром наконечника. При обратной установке эта информация окажется крайне полезной.
11. Теперь настал черед нового комплекта, который вы приобрели в магазине или заказали через Интернет.
12. Вставьте на место старого узла, зафиксируйте с тягой.
13. Верните на свое законное место палец шарнира — в поворотный кулак.
14. Далее следует закрутить обратно гайку, затянуть ее как следует и закрепить на правильном месте шплинт.
15. Данная инструкция полностью соответствует особенностям замены наконечника на другом колесе. Потому руководство одинаково для левого и правого переднего колеса вашего ВАЗ 2110.
16. Последний этап ремонта все же потребует от вас посетить станцию технического обслуживания. Это необходимо для того, чтобы проверить развал-схождение. Слишком высока вероятность его нарушения, так что не поленитесь потратить немного времени и денег. За проверку много с вас взять не должны.

Если делать все грамотно и последовательно, на замену рулевых концевиков у вас уйдет около часа. Опытные мастера справляются даже за 30-40 минут. Но в любом случае спешить не стоит.

Замена рулевых наконечников ВАЗ 2113, 2114, 2115 своими руками

Ресурс наконечников рулевого управления ВАЗ 2113, 2114, 2115 существенно сокращается из-за грязи и плохих дорог. Загрязнения – нарушают целостность пыльника, вибрации – вызывает ускоренный износ шарнира. Эти два фактора – проблема на всей территории России. Поэтому замена рулевых наконечников ВАЗ 2113, 2114, 2115 выполняется по мере появления первых признаков неисправностей.

Вышедшие из строя детали нужно срочно менять, поскольку они являются преобразователями движения штока рулевой рейки в угол поворота колеса. Неисправные наконечники – причина сложности изменения направления автомобиля. Снятие и установку можно выполнить своими руками, об этом будет рассказано ниже. Но перед началом работ целесообразно ознакомиться со схемой.

Признаки неисправности

Первый враг наконечников ВАЗ 2114–грязь. Они представляют собой шарнирный элемент, поэтому нарушение целостности пыльника вызывает попадание в механизм твердых частиц. Из-за трения происходит повышенный износ детали и разрушение движущихся элементов.

Второй «убийца» — плохие дороги. Постоянные удары от езды по кочкам крайне плохо влияют на состояние детали: изнашивается шарнир, возникает вертикальный люфт.

Неисправные детали требуется немедленно заменить.

Часто спрашивают, какие признаки указывают на то, что нужно поменять наконечник. Проверить их состояние несложно. Выверните колесо до упора в одну сторону, тщательно удалите с пыльника загрязнения. Если видны разрывы или резина потрескалась от времени, нужно заменить деталь. Повторите операцию для второго колеса.

Даже если видимых нарушений целостности нет, вставьте монтировку между тягой и поворотным кулаком и попробуйте переместить их друг относительно друга. Вертикального люфта быть не должно. Если он присутствует, деталь нуждается в замене.

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

1. Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
2. Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
3. Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
4. Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды.

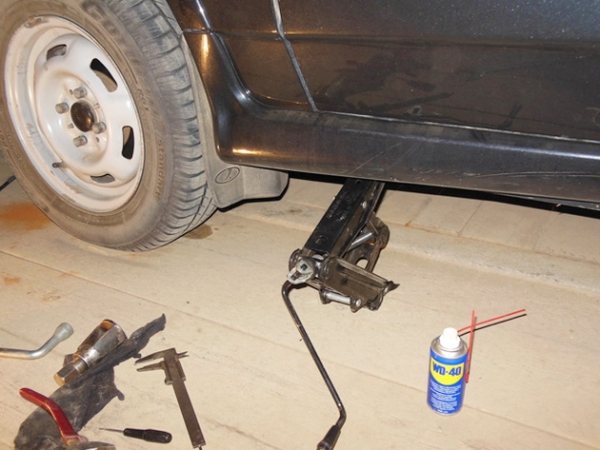

Домкрат и WD40 наготове

Традиционный способ демонтажа предполагает такие действия:

• Руль выкручивается до упора;
• По поворотному кулаку наносится несколько сильных ударов;
• Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

1. Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
2. Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН.

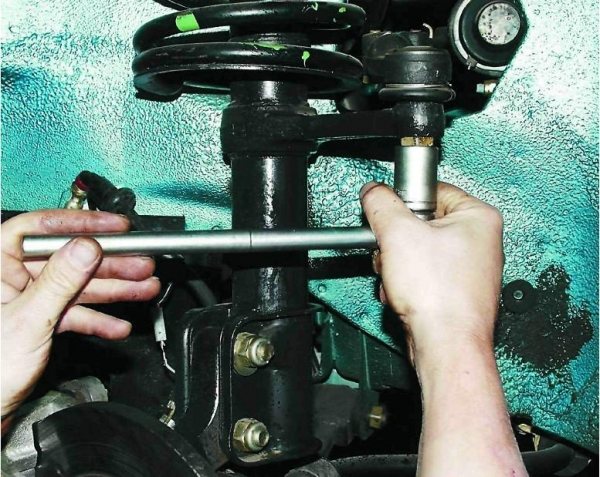

Демонтажные работы

Замена

Процедура замены проводится достаточно просто. Особенно, если вы заранее подготовили соединительные элементы и обзавелись съемником.

1. Поднимите с помощью домкрата одну из сторон, где начнете менять наконечники.
2. Выверните руль до такой степени, чтобы вам было удобно выполнять замену поврежденных элементов.
3. Обработайте еще раз элементы с помощью проникающей жидкости.
4. Выкрутите крепежную гайку.
5. Извлеките наконечник из отверстия поворотного кулака. Тут как раз потребуется съемник или традиционный дедовский способ с применением кувалды.
6. Проверьте, в каком состоянии находятся рулевые тяги. Порой их лучше заменить еще на первых парах износа. К тому же, вы все равно полезли в этот узел.
7. Проведите замену поврежденных наконечников на новые.
8. Выполните процедуру обратной сборки.

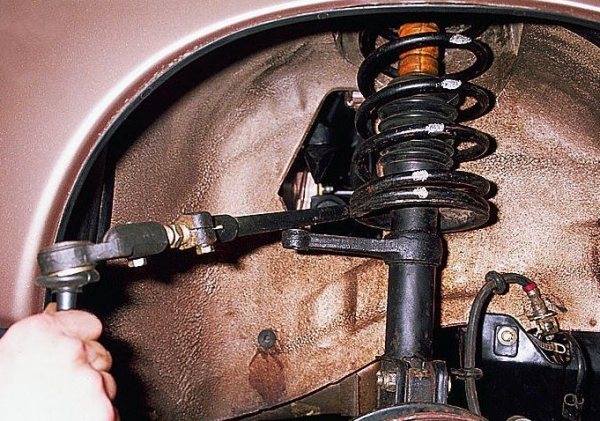

Сборка

1. Аналогичным образом сделайте со вторым колесом.
2. Рекомендуем дополнительно подумать относительно защиты резьбовых соединительных элементов от воздействия влаги и грязи. Для этого резьбу можно смазать литолом, графитовой смазкой, надеть трубку подходящего диаметра или использовать термоусадку.
3. Завершив замену рулевых наконечников, посетите СТО с целью регулировки развал схождения.
4. Если на СТО ехать не хотите, тогда заранее посчитайте количество оборотов при снятии старого наконечника. Новый закручивается на аналогичное количество оборотов.
5. Выезжайте на прямую дорогу и проверяйте, не заносит ли автомобиль в стороны при прямолинейном движении.

Одно из главных условий успешной замены — это выбор качественных деталей.

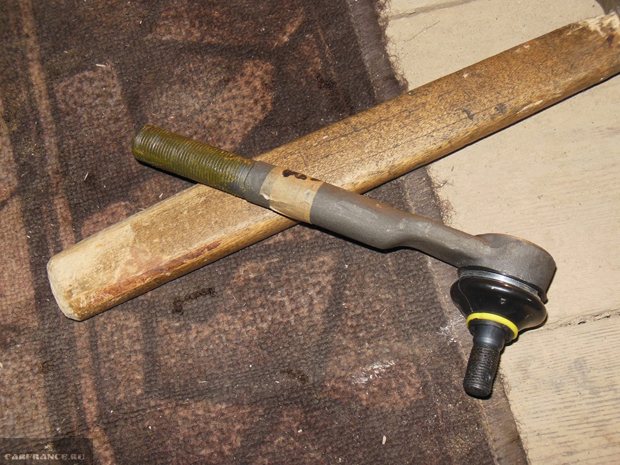

Новая деталь

Последовательность операций

Если рулевые наконечники вышли из строя, от подвески раздаются стуки во время движения по плохому дорожному покрытию, а при наборе скорости может начаться вибрация и трясения руля. Эти детали на сход-развал. Работы нужно выполнять своевременно, в противном случае начинается неравномерно и интенсивно истираться резина. Замена рулевых наконечников ВАЗ 2114 своими руками выполняется в следующей последовательности:

1. Поднять транспортное средство домкратом с одной стороны и полностью снять шасси.
2. Повернуть руль до положения, когда наконечник займет удобное положение для выполнения работ.
3. Покрыть проникающей жидкостью все крепежи и соединения.
4. Подождать и выкрутить гайку крепления.

Проверить состояние тяг, если найдены неполадки, их также следует заменить.

Выпрессовать наконечник из посадочного места с помощью съемника (можно воспользоваться монтировкой и молотком).

Во время демонтажа регулярно измеряйте расстояния, это пригодится при установке.

Теперь можно изъять наконечник.

На его место устанавливается новая деталь, но не следует забывать о том, что нужно тщательно промазать резьбовые соединения.

• Сборка выполняется в последовательности, обратной вышеописанной.
• Операция дублируется для 2-ого колеса.

Для большей наглядности вышеописанных действий, можно посмотреть видео:
