Симптомы: резко упала педаль сцепления при нажатии на нее.
Возможная причина: порвался трос привода выключения сцепления.
Инструменты: набор гаечных ключей, набор головок, отвертка с плоским лезвием, отвертка с крестообразным лезвием.
1. Снимите аккумуляторную батарею.

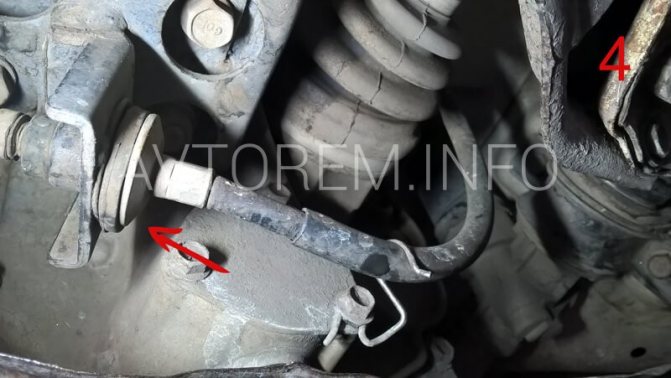

2. Открутите гайку регулировки, используя гаечный ключ «на 10».
3. Выньте наконечник троса привода выключения сцепления из рычага привода выключения сцепления.
4. Извлеките крепежную втулку троса из рычага.
5. Выньте трос привода выключения сцепления из кронштейна, расположенного на картере КПП.
6. Открутите крепежную гайку педали сцепления, используя головку «на 14».
7. Снимите педаль сцепления и извлеките возвратную пружину.
Читайте также:
8. Отсоедините наконечник троса от педали сцепления.
9. Выньте втулку из демонтированной педали сцепления.
В моторном отсеке:

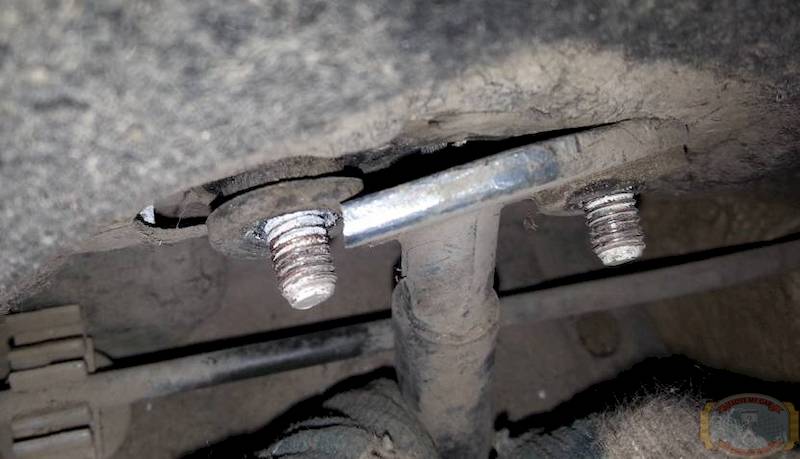

10. Открутите две крепежные гайки кронштейна оболочки троса, используя головку «на 10» с удлинителем.
11. Стяните кронштейн со шпилек.
12. Извлеките наконечник троса привода выключения сцепления из отверстия в щитке передка.
13. Выньте трос привода выключения сцепления.
14. Выдавите металлические распорные втулки из отверстий в прокладке кронштейна.
15. Снимите прокладку с наконечника троса и с кронштейна.
-
Читайте также:
16. Смажьте пластичной смазкой наконечник нового троса.
17. Нанесите на втулку педали тормоза пластичную смазку.
18. Подсоедините наконечник нового троса привода выключения сцепления к крючку педали.
19. Установите возвратную пружину на более выступающую часть втулки.
20. Введите конец пружины в отверстие в педали таким образом, чтобы он оказался сверху наконечника троса привода выключения сцепления.
21. Произведите монтаж педали в сборе с пружиной на ось.
22. Введите второй конец возвратной пружины в прорезь педального узла.
23. Дальнейшую сборку произведите в обратном порядке.
24. Отрегулируйте привод выключения сцепления.
-
Читайте также:
Цены на ремонт автомобиля ДЭУ(Daewoo)
Автосервис СарСТО предлагает широкий спектр услуг по ремонту и обслуживанию автомобилей Daewoo (ДЭУ) на выгодных для Вас условиях.
Внимание! В прайс-листе указаны цены на самые популярные услуги. Данные цены действительны на автомобили Nexia (Нексия) 8-ми и 16-ти клапанные, а так же Эсперо, Матиз, Тико и Леганза. Стоимость других услуг и более подробную информацию Вы можете уточнить у наших специалистов по телефону +7 (8452) 258-408 или. Или Ждем Вас у нас по адресу г. Саратов, Новоастраханское шоссе 52, корпус 3.
РаботаЦенаЦенаЦенаЦена
| Наименование работ/Модель автомобиля | Нексия 8 кл | Нексия 16 кл, Эсперо | Матиз/Тико | Леганза |
| Ремонт двигателя, топливной системы, системы впуска и выпуска. Капитальный ремонт двигателя ДЭУ (Daewoo) | ||||
| Капитальный ремонт двигателя | 20000 | 23000 | 18000 | 23000 |
| Двигатель снять/поставить | 6000 | 8000 | 5500 | 8500 |
| Гидрокомпенсаторы — замена | 4200 | 5500 | 5500 | |
| Колпачки маслосъемные — замена | 7500 | 9500 | 5500 | 9500 |
| Насос масляный — замена | 2400 | 3000 | 2400 | 3000 |
| Насос топливный — замена | 700 | 700 | 700 | 700 |
| Подушка двигателя — замена | 600 | 600 | 600 | 600 |
| Прокладка впускного коллектора — замена | 1000 | 1000 | 1000 | 1000 |
| Прокладка выпускного колектора — замена | 1200 | 1500 | 1200 | 1800 |
| Прокладка ГБЦ — замена | 5000 | 6500 | 4500 | 6000 |
| Прокладка клапанной крышки — замена | 450 | 600 | 450 | 600 |
| Комплект ГРМ — замена | 2500 | 3000 | 2400 | 3500 |
| Сальник коленвала задний замена/ с АКПП | 3800 | 3800 | 3500 | 4200 |
| Сальник распредвала — замена | 3200 | 3600 | 3100 | 4200 |
| Фильтр воздушный | 200 | 200 | 200 | 200 |
| Глушитель — замена | 450 | 450 | 450 | 450 |
| Труба приемная — замена | 700 | 700 | 700 | 700 |
| Бак топливный — замена | 2000 | 2000 | 1800 | 2200 |
| Фильтр топливный — замена | 400 | 400 | 380 | 450 |
| Масло в двигателе — замена | 400 | 400 | 400 | 400 |
| Диагностика двигателя компьютерная | 850 | 850 | 850 | 850 |
| Промывка инжектора жидкостная | 1200 | 1200 | 1200 | 1200 |
| Промывка инжектора ультразвуковая | 2100 | 2100 | 2100 | 2100 |
| Шланг топливный — замена | 200 | 200 | 200 | 200 |
| Дроссельная заслонка — чистка | 600 | 600 | 600 | 600 |
| Ремонт системы охлаждения ДЭУ (Daewoo) | Нексия 8 кл | Нексия 16 кл | Матиз/Тико | Леганза |
| Насос водяной — замена | 2700 | 3400 | 2700 | 3900 |
| Радиатор охлаждения — замена | 1000 | 1000 | 900 | 1000 |
| Радиатор кондиционера — замена | 1000 | 1000 | 900 | 1000 |
| Охлаждающая жидкость — замена | 800 | 800 | 800 | 800 |
| Вентилятор — замена | 600 | 600 | 600 | 600 |
| Ремонт подвески и рулевого управления ДЭУ (Daewoo) | Нексия | Матиз/Тико | Эсперо/Леганза /Нубира | |
| Амортизатор передний — замена | 850 | 800 | 850 | |
| Амортизатор задний — замена | 500 | 450 | 500 | |
| Втулка стабилизатора — замена 2 стороны | 600 | 600 | 600 | |
| Опора шаровая — замена | 450 | 450 | 550 | |
| Пружина передняя — замена | 850 | 850 | 850 | |
| Пружина задняя — замена | 650 | 650 | 600 | |
| Подшипник ступицы — передний — замена | 1000 | 1000 | 1000 | |
| Подшипник ступицы задний — замена | 800 | 800 | 800 | |
| Рычаг подвески — замена | 1100 | 1100 | 1100 | |
| Сайлентблоки задней балки — замена | 1500 | 1500 | 1800 | |
| ШРУС внутренний — замена | 850 | 850 | 850 | |
| ШРУС наружний — замена | 700 | 700 | 700 | |
| Рейка рулевая — замена | 2200 | 2200 | 2200 | |
| Рейка рулевя с ГУР — замена | 2500 | 2500 | 2500 | |
| Рулевые наконечники — замена 2 стороны | 500 | 500 | 500 | |
| Рулевая тяга — замена | 450 | 450 | 450 | |
| Ремень ГУР -замена | 250 | 250 | 250 | |
| Насос ГУР — замена | 1200 | 1200 | 1200 | |
| Ремонт тормозной системы ДЭУ (Daewoo) | Нексия | Матиз/Тико | Леганза /Нубира | |
| Вакуумный усилитель тормозов | 850 | 850 | 850 | |
| Диск тормозной передний — 2 стороны | 1100 | 1000 | 1200 | |
| Диск тормозной задний | 1200 | 1000 | 1400 | |
| Колодки тормозные передние | 450 | 450 | 450 | |
| Колодки тормозные задние | 500 | 500 | 500 | |
| Рычаг ручного тормоза | 1200 | 1200 | 1200 | |
| Суппорт тормозной передний | 550 | 550 | 600 | |
| Цилиндр тормозной задний — замена | 500 | 500 | — | |
| Тормозная жидкость — замена | 600 | 600 | 700 | |
| Трос ручного тормоза — замена | 1000 | 1000 | 1000 | |
| Шланг тормозной замена | 350 | 350 | 350 | |
| Ремонт КПП и сцепления ДЭУ (Daewoo) | Нексия,Эсперо | Матиз/Тико | Леганза /Нубира | |
| Сцепление -замена | 3800 | 3500 | 4200 | |
| Механизм рычага сцепления — замена | 500 | 500 | 500 | |
| Механизм переключния передач — замена | 1000 | 1000 | 1200 | |
| Масло в МКПП — замена | 400 | 400 | 400 | |
| Подушка МКПП | 600 | 600 | 600 | |
| МКПП/АКПП снятие-установка | 2600/2800 | 2600/2800 | 2600/2800 | |
| Маховик — замена | 4000 | 3900 | 4400 | |
| Трос сцепления — замена | 450 | 450 | 450 | |
| Трос спидометра — замена | 500 | 500 | 500 | |
| Ремонт электрики ДЭУ (Daewoo) | Нексия 8 кл | Матиз/Тико | Нексия 16 кл, Эсперо, Леганза,Нубира | |
| Генератор — замена | 900 | 900 | 1100 | |
| Контактная группа замка зажигания — замена | 500 | 500 | 500 | |
| Катушка индуктивности — замена | 250 | 250 | 250 | |
| Крышка трамблера — замена | 300 | 300 | 300 | |
| Мотор стеклоочистителя — замена | 850 | 850 | 850 | |
| Провода высоковольтные — замена | 300 | 300 | 300 | |
| Реле втягивающее — замена при снятом | 400 | 400 | 400 | |
| Трамблер — замена | 450 | 450 | 450 | |
| Сигнал звуковой — замена | 450 | 450 | 450 | |
| Свечи зажигания -замена | 200 | 200 | 250 | |
| Стартер — замена | 850 | 850 | 2000 |
Замена троса сцепления Дэу Матиз
Узел сцепления Daewoo Matiz нельзя назвать слабым местом данного авто. Но рано или поздно каждый владелец этого компакта сталкивается с износом троса сцепления . Данная неполадка проявляется в тугом ходе педали сцепления. С таким же трудом начинают переключаться и скорости. Во время выжимания сцепления могут появляться сторонние звуки (скрежет, треск и пр.).
Если вовремя не устранить износ троса сцепления, то эта пустяковая неисправность может вылиться впоследствии в достаточно дорогостоящий ремонт:
- Замена диска сцепления
- Замена корзины сцепления
- Замена педального узла
Известны случаи, когда из-за тугого хода сцепления обрывался трос. Поломка может застигнуть водителя в самый неподходящий для этого момент, при движении по трассе, на высокой скорости .
Ремонт троса сцепления предполагает замену изношенной детали на полностью новый аналог. Опытный мастер производит замену троса сцепления ровно за 20-30 минут. То есть эта работа является не такой уж и сложной.
Замена Сцепления Дэу Матиз Своими Руками ~ AUTOINTERLINE.RU
Подмена корзины сцепления Daewoo Matiz своими руками
-
Читайте также:
Большая часть хозяев автомобиля Daewoo Matiz, в какой-то момент, сталкиваются с неуввязками, возникающими при работе сцепления. Обстоятельств этому может быть огромное количество, но, в среднем, такие трудности возникают уже через 90 тыщ км пробега. Причём, независимо от того, как аккуратненько вы эксплуатировали своё авто.
Вся сущность в конструкции узлов и агрегатов коробки, которые имеют относительно маленький срок своей эксплуатации. А при более агрессивной езде, речь может идти даже о 40 – 50 тысячах километров, так что данная поломка может быть полностью свойственна и для фактически нового автомобиля.
В итоге работ по подмене корзины сцепления на автомобиле Матиз, можно получить доступ ко всем внутренним деталям данного узла. Рассматриваться будет пример демонтажа корзины сцепления на автомобиле Daewoo Matiz 1.0L ранешних годов выпуска.
Корзина сцепления Дэу Матиз
Также, необходимо будет пользоваться гидравлическим подъёмником либо же смотровой ямой. Это нужно для того, чтоб можно было поддержать КПП с помощью вышеназванного упора. По другому, выполнить доступ к сцеплению, а именно к его корзине, будет фактически нереально. Поднимаем машину на подъёмник и приступаем.
Подготовительные работы
Итак, открываем капот, где и освобождаем место, которое будет нужно нам для доступа к элементам крепления КПП. Данный комплекс работ содержит в себе демонтаж воздушного фильтра и аккумуляторной батареи.
Саму же площадку установки аккумулятора тоже нужно будет снять, а также отключить троса выбора передач.
Помимо этого, если вам мешают жгуты проводов, то их можно отсоединить или же просто убрать в сторону, однако первый вариант предпочтительней ввиду того, что у вас будет намного больше места для работы.
Освобождаем место под капотом (внизу) и вынимаем левый привод (слева)
Сцепление на Матиз 0.8: замена по шагам!
Меня давно просили показать как заменить сцепление
на
Матиз своими руками
. Предлагаю вашему вниманию ролик
DAEWOO MATIZ Замена сцепления
DAEWOO MATIZ Замена сцепления
.
После этого, нужно будет снять стартер и выкрутить трос сцепления. Вместе с тем, все провода, закреплённые на коробке, также должны быть демонтированы, как и часть левой передней подвески. Последнее необходимо для того, чтобы получить непосредственный доступ к коробке передач и сопровождающим её компонентам. После этого в автомобиле матиз замена сцепления станет вполне реальной.
Работа по доступу к КПП
После того, как все вышеуказанные действия были осуществлены, соблюдая большую аккуратность, вынимаем левый привод в полном сборе. Также, нужно будет открутить нижние болты, используемые для крепления.
Отсоединяем коробку и получаем доступ к изношенному сцеплению
Подставив регулируемый упор под коробку передач, откручиваем все оставшиеся болты крепления, полностью высвобождая КПП.
Тут, лучше всего, если вам кто-либо поможет, дабы не нанести вред, ни себе, ни вашему автомобилю.
Добравшись до самой коробки передач, мы получаем полный доступ к корзине и диску сцепления с возможностью их разборки.
Если вам нужно только заменить корзину сцепления, то демонтируем старую с дальнейшей установкой на её место новой. Главное, в данном случае, не зажимать болты до конца. Далее нужно будет вставить специальную центрирующую оправку в соответствующее отверстие на валу. Одновременно прижимаем корзину и следим за тем, чтобы свободный ход оправки оставался в норме.
Выжимной подшипник на Дэу Матиз
Если есть такая необходимость, то устанавливаем выжимной подшипник на вал в коробке. После этого нужно будет проделать все вышеназванные действия в обратном порядке. Таким образом, мы добились того, что в дэу матиз замена сцепления осуществляется практически в домашних условиях, подручными средствами и полностью самостоятельно, за исключением небольшой помощи кого-то из знакомых на момент демонтажа КПП.
Важные заметки
Если вам необходимо осуществлять работы исключительно со сцеплением, то полностью демонтировать КПП будет необязательно. Можно будет просто отодвинуть её в сторону, подвесив сверху или же закрепив её на соответствующем упоре. Главное, быть уверенным в том, что трансмиссия не будет свободно болтаться во время работы.
После сборки уместно будет отрегулировать сцепление, даже если вы не меняли его конфигурацию, просто заменив деталь, вышедшею из строя. Также, стоит отметить обязательность использования центрирующей оправки, так как в ином случае установить коробку переключения передач на своё место будет невозможно.
Также, не забывайте использовать только оригинальные запасные части.
Пошаговая инструкция, как заменить трос сцепления Daewoo Matiz
- Останавливаем машину на смотровой яме или эстакаде и глушим авто. Если нет ямы/эстакады, то следует поддомкратить левую переднюю сторону. Таким образом откроется доступ к тросу сцепления.
- Открываем капот и демонтируем корпус воздушного фильтра. Предварительно следует снять рукав воздуховода с дроссельной заслонки, а также отключить проводную колодку от датчика температуры входящего воздуха. Не забудьте извлечь шланг продувки картера.
- Снимаем аккумулятор.
- Заглядываем под машину и демонтируем защиту картера КПП.
- Откручиваем регулировочную гайку на механизме натяжки троса. Стоит обратить внимание, что регулятор натяжки троса сцепления находится у самой дороги, он практически ничем не защищен. Саму гайку и резьбовую поверхность регулятора нужно предварительно тщательно почистить и обработать приникающей смазкой.
- Заглядываем в салон и отсоединяем конец троса от педали сцепления. Для этого необходимо отверткой извлечь пружинный фиксатор. Автор видео настоятельно рекомендует дополнительно открутить и промыть втулку педали сцепления.
- Откручиваем 2 гайки, которыми трос крепится со стороны аккумулятора. Мастеру потребуется ключ на 10. Стоит отдельно заметить, что шпильки, на которых фиксируется держатель троса сцепления, не отличаются высокой прочностью. Часто и густо заржавевшие, загрязненные и прикипевшие шпильки попросту отламываются, в процессе откручивания гаек. Поэтому предварительно резьбовые поверхности следует обильно залить проникающей смазкой.
- Извлекаем изношенный трос сцепления.
- Ставим на место старого троса новый аналог.
- Производим сбор узла в обратной последовательности. Не забудьте осуществить натяжку троса сцепления .
Обратите внимание, оригинальный трос сцепления для автомобиля Дэу Матиз не нуждается в какой-то дополнительной смазке. «Допиливать» трос заводского производства не нужно. В оплетку троса уже закачана специальная термостойкая смазка, способная стойко переносить и высокие, и низкие температуры.
Daewoo Matiz 0.8 Серебрянный таракан › Бортжурнал › Трос сцепления(замена без ямы и подъемника)
09.10.2019г. когда возвращался домой на подъезде к светофору услышал хлопок и педаль сцепления упала. Сразу подумал, что порвался трос сцепления т.к. подобное уже переживал на другой машине. Понизил обороты двигателя практически до холостых плавно включил без сцепления(фрикционы и синхронизаторы не ругались) =). И потихоньку припарковался. Залез проверить, что же произошло, и увидел вполне ожидаемую картину. Троса сцепления не ходит когда двигаю педаль сцепления. Отодвинул ушко троса понял в чем проблема — развалилось ушко, которое крепится на педаль сцепления развалилось закрепил подручными средствами (металлический хомут).
Не помогло, закис трос и перестал нормально ходить. Доехал до дома потихоньку на галстуке.
Поставил таракана, пошел искать замену тросу. Прошерстил кучу магазинов в Волгограде, на тот момент вечер 09.10.2019 в наличии нигде не было, только заказ. Ища по оригинальному каталожному номеру GM 96315242. Нашел в большинстве магазинов, но в наличии нет — ожидать от 3х до 5 рабочих дней. Пришлось смотреть что есть в наличии, чтобы поставить. Машина по работе нужна… делать нечего пошел дальше рыть аналоги. Перечитал кучу отзывов в итоге нашел в наличии более-менее нормальный по отзывам трос AMD (контрактный поставщик GM) артикул AMD.RP76.
Почему выбрал данный трос: 1. Он в наличии, т.е. на следующий день могу поставить… домой доехал поздно, автомагазины были уже закрыты; 2. По отзывам нормальный, более 75% отзывов положительные по тросу. 3. Цена — 280 рублей, вместо оригинала за 1000(причем того же AMD) только упаковка с шильдиком GM.
В итоге решился на данное безобразие. Сначала думал довезти машину в сервис, чтобы поменяли. Читал много информации по замене этого троса, работы по сути там на час без ямы или подъемника. Но в сервисе есть и яма и подъемник. Ценник, который мне заломили за данную операцию меня просто добил — 1500руб за, то чтобы снять защиту, открутить 2 гайки и выставить положение педали по линейке. Плюнул на все решил делать сам после работы.
Как итог такого решения один день поездок на 11 номере(на своих двоих) за самим тросом, т.к. покупать его пришлось в другом конце города. Ну да ладно, купил повез ставить.
8 часов вечера по местному времени, вытащил коврик водителя. Вывернул руль до предела влево, чтобы был доступ к узлам. В общем делал все на ощупь. Сначала думал все сделаю не снимая аккумулятор и короб воздушного фильтра. Мои надежды разбились о суровую реальность, решил последовать совету YellowEgg Замена троса, что лучше снять аккумулятор и короб воздушного фильтра, за что ему отдельное спасибо.
Проблем со снятием старого троса не возникло — открутил фиксирующую гайку с прорезью на рычаге переключения, открутил 2 гайки на 10,
Первый раз в темноте, когда делал фиксирующую трос гайку на рычаге я имел глупость поставить не той стороной, т.е. прорезью не в сторону салона, а наоборот. За что расплатился, откручиванием этой же гайки и переворотом, и выставлением по новой педали сцепления. Трос стал ходить очень мягко и из-за постоянных дерганий без фиксации на бочонке рычага. Под открутился и как итог педаль сцепление начало хватать только в самом конце. Так же руками открутил, и закрутил.
Свободный ход педали должен быть 13-15 см, я выставил 14. Как итог полностью рабочее сцепление(10.10.2019). По времени если бы не темное время заняло бы минут 30, у меня ушло около часа+20минут на следующий день, чтобы поправить собственный косяк. Так же промазал ушко и само место крепления на педали сцепления обычным литолом на будущее. Сцепление стало очень мягким, долго привыкал.
Отвечаю на вопрос по поводу того, что трос сцепления перед тем как приказать долго жить скрипит, либо дергается. У меня такого не было, скрипа тоже.
В общем удачи на дорогах! Слушайте не скрипит ли у вас что при переключении передач, т.к. это один из признаков, что трос может приказать долго жить.
Используемый инструмент и материалы
- Набор ключей
- Набор отверток
- Щетка по металлу
- Проникающая смазкаWD-40
Нужен будет и новый трос сцепления. Специалисты рекомендуют использовать оригинальный трос производства General Motors. Артикульный номер оригинального заводского троса – GM 96315242. За оригинальный трос сцепления мастеру придется выложить в районе $ 17.
Дополнительная информация
Стоит повторно заметить, что шпильки, которыми крепится держатель троса сцепления из-под капота, имеют невысокий запас прочности. С ними следует обращаться как можно более аккуратней. При откручивании прикипевших гаек есть высокая вероятность облома шпилек. С этим крепежом следует деликатно обращаться и при закручивании гаек. Не следует перетягивать гайки, так как мастер в этом случае рискует обломать шпильки.
Как показывает практика, срок службы троса сцепления Daewoo Matiz составляет в пределах 50 000 – 80 000 (км) пробега. Опытные мастера время от времени заглядывают в механизм натяжки троса, чтобы проконтролировать состояние пыльника. Порванный пыльник – это веская причина, чтобы как можно скорее произвести замену троса сцепления на новый аналог .
Замена троса сцепления на автомобиле Daewoo Matiz
Какие причины для замены троса сцепления Вы можете назвать? Сам спросил, сам и отвечу))). Думаю, что не ошибусь. Общие, не только для Матиза, причины замены или подготовки к замене троса сцепления являются: обрыв троса, появления характерного скрипа при нажатии на педаль сцепления, “тугая” педаль сцепления и разрыв защитного пыльника на хвостовике троса сцепления (фотография 1, именно из-за этого пыльника, педаль сцепления в скором времени станет тугой и скрипучей). Это общие причины. А вот сама статья, далеко не общая. Так как в ней речь будет идти о замене троса сцепления на автомобиле Daewoo Matiz (Дэу Матиз). А именно: выбор запчастей, подготовка инструмента для работы и пошаговое описание самой замены, естественно, с финальной регулировкой троса сцепления. Поэтому, все Матизоводы приглашаются к обязательному прочтению, оценке и комментированию данного материала! Все остальные посетители сайта могут ознакомиться с этой статьёй в добровольном порядке))).
Запчасти. Америку не открою, если скажу, что лучший вариант из возможных, это трос производства – General Motors (GM). Каталожный номер троса сцепления для Дэу Матиз – 96315242. Но, у тросов от GM, кроме очевидных плюсов (качество и надёжность), есть заметный минус – цена. Которая, как говорится, “кусается”. И многим автолюбителям этот факт серьёзно портит настроение и сильно бьёт по карману, заставляя искать более дешёвые варианты. Желание сэкономить понять можно. Главное, в этом деле не переборщить. Поэтому, предлагаю свой список производителей, которые следят за качеством своих изделий, в нашем случае тросов сцепления – Parts Mall (PMC Корея – очень рекомендую), Linex (Польша), ONNURI (Корея), ABS, FSO (Польша).
Инструмент. Для замены троса сцепления на автомобиле Daewoo Matiz (Дэу Матиз) Вам понадобятся: ключи на 8 и 10, отвёртка. Место проведения работы: смотровая яма или подъёмник. Это, чтобы работа была комфортной. Если нет возможности “загнать” машину на подъёмник или смотровую яму, а трос менять всё-таки надо, то можно и на земле поваляться. Конечно же, работать лёжа на земле не так удобно, как в перечисленных выше вариантах, но если выбора нет, то придётся на этот дискомфорт не обращать внимания.
За дело! А именно, начинаем замену троса сцепления на автомобиле Daewoo Matiz (Дэу Матиз):
Загоняем авто на смотровую яму. Если решили работать “с земли”, то тогда выворачиваем руль полностью влево. И из-под левого колеса, добираемся до троса сцепления. Очищаем резьбу от грязи и ржавого налёта и проливаем её тормозной жидкостью, маслом или ВД-40. Так будет легче скрутить регулировочную гайку с троса (фото 2).
Полностью скручиваем гайку. Вытаскиваем наконечник троса из рычага привода сцепления. В этот момент ловим втулку троса, которая должна выпасть с рычага. Если это не произошло, и она осталась на месте (в рычаге), то правильно будет вытащить её своими руками (фото 3).

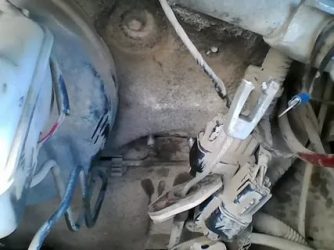

Вытаскиваем трос с упорного кронштейна на коробке передач (фото 4).
Забираемся под торпеду. На педали сцепления находим наконечник возвратной пружины. Отвёрткой выдавливаем наконечник с посадочного места. Это не требует больших усилий. После победы над пружиной, остаётся только вывести хвостовик трос сцепления с зацепа с педалью сцепления (фото 5).
После чего, перебираемся в моторный отсек. Снимаем аккумулятор. И откручиваем крепёжные гайки троса сцепления к кузову (фото 6).
Всё. Трос сцепления снят. Новый трос ставим в обратной последовательности – закрепляем к кузову, в салоне цепляем трос за педаль сцепления, наконечник возвратной пружины устанавливаем на “рабочее” место. И отправляемся под автомобиль, где трос вставляем в кронштейн на коробке и в рычаг привода сцепления (не забываем про втулку). Накручиваем гайку и переходим к регулировке троса сцепления.
Смотрите также
Комментарии 4
За правду: AMD (Маде ин Красногорск) Я ЗА ПРАВДУ ! А правда такова : Бренд AMD- создан компанией “АвтоМеДон” (г.Красногорск, Московская область). Само название бренда — латинская транскрипция от сокращенного наименования компании ! А то что на всех товарах компании написано Made in Korea” — ЭТО ЛОЖЬ. Действительно лишь то, что примерно 15-20 % ассортимента AMD действительно произведено в Корее. А остальное — это и Китай, и все что под руку подвернулось. Стандартная политика по качеству бренда AMD такова: для “заманухи” на первых этапах существования бренда в коробочки и пакетики AMD кладут какого-нибудь качественного производителя, например тормозную колодку одного из лучших корейских производителей и продают несколько партии товара качественного дешево, что бы показать покупателям — смотрите какое шикарное качество при низкой цене…а затем начинают торговать этот ассортимент уже совершенно в другом качестве, заменив колодку на какую-нибудь украинскую или китайскую колодку… И так практически почти по всему ассортименту было проделано компанией AMD. При этом, как и положено в качественном маркетинге активно поддерживается Мифодизайн относительно происхождения товара из Кореи и принадлежности бренда пресловутым корейским компаниям-монстрам…Зайдите на их сайт и почитаете )))). Поэтому: 1. Качество продукции AMD в 80-85% случаев — крайне низкого уровня…Например, купите прокладку клапанной крышки на Нексию за 50 рублей, предлагаемую AMD. И она легко порвется у вас в руках, как туалетная бумага…И конечно это будет поддержано какой-нибудь маркетинговой “разводочкой” по поводу нано- или эксклюзивно редких материалов из которых она сделана ! Например, с применением материалов пробкового дерева…ахахахаха ! 2. Политика бренда AMD — ценовой демпинг, а что бы быть лидером по цене на современном рынке нет другого пути, кроме как продавать “шнягу” 3. Для поддержания мифодизайна о корейском качественном и известном бренду и используется 15-20% товаров из Кореи в общем ассортименте…Но купить именно их — это лотерея. 4. Кроме того: если Вы купили AMD как физическое лицо — то риски Ваши закончились на игре в лотерею под названием “Качество”, а вот если Вы купили товар для перепродажи в своем магазине или автосервисе конечным покупателям, то у Вас возникает множество рисков, по отношению к проверяюще-карающим органам (ОБЭП, оперативно-розыскная служба таможни, прокуратура…и.п.) — потому что по документам и надписям на товаре он весь : “Маде ин Корея”, а по факту документы сопровождающие товар не могут быть белыми и надежными, так как “Маде ин Корея” 80-85% товара стали ими в городе Красногорске. И поэтому у Вас на руках окажутся : поддельные документы на товар, с указанными в них несуществующими номерами Грузовых таможенных деклараций, фальшивые сертификаты и контрофактный товар перепакованный в г.Красногорске в коробки с надписью “Маде ин Корея”…
Будет полезно: Основные причины и методы устранения неисправности ближнего света фар
Сказать честно прочитав ваш пост вижу крик души, кому попался брак несколько раз подряд. Были бы запчасти отечественного производства, я бы покупал только отечественного. Та же ситуация с “оригинальными запчастями” GM тоже лотерея причем покруче будет, т.к. цена на “оригинал” в разы выше, а качество зачастую ниже плинтуса — я так с оригиналом ДАД попадал на 3500 руб, после взял отечественный старт вольт за 218 рублей и проблем не вижу. К настоящему моменту, часть запчастей у меня на матизах отечественные от Ваз, и не поверите, но качество у них при гораздо более низкой цене выше и ходят дольше.
Пишут что And это упаковщик, а внутри лежать может всё что угодно.
Покупаю не первую деталь у AMD, пока не жалуюсь.
Когда менять трос сцепления Дэу Матиз
Опытные водители говорят, что трос сцепления на Матизе следует менять чем чаще, тем лучше. Причем с непременной тщательной регулировкой свободного хода педали. В зависимости от качества троса и его комплектующих, он может выдержать от 20 до 80 тысяч пробега, порой переживая даже сцепление.
Тугой и неравномерный ход педали сцепления, тяжелое включение передач, другие неисправности в работе как минимум подскажут, что пора бы проверить состояние троса и не доводить его до критического.
Неисправности троса сцепления
Самые большие неприятности, которые несет матизовский трос сцепления, уже заложены в его конструкции:
- Силуминовый кронштейн , который надевается на крюк педали сцепления любит внезапно ломаться посреди дороги.
- Силуминовые уши кронштейна крепления кожуха троса к моторному щитку также подвержены этой болезни. Кроме того, при неправильной установке и перетяжке гаек на шпильках можно запросто обломать этот кронштейн.
Ну вот, такой маленький трос, и так много к нему претензий. Поэтому при появлении первых симптомов износа троса срочно меняем его на новый, не забыв отрегулировать длину.
Замена троса сцепления Daewoo Matiz
Замену троса можно выполнять как с подъемника, так и на смотровой яме. Можно и не использовать ямы и эстакады, но это не так удобно и возможностей для контроля состояния троса и кронштейнов. Для замены нам будет нужен стандартный набор инструментов, хорошая консистентная смазка, волшебный аэрозоль WD-40 или что-то похожее.
Лучший трос сцепления на Матиз, цена
И, конечно, новый трос сцепления. Артикул родного троса GM 96315242 . Тросы от литрового и 0,8-литрового Матиза не отличаются. Стоит выбирать такой трос, у которого кронштейны были бы выполнены не из силумина, а из стали.
К примеру, родной джиэмовский трос обойдется в 450 гривен, в то время как большинство тросов на рынке стоят в пределах 300-400 гривен. Есть и дороже. TRW GCC3151 со стальным наконечником стоит 760 гривен.
Обычный, но неплохой немецкий трос сцепления ATE 24.3728-2900.2 стоит 450 гривен, а китайский Triscan 8140 24236 — 180 гривен.
Меняем трос сцепления на Дэу Матиз своими руками
Работу проводим в таком порядке:
- Для удобства снимаем аккумулятор, а если меняем трос сверху, можно снять корпус воздушного фильтра.
- Откручиваем регулировочную гайку на резьбовом наконечнике троса и вынимаем его из приводного рычага. При этом не теряем ни гайку, ни крепежную втулку.
Теперь можно приступать к регулировке троса.
Обслуживаем Daewoo Matiz: замена и регулировка троса сцепления
Независимо от объема двигателя и завода-производителя, на Дэу Матиз установлен простенький механический привод сцепления, что вполне неплохо. Длина трос небольшая, поэтому подлостей от него ждать приходится не слишком часто. И все же, из-за паршивого качества комплектующих и криворукой установки, замена троса сцепления на Матизе может выполняться в очень экстремальных условиях.
Как отрегулировать трос сцепления на Daewoo Matiz правильно
Регулировка троса сцепления нужна обязательно. Причем не только после установки. Ее придется проводить (или проверять) как минимум каждых 7-10 тысяч пробега. В противном случае наше сцепление рискует рассыпаться уже после 10 тысяч пробега. При том, что в нормальных условиях, с нормальной регулировкой троса, сцепление на Матизе ходит до 70-80 тысяч пробега.
Лепестки корзины сцепления, убитые неправильной регулировкой троса
Особенность привода сцепления Дэу Матиз в том, что трос не регулирует свободный ход педали и на нем нет механизма автоматической регулировки. Мы можем отрегулировать только рабочий ход педали сцепления, что очень важно.
Полностью изношенное сцепление всего за 12 тысяч пробега — результат постоянного перегрева лепестков корзины и выжимного подшипника
Если педаль хватает в самом верху , сцепление будет постоянно буксовать , потому что при малейшем прикосновении к педали выжимной подшипник давит на лепестки корзины, а при полном выжиме усилие на лепестках и на выжимном близко к критическому. Выжимной перегревается, лопаются лепестки корзины, перегревается ведомый диск, разлетаются накладки и трескается маховик из-за перегрева.
Если педаль хватает только в самом низу , ситуация не лучше. Сцепление постоянно ведет и не в состоянии полностью разъединить ведомый и ведущий диски. Это приводит к выходу из строя коробки передач, подшипника первичного вала, синхронизаторов и сложностям с включением передач как с места, так и на ходу.
Главный показатель нормальной работы сцепления — рабочий ход педали ровно 140 мм. Проверить это можно обычной рулеткой.
Чтобы правильно отрегулировать трос сцепления, достаточно подтянуть регулировочную гайку ключом на 10 так, чтобы педаль сцепления выровнялась с педалью тормоза, при этом полный ход должен быть в пределах 140-145 мм.
Гайка самоконтрящаяся, поэтому накручивать контргайку не нужно. Единственное, что было бы неплохо — очистить резьбу наконечника троса и нанести на нее немного консистентной смазки или просто моторного масла.
Так можно быстро своими руками заменить и правильно отрегулировать трос сцепления на Дэу Матиз 1,0 и 0,8 литра. Удачной всем работы и прочных тросов!
Замена троса переключения передач на Daewoo Matiz
Ресурс троса переключения передач достаточно высок, но, предугадать, когда он выйдет из строя, не представляется возможным. Тросик подвержен коррозии, и каждый раз рвется в самый неподходящий момент. Выход из строя конструктивно простой, но функционально важной детали ведет к остановке транспортного средства.
Чтобы быстро устранить поломку даже в полевых условиях, каждому владельцу Дэу Матиз 0.8 важно знать то, как происходит замена троса переключения передач на этом автомобиле.
Где находится трос и основные признаки его неисправности
Причин на то, чтобы тросик оборвался преждевременно и обездвижил автомобиль, на самом деле много. Сюда входит и агрессивное вождение, проявляющееся стартом Daewoo Matiz 0.8 с высоких оборотов, и неблагоприятные условия эксплуатации.
В силу конструктивной особенности автомобиля некоторые важные механизмы трансмиссии не совсем надежно защищены от попадания влаги, пыли и грязи. Правда, обрывается этот элемент не каждый раз, его растягивания достаточно для того, чтобы трансмиссия перестала правильно функционировать.
К основным признакам неисправности стоит отнести:
- Затрудненное переключение передач;
- Недостаток тяги;
- Несвойственные работе коробки передач звуки.
При первом проявлении вышеназванных симптомов рекомендуется провести основательную диагностику трансмиссии. В первую очередь нужно проверить сам трос переключения передач, который располагается в нижней части подкапотного пространства. Затратив несколько минут на поиски, владелец машины сможет обнаружить нужный механизм в непосредственной близости к главному силовому агрегату.
Замена троса сцепления Дэу Матиз
Узел сцепления Daewoo Matiz нельзя назвать слабым местом данного авто. Но рано или поздно каждый владелец этого компакта сталкивается с износом троса сцепления . Данная неполадка проявляется в тугом ходе педали сцепления. С таким же трудом начинают переключаться и скорости. Во время выжимания сцепления могут появляться сторонние звуки (скрежет, треск и пр.).
Если вовремя не устранить износ троса сцепления, то эта пустяковая неисправность может вылиться впоследствии в достаточно дорогостоящий ремонт:
- Замена диска сцепления
- Замена корзины сцепления
- Замена педального узла
Известны случаи, когда из-за тугого хода сцепления обрывался трос. Поломка может застигнуть водителя в самый неподходящий для этого момент, при движении по трассе, на высокой скорости .
Ремонт троса сцепления предполагает замену изношенной детали на полностью новый аналог. Опытный мастер производит замену троса сцепления ровно за 20-30 минут. То есть эта работа является не такой уж и сложной.
Замена сцепления Матиз: принципы и последовательность действий
DaewooMatiz- является одной из самых популярных моделей среди относительно недорогих иномарок. Всеобщую востребованность автомобиль получил за свои компактные размеры и простоту управления. Матиз по праву считается автомобилем для женщин, однако некоторые мужчины так же не оставляют его без внимания. Постоянная эксплуатация автомобиля предполагает его своевременный тех осмотр и ремонт.
И одним из таких элементов, которые наиболее уязвимы в дэу это сцепление. Дело в том, что тросик, который отвечает за связь с дисками сцепления, со временем растягивается, при этом педаль значительно возвышается над уровнем пола. Сопровождается это неприятное явления скрежетом и облегчённым нажатием педали в пол.
Устранить проблему в Матиз не сложно, достаточно того, чтобы была проведена замена троса, или полная замена корзины, которую в дэу не сложно выполнить самостоятельно.
Сцепление Дэу Матиз
Что необходимо для замены троса
Чтобы правильно и качественно была выполнена замена, без специального инструмента не обойтись.
Но самое главное, это конечно же место ремонта, а именно эстакада или смотровая яма, где можно удобно расположиться и произвести замену. Так же не обойтись без помощи ключей рожковых 10 и 11 мм в диаметре.
Вспомогательные элементы, такие как рулетка или линейка, тоже пригодятся и помогут отмерять нужное расстояние при подтягивании сцепления. Матиз, хоть и капризный, но вполне ремонтируемый автомобиль, по крайней мере, замена троса даже у новичка займёт не более 20 минут.
Также помогут в этом деле терпение и оптимизм, позволяющие переделать, если вдруг не получилось с первого раза или же получилось, но не совсем правильно.
Трос сцепления Матиз
Порядок действий при замене троса сцепления
Чтобы произвести замену сцепления необходимо организовать работу согласно плану:
- Измерить линейкой или рулеткой расстояние педали сцепления в положении полного упора в пол. Если значение более 15 см, то замена троса просто неизбежна.
- Отправить Матиз на эстакаду, чтобы наиболее точно и качественно, а главное удобно произвести замену сцепления.
- Если на двигателе имеется защита, то аккуратно её снять.
- Удерживая болт от случайного проворачивания ключом на 11, фиксируем наконечник, а ключом в 10 мм начинаем подтягивать саму гайку на конце троса. Педаль сцепления при этом также меняет своё положение, в зависимости от того, насколько сильно затянута гайка, меняется скорость работы.
- Если простой подгон троса не привёл к нужному эффекту, то придётся сделать его замену, поменяв на более новый.
Замена корзины сцепления
Если замена или подгон троса не дал желаемого результата, и проблема не решилась, то необходима полная замена корзины сцепления. Но и эта проблема решаема, по крайней мере, если не получиться выполнить самостоятельно, всегда можно обратиться к специалистам. Итак, выполняется работа по следующим шагам:
- Загнать машину на эстакаду и подготовить инвентарь: гаечные ключи, смазку, отвёртку.
- Изъять воздушный фильтр и аккумулятор для освобождения свободного места при замене.
- Вытащить левый привод, предварительно открутив все болты, фиксирующие его положение.
- Когда появляется полный доступ к коробке передач, можно производить замену корзины сцепления, установив новую на место старой по тому же принципу.
Таким образом, проблемы с сцеплением у Матиз реально решить самостоятельно, прибегнув к инструкциям и рекомендациям, изложенных в книгах о ТО. Но следует учитывать, что выполняется данная работа с максимальной осторожностью и соблюдением всех правил безопасности, это поможет оградить вас от травм, а машину от дополнительных поломок.
Пошаговая инструкция, как заменить трос сцепления Daewoo Matiz
- Останавливаем машину на смотровой яме или эстакаде и глушим авто. Если нет ямы/эстакады, то следует поддомкратить левую переднюю сторону. Таким образом откроется доступ к тросу сцепления.
- Открываем капот и демонтируем корпус воздушного фильтра. Предварительно следует снять рукав воздуховода с дроссельной заслонки, а также отключить проводную колодку от датчика температуры входящего воздуха. Не забудьте извлечь шланг продувки картера.
- Снимаем аккумулятор.
- Заглядываем под машину и демонтируем защиту картера КПП.
- Откручиваем регулировочную гайку на механизме натяжки троса. Стоит обратить внимание, что регулятор натяжки троса сцепления находится у самой дороги, он практически ничем не защищен. Саму гайку и резьбовую поверхность регулятора нужно предварительно тщательно почистить и обработать приникающей смазкой.
- Заглядываем в салон и отсоединяем конец троса от педали сцепления. Для этого необходимо отверткой извлечь пружинный фиксатор. Автор видео настоятельно рекомендует дополнительно открутить и промыть втулку педали сцепления.
- Откручиваем 2 гайки, которыми трос крепится со стороны аккумулятора. Мастеру потребуется ключ на 10. Стоит отдельно заметить, что шпильки, на которых фиксируется держатель троса сцепления, не отличаются высокой прочностью. Часто и густо заржавевшие, загрязненные и прикипевшие шпильки попросту отламываются, в процессе откручивания гаек. Поэтому предварительно резьбовые поверхности следует обильно залить проникающей смазкой.
- Извлекаем изношенный трос сцепления.
- Ставим на место старого троса новый аналог.
- Производим сбор узла в обратной последовательности. Не забудьте осуществить натяжку троса сцепления .
Обратите внимание, оригинальный трос сцепления для автомобиля Дэу Матиз не нуждается в какой-то дополнительной смазке. «Допиливать» трос заводского производства не нужно. В оплетку троса уже закачана специальная термостойкая смазка, способная стойко переносить и высокие, и низкие температуры.
Используемый инструмент и материалы
- Набор ключей
- Набор отверток
- Щетка по металлу
- Проникающая смазкаWD-40
Нужен будет и новый трос сцепления. Специалисты рекомендуют использовать оригинальный трос производства General Motors. Артикульный номер оригинального заводского троса – GM 96315242. За оригинальный трос сцепления мастеру придется выложить в районе $ 17.
Опытные мастера с неохотой отзываются о китайских тросах сцепления дешевле $ 10. Слабым местом бюджетных аналогов является проушина наконечника троса, которая фиксируется на педали сцепления. Многие водители жалуются, что проушина в дешевых тросах достаточно быстро отламывается .
На рынке автозапчастей можно встретить множество сертифицированных аналогов польского и немецкого производства. Цена таких тросиков сопоставима со стоимостью оригинала от GM. Качество импортных тросов сцепления (кроме дешевых китайских) вполне дотягивает до оригинала, а в некоторых случаях и превосходит его.
Дополнительная информация
Стоит повторно заметить, что шпильки, которыми крепится держатель троса сцепления из-под капота, имеют невысокий запас прочности. С ними следует обращаться как можно более аккуратней. При откручивании прикипевших гаек есть высокая вероятность облома шпилек. С этим крепежом следует деликатно обращаться и при закручивании гаек. Не следует перетягивать гайки, так как мастер в этом случае рискует обломать шпильки.
Как показывает практика, срок службы троса сцепления Daewoo Matiz составляет в пределах 50 000 – 80 000 (км) пробега. Опытные мастера время от времени заглядывают в механизм натяжки троса, чтобы проконтролировать состояние пыльника. Порванный пыльник – это веская причина, чтобы как можно скорее произвести замену троса сцепления на новый аналог .
